58G013 - Multifunkční nářadí Graphite - Bezplatný návod k obsluze

Značka	Grafit
Model	58G013
Typ produktu	Bezdrátový multifunkční nástroj
Napájecí napětí	18 V DC
Typ baterie	Lithium-Iontová (Li-Ion)
Kapacita baterie	2000 mAh (baterie 58G001)
Otáčky naprázdno	5000 - 20000 min⁻¹
Úhel kmitání	3°
Systém upevnění nástrojů	Bez nástrojů (rychlá páka)
Hmotnost	1,8 kg
Hladina akustického tlaku (broušení)	90,8 dB(A)
Hladina akustického výkonu (broušení)	101,8 dB(A)
Hodnota zrychlení vibrací (broušení hlavní rukojeť)	8,813 m/s²
Třída ochrany	III (baterie)
Nabíječka	Model 58G002, 230 V~, 50 Hz
Hlavní funkce	Řezání, broušení, škrábání, řezání
Údržba	Čistěte suchým hadříkem, nepoužívejte vodu
Bezpečnost	Přečtěte si návod, používejte ochranné pomůcky (brýle, masku, rukavice)
Náhradní díly	Baterie, nabíječka, pracovní nástroje (čepele, škrabky atd.)
Výrobce	Grupa Topex, Varšava, Polsko

Často kladené otázky - 58G013 Graphite

Jak vyměnit čepel nebo pracovní nástroj?

Pro výměnu nástroje zatáhněte rychlou montážní páku dopředu, vložte nástroj mezi podložky sklíčidla, zarovnejte otvory s kolíky, poté páku sklopte pro upevnění. Před použitím se ujistěte, že je nástroj dobře uchycen.

Jak nabíjet baterii?

Vyjměte baterii z nástroje. Zapojte nabíječku do zásuvky 230 V AC. Vložte baterii do nabíječky. Červená dioda indikuje nabíjení, zelená dioda indikuje dokončení nabíjení. Nepřekračujte dobu nabíjení 8 hodin.

Jaká je doba nabíjení baterie?

S nabíječkou 58G002 se baterie 58G001 (2000 mAh) nabije za 1 hodinu a baterie 58G004 (4000 mAh) za 2 hodiny.

Jaké příslušenství je kompatibilní s tímto nástrojem?

Nástroj je kompatibilní s příslušenstvím vybaveným univerzálním upevňovacím systémem s 9 otvory (otvory 2 mm rozmístěné po 30° na kruhu o poloměru 10 mm). Příklady: pilové čepele, brusné desky, škrabky.

Jak nastavit rychlost otáčení?

Použijte kolečko nastavení rychlosti (4) umístěné pod hlavní rukojetí. Rozsah je od 1 (pomalá) do 6 (rychlá), odpovídající kmitání 5000 až 20000 min⁻¹.

Co dělat v případě kouře nebo abnormálního chování?

Okamžitě vypněte nástroj vypínačem a vyjměte baterii. Nepokračujte v používání zařízení a kontaktujte autorizovaný servis.

Mohu nástroj používat v dešti nebo ve vlhkém prostředí?

Ne, nástroj není vhodný pro provoz ve vlhkém prostředí. Chraňte jej před vodou a vlhkostí, abyste předešli riziku úrazu elektrickým proudem.

Jak čistit multifunkční nástroj?

Použijte suchý hadřík nebo stlačený vzduch o nízkém tlaku k čištění ventilačních štěrbin. Nikdy nepoužívejte vodu, rozpouštědla nebo agresivní čisticí prostředky.

Jaké jsou hodnoty vibrací a hluku?

Pro broušení je hladina akustického tlaku 90,8 dB(A) a zrychlení vibrací na hlavní rukojeti 8,813 m/s². Hodnoty pro řezání a škrábání jsou také uvedeny v návodu.

Jak recyklovat nástroj a baterii na konci životnosti?

Nevyhazujte nástroj ani baterii do domovního odpadu. Odevzdejte je na sběrném místě pro recyklaci elektrických zařízení a baterií. Dodržujte místní předpisy.

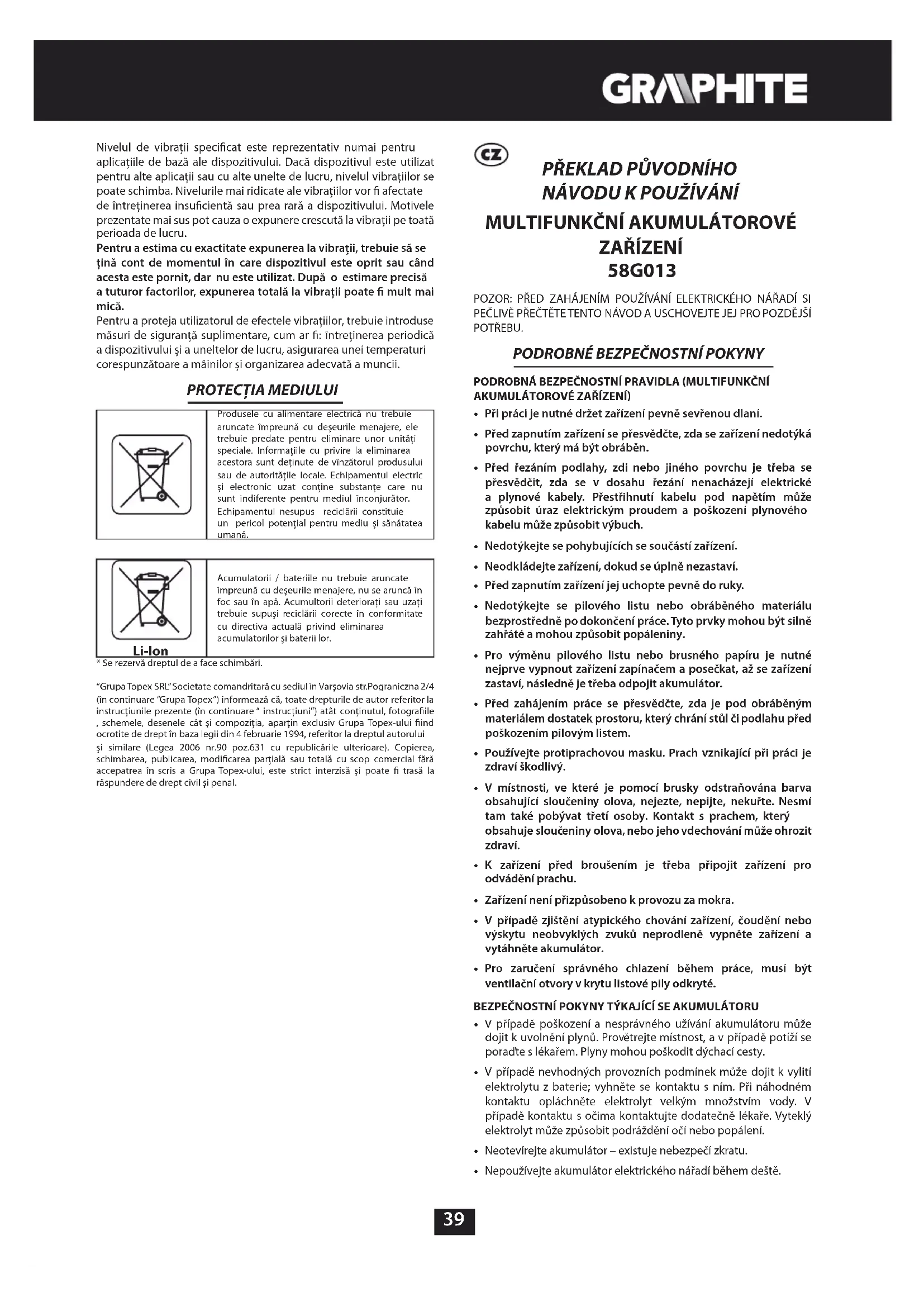

NÁVOD K OBSLUZE 58G013 Graphite

• Při práci je nutné držet zařízení pevně sevřenou dlaní.
• Před zapnutím zařízení se přesvědčte, zda se zařízení nedotýká povrchu, který má být obráběn.
• Před řezáním podlahy, zdi nebo jiného povrchu je třeba se přesvědčit, zda se v dosahu řezání nenacházejí elektrické a plynové kabely. Přestřihnutí kabelu pod napětím může způsobit úraz elektrickým proudem a poškození plynového kabelu může způsobit výbuch.

- Nedotýkejte se pohybujících se součástí zařízení.

- Neodkládejte zařízení, dokud se úplně nezastaví.

- Pred zapnutím zařízení jej uchopte pevně do ruky.

- Nedotýkejte se pilového listu nebo obráběného materiálu bezprostředně po dokončení práce. Tyto prvky mohou být silně zahřáté a mohou způsobit popáleniny.

- Pro výměnu pilového listu nebo brusného papíru je nutné nejprve vypnout zařízení zapínačem a posečkat, až se zařízení zastaví, následně je třeba odpojit akumulátor.

- Před zahájením práce se přesvědčte, zda je pod obráběným materiálem dostatek prostoru, který chrání stůl či podlahu před poškozením pilovým listem.

- Použivejte protiprachovou masku. Prach vznikající při práci je zdraví škodlivý.

- V místnosti, ve které je pomocí brusky odstraňována barva obsahující sloučeniny olova, nejezte, nepijte, nekuřte. Nesmí tam také pobývat třetí osoby. Kontakt s prachem, který obsahuje sloučeniny olova, nebo jeho vdechování může ohrozit zdraví.

- K zařízení před broušením je třeba připojit zařízení pro odvádění prachu.

- Zařízení není přizpůsobeno k provozu za mokra.

- V případě zjištění atypického chování zařízení, čoudění nebo výskytu neobvyklých zvuků neprodleně vypněte zařízení a vytáhněte akumulátor.

- Pro zaručení správného chlazení během práce, musí být ventilační otvory v krytu listové pily odkryté.

BEZPEČNOSTNÍ POKYNY TÝKAJÍCÍ SE AKUMULÁTORU

• V případě poškození a nesprávného užívání akumulátoru může dojit k uvolnění plynů. Provětrejte místnost, a v případě potíží se poradťe s lékařem. Plyny mohou poškodit dýchací cesty.
• V případě nevhodných provozních podmínek může dojit k vylití elektrolytu z baterie; vyhněte se kontaktu s ním. Při náhodném kontaktu opláchněte elektrolyt velkým množstvím vody. V případě kontaktu s očima kontaktujte dodatečně lékaře. Vyteklý elektrolyt může způsobit podráždění očí nebo popálení.
• Neotevírejte akumulátor – existuje nebezpečí zkratu.
• Nepoužívejte akumulátor elektrického nářadí během deště.

- Vždy udržujte akumulátor mimo zdroj tepla. Nenechávejte akumulátor po delší dobu v prostředí s vysokými teplotami (v místech s přímým slunečním zářením, v blízkosti topných těles nebo kdekoliv tam, kde teplota překračuje 50 °C).

BEZPEČNOSTNÍ POKYNY TÝKAJÍCÍ SE NABÍJEČKY AKUMULÁTORU

• Toto zařízení není určeno pro použití osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo duševními schopnostmi, nebo s nedostatkem zkušeností a znalostí, ledaže jim byl poskytnut dohled nebo instrukce týkající se používání zařízení osobou odpovědnou za bezpečnost.
• Dávejte pozor na děti, aby si se zařízením nehrály.
• Nevystavujte nabíječku působení vlhkosti nebo vody. Proniknutí vody do nabíječky zvyšuje nebezpečí úrazu elektrickým proudem. Používejte nabíječku pouze uvnitř suchých prostorů.
• Před zahájením jakékoliv údržby nebo čištění nabíječky je třeba ji odpojit od elektrické sítě.
• Nepoužívejte nabíječku nacházející se na hořlavém podloží (např. papír, textilie) a také v blízkosti hořlavých látek. Vzhledem k tomu, že se teplota nabíječky během nabíjení zvyšuje, existuje nebezpečí požáru.
• Pokaždé před použitím zkontrolujte stav nabíječky, kabelu a zástrčky. V případě zjištění poškození nabíječku nepoužívejte. Nepokoušejte se o rozmontování nabíječky. Veškeré opravy smí provádět pouze autorizovaný servis. V případě nesprávné montáže nabíječky hrozí nebezpečí zásahu elektrickým proudem nebo vzniku požáru.
• Děti a osoby fyzicky, duševně nebo psychicky postižené a také jiné osoby, jejichž zkušenosti nebo znalosti nejsou dostačující pro obsluhu nabíječky s dodržením veškerých bezpečnostních zásad, by neměly obsluhovat nabíječku bez dohledu odpovědné osoby. V opačném případě existuje nebezpečí, že zařízení bude použito nevhodným způsobem, následkem čehož může dojit k poranění.
• Pokud nabíječku nepoužíváte, odpojte ji od elektrické sítě.

POZOR: Zařízení slouží k práci v uzavřených prostorách.

I přes použití konstrukce z podstaty věci bezpečné, používání zajištujících prostředků a dodatečných ochranných prostředků, vždy existuje reziduální riziko poranění během práce.

Pokud se akumulátory Li-ion zahřejí na vysokou teplotu nebo zkratují, mohou vytéct, vznítit se nebo explodovat. Neskladujte je v autě během horkých a slunečných dní. Neotevírejte akumulátor. Akumulátory Li-ion obsahují elektronická bezpečnostní zařízení, která pokud budou poškozena, mohou způsobit vznícení nebo explozi akumulátoru.

Vysvětlivky k použitým piktogramům

12

3

4

[Non-Text]

5

6

7

8

9

10

11

12

13

14

15

1. POZOR: Dbejte zvláštních bezpečnostních opatření.
2. Přečtěte si tento návod k obsluze a respektujte v něm uvedená upozornění a bezpečnostní pokyny!
3. Používejte osobní ochranné prostředky (uzavřené ochranné brýle, chrániče sluchu).
4. Používejte protiprachovou masku!
5. Používejte ochranné rukavice.
6. Zabraňte přístupu dětí k zařízení.
7. Noste ochranný oděv.
8. Chraňte zařízení před vlhkem.
9. Před zahájením činností spojených s nastavením nebo čištěním vyjměte akumulátor ze zařízení.
10. Zařízení je určeno k práci uvnitř místností.
11. Maximální připustná teplota článků je 45 °C.
12. Nevhazujte články do ohně.
13. Recyklace.
14. Druhá třída ochrany nabíječky.
15. Nevhazujte články do vody.

KONSTRUKCE A POUŽITÍ

Multifunkční zařízení je elektrickým ručním nářadím napájeným z akumulátoru. Pohonem je komutátorový motor na stejnosměrný proud s permanentními magnety, jehož otáčky byly přeměněny na kmitavý pohyb. Možnost použití různého pracovního nářadí umožňuje jeho přizpůsobení pro provedení různých prací. Elektrické nářadí tohoto typu má široké využití při pilování a řezání dřeva a materiálů na bázi dřeva, plastů, neželezných kovů a také upevňovacích prvků (např. hřebíků, šroubů apod.) s použitím příslušného pracovního nářadí.

Může být také používáno ke zpracování měkkých keramických dlaždic, broušení a také seškrabávaní nasucho malých povrchů. Předností zařízení je možnost obrábění výše uvedených materiálů v těžko dostupných místech nebo v blízkosti okraje.

Používá se při provádění menších modelářských prací a také zámečnických, truhlářských a veškerých kutilských prací.

Elektrické zařízení je nutné používat v souladu s jeho určením. Elektrické nářadí používejte výhradně s originálním příslušenstvím.

POPIS STRAN S VYOBRAZENÍMI

Níže uvedené číslování se vztahuje k prvkům zařízení znázorněným na vyobrazeních v tomto návodu.

1. Páka pro rychlou montáž pracovního nářadí
2. Zapínač
3. Přichytka
4. Otočný knoflík pro regulaci otáček
5. Přídavná rukojeť
6. Násada pro odvádění prachu
7. Akumulátor
8. Tlačítko pro upevnění akumulátoru
9. Nabíječka
10. LED diody
11. Tlačítko indikace stavu nabití akumulátoru
12. Indikace stavu nabití akumulátoru (LED diody).
13. Osvětlení
    * Skutečný výrobek se může lišit od vyobrazení.

POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ

POZOR

VÝSTRAHA

MONTÁŽ / NASTAVENÍ

INFORMACE

VYBAVENÍ A PŘÍSLUŠENSTVÍ

1. Pracovní nástavce - 1 ks

PŘÍPRAVA K PRÁCI

VYJÍMÁNÍ / VKLÁDÁNÍ AKUMULÁTORU

• Stiskněte tlačítko upevnění akumulátoru (8) a vysuňte akumulátor (7) (obr. A).
• Vložte nabitý akumulátor (7) do úchytu v rukojeti, až do slyšitelného zaklapnutí tlačítka upínání akumulátoru (8).

NABÍJENÍ AKUMULÁTORU

Zařízení je dodáváno s částečně nabitým akumulátorem. Nabíjení akumulátoru provádějte v prostředí steplotami v rozmezí 4°C-40°C. Nový akumulátor nebo akumulátor, který nebyl delší dobu používán, dosáhne plné schopnosti napájení po cca 3-5 cyklech nabití a vybití.

• Vyjměte akumulátor (7) ze zařízení (obr. A).
• Zapojte nabíječku (9) do síťové zásuvky (230 V AC).
• Zasuňte akumulátor (7) do nabíječky (9) (obr. B). Zkontrolujte, zda je akumulátor správně vložený (zasunutý na doraz).

Po zapojení nabíječky do zásuvky napájecí sítě (230 V AC) se na nabíječce rozsvítí zelená dioda (10) signalizující připojení správného napětí.

Po umístění akumulátoru (7) v nabíječce (9) se rozsvítí na nabíječce červená dioda (10), která signalizuje probíhající proces nabíjení akumulátoru.

Současně svítí přerušovaně zelené diody stavu nabití akumulátoru (12) v různých variantách (viz popis níže).

• Pulzní svícení všech diod - signalizuje, že je akumulátor zcela vybitý a je nutné jej nabít.
• Pulzní svícení 2 diod - signalizuje částečné vybití.

- Pulzní svícení 1 diody - signalizuje vysokou úroveň nabití akumulátoru.

Po nabití akumulátoru svítí dioda (10) na nabíječce zeleně a všechny diody stavu nabití akumulátoru (12) svítí nepřerušovaně. Po jisté době (cca 15 s) diody stavu nabití akumulátoru (12) zhasnou.

Doba nabíjení akumulátoru nesmí překročit 8 hodin. V opačném případě může dojít k poškození akumulátorových článků. Nabíječka se automaticky nevypne po úplném nabití akumulátoru. Zelená dioda na nabíječce bude i nadále svítit. Diody stavu nabití akumulátoru po jisté době zhasnou. Odpojte napájení před vyjmutím akumulátoru ze zásuvý nabíječky. Akumulátor se nesmí několikrát za sebou krátkodobě nabíjet. Nedobijejte akumulátor po krátkodobém používání zařizení. Pokud se doba mezi nutnými cykly nabíjení výrazně zkracuje, znamená to, že je akumulátor opotřebený a musí být vyměněn.

Během procesu nabíjení se akumulátory zahřívají. Nezkoušejte práci ihned po nabití – vyčkejte, dokud akumulátor nedosáhne pokojové teploty. Tím se zabráni poškození akumulátoru.

INDIKACE STAVU NABITÍ AKUMULÁTORU

Akumulátor je vybaven indikací stavu nabití akumulátoru (3 LED diody) (12). Pro kontrolu stavu nabití akumulátoru stiskněte tlačitko signalizace stavu nabití akumulátoru (11) (obr. C). Pokud svítí všechny diody indikátoru nabití, pak je úroveň nabití akumulátoru vysoká. Svícení 2 diod indikuje částečné vybití. V případě, že svítí pouze 1 dioda, znamená to, že je akumulátor zcela vybitý a je nutné jej nabít.

INSTALACE PŘÍDAVNÉ RUKOJETI

Z bezpečnostních důvodů používejte při práci s elektrickým nářadím vždy přídavnou rukojeť.

Přídavná rukojeť (5) se instaluje v jednom z otvorů na hlavě zařízení. Doporučuje se použití elektrického nářadí s přídavnou rukojeti. Pokud držíte zařízení během práce oběma rukama (i při použití přídavné rukojeti), máte větší kontrolu nad sílou zpětného rázu nebo odtahovacím momentem při spuštění, což snížuje riziko zranění při zpětném rázu.

VÝBĚR PRACOVNÍHO NÁSTROJE

Pro multifunkční akumulátorové zařízení je vhodné pracovní nářadí s univerzálním systémem upevnění otevřeného typu (s 9 otvory). Otvory jsou umístěny každých 30° na kružnici o poloměru 10 mm, průměr otvorů 2 mm (některé otvory mohou mít rovněž podobu otevřeného výřezu).

V níže uvedené tabulce jsou znázorněny příklady pracovního nářadí.

	Název	Druh materiálu	Určení	Příklad
	Pilový list na kov HSS	Kov (např. hřebíky, šrouby, menší profily), neželezné kovy.	Menší oddělovaci a hloubkové řezání.	Z k r a c o v á n í úzkých profilů, prořezávání upevňovacích prvků, např. přichytek.
	Půlkruhový kotouč na dřevo HCS	Dřevo, materiály na bázi dřeva, plasty.	Oddělovací a hloubkové řezání v rozích a v těžce dostupných místech, poblíž povrchu.	Úzké hloubkové řezy do masivního dřeva, např. pod ventilační mířízkou.
	Pilový list na dřevo HCS	Dřevo, materiály na bázi dřeva, plasty.	Oddělovací a hloubkové řezání v rozích a v těžce dostupných místech, poblíž povrchu.	Výřezy v nábytkových deskách, zkracování podlahových lišt, hloubkové řezy při ukládání podlahových lišt.
	Půlkruhový kotouč s wol-f ra m o v ý m násypem	Cementové spáry, měkké keramické dlaždičky, tvrdší plasty a jiné materiály.	Přířezávání a o d f e z á v á n í poblíž okrajů, v rozích nebo v těžce dostupných místech.	O d straň ování spár, vyřezávání otvorů v keramických dlaždičkách nebo plastech.
	Brusná de-ska Delta	Dřevo, materiály na bázi dřeva, abrazivní materiály.	Broušení v těžce dostupných místech a rozích na tvrdém podloži.	O d straň ování malty nebo lepidla na keramické dlaždičky, broušení masivního dřeva, leštění.
	Tuhý škra-bák	Podlahové krytiny, podlahy, keramic-ké dlaždičky.	Škrabání měk-kých materiálů na tvrdém podloži.	Od straň ování zbytků malty, lepidla na pod-lahové krytiny nebo keramické dlaždičky.

UPEVŇOVÁNÍ PRACOVNÍCH NÁSTROJŮ

• Odtáhněte páku pro rychlou montáz pracovního nářadí (1) dopředu (obr. D).
• Zasuňte pracovní nástroj mezi obě podložky sklíčidla pro upínání nářadí tak, aby se otvory dostaly na kolíky horní podložky.
• Pro umožnění práce osobě obsluhující nářadí v nejvýhodnější a nejbezpečnější poloze, nasadťe pracovní nástroje na sklíčidlo pro upínání nástrojů v jakékoliv poloze pod podmínkou, že se dostávají na kolíky horní podložky (obr. E).
• Pracovní nástroj musí být nasazený takovým způsobem, aby byl ohnutím namířen dolů.
• Upevněte pracovní nástroj ve zvolené poloze spouštěním páky pro rychlou montáž pracovního nářadí (1) (obr. D).

ŘEZÁNÍ / PŘEŘEZÁVÁNÍ

Používejte pouze nepoškozené pracovní nástroje, které jsou v dobrém technickém stavu. Před zahájením řezání nebo přeřezávání dřeva, třiskových desek, materiálů na bázi dřeva apod. zkontrolujte, zda neobsahují cizí tělesa jako hřebíky, šrouby apod. Odstraňte cizí tělesa nebo použijte vhodný pilový list k jejich odstranění. Hloubkové řezy lze provádět pouze do mékkých materiálů jako dřevo, sádrové a obdobné desky. Řezání keramických dlaždic způsobuje rychlejší opotřebení pracovního nástroje.

PÉČE A ÚDRŽBA

Před zahájením jakýchkoliv činností spojených s instalací, seřizováním, opravami nebo údržbou je nutné vyjmout akumulátor ze zařizení.

ÚDRŽBA A SKLADOVÁNÍ

• Doporučuje se čistit zařízení ihned po každém použití.
  • K čištění nepoužívejte vodu ani jiné kapaliny.
• Čistěte zařízení suchým hadříkem nebo proudem stlačeného vzduchu s nízkým tlakem.
• Nepoužívejte žádné čisticí prostředky ani rozpouštědla, jelikož může dojít k poškození plastových součástí.
• Pravidelně čistěte ventilační otvory v krytu motoru, aby nedocházelo k přehřátí zařízení.
• Skladujte zařízení vždy na suchém místě mimo dosah dětí.
• Zařízení by se mělo skladovat s vyjmutou baterií.

Zkontrolujte správnost upevnění pracovního nástroje. Nesprávné nebo nepřesně namontované pracovní nástroje mohou během práce sklouznout a představovat ohrožení pro obsluhující osobu.

ODVÁDĚNÍ PRACHU

Prach některých materiálů jako malířské nátěry s obsahem olova, některé druhy dřeva např. z bukového nebo dubového dřeva nebo materiály obsahující azbest mohou představovat ohrožení života. Proto se také doporučuje používání vnějších systémů odvádění prachu, dobré větrání pracovního místa a užívání protiprachové masky s pohlcovačem.

Ve vybavení zařízení je násada pro odvádění prachu, kterou je třeba zapojit do vnějšího systému odvádění prachu, např. vysavače přizpůsobeného druhu prachu.

DEMONTÁŽ NÁSADY PRO ODSÁVÁNÍ PRACHU

• Vyjměte již případně namontovaný pracovní nástroj.
• Rozepněte sponu (3) a sejměte násadu pro odvádění prachu (6).

Montáž násady pro odvádění prachu (6) probíhá v opačném pořadí než jeho demontáz.

PROVOZ / NASTAVENÍ

Před použitím elektrického nářadí zkontrolujte stav pracovních nástrojů. Nepoužívejte vylámané, prasklé nebo jiným způsobem poškozené nářadí. Opotřebované pracovní nářadí vyměňte před použitím za nové. Po ukončení práce vždy vypněte zařízení a vyčkejte, až se pracovní nářadí úplně zastaví. Teprve poté je možné zařízení odložit. Nebrzděte pracovní nástroj, který je v pohybu jeho přítlačením k obrobku.

ZAPÍNÁNÍ / VYPÍNÁNÍ

Při spouštění a práci je třeba zařízení držet oběma rukama.

Zapnutí – posuňte zapínač (2) dopředu do polohy I.

Vypnutí – posuňte zapínač (2) dozadu do polohy O (obr. F).

Při každém stisknutí tlačítka zapínače (2) se rozsvítí 2 diody (LED) (13) umístěné na obou stranách hlavy, osvětlující pracoviště.

REGULACE OTÁČEK

Ve spodní části hlavní rukojeti se nachází otočný knoflík nastavení otáček (4) (obr. G). Rozsah regulace je od 1 do 6. Otáčky je možné měnit podle potřeb uživatele.

Dbejte na to, aby nebyly v krytu zakryté otvory, které slouží k ventilaci motoru zařízení.

PRINCIP ČINNOSTI

Díky frekvenci kmitání 5000-20000/min pod úhlem 3° umožňuje elektrické nářadí precizní práci v malých místnostech a rozích.

Veškeré závady je nutné nechat odstranit v autorizovaném servisu výrobce.

TECHNICKÉ PARAMETRY

JMENOVITÉ ÚDAJE

Multifunkční akumulátorové zařízení 58G013
Parametr	Hodnota
Napájecí napětí	18 V DC
Počet oscilací při chodu naprázdno	5000-20000 min ^1
Úhel oscilace	3°
Systém upevňování pracovních nástrojů	beznářadový
Třída ochrany	III
Hmotnost	1,8 kg
Rok výroby	2019
58G013 znamená jak typ, tak i vymezení stroje

Akumulátor systému Graphite Energy+
Parametr	Hodnota
Akumulátor	58G001	58G004
Napětí akumulátoru	18 V DC	18 V DC
Typ akumulátoru	Li-Ion	Li-Ion
Kapacita akumulátoru	2000 mAh	4000 mAh
Rozsah okolní teploty	4°C – 40°C	4°C – 40°C
Nabíjecí čas nabíječkou 58G002	1 h	2 h
Hmotnost	0,400 kg	0,650 kg
Rok výroby	2019	2019

Nabíječka systému Graphite Energy+
Parametr Hodnota
Typ nabíječky 58G002
Napájecí napětí 230 V AC
Napájecí kmitočet 50 Hz
Nabíjecí napětí 22 V DC
Max. nabíjecí proud 2300 mA
Rozsah okolní teploty 4	^ - 40^
Doba nabíjení akumulátoru 58G001 1 h
Doba nabíjení akumulátoru 58G004 2 h
Třída ochrany II
Hmotnost 0,300 kg
Rok výroby 2019

ÚDAJE O HLUKU A VIBRACÍCH

Hladina akustického tlaku (broušení)	Lp_A = 90,8 dB(A) K=3 dB(A)
Hladina akustického tlaku (řezání)	Lp_A = 96,8 dB(A) K=3 dB(A)
Hladina akustického tlaku (hrubování)	Lp_A = 94,4 dB(A) K=3 dB(A)
Hladina akustického výkonu (broušení)	Lw_A = 101,8 dB(A) K=3 dB(A)
Hladina akustického výkonu (řezání)	Lw_A = 107,8 dB(A) K=3 dB(A)
Hladina akustického výkonu (hrubování)	Lw_A = 105,4 dB(A) K=3 dB(A)
Hodnota zrychlení vibrací (broušení – hlavní rukojeť)	a_h = 8,813 m/s^2 K=1,5 m/s^2
Hodnota zrychlení vibrací (broušení – pomocná rukojeť)	a_h = 12,161 m/s^2 K=1,5 m/s^2
Hodnota zrychlení vibrací (řezání – hlavní rukojeť)	a_h = 7,924 m/s^2 K=1,5 m/s^2
Hodnota zrychlení vibrací (řezání – pomocná rukojeť)	a_h = 13,089 m/s^2 K=1,5 m/s^2
Hodnota zrychlení vibrací (hrubování – hlavní rukojeť)	a_h = 11,925 m/s^2 K=1,5 m/s^2
Hodnota zrychlení vibrací (hrubování – pomocná rukojeť)	a_h = 15,258 m/s^2 K=1,5 m/s^2

Informace týkající se hluku a vibrací

Hladina emise hluku zařízení byla popsána: úrovní emise akustického tlaku Lp A a úrovní akustického výkonu Lw A (kde K je nejistota měření). Vibrace, které zařízení vysilá, byly popsány hodnotou zrychlení vibrací a _n (kde K je nejistota měření).

Uvedené v tomto návodu: hladina emise akustického tlaku Lp A , úroveň akustického výkonu Lw A a hodnoty zrychlení vibrací a _h byly naměřeny v souladu s normou EN 60745-1. Uvedená úroveň vibrací ah může být použita ke srovnání zařízení a prvotnímu posouzení expozice vibracím.

Uvedená hladina vibrací je reprezentativní pro základní použití zařízení. Je-li zařízení používáno pro jiné práce nebo s jinými pracovními nástroji, může být úroveň vibrací jiná. Na vyšší vibrate může mít vliv nedostatečná nebo prováděná příliš zřídka údržba zařízení. Výše uvedené příčiny mohou způsobit navýšení expozice vibracím během celé doby provozu.

Pro přesné zhodnocení expozice vibracím je potřeba zohlednit období, kdy je zařízení vypnuto nebo kdy je zapnuto, ale nepoužíváno k práci. Takto může být celková expozice vibracím mnohem nižší.

K ochraně uživatele proti účinkům vibrací, je nutné zavést další bezpečnostní opatření, jako například: cyklická údržba zařízení a pracovních nástrojů, zajištění teploty rukou a vhodná organizace práce.

OCHRANA ŽIVOTNÍHO PROSTŘEDÍ

Elektricky napájené výrobky nevyhazujte spolu s domáclím odpadem, nýbrž je odevzdejte k likvidaci v příslušných závodech pro zpracování odpadu. Informace ohledně likvidace Vám poskytne prodejce nebo mistní úřady. Použitá elektrická a elektronická zařízení obsahují látky škodlivé pro životní prostředí. Nerecyklovaná zařízení představují potenciální nebezpečí pro životní prostředí a zdraví osob.

Akumulátory / baterie nevyhazujte do domovního odpadu, je zakázáno vyhazovat je do ohně nebo vody. Poškozené nebo opotřebované akumulátory řádně recyklujte v souladu s platnou směrnící týkající se akumulátorů a baterií.

Li-lon

* Právo na provádění změn je vyhrazeno.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa se sidlem ve Varšavě, na ul. Pograniczna 2/4 (dále jen: „Grupa Topex“) informuje, że veškerá autorská práva k obsahu tohoto návodu (dále jen: „návod“), včetně m.j. textu, použitych fotografii, schémat, výkresů a také jeho uspořádání, náleži výhradně firmě Grupa Topex a jsou právně chráněna podle zákona ze dne 4. února 1994, o autorských právech a právech příbuzných (sbírka zákonů z roku 2006 č. 90 položka 631 s pozdějšími změnami). Kopírování, zpracovávání, zveřejňování či modifikování celého návodu jakož i jeho jednotlivých části pro komerční učely bez písemného souhlasu firmy Grupa Topex je přísně zakázáno a může mít za následek občanskopravní a trestní stihání.

PREKLAD PÔVODNÉHO

NÁVODU NA POUŽITIE

AKUMULÁTOROVÉ MULTIFUNKČNÉ

ZARIADENIE

58G013

UPOZORNENIE: SKÓR, AKO PRISTÚPITE K POUŽÍVANIU ELEKTRICKÉHO NÁRADIA, POZORNE SI PREČÍTAJTE TENTO NÁVOD A USCHOVAJTE HO NA NESKORŠIE POUŽITIE.

DETAILNÉ BEZPEČNOSTNÉ PREDPISY

DETAILNÉ ZÁSADY BEZPEČNOSTI (AKUMULÁTOROVÉ MULTI-FUNKČNÉ ZARIADENIE)

Pred použitím elektrického náradia skontrolujte stav pracovných nástrojov. Nepoužívajte vyštrbené, prasknuté alebo inak poškodené nástroje. Opotrebované pracovné nástroje pred použitím okamžite vymeňte za nové. Po skončení práce treba zariadenie vždy vypnút a počkat, kým sa pracovný nástroj celkom nezastaví. Až vtedy možno zariadenie odložit. Pracovný nástroj v pohybe nebrzdite jeho pritláčaním k obrábanému materiálu.

ZAPÍNANIE / VYPÍNANIE

Počas zapínania a práce zariadenie držte obidvomi rukami.

Zapínanie - spínač (2) presuňte dopredu do pol. I.

Vypínanie - spínač (2) presuňte dozadu do pol. O (obr. F).
