59G022 - Multigereedschap Graphite - Gratis gebruiksaanwijzing en handleiding

Type product	Multifunctioneel gereedschap
Merk	Graphite
Model	59G022
Voeding	230 V AC, 50 Hz
Nominaal vermogen	180 W
Trillingsfrequentie (onbelast)	20000 min⁻¹
Trillingshoek	2,8°
Afmetingen schuurzool	80 x 80 x 80 mm (Delta-vorm)
Beschermingsklasse	II
Gewicht	1,35 kg
Bouwjaar	2014
Geluidsdrukniveau	84 dB(A) (K=3 dB)
Geluidsvermogensniveau	95 dB(A) (K=3 dB)
Trilling (versnellingswaarde)	9 m/s² (K=1,5 m/s²)
Hoofdfuncties	Zagen, snijden, schuren, schrapen
Bewerkbare materialen	Hout, houtproducten, kunststoffen, non-ferrometalen, zachte keramische tegels
Meegeleverde accessoires	2 werkgereedschappen, 5 schuurpapieren (korrel 80), stofafzuigingopzetstuk met adapter, inbussleutel
Stofafzuigsysteem	Ja, aanpasbaar aan een stofzuiger
Onderhoud en reiniging	Reinigen met een borstel of droge doek; geen water gebruiken
Vervanging van koolborstels	Overlaten aan een bevoegd persoon; beide vervangen als ze versleten zijn (<5 mm)
Veiligheid	Gebruik een stofmasker; raak het mes niet aan na gebruik; uitschakelen voor aanpassingen
Repareerbaarheid	Alle reparaties moeten worden uitgevoerd door een erkende service
Beoogd gebruik	Modelleren, slotenmakerij, timmerwerk, klussen

Veelgestelde vragen - 59G022 Graphite

Hoe vervang ik het mes op de Graphite 59G022 ?

Koppel het gereedschap los voor elke verandering. Gebruik de meegeleverde inbussleutel om de bevestigingsschroef los te draaien, verwijder de ring en het oude werkgereedschap. Plaats het nieuwe werkgereedschap door het klikmechanisme uit te lijnen en draai de schroef met de ring weer vast.

Hoe installeer ik het schuurpapier op de schuurzool ?

De zool maakt gebruik van een klittenbandsysteem. Plaats het schuurpapier (geperforeerd) zodat de gaten uitgelijnd zijn, druk dan stevig aan. Om te verwijderen tilt u een zijkant op en trekt u.

Wat is het vermogen van de multifunctionele tool Graphite 59G022 ?

Het nominale vermogen is 180 W bij een spanning van 230 V AC en een frequentie van 50 Hz.

Kan ik dit gereedschap gebruiken om metaal te snijden ?

Ja, het kan non-ferrometalen snijden en bevestigingselementen zoals spijkers en schroeven. Gebruik een geschikt mes.

Hoe sluit ik de stofafzuiging aan ?

Verwijder het werkgereedschap. Bevestig het stofafzuigingopzetstuk op het gereedschap met de clip. Sluit de stofzuigerslang aan op de adapter. Plaats het werkgereedschap terug.

Welke veiligheidsmaatregelen moet ik nemen ?

Draag een stofmasker en een veiligheidsbril. Raak het mes niet aan na gebruik (heet). Houd het gereedschap stevig vast. Controleer op afwezigheid van elektrische kabels of gas voordat u snijdt.

Hoe onderhoud ik de multifunctionele tool ?

Reinig het gereedschap met een borstel of droge doek. Gebruik nooit water. Reinig regelmatig de ventilatieopeningen. Laat de koolborstels vervangen door een professional.

Welke accessoires worden meegeleverd met de Graphite 59G022 ?

Het gereedschap wordt geleverd met: 2 werkgereedschappen, 5 schuurpapieren korrel 80, een stofafzuigingopzetstuk met adapter en een inbussleutel.

Kan ik accessoires van andere merken gebruiken ?

Het wordt aanbevolen uitsluitend originele werkgereedschappen te gebruiken om veiligheid en prestaties te garanderen. Het gebruik van niet-conforme accessoires kan het gereedschap beschadigen.

Wat te doen als het gereedschap rook of een abnormaal geluid produceert ?

Schakel het gereedschap onmiddellijk uit en koppel het los. Laat het inspecteren door een erkende service. Gebruik het gereedschap niet totdat het gerepareerd is.

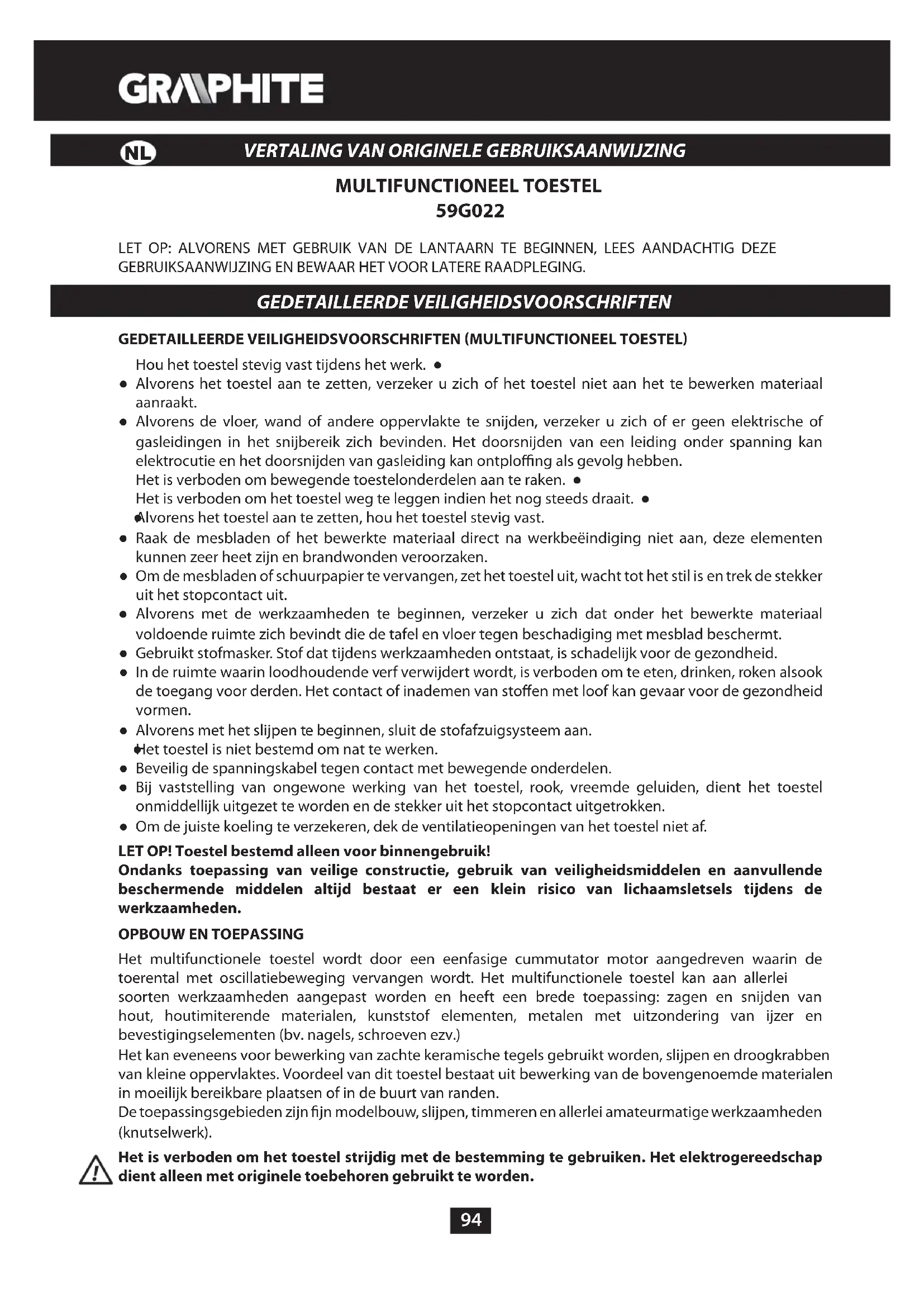

GEBRUIKSAANWIJZING 59G022 Graphite

Hou het toestel stevig vast tijdens het werk. ●

• Alvorens het toestel aan te zetten, verzeker u zich of het toestel niet aan het te bewerken materiaal aanraakt.
• Alvorens de vloer, wand of andere oppervlakte te snijden, verzeker u zich of er geen elektrische of gasleidingen in het snijbereik zich bevinden. Het doorsnijden van een leiding onder spanning kan elektrocutie en het doorsnijden van gasleiding kan ontploffing als gevolg hebben.

Het is verboden om bewegende toestelonderdelen aan te raken. ●

Het is verboden om het toestel weg te leggen indien het nog steeds draait.

Alvorens het toestel aan te zetten, hou het toestel stevig vast.

• Raak de mesbladen of het bewerkte materiaal direct na werkbeëindiging niet aan, deze elementen kunnen zeer heet zijn en brandwonden veroorzaken.
• Om de mesbladen of schuurpapier te vervangen, zet het toestel uit, wacht tot het stil is en trek de stekker uit het stopcontact uit.
• Alvorens met de werkzaamheden te beginnen, verzeker u zich dat onder het bewerkte materiaal voldoende ruimte zich bevindt die de tafel en vloer tegen beschadiging met mesblad beschermt.
• Gebruikt stofmasker. Stof dat tijdens werkzaamheden ontstaat, is schadelijk voor de gezondheid.
• In de ruimte waarin loodhoudende verf verwijdert wordt, is verboden om te eten, drinken, roken alsook de toegang voor derden. Het contact of inademen van stoffen met loof kan gevaar voor de gezondheid vormen.
• Alvorens met het slijpen te beginnen, sluit de stofafzuigsysteem aan.

◆Het toestel is niet bestemd om nat te werken.

• Beveilig de spanningskabel tegen contact met bewegende onderdelen.
• Bij vaststelling van ongewone werking van het toestel, rook, vreemde geluiden, dient het toestel onmiddellijk uitgezet te worden en de stekker uit het stopcontact uitgetrokken.
• Om de juiste koeling te verzekeren, dek de ventilatieopeningen van het toestel niet af.

LET OP! Toestel bestemd alleen voor binnengebruik!

Ondanks toepassing van veilige constructie, gebruik van veiligheidsmiddelen en aanvullende beschermende middelen altijd bestaat er een klein risico van lichaamsletsels tijdens de werkzaamheden.

OPBOUW EN TOEPASSING

Het multifunctionele toestel wordt door een eenfasige cummutator motor aangedreven waarin de toerental met oscillatiebeweging vervangen wordt. Het multifunctionele toestel kan aan allerlei soorten werkzaamheden aangepast worden en heeft een brede toepassing: zagen en snijden van hout, houtimiterende materialen, kunststof elementen, metalen met uitzondering van ijzer en bevestigingselementen (bv. nagels, schroeven ezv.)

Het kan eveneens voor bewerking van zachte keramische tegels gebruikt worden, slijpen en droogkrabben van kleine oppervlaktes. Voordeel van dit toestel bestaat uit bewerking van de bovengenoemde materialen in moeilijk bereikbare plaatsen of in de buurt van randen.

De toepassingsgebieden zijn fijn modelbouw, slijpen, timmeren en allerlei amateurmatige werkzaamheden (knutselwerk).

Het is verboden om het toestel strijdig met de bestemming te gebruiken. Het elektrogereedschap dient alleen met originele toebehoren gebruikt te worden.

BESCHRIJVING VAN GRAFISCHE PAGINA'S

De onderstaande nummering heeft betrekking op de elementen van het toestel weergegeven op de grafische pagina's van deze gebruiksaanwijzing.

Slijpvoet 1.

Schakelaar 2.

Adapter 3.

Klem4.

Stofafzuigmoer 5.

Bevestigingsschroef met moer 6.

* Er kunnen verschillen tussen de afbeelding en het product voorkomen.

BESCHRIJVING VAN DE GEBRUIKTE GRAFISCHE TEKENS

LET OP

WAARSCHUWING

MONTAGE / INSTELLINGEN

INFORMATIE

UITRUSTING EN ACCESSOIRES

Verschillende werkstukken - 2 st.1.

Schuurpapier (80#) - 5 st.2.

1. Stofafzuigmoer met adapter + klem - 1 set

Zeskantsleutel - 1 st.4.

WERKVOORBEREIDING

KEUZE VAN WERKSTUK

De onderstaande tabel bevat toepassingsvoorbeelden van werkstukken.

	Naam	Soort materiaal	Bestemming	Voorbeeld
	Mesblad voor hout HCS	Hout, houtafkomstige materialen, kunststoffen.	Afscheidingen en uitsparingen van hoeken en moeilijk bereikbare plaatsen, in de buurt van oppervlakte.	Uitsparingen in meubelplaten, afkorten van vloerlatten, uitsparingen bij vloerplaten.
	Slijpvoet Delta	Hout, houtafkomstige materialen, abrasieve materialen.	Slijpen in moeilijk bereikbare plaatsen en hoeken op harde ondergrond.	Verwijderen van mortel of lijm voor keramische tegels, slijpen van natuur hout, polijsten.

Het slijpvoet beschikt over het montagesysteem op de zg. klitteband om het papier snel en makkelijk te kunnen vervangen. Afhankelijk van de soort bewerkte materiaal en het gewenste niveau van materiaalverwijdering kies het schuurpapier met de juiste korreligheid. Er kunnen allerlei soorten schuurpapier gebruikt worden, bv. ook schuurlinnen of polijstvilt.

Gebruik alleen het juiste schuurpapier met openingen (geperforeerd).

• Plaats het schuurpapier bij de slijpvoet (1).
• Plaats het schuurpapier zodat de openingen (a) met de openingen in de slijpvoet (1) overeenkomen.
• Druk het papier bij de slijpvoet (1) vast.
• Verzeker u zich dat de openingen in het schuurpapier en de slijpvoet overeenkomen, waardoor de optimale mogelijkheid van stofafzuiging ontstaat.
• Om het schuurpapier weg te nemen, grijp aan de ene kant en vervolgens trek (afb. A).

BEVESTIGEN VAN WERKSTUKKEN

• Neem het eventueel gemonteerde werkstuk weg.
• Met gebruik van zeskantsleutel draai de schroef (6) los, neem de moer weg en demonteer het werkstuk.
• Plaats de werkstuk in de houvast zodat de klikverbinding van het toestel met houvast sluit.
• Om het werk het meest aangenaam en veilig voor de bediener te maken, kan het werktuig op verschillende standen aangesloten worden (afb. B).
  Monteer het werkstuk met de uitbuiging naar beneden gericht. ●
• Bevestig het werktuig met de moer en schroef (6).

Controleer de juiste montage van het werktuig. Onjuist of onzorgvuldig gemonteerd werkstuk kan tijdens de werkzaamheden afglijden en gevaar voor de bediener veroorzaken.

STOFAFVOER

Stoffen van sommige materialen zoals: loodhoudende verven, sommige soorten hout, bv. eik of fagus of materialen met asbest kunnen gevaar voor de gezondheid vormen. Het is dus aangeraden om stofafvoersystemen, goede werkplek ventilatie en stofmaskers te gebruiken.

Het toestel is voorzien van stofafzuigmoer, die naar een extern systeem van stofafzuig aangesloten dient te worden, bv. aan de stofzuiger voor verschillende soorten stof.

• Neem het eventueel gemonteerde werkstuk weg.
• Plaats de stofafzuigmoer (5) en bevestig met de klem (4).
• Sluit de afzuigslang van bv. stofzuiger aan de adapter (3) van de stofafzuigmoer (5) aan.
  Monteer het werkstuk in de houvast.

WERK / INSTELLINGEN

AAN-/UITZETTEN

De netwerkspanning moet met de spanning weergegeven op het typeplaatje overeenkomen.

Aanzetten - plaats de schakelaar (2) in de positie I (afb. C).

Uitzetten – plaats de schakelaar (2) in de positie O.

Let op om de openingen voor de ventilatie van de motor niet af te dekken.

WERKBEREIK

Dankzij de oscillatiesnelheid 20000/min onder de hoek 2,8° kan het elektrogereedschap voor precieze werkzaamheden in kleine ruimtes en hoeken gebruikt worden.

ZAGEN / SNIJDEN

Gebruik alleen werkstukken die niet beschadigd en in goede staat zijn.

Alvorens met het zagen of snijden van hout, spaanplaten, hout afkomstige materialen ezv. te beginnen, controleer of ze geen vreemde delen zoals nagels, schroeven ezv. bevatten. Verwijder vreemde delen of gebruik het juiste mesblad om het te verwijderen. Uitsparingen kunnen alleen in zachte materialen, zoals hout, gipsplaten of dergelijke gemaakt worden. Het snijden van keramische tegels veroorzaakt het sneller verslijten van het werkstuk.

SLIJPEN

De werkefficiency tijdens het slijpen van de oppervlakte is in het bijzonder afhankelijk van de soort en kwaliteit van schuurpapier en de drukkracht tijdens de bewerking. Te grote druk verbetert de werkefficiency niet, maar veroorzaakt alleen maar het sneller verslijten van schuurpapier en kan de oorzaak van oververhitting van het elektrotoestel zijn. Werk met matig, gelijk drukkracht. Om de hoeken of randen in de moeilijk bereikbare plaatsen goed te slijpen, werk met de top of rand van de slijpschijf.

Slijpwerkzaamheden dienen alleen met aangesloten stofafzuigsysteem gebeuren. Het is verboden om schuurpapier te gebruiken dat voor de bewerking van andere materialen gebruikt werd.

BEDIENING EN ONDERHOUD

Voordat met enige installatie-, regel-, bedienings- of herstelwerkzaamheden te beginnen, dient de aansluiting met de netspanning te worden onderbroken.

- Het toestel dient altijd reinig te zijn.

Gebruik geen water of andere vloeistoffen voor reiniging. ●

Het toestel dient met een borstel of zacht materiaal gereinigd te worden.

Reinig het werkstuk met gebruik van draadborstel.

Reinig regelmatig de ventilatieopeningen, zodat het toestel niet oververhit raakt.

- Bij te grote vonkproductie op de commutator dient de staat van de koolborstels door een vakbekwame medewerker uitgevoerd te worden.

Bewaar het toestel altijd op een droge plek en buiten bereik van kinderen.

UITWISSELING VAN KOOLBORSTELS

Versleten (korter dan 5 mm), afgebrande of gebarsten koolborstels van de motor dienen onmiddellijk uitgewisseld te worden. Altijd dienen er beide borstels tegelijk uitgewisseld te worden. De uitwisseling dient door een vakbekwame persoon te gebeuren en met originele onderdelen.

Allerlei soorten van stoornissen dienen door een geautoriseerde service dienst van de producent verwijderd te worden.

Multifunctioneel toestel
Parameter Waarde
Spanning 230 V AC
Frequentie 50 Hz
Kracht 180 W
Toerental op nul versnelling	20000 min^-1
Oscillatiehoek	2,8^
Voetafmetingen	80 × 80 × 80 mm
Beveiligingsklasse	II
Massa	1,35 kg
Bouwjaar	2014

GEGEVENS IN VERBAND MET LAWAAI EN TRILLINGEN

Akoestische druk niveau: Lp_=84 dB(A) K=3 dB(A)

Akoestische kracht niveau: Lw = 95 dB(A) K = 3 dB(A)

Waarde van de trillingen versnelling: a_b=9 m/s^2 K=1,5 m/s^2

MILIEUBESCHERMING

Verwijder niet de elektrische gereedschappen samen met huishoudelijk afval.

Om aan de Europese richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur en het nationale wetgeving te voldoen, moeten de elektrische gereedschappen worden gescheiden van ander afval en afgevoerd op een milieuvriendelijke manier, bv. door het afgeven naar een inzamelpunt. Recycling is een alternatief voor de verplichting om het apparaat terug te geven. Als alternatief voor het teruggeven van een elektrisch apparaat, de eigenaar is verplicht om de gebruikt apparaat naar een verzamelpunt te brengen, die zullen ervoor zorgen dat deze wordt hergebruikt in overeenstemming met de nationale wetgeving betreffende, commercieel en industrieel afval. Dit geldt niet voor accessiores en hulpmiddelen zonder elektrische componenten die zijn bijgeleverd met het apparaat.

* Wijzigingen voorbehouden.
