Produkta tips	Daudzfunkciju instruments
Zīmols	Graphite
Modelis	59G022
Barošana	230 V maiņstrāva, 50 Hz
Nominālā jauda	180 W
Svārstību frekvence (bez slodzes)	20000 min⁻¹
Svārstību leņķis	2,8°
Slīpēšanas plāksnes izmēri	80 x 80 x 80 mm (Delta forma)
Aizsardzības klase	II
Svars	1,35 kg
Ražošanas gads	2014
Skaņas spiediena līmenis	84 dB(A) (K=3 dB)
Skaņas jaudas līmenis	95 dB(A) (K=3 dB)
Vibrācija (paātrinājuma vērtība)	9 m/s² (K=1,5 m/s²)
Galvenās funkcijas	Zāģēšana, griešana, slīpēšana, nokasīšana
Apstrādājamie materiāli	Koksne, koksnes atvasinājumi, plastmasa, krāsainie metāli, mīkstas keramikas flīzes
Piegādātie piederumi	2 darba uzgaļi, 5 abrazīvie papīri (80#), putekļu nosūkšanas uzgalis ar adapteri, sešstūra atslēga
Putekļu nosūkšanas sistēma	Jā, pielāgojama putekļsūcējam
Apkope un tīrīšana	Tīrīt ar suku vai sausu drānu; neizmantot ūdeni
Oglekļa birstīšu nomaiņa	Uzticēt kvalificētai personai; nomainīt abas, ja nolietotas (<5 mm)
Drošība	Izmantot putekļu masku; izvairīties no asmens pieskaršanās pēc lietošanas; atvienot pirms jebkādiem regulējumiem
Remontējamība	Visi remonti jāveic pilnvarotam servisam
Paredzētais lietojums	Modelēšanas, atslēdzniecības, galdniecības, mājas darbi

Bieži uzdotie jautājumi - 59G022 Graphite

Kā nomainīt asmeni uz Graphite 59G022?

Pirms jebkādas nomaiņas atvienojiet instrumentu. Izmantojiet komplektācijā iekļauto sešstūra atslēgu, lai atskrūvētu stiprinājuma skrūvi, noņemiet paplāksni un veco uzgali. Uzlieciet jauno uzgali, saskaņojot ar sprūdrata mehānismu, pēc tam pievelciet skrūvi ar paplāksni.

Kā uzstādīt abrazīvo papīru uz slīpēšanas plāksnes?

Plāksne izmanto Velcro sistēmu. Novietojiet abrazīvo papīru (ar caurumiem) tā, lai caurumi sakristu, pēc tam stingri piespiediet. Lai noņemtu, paceliet vienu malu un velciet.

Kāda ir Graphite 59G022 daudzfunkciju instrumenta jauda?

Nominālā jauda ir 180 W ar spriegumu 230 V maiņstrāva un frekvenci 50 Hz.

Vai es varu izmantot šo instrumentu metāla griešanai?

Jā, tas var griezt krāsainos metālus un stiprinājuma elementus, piemēram, naglas un skrūves. Izmantojiet atbilstošu asmeni.

Kā pieslēgt putekļu nosūkšanu?

Noņemiet darba uzgali. Piestipriniet putekļu nosūkšanas uzgali instrumentam ar klipsi. Pievienojiet putekļsūcēja šļūteni adapterim. Uzlieciet atpakaļ darba uzgali.

Kādi drošības pasākumi man jāievēro?

Valkājiet putekļu masku un aizsargbrilles. Nepieskarieties asmenim pēc lietošanas (tas ir uzkarsis). Turiet instrumentu stingri. Pirms griešanas pārbaudiet, vai nav elektrības kabeļu vai gāzes cauruļu.

Kā apkopt daudzfunkciju instrumentu?

Tīriet instrumentu ar suku vai sausu drānu. Nekad neizmantojiet ūdeni. Regulāri tīriet ventilācijas atveres. Uzticiet oglekļa birstīšu nomaiņu profesionālim.

Kādi piederumi ir iekļauti Graphite 59G022 komplektācijā?

Instruments tiek piegādāts ar: 2 darba uzgaļiem, 5 abrazīvajiem papīriem ar graudu 80, putekļu nosūkšanas uzgali ar adapteri un sešstūra atslēgu.

Vai es varu izmantot citu zīmolu piederumus?

Ieteicams izmantot tikai oriģinālos darba instrumentu uzgaļus, lai nodrošinātu drošību un veiktspēju. Neatbilstošu piederumu lietošana var sabojāt instrumentu.

Ko darīt, ja instruments izdala dūmus vai neparastu troksni?

Nekavējoties izslēdziet instrumentu un atvienojiet to no tīkla. Nododiet to pilnvarotam servisam pārbaudei. Neizmantojiet instrumentu, kamēr tas nav salabots.

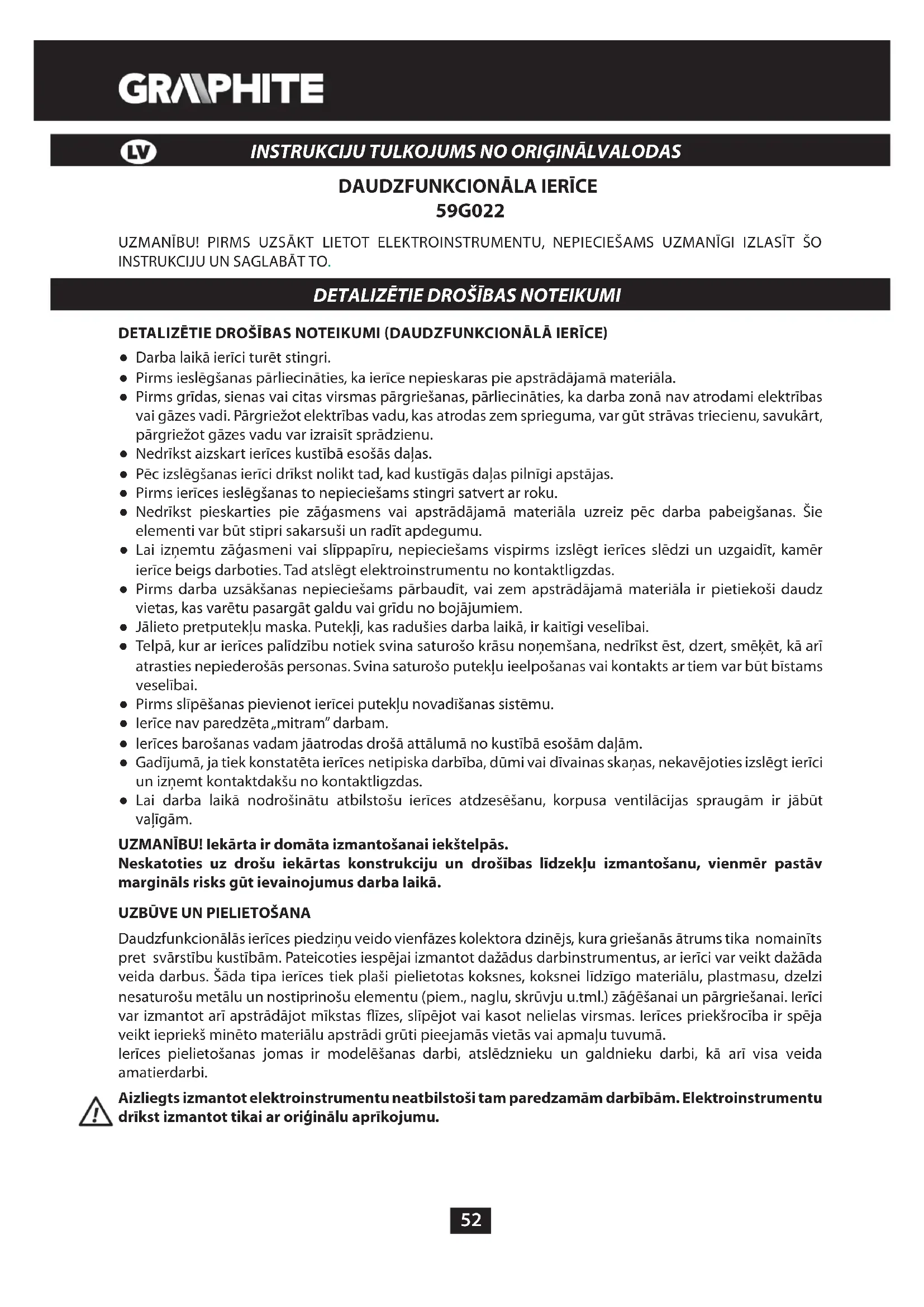

LIETOŠANAS INSTRUKCIJA 59G022 Graphite

• Darba laikā ierīci turēt stingri.
- Pirms ieslēgšanas pārliecināties, ka ierīce nepieskaras pie apstrādājamā materiāla.
- Pirms grīdas, sienas vai citas virsmas pārgriešanas, pārliecināties, ka darba zonā nav atrodami elektrības vai gāzes vadi. Pārgriežot elektrības vadu, kas atrodas zem sprieguma, var gūt strāvas triecienu, savukārt, pārgriežot gāzes vadu var izraisīt sprādzienu.
- Nedrīkst aizskart ierīces kustībā esošās daļas.
- Pēc izslēgšanas ierīci drīkst nolikt tad, kad kustīgās daļas pilnīgi apstājas.
- Pirms ierīces ieslēgšanas to nepieciešams stingri satvert ar roku.
- Nedrikst pieskarties pie zāgasmens vai apstrādājamā materiāla uzreiz pēc darba pabeigšanas. Šie elementi var būt stipri sakarsuši un radīt apdegumu.
- Lai izņemtu zāgasmeni vai slīppapīru, nepieciešams vispirms izslēgt ierīces slēdzi un uzgaidīt, kamēr ierīce beigs darboties. Tad atslēgt elektroinstrumentu no kontaktligzdas.
- Pirms darba uzsākšanas nepieciešams pārbaudīt, vai zem apstrādājamā materiāla ir pietiekoši daudz vietas, kas varētu pasargāt galdu vai grīdu no bojājumiem.
- Jālieto pretputekļu maska. Putekļi, kas radušies darba laikā, ir kaitīgi veselībai.
- Telpā, kur ar ierīces palīdzību notiek svina saturošo krāsu noņemšana, nedrīkst ēst, dzert, smēķēt, kā arī atrasties nepiederošās personas. Svina saturošo putekļu ieelpošanas vai kontakts ar tiem var būt bīstams veselībai.
- Pirms slīpēšanas pievienot ierīcei putekļu novadīšanas sistēmu.
- lerīce nav paredzēta „mitram“ darbam.
- lerīces barošanas vadam jāatrodas drošā attālumā no kustībā esošām daļām.
- Gadijumā, ja tiek konstatēta ierīces netipiska darbība, dūmi vai dīvainas skaņas, nekavējoties izslēgt ierīci un izņemt kontaktdakšu no kontaktligzdas.
- Lai darba laikā nodrošinātu atbilstošu ierīces atdzesēšanu, korpusa ventilācijas spraugām ir jābūt valīgām.

UZMANĪBU! Iekārta ir domāta izmantošanai iekštelpās.

Neskatoties uz drošu iekārtas konstrukciju un drošības līdzekļu izmantošanu, vienmēr pastāv margināls risks gūt ievainojumus darba laikā.

UZBÜVE UN PIELIETOŠANA

Daudzfunkcionālās ierīces piedziņu veido vienfāzes kolektora dzinējs, kura griešanās ātrums tika nomainīts pret svārstību kustībām. Pateicoties iespējai izmantot dažādus darbinstrumentus, ar ierīci var veikt dažāda veida darbus. Šāda tipa ierīces tiek plaši pielietotas koksnes, koksnei līdzīgo materiālu, plastmasu, dzelzi nesaturošu metālu un nostiprinošu elementu (piem., naglu, skrūvju u.tml.) zāgēšanai un pārgriešanai. Ierīci var izmantot ari apstrādājot mīkstas flīzes, slīpējot vai kasot nelielas virsmas. Ierīces priekšrocība ir spēja veikt iepriekš minēto materiālu apstrādi grūti pieejamās vietās vai apmaļu tuvumā.

Ierīces pielietošanas jomas ir modelēšanas darbi, atslēdznieku un galdnieku darbi, kā arī visa veida amatierdarbi.

Aizliegts izmantot elektroinstrumentu neatbilstoši tam paredzamām darbībām. Elektroinstrumentu drīkst izmantot tikai ar originālu aprīkojumu.

GRAFISKĀS DALAS APRAKSTS

Zemāk minētā numerācija attiecās uz tiem ierīces elementiem, kas ir minēti dotās instrukcijas grafiskajā dalā.

Slīpēšanas pēda1.

Slēdzis2.

Adapteris 3.

Savilce 4.

Puteklu novadīšanas uzlika 5.

1. Nostiprinātājskrūve ar starpliku

* Zimējums un izstrādājums var nedaudz atšķirties.

SIMBOLU APRAKSTS

PIEZIME

BRĪDINĀJUMS

MONTĀŽA/IESTATĪJUMI

INFORMÃCIJA

APRİKOJUMS UN PIEDERUMI

Dažādi darba uzgaļi - 2 gab.1.

Slīppapīrs (80#)

- 5 gab.2.

1. Puteklu novadīšanas uzlika ar adapteri + savilce

- 1 kompl.

Sešstūra atslēga

- 1 gab.4.

SAGATAVOŠANĀS DARBAM

DARBINSTRUMENTA IZVĚLE

Zemāk tabulā ir norādīti darbinstrumentu izmantošanas piemēri.

	Nosaukums	Materiāla veids	Pielietojums	Piemērs
	Zāgasmens koksnei HCS	Koksne, koksnei līdzīgi materiāli, plastmasa.	Sadalošie un dzilumgriezumi stūros, grūti pieejamās vietās vai virsmas tuvumā.	Izgriezumi mēbeļu plātnēm, grīdlīstu saīsināšana, dzilumgriezumi, montējot gridas paneļus.
	Slīpēšanas pēda Delta	Koksne, koksnei līdzīgi materiāli, abrazīvie materiāli.	Slīpēšana grūti pieejamās vietās, kā arī stūros uz cietās pamatnes.	Javu vai fližu līmes noņemšana, veselas koksnes slīpēšana un pulēšana.

SLİPPAPİRRA UZLIKŠANA/ NOMAINA

Slīpēšanas pēda ir aprikota ar montāžas sistēmu, t.s. lipekli, lai varētu ātri un viegli nomainīt slīppapīru. Atkarībā no apstrādājamā materiālā un vēlamās materiāla noņemšanas pakāpes nepieciešams izvēlēties slīppapīru ar atbilstošu gradācijas pakāpi. Var izmantot visus slīppapīra paveidus, kā arī neaustu materiālu vai pulēšanas filcu.

Jāizmanto tikai atbilstošs slīppapīrs ar atverēm (perforēts).

• Pietuvināt slīppapīru pie slīpēšanas pēdas (1).
• Novietot slīppapīru tādā veidā, lai tā atveres (a) atbilstu atverēm uz slīpēšanas pēdas (1).
• Piespiest slīppapīru pie slīpēšanas pēdas (1).
• Pārliecināties, ka slīppapīra atveres atbilst slīpēšanas pēdas atverēm, kas nodrošinās optimālu putekļu novadīšanu.
• Lai nonemtu slippapīru, to nepieciešams nedaudz atlocīt un tad vilkt (A att.).

DARBINSTRUMENTU MONTĀŽA

• Izņemt darbinstrumentu, kas iespējams iepriekš bija nostiprināts ierīcē.
• Ar sešstūra atslēgas palīdzību atskrūvēt nostiprinātājskrūvi (6), noņemt starpliku un izņemt darbinstrumentu.
• Novietot darbinstrumentu patronā tādā veidā, lai noklikškētu darbinstrumenta un patronas sprosta savienojums.
• Lai nodrošinātu ērtu un drošu darbu, darbinstrumentus var nostiprināt jebkādā no sprosta pozīcijām (B att.).
• Darbinstruments ir jāmontē tādā veidā, lai izliekums būtu virzīts uz leju.
• Nostiprināt darbinstrumentu, uzliekot uzliku un aizgriežot nostiprinātājskrūvi (6).

Pārbaudīt darbinstrumenta nostiprinājuma pareizumu. Nepareizi vai daļēji piestiprināti darbinstrumenti darba laikā var noslīdēt un radīt apkalpojošā personāla veselībai bīstamu situāciju.

PUTEKLU NOVADIŠANA

Tādu materiālu kā svina saturošu krāsu, dažu koku šķirņu, piemēram, ozolu un dižskābaržu, vai azbesta saturošu materiālu putekļi ir kaitīgi veselībai. Tādejādi ieteicams izmantot ārējās putekļu novadīšanas sistēmas, nodrošināt darba vietu ar labu ventilāciju, kā arī darba laikā izmantot pretputekļu masku ar putekļu absorbētāju.

Ierīcei ir putekļu novadīšanas uzlika, kuru pēc piestiprināšanas nepieciešams pievienot pie ārējās putekļu novadīšanas sistēmas, piemēram, pie putekļsūcēja, kas piemērots konkrētu putekļu nosūkšanai.

• Izņemt darbinstrumentu, kas iespējams iepriekš bija nostiprināts ierīcē.
• Uzlikt putekļu novadīšanas uzliku (5) un nostiprināt ar savilci (4).
• Piestiprināt, piemēram, putekļsūcēja šļūteni, pie putekļu novadīšanas uzlikas (5) adaptera (3).
• Piestiprināt darbinstrumentu patronā.

DARBS/ IESTATIJUMI

IESLĚGŠANA / IZSLĚGŠANA

Elektrotikla spriegumam ir jäatbilst ierīces nominālajā tabulā dotajam sprieguma lielumam.

leslēgšana – pārvietot slēdža (2) pogu pozīcijā „I” (C att.).

Izslēgšana – pārvietot slēdža (2) pogu pozīcijā „O”.

Jāuzmanās, lai nenoslēgtu ierīces dzinēja ventilācijas spraugas.

DARBIBAS PRINCIPS

Pateicoties svārstību frekvencei 20000/min. zem lenka 2,8°, elektroinstruments nodrošina precizu darbu veikšanu nelielās telpās un stūros.

ZAGEŠANA/ PARGRIEŠANA

Jāizmanto tikai labā tehniskajā stāvoklī esošie darbinstrumenti, kas nav bojāti.

Pirms koksnes, skaidu pläksnes, koksnei līdzīgo materiālu un līdzīgu materiālu zāgēšanas vai pārgriešanas nepieciešams pārbaudīt, vai tie nesatur tādus svešķermeņus kā naglas, skrūves u.tml. Likvidēt svešķermeņus vai izmantot atbilstošu zāgasmeni to likvidēšanai. Dzilgriezumus drīkst veikt tikai tādos mīkstos materiālos kā koksne, ĝipša pläksnes u.tml. Zāgējot flīzes, darbinstruments ātrāk nolietosies.

SLIPESANA

Darba produktivitāte virsmas slīpēšanas laikā ,galvenokārt, ir atkarīga no slīppapīra veida un kvalitātes, kā arī no nospiediena spēka apstrādes laikā. Pārmērīgs nospiediens nepalielina slīpēšanas produktivitāti, bet gan paātrina slīppapīra nolietošanos, kā arī var izraisīt elektrodzinēja pārkaršanu. Tādejādi darba laikā nospiedienam jābūt mērenam un vienmērīgam.

Lai grūti pieejamās vietās varētu precīzi noslīpēt stūrus un apmales, drīkst slīpēt ar slīpēšanas plātnes virsotni vai malu.

Slīpēšanas darbu laikā ierīcei jābūt pieslēgtai pie putekļu novadīšanas iekārtas. Nedrīkst izmantot slīppapīru, ar kuru tika slīpēts metāls pirms citu materiālu apstrādes.

APKALPOŠANA UN APKOPE

Pirms uzsākt veikt jebkādas darbības, kas ir saistītas ar instalēšanu, regulāciju, remontu vai apkalpošanu, nepieciešams atslēgt elektrokabela kontaktdakšu no kontaktligzdas.

• lerīce vienmēr jāuztur tīrībā.
• lerīces tīrīšanai aizliegts izmantot ūdeni vai citu škīdrumu.
• Elektroinstrumentu drīkst tīrīt ar suku vai sausu auduma gabalu.
• Darbinstrumenti ir jātīra ar stieples sukas palīdzību.
• Regulāri tīrīt ventilācijas spraugas, lai nepieļautu dzinēja pārkaršanu.
• Dzinēja kolektora pārmērīgas dzirksteļošanas gadījumā uzticēt oglekļa suku stāvokļa pārbaudi kvalificētam darbiniekam.
• lerīce vienmēr jāuzglabā sausā, bērniem nepieejamā vietā.

OGLEKLA SUKU MAINA

Nolietotās (īsākas par 5 mm), sadedzinātas vai plīsušās dzinēja oglekļa sukas nepieciešams uzreiz nomainit. Vienmēr vienlaicīgi ir jāmaina abas sukas.

Oglekļa suku nomaiņu drīkst veikt tikai kvalificētā persona, kura izmanto oriģinālās nomaināmās daļas.

Jebkura veida remontdarbi jāveic tikai ražotāja autorizētiem servisa centriem.

TEHNISKIE PARAMETRI

NOMINÄLIE DATI

Daudzfunkcionāla ierīce
Parametrs Vērtība
Spriegums	230 V AC
Frekvence	50 Hz
Nominālā jauda	180 W
Svārstību skaits tukšgaitā	20000 min ^-1
Svārstību leņķis	2,8°
Pēdas izmēri	80 x 80 x 80 mm
Elektroaizsardzības klase	II
Masa	1,35 kg
Ražošanas gads	2014

DATI PAR TROKSNI UN VIBRĀCIJĀM

Akustiskā spiediena līmenis: Lp_A = 84 dB(A) K = 3 dB(A)

Akustiskās jaudas līmenis: Lw _A = 95 dB(A) K= 3 dB(A)

Vērtība, kas mēra vibrāciju paātrinājums: a_h=9 m/s^2 K=1,5 m/s^2

VIDES AIZSARDZÍBA

Elektroinstrumentus nedrikst izmest kopā ar sadzīves atkritumiem. Tie ir jānodod utilizācijai attiecīgajiem uzņēmumiem. Informāciju par utilizāciju var sniegt produkta pārdevējs vai vietējie varas orgāni. Izlietotās elektriskās un elektroniskās ierīces satur videi kaitīgās vielas. Ierīce, kura netika pakļauta otrreizējai izejvielu pārstrādei, rada potenciālus draudus videi un cilvēku veselībai.

* Ir tiesības veikt izmaiņas.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (turpmāk „Grupa Topex“) ar galveno ofisu Varšavā, ul. Pograniczna 2/4, informē, ka visa veida autortiesības attiecībā uz dotās instrukcijas (turpmāk „Instrukcija“) saturu, tai skaita uz tās tekstiem, samazinātām fotogrāfijām, shēmām, zīmējumiem, kā arī attiecībā uz tās kompozīciju, pieder tikai Grupa Topex, kuras ir aizsargātas ar likumu saskaņā ar 1994. gada 4. februāra „Likumu par autortiesībām un blakustiesībām“ (Likumu Vēstnesis 2006 nr. 90, 631. poz. ar turmp. izm.). Visas Instrukcijas kopumā vai tās noteikto daļu kopēšana, apstrāde, publicēšana vai modificēšana komercijas mērķiem bez Grupa Topex rakstiskās atļaujas ir stingri aizliegta, pretējā gadījumā pārkāpējs var tikt saukts pie kriminālās vai administratīvās atbildības.
