59G022 - Multiferramentas Graphite - Manual de utilização gratuito
Encontre gratuitamente o manual do aparelho 59G022 Graphite em formato PDF.
| Tipo de produto | Ferramenta multifuncional |
| Marca | Graphite |
| Modelo | 59G022 |
| Alimentação | 230 V AC, 50 Hz |
| Potência nominal | 180 W |
| Frequência de oscilação (em vazio) | 20000 min⁻¹ |
| Ângulo de oscilação | 2,8° |
| Dimensões da placa de lixamento | 80 x 80 x 80 mm (formato Delta) |
| Classe de proteção | II |
| Peso | 1,35 kg |
| Ano de fabricação | 2014 |
| Nível de pressão sonora | 84 dB(A) (K=3 dB) |
| Nível de potência sonora | 95 dB(A) (K=3 dB) |
| Vibração (valor de aceleração) | 9 m/s² (K=1,5 m/s²) |
| Funções principais | Serragem, corte, lixamento, raspagem |
| Materiais usináveis | Madeira, derivados de madeira, plásticos, metais não ferrosos, azulejos cerâmicos macios |
| Acessórios fornecidos | 2 cabeçotes de trabalho, 5 lixas (80#), aplicação de evacuação de pó com adaptador, chave sextavada |
| Sistema de evacuação de pó | Sim, adaptável a um aspirador |
| Manutenção e limpeza | Limpar com uma escova ou pano seco; não usar água |
| Substituição das escovas de carvão | Entregar a uma pessoa qualificada; substituir ambas se gastas (<5 mm) |
| Segurança | Usar máscara antipó; evitar tocar a lâmina após uso; desligar antes de qualquer ajuste |
| Reparabilidade | Todas as reparações devem ser efectuadas por um serviço autorizado |
| Utilização prevista | Trabalhos de modelagem, serralharia, carpintaria, bricolagem |
Perguntas frequentes - 59G022 Graphite
Perguntas dos utilizadores sobre 59G022 Graphite
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Multiferramentas em formato PDF gratuitamente! Encontre o seu manual 59G022 - Graphite e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. 59G022 da marca Graphite.
MANUAL DE UTILIZADOR 59G022 Graphite
VIŠEFUNKCIONALNI UREĐAJ
59G022
PAŽNJA: PRE PRISTUPANJA UPOTREBI ELEKTROUREĐAJA, POTREBNO JE PAŽLJIVO PROČITATI DOLE DATO UPUTSTVO I PRIDRŽAVATI GA SE U DALJOJ UPOTREBI.
OPŠTE MERE BEZBEDNOSTI
OPŠTI SAVETI ZA BEZBEDNOST (VIŠEFUNKCIONALNI UREĐAJ)
- Za vreme rada treba zatvorenom donjom šakom čvrsto držati uređaj.
- Pre uključivanja uređaja treba se uveriti da alatka ne dodiruje materijal koji treba da se obrađuje.
- Pre sečenja podloge, zida ili neke druge površine, treba se uveriti da u opsegu savijanja nema strujnih i gasnih kablova. Presecanje kabla pod naponom može dovesti do strujnog udara, a oštećenje gasnog kabla može dovesti do eksplozije.
Zabranjeno je doticati delove uređaja koje su u pokretu. ●
Zabranjeno je odlagati uređaj pre nego što se potpuno zaustavi.
- Pre pokretanja uređaja treba ga čvrsto držati u ruci.
- Ne treba doticati sečivo ili obrađivani materijal odmah nakon završetka posla, ti elementi mogu biti veoma zagrejani i mogu uzrokovati opekotine.
- U cilju promene sečiva ili šmirgl-papira potrebno je prethodno isključiti uređaj preko startera i sačekati da uređaj prestane da radi, zatim isključiti uređaj iz strujne utičnice.
PREPARAZIONE AL FUNZIONAMENTO
SCELTA DELL'UTENSILE DI LAVORO
PRINCIPIO DI FUNZIONAMENTO

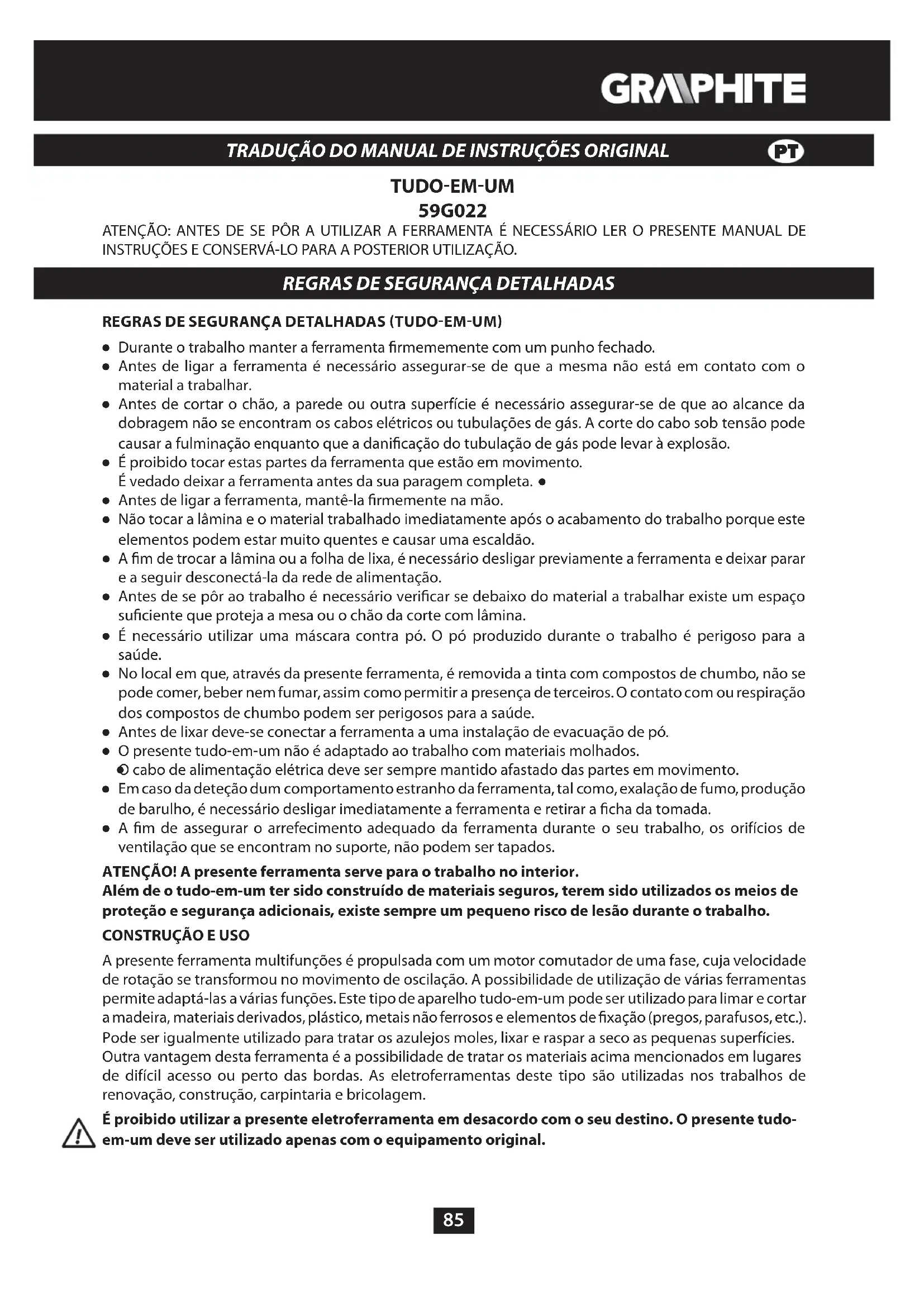

ATENÇÃO: ANTES DE SE PÔR A UTILIZAR A FERRAMENTA É NECESSÁRIO LER O PRESENTE MANUAL DE INSTRUÇÕES E CONSERVÁ-LO PARA A POSTERIOR UTILIZAÇÃO.
REGRAS DE SEGURANÇA DETALHADAS
REGRAS DE SEGURANÇA DETALHADAS (TUDO-EM-UM)
- Durante o trabalho manter a ferramenta firmememente com um punho fechado.
- Antes de ligar a ferramenta é necessário assegurar-se de que a mesma não está em contato com o material a trabalhar.
- Antes de cortar o chão, a parede ou outra superfície é necessário assegurar-se de que ao alcance da dobragem não se encontram os cabos elétricos ou tubulações de gás. A corte do cabo sob tensão pode causar a fulminação enquanto que a danificação do tubulação de gás pode levar à explosão.
- É proibido tocar estas partes da ferramenta que estão em movimento. É vedado deixar a ferramenta antes da sua paragem completa.
- Antes de ligar a ferramenta, mantê-la firmemente na mão.
- Não tocar a lâmina e o material trabalhado imediatamente após o acabamento do trabalho porque este elementos podem estar muito quentes e causar uma escaldão.
- A fim de trocar a lâmina ou a folha de lixa, é necessário desligar previamente a ferramenta e deixar parar e a seguir desconectá-la da rede de alimentação.
- Antes de se pôr ao trabalho é necessário verificar se debaixo do material a trabalhar existe um espaço suficiente que proteja a mesa ou o chão da corte com lâmina.
- É necessário utilizar uma máscara contra pó. O pó produzido durante o trabalho é perigoso para a saúde.
- No local em que, através da presente ferramenta, é removida a tinta com compostos de chumbo, não se pode comer, beber nem fumar, assim como permitir a presença de terceiros. O contato com ou respiração dos compostos de chumbo podem ser perigosos para a saúde.
- Antes de lixar deve-se conectar a ferramenta a uma instalação de evacuação de pó.
- O presente tudo-em-um não é adaptado ao trabalho com materiais molhados.
- cabo de alimentação elétrica deve ser sempre mantido afastado das partes em movimento.
- Em caso da deteção dum comportamento estranho da ferramenta, tal como, exalação de fumo, produção de barulho, é necessário desligar imediatamente a ferramenta e retirar a ficha da tomada.
- A fim de assegurar o arrefecimento adequado da ferramenta durante o seu trabalho, os orifícios de ventilação que se encontram no suporte, não podem ser tapados.
ATENÇÃO! A presente ferramenta serve para o trabalho no interior.
Além de o tudo-em-um ter sido construído de materiais seguros, terem sido utilizados os meios de proteção e segurança adicionais, existe sempre um pequeno risco de lesão durante o trabalho.
CONSTRUÇÃO E USO
A presente ferramenta multifunções é propulsada com um motor comutador de uma fase, cuja velocidade de rotação se transformou no movimento de oscilação. A possibilidade de utilização de várias ferramentas permite adaptá-las a várias funções. Este tipo de aparelho tudo-em-um pode ser utilizado para limar e cortar a madeira, materiais derivados, plástico, metais não ferrosos e elementos de fixação (pregos, parafusos, etc.). Pode ser igualmente utilizado para tratar os azulejos moles, lixar e raspar a seco as pequenas superfícies.
Outra vantagem desta ferramenta é a possibilidade de tratar os materiais acima mencionados em lugares de difícil acesso ou perto das bordas. As eletroferramentas deste tipo são utilizadas nos trabalhos de renovação, construção, carpintaria e bricolagem.
É proibido utilizar a presente eletroferramenta em desacordo com o seu destino. O presente tudo-em-um deve ser utilizado apenas com o equipamento original.
DESCRIÇÃO DAS PÁGINAS GRÁFICAS
A numeração que se segue diz respeito aos elementos do aparelho apresentados nas páginas gráficas da presente instrução.
Complemento da lixa1.
Interruptor2.
Adaptador3.
Fivela4.
Cabo para aspiração de pó5.
Parafuso de fixação com arruela6.
* O produto e a imagem do mesmo podem divergir.
DESCRIÇÃO DOS SÍMBOLOS GRÁFICOS UTILIZADOS NO MANUAL
ATENÇÃO
ADVERTÊNCIA
MONTAGEM/ CONFIGURAÇÕES
INFORMAÇÃO
EQUIPAMENTOS E ACESSÓRIOS
Acessórios de trabalho - 2 unidades1.
Chave hexagonal - 1 unidade4.
PREPARAÇÃO PARA O TRABALHO
ESCOLHA DA FERRAMENTA DE TRABALHO
Na tabela que se segue apresentam-se os exemplos da utilização das ferramentas de trabalho.
| Nome | Tipo de material | Destino | Exemplo | |
 | Lâmina para madeira HCS | Madeira, materiais derivados, plásticos | Cortes de separação e aprofundamento em cantos e lugares de difícil acesso, perto de superfície | Corte de chapas de móveis, encurtamento de rodapés, cortes de aprofundamento para ajustar os paineis de madeira |
 | Complemento da lixa Delta | Madeira, materiais derivados, materiais abrasivos | Lixamento em lugares de difícil acesso e cantos, sobre base dura | Remoção de argamassa ou cola para azulejos, lixamento de madeira maciça, polição |
MONTAGEM/ TROCA DA FOLHA DE LIXA
O complemento da lixa dispõe de um velcro para que a montagem da folha de lixa seja fácil e rápida. Em função do material tratado e o seu nível de remoção é necessário escolher a folha de lixa de gradação adequada. É permitido utilizar todos os tipos das folhas de lixa, bem como tecidos ou feltros de polição.
Deve-se utilizar apenas a folha de lixa com orifícios (perfurada).
- Aproximar a folha de lixa do complemento da lixa (1).
- Colocar a folha de lixa de modo a que os seus orifícios (a) combinem com os orifícios no complemento da lixa (1).
- Apertar a folha no complemento (1).
- Assegurar-se de que os orifícios da folha de lixa e do complemento combinam, o que permitirá a evacuação de pó adequada.
- Para remover a folha de lixa é necessário levantá-la de um lado, e a seguir puxar (figura A).
MONTAGEM DAS FERRAMENTAS DE TRABALHO
- Retirar a ferramenta de trabalho montada (eventualmente) previamente.
- Desaparafusar um parafuso mediante a chave hexagonal (6), retirar a arruela e remover a ferramenta de trabalho.
- Colocar a ferramenta de trabalho no encaixe para acessório de modo a fechar a ligação entre o aparelho e o encaixe.
- Para possibilitar o trabalho na posição mais confortável e segura para o operário, as ferramentas de trabalho podem ser colocadas no encaixe em qualquer posição (figura B).
- A ferramenta de trabalho deve ser colocada de modo a que a curvatura fique direcionada para baixo.
- Fixar a ferramenta de trabalho ao pôr a arruela e aparafusar o parafuso (6).
Verificar a firmeza de fixação da ferramenta de trabalho. A fixação inadequada ou imprecisa pode fazer com que as ferramentas de trabalho possam deslizar-se durante o trabalho sendo perigosas para o operário.
EVACUAÇÃO DE PÓ
Os pós provenientes de alguns tipos de materiais, tais como: tintas com chumbo, algumas espécies de madeira, p.ex. carvalho ou faia, ou os materiais com amianto, podem ser perigosos para a saúde humana. Por este motivo recomenda-se a utilização dos sistemas externos de evacuação de pó, uma boa ventilação do lugar de trabalho, bem como a utilização de uma máscara contra pó com absorvente.
A presente eletroferramenta está igualmente equipada com um cabo para evacuar o pó, que uma vez montad deve ser conectado ao sistema externo de evacuação de pó, como seja a título de exemplo, um aspirador adequado ao tipo de pó.
- Retirar a ferramenta de trabalho montada (eventualmente) previamente.
- Colocar o cabo de evacuação de pó (5) e apertar a fivela (4).
- Conectar a mangueira de sucção do aspirador ao adaptador (3) do cabo de evacuação de pó (5).
- Fixar a ferramenta de trabalho no encaixe.
TRABALHO/ CONFIGURAÇÕES
LIGAÇÃO/ DESLIGAÇÃO
A corrente elétrica da rede deve corresponder à corrente apresentada na chapa de informação do tudo-em-um.
Ligação – deslocar o botão de ligar (2) para frente, na pos. I (figura C).
Desligação – deslocar o botão de ligar (2) para trás, na pos. O.
Manter cuidado para não tapar os buracos de ventilação no suporte da ferramenta.
MODO DE FUNCIONAMENTO
Graças à frequência de oscilação 20000/min sob ângulo 2,8°, a presente eletroferramenta multifunções possibilita o trabalho preciso em pequenos espaços e cantos.
SERRAMENTO / CORTE
Deve-se utilizar apenas as ferramentas de trabalho não danificadas e em bom estado.
Antes de se pôr a serrar ou cortar a madeira, chapas, materiais derivados, etc., é necessário verificar se os mesmos não contêm os objetos duros tais como pregos, parafusos, etc. Uma vez detetados, devem ser removidos ou cortados mediante uma lâmina adequada. Os cortes profundos podem ser realizados apenas em materiais moles, tais como madeira, chapas de gesso ou semelhantes.
O corte de azulejos acelera o desgaste da ferramenta de trabalho.
LIXAMENTO
A eficácia do trabalho de lixamento de uma superfície depende nomeadamente do tipo e qualidade da folha de lixa e da pressão para o material durante o tratamento. A pressão excessiva não leva à maior eficácia do lixamento, mas sim para o desgaste mais acelerado da folha de lixa, podendo causar o sobreaquecimento do aparelho. Por este motivo, deve-se trabalhar com pressão moderada e uniforme.
A fim de lixar com mais precisão os cantos ou as bordas em lugares de difícil acesso, pode-se lixar com um canto do complemento da lixa.
Os trabalhos de lixamento devem ser realizados apenas com a ligação ao sistema de evacuação de pó. Não se pode utilizar a folha de lixa utilizada anteriormente para o tratamento de metal, em relação a outros materiais.
SERVIÇO E CONSERVAÇÃO
Antes de proceder a quaisquer atividades relacionadas com a instalação, regulação, reparação ou o serviço da ferramenta é necessário retirar a ficha do cabo de alimentação da tomada.
- Manter sempre limpo o presente tudo-em-um.
- Não utilizar água nem outro líquido para a limpeza.
Limpar a ferramenta com uma escova ou um tecido seco.
- Limpar regularmente as fissuras de ventilação para evitar o sobreaquecimento do motor.
- Caso no comutador apareçam muitas faíscas é necessário mandar verificar o estado das escovas de carvão por uma pessoa qualificada.
Manter o tudo-em-um num lugar seco e afastado das crianças.
SUBSTITUIÇÃO DAS ESCOVAS DE CARVÃO
As escovas de carvão consumidas (com comprimento inferior a 5 mm), queimadas ou deterioradas devem ser imediatamente substituídas. Deve-se sempre substituir ambas as escovas de carvão.
A substituição das escovas de carvão deve ser realizada apenas por uma pessoa qualificada, utilizando para este fim exclusivamente as peças originais.
Quaisquer e todas as falhas devem ser reparadas pela assistência técnica do fabricante.
PARÂMETROS TÉCNICOS
DADOS NOMINAIS
| Tudo-em-um | |
| Parâmetro Valor | |
| Corrente de alimentação 230 V AC | |
| Frequência de alimentação 50 Hz | |
| Potência nominal | 180 W |
| Número de oscilações | 20000 min^-1 |
| Ângulo de oscilação | 2,8° |
| Dimensão do complemento de lixa | 80 x 80 x 80 mm |
| Clase de proteção | II |
| Peso | 1,35 kg |
| Ano de produção | 2014 |
DADOS RELATIVOS AO BARULHO E À VIBRAÇÃO
Pressão sonora: Lp_A = 84 dB(A) K = 3 dB(A)
Potência sonora: Lw_A = 95 dB(A) K = 3 dB(A)
Aceleração de vibrações: a_h=9 m/s^2 K=1,5 m/s^2
PROTEÇÃO DO MEIO AMBIENTE
Os produtos alimentados com corrente elétrica não podem ser deitados fora com o lixo doméstico, mas sim fornecidos aos pontos de reutilização. Todos os fabricantes deste tipo de produtos, assim com as autoridades locais têm obrigação de prestar informação neste âmbito. Os aparelhos elétricos e eletrónicos contêm substâncias perigosas para o meio ambiente, por isso são perigosos para a saúde humana quando não reutilizados.
* Reserva-se o direito de alteração.
A "Grupa Topex Spółka z ograniczoną odpowiedzialnością" (Sociedade com responsabilidade limitada) sociedade em comandita com sede em Varsóvia, na Rua Pograniczna 2/4 (adiante denominada como "a Grupa Topex") vem comunicar que todos os direitos de autor relativos ao conteúdo do presente manual de instruções (adiante denominado como "Manual de Instruções"), inclusive ao seu texto, às imagens, aos gráficos e esquemas, bem como à sua composição, pertencem exclusivamente à Grupa Topex, estando sujeitos à proteção legal ao abrigo da Lei de 4 de fevereiro de 1994 sobre os direitos de autor e relacionados (isto é Diário da República 2006 N.º 90 p. 631 com alterações). Por isso é proibido copiar, processar, publicar e modificar o presente manual, na totalidade ou em partes, sem a prévia autorização expressa da Grupa Topex, podendo a infração da citada proibição levar à responsabilidade civil e penal.
