ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RollPilot D12 Laserliner

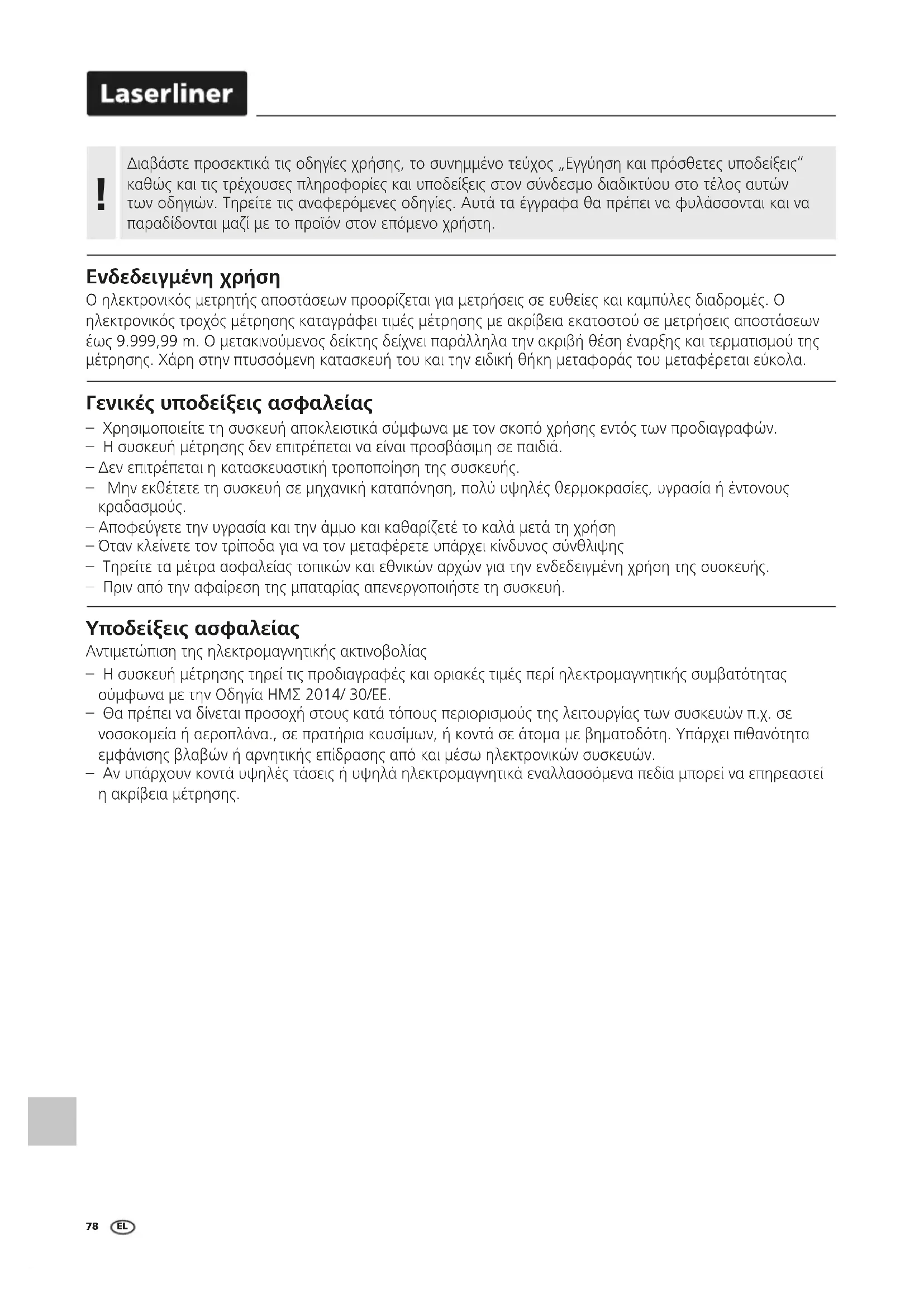

Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτά τα έγγραφα θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με το προϊόν στον επόμενο χρήστη.

Ενδεδειγμένη χρήση Ο ηλεκτρονικός μετρητής αποστάσεων προορίζεται για μετρήσεις σε ευθείες και καμπύλες διαδρομές. Ο ηλεκτρονικός τροχός μέτρησης καταγράφει τιμές μέτρησης με ακρίβεια εκατοστού σε μετρήσεις αποστάσεων έως 9.999,99 m. Ο μετακινούμενος δείκτης δείχνει παράλληλα την ακριβή θέση έναρξης και τερματισμού της μέτρησης. Χάρη στην πτυσσόμενη κατασκευή του και την ειδική θήκη μεταφοράς του μεταφέρεται εύκολα. Γενικές υποδείξεις ασφαλείας – Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών. – Η συσκευή μέτρησης δεν επιτρέπεται να είναι προσβάσιμη σε παιδιά. – Δεν επιτρέπεται η κατασκευαστική τροποποίηση της συσκευής. – Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες, υγρασία ή έντονους κραδασμούς. – Αποφεύγετε την υγρασία και την άμμο και καθαρίζετέ το καλά μετά τη χρήση – Όταν κλείνετε τον τρίποδα για να τον μεταφέρετε υπάρχει κίνδυνος σύνθλιψης – Τηρείτε τα μέτρα ασφαλείας τοπικών και εθνικών αρχών για την ενδεδειγμένη χρήση της συσκευής. – Πριν από την αφαίρεση της μπαταρίας απενεργοποιήστε τη συσκευή. Υποδείξεις ασφαλείας Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας – Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία ΗΜΣ 2014/ 30/EΕ. – Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών. – Αν υπάρχουν κοντά υψηλές τάσεις ή υψηλά ηλεκτρομαγνητικά εναλλασσόμενα πεδία μπορεί να επηρεαστεί η ακρίβεια μέτρησης.RollPilot D12

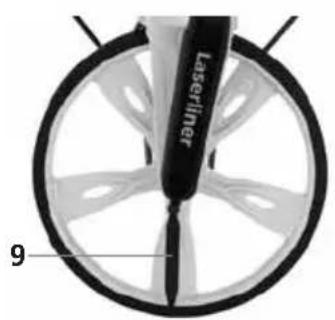

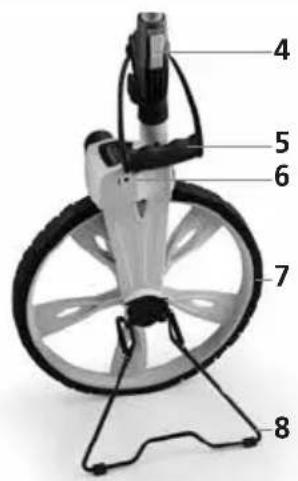

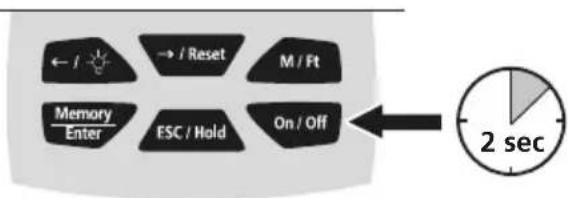

2 sec ON/OFF Για να ξεκινήσει η μέτρηση πρέπει να απενεργοποιηθεί η λειτουργία Hold. Οθόνη LCΠλήκτρα χειρισμούΑντιολισθητική λαβήΜοχλός ασφάλισηςΛαβή μεταφοράςΘήκη μπαταριώνΤροχός μέτρησης με 1m περίμετροΒάση (ανοιγόμενη)Μετακινούμενος δείκτης θέσης έναρξης και τερματισμού

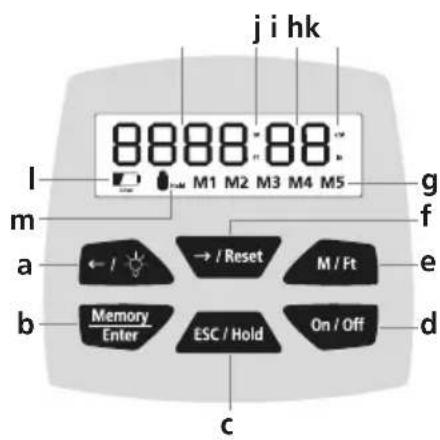

Φωτισμός οθόνης ΟΝ/ΟFF Επιλογή θέσης μνήμης Λειτουργία μνήμηςΛειτουργία Hold ΟΝ/ΟFFΠλήκτρο ΟΝ/ΟFF Αλλαγή μονάδας μέτρησης: m / ftΔιαγραφή τιμής μέτρησης/ Επιλογή θέσης μνήμηςΜνήμη τιμών μέτρησης M1-M5Μονάδα μέτρησης cm / inchΤιμή μέτρησης cm / inchΜονάδα μέτρησης m / feetΤιμή μέτρησης m / feetΦόρτιση μπαταρίας χαμηλήΣύμβολο λειτουργίας Hold

Ανοίξτε τη θήκη μπαταρίας (6) και τοποθετήστε μία μπαταρία 9V. Προσέξτε τη σωστή πολικότητα. Χρήση της μπαταρίας

Λειτουργία Hold Η λειτουργία Hold είναι ενεργοποιημένη, όταν εμφανίζεται στην οθόνη το σύμβολο Hold και αναβοσβήνει η τιμή μέτρησης. Η τρέχουσα τιμής μέτρησης παραμένει80

Οι υπάρχουσες τιμές μέτρησης επεγγράφονται.

Κατά την ενεργοποίηση της λειτουργίας μνήμης εμφανίζεται πάντα η τιμή M1. Εμφανίζεται ξανά η τρέχουσα τιμή μέτρησης μόλις αυτή αποθηκευτεί στην επιθυμητή θέση (M1 - M5).

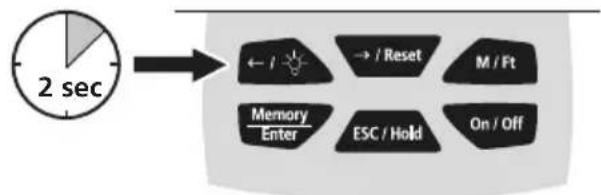

Φωτισμός οθόνης Εάν δεν υπάρχει καλή ορατότητα, ενεργοποιήστε τον φωτισμό οθόνης. Για την εξοικονόμηση μπαταρίας, ο φωτισμός απενεργοποιείται αυτόματα μετά από 15 δευτερόλεπτα. Πιέζοντας ξανά το πλήκτρο μπορείτε να τον ενεργοποιήσετε ξανά.

Αλλάξτε μονάδα μέτρησης m (cm) / ft (in) Η τρέχουσα τιμή μέτρησης διαγράφεται. Διαγραφή τιμής μέτρησης

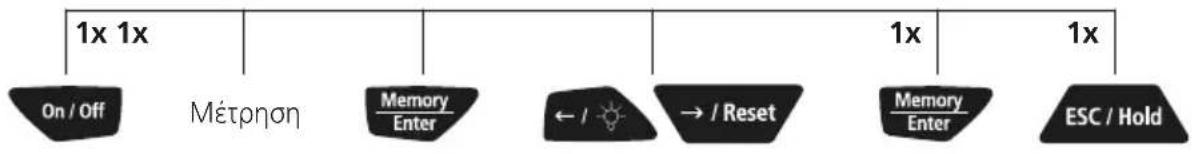

Αποθήκευση τιμών μέτρησης Η συσκευή διαθέτει εσωτερική μνήμη τιμών μέτρησης για 5 καταχωρίσεις. Η επιλεχθείσα θέση μνήμης προβάλλεται καθώς αναβοσβήνει μεταξύ M1 και M5. Ενεργοποίηση συσκευής Επιλογή θέσης μνήμης Αποθήκευση Εγκατάλειψη μενού

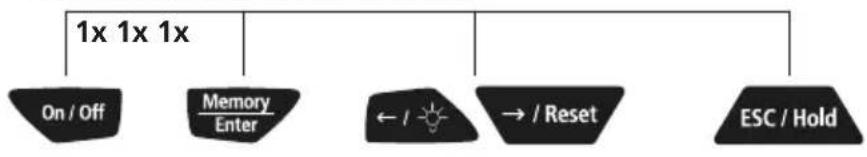

Ένδειξη τιμών μέτρησης Ενεργοποίηση συσκευής Επιλογή θέσης μνήμης Εγκατάλειψη μενού

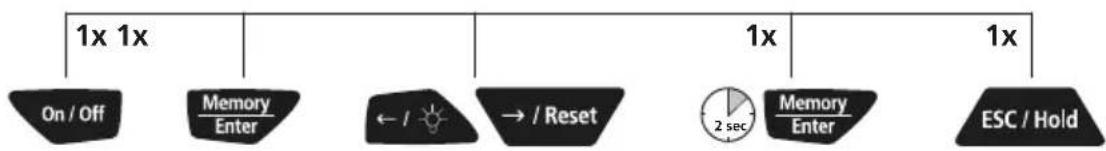

Διαγραφή μνήμης τιμών μέτρησης Ενεργοποίηση συσκευής Επιλογή θέσης μνήμης Διαγραφή Εγκατάλειψη μενούRollPilot D12

Τεχνικά χαρακτηριστικά Με επιφύλαξη τεχνικών αλλαγών. 23W13)

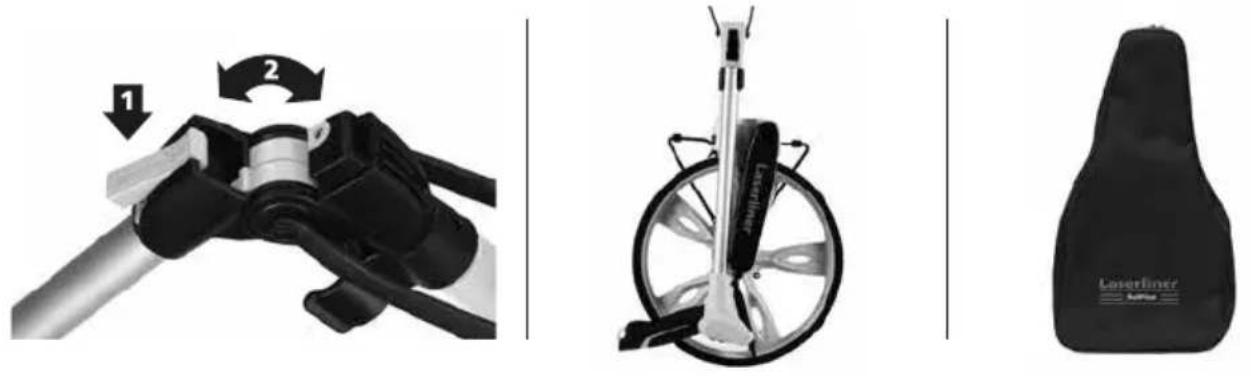

± 0,1% Eμβέλεια 0 – 9.999,99 m Ακτίνα τροχού μέτρησης 159 mm Περίμετρος τροχού μέτρησης 1000 mm Λειτουργίες Μέτρηση μήκους, Πρόσθεση και αφαίρεση μηκών Μονάδες ft, m Μνήμη 5 θέσεις μνήμης Αυτόματη απενεργοποίηση μετά από 5 λεπτά (με αμετάβλητη ένδειξη οθόνης) Παροχή ρεύματος 1 x 9V 6LR61 (9 Volt πλακέ) Θερμοκρασία λειτουργίας 0 … 40 °C Θερμοκρασία αποθήκευσης -20 °C … 70 °C Διαστάσεις (Π x Υ x Β) 318 x 1000 x 140 mm Βάρος (με μπαταρίες) 2100 g Κανονισμοί ΕΕ και ΗΒ και απόρριψη Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ και του ΗΒ. Αυτό το προϊόν, μαζί με τα αξεσουάρ και τη συσκευασία, είναι μια ηλεκτρική συσκευή που πρέπει, σύμφωνα με τις ευρωπαϊκές οδηγίες και τις οδηγίες του ΗΒ για ηλεκτρικές και ηλεκτρονικές συσκευές στο τέλος του κύκλου ζωής τους, για τις μπαταρίες και τις συσκευές, να προσάγονται σε ανακύκλωση, για να ανακτώνται πολύτιμες πρώτες ύλες. Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: https://www.laserliner.com Σύμπτυξη για τη μεταφορά Οδηγίες σχετικά με τη συντήρηση και φροντίδα Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αφαιρείτε την/τις μπαταρία/ες πριν από μία αποθήκευση μεγάλης διαρκείας. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο. Βαθμονόμηση Η συσκευή ελέγχου τάσης πρέπει να βαθμονομείται και να ελέγχεται τακτικά για να διασφαλίζεται η ακρίβεια των αποτελεσμάτων μέτρησης. Συνιστούμε ένα διάστημα βαθμονόμησης ενός έτους. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.82
