KASUTUSJUHEND RollPilot D12 Laserliner

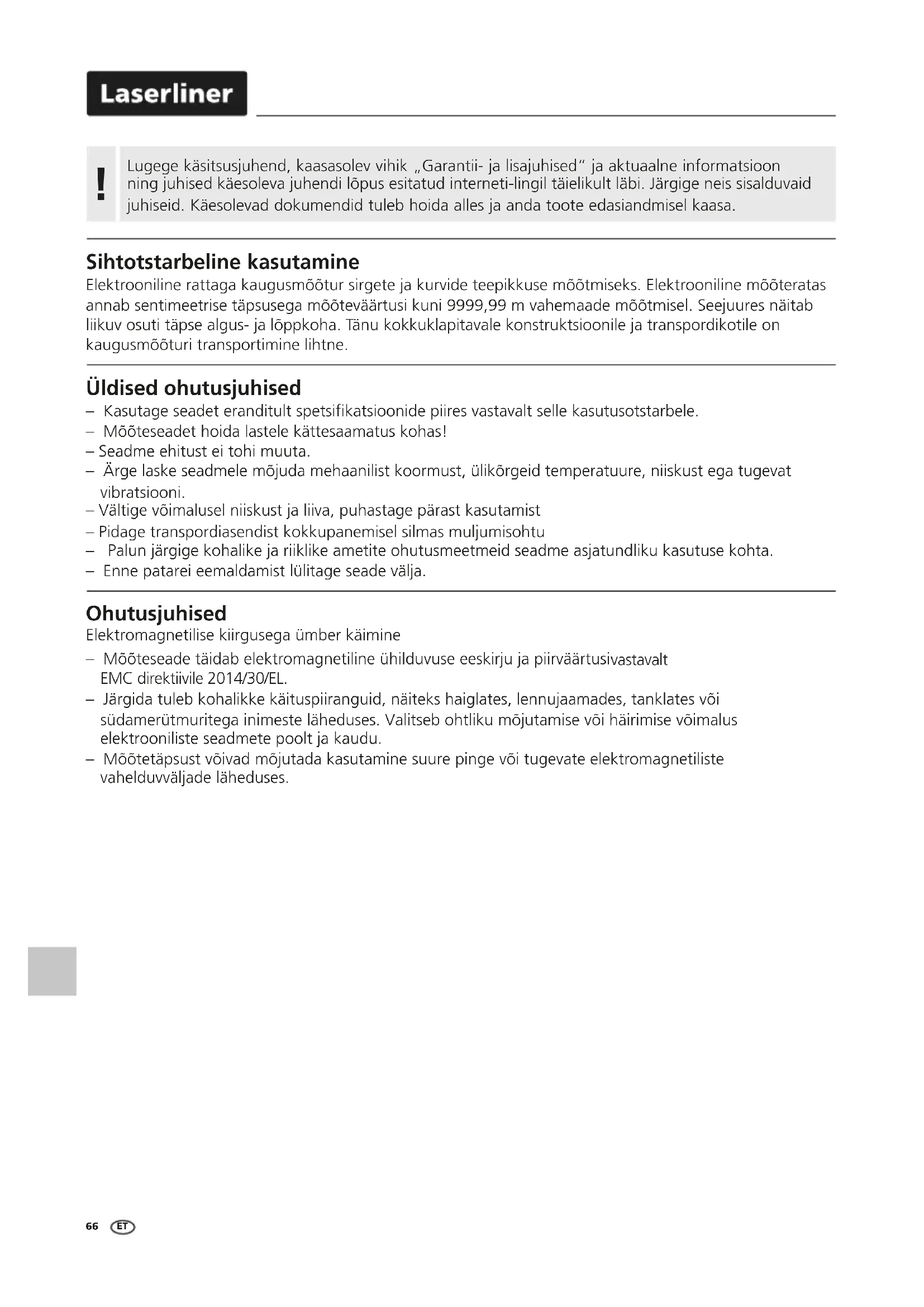

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi lõpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolevad dokumendid tuleb hoida alles ja anda toote edasiandmisel kaasa.

Sihtotstarbeline kasutamine Elektrooniline rattaga kaugusmõõtur sirgete ja kurvide teepikkuse mõõtmiseks. Elektrooniline mõõteratas annab sentimeetrise täpsusega mõõteväärtusi kuni 9999,99m vahemaade mõõtmisel. Seejuures näitab liikuv osuti täpse algus- ja lõppkoha. Tänu kokkuklapitavale konstruktsioonile ja transpordikotile on kaugusmõõturi transportimine lihtne. Üldised ohutusjuhised – Kasutage seadet eranditult spetsikatsioonide piires vastavalt selle kasutusotstarbele. – Mõõteseadet hoida lastele kättesaamatus kohas! – Seadme ehitust ei tohi muuta. – Ärge laske seadmele mõjuda mehaanilist koormust, ülikõrgeid temperatuure, niiskust ega tugevat vibratsiooni. – Vältige võimalusel niiskust ja liiva, puhastage pärast kasutamist – Pidage transpordiasendist kokkupanemisel silmas muljumisohtu – Palun järgige kohalike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta. – Enne patarei eemaldamist lülitage seade välja. Ohutusjuhised Elektromagnetilise kiirgusega ümber käimine – Mõõteseade täidab elektromagnetiline ühilduvuse eeskirju ja piirväärtusi vastavalt EMC direktiivile 2014/30/EL. – Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu. – Mõõtetäpsust võivad mõjutada kasutamine suure pinge või tugevate elektromagnetiliste vahelduvväljade läheduses.RollPilot D12

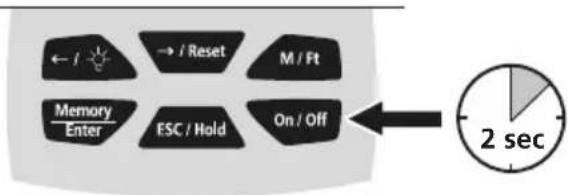

2 sec ON/OFF Mõõtmise alustamiseks tuleb Hold-funktsioon välja lülitada.

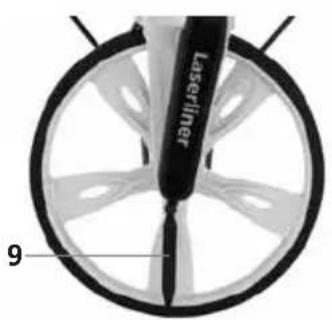

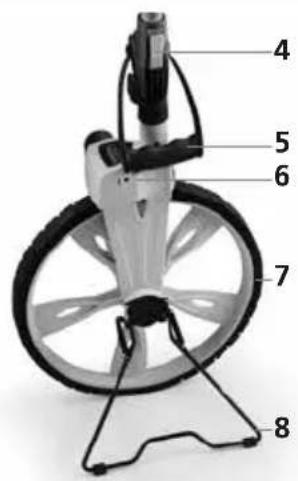

LCD-näidik Juhtklahvid Libisemiskindel käepide Fiksaatorhoob Käepide kandmiseks Patareipesa Mõõteratas ümbermõõduga 1 m Tugijalg (lahtiklapitav) Liikuv osuti lähte- ja lõppkoha märkimiseks

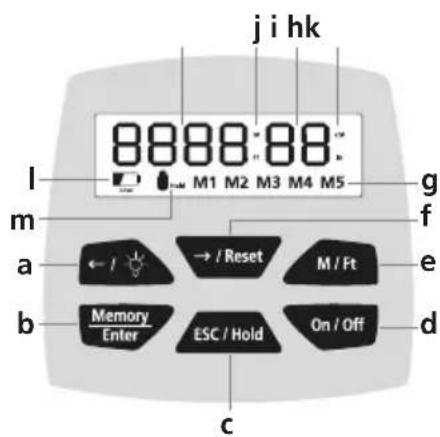

Näidiku taustvalgus sees/väljas / mälupesa valimine Mälufunktsioon Hold-funktsioon mõõteväärtustekseerimiseks sees/väljas Klahv SEES/VÄLJAS Mõõtühiku muutmine: m/ft (m/jalg) Mõõteväärtuse kustutamine / mälupesa valimine Mõõteväärtuste mälupesad M1–M5 Mõõtühik cm/toll Mõõteväärtus, cm/toll Mõõtühik m/jalg Mõõteväärtus, m/jalg Patarei vähene laetus Hold-funktsiooni sümbol

Avage patareide (6) ja pange sisse 9V-patarei. Pöörake sealjuures tähelepanu õigele polaarsusele. Patarei sisestamine

Hold-funktsioon Hold-funktsioon on aktiveeritud siis, kui näidikul kuvatakse Hold-sümbol ja mõõteväärtus vilgub. Näidikul hoitakse tegelikku mõõteväärtust.68

Olemasolevad mõõteväärtused kirjutatakse üle.

Mälufunktsiooni aktiveerimisel kuvatakse alati pessa M1 salvestatud väärtus. Tegelikult mõõdetud väärtus kuvatakse uuesti siis, kui see on salvestatud soovitud pessa (M1–M5).

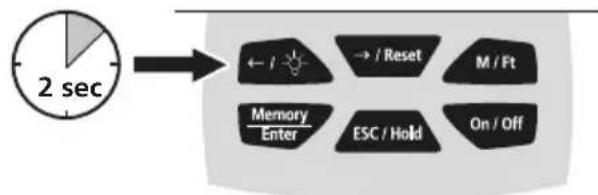

Näidiku taustvalgustus Lülitage halva nähtavuse tingimustes näidiku taustvalgustus sisse. Patareide säästmiseks lülitub taustvalgustus 15 sekundi möödudes automaatselt välja. Klahvi uuesti vajutamisega saab seda uuesti sisse lülitada.

Mõõtühiku muutmine m (cm) / jalg (toll) Mõõdetud tulemus kustutatakse. Mõõteväärtuse kustutamine

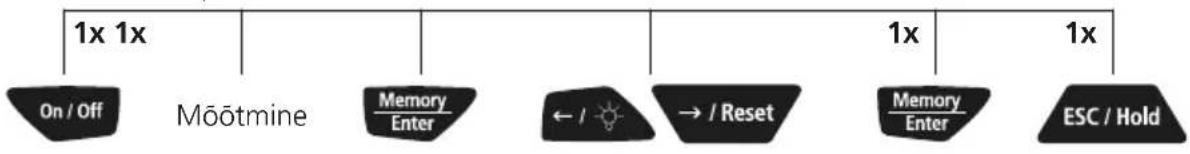

Mõõteväärtuste salvestamine Seadmel on mõõteväärtuste salvestamiseks sisemälu, kuhu mahub 5 tulemust. Valitud mälupesa näitab tähise M1 ... M5 vilkumine. Seadme sisselülitamine Mälupesa valimine Salvestamine Menüüst lahkumine Mõõtmine

Mõõteväärtuste kuvamine Seadme sisselülitamine Mälupesa valimine Menüüst lahkumine

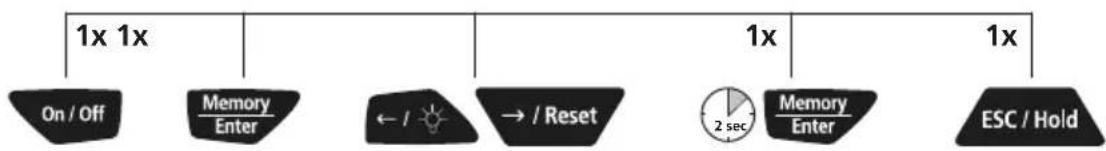

Mõõteväärtuste mälu kustutamine Seadme sisselülitamine Mälupesa valimine Kustutamine Menüüst lahkumineRollPilot D12

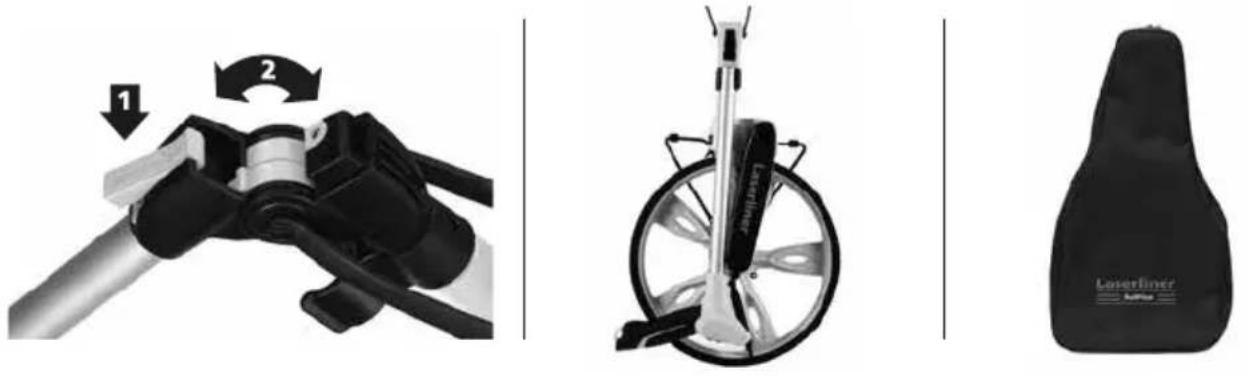

Tehnilised andmed (Jätame endale õiguse tehnilisteks muudatusteks. 23W13) Täpsus ± 0,1% Mõõtepiirkond 0 – 9.999,99 m Mõõteratta raadius 159 mm Mõõteratta ümbermõõt 1000 mm Funktsioonid Pikkuse mõõtmine, Pikkuste liitmine ja lahutamine Mõõtühikud ft, m Mälu 5 mälukohaga Automaatne väljalülitumine pärast 5 minutit (muutumatu ekraaninäidu korral) Toide 1 x 9V 6LR61 (9V plokk) Töötemperatuur 0 … 40 °C Hoidmistemperatuur -20 °C … 70 °C Mõõtmed (L × K × S) 318 x 1000 x 140 mm Mass (koos patareiga) 2100 g ELi ja UK nõuded ja utiliseerimine Seade täidab kõik nõutavad normid vabaks kaubavahetuseks ELi ja UK piires. See toode, kaasa arvatud tarvikud ja pakend, on elektriseade, mis tuleb väärtuslike toorainete tagasisaamiseks suunata Euroopa ja UK kasutatud elektri- ja elektroonikaseadmete, akude ja pakendite direktiividele keskkonnasõbralikku taaskasutusse. Edasised ohutus- ja lisajuhised aadressil: https://www.laserliner.com Kokkuklappimine transportimiseks Juhised hoolduse ja hoolitsuse kohta Puhastage kõik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Võtke patareid(d) enne pikemat ladustamist välja. Ladustage seadet puhtas, kuivas kohas. Kalibreerimine Mõõteseadet tuleb mõõtmistulemuste täpsuse tagamiseks regulaarselt alibreerida ja kontrollida. Me soovitame kohaldada üheaastast kalibreerimisintervalli. Võtke ühendust oma edasimüüjaga või pöörduge ettevõtte UMAREX-LASERLINER klienditeenindusosakonna poole.70
