MODE D'EMPLOI RollPilot D12 Laserliner

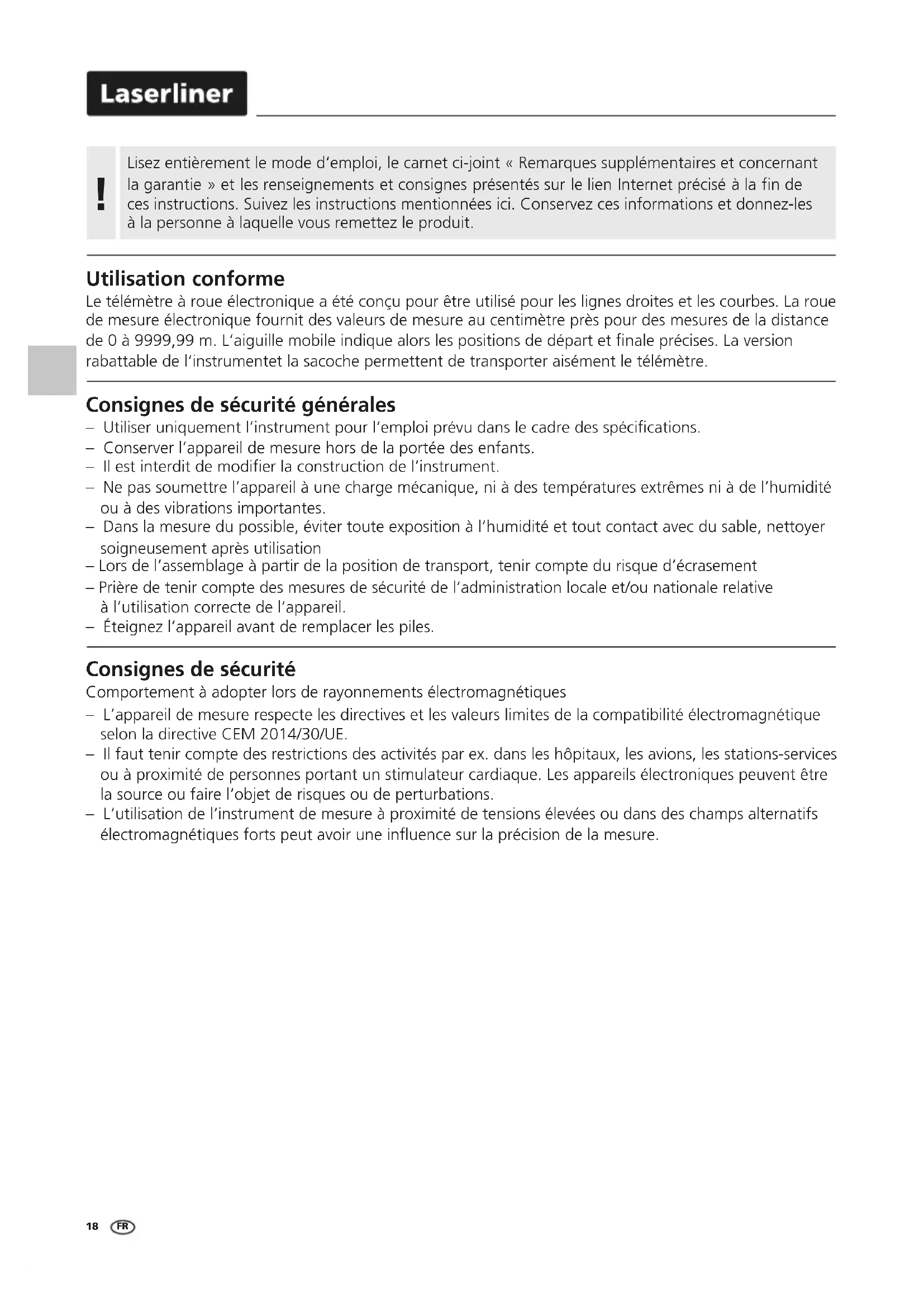

Lisez entièrement le mode d'emploi, le carnet ci-joint « Remarques supplémentaires et concernant la garantie » et les renseignements et consignes présentés sur le lien Internet précisé à la fin de ces instructions. Suivez les instructions mentionnées ici. Conservez ces informations et donnez-les à la personne à laquelle vous remettez le produit.

Utilisation conforme

Le télémètre à roue électronique a été conçu pour être utilisé pour les lignes droites et les courbes. La roue de mesure électronique fournit des valeurs de mesure au centimètre près pour des mesures de la distance de 0 à 9999,99 m. L'aiguille mobile indique alors les positions de départ et finales précises. La version rabattable de l'instrument et la sacoche permettent de transporter aisément le télémètre.

Consignes de sécurité générales

• Utiliser uniquement l'instrument pour l'emploi prévu dans le cadre des spécifications.
• Conserver l'appareil de mesure hors de la portée des enfants.
• Il est interdit de modifier la construction de l'instrument.
• Ne pas soumettre l'appareil à une charge mécanique, ni à des températures extrêmes, ni à de l'humidité ou à des vibrations importantes.
• Dans la mesure du possible, éviter toute exposition à l'humidité et tout contact avec du sable, nettoyer soigneusement après utilisation. Lors de l'assemblage à partir de la position de transport, tenir compte du risque d'écrasement.
• Prière de tenir compte des mesures de sécurité de l'administration locale et/ou nationale relative à l'utilisation correcte de l'appareil.
• Éteignez l'appareil avant de remplacer les piles.

Consignes de sécurité

Comportement à adopter lors de rayonnements électromagnétiques

• L'appareil de mesure respecte les directives et les valeurs limites de la compatibilité électromagnétique selon la directive CEM 2014/30/UE.
• Il faut tenir compte des restrictions des activités, par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l'objet de risques ou de perturbations.
• L'utilisation de l'instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs électromagnétiques forts peut avoir une influence sur la précision de la mesure.

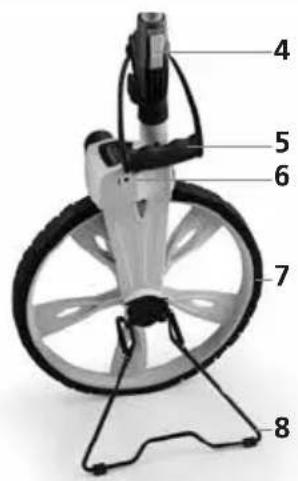

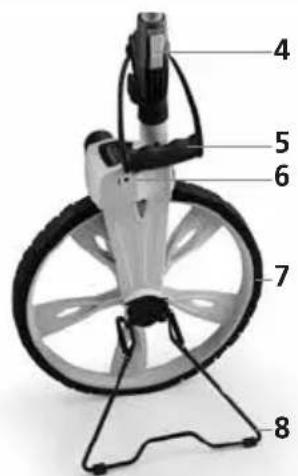

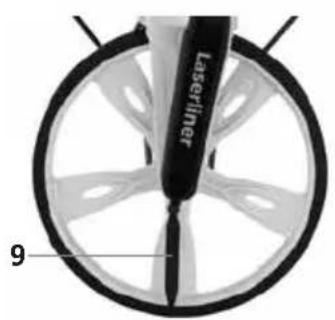

1 Afficheur à cristaux liquides 2 Touches de commande 3 Poignée antidérapante 4 Levier d'arrêt 5 Poignée de transport 6 Compartiment à piles 7 Roue de mesure ayant 1 m de circonférence 8 Béquille (escamotable) 9 Aiguille mobile permettant d'indiquer les positions de départ et finale

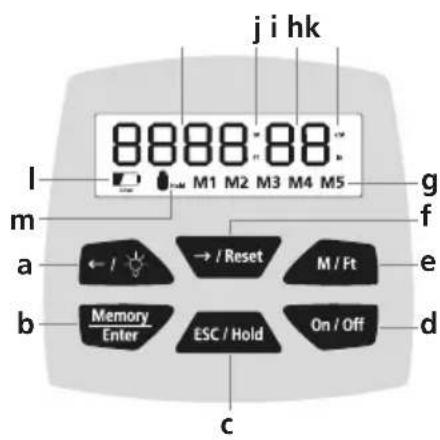

a Eclairage de l'afficheur activé/désactivé Sélection de l'emplacement de mémoire b Fonction de mémorisation c Fonction Hold activée/désactivée d Interrupteur MARCHE / ARRET e Commutation entre les unités de mesure : m / ft (pieds) f Effacement de la valeur de mesure / Sélection de l'emplacement de mémoire g Mémoire des valeurs de mesure M1 à M5 h Unité de mesure cm / pouce i Valeur de mesure cm / pouce j Unité de mesure m/feet (pieds) k Valeur de mesure m / feet (pieds) l Charge faible des piles m Symbole de la fonction Hold

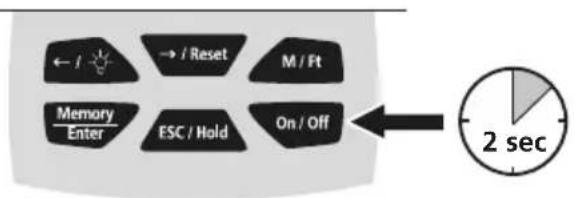

Installation de la pile

Ouvrez le compartiment à pile (6) et insérez une pile de 9V. Veillez à ce que la polarité soit correcte.

La fonction Hold est activée dès que le symbole Hold s'affiche à l'écran et que la valeur mesurée clignote. La valeur mesurée actuelle est conservée.

La fonction Hold doit être désactivée afin de pouvoir commencer à mesurer.

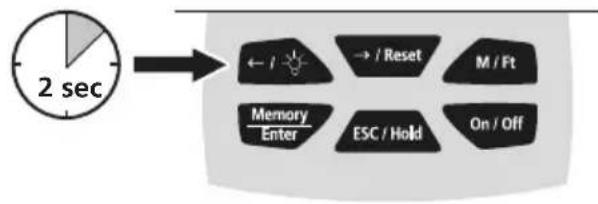

4 Éclairage de l'écran

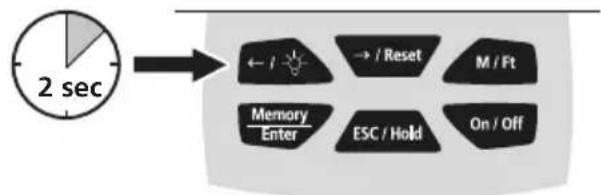

Allumer l'éclairage de l'écran en cas de mauvaise visibilité. Pour ne pas trop user les piles, l'éclairage s'éteint automatiquement après 15 secondes. Il suffit de réappuyer sur la touche pour allumer l'éclairage de l'écran.

Changement d'unité de mesure

m (cm) / ft (po) La valeur mesurée actuelle est effacée.

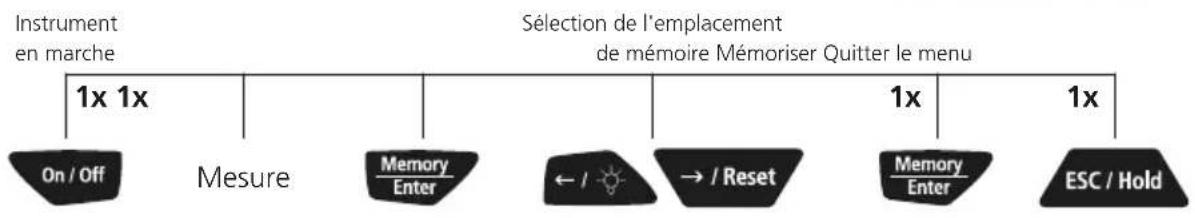

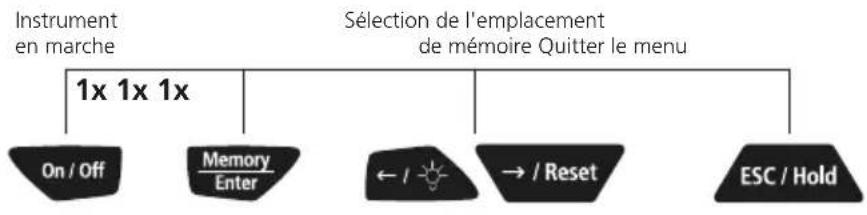

7 Mémorisation des valeurs mesurées

L'instrument dispose d'une mémoire interne des valeurs de mesure, permettant d'enregistrer 5 entrées. L'emplacement de mémoire sélectionné est indiqué par le clignotement de M1 à M5.

Les valeurs de mesure existantes sont écrasées.

La valeur M1 s'affiche systématiquement en activant la fonction de mémoire. La valeur de mesure actuelle réapparaît dès qu'elle a été enregistrée à l'emplacement souhaité (M1 à M5).

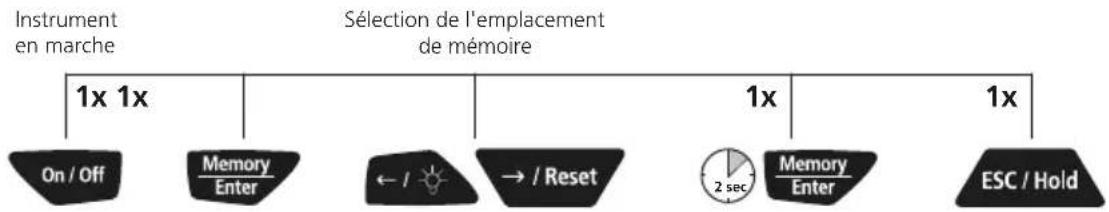

Suppression de la mémoire des valeurs mesurées

10 Rabat pour le transport

Remarques concernant la maintenance et l'entretien

Nettoyer tous les composants avec un chiffon légèrement humide et éviter d'utiliser des produits de nettoyage, des produits à récurer ou des solvents. Retirer la/les pile(s) avant tout stockage prolongé de l'appareil. Stocker l'appareil à un endroit sec et propre.

Calibrage

Il est nécessaire de calibrer et de contrôler régulièrement l'instrument de mesure afin de garantir la précision des résultats de la mesure. Nous recommandons de passer une fois par an un calibrage. Communiquez avec votre distributeur ou le service après-vente d'UMAREX-LASERLINER.

Données techniques (Sous réserve de modifications techniques. 23W13)
Précision	± 0,1%
Portée 0 – 9.999,99 m
Rayon de la roue de mesure 159 mm
Circonférence de la roue de mesure 1000 mm
Fonctions Mesure de la longueur, Addition et soustraction des longueurs
Unités ft, m
Mémoire 5 emplacements de mémoire
Arrêt automatique après 5 minutes (avc affichageinchangé)
Alimentation électrique 1 x 9V 6LR61 (Pile bloc 9V)
Température de fonctionnement 0 ... 40 °C
Température de stockage -20 °C ... 70 °C
Dimensions (I x h x p) 318 x 1000 x 140 mm
Poids (piles incluses) 2100 g

Réglementations UE et GB et élimination des déchets

L'appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l'Union européenne et au Royaume-Uni.

Ce produit, y compris les accessoires et l'emballage, est un appareil électrique qui doit faire l'objet d'un recyclage respectueux de l'environnement conformément aux directives européennes et du Royaume-Uni sur les anciens appareils électriques et électroniques, les piles et les emballages afin de recueillir les matières premières précieuses.

Autres remarques complémentaires et consignes de sécurité sur https://www.laserliner.com
