MANUALE UTENTE RollPilot D12 Laserliner

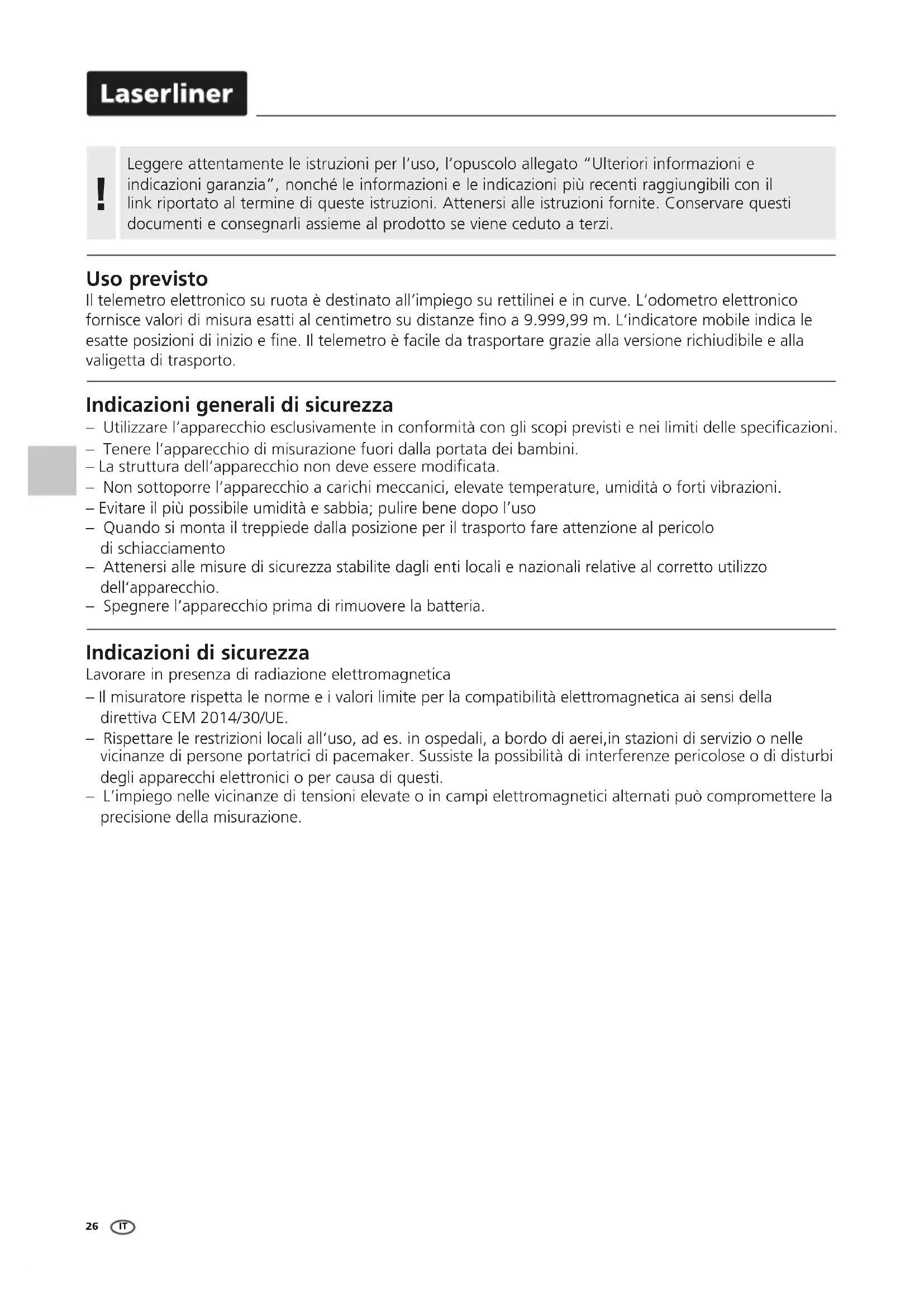

Leggere attendamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni eindicazioni garanzia", nonché le informazioni e leindicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Attenersi alle istruzioni fornite. Conservare quostdocumenti e consegnarli assieme al prodotto se vieneceduto a terzi.

Uso previsto

Il telemetro elettronico su ruota è destinato all'impiego su rettilinei e in curve. L'odometro elettronico fornisce valori di misura esatti al centimetro su distance fino a 9.999,99 m. L'indicatore mobile indica le esatte posizioni di inizio e fine. Il telemetro è facile da trasportare grazie alla versione richiudibile e alla valigetta di trasporto.

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Tenere l'apparecchio di misurazione fuori alla portata dei bambini.
• La struttura dell'apparecchio non deve essere modificata.
  Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Evitare il più possibile umidità e sabbia; pulire bene après l'uso
• Quando si monta il treppiede alla posizione per il trasporto fare attenzione al pericolodi schiacciamento
• Attenersi alle misure di sicurezza stabilite dagli enti locali e nazionali relative al corretto utilizzato dell'apparecchio.
• Spagnere l'apparecchio prima di rimuovere la batteria.

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

• Il misuratore rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE.
  Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Sussiste la possibilità di interferenze pericolose o di disturbi degli apparecchi elettronici o per causa di questi.
• L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati cui po compromettere la precisione della misurazione.

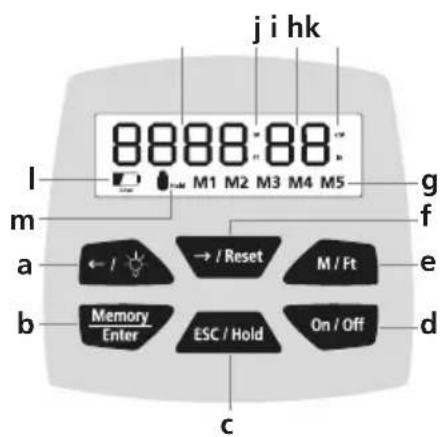

1 Display LC
2 Tasti di lavoro
3 Manico antiscivolo

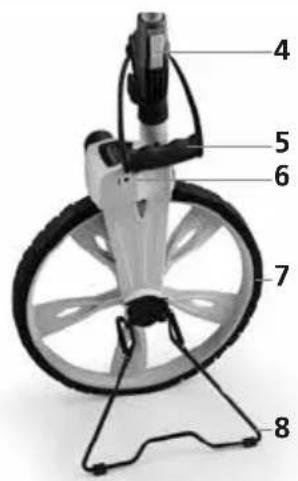

4 Leva di blocco
5 Maniglia di trasporto
6 Vano batterie
7 Odometro con 1 m di circonferenza
8 Supporto (ribaltabile)

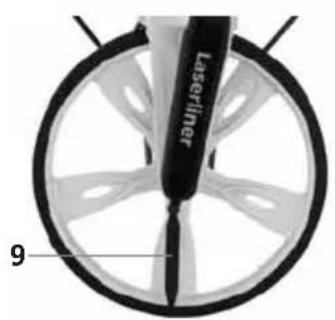

9 Indicatore mobile per le posizioni di inizio e di fine

a Illuminazione display on/off / Selezione spazio di memoria
b Funzione di memoria
c Funzione Hold on/off
d Tasto ON/OFF
e Cambio unità di misura: m / ft
f Cancellazione valore misurato / Selezione spazio di memoria
g Memoria valori misurati M1-M5
h Unità di misura cm / inch
i Valore misurato cm / inch
j Unità di misura m/feet
k Valore misurato m/feet
Batteria quasi scarica
m Simbolo funzione Hold

1 Installazione della pila

Apriere il vano della pila (6) e collocarvi una pila da 9 V. Fare attenzione alle corretta polarità.

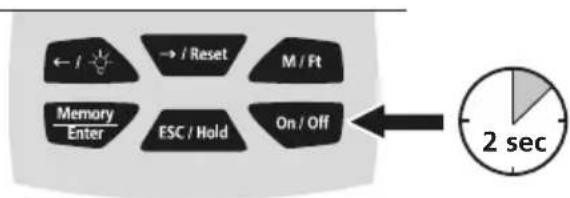

ON/OFF

Funzione Hold

La funzione Hold è attiva quando sul display è visualizzato il symbolo Hold è il valore misurato lampeggia. Viene mantenuto l'ultimo valore misurato.

Per poter iniziare a eseguire la misurazione, si deve disattivare la funzione Hold.

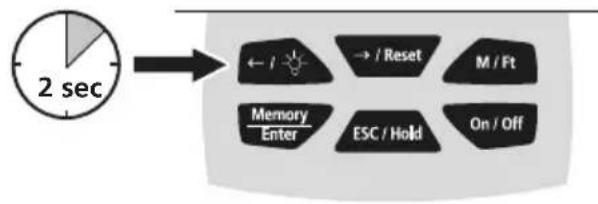

4 Illuminazione del display

In condizioni di scarsa luminosità accendere l'illuminazione del display. L'illuminazione si spegne automaticamente dopo 15 secondi per ridurre il consumo delle batterie. Premendo nuovamente il tasting, si riaccende.

Cambio dell'unità di misura

m (cm) / ft (in) Viene cancellato l'ultimo valore misurato.

Cancellazione del valore misurato

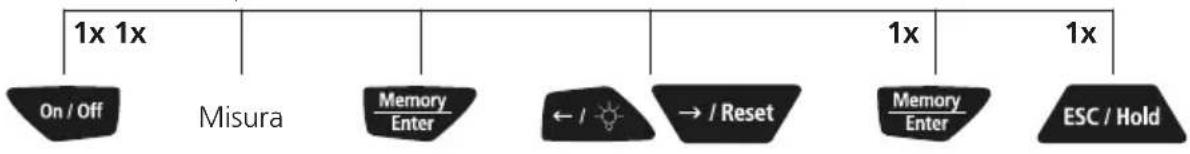

Salvataggio dei valori misurati

L'apparecchio ha una memoria interna per il salvataggio di 5 valori misurati. Lo spazio di memoria selezionato è visualizzato dal lampeggiare di M1 ... M5.

Apparechio

acceso Selezionare spazio memoria Salvare Uscire dal menu

I valori misurati presenti vengono sovrascritti.

All'attivazione della funzione di memoria viene sempre indicato il valore M1. Il valore misurato attuale viene di nuovo visualizzato non appena viene salvato nella posizione desiderata (M1 - M5).

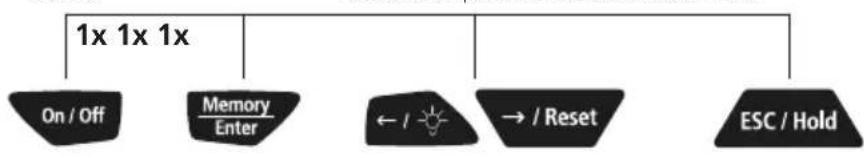

8 Visualizzazione dei valori misurati

Apparechio

acceso

Selezionare spazio memoria Uscire dal menu

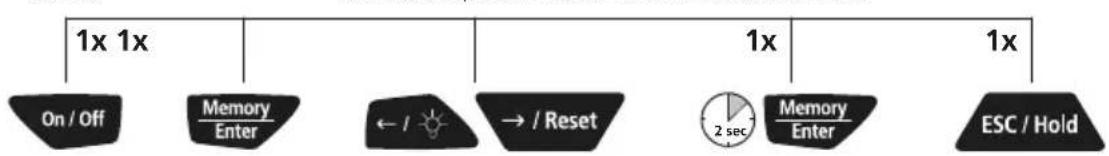

Cancellazione della memoria dei valori misurati

Apparechio

acceso

Selezionare spazio memoria Cancellare Uscire dal menu

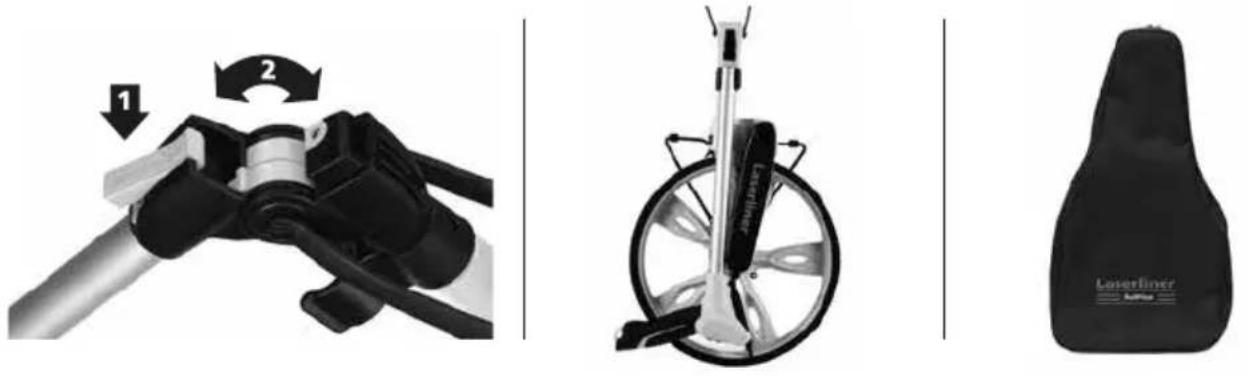

10 Chiusura per il trasporto

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovero la batteria/le batterie prima di un immagazzinamento prolongato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente, affinché sia sempre assicurata la precisione dei risultati di misura. Consigliamo intervalli di calibrazione annuali. Contattare il proprio rivenditore specializzato oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

Dati tecnici (Con riserva di modifiche tecniche. 23W13)
Precisione	± 0,1%
Portata 0 - 9.999,99 m
Raggio ruota di misura 159 mm
Circonferenza dell'odometro 1000 mm
Funzioni Misura della lunghezza, Addizione e sottrazione di lunghezze
Units ft, m
Memoria 5 spazi di memoria
Spegnimento automaticobero 5 minuti (se non si cambia schermata del display)
Alimentazione elettrica 1 x 9V 6LR61 (Blocco da 9V)
Temperatura d'esercizio 0 ... 40 °C
Temperatura di stoccaggio -20 °C ... 70 °C
Dimensioni (L x A x P) 318 x 1000 x 140 mm
Peso (comprese batterie) 2100 g

Disposizioni valide in UE e Regno unito e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE e del Regno unito.

Questo prodotto, accessori e imballaggio inclusi, è un apparecchio elettrico che deve essere riciclato nel rispetto dell'ambiente secondo le direttive europee e del Regno Unito in materia di rifiuti di apparecchiature elettriche ed elettroniche, batterie e imballaggiosi da recuperare preziose materie prime.

Per ulteriori informazioni eindicazioni di sicurezza:

https://www.laserliner.com
