ПОСІБНИК КОРИСТУВАЧА RollPilot D12 Laserliner

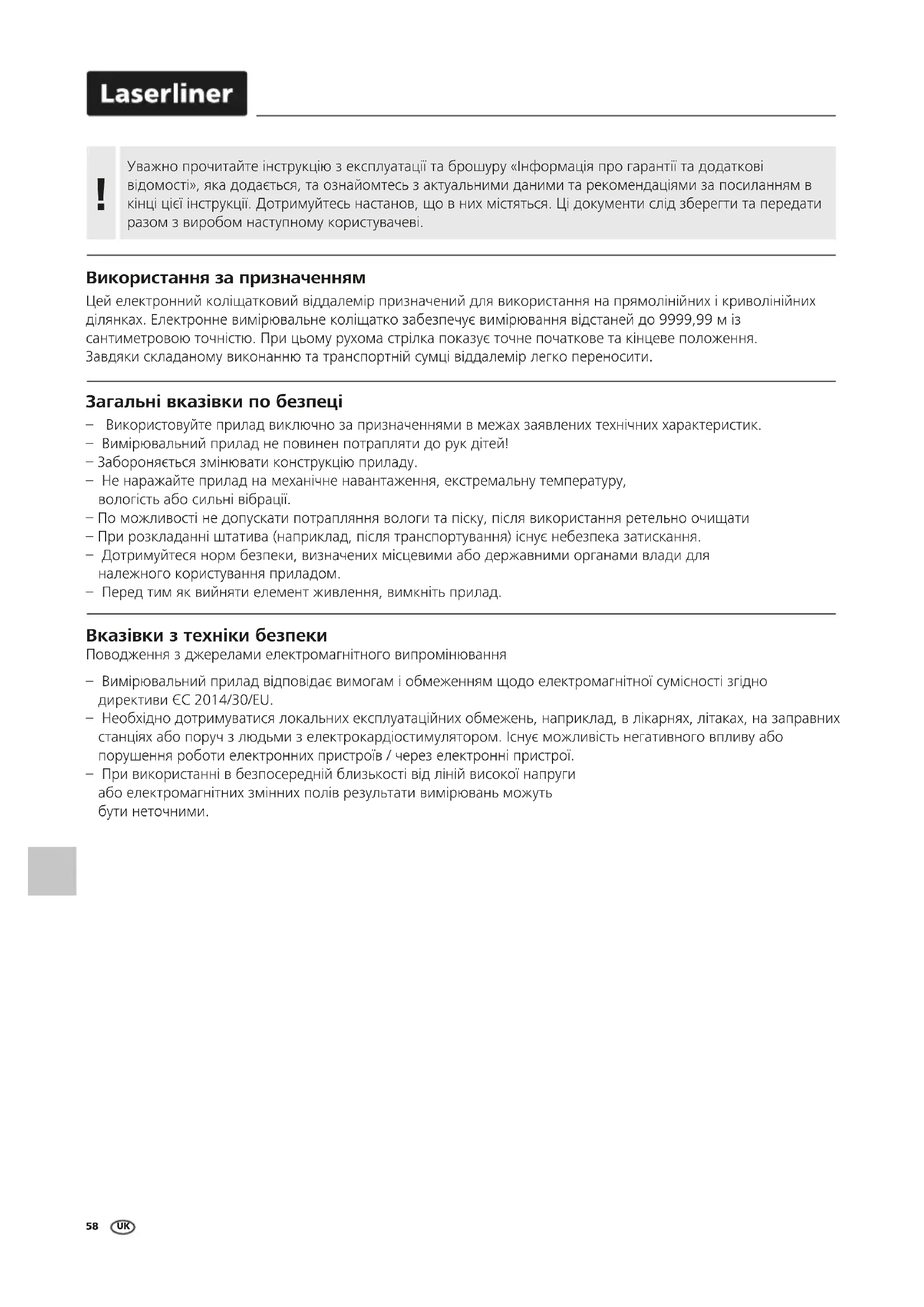

Уважно прочитайте інструкцію з експлуатації та брошуру «Інформація про гарантії та додаткові відомості», яка додається, та ознайомтесь з актуальними даними та рекомендаціями за посиланням в кінці цієї інструкції. Дотримуйтесь настанов, що в них містяться. Ці документи слід зберегти та передати разом з виробом наступному користувачеві.

Використання за призначенням Цей електронний коліщатковий віддалемір призначений для використання на прямолінійних і криволінійних ділянках. Електронне вимірювальне коліщатко забезпечує вимірювання відстаней до 9999,99 м із сантиметровою точністю. При цьому рухома стрілка показує точне початкове та кінцеве положення. Завдяки складаному виконанню та транспортній сумці віддалемір легко переносити. Загальні вказівки по безпеці – Використовуйте прилад виключно за призначеннями в межах заявлених технічних характеристик. – Вимірювальний прилад не повинен потрапляти до рук дітей! – Забороняється змінювати конструкцію приладу. – Не наражайте прилад на механічне навантаження, екстремальну температуру, вологість або сильні вібрації. – По можливості не допускати потрапляння вологи та піску, після використання ретельно очищати – При розкладанні штатива (наприклад, після транспортування) існує небезпека затискання. – Дотримуйтеся норм безпеки, визначених місцевими або державними органами влади для належного користування приладом. – Перед тим як вийняти елемент живлення, вимкніть прилад. Вказівки з техніки безпеки Поводження з джерелами електромагнітного випромінювання – Вимірювальний прилад відповідає вимогам і обмеженням щодо електромагнітної сумісності згідно директиви ЄС 2014/30/EU. – Необхідно дотримуватися локальних експлуатаційних обмежень, наприклад, в лікарнях, літаках, на заправних станціях або поруч з людьми з електрокардіостимулятором. Існує можливість негативного впливу або порушення роботи електронних пристроїв / через електронні пристрої. – При використанні в безпосередній близькості від ліній високої напруги або електромагнітних змінних полів результати вимірювань можуть бути неточними.RollPilot D12

2 sec ON/OFF Щоб уможливити подальше вимірювання, необхідно вимкнути функцію утримання. РК-дисплейкнопки керуваннянеслизька рукояткаважіль фіксаціїручка для перенесеннябатарейний відсіквимірювальне коліщатко окружністю 1 мніжка (складана)рухома стрілка для визначення початкового та кінцевого положення

увімкнення/вимкнення підсвічування дисплея / вибір місця в пам'ятіфункція запам'ятовуванняувімкнення/вимкнення функції утримання показанькнопка ввімкнення/вимкненняперемикання одиниць виміру: м / футивидалення виміру / вибір місця в пам'ятізапам'ятовувач M1-M5одиниця виміру см / дюймвиміряне значення см / дюймодиниця виміру м / футвиміряне значення м / футнизький заряд батареїзначок функції утримання

Відкрийте батарейний відсік (6) та вставте батарею на 9 В. При цьому зверніть увагу на правильну полярність. Вставлення батареї

Функція утримання показань Функція утримання починає діяти, коли на дисплеї з'являється значок утримання та блимає виміряне значення. На дисплеї затримується індикація щойно виміряного значення.60

Наявні виміряні значення заміняються новими. Після вмикання функції запам‘ятовування завжди відображується значення M1. Щойно виміряне значення знову з‘являється, якщо воно збережене в бажаному місці (M1 - M5).

Підсвічування дисплея В умовах недостатньої видимості вмикайте підсвічування дисплея. З метою заощадження енергії батарейок через 15 секунд підсвічування автоматично вимикається. Його можна знову увімкнути, ще раз натиснувши цю кнопку.

Перемикання одиниць виміру м (см) / фут (дюйм) Видаляється виміряне значення, що наразі відображується. Видалення виміряного значення

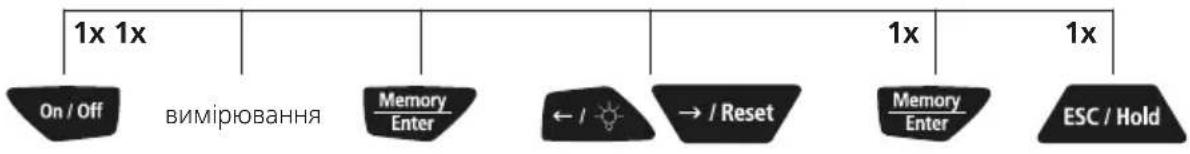

Запам'ятовування вимірів Прилад має вбудований запам'ятовувач вимірів для 5 записів. На обране місце в пам'яті вказує блимаючий символ M1 … M5.увімкнення приладу вибір місця в пам'яті запам'ятовування вихід з менювимірювання

Індикація виміряного значення увімкнення приладувибір місця в пам'яті вихід з меню

Очищення запам'ятовувача увімкнення приладувибір місця в пам'яті очищення вихід з менюRollPilot D12

± 0,1% Дальність 0 – 9.999,99 м Радіус коліщати 159 мм Окружність виміряльного коліщатка 1000 мм Функції Вимірювання довжини, Додавання і віднімання довжин Одиниці вимірювання ft, m Пам‘ять 5 місць пам‘яті Автоматичне вимкнення через 5 хвилин (якщо показники на дисплеї не змінюються) Електроживлення 1 x 9V 6LR61 («Крона», 9В) Робоча температура 0 … 40 °C Температура зберігання -20 °C … 70 °C Габаритні розміри (Ш x В x Г) 318 x 1000 x 140 мм Маса (з батарейками) 2100

Приписи ЄС та Великобританії та утилізація Цей пристрій відповідає всім необхідним нормам, які регламентують вільний товарообіг на території ЄС та Великої Британії. Цей виріб, включаючи комплектуючі та упаковку, є електричним пристроєм, який згідно з директивами ЄС та Великобританії про старі електричні та електронні пристрої, елементи живлення, акумулятори та пакувальні матеріали повинен бути передано на утилізацію екологічно безпечним способом з метою отримання цінної

Детальні вказівки щодо безпеки й додаткова інформація на сайті: https://www.laserliner.com Складання для транспортування Інструкція з технічного обслуговування та догляду Всі компоненти слід очищувати зволоженою тканиною, уникати застосування миючих або чистячих засобів, а також розчинників. Перед тривалим зберіганням слід витягнути елемент (-ти) живлення. Зберігати пристрій у чистому, сухому місці. Калібрування Для забезпечення точності вимірювань прилад мусить бути відкалібрований та підлягає регулярній перевірці. Рекомендуємо проводити калібрування щорічно. З цього приводу ви можете звернутися до вашого продавця або співробітників служби підтримки UMAREX-LASERLINER.62
