INSTRUKCJA OBSŁUGI RollPilot D12 Laserliner

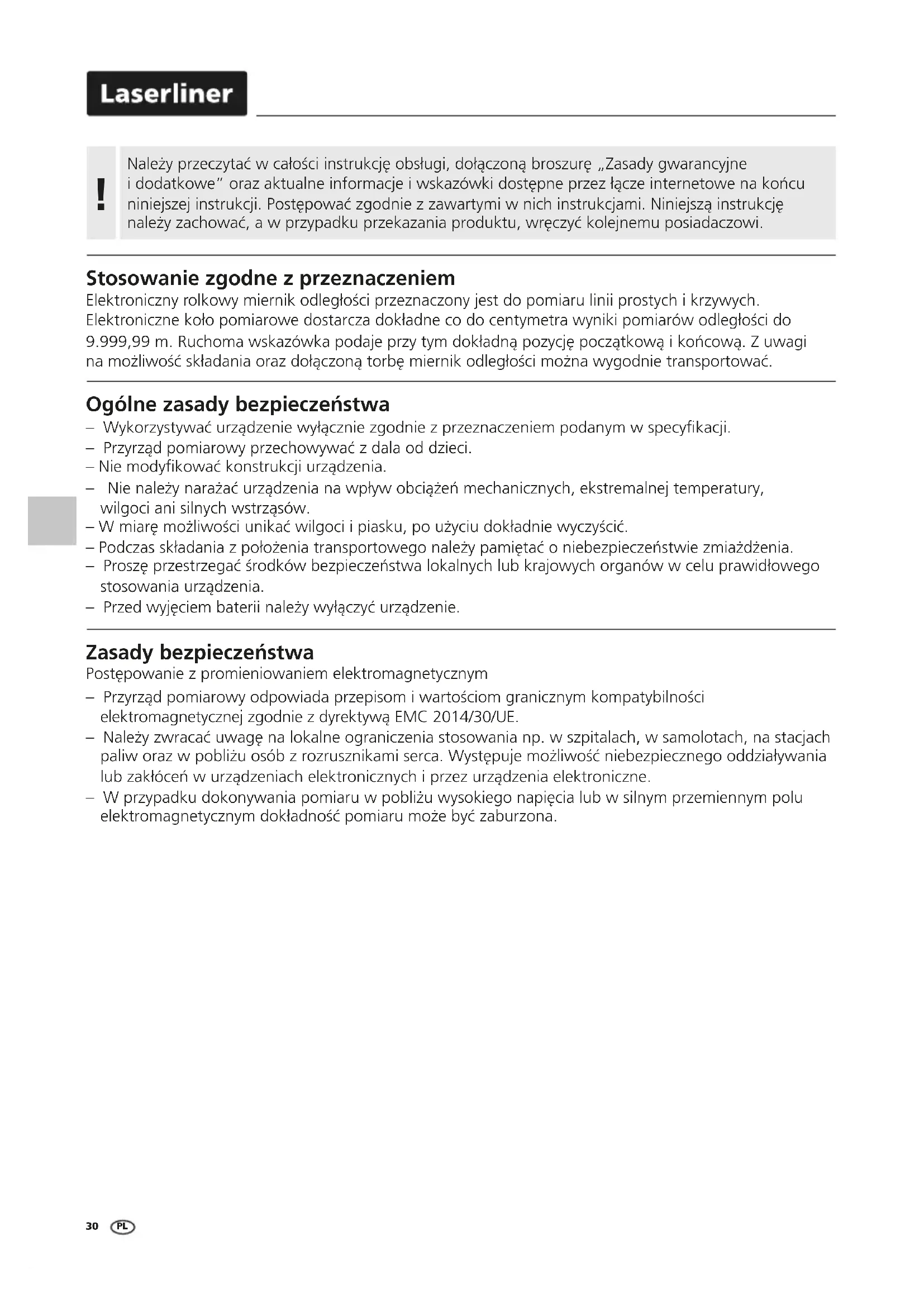

Należy przeczytać wcałości instrukcję obsługi, dołączoną broszurę „Zasady gwarancyjne idodatkowe” oraz aktualne informacje iwskazówki dostępne przez łącze internetowe na końcu niniejszej instrukcji. Postępować zgodnie z zawartymi w nich instrukcjami. Niniejszą instrukcję należy zachować, awprzypadku przekazania produktu, wręczyć kolejnemu posiadaczowi.

Stosowanie zgodne zprzeznaczeniem Elektroniczny rolkowy miernik odległości przeznaczony jest do pomiaru linii prostych i krzywych. Elektroniczne koło pomiarowe dostarcza dokładne co do centymetra wyniki pomiarów odległości do 9.999,99 m. Ruchoma wskazówka podaje przy tym dokładną pozycję początkową i końcową. Z uwagi na możliwość składania oraz dołączoną torbę miernik odległości można wygodnie transportować. Ogólne zasady bezpieczeństwa – Wykorzystywać urządzenie wyłącznie zgodnie z przeznaczeniem podanym w specykacji. – Przyrząd pomiarowy przechowywać z dala od dzieci. – Nie modykować konstrukcji urządzenia. – Nie należy narażać urządzenia na wpływ obciążeń mechanicznych, ekstremalnej temperatury, wilgoci ani silnych wstrząsów. – W miarę możliwości unikać wilgoci i piasku, po użyciu dokładnie wyczyścić. – Podczas składania z położenia transportowego należy pamiętać o niebezpieczeństwie zmiażdżenia. – Proszę przestrzegać środków bezpieczeństwa lokalnych lub krajowych organów w celu prawidłowego stosowania urządzenia. – Przed wyjęciem baterii należy wyłączyć urządzenie. Zasady bezpieczeństwa Postępowanie z promieniowaniem elektromagnetycznym – Przyrząd pomiarowy odpowiada przepisom i wartościom granicznym kompatybilności elektromagnetycznej zgodnie z dyrektywą EMC 2014/30/UE. – Należy zwracać uwagę na lokalne ograniczenia stosowania np. w szpitalach, w samolotach, na stacjach paliw oraz w pobliżu osób z rozrusznikami serca. Występuje możliwość niebezpiecznego oddziaływania lub zakłóceń w urządzeniach elektronicznych i przez urządzenia elektroniczne. – W przypadku dokonywania pomiaru w pobliżu wysokiego napięcia lub w silnym przemiennym polu elektromagnetycznym dokładność pomiaru może być zaburzona.RollPilot D12

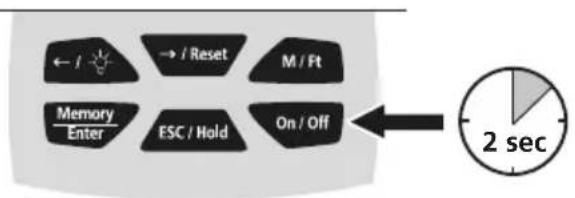

2 sec ON/OFF Aby rozpocząć pomiar, należy dezaktywować funkcję hold.

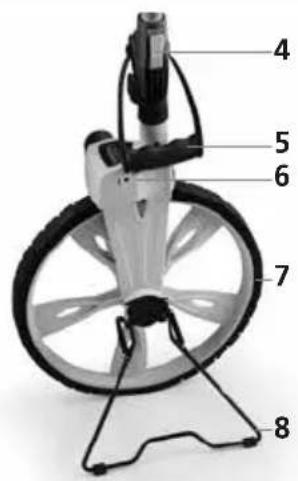

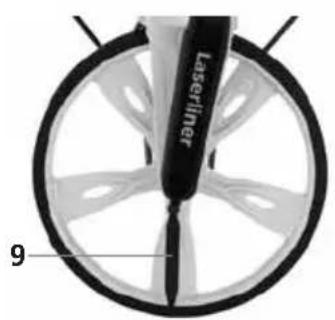

Wyświetlacz LCD Przyciski obsługi Antypoślizgowy uchwyt Drążek ustalający Uchwyt do noszenia Komora baterii Koło pomiarowe o obwodzie 1m Nóżka (składana) Ruchoma wskazówka do ustalania pozycji początku i końca pomiaru

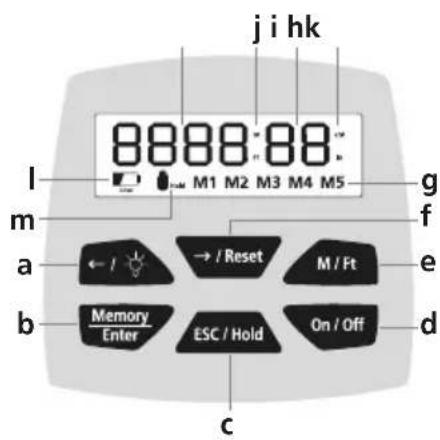

Oświetlenie wyświetlacza WŁ./WYŁ. / Wybór miejsca zapisu Funkcja zapisu Funkcja hold wł./ wył. Przycisk wł./ wył. Przełączenie jednostki: m / ft Usunięcie wartości pomiaru/ wybór miejsca zapisu Miejsca zapisu wartości pomiaru M1-M5 Jednostka pomiaru cm/ inch Wartość pomiaru cm/ inch Jednostka pomiaru m/ feet Wartość pomiaru m/ feet Niski poziom naładowania baterii Symbol funkcji hold

Otworzyć komorę baterii (6) i włożyć baterię 9 V. Zwróć uwagę na prawidłową biegunowość. Wkładanie baterii

Funkcja hold Funkcja hold jest aktywna, jeżeli symbol hold wyświetlany jest na wyświetlaczu, a wartość pomiaru pulsuje. Zatrzymywana jest aktualna wartość pomiaru.32

Istniejące wyniki zostają nadpisane.

Przy aktywowaniu funkcji zapisu wyświetlana jest zawsze wartość M1. Aktualna wartość pomiaru ukazuje się ponownie, gdy zostanie zapisana w wybranym miejscu (M1 - M5).

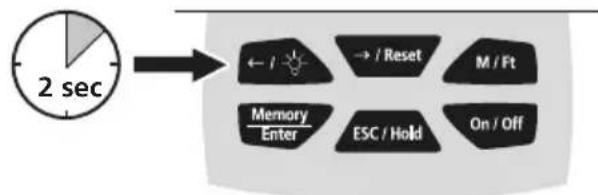

Podświetlenie wyświetlacza W przypadku złej widoczności należy włączyć podświetlenie wyświetlacza. W celu ochrony baterii podświetlenie wyłącza się automatycznie po 15 sekundach. Poprzez ponowne naciśnięcie przycisku można ponownie je włączyć.

Przełączanie jednostki pomiaru m (cm) / ft (in) Usuwana jest aktualna wartość pomiaru. Usunięcie wartości pomiaru

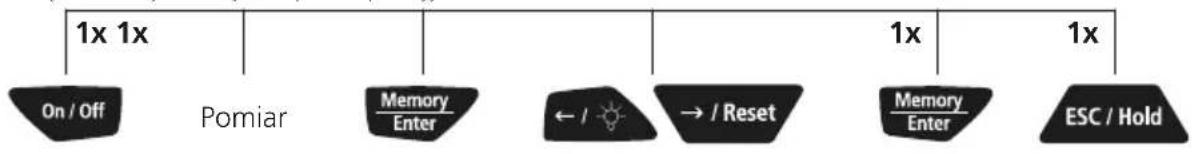

Zapis wartości pomiarów Urządzenie wyposażone jest w wewnętrzną pamięć wyników pomiarów dla 5 wpisów. Wybrane miejsce zapisu sygnalizowane jest pulsowaniem symbolu M1...M5. Włączyć urządzenie Wybór miejsca zapisu Zapis Wyjście z menu Pomiar

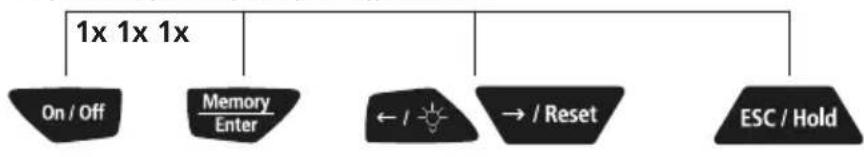

Wyświetlanie wartości pomiarów Włączyć urządzenie Wybór miejsca zapisu Wyjście z menu

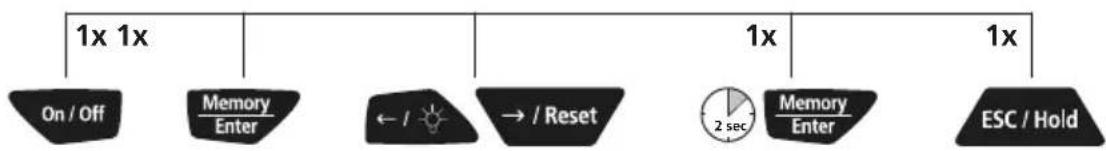

Usuwanie zapisanych w pamięci wartości Włączyć urządzenie Wybór miejsca zapisu Usuwanie Wyjście z menuRollPilot D12

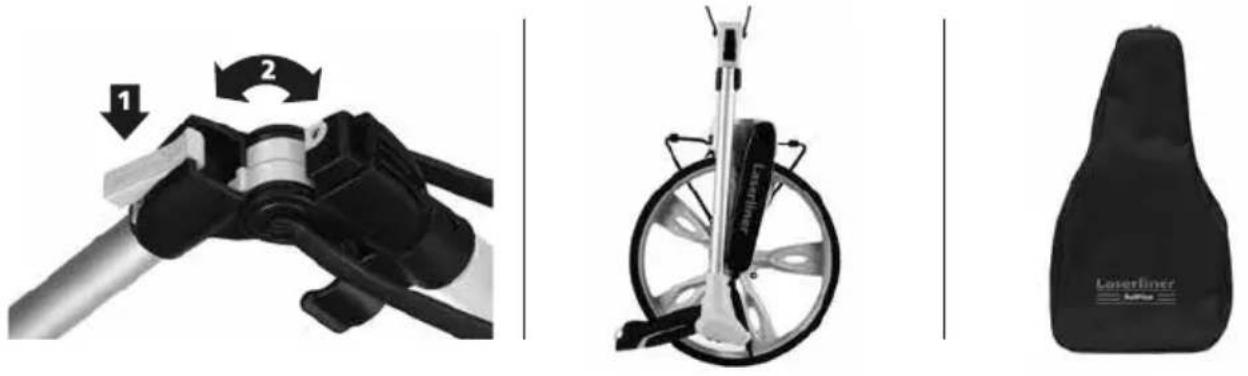

Dane Techniczne (Zmiany zastrzeżone. 23W13) Dokładność ± 0,1% Zasięg 0 – 9.999,99 m Promień koła pomiarowego 159 mm Obwód koła pomiarowego 1000 mm Funkcje Pomiar długości, Dodawanie i odejmowanie długości Jednostki ft, m Pamięć 5 miejsc w pamięci Automatyczne wyłączanie po 5 minutach (przy niezmienionym wskazaniu na wyświetlaczu) Zasilanie w prąd elektryczny 1 x 9V 6LR61 (Blok 9V) Temperatura robocza 0 … 40 °C Temperatura przechowywania -20 °C … 70 °C Wymiary (S x W x G) 318 x 1000 x 140 mm Masa (łącznie z baterią) 2100 g Przepisy UE iUK oraz utylizacja Urządzenie spełnia wszelkie normy wymagane do wolnego obrotu towarów wUE iUK. Ten produkt, wraz zakcesoriami iopakowaniem, jest urządzeniem elektrycznym, które należy poddać recyklingowi wsposób przyjazny dla środowiska, zgodnie zdyrektywami europejskimi ibrytyjskimi dotyczącymi zużytego sprzętu elektrycznego ielektronicznego, baterii iopakowań, wcelu odzyskania cennych surowców. Dalsze wskazówki dotyczące bezpieczeństwa i informacje dodatkowe patrz: https://www.laserliner.com Składanie w celu transportu Wskazówki dotyczące konserwacji i pielęgnacji Oczyścić wszystkie komponenty lekko zwilżoną ściereczką; unikać stosowania środków czyszczących, środków do szorowania i rozpuszczalników. Przed dłuższym składowaniem wyjąć baterie. Przechowywać urządzenie w czystym, suchym miejscu. Kalibracja Przyrząd pomiarowy napięcia musi być regularnie kalibrowany itestowany wcelu zapewnienia dokładności wyników pomiarów. Zalecamy przeprowadzać kalibrację raz na rok. Wtym celu należy skontaktować się ze sprzedawcą lub działem serwisu UMAREX-LASERLINER.34
