BEDIENUNGSANLEITUNG RollPilot D12 Laserliner

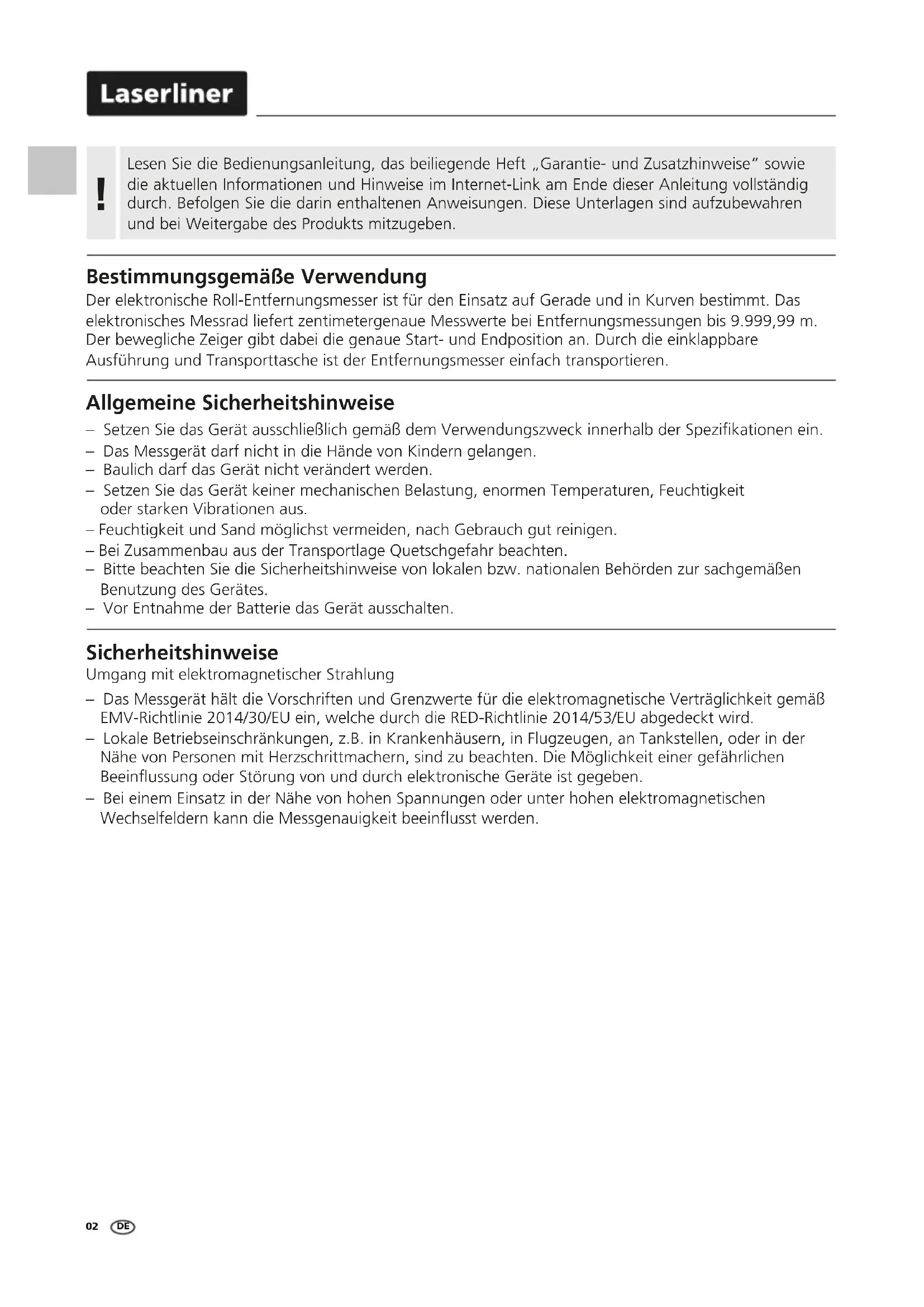

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusammenweis" sowie die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen sind aufzubewahren und bei Weitergabe des Produkts mitzugegeben.

Bestimmungsgemäß Verwendung

Der elektronische Roll-Enternungsmesser ist für den Einsatz auf Gerade und in Kurven bestimmt. Das elektronisches Messrad liefert zentimetergenaue Messwerte bei Enternungsmessungen bis 9.999,99 m. Der bewegliche Zeiger gibt darauf die genaue Start- und Endposition an. Durch die einklappbare Ausführung und Transporttasche ist der Enternungsmesser einfach transportieren.

Allgemeine Sicherheitshinweise

• Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezifikationen ein.
• Das Messgerätarf nicht in die Hande von Kindern gelangen.
  Baulich darfas Gerat nicht verändert werden.
• Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen, Feuchtigkeit oder starken Vibrationen aus.
• Feuchtigkeit und Sand möglichst vermeiden, nach Gebrauch gut reinigen.
• Bei Zusammenbau aus der Transportlage Quetschgefahr beachten.
  -itte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen Benutzung des Gerätes.
  Vor Entnahme der Batterie das Gerät ausschalten.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

• Das Messerat hält die Vorschriften und Grenzwerte für die elektromagnetische Verträgekeit gemäß EMV-Richtlinie 2014/30/EU ein, welche durch die RED-Richtlinie 2014/53/EU abgedeckt wird.
• Lokale Betriebseinschrankungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen Beeinflussung oder Störung von und durch elektronische Geräte ist gegeben.
• Bei einem Einsatz in der Höhe von hohen Spannungen oder unter hohen elektromagnetischen Wechselfeldern kann die Messgenauigkeit beeinflusst werden.

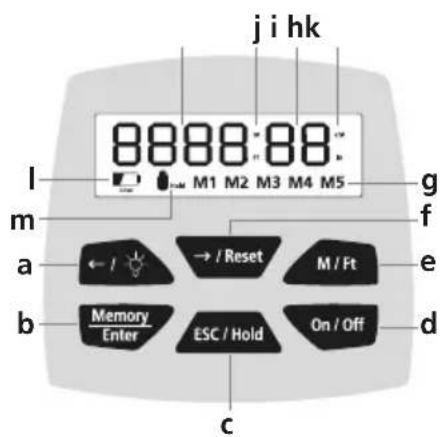

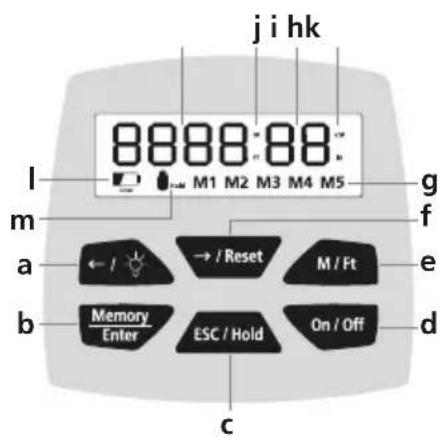

1 LC-Display
2 Bedientasten
3 rutschfester Griff

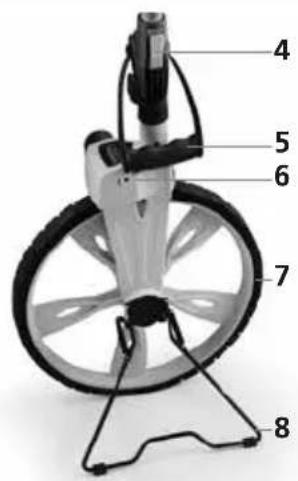

4 Arretierhebel
5 Tragegriff
6 Batteriefach
7 Messrad mit 1m Umfang
8 Stander(ausklappbar)

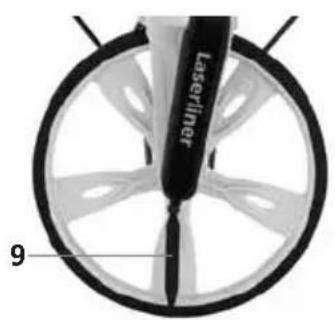

9 beweglicher Zeiger zur Angabe der Start- und Endposition

a Displaybeleuchtung ein/aus / Speicherplatz anwahlen
b Speicherfunktion
c Hold-Funktion ein/aus
d EIN/AUS-Taste
e Messeinheit umschalten: m / ft
f Messwert loschen / Speicherplatz anwahlen
g Messwertspeicher M1-M5
h Messeinheit cm / inch
i Messwert cm / inch
j Messeinheit m / feet
k Messwert m / feet
Batterieladung gering
m Symbol Hold-Funktion

1 Einsetzen der Batterien

Öffnen Sie das Batteriefach (6) und setzen Sie eine 9V Batterie ein. Dabei auf korrekte Polarität achten.

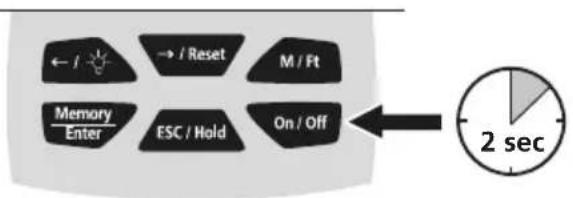

ON/OFF Hold-Funktion

3

Die Hold-Funktion ist aktiviert, wenn das Hold-Symbol im Display erscheint und der Messwert blinkt. Der aktuelle Messwert wird gehalten.

Um mit der Messung beginnen zu konnen, muss die Hold-Funktion deaktiviert werden.

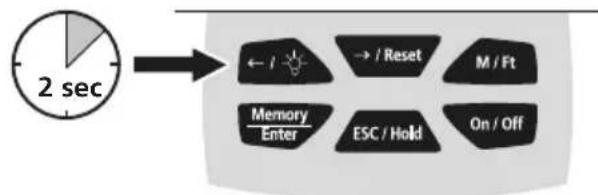

4 Displaybeleuchtung

Schalten Sie bei schlechten Sichtverhältnissen die Displaybeleuchtung ein. Um die Batterien zu schonen, schaltet sich die Beleuchtung nach 15 Sekunden automatisch ab. Durch erneuten Tastendruck kann sie wieder eingeschaltet werden.

Messeinheit umschalten

m (cm) / ft (in) Der aktuelle Messwert wird gelöscht.

6 Messwert Löschen

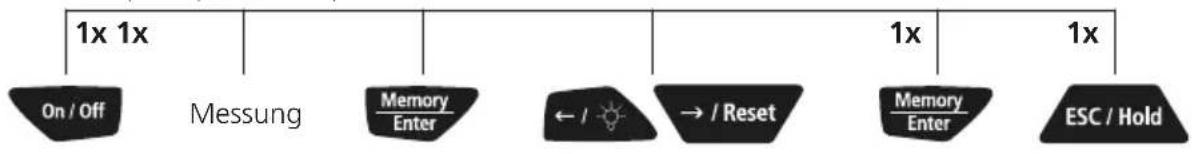

7 Messwerte speichern

Das Gerät verfügbar über einen internen Messwertspeicher für 5 Einträge. Der ausgewählte Speicherplatz wird durch Blinken von M1 ... M5 angezeigt.

Gerät ein Speicherplatz wahlen speichern Menu verlassen

Vorhandene Messwerte werden überschreiben.

Beim Aktivieren der Speicherfunktion wird immer der Wert M1 angezeigt. Der aktuelle Messwert erscheidt wieder, sobald dieser auf dem gewünschten Platz (M1 - M5) gespeichert wird.

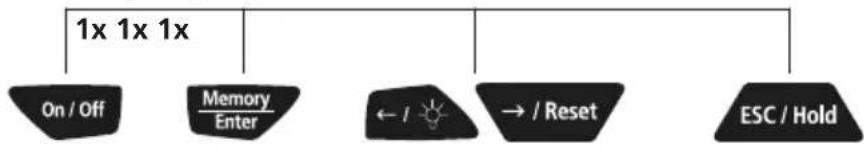

8 Messwerte anzeigen

Gerat ein Speicherplatz wahlen Menu verlassen

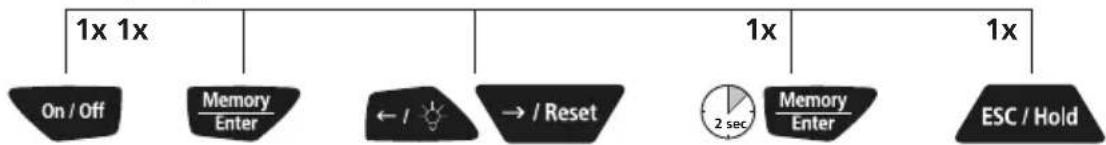

9 Messwertspeicher Löschen

Gerat ein Speicherplatz wahren loschen Menu verlassen

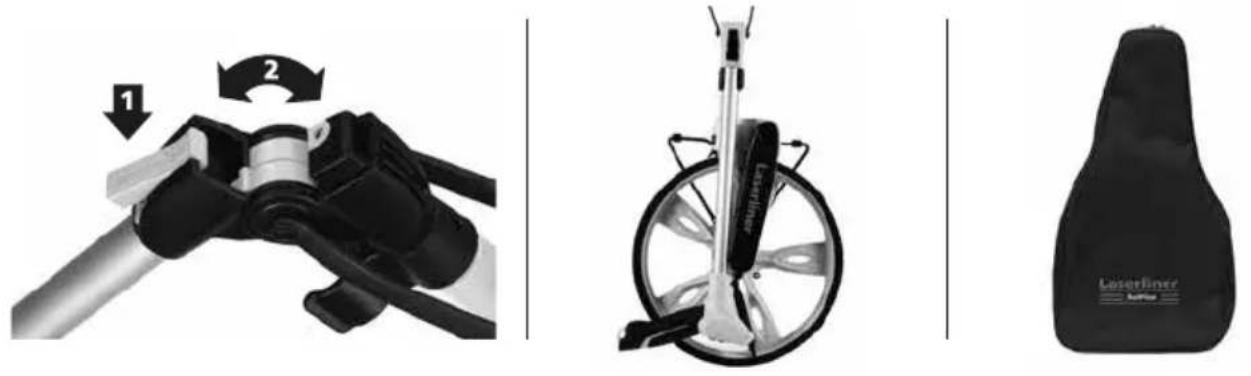

10 Einklappen für Transport

Hinweise zur Pflege und Wartung

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz von Putz-, Scheuer- und Lösungsmitteln. Entnehmer Sie die Batterie/n vor einer längeren Lagerung. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

Kalibrierung

Das Messgerät muss regelmäßig kalibriert und geprüft werden, um die Genauigkeit und Funktion zu gewährleisten. Wir empfehlen ein Kalibrierungsintervall von einem Jahr. Setzen Sie sich mit ihrem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.

Technische Daten (Technische Änderungen vorbehalten. 23W13)
Genauigkeit ± 0,1%
Reichweite 0 – 9.999,99 m
Radius Messrad 159 mm
Umfang Messrad 1000 mm
Funktionen Längenmessung, Addition und Subtraktion von Längen
Einheiten ft, m
Speicher 5 Speicherplätze
Automatische Abschaltung nach 5 Minuten (bei unveränderter Displayanzeige)
Stromversorgung 1 x 9V 6LR61 (9V-Block)
Arbeitstemperatur 0 ... 40 °C
Lagertemperatur -20 °C ... 70 °C
Abmessungen (B x H x T) 318 x 1000 x 140 mm
Gewicht 2100 g (inkl. Batterie)

EU- und UK-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr innerhalb der EU und UK. Dieses Produkt, inklusive Zubehör und Verpackung, ist ein Elektrogerät welches nach den europäischen und UK Richtlinien für Elektro- und Elektronik-Altgeräte, Batterien und Verpackungen einer umweltgerechten Wiederverwertung zugeführrt werden muss, um wertvolle Rohstoffe zurückzugewinnen.

Weitere Sicherheits- und Zusatzhinweise unter:

https://www.laserliner.com
