BRUKSANVISNING RollPilot D12 Laserliner

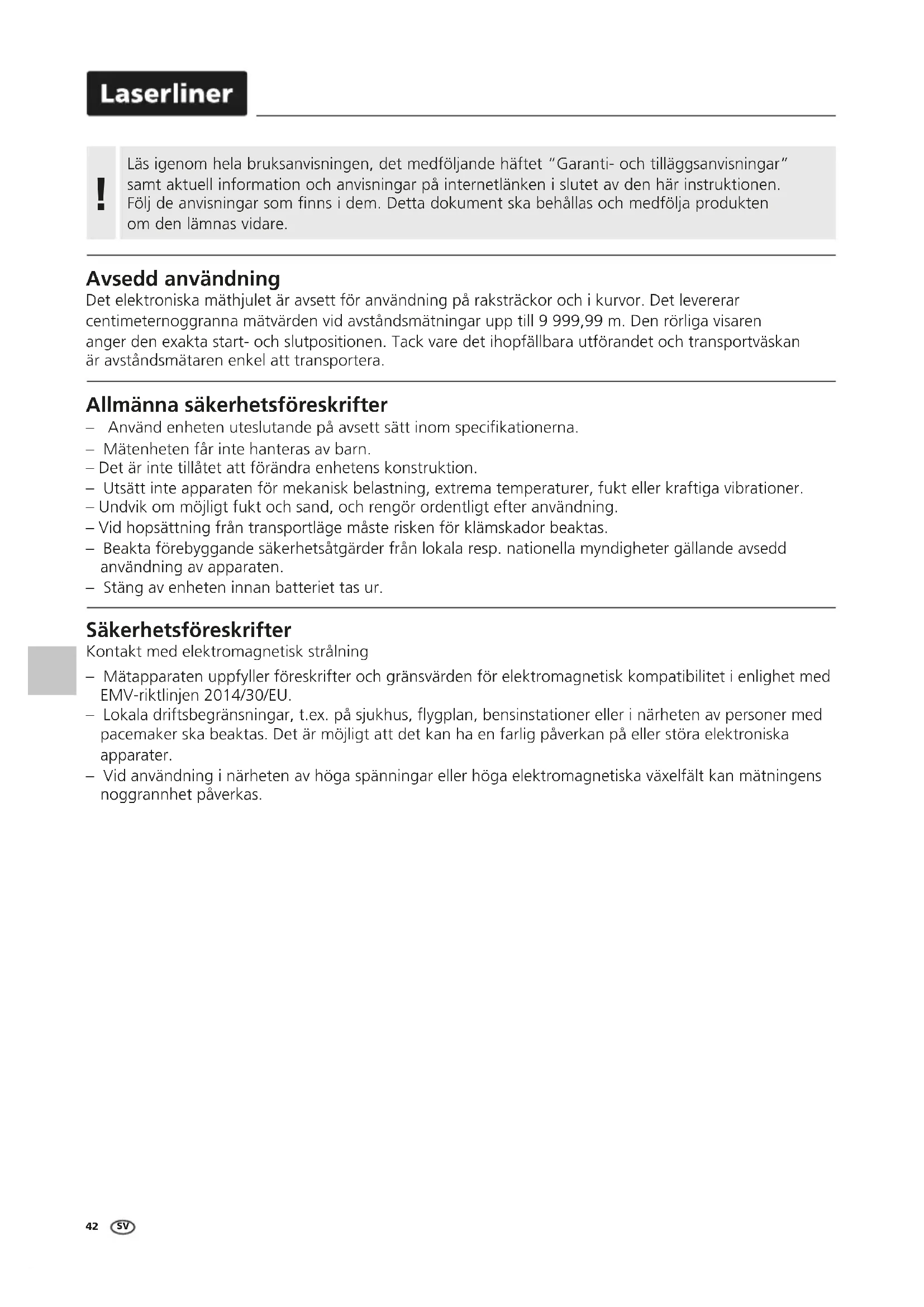

Läs igenom hela bruksanvisningen, det medföljande häftet “Garanti- och tilläggsanvisningar“ samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Detta dokument ska behållas och medfölja produkten om den lämnas vidare.

Avsedd användning Det elektroniska mäthjulet är avsett för användning på raksträckor och i kurvor. Det levererar centimeternoggranna mätvärden vid avståndsmätningar upp till 9999,99 m. Den rörliga visaren anger den exakta start- och slutpositionen. Tack vare det ihopfällbara utförandet och transportväskan är avståndsmätaren enkel att transportera. Allmänna säkerhetsföreskrifter – Använd enheten uteslutande på avsett sätt inom specikationerna. – Mätenheten får inte hanteras av barn. – Det är inte tillåtet att förändra enhetens konstruktion. – Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer. – Undvik om möjligt fukt och sand, och rengör ordentligt efter användning. – Vid hopsättning från transportläge måste risken för klämskador beaktas. – Beakta förebyggande säkerhetsåtgärder från lokala resp. nationella myndigheter gällande avsedd användning av apparaten. – Stäng av enheten innan batteriet tas ur. Säkerhetsföreskrifter Kontakt med elektromagnetisk strålning – Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU. – Lokala driftsbegränsningar, t.ex. på sjukhus, ygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater. – Vid användning i närheten av höga spänningar eller höga elektromagnetiska växelfält kan mätningens noggrannhet påverkas.RollPilot D12

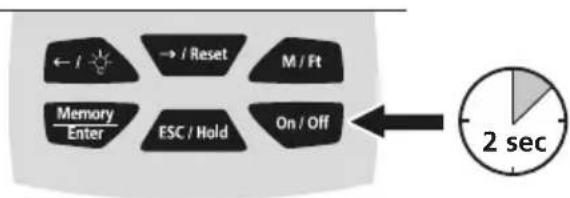

2 sec ON/OFF Hold-funktionen måste inaktiveras, för att mätningen ska kunna påbörjas.

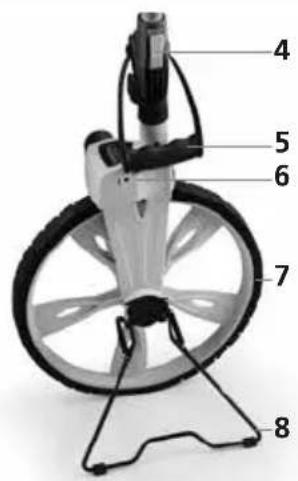

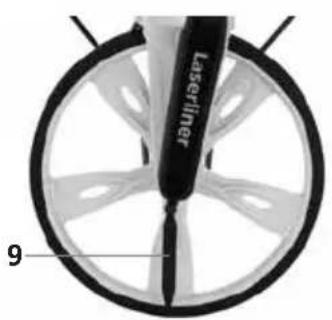

LC-display Knappsats Halkfritt handtag Låsspak Bärhandtag Batterifack Mäthjul med 1 m omkrets Stöd (utfällbart) Rörlig visare för indikering av start- och slutpositionen

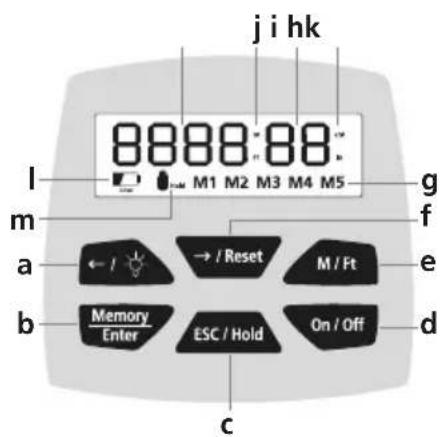

Tänd/Släck displaybelysning / Välj minnesplats Minnesfunktion Hold-funktion På/Av Strömbrytare Koppla om mätenhet m/ft Radera mätvärde / Välj minnesplats Mätvärdesminne M1-M5 Mätenhet cm/inch Mätvärde cm/inch Mätenhet m/ft Mätvärde m/ft Batteriladdning låg Symbol Hold-funktion

Öppna batterifacket (6) och lägg i ett 9V-batteri. Se till att vända polerna rätt. Lägga i batteriet

Hold-funktion Hold-funktionen är aktiverad, när Hold-symbolen visas på displayen och mätvärdet blinkar. Det aktuella mätvärdet hålls fast.44

Tidigare mätvärden skrivs över.

När minnesfunktionen aktiveras visas alltid värdet för M1. Det aktuella mätvärdet visas igen, så snart det sparats på den önskade platsen (M1-M5).

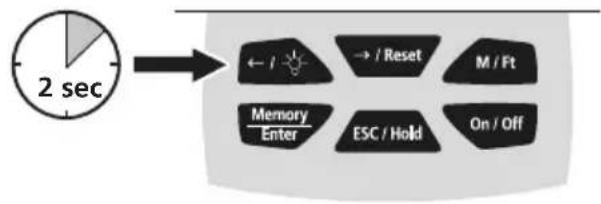

Displaybelysning Tänd displaybelysningen vid dåliga siktförhållanden. Belysningen släcks automatiskt efter 15 sekunder för att skona batterierna. Tryck en gång till på knappen, om du vill tända belysningen igen.

Omkoppling av mätenhet m (cm) / ft (in) Det aktuella mätvärdet raderas. Radering av mätvärde

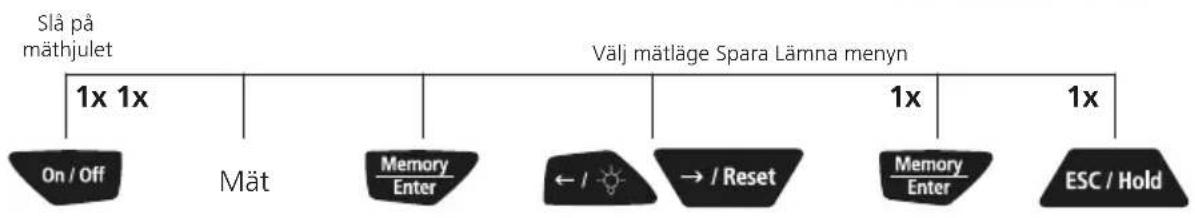

Sparande av mätvärden Mäthjulet är utrustat med ett internt mätvärdesminne för 5 poster. Den valda minnesplatsen indikeras genom att den blinkar. Slå på mäthjuletVälj mätläge Spara Lämna menyn Mät

Indikering av mätvärden Slå på mäthjulet Välj mätläge Lämna menyn

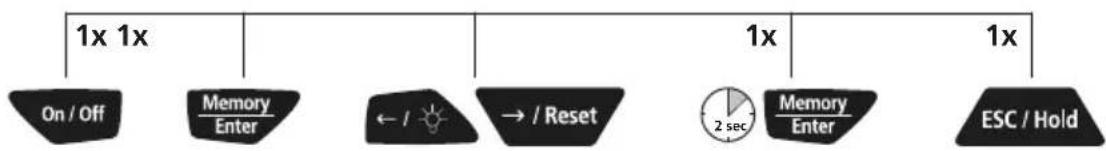

Radering av mätvärdesminne Slå på mäthjulet Välj mätläge Radera Lämna menynRollPilot D12

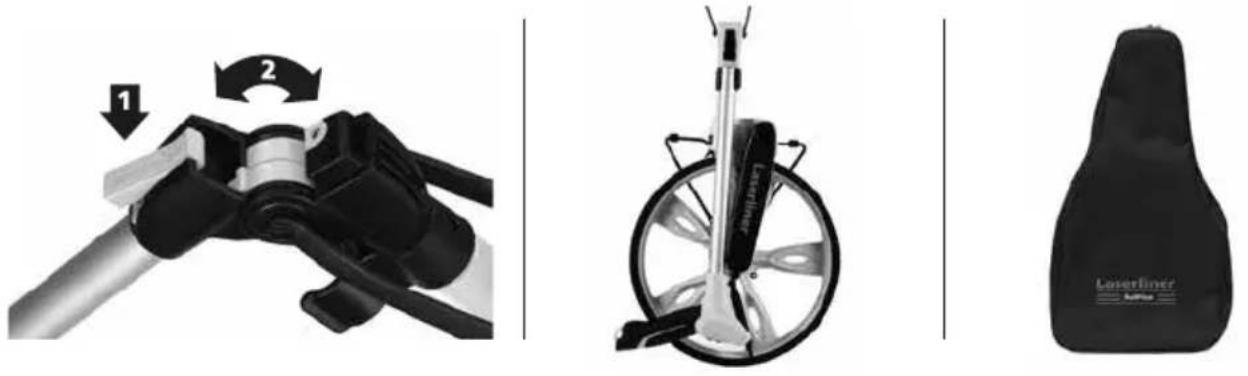

Tekniska data (Tekniska ändringar förbehålls. 23W13) Noggrannhet ± 0,1% Räckvidd 0 – 9.999,99 m Mäthjulets radie 159 mm Mäthjulets omkrets 1000 mm Funktioner Längdmätning, Addition och subtraktion av längder Enheter ft, m Minne 5 minnesplatser Automatisk avstängning efter 5 minuter (vid oförändrad skärmvisning) Strömförsörjning 1 x 9V 6LR61 (9V block) Arbetstemperatur 0 … 40 °C Förvaringstemperatur -20 °C … 70 °C Mått (B x H x Dj) 318 x 1000 x 140 mm Vikt (inklusive batterier) 2100 g EU och EK-bestämmelser och kassering Enheten uppfyller alla nödvändiga normer för fri handel av varor inom EU och UK. Denna produkt, inklusive tillbehör och förpackning, är en elektronisk enhet, som enligt de europeiska och brittiska direktiven för gammal elektrisk och elektronisk utrustning, måste återvinnas på ett miljövänligt sätt för att ta tillvara på värdefulla råvaror. Ytterligare säkerhets- och extra anvisningar på: https://www.laserliner.com Ihopfällning inför transport Anvisningar för underhåll och skötsel Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats. Kalibrering Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannheten i mätresultaten. Vi rekommenderar ett kalibreringsintervall på ett år. Kontakta er återförsäljare eller vänd er till serviceavdelningen på UMAREX-LASERLINER.46
