KULLANIM KILAVUZU RollPilot D12 Laserliner

Kullanim kilavuzunu, ekinde bulunan, Garanti ve Ek Uyarilar' defterini ve de bu kilavuzun sonunda bulunan Internet link'i ile ulasacaginiz aktuel bilgiler ve uyarilari eksiksiz okuyunuz. Iinde yer alan talimatlari dikkate aliniz. Bu belgelerin urunun muhafaza edilmesi ve baskalarina verilmesi durumunda beraberinde verilmesi gerekmektedir.

Amacina uygun kullanim

Elektonik tekerlekli mesafe olçer, diz yerlerde ve egrilerde yapilan calismalar icin ongörulmustr. Elektronik olçum carki 0 ila 9.999,99 m'ye kadar olan mesafe olçumlerinde santimetresine kadar kesin olçum degerleri saglamaktadir. Hareket edebilen goftergesi ise olçum esnasinda kesin baslangı ve son noktasini belirtmektedir. Katlanabilir modeli ve tasima cantasi sayesinde olçum cihazinin tasinmasi cok kolaydir.

Genel güvenlik bilgileri

Cihazi sadece kullanim amacina uygun sekilde teknik özellikleri dahilinde kullaniniz.
- Ölçüm cihazi,;cocukların ulasabilecegi yerlerde muhafaza edilmemelidir!
- Yapisal acidan cihazin degistirilmesi yasaktir.
Cihazi mekanik yülere, asiri sicakliklara, neme veya siddetli titresimlere maruz birakmayiniz.
- Mümkün olduğunca nem ve kumdan uzak tutun, kullanimdan sonra iyice temizleyin
- Tasima konumundayken monte ederken sikisma tehlikesini dikkate alin
Cihazin uygun kullanimi ile ilgili yerel ya da ulusalGPCERLI guvenlik duzenlemelerini dikkate aliniz.
- Pilini Çikartmadan önce cihazı kapatın.

Emniyet Direktifleri

Elektromanyetik 1sinar ile muamele

• Ölçüm cihazi, 2014/53/AB sayil Telsiz Ekipmanlar Yönetmeligi (RED) kapsaminda bulunan 2014/30/AB sayil Elektro Manyetak Uyumluluk Yönetmeligiinde (EMV) belirtilen.
• Mekansal kullanim kistlamalarin, orn. hastanelerde, uçaklarda, benzin istasyonlarinda veya kalp pili taşyan insanlrn yakininda, dikkate alinması gerekmektedir. Elektronik cihazlarin ve elektronik ci hazlardan dolayi bunlarin tehlükeli boyutta etkilemeleri vya arizalanmaları mumkündür.
• Yüksek gerilimlerin veya yüksek elektromanyetik dalgali akim alanlarinin yakinlarinda kullanilmasi ölcüm doitruğunu etkileyebilir.

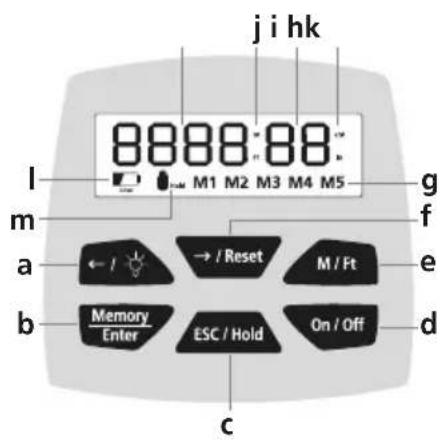

1 LC Ekran
2 Kullanim tuslari

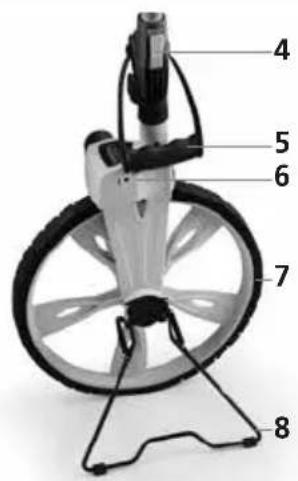

3 Kaymaz kulup
4 Kilitleme kolu
5 Taşima kulbu
6 Pil yuvasi
7 1 m kapsaminda olcum carki
8 Ayaklik (açilabilir)

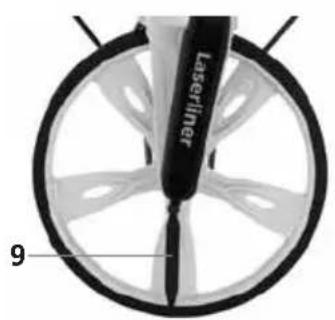

9 Bāslangic ve son noktasini belirleyen hareket edebilen gõsterge

a Ekran isiklandirmasi aqik/kapali / hafiza yerini belirle
b Hafiza kaydi fonksiyonu
c Hold fonksiyonu acosk/kapali
d AGMA/KAPAMA tusu
e Olcum birimini degistir: m / ft
f Olcum degerini sil / Hafiza yerini belirle
g Olçüm değeri hafizasi M1-M5
h Olcum birimi cm/inch
i Olcum degeri cm/inch
j Olcum birimi m/feet
k Olcum degerim / feet
I Batarya doluluugucok az
m Hold fonksiyonu sembolü

1 Pilin takilmasi

Pil yuvasini (6) aciniz veicine bir adet 9V pil yerlestiriniz. Dogru kutup yonune dikkat ediniz.

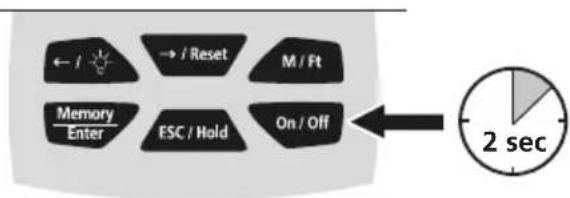

ON/OFF

Hold Fonksiyonu

Hold sembolü ekranda belirdiginde ve olçüm değeri yanıp sondügünde hold fonksiyonu etkin halDEDir. Aktüel olçüm değeri tutulur.

Ölçümecbaslayabilmek icin Hold fonksiyonunun kapatilması gerekmektedir.

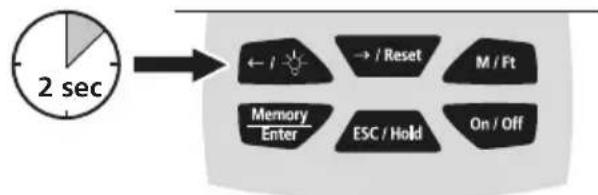

Kotu gorus kosullarinda ekran isiklandirmasini aciniz. Pillerin tasarrufu aciindan isiklandirma 15 saniye sonra otomatikmen kapanir. Tekrar taasa basilarak isiklandirma yeniden acilabilir.

Ölçüm biriminidehyşir

m (cm) / ft (in) Gösterilen ölcüm değeri siliniyor.

6 Olçüm değerini sil

Ölçüm değerlerini kaydet

Cihaz 5 kayda kadar dahili olçum degeri hafizasina sahiptir.
Secilen hafiza yeri M1 ... M5 hafiza yerlerinin yanip sonmesi ile gosterilmektedir.

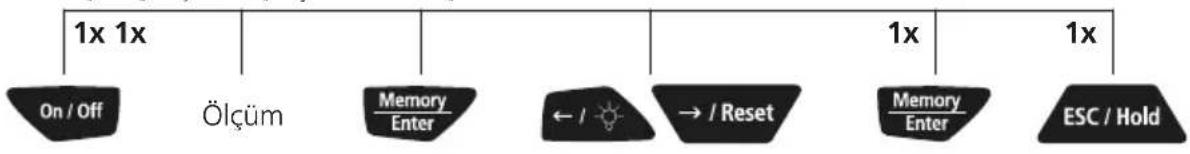

Cihaz açık Olçüm yerini seç Kaydet Menüdenentries

! Mevcut olçüm değerlerinin üzerine yazilmakta.

Hafiza kaydi fonksiyonu etkin hale getirildiginde her zaman M1 gosterilir. Elde edilen yeti olcum degeri istenilen yere (M1 - M5) kaydedildikten sonra tekrar gosterilir.

Ölçüm değerlerini Güster

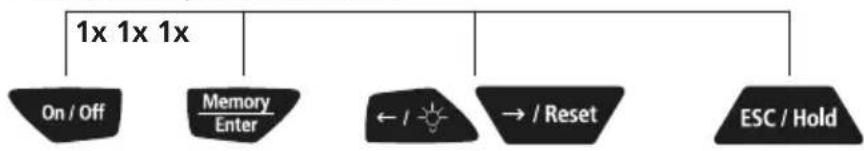

Cihaz açık Olçüm yerini se Menüden qik

Ölçümdehyeri hafizasini sil

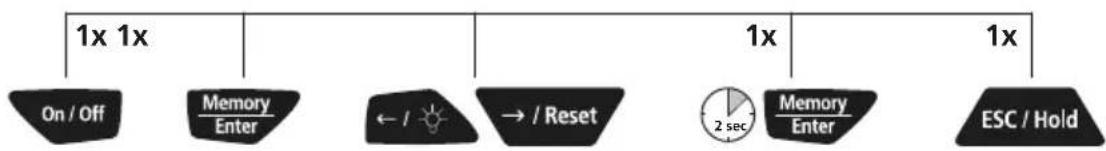

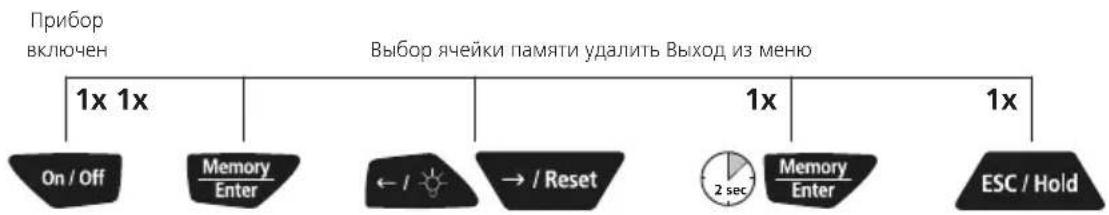

Cihaz acik Olcum yerini sec Sil Menüden qik

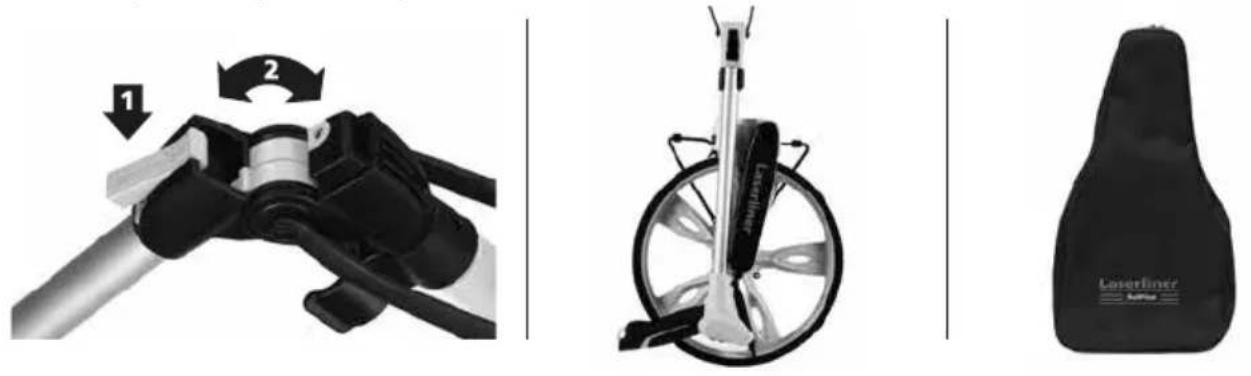

10 Tasimak icin katlayin

Bakima koruma islemlerine iliskin bilgiler

Tüm bileşenleri hafıçın hemlendirilmigi bir bez ile temizleyin ve temizlik, ovalama ve;cüzü maddelerinin kullanimindan kacı. Uzun sureli bir depolama öncesinde bataryaları cikariniz. Cihazi temiz ve kuru bir yerde saklayiniz.

Kalibrasyon

Ölçüm cihazınün duzenli olarak kalibre edilmesi gerekmektedir, ki ölçüm sonuçların饨ogruluğu-SAşlanabilisin. Bizim tavsiemiz bir yllık ara ile kalibre edilmesidir. Saticinizla iletişi ceşın veya UMAREX-LASERLINER'in servis bolümüne basvurun.

Teknik Özellikler (Teknikdehyicişiliçlik yapma hak)..saklilir. 23W13)
Hassasiyet	±0,1%
Erişim alanı 0-9.999,99 m
Ölcüm;carkı yarıçapı 159 mm
Ölcüm;carkınin kapsamı 1000 mm
Fonksiyonlar Uzunluk olçümü, Uzunluklar n eklenmesi ve)...kartilması
Birim ayari ft, m
Bellek 5 hafıza yeri
Otomatik kapama 5 dakika sonra (ekran)...göstergesidehyşmezse)
Elektrik Beslemesi 1 x 9V 6LR61 (9V bloc)
Çalisma isisi 0 ... 40 °C
Depolama isisi -20 °C ... 70 °C
Ebatlar (G x Y x D) 318 x 1000 x 140 mm
Ağırkık (piller dahi) 2100 g

AB ve UK Düzenlemeleri ve Atık Aritma

Bu cihaz, AB ve UK dahilindeki serbest mal ticareti icin geleerli olan tum gerekli standartlarin istemlerini yerine getirmektedir.

Bu urun, ekipmanlari ve ambalaji da dahil, degerli hammaddelerin geri kazanilmasi icin atik elektrikli ve elektronik ekipmanlar, piller ve ambalajlarla ilgili Avrupa ve BK yonetmeliklerine uygun olarak cevreye zarar vermeyecek sekilde geri donusturulmesi gereken elektrikli bir cihazdir.

Diger emniyet uyarilari ve ek direktifler icin:

https://www.laserliner.com

Laserliner

1
