РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RollPilot D12 Laserliner

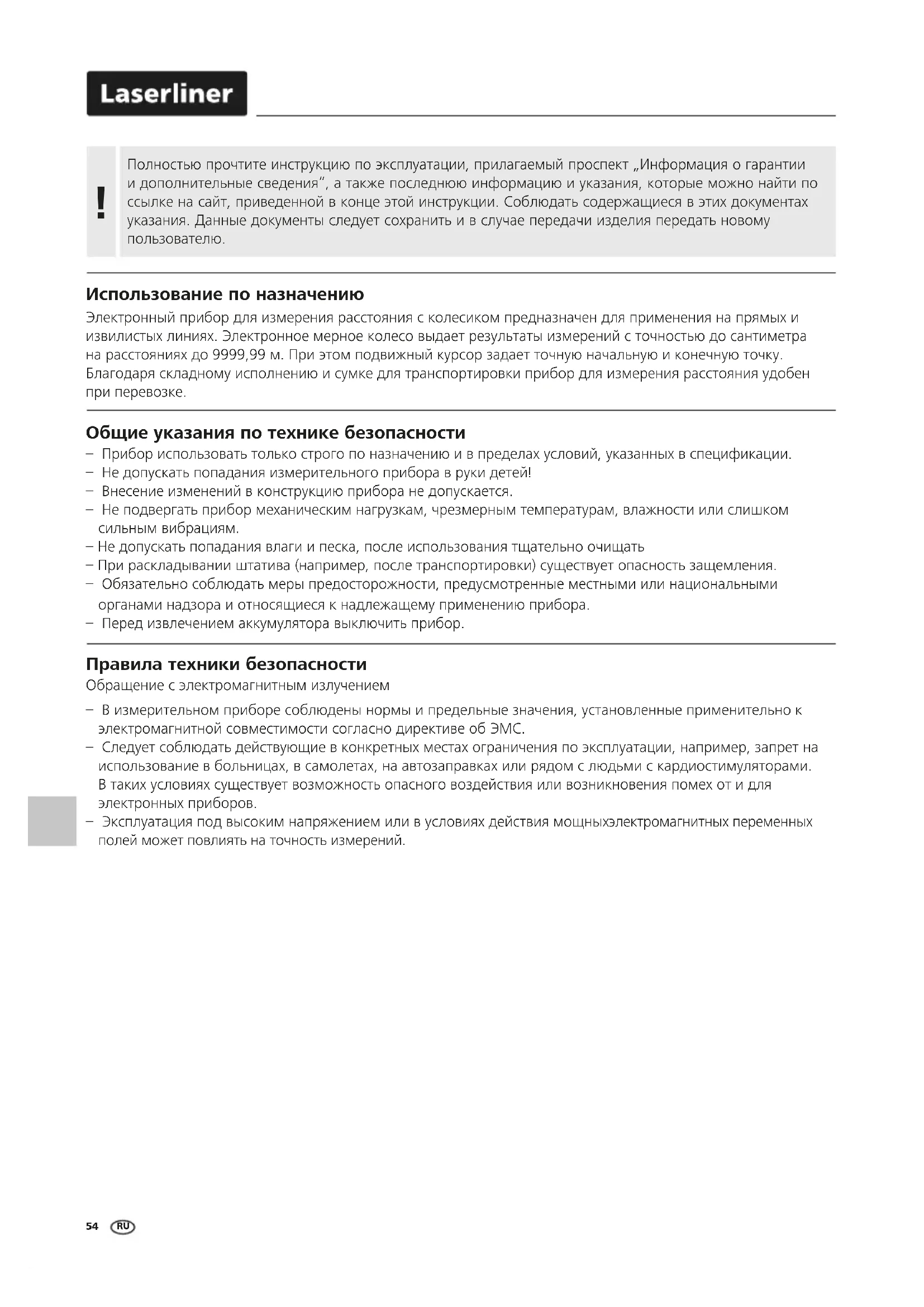

Полностью прочтите инструкцию по эксплуатации, прилагаемый проспект „Информация о гарантии и дополнительные сведения“, а также последнюю информацию и указания, которые можно найти по ссылке на сайт, приведенной в конце этой инструкции. Соблюдать содержащиеся в этих документах указания. Данные документы следует сохранить и в случае передачи изделия передать новому пользователю.

Использование по назначению Электронный прибор для измерения расстояния с колесиком предназначен для применения на прямых и извилистых линиях. Электронное мерное колесо выдает результаты измерений с точностью до сантиметра на расстояниях до 9999,99 м. При этом подвижный курсор задает точную начальную и конечную точку. Благодаря складному исполнению и сумке для транспортировки прибор для измерения расстояния удобен при перевозке. Общие указания по технике безопасности – Прибор использовать только строго по назначению и в пределах условий, указанных в спецификации. – Не допускать попадания измерительного прибора в руки детей! – Внесение изменений в конструкцию прибора не допускается. – Не подвергать прибор механическим нагрузкам, чрезмерным температурам, влажности или слишком сильным вибрациям. – Не допускать попадания влаги и песка, после использования тщательно очищать – При раскладывании штатива (например, после транспортировки) существует опасность защемления. – Обязательно соблюдать меры предосторожности, предусмотренные местными или национальными органами надзора и относящиеся к надлежащему применению прибора. – Перед извлечением аккумулятора выключить прибор. Правила техники безопасности Обращение с электромагнитным излучением – В измерительном приборе соблюдены нормы и предельные значения, установленные применительно к электромагнитной совместимости согласно директиве об ЭМС. – Следует соблюдать действующие в конкретных местах ограничения по эксплуатации, например, запрет на использование в больницах, в самолетах, на автозаправках или рядом с людьми с кардиостимуляторами. В таких условиях существует возможность опасного воздействия или возникновения помех от и для электронных приборов. – Эксплуатация под высоким напряжением или в условиях действия мощных электромагнитных переменных полей может повлиять на точность измерений.RollPilot D12

2 sec ON/OFF Чтобы начать измерение, необходимо отключить функцию удержания. ЖК дисплейКлавиши управленияНескользящая ручкаСтопорный рычагРучка для переноскиБатарейный отсекМерное колесо с периметром 1 метрСтойка (откидная)Подвижный курсор для указания начальной и конечной точки

Подсветка дисплея Вкл./Выкл./ Указать ячейку памятиФункция памятиФункция удержания показаний вкл./выкл.Клавиша ВКЛ./ВЫКЛ.Изменение единиц измерения: м / футУдалить показание / Указать ячейку памятиПамять результатов измерений M1-M5Единица измерений см / дюймРезультат измерений см / дюймЕдиница измерений м / футРезультат измерений м / футНизкий заряд батареиСимвол функции удержания показаний

Откройте отсек для батареи (6) и установите 9 В батарею. При этом соблюдать полярность. Установка батареи

Функция удержания показаний Функция удержания показаний "Hold" активна, когда на дисплее горит символ удержания показаний "Hold", а результат измерений мигает. На экране удерживается текущее показание прибора.56

Вместо имеющихся показаний записываются новые. При включении функции памяти на экране всегда появляется значение M1. Текущий результат измерений появляется снова, как только он будет сохранен в нужной ячейке памяти (M1 - M5).

Подсветка дисплея В условиях плохой видимости следует включать подсветку дисплея. В целях экономии заряда батарей подсветка автоматически отключается через 15 секунд. Ее можно снова включить повторным нажатием клавиши.

Изменение единиц измерения м (см) / фут (дюйм) Текущее показание удаляется. Удаление показаний

Сохранение результатов измерений В приборе есть встроенная память для хранения показаний на 5 значений. Выбранная ячейка памяти указывается миганием символов M1 … M5.Прибор включенВыбор ячейки памяти сохранить Выход из менюИзмерение

Вывод результатов измерений на экран Прибор включенВыбор ячейки памяти Выход из меню

Очистить память показаний Прибор включенВыбор ячейки памяти удалить Выход из менюRollPilot D12

Технические характеристики (Подлежит техническим изменениямбез предварительного извещения. 23W13) Точность ± 0,1% Радиус действия 0 – 9.999,99 м Мерное колесо для определения радиуса 159 мм Периметр мерного колеса 1000 мм Функции Измерение длины, Сложение и вычитание значений длины Единицы измерения ft, m Память 5 ячеек памяти Автоматическое отключение через 5 минут (если показания на дисплее не меняются) Электропитание 1 x 9V 6LR61 («Крона», 9В) Рабочая температура 0 … 40 °C Температура хранения -20 °C … 70 °C Размеры (Ш x В x Г) 318 x 1000 x 140 мм Вес (с батареей) 2100

Предписания ЕС и Великобритании и утилизация Прибор соответствует всем необходимым требованиям, регламентирующие свободный товарооборот на территории ЕС и Великобритании. Данное изделие, включая комплектующие принадлежности и упаковку, является электрическим устройством, которое согласно директивам ЕС и Великобритании о старых электрических и электронных устройствах, элементах питания, аккумуляторах и упаковочных материалах должно быть передано на утилизацию экологически безопасным способом с целью получения ценного сырья. Другие правила техники безопасности и дополнительные инструкции см. по адресу: https://www.laserliner.com Складное положение для транспортировки Информация по обслуживанию и уходу Все компоненты очищать слегка влажной салфеткой; не использовать чистящие средства, абразивные материалы и растворители. Перед длительным хранением прибора обязательно вынуть из него батарею/ батареи. Прибор хранить в чистом и сухом месте.

Для обеспечения точности результатов измерений следует регулярно проводить калибровку и проверку измерительного прибора. Мы рекомендуем проводить калибровку с периодичностью раз в год. Вы можете получить консультацию по этому вопросу у вашего продавца или сотрудников службы поддержки UMAREX-LASERLINER.58
