GEBRUIKSAANWIJZING RollPilot D12 Laserliner

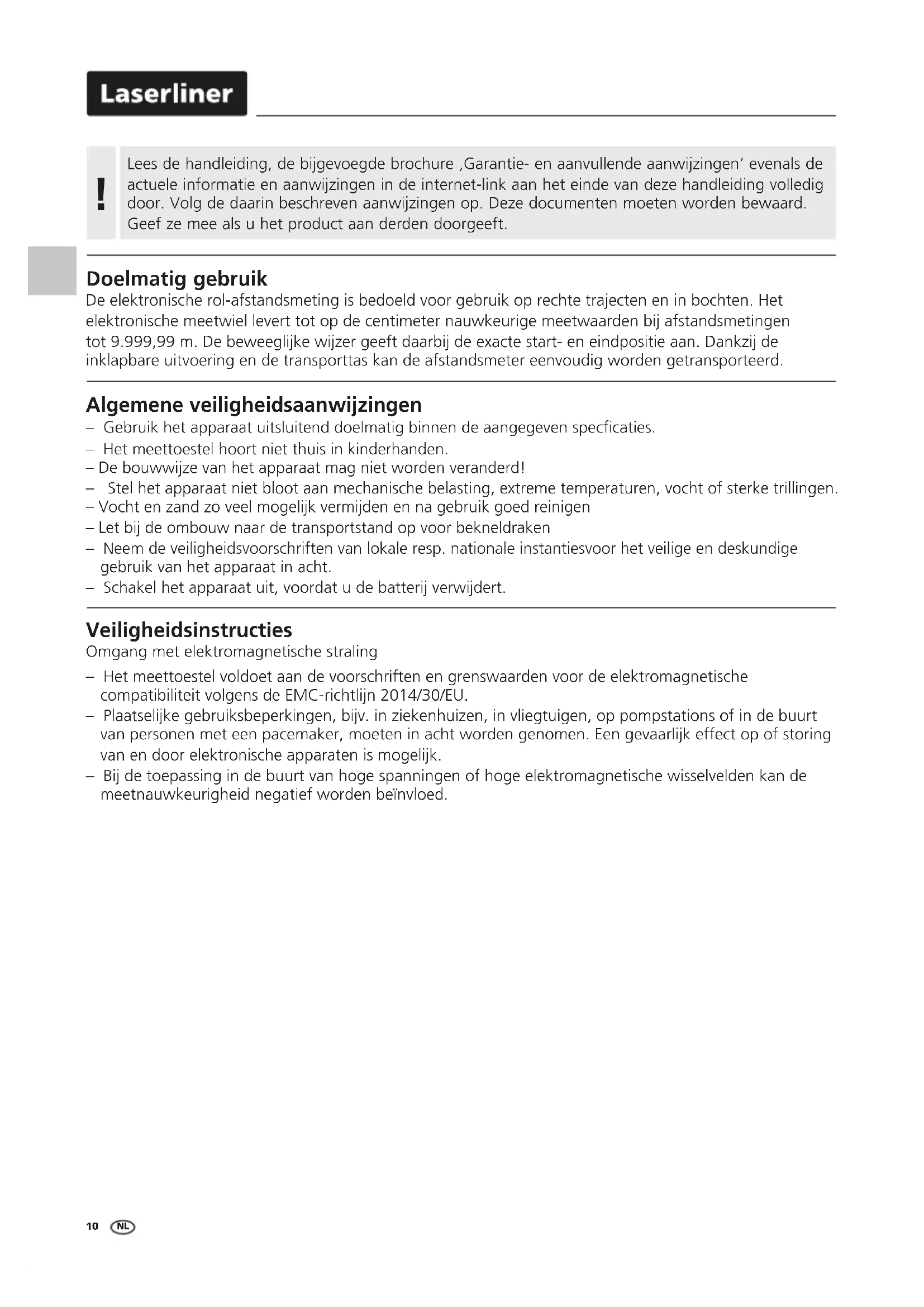

Fold for carrying10 Lees de handleiding, de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘ evenals de actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig door. Volg de daarin beschreven aanwijzingen op. Deze documenten moeten worden bewaard. Geef ze mee als u het product aan derden doorgeeft.

Doelmatig gebruik De elektronische rol-afstandsmeting is bedoeld voor gebruik op rechte trajecten en in bochten. Het elektronische meetwiel levert tot op de centimeter nauwkeurige meetwaarden bij afstandsmetingen tot 9.999,99 m. De beweeglijke wijzer geeft daarbij de exacte start- en eindpositie aan. Dankzij de inklapbare uitvoering en de transporttas kan de afstandsmeter eenvoudig worden getransporteerd. Algemene veiligheidsaanwijzingen – Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven speccaties. – Het meettoestel hoort niet thuis in kinderhanden. – De bouwwijze van het apparaat mag niet worden veranderd! – Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen, vocht of sterke trillingen. – Vocht en zand zo veel mogelijk vermijden en na gebruik goed reinigen – Let bij de ombouw naar de transportstand op voor bekneldraken – Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige gebruik van het apparaat in acht. – Schakel het apparaat uit, voordat u de batterij verwijdert. Veiligheidsinstructies Omgang met elektromagnetische straling – Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit volgens de EMC-richtlijn 2014/30/EU. – Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing van en door elektronische apparaten is mogelijk. – Bij de toepassing in de buurt van hoge spanningen of hoge elektromagnetische wisselvelden kan de meetnauwkeurigheid negatief worden beïnvloed. NLRollPilot D12

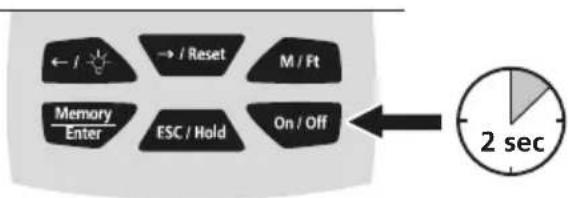

2 sec ON/OFF De Hold-functie moet worden gedeactiveerd voordat de meting kan worden gestart.

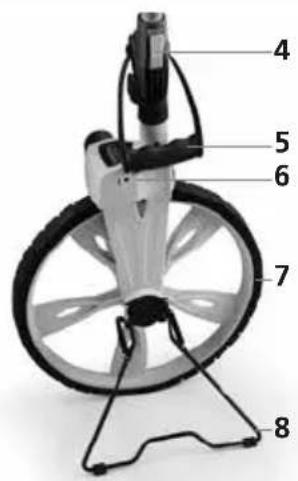

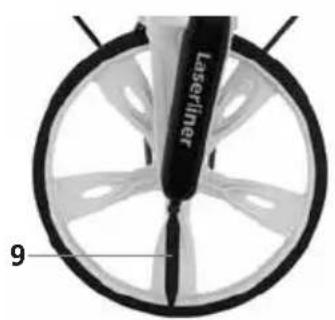

LC-display Bedieningstoetsen Slipvaste handgreep Vastzethendel Draaggreep Batterijvak Meetwiel met 1 m omtrek Standaard (uitklapbaar) Beweeglijke wijzer voor de indicatie van de start- en de eindpositie

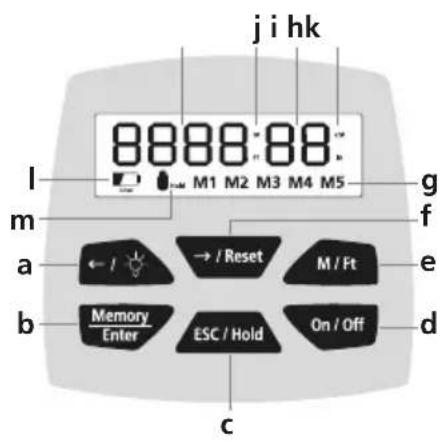

Displayverlichting aan/uit / geheugenplaats selecteren Geheugenfunctie Hold-functie aan / uit AAN/UIT-toets Meeteenheid omschakelen: m / ft Meetwaarde wissen / geheugenplaats selecteren Meetwaardegeheugen M1-M5 Meeteenheid cm /inch Meetwaarde cm /inch Meeteenheid m / feet Meetwaarde m / feet Acculading gering Symbool Hold-functie

Open het batterijvakje (6) en plaats een 9V batterij. Let daarbij op de juiste polariteit. Plaatsen van de batterijen

Hold-functie De Hold-functie is geactiveerd als het Hold-symbool op het display verschijnt en de meetwaarde knippert. De actuele meetwaarde wordt gehouden.12 1x 1x

Voorhanden meetwaarden worden overschreven.

Bij de activering van de geheugenfunctie wordt altijd de waarde M1 weergegeven. De actuele meetwaarde verschijnt weer zodra hij op de gewenste plaats (M1 - M5) werd opgeslagen.

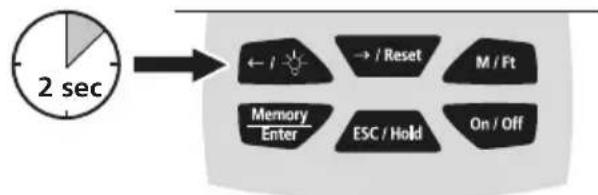

Displayverlichting Schakel in geval van slechte zichtvoorwaarden de displayverlichting in. Na 15 seconden schakelt de verlichting automatisch uit, zodat de batterijen niet te sterk worden belast. Druk opnieuw op de toets om de verlichting weer in te schakelen.

Meeteenheid omschakelen m (cm) / ft (in) De actuele meetwaarde wordt gewist. Meetwaarde wissen

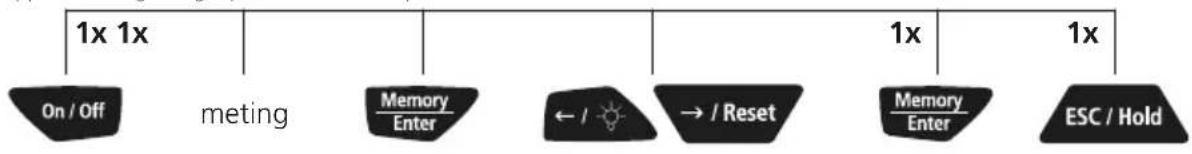

Meetwaarden opslaan Het apparaat beschikt over een intern meetwaardegeheugen voor 5 waarden. De geselecteerde geheugenplaats wordt aangegeven door het knipperen van M1 ... M5. apparaat aan geheugenplaats selecteren opslaan menu verlaten meting

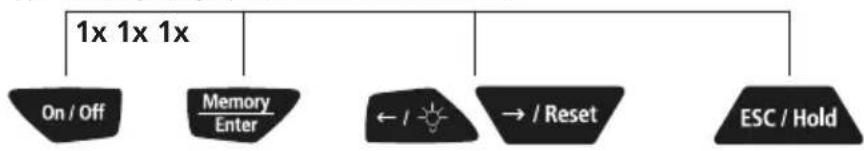

Meetwaarden weergeven apparaat aan geheugenplaats selecteren menu verlaten

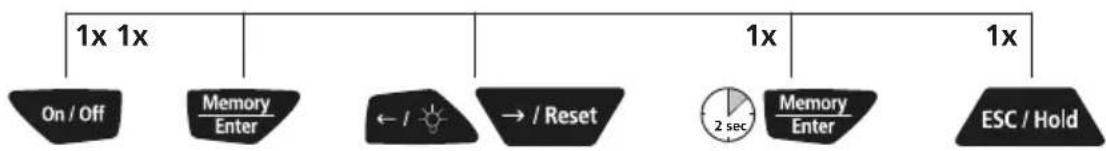

Meetwaardegeheugen wissen apparaat aan geheugenplaats selecteren wissen menu verlatenRollPilot D12

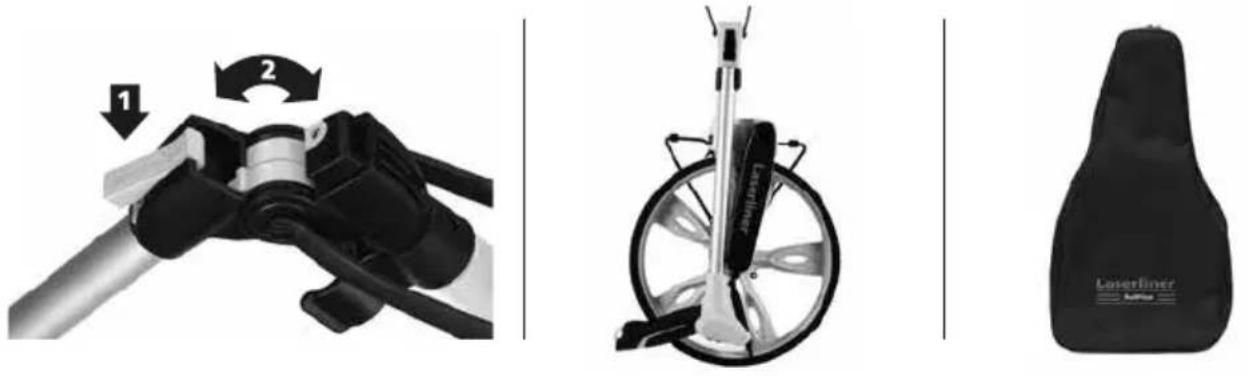

Technische gegevens (Technische veranderingen voorbehouden. 23W13) Nauwkeurigheid ± 0,1% Reikwijdte 0 – 9.999,99 m Radius meetwiel 159 mm Omtrek meetwiel 1000 mm Functies Lengtemeting, Optellen en aftrekken van lengten Eenheden ft, m Geheugen 5 geheugenplaatsen Automatische uitschakeling na 5 minuten (bij onveranderde displayweergave) Voeding 1 x 9V 6LR61 (9V-blok) Arbeidstemperatuur 0 … 40 °C Opslagtemperatuur -20 °C … 70 °C Afmetingen (B x H x D) 318 x 1000 x 140 mm Gewicht (incl. batterijen) 2100 g EU- en UK-bepalingen en afvoer Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU en met het UK. Dit product, inclusief toebehoren en verpakking, is een elektrisch apparaat dat op een milieuvriendelijke manier moet worden gerecycled in overeenstemming met de Europese en Britse richtlijnen betreffende afgedankte elektrische en elektronische apparatuur, batterijen en verpakkingen, om waardevolle grondstoffen terug te winnen. Verdere veiligheids- en aanvullende instructies onder: https://www.laserliner.com Inklappen voor het transport Opmerkingen inzake onderhoud en reiniging Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en oplosmiddelen. Verwijder de batterij(en) voordat u het apparaat gedurende een langere tijd niet gebruikt. Bewaar het apparaat op een schone, droge plaats. Kalibratie Het meetapparaat moet regelmatig gekalibreerd en gecontroleerd worden om de nauwkeurigheid van de meetresultaten te kunnen waarborgen. Wij adviseren, het apparaat een keer per jaar te kalibreren. Neem hiervoor contact op met uw vakhandelaar of de serviceafdeling van UMAREX-LASERLINER. NL14 Du bedes venligst læse betjeningsvejledningen, det vedlagte hæfte „Garanti- og supplerende anvisninger“ samt de aktuelle oplysninger og henvisninger på internet-linket i slutning af denne vejledning fuldstændigt igennem. Følg de heri indeholdte instrukser. Disse dokumenter skal opbevares og overdrages, når produktet videregives.
