ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ XSolar LHN STEINEL

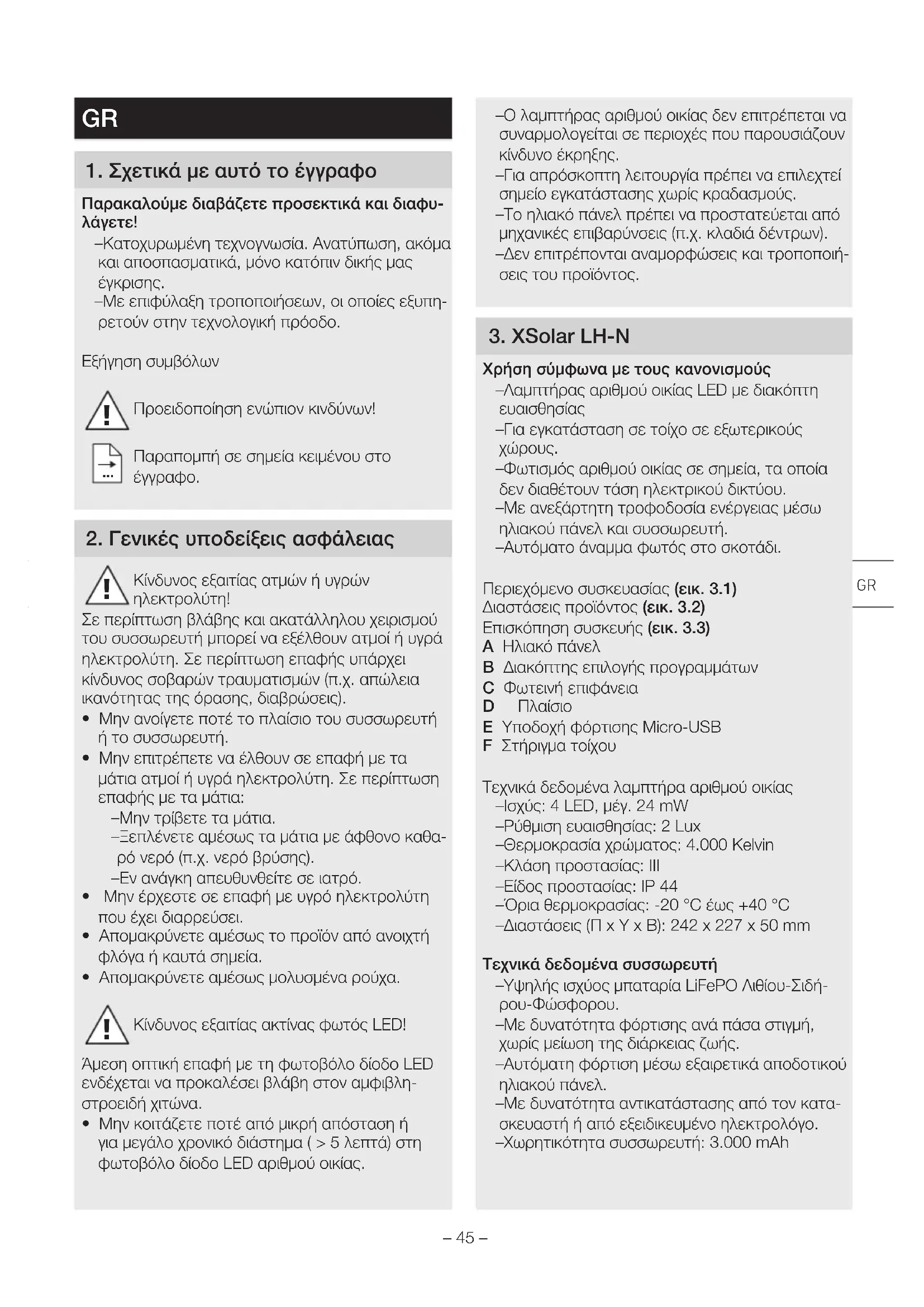

1 Σχετικά με αυτό το έγγραφο Παρακαλούμε διαβάζετε προσεκτικά και διαφυ-

– Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας

– Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπη- ρετούν στην τεχνολογική πρόοδο. Εξήγηση συμβόλων

Προειδοποίηση ενώπιον κινδύνων!

Παραπομπή σε σημεία κειμένου στο

2 Γενικές υποδείξεις ασφάλειας

Κίνδυνος εξαιτίας ατμών ή υγρών ηλεκτρολύτη! Σε περίπτωση βλάβης και ακατάλληλου χειρισμού του συσσωρευτή μπορεί να εξέλθουν ατμοί ή υγρά ηλεκτρολύτη. Σε περίπτωση επαφής υπάρχει κίνδυνος σοβαρών τραυματισμών (π.χ. απώλεια ικανότητας της όρασης, διαβρώσεις).

• Μην ανοίγετε ποτέ το πλαίσιο του συσσωρευτή ή το συσσωρευτή.

• Μην επιτρέπετε να έλθουν σε επαφή με τα μάτια ατμοί ή υγρά ηλεκτρολύτη. Σε περίπτωση επαφής με τα μάτια: – Μην τρίβετε τα μάτια. – Ξεπλένετε αμέσως τα μάτια με άφθονο καθα- ρό νερό (π.χ. νερό βρύσης). – Εν ανάγκη απευθυνθείτε σε ιατρό.

• Μην έρχεστε σε επαφή με υγρό ηλεκτρολύτη που έχει διαρρεύσει.

• Απομακρύνετε αμέσως το προϊόν από ανοιχτή φλόγα ή καυτά σημεία.

• Απομακρύνετε αμέσως μολυσμένα ρούχα.

Κίνδυνος εξαιτίας ακτίνας φωτός LED! Άμεση οπτική επαφή με τη φωτοβόλο δίοδο LED ενδέχεται να προκαλέσει βλάβη στον αμφιβλη- στροειδή χιτώνα.

• Μην κοιτάζετε ποτέ από μικρή απόσταση ή για μεγάλο χρονικό διάστημα ( > 5 λεπτά) στη φωτοβόλο δίοδο LED αριθμού οικίας. – Ο λαμπτήρας αριθμού οικίας δεν επιτρέπεται να συναρμολογείται σε περιοχές που παρουσιάζουν κίνδυνο έκρηξης. – Για απρόσκοπτη λειτουργία πρέπει να επιλεχτεί σημείο εγκατάστασης χωρίς κραδασμούς. – Το ηλιακό πάνελ πρέπει να προστατεύεται από μηχανικές επιβαρύνσεις (π.χ. κλαδιά δέντρων). – Δεν επιτρέπονται αναμορφώσεις και τροποποιή- σεις του προϊόντος. 3 XSolar LH-N Χρήση σύμφωνα με τους κανονισμούς – Λαμπτήρας αριθμού οικίας LED με διακόπτη ευαισθησίας – Για εγκατάσταση σε τοίχο σε εξωτερικούς

– Φωτισμός αριθμού οικίας σε σημεία, τα οποία δεν διαθέτουν τάση ηλεκτρικού δικτύου. – Με ανεξάρτητη τροφοδοσία ενέργειας μέσω ηλιακού πάνελ και συσσωρευτή. – Aυτόματο άναμμα φωτός στο σκοτάδι. Περιεχόμενο συσκευασίας (εικ 31) Διαστάσεις προϊόντος (εικ 32) Επισκόπηση συσκευής (εικ 33) A Ηλιακό πάνελ B Διακόπτης επιλογής προγραμμάτων C Φωτεινή επιφάνεια D Πλαίσιο E Υποδοχή φόρτισης Micro-USB F Στήριγμα τοίχου Tεχνικά δεδομένα λαμπτήρα αριθμού οικίας – Ισχύς: 4 LED, μέγ. 24 mW – Ρύθμιση ευαισθησίας: 2 Lux – Θερμοκρασία χρώματος: 4.000 Kelvin – Κλάση προστασίας: III – Είδος προστασίας: IP 44 – Όρια θερμοκρασίας: -20 °C έως +40°C – Διαστάσεις (ΠxΥxΒ): 242 x 227 x 50 mm Tεχνικά δεδομένα συσσωρευτή – Υψηλής ισχύος μπαταρία LiFePO Λιθίου-Σιδή- ρου-Φώσφορου. – Με δυνατότητα φόρτισης ανά πάσα στιγμή, χωρίς μείωση της διάρκειας ζωής. – Αυτόματη φόρτιση μέσω εξαιρετικά αποδοτικού ηλιακού πάνελ. – Με δυνατότητα αντικατάστασης από τον κατα- σκευαστή ή από εξειδικευμένο ηλεκτρολόγο. – Χωρητικότητα συσσωρευτή: 3.000mAh GR– 46 – – Μέγιστη διάρκεια φωτισμού με μία φόρτιση της μπαταρίας χωρίς επαναφόρτιση: 60 ημέρες με 20 συνδέσεις ανά νύχτα. – Υποδοχή φόρτισης Micro-USB: 5 V, max. 1 A. Ο χρόνος φόρτισης εξαρτάται από το σημείο εγκα- τάστασης (άμεσο ηλιακό φως). Το χειμώνα ή σε βροχερές ημέρες ο χρόνος φόρτισης υπολογίζεται ότι είναι πολύ μακρύτερος. 4 Εγκατάσταση

• Ελέγχετε όλα τα εξαρτήματα σχετικά με βλάβες.

• Σε περίπτωση βλαβών στο ηλιακό πάνελ ή στο πάνελ LED δεν επιτρέπεται η λειτουργία της

Σε περίπτωση δυσμενών συνθηκών λειτουργίας (π.χ. τοποθέτηση σε ίσκιο ή πίσω από γυαλί) η λειτουργική ασφάλεια του προϊόντος είναι περιο-

• Επιλέγετε κατάλληλο σημείο με πολύ άμεσο ηλιακό φως για το ηλιακό πάνελ (προσανατολισμός προς

• Αποφεύγετε σκίαση από στέγες ή δέντρα.

• Επιλέγετε σημείο με λίγο ξένο / τεχνητό φωτι- σμό (οδικός φωτισμός κ.λπ.).

• Κολλάτε τον αριθμό οικείας πάνω στη φωτεινή επιφάνεια (εικ 41)

• Αποσυνδέετε το πλαίσιο από το στήριγμα τοίχου (εικ 42)

• Ανοίγετε τρύπες και τοποθετείτε ούπατ (εικ 43)

• Βιδώνετε στήριγμα τοίχου (εικ 43)

• Κάνετε ρυθμίσεις (εικ 44) % «5 Χειρισμός»

• Τοποθετήστε και βιδώστε το πλαίσιο στο στήριγ- μα τοίχου (εικ 45) 5 Χειρισμός Πριν από την πρώτη χρήση

• Ενεργοποιήστε το λαμπτήρα αριθμού οικίας ρυθμίζοντας το διακόπτη επιλογής προγραμμά- των στη θέση ON. Ο λαμπτήρας αριθμού οικίας βρίσκεται για ένα λεπτό σε λειτουργία δοκιμής και κατόπιν περνάει σε κανονική λειτουργία. Λειτουργία δοκιμής Σε λειτουργία δοκιμής, ο λαμπτήρας αριθμού οικίας ενεργοποιείται ανεξάρτητα από τη φωτεινότητα του περιβάλλοντός χώρου. Επιπροσθέτως, σε λειτουργία δοκιμής ενεργοποιείται η κόκκινη φωτο- δίοδος LED. Λόγω της μικρής φωτεινότητας, κατά τη διάρκεια της ημέρας δεν είναι δυνατή η αναγνώριση του φωτός LED. Ρύθμιση επιθυμητής λειτουργίας μέσω διακόπτη επιλογής προγραμμάτων – OFF: Εκτός (ρύθμιση εργοστασίου). Οι κατανα- λωτές (φωτοδίοδοι LED) είναι απενεργοποιημέ-

– ON: Ο λαμπτήρας αριθμού οικίας είναι ενεργός. Ενεργοποιεί σε περίπτωση υστέρησης το όριο φωτεινότητας (2 Lux). – Η φωτεινότητα του λαμπτήρα αριθμού οικίας προσαρμόζεται ιδανικά σύμφωνα με τη φόρτιση συσσωρευτή. Κατά τις πρωινές ώρες σβήνει εκ νέου ο λαμπτήρας αριθμού οικίας αυτόματα. Χειροκίνητη φόρτιση συσσωρευτή Σε περίπτωση μικρής χωρητικότητας συσσωρευτή (π.χ. σε κακό καιρό) αναβοσβήνει η κόκκινη φωτο- δίοδος LED. Ο συσσωρευτής μπορεί να φορτιστεί με συνηθισμένο προσαρμογέα φόρτισης Micro- USB (δεν περιέχεται στο πακέτο παράδοσης). Μια φόρτιση συσσωρευτή μπορεί να διαρκέσει έως και 6 ώρες. Κίνδυνος υλικών βλαβών εξαιτίας εισερχόμενης

Η ανοιχτή υποδοχή φόρτισης Micro-USB (Ε) δεν προστατεύεται από ενδεχόμενη διείσδυση νερού.

• Φορτίζετε το συσσωρευτή μόνο σε στεγνούς

• Συνδέετε προσαρμογέα φόρτισης Micro-USB. – Κόκκινη δίοδος LED αναβοσβήνει: Διαδιακασία φόρτισης ενεργός Εάν έχει αποφορτιστεί πολύ ο συσσωρευτής μπορεί το αναβόσβημα της διόδου LED να αρχίσει μετά από 10 λεπτά. – Κόκκινη δίοδος LED αναμμένη: Συσσωρευτής πλήρως φορτισμένος.

• Απομακρύνετε προσαρμογέα φόρτισης Micro- USB. – Κόκκινη δίοδος LED σβήνει. Κίνδυνος υλικών βλαβών εξαιτίας μη χρήσης Όταν ο λαμπτήρας αριθμού οικίας δεν είναι σε χρή- ση για μεγάλο διάστημα (π.χ. αποθήκευση), μπορεί να καταστραφεί ο συσσωρευτής εξαιτίας βαθειάς εκφόρτισης.

• Ρυθμίζετε διακόπτη επιλογής προγραμμάτων σε θέση OFF.

• Πριν από τη μη χρήση φορτίζετε πλήρως το συσσωρευτή.

• Κατά τη διάρκεια μη χρήσης φορτίζετε τακτικά το συσσωρευτή.– 47 – 6 Βλάβες Κόκκινη LED αναβοσβήνει – Χωρητικότητα συσσωρευτή πολύ μικρή.

• Φορτίζετε συσσωρευτή με προσαρμογέα φόρ- τισης Micro-USB (δεν περιέχεται στο πακέτο παράδοσης). Λαμπτήρας αριθμού οικίας δεν ενεργοποιείται – Χωρητικότητα συσσωρευτή πολύ μικρή.

• Φορτίζετε συσσωρευτή με προσαρμογέα φόρ- τισης Micro-USB (δεν περιέχεται στο πακέτο παράδοσης). – Διακόπτης επιλογής προγραμμάτων είναι σε θέση OFF.

• Ρυθμίζετε διακόπτη επιλογής προγραμμάτων σε θέση ON. – Λαμπτήρας αριθμού οικίας θαμπώνει.

• Αποφεύγετε την πρόσπτωση ξένου/τεχνη- τού φωτισμού. Συσσωρευτής δεν φορτίζει – Ηλιακό πάνελ λερωμένο.

• Καθαρίζετε ηλιακό πάνελ με απαλό πανί και ήπιο απορρυπαντικό. – Σημείο τοποθέτησης ηλιακού πάνελ όχι ιδανικό.

• Ελέγχετε σημείο τοποθέτησης (όσο το δυνατό περισσότερο άμεσο ηλιακό φως). – Μετά από πολυετή χρήση μπορεί να έχει αχρη- στευτεί η ικανότητα φόρτισης συσσωρευτή.

• Αναθέτετε αντικατάσταση συσσωρευτή (ανταλλακτικός συσσωρευτής XSolar, 3,3 V 1,1 AH, EAN 4007841008512).

• Σας παρακαλούμε να αποστείλετε το προϊόν καλά συσκευασμένο στην πλησιέστερη υπη- ρεσία σέρβις. Η αντικατάσταση επιτρέπεται μόνο από τον κατασκευαστή ή από εξειδικευ- μένο ηλεκτρολόγο. 7 Καθαρισμός και συντήρηση Το προϊόν δεν χρειάζεται συντήρηση. Τακτικοί έλεγχοι σχετικά με βλάβες μπορεί να αυξήσουν τη διάρκεια ζωής του προϊόντος. Απομάκρυνση ρύπων μπορεί να παρατείνει τη λειτουργία του προϊόντος. Κίνδυνος υλικών βλαβών Η χρήση εσφαλμένου απορρυπαντικού μπορεί να βλάψει το λαμπτήρα αριθμού οικίας.

• Ελέγχετε συμβατότητα απορρυπαντικού με την

• Καθαρίζετε λαμπτήρα αριθμού οικίας με απαλό πανί και ήπιο απορρυπαντικό. Σε περίπτωση ρύπων ή ιζημάτων στο ηλιακό πάνελ οφειλόμενων σε καιρικές συνθήκες:

• Καθαρίζετε ηλιακό πάνελ με απαλό πανί και ήπιο απορρυπαντικό. 8 Απόσυρση Ηλεκτρικές συσκευές, εξαρτήματα και συσκευα- σίες θα πρέπει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται. Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα! Μόνο για χώρες ΕΕ: Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύ- κλωση φιλική προς το περιβάλλον. Μην απορρίπτετε άχρηστες συσκευές, συσσωρευτές/μπαταρίες στα οικιακά απορρίμματα, στη φωτιά ούτε στο νερό. Οι συσσωρευτές/μπαταρίες θα πρέπει να συλλέγονται, να ανακυκλώνονται ή να αποσύρονται με τρόπο φιλικό προς το περιβάλλον. Μόνο για χώρες ΕΕ: Σύμφωνα με την Οδηγία RL 2006/66/EΚ πρέπει ελαττωματικές ή άχρηστες μπαταρίες/συσσω- ρευτές να ανακυκλώνονται. Οι άχρηστες πλέον μπαταρίες/συσσωρευτές μπορούν να επιστρέφο- νται στο κατάστημα αγοράς ή σε σημείο συλλογής βλαβερών υλών. 9 Εγγύηση κατασκευαστή Αυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. GR– 48 – Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόμενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται. Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις. Σέρβις επισκευής: Για επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητική απαίτηση απευθυνθείτε στο πλησιέστερο σέρβις για να πληροφορηθείτε τη δυνατότητα επισκευής. ΚΑΤΑΣΚΕΥΑΣ ΤΗ
