MANUAL DE USUARIO XSolar LHN STEINEL

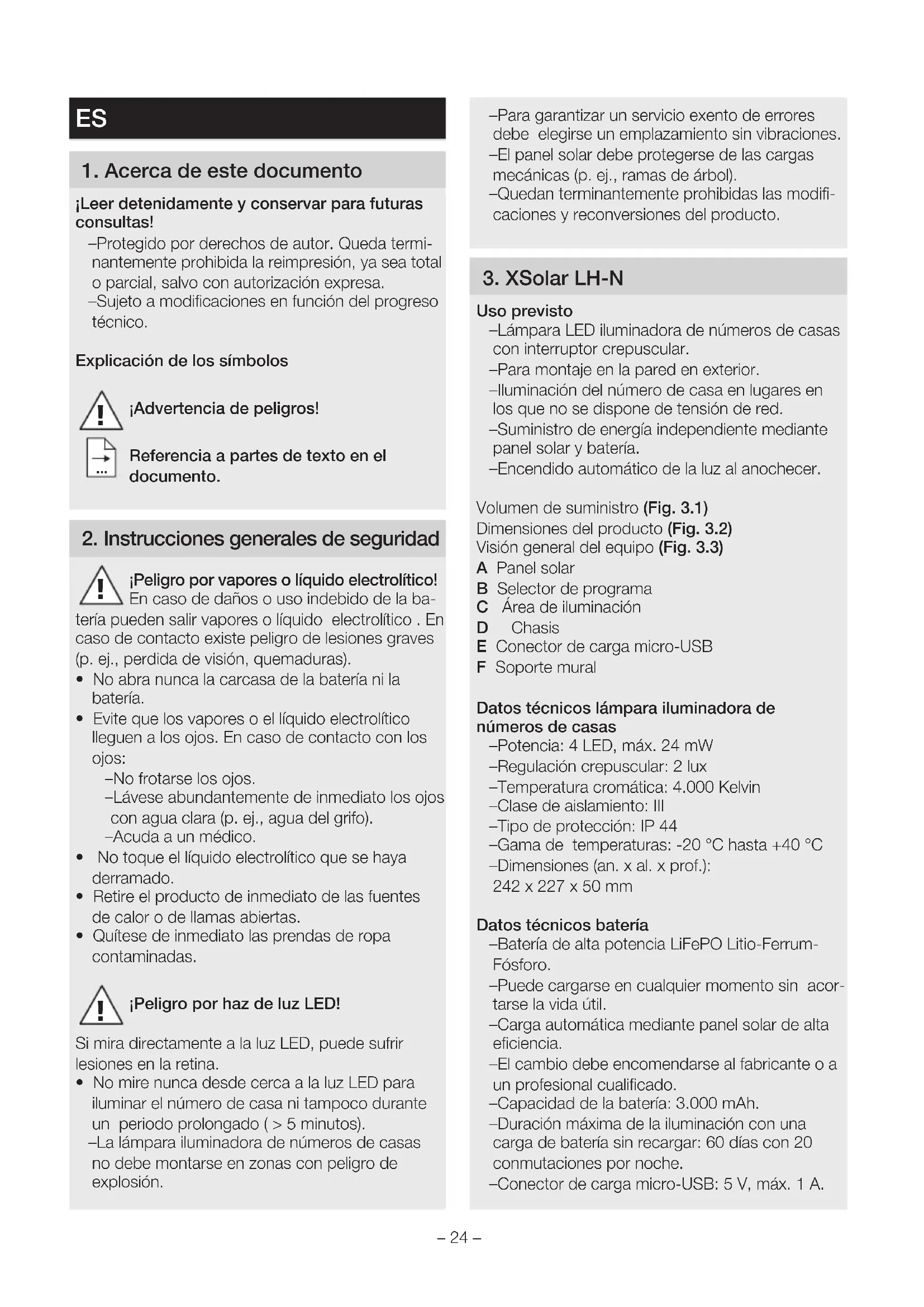

1 Acerca de este documento ¡Leer detenidamente y conservar para futuras consultas! – Protegido por derechos de autor. Queda termi- nantemente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa. – Sujeto a modificaciones en función del progreso técnico. Explicación de los símbolos

¡Advertencia de peligros!

Referencia a partes de texto en el documento 2 Instrucciones generales de seguridad

¡Peligro por vapores o líquido electrolítico! En caso de daños o uso indebido de la ba- tería pueden salir vapores o líquido electrolítico . En caso de contacto existe peligro de lesiones graves (p. ej., perdida de visión, quemaduras).

• No abra nunca la carcasa de la batería ni la batería.

• Evite que los vapores o el líquido electrolítico lleguen a los ojos. En caso de contacto con los ojos: – No frotarse los ojos. – Lávese abundantemente de inmediato los ojos con agua clara (p. ej., agua del grifo). – Acuda a un médico.

• No toque el líquido electrolítico que se haya derramado.

• Retire el producto de inmediato de las fuentes de calor o de llamas abiertas.

• Quítese de inmediato las prendas de ropa contaminadas.

¡Peligro por haz de luz LED! Si mira directamente a la luz LED, puede sufrir lesiones en la retina.

• No mire nunca desde cerca a la luz LED para iluminar el número de casa ni tampoco durante un periodo prolongado (> 5 minutos). – La lámpara iluminadora de números de casas no debe montarse en zonas con peligro de explosión. – Para garantizar un servicio exento de errores debe elegirse un emplazamiento sin vibraciones. – El panel solar debe protegerse de las cargas mecánicas (p. ej., ramas de árbol). – Quedan terminantemente prohibidas las modifi- caciones y reconversiones del producto. 3 XSolar LH-N Uso previsto – Lámpara LED iluminadora de números de casas con interruptor crepuscular. – Para montaje en la pared en exterior. – Iluminación del número de casa en lugares en los que no se dispone de tensión de red. – Suministro de energía independiente mediante panel solar y batería. – Encendido automático de la luz al anochecer. Volumen de suministro (Fig 31) Dimensiones del producto (Fig 32) Visión general del equipo (Fig 33) A Panel solar B Selector de programa C Área de iluminación D Chasis E Conector de carga micro-USB F Soporte mural Datos técnicos lámpara iluminadora de números de casas – Potencia: 4 LED, máx. 24 mW – Regulación crepuscular: 2 lux – Temperatura cromática: 4.000 Kelvin – Clase de aislamiento: III – Tipo de protección: IP 44 – Gama de temperaturas: -20 °C hasta +40 °C – Dimensiones (an. x al. x prof.): 242 x 227 x 50 mm Datos técnicos batería – Batería de alta potencia LiFePO Litio-Ferrum- Fósforo. – Puede cargarse en cualquier momento sin acor- tarse la vida útil. – Carga automática mediante panel solar de alta eficiencia. – El cambio debe encomendarse al fabricante o a un profesional cualificado. – Capacidad de la batería: 3.000mAh. – Duración máxima de la iluminación con una carga de batería sin recargar: 60 días con 20 conmutaciones por noche. – Conector de carga micro-USB: 5 V, máx. 1 A.– 25 – El tiempo de carga depende de la ubicación de montaje (luz directa del sol). En invierno o en días de lluvia deberá tenerse en cuenta que el tiempo de carga será mucho mayor. 4 Montaje

• Compruebe que todos los componentes se encuentran en perfecto estado.

• En caso de constatar daños en el panel solar o en el panel LED, no ponga en marcha el producto. En condiciones de uso desfavorables (p. ej., emplazamiento en lugares con sombra o detrás de cristales), la seguridad de funcionamiento del producto se verá limitada.

• Elija un lugar adecuado con mucha luz solar directa para el panel solar (orientación sur).

• Evite las sombras que forman las cubiertas o los árboles.

• Elija un lugar con poca luz ajena / artificial (faroles etc.).

• Péguese el número de la casa sobre el área de iluminación (Fig 41).

• Sepárese el chasis del soporte mural (Fig 42).

• Hacer los agujeros e introducir los tacos (Fig 43).

• Atornille el soporte mural (Fig 43).

• Lleve a cabo los ajustes (Fig 44). % “5 Manejo”

• Colocar el chasis en el soporte mural y atornillar- lo (Fig 45). 5 Manejo Antes del primer uso

• Activar la lámpara iluminadora de números de casas ajustando para ello el selector de progra- ma en ON. La lámpara iluminadora de números de casas se halla un minuto en modo de prueba y cambia a continuación a la operación normal. Modo de prueba En modo de prueba, la lámpara iluminadora de nú- meros de casas está conectada con independen- cia de la luminosidad ambiental. Adicionalmente, en el modo de prueba, el LED rojo está encendido. Debido a la escasa luminosidad, de día no se puede ver la luz LED. Ajuste del servicio deseado mediante el selector de programa – OFF: Desconectado (configuración de fábrica). Los consumidores (LED) están desactivados. – ON: Lámpara iluminadora de números de casas activada. Se conecta una vez rebasado a la baja el umbral de luminosidad (2 lux). – La luminosidad de la lámpara iluminadora de números de casas se adapta óptimamente en función de la carga del acumulador. Al amanecer, la lámpara iluminadora de números de casas se vuelve a desconectar automáticamente. Carga manual de la batería Si la capacidad del acumulador baja demasiado (p. ej., por mal tiempo), el LED rojo centellea. La batería puede cargarse con un adaptador de carga micro-USB de venta en comercios habituales (no incluido en el volumen de suministro). Una carga de batería puede durar hasta 6 horas. Peligro de daños materiales debido a la entrada de humedad El conector de carga micro-USB abierto (E) no está protegido contra las infiltraciones de agua.

• Cargue la batería solamente en lugares secos.

• Conecte el adaptador de carga micro-USB. – El LED rojo parpadea: proceso de carga activo. Si la batería está muy descargada, pueden transcurrir hasta 10minutos hasta que el LED parpadee. – El LED rojo está encendido: la batería está cargada por completo.

• Retire el adaptador de carga micro-USB. – El LED rojo se apaga. Peligro de daños materiales en caso de inutili- zación Si la lámpara iluminadora de números de casas no se utiliza durante un periodo prolongado (p. ej., almacenamiento), la batería puede sufrir daños irreparables por descarga excesiva.

• Sitúe el selector de programa en OFF.

• Cargue por completo la batería antes de un periodo de tiempo prolongado sin uso.

• Cargue regularmente la batería durante el periodo que no vaya a usarse. ES– 26 –

• Limpie la lámpara iluminadora de números de casas con un paño y limpiador suaves. En caso de suciedad o sedimentaciones condiciona- das por los agentes atmosféricos en el panel solar:

• Limpie el panel solar con un paño y un limpiador suaves. 8 Eliminación Aparatos eléctricos y embalajes han de someter- se a un reciclamiento respetuoso con el medio ambiente. ¡No eche los aparatos eléctricos a la basura doméstica! Solo para países de la UE: Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su trans- posición al derecho nacional, aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclamiento respetuoso con el medio ambiente. No tire los equipos viejos, los acumulado- res o las pilas a la basura doméstica ni al fuego ni al agua. Los acumuladores/pilas se deben recoger, reciclar y eliminar de acuerdo con la normativa medioam- biental. Solo para países de la UE: Según la Directiva 2006/66/CE, los acumulado- res/pilas defectuosos o gastados han de ser reciclados. Los acumuladores/pilas que ya no se puedan utilizar pueden entregarse al punto de ven- ta o a un punto de recogida de residuos tóxicos. 6 Fallos LED rojo parpadea – La capacidad de la batería es demasiado baja.

• Cargue la batería con el adaptador de carga micro-USB (no incluido en el volumen de suministro). La lámpara iluminadora de números de casas no se enciende – La capacidad de la batería es demasiado baja.

• Cargue la batería con el adaptador de carga micro-USB (no incluido en el volumen de suministro). – El selector de programa se halla en OFF.

• Sitúe el selector de programa en ON. – Lámpara iluminadora de números de casas deslumbrada.

• Evítese la incidencia de luz ajena/artificial. La batería no se carga – El panel solar presenta suciedad.

• Limpie el panel solar con un paño y un limpia- dor suaves. – El emplazamiento elegido para el panel solar no es óptimo.

• Compruebe el emplazamiento (en la medida de lo posible con mucha luz solar directa). – Tras muchos años de uso la capacidad de carga de la batería puede agotarse.

• Encargue la sustitución de la batería (bate- ría de recambio XSolar, 3,3 V 1,1 AH, EAN 4007841008512).

• Rogamos envíen el producto bien empaque- tado a la estación de servicio más próxima. La sustitución debe encomendarse exclu- sivamente al fabricante o a un profesional cualificado. 7 Limpieza y cuidados El producto está exento de mantenimiento. Controles regulares para detectar daños pueden prolongar la vida útil del producto. La eliminación de posibles impurezas puede pro- longar el funcionamiento del producto. Peligro de daños materiales Utilizando un limpiador no apropiado, la lámpara iluminadora de números de casas puede sufrir daños.

• Compruebe la compatibilidad del limpiador con la superficie.– 27 – 9 Garantía de fabricante Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las disposiciones vigentes, así como un control adicional de muestreo al azar. Steinel garantiza el perfecto estado y funcionamien- to. El período de garantía es de 36 meses comen- zando el día de la venta al consumidor. Reparamos defectos de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños producidos en piezas de desgaste y daños y defectos originados por uso o mantenimiento inadecuados. Quedan excluidos de la garantía los daños conse- cuenciales causados en objetos ajenos. La garantía solo será efectiva enviando el aparato no deshe- cho, con una breve descripción del fallo, tíquet de caja o factura (con fecha de compra y sello del comercio), bien empaquetado, al correspondiente centro de servicio. Servicio de reparación: una vez transcurrido el período de garantía o en caso de defectos sin derecho de garantía, consulte su centro de servicio más próximo para averiguar una posible reparaci- ón.

AÑOS DE FABRICANTE ES– 28 –
