Typ produktu	LED svítidlo pro osvětlení domovních čísel
Značka	Steinel
Model	XSolar LHN
Zdroje světla	4 LED, max. výkon 24 mW
Teplota chromatičnosti	4 000 K
Práh spouštění	2 lx
Napájení	Solární panel + dobíjecí LiFePO baterie
Kapacita baterie	3 000 mAh (3,3 V)
Maximální autonomie	Až 60 dní (20 sepnutí za noc)
Nabíjení	Přes solární panel nebo micro USB (5 V, max. 1 A)
Stupeň krytí	IP 44
Třída ochrany	III
Teplotní rozsah	-20 °C až +40 °C
Rozměry (D x V x H)	242 x 227 x 50 mm
Montáž	Venkovní nástěnná montáž
Funkce	Automatické zapínání/vypínání za soumraku, testovací režim, přizpůsobení jasu
Spínač	Volba programu (OFF/ON)
Obsah balení	Svítidlo, nástěnný držák, šrouby, hmoždinky, samolepka s domovním číslem
Údržba	Čistěte solární panel měkkým hadříkem a jemným čisticím prostředkem
Bezpečnost	Nedívejte se přímo do LED, nepoužívejte v prostředí s nebezpečím výbuchu
Záruka	3 roky (výrobce)
Náhradní díly	Náhradní baterie (ref. XSolar, 3,3 V 1,1 Ah, EAN 4007841008512)
Opravitelnost	Výměna baterie výrobcem nebo kvalifikovaným elektrikářem

Často kladené otázky - XSolar LHN STEINEL

Jak aktivovat svítidlo poprvé?

Nastavte přepínač volby programu na ON (ZAPNUTO). Svítidlo je po dobu jedné minuty v testovacím režimu, poté přejde do normálního režimu.

Co dělat, když červená LED bliká?

Kapacita baterie je příliš nízká. Nabijte akumulátor pomocí nabíječky micro USB (není součástí dodávky) v suché místnosti.

Jak ručně nabít baterii?

Připojte nabíječku micro USB (5 V, max. 1 A) ke konektoru (E). Červená LED během nabíjení bliká a po dosažení 100 % kapacity baterie se rozsvítí trvale.

Svítidlo se nerozsvítí, co dělat?

Zkontrolujte, zda je přepínač v poloze ON. Pokud je baterie slabá, nabijte ji. Ujistěte se, že žádné rušivé světlo (pouliční lampa) neruší soumrakový senzor.

Mohu vyměnit baterii sám?

Ne, výměnu musí provést výrobce nebo kvalifikovaný elektrikář. Náhradní akumulátor je reference XSolar (3,3 V 1,1 Ah, EAN 4007841008512).

Jaká je životnost baterie?

LiFePO baterii lze kdykoli dobíjet bez ztráty kapacity. Po několika letech může nominální kapacita klesnout; poté je nutná výměna.

Jak čistit solární panel?

Použijte měkký hadřík a jemný čisticí prostředek. Vyhněte se agresivním prostředkům, které by mohly poškodit povrch.

Svítidlo se rozsvítí za denního světla, jak to nastavit?

Zkontrolujte, zda žádný zdroj umělého světla (pouliční lampa, svítidlo) neosvětluje senzor. Umístěte svítidlo během dne do tmavého místa nebo počkejte na normální režim (po testu).

Kam umístit svítidlo pro optimální účinnost?

Vyberte místo s dostatkem přímého slunečního svitu (jižní orientace), bez stínu od okapu nebo stromů. Vyhněte se nočnímu rušivému světlu.

Má svítidlo záruku?

Ano, záruka výrobce je 3 roky od data nákupu. Kryje vady materiálu a zpracování. Uschovejte doklad o koupi.

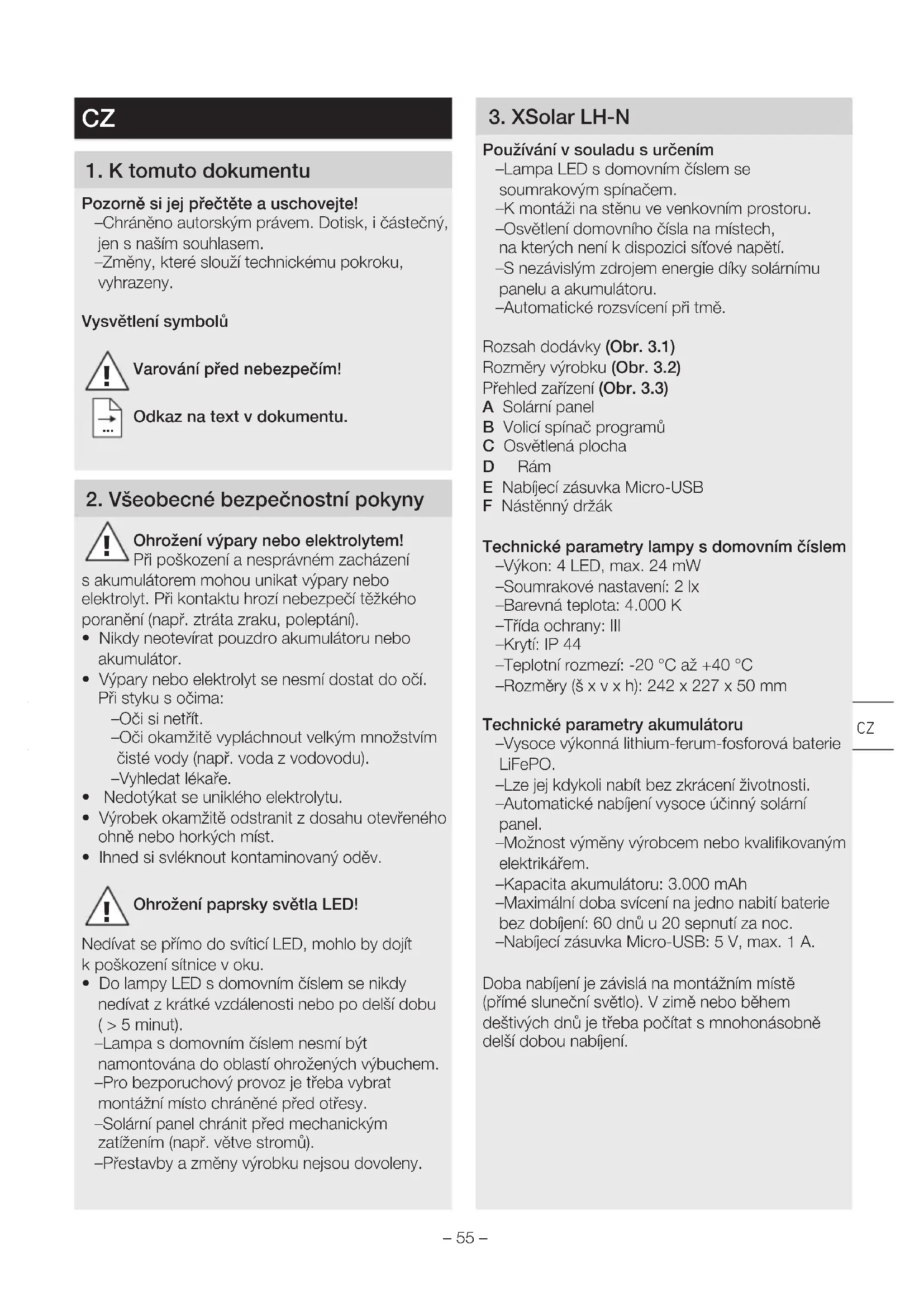

NÁVOD K OBSLUZE XSolar LHN STEINEL

CZ ..... 55 Dodržujte informace v textové části!

1. K tomuto dokumentu

Pozorně si jej přečtěte a uschovejte!

-Chráněno autorským právem. Dotisk, i částečný, jen s naším souhlasem. -Změny, které slouží technickému pokroku, vyhrazeny.

Vysvětlení symbolů

Varování před nebezpečím!

Odkaz na text v dokumentu.

2. Všeobecné bezpečnostní pokyny

Ohrožení výpary nebo elektrolytem!

Při poškození a nesprávném zacházení

s akumulátorem mohou unikat výpary nebo elektrolyt. Při kontaktu hrozí nebezpečí těžkého poranění (např. ztráta zraku, poleptání).

• Nikdy neotevírat pouzdro akumulátoru nebo akumulátor.
• Výpary nebo elektrolyt se nesmí dostat do očí. Při styku s očima:
  -Oči si netřít.
  -Oči okamžitě vypláchnout velkým množstvím čisté vody (např. voda z vodovodu). -Vyhledat lékaře.
• Nedotýkat se uniklého elektrolytu.
• Výrobek okamžitě odstranit z dosahu otevřeného ohně nebo horkých míst.
• Ihned si svléknout kontaminovaný oděv.

Ohrožení paprsky světla LED!

Nedívat se přímo do svíticí LED, mohlo by dojít k poškození sítnice v oku.

• Do lampy LED s domovním číslem se nikdy nedívat z krátké vzdálenosti nebo po delší dobu (> 5 minut).
  –Lampa s domovním číslem nesmí být namontována do oblastí ohrožených výbuchem.
  -Pro bezporuchový provoz je třeba vybrat montážní místo chráněné před oťresy.
  -Solární panel chránit před mechanickým zatížením (např. větve stromů).
  -Přestavby a změny výrobku nejsou dovoleny.

3. XSolar LH-N

Používání v souladu s určením

-Lampa LED s domovním číslem se soumrakovým spínačem.
-K montáži na stěnu ve venkovním prostoru.
–Osvětlení domovního čísla na místech, na kterých není k dispozici síťové napětí.
-S nezávislým zdrojem energie díky solárnímu panelu a akumulátoru.
-Automatické rozsvícení při tmě.

Rozsah dodávky (Obr. 3.1)

Rozměry výrobku (Obr. 3.2)

Přehled zařízení (Obr. 3.3)

A Solární panel
B Volici spínač programů
C Osvětlená plocha
D Rám
E Nabíjecí zásuvka Micro-USB
F Nástěnný držák

Technické parametry lampy s domovním číslem

-Výkon: 4 LED, max. 24 mW
-Soumrakové nastavení: 2 lx
-Barevná teplota: 4.000 K
-Třída ochrany: III
-Krytí: IP 44
-Teplotní rozmezí: -20 °C až +40 °C
-Rozměry (š x v x h): 242 x 227 x 50 mm

Technické parametry akumulátoru

-Vysoce výkonná lithium-ferum-fosforová baterie LiFePO.
-Lze jej kdykoli nabít bez zkrácení životnosti.
-Automatické nabíjení vysoce účinný solární panel.
-Možnost výměny výrobcem nebo kvalifikovaným elektrikářem.
-Kapacita akumulátoru: 3.000 mAh
-Maximální doba svícení na jedno nabití baterie bez dobíjení: 60 dnů u 20 sepnutí za noc.
-Nabíjecí zásuvka Micro-USB: 5 V, max. 1 A.

Doba nabíjení je závislá na montážním místě (přímé sluneční světlo). V zimě nebo během deštivých dnů je třeba počítat s mnohonásobně delší dobou nabíjení.

4. Montáž

• Zkontrolovat poškození u všech konstrukčních dílů.
• Při poškození solárního nebo LED panelu výrobek nepoužívat.

Za nepříznivých podmínek (např. instalace ve stínu nebo za sklem) je funkční bezpečnost výrobku omezena.

• Pro solární panel vybrat vhodné místo se stálým přímým slunečním zářením (orientace na jih).
• Zabránit zastínění přečnívajícími střechami nebo stromy.
• Vybrat místo s nepatrnými účinky cizího / umělého světla (lampy na ulici atd.).
• Domovní číslo nalepit na osvětlenou plochu (Obr. 4.1).
• Rám oddělit od nástěnného držáku (Obr. 4.2).
• Vyvrtat otvory a vložit hmoždinky (Obr. 4.3).
• Našroubovat nástěnný držák (Obr. 4.3).
• Provést nastavení (Obr. 4.4). →„5. Obsluha“
• Rám nasadit na nástěnný držák a sešroubovat (Obr. 4.5).

5. Obsluha

Před prvním použitím

• Lampa s domovním číslem se aktivuje nastavením voliče programů do polohy ON.
  Lampa s domovním číslem se jednu minutu nachází v testovacím režimu a pak přejde do normálního provozu.

Testovací režim

V testovacím režimu lampa s domovním číslem za-pne nezávisle na jasu prostředí. Navíc v testovacím režimu svítí červená LED. Na základě nízkého jasu nelze ve dne světlo LED rozpoznat.

Nastavení požadovaného režimu voličem programů

-OFF: Vypnuto (nastavení z výroby). Spotřebiče (LED) jsou deaktivovány.
-ON: Lampa s domovním číslem aktivní. Zapne se při nedosažení prahové hodnoty jasu (2 lx).
—Jas lampy s domovním číslem se optimálně přizpůsobí podle nabití akumulátoru. V ranních hodinách lampa s domovním číslem zase automaticky zhasne.

Ruční nabíjení akumulátoru

U příliš nízké kapacity akumulátoru (např. za špatného počasí) bliká červená LED. Akumulátor může být nabit běžným nabíjecím adaptérem Micro-USB (není v rozsahu dodávky). Jedno nabíjení akumulátoru může trvat až 6 hodin.

Nebezpečí věcných škod kvůli vnikající vlhkosti

Otevřená nabíjecí zásuvka Micro-USB (E) není chráněna proti vnikající vodě.

• Akumulátor nabíjejte jen v suchých prostorech.

• Připojte nabíjecí adaptér Micro-USB.
  -Bliká červená LED: Nabíjení aktivní.
  U silně vybitého akumulátoru může trvat až 10 minut, než začne LED blikat.
  -Svítí červená LED: Akumulátor je plně nabitý.

• Odstranit nabíjecí adaptér Micro-USB.
  -Červená LED zhasne.

Nebezpečí věcných škod při nepoužívání

Při nepoužívání lampy s domovním číslem po delší dobu (např. při skladování) může dojít ke zničení akumulátoru hlubokým vybitím.

• Volič programů nastavit do polohy OFF.
• Před tím, než přestanete akumulátor po delší dobu používat, jej úplně nabijte.
• Při nepoužívání akumulátor pravidelně nabíjejte.

6. Poruchy

Červená LED bliká

-Kapacita akumulátoru je príliš nízká.
- Akumulátor nabít nabíjecím adaptérem Micro-USB (není v rozsahu dodávky).

Lampa s domovním číslem nezapíná.

-Kapacita akumulátoru je príliš nízká.
- Akumulátor nabít nabíjecím adaptérem Micro-USB (není v rozsahu dodávky).
–Volič programů v poloze OFF.
• Volič programů nastavit na ON.
–Lampa s domovním číslem je oslepená.
- Zabránit dopadu cizího / umělého světla.

Akumulátor se nenabíjí

-Solární panel znečištěný.
- Solární panel otrít měkkou utěrkou a vyčistit jemným čisticím prostředkem.
–Místo instalace solárního panelu není optimální.
- Zkontrolovat místo instalace (pokud možno co nejvíce přímého slunečního světla).

-Po víceletém používání může dojít ke snížení nabíjecí kapacity akumulátoru.

• Akumulátor nechte vyměnit (náhradní akumulátor XSolar, 3,3 V 1,1 AH, EAN 4007841008512).
• Dobře zabalený výrobek zašlete, prosím, i v tomto případě nejbližšímu servisnímu středisku. Výměnu může provést jen výrobce nebo kvalifikovaný elektrikář.

7. Čištění a údržba

Výrobek je bezúdržbový.

Pravidelné kontroly poškození mohou prodloužit životnost výrobku.

Odstraňování nečistot může prodloužit funkci výrobku.

Nebezpečí věcných škod

Použitím nesprávného čisticího prostředku může být lampa s domovním číslem poškozena.

• Zkontrolovat snášenlivost čisticího prostředku a povrchu.
• Lampu s domovním číslem otrít měkkou utěrkou a vyčistit jemným čisticím prostředkem.

V případě znečištění nebo usazenin podmíněných povětrnostními vlivy na solárním panelu:

- Solární panel otrít měkkou utěrkou a vyčistit jemným čisticím prostředkem.

8. Likvidace

Elektrická zařízení, příslušenství a obaly by měly být odvezeny k ekologickému opětovnému zhodnocení.

Nevyhazujte elektrická zařízení do domovního odpadu!

Jen pro země EU:

V souladu s platnou evropskou směrnicí o odpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána k ekologickému opětovnému zhodnocení.

Staré přístroje, akumulátory / baterie neházet do domovního odpadu, ohně nebo vody.

Akumulátory / baterie se mají sbírat, recyklovat nebo ekologicky likvidovat.

Jen pro země EU:

Podle směrnice RL 2006/66/ES musí být vadné nebo opotřebované akumulátory / baterie recyklovány. Nepoužitelné akumulátory / baterie můžete odevzdat v prodejně nebo ve sběrně nebezpečných odpadů.

9. Záruka výrobce

Tento výrobek firmy Steinel je vyráběn s maximální pozorností věnovanou jeho funkčnosti a bezpečnosti, které byly vyzkoušeny podle platných předpisů, přičemž se výrobek rovněž podrobil namátkové výstupní kontrole. Firma Steinel přebírá záruku za bezvadné provedení a funkčnost. Záruka se poskytuje v délce 36 měsíců a začíná dnem prodeje výrobku spotřebiteli. Odstraněny vám budou výrobní vady a závady zapříčiněné vadným materiálem, přičemž záruka spočívá v opravě nebo výměně chybného dílu dle našeho výběru.

Záruka se nevztahuje na škody na dílech podléhajících opotřebení, na škody a vady zapřičiněné nesprávným zacházením nebo údržbou.

Uplatňování dalších nároků následných škod na cizích věcech je vyloučeno.

Záruka bude uznána jen tehdy, bude-li nedemontovaný přístroj dobře zabalen, přiložen krátký popis závady, pokladní stvrzenka nebo faktura (datum prodeje a razítko prodejny), poslán na adresu příslušného servisu.

Servisní opravny: Po uplynutí záruční doby nebo v případě závad bez nároku na záruku se ve vašem nejbližším servisu zeptejte na možnost opravy.

SK

1. O tomto dokumente

Pozorne si ho prečítajte a uschovajte!

Odkaz na textové pasáže v dokumente.

2. Všeobecné bezpečnostné pokyny

Rozsah dodávky (Obr. 3.1)

Technické údaje o svietidle s domovým číslom

-Výkon: 4 LED, max. 24 mW
–Nastavenie stmievania: 2 lx
–Teplota farby: 4.000 K
–Trieda ochrany: III
-Krytie: IP 44
-Teplotný rozsah: -20 °C až +40 °C
-Rozmery (v x š x h): 242 x 227 x 50 mm

Otvorená nabíjačka s micro USB (E) nie je chránená pred vniknutím vody.

- Akumulátor nabíjajte len v suchých miestnostiach.

- Pripojte nabíjací adaptér s micro USB.

- Odpojte nabíjací adaptér s micro USB. -Červená LED dióda zhasne.

Svietidlo s domovým číslom sa nezapína

• Akumulátor nabite pomocou nabíjacieho adap-téra s micro USB (nepatrí do rozsahu dodávky).
  –Volič programov je nastavený na OFF (VYP).
  • Nastavte volič programov na ON (ZAP).
  –Svietidlo s domovým číslom je tienenné.
• Zabráňte dopadaniu cudzieho / umelého svetla.

7. Čistenie a starostlivost'

Výrobok nevyžaduje údržbu.
