Tip produs	Corp de iluminat LED pentru numere de casă
Marcă	Steinel
Model	XSolar LHN
Sursă de lumină	4 LED-uri, putere max. 24 mW
Temperatură de culoare	4.000 K
Prag de declanșare	2 lx
Alimentare	Panou solar + baterie LiFePO reîncărcabilă
Capacitate baterie	3.000 mAh (3,3 V)
Autonomie max.	Până la 60 de zile (20 de porniri pe noapte)
Reîncărcare	Prin panou solar sau micro USB (5 V, max. 1 A)
Grad de protecție	IP 44
Clasă de protecție	III
Interval de temperatură	-20 °C până la +40 °C
Dimensiuni (L x H x A)	242 x 227 x 50 mm
Montare	Pe perete exterior
Funcții	Pornire/oprire automată crepusculară, mod test, adaptare luminozitate
Întrerupător	Selectare programe (OFF/ON)
Conținut livrare	Corp de iluminat, suport de perete, șuruburi, dibluri, număr de casă autocolant
Întreținere	Curățați panoul solar cu o cârpă moale și un detergent ușor
Siguranță	Nu priviți direct LED-ul, nu utilizați în zonă explozivă
Garanție	3 ani (producător)
Piese de schimb	Baterie de schimb (ref. XSolar, 3,3 V 1,1 Ah, EAN 4007841008512)
Reparabilitate	Înlocuirea bateriei de către producător sau un electrician calificat

Întrebări frecvente - XSolar LHN STEINEL

Cum se activează corpul de iluminat pentru prima dată?

Reglați întrerupătorul de selectare a programelor pe ON (PORNIT). Corpul de iluminat este în modul test timp de un minut, apoi trece în mod normal.

Ce trebuie făcut dacă LED-ul roșu clipește?

Capacitatea bateriei este prea mică. Reîncărcați acumulatorul cu ajutorul încărcătorului micro USB (nu este inclus) într-o încăpere uscată.

Cum se reîncarcă manual bateria?

Conectați un încărcător micro USB (5 V, max. 1 A) la conectorul (E). LED-ul roșu clipește în timpul încărcării și se aprinde fix când bateria este la 100%.

Corpul de iluminat nu se aprinde, ce trebuie făcut?

Verificați dacă întrerupătorul este pe ON. Dacă bateria este descărcată, reîncărcați-o. Asigurați-vă că nicio lumină parazită (stâlp de iluminat) nu deranjează senzorul crepuscular.

Pot înlocui bateria singur?

Nu, înlocuirea trebuie efectuată de producător sau un electrician calificat. Acumulatorul de schimb este referința XSolar (3,3 V 1,1 Ah, EAN 4007841008512).

Care este durata de viață a bateriei?

Bateria LiFePO poate fi reîncărcată în orice moment fără pierdere de capacitate. După mai mulți ani, capacitatea nominală poate scădea; atunci este necesară înlocuirea.

Cum se curăță panoul solar?

Folosiți o cârpă moale și un detergent ușor. Evitați produsele agresive care ar putea deteriora suprafața.

Corpul de iluminat se aprinde în plină zi, cum se reglează?

Verificați dacă nicio sursă de lumină artificială (stâlp, lampă) nu iluminează senzorul. Plasați corpul de iluminat într-un loc întunecat în timpul zilei sau așteptați modul normal (după test).

Unde se instalează corpul de iluminat pentru o eficiență optimă?

Alegeți un loc cu multă lumină directă a soarelui (orientare sud), fără umbră de streașină sau copaci. Evitați lumina parazită nocturnă.

Corpul de iluminat are garanție?

Da, garanția producătorului este de 3 ani de la data achiziției. Acoperă defectele de material și de fabricație. Păstrați dovada de cumpărare.

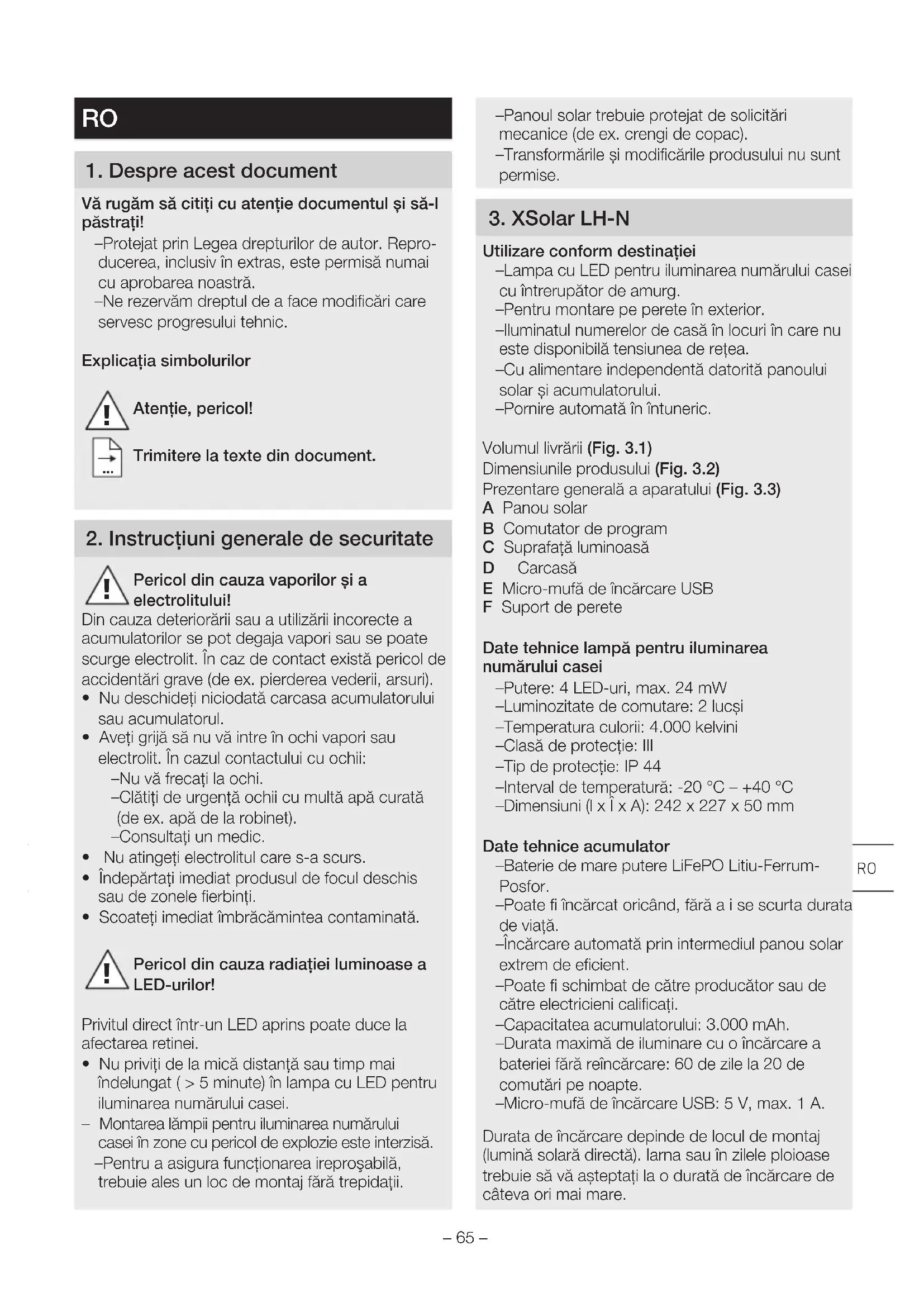

MANUAL DE UTILIZARE XSolar LHN STEINEL

RO ..... 65 Respectați instrucțiunile scrise!

1. Despre acest document

Vă rugăm să citiți cu atenție documentul și să-l păstrați!

-Protejat prin Legea drepturilor de autor. Reproducerea, inclusiv în extras, este permisă numai cu aprobarea noastră.

-Ne rezervăm dreptul de a face modificări care servesc progresului tehnic.

Explicația simbolurilor

Atentie, pericol!

Pericol din cauza vaporilor și a electrolitului!

Din cauza deteriorării sau a utilizării incorecte a accumulatorilor se pot degaja vapori sau se poate scurge electrolit. În caz de contact există pericol de accidentări grave (de ex. pierderea vederii, arsuri).

• Nu deschideți niciodată carcasa accumulatorului sau accumulatorul.
• Aveți grijă să nu vă intre în ochi vapori sau electrolit. În cazul contactului cu ochii:

-Nu vă frecați la ochi.
-Clătiți de urgență ochii cu multă apă curată (de ex. apă de la robinet).
-Consultati un medic.

• Nu atingeti electrolitul care s-a scurs.
• Îndepăratați imediat produsul de focul deschis sau de zonele fierbinti.
• Scoateți imediat îmbrăcămintea contaminată.

Pericol din cauza radiatiei luminoase a LED-urilor!

Privitul direct într-un LED aprins poate duce la afectarea retinei.

• Nu priviți de la mică distanță sau timp mai îndelungat (> 5 minute) în lampa cu LED pentru iluminarea numărului casei.
• Montarea lâmpii pentru iluminarea numărului casei în zone cu pericol de explozie este interzisă.

–Pentru a asigura funcționarea ireproșabilă, trebuie ales un loc de montaj fără trepidații.

-Panoul solar trebuie protejat de solicitări mecanice (de ex. crengi de copac).
-Transformările și modificările produsului nu sunt permise.

3. XSolar LH-N

Utilizare conform destinatiei

–Lampa cu LED pentru iluminarea numărului casei cu întrerupător de amurg.
-Pentru montare pe perete în exterior.
-Iluminatul numerelor de casă în locuri în care nu este disponibilă tensiunea de rețea.
-Cu alimentare independentă datorită panoului solar și accumulatorului.
-Pornire automată în întuneric.

Volumul livrării (Fig. 3.1)

Dimensiunile produsului (Fig. 3.2)

Prezentare generală a aparatului (Fig. 3.3)

A Panou solar
B Comutator de program
C Suprafață luminoasă
D Carcasă
E Micro-mufă de încărcare USB
F Suport de perete

Date tehnice lampă pentru iluminarea numărului casei

• Putere: 4 LED-uri, max. 24 mW
  -Luminozitate de comutare: 2 lucsi
  -Temperatura culorii: 4.000 kelvini
  -Clasă de protectie: III
  -Tip de protectie: IP 44
  -Interval de temperatură: -20 °C - +40 °C
  -Dimensiuni (l x l x A): 242 x 227 x 50 mm

Date tehnice accumulator

-Baterie de mare putere LiFePO Litiu-Ferrum-Posfor.
-Poate fi încărcat oricând, fără a i se scurta durata de viață.
-Încărcare automată prin intermediul panou solar extrem de eficient.
-Poate fi schimbat de către producător sau de către electricieni calificați.
-Capacitatea accumulatorului: 3.000 mAh.
-Durata maximă de iluminare cu o încărcare a bateriei fără reîncărcare: 60 de zile la 20 de comutări pe noapte.
-Micro-mufă de încărcare USB: 5 V, max. 1 A.

Durata de încărcare depinde de locul de montaj (lumină solară directă). Iarna sau în zilele ploioase trebuie să vă așteptați la o durată de încărcare de câteva ori mai mare.

4. Montarea

• Verificați toate componentele pentru a constata dacă prezintă deteriorări.
• Dacă panoul solar sau panoul de LED-uri prezintă defectiuni, nu puneti în funcțiune produsul.

În cazul în care condițiile de utilizare sunt nefavorabile (de ex. amplasare la umbră sau în spatele unei geam), siguranța funcționării produsului este limitată

- Alegeți un loc adecvat pentru panoul solar, cu multă lumină solară directă (orientare spre sud).

- Evitați umbrirea cu copertine sau copaci.

- Alegeți un loc cu puțină lumină din alte surse / artificială (felinare de stradă etc.).

- Lipiți numărul casei pe suprafața luminoasă (Fig. 4.1).

- Desprindeți carcasa din suportul de perete (Fig. 4.2).

- Faceți găurile și introduceti diblurile (Fig. 4.3).

- Prindeti suportul de perete în şuruburi (Fig. 4.3).

- Realizați reglările (Fig. 4.4). →„5. Utilizarea”

- Pozitionați carcasa pe suportul de perete și prindeți-o în şuruburi (Fig. 4.5).

5. Utilizarea

Înainte de prima utilizare

- Activați lampa pentru iluminarea numărului casei prin reglarea comutatorului de program pe ON. Lampa pentru iluminarea numărului casei se află un minut în modul test și apoi trece în regim normal.

Modul test

În modul test, lampa pentru iluminarea numărului casei este aprinsă independent de luminozitatea ambientală. În plus, în modul test LED-ul roșu este aprins continuu. Din cauza luminozității reduse, în timpul zilei nu se poate vedea lumina LED-ului.

Reglarea regimului dorit prin intermediul comutatorului de program

-OFF: Oprit (setare din fabrică). Consumatori (LED-urile) sunt dezactivați.
-ON: Lampa pentru iluminarea numărului casei este activă. Lampa se aprinde când se coboară sub pragul de luminozitate (2 lucși).
–Luminozitatea lămpii pentru iluminarea numărului casei se ajustează optim în funcție de gradul de încărcare al accumulatorului. În orele dimineții, lampa pentru iluminarea numărului casei se stinge automat.

Încărcarea manuală a accumulatorului

În cazul în care capacitatea accumulatorului este prea mică (de exemplu în condiții de vreme proas-tă), LED-ul roșu luminează intermitent. Acumula-torul poate fi încărcat cu un micro-adaptor USB disponibil în comerț (nu este inclus la livrare). Încărcarea accumulatorului poate dura până la 6 ore.

Pericol de daune materiale din cauza pătrunderi umidității

Micro-mufa de încărcare USB deschisă (E) nu este protejată împotriva pătrunderii apei.

- Nu încărcați acumulatorul decât în spații uscate.

- Racordati micro-adaptorul USB.

-LED-ul roşu luminează: operația de încărcare este activă
-Dacă accumulatorul este puternic descărcat poate dura până la 10 minute până se aprinde LED-ul.
-LED-ul roşu luminează: accumulatorul este încărcat complet.

- Scoateți micro-adaptorul USB.

Pericol de daune materiale în caz de nefolosire

Atunci când lampa pentru iluminarea numărului casei nu este folosită un interval de timp mai lung (de ex. pe timpul depozitării), accumulatorul se poate distruge din cauza unei descărcări complete.

• Pozitionati comutatorul de program pe OFF.
• Înainte de depozitare încărcați complet accumulatorul.
• Încărcați periodic accumulatorul în timpul depozitării.

6. Defecțiuni

-Capacitatea accumulatorului este prea mică.

- Încărcați acumulatorul cu micro-adaptorul USB (nu este cuprins în volumul livrării).

Lampa pentru iluminarea numărului casei nu se aprinde

-Capacitatea accumulatorului este prea mică.
- Încărcați acumulatorul cu micro-adaptorul USB (nu este cuprins în volumul livrării).
-Comutatorul de program este poziționat pe OFF.
- Pozitionati comutatorul de program pe ON.
–Lampa pentru iluminarea numărului casei este orbită.
- Incidenta unei lumini din altă sursă / artificiale.

Accumulatorul nu se încarcă

-Panoul solar murdar.

- Curățați panoul solar folosind o lavetă moale și un detergent non-agresiv.

-Locul de amplasare a panoului solar nu este optim.

- Verificați locul de amplasare (cât mai multă lumină solară directă).

–După o utilizare îndelungată, capacitatea de încărcare a accumulatorului poate fi epuizată.

- Dispuneți înlocuirea accumulatorului (acumulator de schimb XSolar, 3,3 V 1,1 AH, EAN 4007841008512).

- Vă rugăm să trimiteti produsul bine ambalat la cel mai apropiat service. Înlocuirea nu se va face decât de către producător sau de către electricieni calificați.

7. Curățarea și îngrijirea

Produsul nu necesită lucrări de întreținere.

Verificările periodice cu scopul a descoperi eventuale deteriorări pot prelungi durata de viață a produsului.

Îndepărtarea murdăriilor poate prelungi funcționa- rea produsului.

Pericol de daune materiale

Folosirea unor detergenți inadecvați poate deteriora lampa pentru iluminarea numărului casei.

• Verificați compatibilitatea dintre detergent și suprafață.
• Curățați lampa pentru iluminarea numărului casei folosind o lavetă moale și un detergent non-agresiv.

Dacă există murdărie sau depuneri cauzate de intemperii pe panoul solar:

- Curățați panoul solar folosind o lavetă moale și un detergent non-agresiv.

8. Evacuarea ca deşeu

Aparatele electrice, accesoriiile și ambalajele trebuie să facă obiectul unei reciclări ecologice.

Nu aruncați aparatele electrice la gunoiul menajer!

Numai pentru țările UE:

În conformitate cu directiva europeană privind eliminarea deșeurilor electrice și electronice în vigoare și transpunerii ei în legislația națională, aparatele

electrice care nu mai pot fi utilizate trebuie să fie colectate separat și să facă obiectul unei reciclări ecologice.

Nu aruncați aparatele uzate sau acumulatorii / bateriile la gunoiul menajer, în foc sau în apă.

Accumulatorii / bateriile trebuie colectate, reciclate sau evacuate la deşeurîntr-un mod care să nu afecteze negativ mediul ambiant.

Numai pentru țările UE:

Conform directivei RL 2006/66/EG acumulatorii / bateriile defecte sau uzate trebuie reciclate. Acumulatorii / bateriile inutilizabile pot fi predate distribuitorului sau la punctul de colectare a materialelor periculoase.

9. Garantia de producător

Acest produs Steinel a fost fabricat cu maximă atenție, verificat din punctul de vedere al funcționării și al siguranței și supus unor controale aleatorii. Steinel garantează structura și funcționarea ireproșabilă a acestui produs. Termenul de garanție este de 36 de luni și începe de la data vânzării produsului către consumator. Garanția acoperă deficiențele bazate pe defecte de material și fabricație. Îndeplinirea garanției se realizează prin repararea sau înlocuirea pieselor defecte, conform opțiunii noastre. Garanția nu se aplică pieselor de uzură și nici deteriorărilor sau deficiențelor cauzate de utilizarea sau întreținerea necorespunzătoare. Este exclusă compensarea daunelor provocate altor obiecte. Garanția este valabilă doar dacă aparatul nedezasamblat este trimis la centrul de service competent într-un ambalaj adecvat, împreună cu o scurtă descriere a defectiunii, cu bonul de casă sau cu factura (cu data cumpărării și cu ștampila distribuitorului).

Reparații și postgaranție: După ieșirea din termenul de garanție sau în cazul defectiunilor pentru care nu beneficiați de reparații în garanție, informati-vă cu privire la posibilitatea reparației la centrul de service cel mai apropiat.
