XSolar LHN - Valgustus STEINEL - Tasuta kasutusjuhend

Toote tüüp	LED-maja numbrivalgusti
Bränd	Steinel
Mudel	XSolar LHN
Valgusallikas	4 LED-i, max võimsus 24 mW
Värvustemperatuur	4 000 K
Käivitustase	2 lx
Toide	Päikesepaneel + laetav LiFePO aku
Aku mahutavus	3 000 mAh (3,3 V)
Maksimaalne tööaeg	Kuni 60 päeva (20 sisselülitust öö kohta)
Laadimine	Päikesepaneeli või mikro-USB kaudu (5 V, max 1 A)
Kaitseaste	IP 44
Kaitseklass	III
Temperatuurivahemik	-20 °C kuni +40 °C
Mõõtmed (P x K x S)	242 x 227 x 50 mm
Paigaldus	Välisseinale
Funktsioonid	Automaatne hämaras sisse/välja lülitumine, testrežiim, heleduse kohandamine
Lüliti	Programmide valik (OFF/ON)
Tarne sisu	Valgusti, seinakinnitus, kruvid, tüüblid, kleebitav majanumber
Hooldus	Puhasta päikesepaneeli pehme lapi ja pehme pesuvahendiga
Ohutus	Ärge vaadake otse LED-i, ärge kasutage plahvatusohtlikus piirkonnas
Garantii	3 aastat (tootja)
Varuosad	Vahetusaku (viide XSolar, 3,3 V 1,1 Ah, EAN 4007841008512)
Parandatavus	Aku vahetamine tootja või kvalifitseeritud elektriku poolt

Korduma kippuvad küsimused - XSolar LHN STEINEL

Kuidas esmakordselt valgustit aktiveerida?

Seadke programmivaliku lüliti asendisse ON (SEES). Valgusti on testrežiimis ühe minuti jooksul, seejärel läheb tavalisele režiimile.

Mida teha, kui punane LED vilgub?

Aku mahutavus on liiga väike. Laadige akut mikro-USB laadijaga (pole kaasas) kuivas ruumis.

Kuidas akut käsitsi laadida?

Ühendage mikro-USB laadija (5 V, max 1 A) pistikuga (E). Laadimise ajal vilgub punane LED ja akul 100% juures põleb pidevalt.

Valgusti ei lülitu sisse, mida teha?

Kontrollige, kas lüliti on asendis ON. Kui aku on tühi, laadige see. Veenduge, et ükski võõras valgusallikas (tänavavalgusti) ei sega hämarusandurit.

Kas ma saan akut ise vahetada?

Ei, vahetuse peab tegema tootja või kvalifitseeritud elektrik. Vahetusaku viide on XSolar (3,3 V 1,1 Ah, EAN 4007841008512).

Kui pikk on aku eluiga?

LiFePO akut saab igal ajal laadida ilma mahutavuse kaotuseta. Mitme aasta pärast võib nimivõimsus väheneda; siis on vajalik vahetus.

Kuidas puhastada päikesepaneeli?

Kasutage pehmet lappi ja pehmet pesuvahendit. Vältige agressiivseid tooteid, mis võivad pinda kahjustada.

Valgusti lülitub sisse päevavalges, kuidas seadistada?

Kontrollige, et ükski kunstlik valgusallikas (tänavavalgusti, lamp) ei valgusta andurit. Asetage valgusti päevaks pimedasse kohta või oodake tavalist režiimi (pärast testi).

Kuhu paigaldada valgusti optimaalse tõhususe saavutamiseks?

Valige asukoht, kus on palju otsest päikesevalgust (lõunasuund), ilma räästa või puude varjuta. Vältige öist võõrast valgust.

Kas valgustil on garantii?

Jah, tootja garantii on 3 aastat ostukuupäevast. See katab materjali- ja tootmisdefekte. Hoidke ostutõend alles.

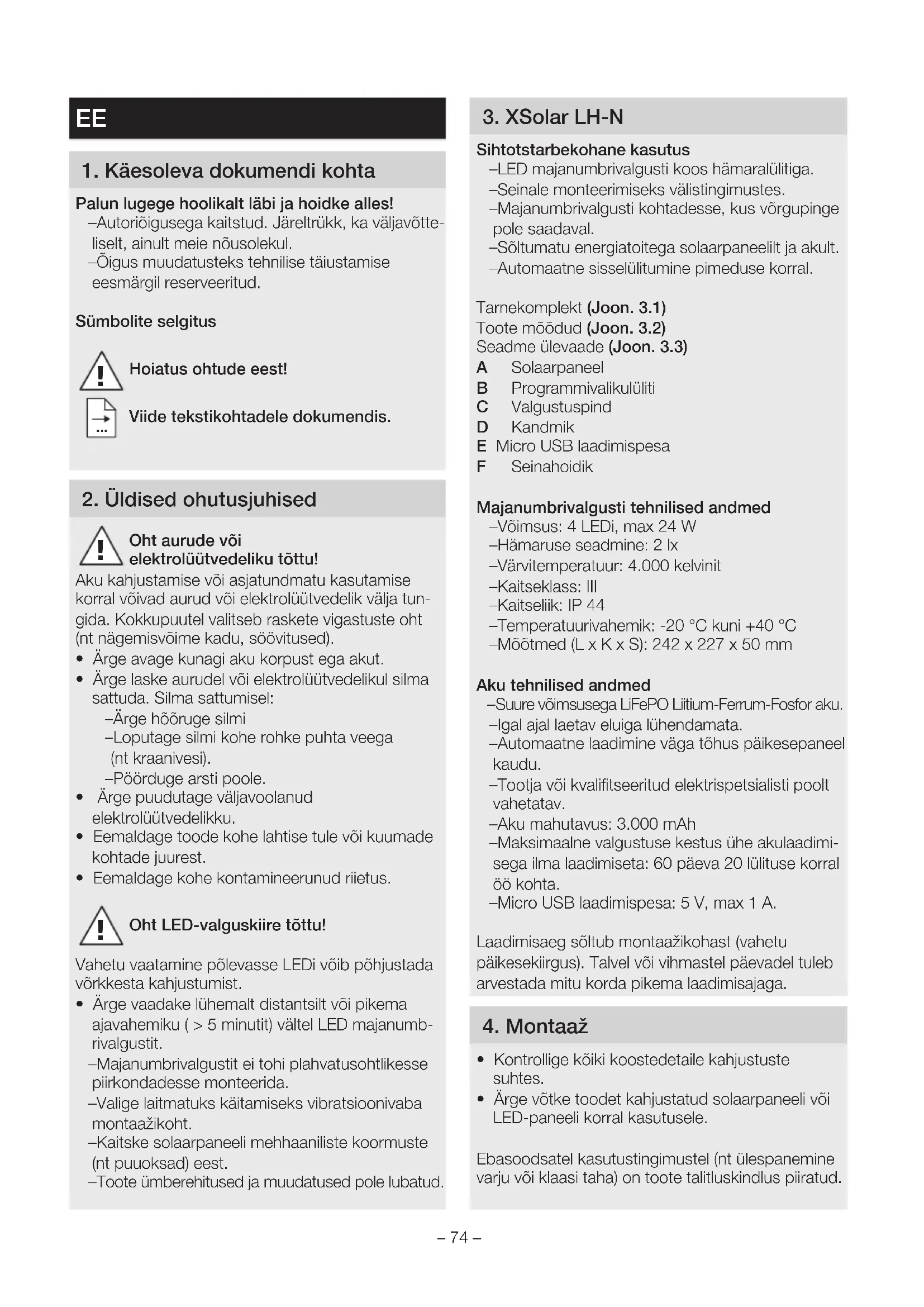

KASUTUSJUHEND XSolar LHN STEINEL

EE ..... 74 Järgige tekstiosa!

1. Käesoleva dokumendi kohta

Palun lugege hoolikalt läbi ja hoidke alles!

-Autoriõigusega kaitstud. Järeltrükk, ka väljavõtte-liselt, ainult meie nõusolekul.

-Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

Sümbolite selgitus

Hoiatus ohtude eest!

Viide tekstikohtadele dokumendis.

2. Üldised ohutusjuhised

Oht aurude või elektrolüütvedeliku tõttu!

Aku kahjustamise või asjatundmatu kasutamise korral võivad aurud või elektrolüütvedelik välja tungida. Kokkupuutel valitseb raskete vigastuste oht (nt nägemisvõime kadu, söövitused).

• Ärge avage kunagi aku korpust ega akut.
• Ärge laske aurudel või elektrolüütvedelikul silma sattuda. Silma sattumisel:
  -Ärge hõõruge silmi
  –Loputage silmi kohe rohke puhta veega (nt kraanivesi).
  -Pöörduge arsti poole.
• Ärge puudutage väljavoolanud elektrolüütvedelikku.
• Eemaldage toode kohe lahtise tule või kuumade kohtade juurest.
• Eemaldage kohe kontamineerunud riietus.

Oht LED-valguskiire töttu!

Vahetu vaatamine põlevasse LEDi võib põhjustada võrkkesta kahjustumist.

• Ärge vaadake lühemalt distantsilt või pikema ajavahemiku (> 5 minutit) vältel LED majanumb-rivalgustit.
  -Majanumbrivalgustit ei tohi plahvatusohtlikesse piirkondadesse monteerida.
  -Valige laitmatuks käitamiseks vibratsioonivaba montaažikoht.
  -Kaitske solaarpaneeli mehhaaniliste koormuste (nt puuoksad) eest.
  -Toote ümberehitused ja muudatused pole lubatud.

3. XSolar LH-N

Sihtotstarbekohane kasutus

-LED majanumbrivalgusti koos hämaralülitiga.
-Seinale monteerimiseks välistingimustes.
-Majanumbrivalgusti kohtadesse, kus võrgupinge pole saadaval.
-Sõltumatu energiatoitega solaarpaneelilt ja akult.
—Automaatne sisselülitumine pimeduse korral.

Tarnekomplekt (Joon. 3.1)

Toote mõõdud (Joon. 3.2)

Seadme ülevaade (Joon. 3.3)

A Solaarpaneel
B Programmivalikulüliti
C Valgustuspind
D Kandmik
E Micro USB laadimispesa
F Seinahoidik

Majanumbrivalgusti tehnilised andmed

-Võimsus: 4 LEDi, max 24 W
-Hämaruse seadmine: 2 lx
-Värvitemperatuur: 4.000 kelvinit
-Kaitseklass: III
-Kaitseliik: IP 44
-Temperatuurivahemik: -20 °C kuni +40 °C
-Mõõtmed (L x K x S): 242 x 227 x 50 mm

Aku tehnilised andmed

-Suure võimsusega LiFePO Liitium-Ferrum-Fosfor aku.
-Igal ajal laetav eluiga lühendamata.
-Automaatne laadimine väga tõhus päikesepaneel kaudu.
-Tootja või kvalifitseeritud elektrispetsialisti poolt vahetatav.
-Aku mahutavus: 3.000 mAh
-Maksimaalne valgustuse kestus ühe akulaadimisega ilma laadimiseta: 60 päeva 20 lülituse korral öö kohta.
-Micro USB laadimispesa: 5 V, max 1 A.

Laadimisaeg sõltub montaažikohast (vahetu päikesekirgus). Talvel või vihmastel päevadel tuleb arvestada mitu korda pikema laadimisajaga.

4. Montaaž

• Kontrollige köiki koostedetaile kahjustuste suhtes.
• Ärge võtke toodet kahjustatud solaarpaneeli või LED-paneeli korral kasutusele.

Ebasoodsatel kasutustingimustel (nt ülespanemine varju või klaasi taha) on toote talitluskindlus piiratud.

• Valige solaarpaneeli jaoks sobiv rohke vahetu päikesevalgusega koht (lõunasuunaline väljajoondus).
• Vältige eendkatustest või puudest tingitud varjamist.
• Valige vähema võõr- / tehisvalgusega koht (tänavalaternad jms).
• Liimige majanumber valgustuspinnale (Joon. 4.1).
• Lahutage šassii seinahoidiku küljest (Joon. 4.2).
• Puurige avad ja pange tüüblid sisse (Joon. 4.3).
• Kruvige seinahoidik külge (Joon. 4.3).
  • Teostage seaded (Joon. 4.4).
• Pange šassii seinahoidiku peale ja kruvige kinni (Joon. 4.5).

→“5. Käsitsemine”

5. Käsitsemine

Enne esmakordset kasutamist

• Aktiveerige majanumbrivalgusti programmivalikulüliti seadmisega ON peale.
  Majanumbrivalgusti on mõne minuti vältel testimismooduses ja läheb siis normaalrežiimile.

Testimismoodus

Testimismooduses on majanumbrivalgusti ümbrushheledusest söltumatult sisse lülitatud. Täiendavalt on testimismooduses punane LED sisse lülitatud. Vähese heleduse töttu pole päeval LED valgus tuvastatav.

Soovitud režiimi seadistamine programmivalikulūliti kaudu

-OFF: Väljas (tehaseseadistus). Tarbijad (LEDid) on deaktiveeritud.
-ON: Majanumbrivalgusti aktiivne. See lülitub allapoole heledusläve (2 lx) langemisel sisse.
-Majanumbrivalgusti heledust kohandatakse aku laetusest olenevalt optimaalselt. Hommikutundidel lülitub majanumbrivalgusti taas automaatselt välja.

Aku manuaalne laadimine

Aku liiga vähese laetuse (nt halva ilma korral) töttu vilgub punane LED. Akut on võimalik laiatarbe Micro USB laadimisadapteriga laadida (ei sisaldu tarne-komplektis). Aku laadimine võib kesta kuni 6 tundi.

Materiaalsete kahjude oht sissetungiva niiskuse töttu

Avatud Micro USB laadimispesa (E) pole sissetungiva vee eest kaitstud.

- Laadige akut ainult kuivades ruumides.

• Ühendage Micro USB laadimisadapter külge: -Punane LED vilgub: Laadimisprotseduur aktiivne
  Tugevasti tühjenenud aku puhul võib kesta kuni 10 minutit, kuni LED vilgub.
  -Punane LED põleb: Aku on täis laetud.

- Eemaldage Micro USB laadimisadapter. -Punane LED kustub.

Materiaalsete kahjude oht mittekasutamisel

Majanumbrivalgusti mittekasutamisel pikema ajavahemiku vältel (nt ladustamine) võib aku sügava tühjenemise töttu hävineda.

• Seadke programmivalikulüliti OFF peale.
• Laadige aku enne mittekasutamist täiesti täis.
• Laadige mittekasutamise ajal regulaarselt akut.

6. Rikked

Punane LED vilgub

-Aku mahutavus on liiga väike.

- Laadige aku Micro USB laadimisadapteriga (ei sisaldu tarnekomplektis) täis.

Majanumbrivalgusti ei lülitu sisse

-Aku mahutavus on liiga väike.
- Laadige aku Micro USB laadimisadapteriga (ei sisaldu tarnekomplektis) täis.
-Programmivalikulüliti seisab OFF peal.
- Seadke programmivalikulüliti ON peale.
-Majanumbrivalgustit pimestatakse.
- Vältige võõr- / tehisvalguse pealelangemist.

Akut ei laeta

–Solaarpaneel määrdunud.
- Puhastage solaarpaneel pehme lapi ja pehmetoimelise puhastusvahendiga.
-Solaarpaneeli ülespanekukoht pole optimaalne.
- Kontrollige ülespanekukohta (võimalikult palju otsest päikesevalgust).
-Aastatepikkuse kasutamise järel on aku laadimisvõime ära kulutatud.

• Laske aku välja vahetada (asendusaku XSolar, 3,3 V 1,1 AH, EAN 4007841008512).
• Palun saatke toode korralikult pakitult lähimasse teeninduspunkti. Väljavahetamist tohib teostada ainult tootja või kvalifitseeritud elektrispetsialist.

7. Puhastamine ja hoolitsus

Toode on hooldusvaba.

Regulaarsed kontrollimised kahjustuste suhtes võivad toote eluiga pikendada.

Mustuse eemaldamine võib toote talitlemist pikendada.

Materiaalsete kahjude oht

Valede puhastusvahendite tõttu võib majanumbri-valgusti kahjustada saada.

• Kontrollige pealispinna taluvust puhastusvahendi suhtes.
• Puhastage majanumbrivalgusti pehme lapi ja pehmetoimelise puhastusvahendiga.

Solaarpaneeli määrdumise või ilmastikust tingitud setete korral:

- Puhastage solaarpaneel pehme lapi ja pehmetoimelise puhastusvahendiga.

8. Utiliseerimine

Elektriseadmed, lisatarvikud ja pakendid tuleb suu-nata keskkonnateadlikku taaskasutusse.

Ärge visake elektriseadmeid olmejäätmete hulka!

Ainult ELi riikidele:

Vastavalt vanu elektri- ja elektroonikaseadmeid puudutavale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises öiguses tuleb kasutuskölbmatud elektriseadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.

Ärge visake vanu seadmeid, akusid / patareisid majapidamisprügisse, tulle ega vette. Akud / patareid tuleks kokku

koguda, taaskäidelda või keskkonnasõbralikul viisil utiliseerida.

Ainult ELi riikidele:

Direktiivi 2006/66/EÜ kohaselt tuleb defektsed või kasutatud akud / patareid taaskäidelda. Kasutuskõlbmatuks muutunud akud / patareid saab müügi-punktis või saasteainete kogumispunktis ära anda.

9. Tootja garantii

Steineli toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning seejärel läbinud pistelise kontrolli.

Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast.

Meie remondime materjalist või tootmisvigadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Edasised võõresemetele põhjustatud järgkahjud on välistatud.

Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakituna vastavasse teeninduspunkti.

Remonditeenus: Pärast garantiiaja löppu või puuduste korral, millele garantii ei kehti, küsige parandamisvõimaluste kohta lähimast teenindusjaamast järele.
