Ürün Türü	LED Ev Numarası Aydınlatma Armatürü
Marka	Steinel
Model	XSolar LHN
Işık Kaynağı	4 LED, maks. 24 mW güç
Renk Sıcaklığı	4.000 K
Tetikleme Eşiği	2 lx
Besleme	Güneş paneli + şarj edilebilir LiFePO pil
Pil Kapasitesi	3.000 mAh (3,3 V)
Maks. Çalışma Süresi	60 güne kadar (gece başına 20 tetikleme)
Şarj	Güneş paneli veya mikro USB (5 V, maks. 1 A) ile
Koruma Derecesi	IP44
Koruma Sınıfı	III
Sıcaklık Aralığı	-20 °C ila +40 °C
Boyutlar (G x Y x D)	242 x 227 x 50 mm
Montaj	Dış duvar montajı
Fonksiyonlar	Alacakaranlıkta otomatik açma/kapama, test modu, parlaklık uyarlaması
Anahtar	Program seçimi (KAPALI/AÇIK)
Teslimat İçeriği	Armatür, duvar aparatı, vidalar, dübeller, ev numarası çıkartması
Bakım	Güneş panelini yumuşak bir bez ve hafif bir deterjanla temizleyin
Güvenlik	LED'e doğrudan bakmayın, patlayıcı ortamda kullanmayın
Garanti	3 yıl (üretici)
Yedek Parçalar	Yedek pil (ref. XSolar, 3,3 V 1,1 Ah, EAN 4007841008512)
Onarılabilirlik	Pilin üretici veya kalifiye bir elektrikçi tarafından değiştirilmesi

Sık sorulan sorular - XSolar LHN STEINEL

Armatürü ilk kez nasıl etkinleştiririm?

Program seçme anahtarını ON (AÇIK) konumuna getirin. Armatür bir dakika boyunca test modunda kalır, ardından normal moda geçer.

Kırmızı LED yanıp sönüyorsa ne yapmalıyım?

Pil kapasitesi çok düşük. Pili, kuru bir odada mikro USB şarj cihazıyla (kutuya dahil değildir) şarj edin.

Pili manuel olarak nasıl şarj ederim?

Bir mikro USB şarj cihazını (5 V, maks. 1 A) (E) bağlantısına takın. Şarj sırasında kırmızı LED yanıp söner, pil %100 olduğunda sabit yanar.

Armatür yanmıyor, ne yapmalıyım?

Anahtarın ON konumunda olduğunu kontrol edin. Pil zayıfsa şarj edin. Alacakaranlık sensörünü parazit ışık (sokak lambası) engellemediğinden emin olun.

Pili kendim değiştirebilir miyim?

Hayır, değişim üretici veya kalifiye bir elektrikçi tarafından yapılmalıdır. Yedek pil referansı XSolar (3,3 V 1,1 Ah, EAN 4007841008512)'dir.

Pilin ömrü ne kadardır?

LiFePO pil kapasite kaybı olmadan her zaman şarj edilebilir. Birkaç yıl sonra nominal kapasite azalabilir; bu durumda değişim gerekir.

Güneş paneli nasıl temizlenir?

Yumuşak bir bez ve hafif bir deterjan kullanın. Yüzeye zarar verebilecek agresif ürünlerden kaçının.

Armatür güpegündüz yanıyor, nasıl ayarlarım?

Sensörü hiçbir yapay ışık kaynağının (sokak lambası, lamba) aydınlatmadığından emin olun. Armatürü gün boyunca karanlık bir yere koyun veya normal modu bekleyin (testten sonra).

Maksimum verim için armatür nereye kurulmalıdır?

Bol miktarda doğrudan güneş ışığı alan (güney yönü), saçak veya ağaç gölgesi olmayan bir yer seçin. Gece parazit ışığından kaçının.

Armatür garantili midir?

Evet, üretici garantisi satın alma tarihinden itibaren 3 yıldır. Malzeme ve işçilik hatalarını kapsar. Satın alma belgesini saklayın.

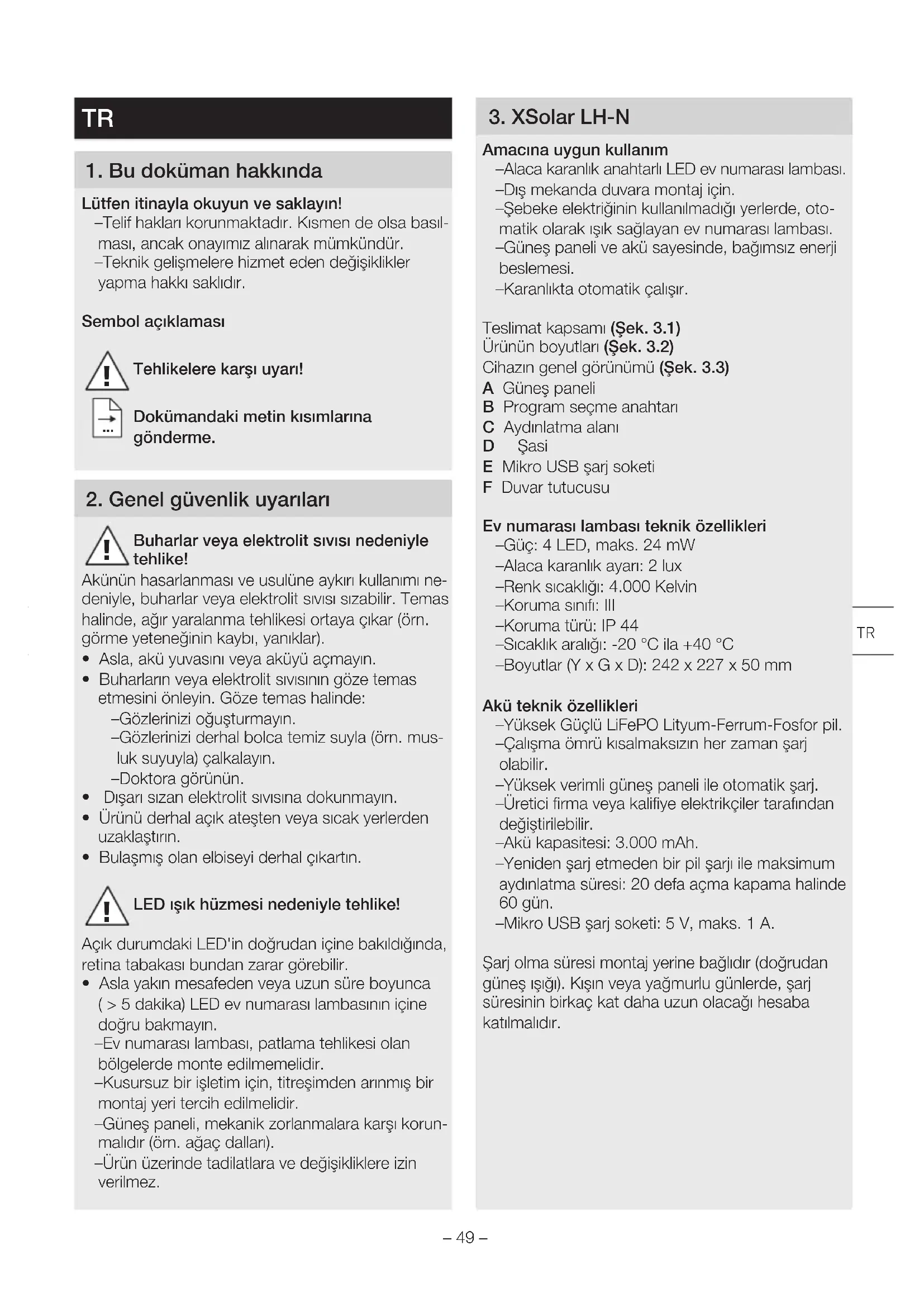

KULLANIM KILAVUZU XSolar LHN STEINEL

TR......49 Metin kısmını dikkate alın!

1. Bu doküman hakkında

Lütfen itinayla okuyun ve saklayın!

-Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür. -Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.

Sembol açıklaması

Tehlikelere karşı uyarı!

Dokümandaki metin kısımlarına gönderme.

2. Genel güvenlik uyarıları

Buharlar veya elektrolit sıvısı nedeniyle tehlike!

Akünün hasarlanması ve usulüne aykırı kullanımı nedeniyle, buharlar veya elektrolit sıvısı sizabilir. Temas halinde, ağır yaralanma tehlikesi ortaya çıkar (örn. görme yeteneğinin kaybı, yanıklar).

• Asla, akü yuvasını veya aküyü açmayın.
• Buharların veya elektrolit sıvısının göze temas etmesini önleyin. Göze temas halinde:
  -Gözlerinizi oğuşturmayın.
  -Gözlerinizi derhal bolca temiz suyla (örn. musluk suyuyla) çalkalayın.
  -Doktora görünün.
• Dışarı sızan elektrolit sıvısına dokunmayın.
• Ürünü derhal açık ateşten veya sıcak yerlerden uzaklaştırın.
• Bulaşmış olan elbiseyi derhal çıkartın.

LED ışık hüzmesi nedeniyle tehlike!

Açık durumdaki LED'in doğrudan içine bakıldığında, retina tabakası bundan zarar görebilir.

• Asla yakın mesafeden veya uzun süre boyunca (> 5 dakika) LED ev numarası lambasının içine doğru bakmayın.
  -Ev numarası lambası, patlama tehlikesi olan bölgelerde monte edilmemelidir.
  -Kusursuz bir işletim için, titreşimden arınmış bir montaj yeri tercih edilmelidir.
  -Güneş paneli, mekanik zorlanmalara karşı korunmalıdır (örn. ağaç dalları).
  -Ürün üzerinde tadilatlara ve değişikliklere izin verilmez.

3. XSolar LH-N

Amacına uygun kullanım

-Alaca karanlık anahtarlı LED ev numarası lambası.
-Dış mekanda duvara montaj için.
-Şebeke elektriğinin kullanılmadığı yerlerde, oto-matik olarak ışık sağlayan ev numarası lambası.
-Güneş paneli ve akü sayesinde, bağımsız enerji beslemesi.
-Karanlıkta otomatik çalışır.

Teslimat kapsamı (Şek. 3.1)

Ürünün boyutları (Şek. 3.2)

Cihazın genel görünümü (Şek. 3.3)

A Güneş paneli
B Program seçme anahtarı
C Aydınlatma alanı
D Sasi
E Mikro USB şarj soketi
F Duvar tutucusu

Ev numarası lambası teknik özellikleri

-Güç: 4 LED, maks. 24 mW
-Alaca karanlık ayarı: 2 lux
-Renk sıcaklığı: 4.000 Kelvin
-Koruma sınıfı: III
-Koruma türü: IP 44
-Sıcaklık aralığı: -20 °C ila +40 °C
-Boyutlar (Y x G x D): 242 x 227 x 50 mm

Akü teknik özellikleri

-Yüksek Güçlü LiFePO Lityum-Ferrum-Fosfor pil.
-Çalışma ömrü kısalmaksızın her zaman şarj olabilir.
-Yüksek verimli güneş paneli ile otomatik şarj.
-Üretici firma veya kalifiye elektrikçiler tarafından değiştirilebilir.
-Akü kapasitesi: 3.000 mAh.
-Yeniden şarj etmeden bir pil şarji ile maksimum aydınlatma süresi: 20 defa açma kapama halinde 60 gün.
-Mikro USB şarj soketi: 5 V, maks. 1 A.

Şarj olma süresi montaj yerine bağlıdır (doğrudan güneş ışığı). Kışın veya yağmurlu günlerde, şarj süresinin birkaç kat daha uzun olacağı hesaba katılmalıdır.

4. Montaj

• Bütün yapı parçalarında hasar kontrolü yapın.
• Güneş paneli veya LED paneli hasarlandığında, ürünü işletme almayın.

Uygun olmayan kullanım koşullarında (örn. gölgede veya cam arkasında kurulum), ürünün fonksiyon güvenliği olumsuz yönde etkilenir

• Güneş paneli için, bolca doğrudan güneş ışığı olan uygun bir yer seçin (güneye yönlendirin).
• Çatı saçaklarının veya ağaçların gölgesinden kaçının.
• Harici / yapay ışığın az olduğu bir yer seçin (sokak lambaları vb.).
• Ev numarasını, aydınlatma alanının üzerine yapıştırın (Şek. 4.1).
• Sasiyi duvar tutucusundan ayırın (Şek. 4.2).
• Delikleri delin ve dübelleri yerleştirin (Şek. 4.3).
• Duvar tutucusunu vidalayın (Şek. 4.3).
• Ayarları yapın (Şek. 4.4). →“5. Kullanım”
• Sasiyi duvar tutucusuna oturtun ve vidalayın (Şek. 4.5).

5. Kullanım

İlk kullanımdan önce

- Program seçme anahtarını ON konumuna ayarlayarak, ev numarası lambasını etkinleştirin. Ev numarası lambası bir dakika süreyle test modunda kalır ve ardından normal çalışmaya geçer.

Test modu

Test modundayken ev numarası lambası, ortam aydınlığından bağımsız olarak çalıştırılır. Test modundayken ilaveten, kırmızı LED çalışır haldedir. Düşük aydınlık nedeniyle, gündüz LED ışığı fark edilmez.

Program seçme anahtarı yardımıyla, istenen işletimin ayarı

-OFF: Kapalı (fabrika ayarı). Kullanıcılar (LED'ler) devre dışıdır.
-ON: Ev numarası lambası etkin. Aydınlik eşiğinin (2 Lux) altına düşüldüğünde çalışır.
-Ev numarası lambasının aydınliği, akünün ilgili şarj durumuna uygun şekilde uyarlanır. Sabah saatlerinde ev numarası lambası, otomatik olarak tekrar kapanır.

Akünün elle şarj edilmesi

Akü kapasitesi çok düşükken (örn. kötü hava şartlarında), kırmızı LED yanıp söner. Akü, kolay bulunan bir mikro USB şarj adaptörü yardımıyla şarj edilebilir (teslimat kapsamında bulunmaz). Bir akü şarjı, 6 saate kadar dayanabilir.

İçeri sızan nem nedeniyle maddi hasar tehlikesi

Açılan mikro USB şarj soketi (E), sızıntı suyuna karşı korumalı değildir.

• Aküyü sadece kuru bölümlerde şarj edin.
• Mikro USB şarj adaptörünü bağlayın.
• Kırmızı LED yanıp sönüyor: şarj işlemi etkin İyice boşalmış aküde, LED'in yanıp sönmeye başlaması 10 dakikaya kadar sürebilir.
• Kırmızı LED yanıyor: akü dolu durumda.

- Mikro USB şarj adaptörünü çıkarın. - Kırmızı LED söner.

Kullanılmama halinde maddi hasar tehlikesi

Ev numarası lambasının uzun bir süre zarfında kullanılmaması halinde (örn. depolama), tamamen şarjsız kalma nedeniyle akü hasar görebilir.

• Program seçme anahtarını OFF konumuna alın.
• Kullanılmama halinde, aküyü tam olarak şarj edin.
• Kullanılmama halinde, aküyü düzenli olarak şarj edin.

6. Arızalar

Kırmızı LED yanıp sönüyor

-Akü kapasitesi çok düşük.

- Aküyü, mikro USB şarj adaptörü yardımıyla şarj edin (teslimat kapsamında bulunmaz).

Ev numarası lambası çalışıyor

-Akü kapasitesi çok düşük.

• Aküyü, mikro USB şarj adaptörü yardımıyla şarj edin (teslimat kapsamında bulunmaz).
  -Program seçme anahtarı OFF konumunda.
• Program seçme anahtarını ON konumuna alın.
  -Ev numarası lambası gölgeleniyor.
• Harici / yapay ışığın vurmasını önleyin.

Akü şarj olmuyor

-Güneş paneli kirlenmiş.

- Güneş panelini, yumuşak bir bez ve az miktarda deterjanla temizleyin.

–Güneş panelinin kurulduğu yer uygun değil.

- Kurulum yerini kontrol edin (mümkün olduğunca fazla doğrudan güneş ışığı).

-Uzun yıllar kullanıldıktan sonra, akünün şarj olma yeteneği tükenmiş olabilir.

• Aküyü değiştirtin (yedek akü XSolar, 3,3 V 1,1 AH, EAN 4007841008512).
• Lütfen ürünü iyi ambalajlanmış halde, en yakın servis istasyonuna gönderin. Değiştirme işlemi sadece, üretici firma veya kalifiye elektrikçiler tarafından yapılabilir.

7. Temizlik ve koruyucu bakım

Ürün bakım gerektirmez.

Düzenli hasar kontrolleri, ürünün çalışma ömrünü uzatabilir.

Kirlerin temizlenmesi, ürünün fonksiyonunu uzatabilir.

Maddi hasar tehlikesi

Yanlış temizlik maddeleri nedeniyle, ev numarası lambası zarar görebilir.

• Yüzeyin temizlik maddelerine karşı direncini kontrol edin.
• Ev numarası lambasını, yumuşak bir bez ve az miktarda deterjanla temizleyin.

Güneş panelinin üzerinde kirlenmeler veya hava koşullarına bağlı birikintiler halinde:

- Güneş panelini, yumuşak bir bez ve az miktarda deterjanla temizleyin.

8. Tasfiye

Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.

Elektrikli cihazları evsel atıkların içine atmayın!

Sadece AB ülkeleri için:

Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüşüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.

Eski cihazları, aküleri / şarjlı pilleri ev çöpüne, ateşe veya suya atmayın.

Aküler / şarlı piller toplanmalı, yeniden dönüştürül-meli veya çevre sağlığına uygun şekilde tasfiye edilmelidir.

Sadece AB ülkeleri için:

Yönetmelik RL 2006/66/EG uyarınca, arızalı veya kullanılmış aküler / şarlı piller yeniden dönüştürül-melidir. Kullanılamayacak haldeki aküler / şarlı piller, satış yerine veya zararlı madde toplama merkezine teslim edilmelidir.

9. Üretici garantisi

Bu STEINEL ürünü, büyük bir itinayla üretilmiş, fonksiyon ve güvenlik kontrolleri geçerli talimatlar uyarınca yapılmış ve ardından bir numune kontrolüne tabi tutulmuştur.

STEINEL, kusursuz nitelik ve fonksiyon garantisi vermektedir. Garanti süresi 36 ay olup, kullanıcıya satış tarihi itibariyle başlar. Malzeme ve fabrikasyon hatalardan kaynaklanan kusurlar tarafımızca giderilmektedir; garanti hizmeti, tercihimize bağlı olarak kusurlu parçaların onarımı veya değişimi şeklinde gerçekleşir. Garanti hizmeti, aşınma parçalarındaki hasarları, usulüne aykırı uygulama veya bakım sonucunda meydana gelen hasar ve kusurları kapsamaz. Yabancı cisimlere yansıyan dolayı zararlar, garanti kapsamı dışındadır. Garanti yükümlülüğü ancak, cihazın açılmamış halde kısa hata açıklaması, kasa fışı veya faturasıyla (satış tarihi ve satıcı kaşesi) birlikte, tam ambalajlanmış şekilde ilgili servis istasyonuna gönderilmesi durumunda geçerlidir.

Önarım servisi: Garanti süresinin dolması veya garanti kapsamına girmeyen kusurlar halinde, onarım olanağı konusunda lütfen en yakın servis istasyonuna danışınız.
