Produkttyp	LED-husnummerbelysningsarmatur
Märke	Steinel
Modell	XSolar LHN
Ljuskälla	4 LED, max effekt 24 mW
Färgtemperatur	4 000 K
Tändningsgräns	2 lx
Strömförsörjning	Solpanel + laddningsbart LiFePO-batteri
Batterikapacitet	3 000 mAh (3,3 V)
Max drifttid	Upp till 60 dagar (20 tändningar per natt)
Laddning	Via solpanel eller mikro-USB (5 V, max 1 A)
IP-klass	IP 44
Skyddsklass	III
Temperaturområde	-20 °C till +40 °C
Mått (L x H x D)	242 x 227 x 50 mm
Montering	Utvändigt väggmontage
Funktioner	Automatisk tändning/släckning vid skymning, testläge, ljusstyrkeanpassning
Strömbrytare	Programval (OFF/ON)
Leveransinnehåll	Armatur, väggfäste, skruvar, pluggar, självhäftande husnummer
Underhåll	Rengör solpanelen med en mjuk trasa och ett milt rengöringsmedel
Säkerhet	Titta inte direkt på LED, använd inte i explosionsfarlig miljö
Garanti	3 år (tillverkare)
Reservdelar	Ersättningsbatteri (art.nr XSolar, 3,3 V 1,1 Ah, EAN 4007841008512)
Reparerbarhet	Batteribyte av tillverkare eller kvalificerad elektriker

Vanliga frågor - XSolar LHN STEINEL

Hur aktiverar jag armaturen för första gången?

Ställ programväljaren på ON (PÅ). Armaturen är i testläge i en minut och går sedan över till normalläge.

Vad gör jag om den röda LED-lampan blinkar?

Batterikapaciteten är för låg. Ladda batteriet med mikro-USB-laddaren (ingår ej) i ett torrt rum.

Hur laddar jag batteriet manuellt?

Anslut en mikro-USB-laddare (5 V, max 1 A) till kontakten (E). Den röda LED-lampan blinkar under laddning och lyser fast när batteriet är 100 %.

Armaturen tänds inte, vad gör jag?

Kontrollera att strömbrytaren är på ON. Om batteriet är svagt, ladda det. Se till att inget störande ljus (t.ex. gatlykta) stör skymningssensorn.

Kan jag byta batteriet själv?

Nej, byte måste utföras av tillverkare eller kvalificerad elektriker. Ersättningsbatteriet är artikel XSolar (3,3 V 1,1 Ah, EAN 4007841008512).

Vad är batteriets livslängd?

LiFePO-batteriet kan laddas när som helst utan kapacitetsförlust. Efter flera år kan nominell kapacitet minska; då behövs ett byte.

Hur rengör jag solpanelen?

Använd en mjuk trasa och ett milt rengöringsmedel. Undvik aggressiva produkter som kan skada ytan.

Armaturen tänds mitt på dagen, hur justerar jag?

Kontrollera att ingen artificiell ljuskälla (gatlykta, lampa) lyser på sensorn. Placera armaturen på en mörk plats under dagen eller vänta på normalläge (efter testet).

Var ska jag installera armaturen för bästa effekt?

Välj en plats med mycket direkt solljus (söderläge), utan skugga från takfot eller träd. Undvik störande nattljus.

Har armaturen garanti?

Ja, tillverkarens garanti är 3 år från köpdatum. Den täcker material- och tillverkningsfel. Spara köpbeviset.

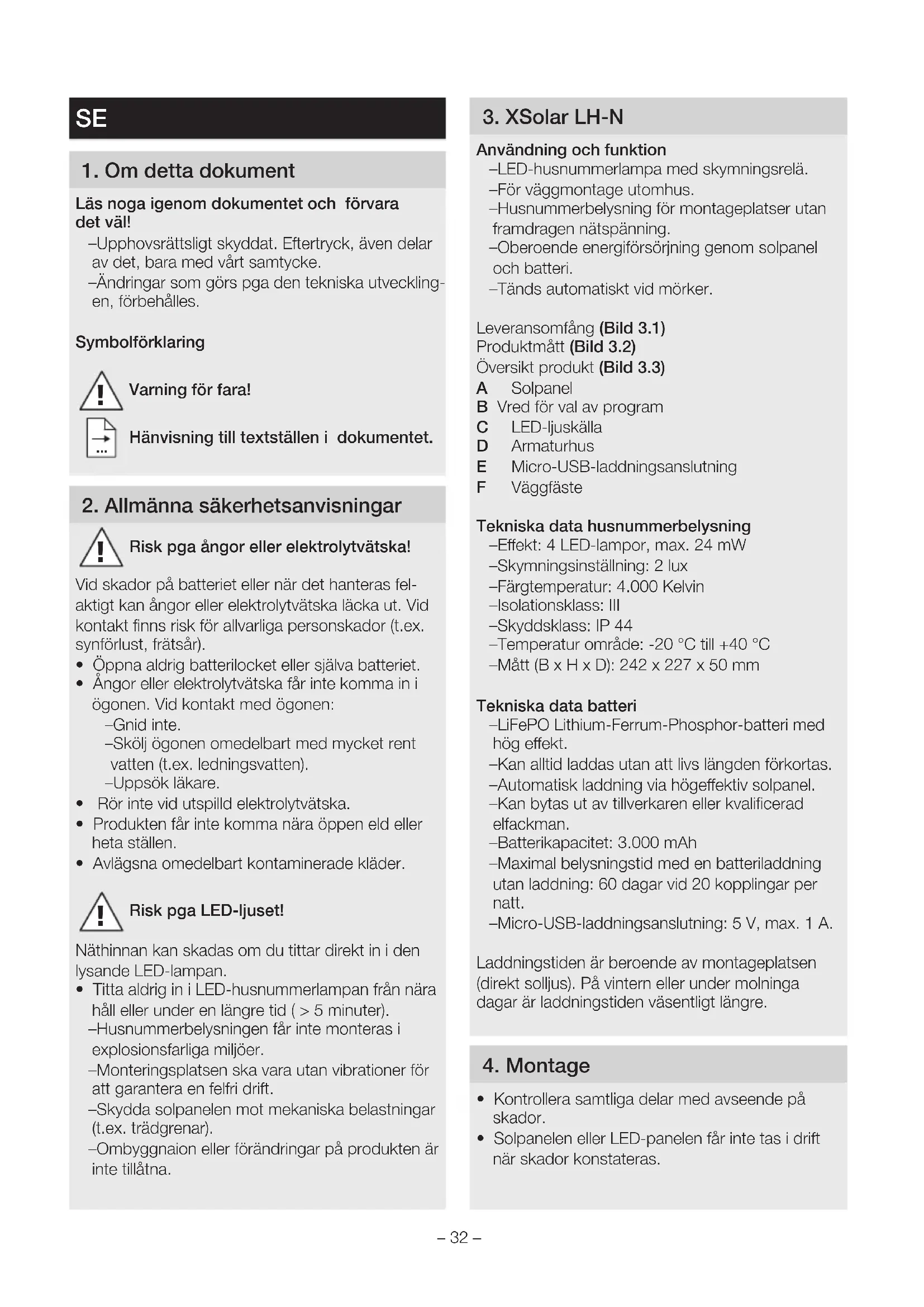

BRUKSANVISNING XSolar LHN STEINEL

Läs noga igenom dokumentet och förvara det väl!

-Upphovsrättsligt skyddat. Eftertryck, även delar av det, bara med vårt samtycke.

-Ändringar som görs pga den tekniska utvecklingen, förbehålles.

Symbolförklaring

Varning för fara!

Hänvisning till textställen i dokumentet.

2. Allmänna säkerhetsanvisningar

Risk pga ångor eller elektrolytvätska!

Vid skador på batteriet eller när det hanteras felaktigt kan ångor eller elektrolytvätska läcka ut. Vid kontakt finns risk för allvarliga personskador (t.ex. synförlust, frätsår).

- Öppna aldrig batterilocket eller själva batteriet.

- Ångor eller elektrolytvätska får inte komma in i ögonen. Vid kontakt med ögonen:

-Gnid inte.

-Skölj ögonen omedelbart med mycket rent vatten (t.ex. ledningsvatten). -Uppsök läkare.

- Rör inte vid utspilld elektrolytvätska.

- Produkten får inte komma nära öppen eld eller heta ställen.

- Avlägsna omedelbart kontaminerade kläder.

Risk pga LED-ljuset!

Näthinnan kan skadas om du tittar direkt in i den lysande LED-lampan.

- Titta aldrig in i LED-husnummerlampan från nära håll eller under en längre tid (> 5 minuter).

-Husnummerbelysningen får inte monteras i explosionsfarliga miljöer.

-Monteringsplatsen ska vara utan vibrationer för att garantera en felfri drift.

-Skydda solpanelen mot mekaniska belastningar (t.ex. trädgrenar).

–Ombyggnaion eller förändringar på produkten är inte tillåtna.

3. XSolar LH-N

Användning och funktion

-LED-husnummerlampa med skymningsrelä.

-För väggmontage utomhus.

-Husnummerbelysning för montageplatser utan framdragen nätspänning.

–Oberoende energiförsörjning genom solpanel och batteri.

–Tänds automatiskt vid mörker.

Leveransomfång (Bild 3.1)

Produktmått (Bild 3.2)

Översikt produkt (Bild 3.3)

A Solpanel

B Vred för val av program

C LED-ljuskälla

D Armaturhus

E Micro-USB-laddningsanslutning

F Väggfäste

Tekniska data husnummerbelysning

-Effekt: 4 LED-lampor, max. 24 mW

-Skymningsinställning: 2 lux

-Färgtemperatur: 4.000 Kelvin

-Isolationsklass: III

-Skyddsklass: IP 44

-Temperatur område: -20 °C till +40 °C

-Mått (B x H x D): 242 x 227 x 50 mm

Tekniska data batteri

–LiFePO Lithium-Ferrum-Phosphor-batteri med hög effekt.

-Kan alltid laddas utan att livs längden förkortas.

-Automatisk laddning via högeffektiv solpanel.

-Kan bytas ut av tillverkaren eller kvalificerad elfackman.

-Batterikapacitet: 3.000 mAh

-Maximal belysningstid med en batteriladdning utan laddning: 60 dagar vid 20 kopplingar per natt.

-Micro-USB-laddningsanslutning: 5 V, max. 1 A.

Laddningstiden är beroende av montageplatsen (direkt solljus). På vintern eller under molninga dagar är laddningstiden väsentligt längre.

4. Montage

- Kontrollera samtliga delar med avseende på skador.

- Solpanelen eller LED-panelen får inte tas i drift när skador konstateras.

Vid ogynnsamma användningsvillkor (t.ex. skuggig montageplats eller bakom glas) är produktens funktionssäkerhet begränsad.

• Välj ett lämpligt ställe med mycket direkt soljus för solpanelen (helst söderläge).
• Undvik skugga från tak eller träd.
• Välj en plats med så lite artificiellt ljus som möjligt (gatulampor osv).
• Applicera husnumret på LED-panelen (Bild 4.1).
  • Ta armaturhuset från väggfästet (Bild 4.2).
• Borra hål och sätt i ev. pluggar (Bild 4.3).
• Skruva fast väggfästet (Bild 4.3).
  • Ställ in funktioner / program (Bild 4.4).
• Placera armaturhuset i väggfästet och skruva fast (Bild 4.5).

→"5. Funktion"

5. Funktion

Före driftsättning

- Aktivera husnummerlampan genom att ställa vredet för val av program i läge ON. Lampan går i testläge i en minut och arbetar sedan i normal drift.

Testläge

I testläge lyser husnummerlampan oberoende av omgivningens ljusnivå. Dessutom lyser den röda LED-lampan. Pga den låga ljusstyrkan syns inget LED-ljus på dagen.

Inställning av önskad drift med vredet för val av program

-OFF: Från (inställning från fabriken). LED-panelen är inaktiv.
-ON: husnummerbelysning aktiv. Lampan tänds så snart ljusnivån (2 lux) underskrids.
-Husnummerbelysningens ljusstyrka anpassas optimalt beroende av batteriets laddning.
I gryningen släcks husnummerbelysningen automatiskt igen.

Manuell laddning av batteriet

När batteriets kapacitet är för låg (ex. vid dåligt väder) blinkar den röda LED-lampan. Batteriet kan laddas med en vanlig Micro-USB-laddningsadapter (medföljer inte). Laddningen av batteriet kan ta upp till 6 timmar.

Risk för materiella skador pga fukt

En öppen Micro-USB laddningsanslutning (E) är inte skyddad mot vatten.

• Ladda bara batteriet i torra utrymmen.
- Anslut Micro-USB-laddningsadaptern.
–Den röda LED-lampan blinkar: laddning aktiv Vid ett kraftigt urladdat batteri kan det ta upp till 10 minuter tills LED-lampan börjar blinka.
–Den röda LED-lampan lyser: batteriet är fulladdat.

• Ta loss Micro-USB-laddningsadaptern.

-Den röda LED-lampan slocknar.

Risk för skador på batteriet när det används När husnummerlampan inte används en längre tid (ex. lagring), kan batteriet förstöras pga djupurladdning.

• Sätt programomkopplaren på OFF.
• Ladda batteriet fullständigt innan du lägger undan det.
• Ladda batteriet regelbundet när det lagras.

6. Fel

Den röda LED-lampan blinkar

-Batterikapacitet för låg.

- Ladda batteriet med Micro-USB-laddnings-adaptern (medföljer inte).

Husnummerbelysningen tänds inte

-Batterikapacitet för låg.
- Ladda batteriet med Micro-USB-laddnings-adaptern (medföljer inte).
-Vredet för val av program i läge OFF.
- Ställ vredet på läge ON.
-Husnummerbelysningen få för mycket ljus från andra ljuskällor.
- Undvik direkt påverkan från artificiellt ljus och andra ljuskällor.

Batteriet laddas inte

-Solpanel nedsmutsad.
- Rengör solpanelen med en mjuk trasa och ett milt rengöringsmedel.
-Montageplatsen för solpanelen inte optimal.
- Kontrollera montageplatsen (så mycket direkt solljus som möjligt).
-Efter många års användning kan batteriets laddningsförmåga vara nedsatt.
- Byt batteri (reservbatteri XSolar, 3,3 V 1,1 AH, EAN 4007841008512).
- Kontakta närmaste serviceställe-återförsäljare. Batteriet får bara bytas ut av tillverkaren eller kvalificerad elfackman.

7. Rengöring och skötsel

Produkten är underhållsfri.

Regelbunden kontroll med avseende på skador kan förlänga produktens livslängd.

Om produkten hålls ren från smuts kan funktions-dugligheten förlängas.

Risk för materiella skador

Felaktiga rengöringsmedel kan orsaka skador på husnummerbelysningen.

• Kontrollera att rengöringsmedlet inte kan skada ytan.
• Rengör lampan med en mjuk trasa och ett milt rengöringsmedel.

Vid nedsmutsningar eller väderleksbetingade avlagringar på solpanelen:

- Rengör solpanelen med en mjuk trasa och ett milt rengöringsmedel.

8. Avfallshantering

Elapparater, tillbehör och förpackning måste lämnas in till miljövänlig återvinning.

Kasta inte elapparater i hushållssoporna!

Enligt det gällande europeiska direktivet om uttjänta elektriska och elektroniska apparater och dess omsättning i nationell lagstiftning, måste uttjänta elapparater lämnas in till miljövänlig återvinning.

Uttjänta och gamla batterier får inte slängas som hushållsavfall.

Dessa lämnas för återvinning. En uttjänt eller defekt produkt ska sorteras som elektronikskrot.

Endast för EU-länder

Enligt riktlinjerna RL 2006/66/EG måste defekta eller förbrukade batterier återvinnas. Dessa kan lämnas in på Elkretsens återvinningsstationer.

9. Tillverkargaranti

Tillverkargaranti STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Tyskland Alla produkter från STEINEL uppfyller högsta kvalitetsanspråk. Av den anledningen tillhandahåller vi som tillverkare dig som slutkund gärna en garanti enligt nedanstående villkor: Garantin omfattar frihet från brister, som bevisligen beror på ett material- eller tillverkningsfel och omgående meddelas oss efter att det konstaterats och inom garantitiden. Garantin gäller för samtliga STEI-NELprodukter som köps och används i Tyskland, uteslutande STEINEL Professionalprodukterna. Du kan välja, om vi ska fullgöra garantin genom en gratis reparation, gratis utbyte (evtl. genom en lik- eller mervärdig, nyare modell) eller genom ett tillgodohavande. Garantitiden för den STEINEL-produkt som du köpt är 3 år (för produkter från XLED home-serien 5 år) alltid från produktens inköpsdatum. Vi åtar oss transportkostnaderna för retursändningen men inte transportriskerna.

Garantirättigheter, kostnadsfrihet

De tjänster som beskrivs här gäller utöver de lagliga garantianspråken - inklusive särskilda skyddsbestämmelser för konsumenterna - och begränsar eller ersätter inte dessa.

Att utöva sina lagliga rättigheter vid brister är kostnadsfritt.

Undantaget från garantin

Uttryckligen undantagna från denna garanti är alla utbytbara ljuskällor.

Därutöver bortfaller garantin:

– vid normal förslitning p.g.a. användning eller annan naturlig förslitning på produktdelar eller brister på STEINEL-produkten, som beror på normal förslitning p.g.a. användning eller annan naturlig förslitning,

– vid användning av produkten för ändamål den inte är avsedd för eller vid osakkunnig användning eller om bruksanvisningen ignoreras,

– om till- och ombyggnader resp. andra modifikationer på produkten genomförts egenmäktigt eller om brister kan hänföras till att tillbehörs-, kompletterings- eller reservdelar inte är STEINEL originaldelar,

– om underhåll och skötsel av produkten inte motsvarat bruksanvisningen,

- om montering och installation inte utförts enligt installationsbestämmelserna från STEINEL,

- vid transportskador eller -förluster.

Tysk lags giltighet

Tysk lagstiftning gäller och undantaget är överenskommelsen med Förenta Nationerna om avtal för den inter- nationella varuhandeln (CISG).

Göra gällande

Om du vill ta din garanti i anspråk, så skickar du den fullständig tillsammans med originalkvittot, där köpedatum och produktbeteckning måste framgå, till din återförsäljare eller direkt till oss, Karl H Ström AB, Verktygsvägen 4, SE-55302 Jönköping. Därför rekommenderar vi att du sparar kvittot väl tills garantitiden har gått ut.
