MANUALE UTENTE XSolar LHN STEINEL

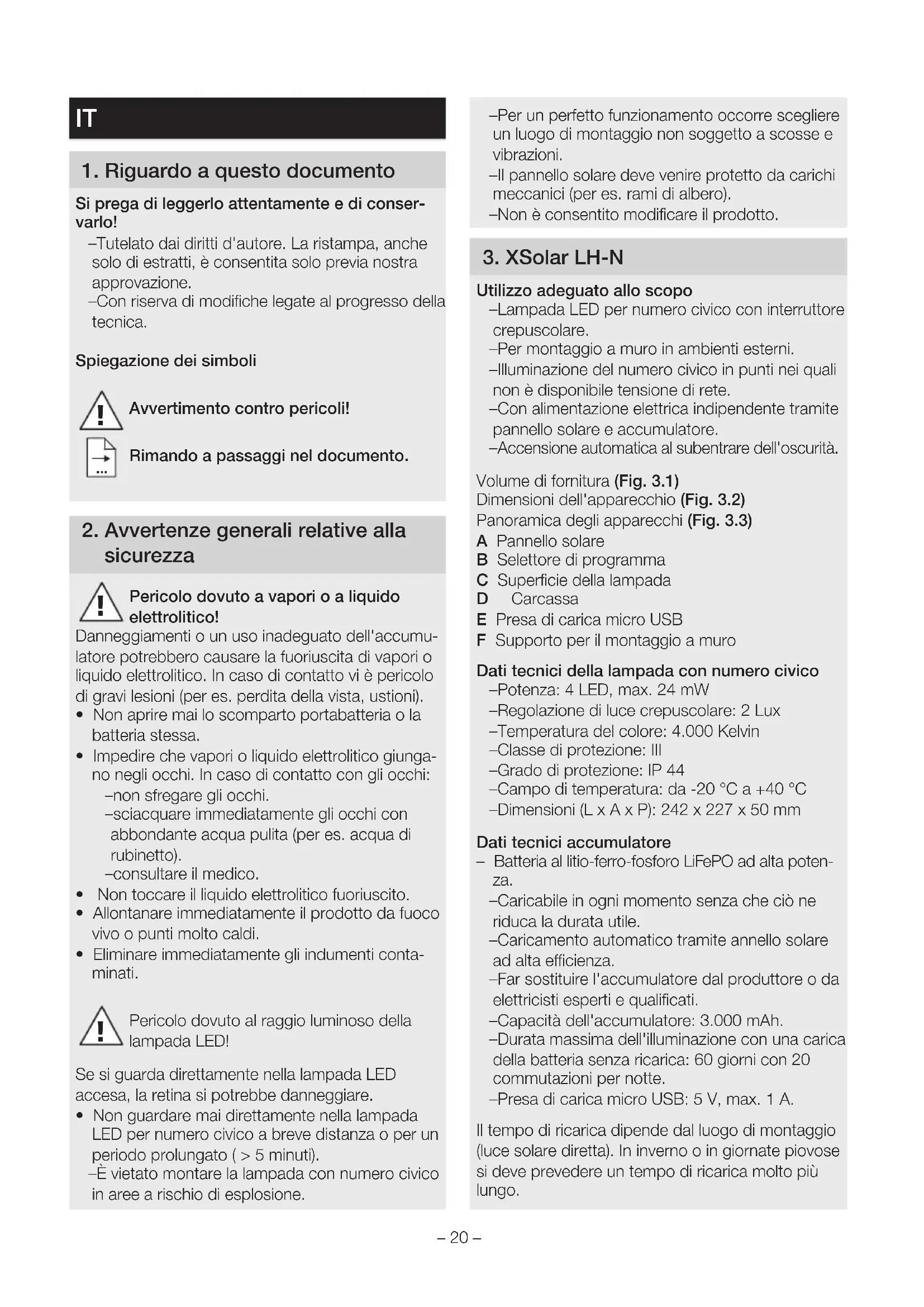

1 Riguardo a questo documento Si prega di leggerlo attentamente e di conser- varlo! – Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione. – Con riserva di modifiche legate al progresso della tecnica. Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento 2 Avvertenze generali relative alla sicurezza

Pericolo dovuto a vapori o a liquido elettrolitico! Danneggiamenti o un uso inadeguato dell'accumu- latore potrebbero causare la fuoriuscita di vapori o liquido elettrolitico. In caso di contatto vi è pericolo di gravi lesioni (per es. perdita della vista, ustioni).

• Non aprire mai lo scomparto portabatteria o la batteria stessa.

• Impedire che vapori o liquido elettrolitico giunga- no negli occhi. In caso di contatto con gli occhi: – non sfregare gli occhi. – sciacquare immediatamente gli occhi con abbondante acqua pulita (per es. acqua di rubinetto). – consultare il medico.

• Non toccare il liquido elettrolitico fuoriuscito.

• Allontanare immediatamente il prodotto da fuoco vivo o punti molto caldi.

• Eliminare immediatamente gli indumenti conta- minati.

Pericolo dovuto al raggio luminoso della lampada LED! Se si guarda direttamente nella lampada LED accesa, la retina si potrebbe danneggiare.

• Non guardare mai direttamente nella lampada LED per numero civico a breve distanza o per un periodo prolungato (> 5 minuti). – È vietato montare la lampada con numero civico in aree a rischio di esplosione. – Per un perfetto funzionamento occorre scegliere un luogo di montaggio non soggetto a scosse e vibrazioni. – Il pannello solare deve venire protetto da carichi meccanici (per es. rami di albero). – Non è consentito modificare il prodotto. 3 XSolar LH-N Utilizzo adeguato allo scopo – Lampada LED per numero civico con interruttore crepuscolare. – Per montaggio a muro in ambienti esterni. – Illuminazione del numero civico in punti nei quali non è disponibile tensione di rete. – Con alimentazione elettrica indipendente tramite pannello solare e accumulatore. – Accensione automatica al subentrare dell'oscurità. Volume di fornitura (Fig 31) Dimensioni dell'apparecchio (Fig 32) Panoramica degli apparecchi (Fig 33) A Pannello solare B Selettore di programma C Superficie della lampada D Carcassa E Presa di carica micro USB F Supporto per il montaggio a muro Dati tecnici della lampada con numero civico – Potenza: 4 LED, max. 24 mW – Regolazione di luce crepuscolare: 2 Lux – Temperatura del colore: 4.000 Kelvin – Classe di protezione: III – Grado di protezione: IP 44 – Campo di temperatura: da -20 °C a +40 °C – Dimensioni (LxAxP): 242 x 227 x 50 mm Dati tecnici accumulatore – Batteria al litio-ferro-fosforo LiFePO ad alta poten- za. – Caricabile in ogni momento senza che ciò ne riduca la durata utile. – Caricamento automatico tramite annello solare ad alta ecienza. – Far sostituire l'accumulatore dal produttore o da elettricisti esperti e qualificati. – Capacità dell'accumulatore: 3.000mAh. – Durata massima dell'illuminazione con una carica della batteria senza ricarica: 60 giorni con 20 commutazioni per notte. – Presa di carica micro USB: 5 V, max. 1 A. Il tempo di ricarica dipende dal luogo di montaggio (luce solare diretta). In inverno o in giornate piovose si deve prevedere un tempo di ricarica molto più lungo.– 21 – 4 Montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti.

• In caso di danni al pannello solare o al pannello LED non utilizzare il prodotto. In caso di condizioni d'impiego sfavorevoli (per es. installazione all'ombra o dietro vetri) la sicurezza di funzionamento del prodotto è limitata.

• Sceglilere un luogo adattato per il pannello so- lare, con molta luce solare diretta (orientamento verso sud).

• Evitare di installare il prodotto all'ombra di pensi- line o alberi.

• Scegliere un luogo con poca luce esterna/luce artificiale (lampioni, ecc.)

• Applicare il numero civico sulla superficie della lampada (Fig 41).

• Staccare l'involucro dal supporto per montaggio a muro (Fig 42).

• Eettuare i fori e inserire i tasselli (Fig 43).

• Avvitare il supporto per il fissaggio a parete (Fig 43).

• Eettuare le dovute regolazioni (Abb 44). % “5 Comando”

• Applicare l'involucro sul supporto per montaggio a muro e avvitarlo (Fig 45). 5 Comando Prima del primo uso

• Attivare la lampada con numero civico impostan- do il selettore di programma su ON. La lampada con numero civico si trova per un minuto nella modalità di test e passa poi alla modalità di funzionamento normale Modalità di test Nella modalità di test la lampada con numero civico è accesa indipendentemente dalla luminosità dell'ambiente circostante. Inoltre nella modalità di test il LED rosso è acceso. Per via della ridotta luminosità, durante il giorno non si vede che il LED è acceso. Impostazione del funzionamento desiderato tramite selettore di programma – OFF: o (impostazione da parte del costruttore). Le utenze (LEDs) sono disattivate. – ON: lampada con numero civico attiva. Essa si accende quando la luminosità scende al di sotto della soglia di 2 Lux. – La luminosità della lampada con numero civico viene ottimizzata in base alla carica dell'accu- mulatore. Nelle prime ore del mattino la lampada con numero civico si rispegne automaticamente. Caricamento manuale dell'accumulatore In caso la capacità dell'accumulatore fosse troppo ridotta (per es. quando c'è cattivo tempo), il LED rosso lampeggia. L'accumulatore può venire caricato con un adattatore di carica micro USB co- munemente reperibile in commercio (non compreso nel volume di fornitura). Il processo di caricamento dell'accumulatore potrebbe durare fino a 6 ore. Pericolo di danni a cose per eetto della pene- trazione di umidità La presa di carica micro USB aperta (E) non è protetta dalla penetrazione di acqua.

• Caricare l'accumulatore solo in locali asciutti.

• Allacciare l'adattatore di carica micro USB. – Il LED rosso lampeggia: processo di carica attivo In caso di alimentatore molto scarico, potreb- bero volerci fino a 10 minuti prima che il LED inizi a lampeggiare. – Il LED rosso è acceso: l'accumulatore è com- pletamente carico.

• Rimuovere l'adattatore di carica micro USB – Il LED rosso si spegne. Pericolo di danni a cose in caso di non utilizzo prolungato Se la lampada con numero civico non viene utiliz- zata per un periodo prolungato (per es. se viene conservata per un utilizzo più tardo), l'accumula- tore si potrebbe distruggere in seguito a scarica profonda.

• Selettore di programma impostato su OFF.

• Prima di un non utilizzo prolungato, caricare completamente l'accumulatore.

• Durante il periodo di non utilizzo, caricare perio- dicamente l'accumulatore. 6 Guasti Il LED rosso lampeggia – La capacità dell'accumulatore è troppo ridotta.

• L'accumulatore può venire caricato con un adattatore di carica micro USB (non compreso nel volume di fornitura). IT– 22 – 8 Smaltimento Apparecchi elettrici, accessori e materiali d’imbal- laggio devono essere consegnati agli appositi centri di raccolta e smaltimento. Non gettare gli apparecchi elettrici nei rifiuti domestici! Solo per paesi UE: conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli appa- recchi elettrici ed elettronici non più idonei all’uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto. Non gettate apparecchi usati o gli accumulatori/le batterie nei rifiuti domestici, nel fuoco o nell'acqua. L'accumulatore/le batterie devono venire raccolti, riciclati o smaltiti in modo ecologico. Solo per paesi UE: ai sensi della direttiva RL 2006/66/CE gli accumula- tori/le batterie guasti/e o usati/e devono venire riciclati. Gli accumulatori/le batterie non più utiliz- zabili possono venire riconsegnati/e al punto ven- dita o ad un centro di raccolta di sostanze nocive. 9 Garanzia del produttore Garanzia del produttore STEINEL GmbH, Diesel straße 80-84, DE-33442 Herzebrock- Clarholz, Germania Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produttore di concederLe come cliente finale una garanzia ai sensi delle condizioni qui di seguito indicate: La garanzia comprende l’assenza di vizi che è dimostrabile essere riconducibili a un difetto di ma- teriale o un errore di produzione e che ci vengono segnalati immediatamente dopo essere stati riscon- trati ed entro il periodo di garanzia. La garanzia vale per tutti i prodotti STEINEL che vengono acquistati e utilizzati in Italia, a esclusione dei prodotti STEI- NEL Professional. Lei può scegliere di ricorrere alla garanzia chieden- do la riparazione gratuita, la sostituzione gratuita (all’occorrenza con un modello successivo equiva- lente o di migliore qualità) o l’emissione di una nota di credito. La lampada con numero civico non si accende – La capacità dell'accumulatore è troppo ridotta.

• Caricare l'accumulatore con un adattatore di carica micro USB (non compreso nel volume di fornitura). – Selettore di programma impostato su OFF.

• Impostare il selettore di programma su ON. – La lampada con numero civico viene “abbagliata”.

• Evitare l'eetto di luce estranea / luce artificiale. L'accumulatore non si carica – Il pannello solare è sporco.

• Pulire il pannello solare con un panno morbido e un detergente delicato. – Il luogo d'installazione del pannello solare non è adeguato.

• Controllare il luogo d'installazione (deve essere per quanto possibile esposto alla luce solare diretta). – Dopo anni di utilizzo, la capacità di caricamento dell'accumulatore potrebbe essersi consumata.

• Fare sostituire l'accumulatore (accumula- tore di riserva XSolar, 3,3 V 1,1 AH, EAN 4007841008512).

• Inviare il prodotto ben imballato al più vicino centro di assistenza. Far eettuare la sostitu- zione dal produttore o da elettricisti esperti e qualificati. 7 Pulizia e cura Il prodotto non necessita di manutenzione. Controllando periodicamente se il prodotto presenta dei danneggiamenti, si può prolungare la sua durata utile. Rimuovendo imbrattature si può prolungare il funzionamento del prodotto. Pericolo di danni a cose Detergenti sbagliati potrebbero danneggiare la lampada con numero civico.

• Verificare la compatibilità dei detergenti con la superficie.

• Pulire la lampada con numero civico utilizzando un panno morbido e un detergente delicato. In caso di sporco o di depositi che si sono formati in seguito alle intemperie sul pannello solare:

• Pulire il pannello solare con un panno morbido e un detergente delicato.– 23 – Il periodo di garanzia per il prodotto STEINEL da Lei acquistato è di 3 anni (nel caso di prodotti della serie home 5 anni) a partire dalla data di acquisto del prodotto. Noi assumiamo i costi di trasporto ma non i rischi legati al trasporto della merce che ci viene restituita. Diritti per vizi previsti dalla legge, gratuità Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono. La rivendicazi- one dei Suoi diritti previsti dalla legge in caso di vizi è gratuita. Esclusioni dalla garanzia Sono espressamente escluse dalla presente garan- zia tutte le lampadine sostituibili. La garanzia è inoltre esclusa nei seguenti casi: – in caso di logorio di parti del prodotto dovuto all’uso o ad altra ragione naturale o in caso di vizi del prodotto STEINEL che sono da ricondurre a logorio dovuto all’uso o ad altra ragione naturale, – in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l’uso, – in caso venissero effettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all’impiego di accessori, complementi o pezzi di ricambio non originali STEINEL, – in caso di lavori di manutenzione e cura dei prodotti effettuati in modo non conforme alle istruzioni per l’uso, – in caso di annessione o installazione non confor- me alle prescrizioni per l’installazione fornite da STEINEL, – in caso di danni o perdite avvenuti durante il trasporto. Applicazione del diritto tedesco Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG). Rivendicazione Se ha intenzione di ricorrere alla garanzia, La si pre- ga di trasmettere il Suo prodotto completo e unito allo scontrino d’acquisto o alla fattura indicante la data dell’acquisto e la denominazione del prodotto al Suo rivenditore o direttamente a noi: STEINEL Italia Srl, Via del lavoro 18, 21012 Cassano Mag- nago, Italia (CH: PUAG AG, Oberebenestrasse 51, CH-5620Bremgarten). Le consigliamo pertanto di conservare scrupolosa- mente lo scontrino d’acquisto o la fattura fino alla scadenza del periodo di garanzia. DI GARANZIA
