XSolar LHN - Éclairage STEINEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire d'éclairage de numérotation de maison à LED
Marque	Steinel
Modèle	XSolar LHN
Source lumineuse	4 LED, puissance max. 24 mW
Température de couleur	4 000 K
Seuil de déclenchement	2 lx
Alimentation	Panneau solaire + batterie LiFePO rechargeable
Capacité de la batterie	3 000 mAh (3,3 V)
Autonomie max.	Jusqu'à 60 jours (20 enclenchements par nuit)
Recharge	Via panneau solaire ou micro USB (5 V, max. 1 A)
Indice de protection	IP 44
Classe de protection	III
Plage de température	-20 °C à +40 °C
Dimensions (L x H x P)	242 x 227 x 50 mm
Montage	Mural extérieur
Fonctions	Allumage/extinction automatique crépusculaire, mode test, adaptation de luminosité
Interrupteur	Sélection de programmes (OFF/ON)
Contenu de la livraison	Luminaire, support mural, vis, chevilles, numéro de maison autocollant
Entretien	Nettoyer le panneau solaire avec un chiffon doux et un détergent doux
Sécurité	Ne pas regarder directement la LED, ne pas utiliser en zone explosive
Garantie	3 ans (fabricant)
Pièces détachées	Batterie de remplacement (réf. XSolar, 3,3 V 1,1 Ah, EAN 4007841008512)
Réparabilité	Remplacement de la batterie par le fabricant ou un électricien qualifié

FOIRE AUX QUESTIONS - XSolar LHN STEINEL

Comment activer le luminaire pour la première fois ?

Réglez l'interrupteur de sélection des programmes sur ON (MARCHE). Le luminaire est en mode test pendant une minute, puis passe en mode normal.

Que faire si la LED rouge clignote ?

La capacité de la batterie est trop faible. Rechargez l'accu à l'aide du chargeur micro USB (non fourni) dans une pièce sèche.

Comment recharger manuellement la batterie ?

Branchez un chargeur micro USB (5 V, max. 1 A) sur le connecteur (E). La LED rouge clignote pendant la charge et s'allume fixe lorsque la batterie est à 100 %.

Le luminaire ne s'allume pas, que faire ?

Vérifiez que l'interrupteur est sur ON. Si la batterie est faible, rechargez-la. Assurez-vous qu'aucune lumière parasite (réverbère) ne gêne le capteur crépusculaire.

Puis-je remplacer la batterie moi-même ?

Non, le remplacement doit être effectué par le fabricant ou un électricien qualifié. L'accu de remplacement est la référence XSolar (3,3 V 1,1 Ah, EAN 4007841008512).

Quelle est la durée de vie de la batterie ?

La batterie LiFePO peut être rechargée à tout moment sans perte de capacité. Après plusieurs années, sa capacité nominale peut diminuer ; un remplacement est alors nécessaire.

Comment nettoyer le panneau solaire ?

Utilisez un chiffon doux et un détergent doux. Évitez les produits agressifs qui pourraient endommager la surface.

Le luminaire s'allume en plein jour, comment régler ?

Vérifiez qu'aucune source de lumière artificielle (réverbère, lampe) n'éclaire le capteur. Placez le luminaire dans un endroit sombre pendant la journée ou attendez le mode normal (après le test).

Où installer le luminaire pour une efficacité optimale ?

Choisissez un emplacement avec beaucoup de lumière directe du soleil (orientation sud), sans ombre d'avant-toit ou d'arbres. Évitez la lumière parasite nocturne.

Le luminaire est-il garanti ?

Oui, la garantie fabricant est de 3 ans à compter de la date d'achat. Elle couvre les défauts de matériel et de fabrication. Conservez la preuve d'achat.

MODE D'EMPLOI XSolar LHN STEINEL

FR..... 12 Se référer à la partie texte !

NL.... 16 Neem de tekst in acht!

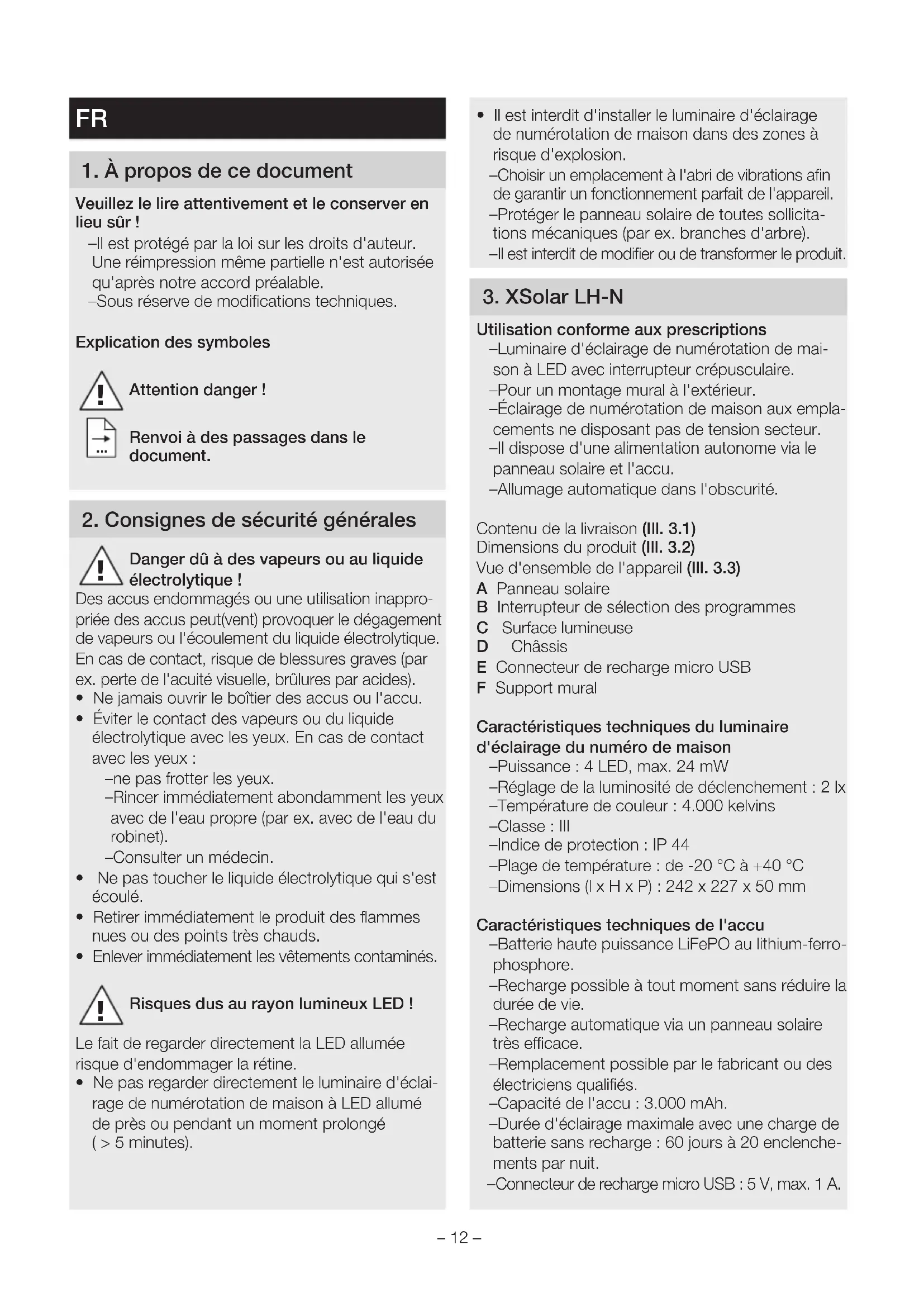

1. À propos de ce document

–Il est protégé par la loi sur les droits d'auteur. Une réimpression même partielle n'est autorisée qu'après notre accord préalable. –Sous réserve de modifications techniques.

Attention danger!

Renvoi à des passages dans le document.

Danger dû à des vapeurs ou au liquide électrolytique !

Des accus endommagés ou une utilisation inappropriée des accus peut(vent) provoquer le dégagement de vapeurs ou l'écoulement du liquide électrolytique. En cas de contact, risque de blessures graves (par ex. perte de l'acuité visuelle, brûlures par acides).

• Ne jamais ouvrir le boîtier des accus ou l'accu.
• ne pas frotter les yeux. - Rincer immédiatement abondamment les yeux avec de l'eau propre (par ex. avec de l'eau du robinet). - Consulter un médecin.
• Ne pas toucher le liquide électrolytique qui s'est écoulé.
• Retirer immédiatement le produit des flammes nues ou des points très chauds.
• Enlever immédiatement les vêtements contaminés.

Risques dus au rayon lumineux LED !

Le fait de regarder directement la LED allumée risque d'endommager la rétine.

- Ne pas regarder directement le luminaire d'éclairage de numérotation de maison à LED allumé de près ou pendant un moment prolongé (> 5 minutes).

• Il est interdit d'installer le luminaire d'éclairage de numérotation de maison dans des zones à risque d'explosion. - Choisir un emplacement à l'abri de vibrations afin de garantir un fonctionnement parfait de l'appareil. - Protéger le panneau solaire de toutes sollicitations mécaniques (par ex. branches d'arbre). - Il est interdit de modifier ou de transformer le produit.

Utilisation conforme aux prescriptions

-Luminaire d'éclairage de numérotation de maison à LED avec interrupteur crépusculaire. -Pour un montage mural à l'extérieur. -Éclairage de numérotation de maison aux emplacements ne disposant pas de tension secteur. -Il dispose d'une alimentation autonome via le panneau solaire et l'accu. -Allumage automatique dans l'obscurité.

Contenu de la livraison (III. 3.1)

Dimensions du produit (III. 3.2)

Vue d'ensemble de l'appareil (III. 3.3)

A. Panneau solaire B. Interrupteur de sélection des programmes C. Surface lumineuse D. Châssis E. Connecteur de recharge micro USB F. Support mural

Caractéristiques techniques du luminaire d'éclairage du numéro de maison

-Puissance : 4 LED, max. 24 mW -Réglage de la luminosité de déclenchement : 2 lx -Température de couleur : 4.000 kelvins -Classe : III -Indice de protection : IP 44 -Plage de température : de -20 °C à +40 °C -Dimensions (I x H x P) : 242 x 227 x 50 mm

Caractéristiques techniques de l'accu

-Batterie haute puissance LiFePO au lithium-ferro-phosphore. -Recharge possible à tout moment sans réduire la durée de vie. -Recharge automatique via un panneau solaire très efficace. -Remplacement possible par le fabricant ou des électriciens qualifiés. -Capacité de l'accu : 3.000 mAh. -Durée d'éclairage maximale avec une charge de batterie sans recharge : 60 jours à 20 enclenchements par nuit. -Connecteur de recharge micro USB : 5 V, max. 1 A.

Le temps de charge dépend du lieu de montage (lumière directe du soleil). Prévoyez une charge nettement plus longue en hiver ou par temps de pluie.

4. Montage

• Contrôlez l'absence de dommages sur toutes les pièces.
• Ne mettez pas le produit en service en cas de panneau solaire ou de panneau à LED endommagé.

En cas de conditions d'utilisation défavorables (par ex. installation à l'ombre ou derrière du verre), la garantie de fonctionnement du produit est limitée.

• Choisissez un emplacement approprié avec beaucoup de lumière directe du soleil pour le panneau solaire (orientation sud).
• Évitez tout obscurcissement dû à des avant-toits ou à des arbres.
• Choisissez un emplacement avec peu de lumière parasite ou artificielle (réverbères, etc.).
• Collez le numéro de maison sur la surface lumineuse (III. 4.1).
• Enlevez le châssis du support mural (III. 4.2).
• Percez les trous puis introduisez les chevilles (III. 4.3).
• Vissez le support mural (III. 4.3).
• Procédez aux réglages (III. 4.4). → « 5. Commande »

Posez le châssis sur le support mural, puis vissez-le (III. 4.5).

Avant la première utilisation

- Activez le luminaire d'éclairage de numérotation de maison en réglant l'interrupteur de sélection des programmes sur ON (MARCHE). Le luminaire d'éclairage de numérotation de maison est en mode test pendant une minute, puis en mode de fonctionnement normal.

Mode de test

En mode test, le luminaire d'éclairage du numéro de maison est allumé indépendamment de la luminosité ambiante. De plus, en mode test, la LED rouge est allumée. En raison de la faible luminosité, la lumière LED ne peut pas être détectée le jour.

Réglage du mode de fonctionnement souhaité au moyen de l'interrupteur de sélection des programmes

-OFF (ARRÊT) : désactivé (réglage effectué en usine). Les consommateurs (LED) sont désactivés. -ON (MARCHE) : le luminaire est activé. Il s'allume dès que le seuil de luminosité de déclenchement (2 lx) est atteint. -La luminosité du luminaire s'adapte de manière optimale en fonction de la charge de l'accu. À l'aube, le luminaire s'éteint à nouveau automatiquement.

Recharge manuelle de l'accu

En cas de capacité d'accu insuffisante (par ex. en cas de mauvais temps), la LED rouge clignote. Il est possible de recharger l'accu avec un chargeur micro-USB disponible dans le commerce (non fourni avec l'appareil). Une charge d'accu peut durer jusqu'à 6 heures.

Risque de dommage matériel dû à l'humidité qui pénètre.

Le connecteur micro USB (E) n'est pas protégé de l'eau susceptible de pénétrer.

• Rechargez l'accu uniquement dans des pièces sèches.
• Branchez le chargeur micro USB. - La LED rouge clignote : charge active. Cela peut prendre jusqu'à 10 minutes jusqu'à ce que la LED clignote en cas d'accu fortement déchargé. - La LED rouge est allumée : l'accu est chargé à 100 %. • Retirez le chargeur micro USB. - La LED rouge s'éteint.

Risque de dommages matériels en cas de non-utilisation

Lorsque le luminaire n'est pas utilisé pendant une longue durée (par ex. stockage), il est possible que l'accu soit détruit par la décharge totale.

• Mettez l'interrupteur de sélection des programmes sur OFF (ARRÊT).
• Rechargez l'accu à 100 % avant de le stocker.
• Chargez régulièrement l'accu pendant la période de non-utilisation du luminaire.

La LED rouge clignote

-La capacité de l'accu est trop faible.

- Rechargez l'accu avec le chargeur micro-USB (non fourni avec l'appareil).

Le luminaire ne s'allume pas

-La capacité de l'accu est trop faible.

- Rechargez l'accu avec un chargeur micro-USB (non fourni avec l'appareil).

-Interrupteur de sélection des programmes sur OFF (ARRÊT).

- Mettez l'interrupteur de sélection des programmes sur ON (MARCHE).

-Le luminaire est éclairé.

- Supprimer l'éclairage parasite / artificiel.

L'accu ne se charge pas

-Le panneau solaire est encrassé.

- Nettoyez le panneau solaire avec un chiffon doux et un détergent doux.

-L'emplacement du panneau solaire n'est pas optimal.

- Vérifiez l'emplacement (si possible, beaucoup de lumière directe du soleil).

–Il est possible que la capacité de chargement de l'accu soit épuisée après de longues années d'utilisation.

- Remplacez l'accu (accu de remplacement XSolar, 3,3 V 1,1 AH, EAN 4007841008512).

- Veuillez envoyer le produit correctement emballé à la station de service après-vente la plus proche. Uniquement le fabricant ou des électriciens qualifiés doit/doivent procéder au remplacement.

7. Nettoyage et entretien

Le produit ne nécessite aucun entretien.

Les contrôles réguliers des dommages peuvent augmenter la durée de vie du produit.

L'élimination des saletés peut contribuer à augmenter la durée de bon fonctionnement du produit.

Risque de dommages matériels

Des détergents inappropriés risquent d'endommager le luminaire.

- Vérifiez la tolérance de la surface avec les détergents.

- Nettoyez le luminaire avec un chiffon doux et un détergent doux.

En cas de saletés ou de dépôts dus aux intempéries sur le panneau solaire :

- Nettoyez le panneau solaire avec un chiffon doux et un détergent doux.

8. Recyclage

Les appareils électriques, les accessoires et les emballages doivent être soumis à un recyclage respectueux de l'environnement.

Ne jetez pas les appareils électriques avec les ordures ménagères !

Uniquement pour les pays de l'ue :

conformément à la directive européenne en vigueur relative aux appareils électriques et électroniques usagés et à son application dans le droit national, les appareils électriques qui ne fonctionnent plus doivent être collectés séparément des ordures ménagères et doivent faire l'objet d'un recyclage écologique.

Ne jetez pas les anciens appareils, les accus et les piles avec les ordures ménagères, au feu ou dans l'eau.

Les accus / piles doivent être collectés, recyclés ou mis au rebut de manière écologique.

Uniquement pour les pays de l'ue :

selon la directive RL 2006/66/CE, les accus et les piles défectueux ou usagés doivent être recyclés. Il est possible de remettre les accus et les piles ne pouvant plus être utilisés dans le point de vente ou dans un point de collecte des substances toxiques.

9. Garantie du fabricant

Garantie du fabricant de la société STEINEL GmbH, Dieselstrasse 80-84, DE-33442 Herzebrock-Clarholz, Allemagne

Tous les produits STEINEL satisfont aux exigences de qualité les plus strictes. C'est pourquoi, en tant que fabricant, nous vous accordons, en tant que client final, une garantie conforme aux conditions suivantes :

La garantie couvre l'absence de défauts dont il est prouvé qu'ils résultent d'un défaut de matériel ou de fabrication et qui nous sont signalés immédiatement après leur constatation et pendant la période de garantie.

La garantie s'applique à tous les produits STEINEL achetés et utilisés en France, à l'exclusion des produits de la ligne STEINEL Professional.

Vous avez le choix entre une réparation gratuite, un remplacement gratuit (le cas échéant par un modèle de remplacement de même valeur ou de valeur supérieure) ou l'établissement d'un avoir.

La période de garantie pour le produit STEINEL acheté est de 3 ans (5 ans pour les produits de la série XLED home) dans chaque cas, à compter de la date d'achat du produit.

Nous prenons en charge les frais de transport, mais pas les risques de transport du retour de la marchandise.

Droits légaux en cas de défauts et gratuité

Les prestations décrites ici s'appliquent en plus des droits de garantie légaux – y compris les dispositions de protection particulières pour les consommateurs – et ne les limitent pas ou ne les remplacent pas.

Le recours à vos droits légaux en cas de défaut est gratuit.

Exceptions à la garantie

Toutes les sources remplaçables sont expressément exclues de cette garantie. Sont, en outre, exclus de la garantie :

• les pièces qui sont soumises à une utilisation normale ou à une usure naturelle ainsi que les défauts de produit STEINEL qui résultent d'un usage normal ou de toute autre usure naturelle, – le produit qui n'a pas été utilisé comme prévu ou qui a été utilisé de manière incorrecte ou si les consignes d'utilisation n'ont pas été respectées,
• les ajouts et transformations ou autres modifications du produit réalisés arbitrairement ou les défauts occasionnés par l'utilisation d'accessoires, de pièces rajoutées ou détachées qui ne sont pas des pièces STEINEL d'origine, – la maintenance et l'entretien des produits qui n'ont pas eu lieu conformément au mode d'emploi,
• le montage et l'installation qui n'ont pas été réalisés conformément aux directives d'installation de STEINEL, – les dommages ou les pertes survenus durant le transport.

Application du droit allemand

Le droit applicable est le droit allemand à l'exclusion de l'accord des Nations Unies sur les contrats touchant à la vente internationale de marchandises (CISG).

Réclamation

Si vous souhaitez bénéficier de la présente garantie, veuillez envoyer votre produit complet accompagné de la preuve d'achat originale qui doit comprendre la date de l'achat et la désignation du produit à votre revendeur ou directement à STEINEL France SAS - service des réclamations -, 29 rue des Marlières, FR-59710 AVELIN (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten).

C'est pourquoi nous vous conseillons de conserver soigneusement votre preuve d'achat jusqu'à l'expiration de la période de garantie.
