GEBRUIKSAANWIJZING XSolar LHN STEINEL

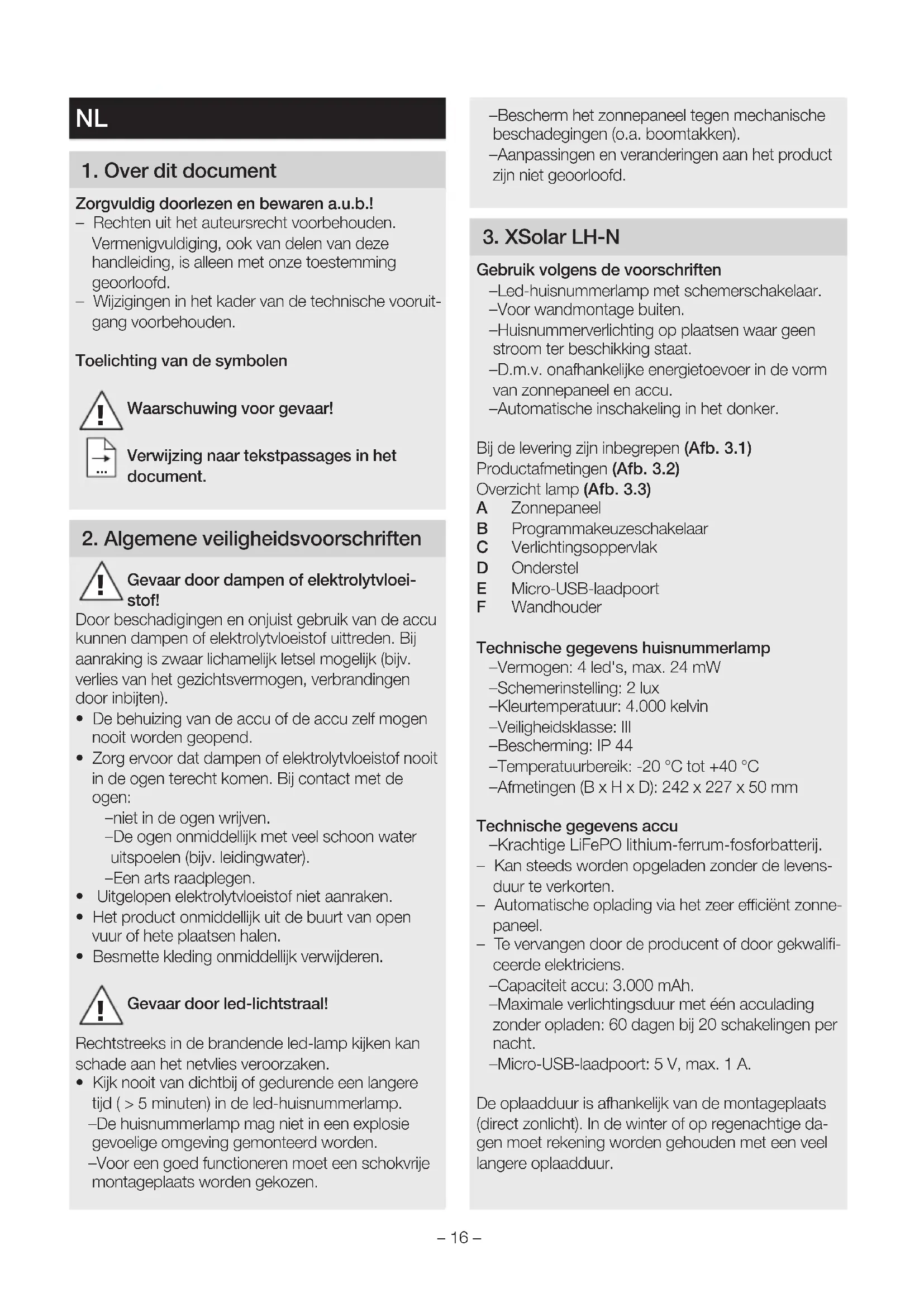

1 Over dit document Zorgvuldig doorlezen en bewaren aub! – Rechten uit het auteursrecht voorbehouden. Vermenigvuldiging, ook van delen van deze handleiding, is alleen met onze toestemming geoorloofd. – Wijzigingen in het kader van de technische vooruit- gang voorbehouden. Toelichting van de symbolen

Waarschuwing voor gevaar!

Verwijzing naar tekstpassages in het document 2 Algemene veiligheidsvoorschriften

Gevaar door dampen of elektrolytvloei- stof! Door beschadigingen en onjuist gebruik van de accu kunnen dampen of elektrolytvloeistof uittreden. Bij aanraking is zwaar lichamelijk letsel mogelijk (bijv. verlies van het gezichtsvermogen, verbrandingen door inbijten).

• De behuizing van de accu of de accu zelf mogen nooit worden geopend.

• Zorg ervoor dat dampen of elektrolytvloeistof nooit in de ogen terecht komen. Bij contact met de ogen: – niet in de ogen wrijven. – De ogen onmiddellijk met veel schoon water uitspoelen (bijv. leidingwater). – Een arts raadplegen.

• Uitgelopen elektrolytvloeistof niet aanraken.

• Het product onmiddellijk uit de buurt van open vuur of hete plaatsen halen.

Gevaar door led-lichtstraal! Rechtstreeks in de brandende led-lamp kijken kan schade aan het netvlies veroorzaken.

• Kijk nooit van dichtbij of gedurende een langere tijd ( > 5 minuten) in de led-huisnummerlamp. – De huisnummerlamp mag niet in een explosie gevoelige omgeving gemonteerd worden. – Voor een goed functioneren moet een schokvrije montageplaats worden gekozen. – Bescherm het zonnepaneel tegen mechanische beschadegingen (o.a. boomtakken). – Aanpassingen en veranderingen aan het product zijn niet geoorloofd. 3 XSolar LH-N Gebruik volgens de voorschriften – Led-huisnummerlamp met schemerschakelaar. – Voor wandmontage buiten. – Huisnummerverlichting op plaatsen waar geen stroom ter beschikking staat. – D.m.v. onafhankelijke energietoevoer in de vorm van zonnepaneel en accu. – Automatische inschakeling in het donker. Bij de levering zijn inbegrepen (Afb 31) Productafmetingen (Afb 32) Overzicht lamp (Afb 33) A Zonnepaneel B Programmakeuzeschakelaar C Verlichtingsoppervlak D Onderstel E Micro-USB-laadpoort F Wandhouder Technische gegevens huisnummerlamp – Vermogen: 4 led's, max. 24 mW – Schemerinstelling: 2 lux – Kleurtemperatuur: 4.000 kelvin – Veiligheidsklasse: III – Bescherming: IP 44 – Temperatuurbereik: -20 °C tot +40 °C – Afmetingen (BxHxD): 242 x 227 x 50 mm Technische gegevens accu – Krachtige LiFePO lithium-ferrum-fosforbatterij. – Kan steeds worden opgeladen zonder de levens- duur te verkorten. – Automatische oplading via het zeer eciënt zonne- paneel. – Te vervangen door de producent of door gekwalifi- ceerde elektriciens. – Capaciteit accu: 3.000mAh. – Maximale verlichtingsduur met één acculading zonder opladen: 60 dagen bij 20 schakelingen per nacht. – Micro-USB-laadpoort: 5 V, max. 1 A. De oplaadduur is afhankelijk van de montageplaats (direct zonlicht). In de winter of op regenachtige da- gen moet rekening worden gehouden met een veel langere oplaadduur.– 17 – 4 Montage

• Alle onderdelen controleren op beschadigingen.

• Bij beschadigingen aan het zonnepaneel of led-paneel mag het product niet in gebruik worden genomen. Bij ongunstige toepassingsomstandigheden (bijv. plaatsing in de schaduw of achter glas) is de functie van het product beperkt.

• Kies een geschikte plaats voor het zonnepaneel met veel zonlicht (gericht op het zuiden).

• Schaduw door afdaken of bomen vermijden.

• Plaats met weinig vreemd/kunstlicht kiezen (straatlantaarns etc.).

• Huisnummers op het verlichtingsoppervlak plakken (Afb 41).

• Onderstel van de wandhouder nemen (Afb 42).

• Gaten boren en pluggen plaatsen (Afb 43).

• Wandhouder vastschroeven (Afb 43).

• Instellingen uitvoeren (Afb 44). % '5 Bediening'

• Onderstel tegen de wandhouder plaatsen en vastschroeven (Afb 45). 5 Bediening Voor het eerste gebruik

• Activeer de huisnummerlamp door de program- makeuzeschakelaar op ON te zetten. De huisnummerlamp blijft een minuut in de test- modus en schakelt vervolgens over op normaal bedrijf. Testmodus In de testmodus is de huisnummernlamp onafhankel- lijk van de omgevingslichtsterkte ingeschakeld. Bo- vendien brandt in de testmodus de rode led. Door de geringe lichtsterkte is overdag geen led-licht te zien. Instelling van de gewenste modus met de programmakeuzeschakelaar – OFF: uit (fabrieksinstelling). De aangesloten ver- bruikers (led's) zijn gedeactiveerd. – ON: huisnummerlamp actief. Die schakelt in wan- neer onder de drempelwaarde voor de lichtsterkte (2 lux) wordt gekomen. – De lichtsterkte van de huisnummerlamp wordt afhankelijk van de acculading zo goed aangepast. In het ochtendgloren schakelt de huisnummerlamp automatisch weer uit. Accu handmatig opladen Bij een te lage accucapaciteit (bijv. bij slecht weer) knippert de rode led. De accu kan met een gebruike- lijke micro-USB-laadadapter worden opgeladen (niet standaard bijgeleverd). Het opladen van de accu kan wel 6 uur duren. Gevaar voor beschadiging door binnendringend vocht De geopende micro-USB-laadpoort (E) is niet beschermd tegen binnendringend water.

• Accu alleen in droge ruimtes opladen.

• Micro-USB-laadadapter aansluiten. – Rode led knippert: opladen bezig Bij sterk ontladen accu kan het wel 10minuten duren voordat de led knippert. – Rode led brandt: accu volledig opgeladen.

• Micro-USB-laadadapter verwijderen. – De rode led gaat uit. Gevaar van beschadigingen tgv niet gebruiken Indien de huisnummerlamp gedurende een langere periode (bijv. opslag) niet wordt gebruikt, kan de accu kapot gaan door diepontlading.

• Programmakeuzeschakelaar op OFF zetten.

• Indien de lamp langere tijd niet gebruikt wordt dient de accu volledig te worden opgeladen.

• De accu regelmatig opladen gedurende de periode dat de lamp niet wordt gebruikt. 6 Storingen Het rode led-lampje knippert – Accucapaciteit te laag.

• Accu met de micro-USB-laadadapter opladen (niet bij de levering inbegrepen). Huisnummerlamp schakelt niet in – Accucapaciteit te laag.

• Accu met de micro-USB-laadadapter opladen (niet bij de levering inbegrepen). – Programmakeuzeschakelaar staat op OFF.

• Programmakeuzeschakelaar op ON zetten. – De huisnummerlamp wordt verblind.

• Het invallen van vreemd/kunstlicht vermijden. De accu laadt niet op – Zonnepaneel vervuild.

• Maak het zonnepaneel schoon met een zachte doek en een mild schoonmaakmiddel schoon. – De montageplaats is niet optimaal voor het zon- nepaneel. NL– 18 – Alleen voor EU-landen: Overeenkomstig richtlijn RL 2006/66/EG moeten defecte of afgedankte accu's/batterijen gerecy- cled worden. Afgedankte accu's/batterijen kunnen in de winkel of bij een inzamelpunt voor schadelijke stoen worden afgegeven. 9 Fabrieksgarantie Fabrieksgarantie van de firma STEINEL GmbH, Diesel straße 80-84, DE-33442 Herzebrock- Clarholz, Duitsland Alle producten van STEINEL voldoen aan de hoogste kwaliteitseisen. Daarom geven wij als fabrikant u als consument graag garantie volgens de onderstaande voorwaarden: De garantie dekt de vrijheid van gebreken die aan- toonbaar te wijten zijn aan materiaal- of fabricage- fouten en die onmiddellijk na ontdekking en binnen de garantieperiode aan ons worden gemeld. De garantie geldt voor alle STEINEL-producten die in Nederland worden gekocht en gebruikt, met uitzondering van STEINEL Professional-producten. U heeft de keuze of wij garantie verlenen door het product gratis te repareren, gratis te vervan- gen (eventueel door een opvolgend model van dezelfde of hogere kwaliteit) of een creditnota uit te schrijven. De garantieperiode voor het door u gekochte STEINEL-product bedraagt 3 jaar (bij producten uit de XLED home-serie 5 jaar) vanaf de datum van aankoop van het product. Wij nemen de transportkosten voor onze rekening, maar niet de transportrisico’s van de retourzending. Wettelijke rechten bij gebreken, kosteloosheid De hier beschreven diensten gelden als aanvulling op de wettelijke garantierechten – met inbegrip van speciale beschermende bepalingen voor consu- menten – en beperken of vervangen deze niet. De uitoefening van uw wettelijke rechten in geval van gebreken is kosteloos. Uitzonderingen op de garantie Uitdrukkelijk uitgesloten van deze garantie zijn alle vervangbare lichtbronnen. Verder is garantie uitgesloten: – bij een door het gebruik veroorzaakte of andere natuurlijke slijtage van productonderdelen of ge- breken aan het STEINEL-product, die het gevolg zijn van gebruiksslijtage of andere natuurlijke slijtage,

• Montageplaats controleren (zoveel mogelijk direct zonlicht). – Na jarenlang gebruik kan het laadvermogen van de accu verslechterd zijn.

• Laat de accu vervangen (reserveaccu XSolar, 3,3 V 1,1 AH, EAN 4007841008512).

• Gelieve het product goed verpakt naar het dichtstbijzijnde serviceadres te sturen. Deze vervanging mag alleen door de producent of een gekwalificeerde elektricien worden uitgevoerd. 7 Schoonmaken en verzorgen Dit product is onderhoudsvrij. Het regelmatig controleren op beschadigingen kan de levensduur van het product verlengen. Het verwijderen van verontreinigingen kan de functie van het product verbeteren. Gevaar voor beschadigingen De huisnummerlamp kan door het gebruiken van verkeerde schoonmaakmiddelen worden beschadigd.

• Test eerst of het schoonmaakmiddel geschikt is voor het oppervlak.

• Maak de huisnummerlamp schoon met een zachte doek en een mild schoonmaakmiddel. Bij verontreiniging of door het weer veroorzaakte aanslag op het zonnepaneel:

• het zonnepaneel met een zachte doek en een mild schoonmaakmiddel schoonmaken. 8 Verwijderen Elektrische apparaten, toebehoren en verpakkingen dienen milieuvriendelijk gerecycled te worden. Doe elektrische apparaten niet bij het huisvuil! Alleen voor EU-landen: Conform de geldende Europese richtlijn voor ver- bruikte elektrische en elektronische apparatuur en hun implementatie in nationaal recht, dienen niet langer bruikbare elektrische apparaten gescheiden ingeza- meld en milieuvriendelijk gerecycled te worden. Oude apparaten, accu's en batterijen horen niet bij het huisvuil. Gooi ze ook niet in vuur of water. Accu's/batterijen moeten worden ingezameld, gerecycled of op milieuvriendelijke wijze worden verwijderd.– 19 – – bij een niet regelconform of onjuist gebruik van het product, of indien de bedieningsinstructies niet werden nageleefd, – wanneer aanpassingen en andere veranderingen eigenmachtig werden uitgevoerd bij het product of de gebreken veroorzaakt wor- den door het gebruik van accessoires, aanvul- lende onderdelen of reserveonderdelen die geen originele STEINEL-delen zijn, – indien het onderhoud en de verzorging van de producten niet conform de bedieningshandlei- ding werden uitgevoerd, – wanneer de montage en installatie niet volgens de installatievoorschriften van STEINEL werden uitgevoerd, – bij transportschade of -verliezen. Geldigheid van het Duitse recht Op deze voorwaarden is Duits recht van toe- passing, het Weens Koopverdrag (CISG) wordt uitgesloten. Garantie claimen Indien u aanspraak wilt maken op de garantie, stuur het product dan samen met het originele aan- koopbewijs met vermelding van de aankoopdatum en de productaanduiding naar uw speciaalzaak of rechtstreeks naar ons: Van Spijk B.V., De Scheper 402, NL-5688 HP Oirschot. Wij adviseren u daa- rom uw aankoopbewijs zorgvuldig te bewaren tot de garantie periode is verlopen.
