XSolar LHN - Világítás STEINEL - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen XSolar LHN STEINEL PDF formátumban.
| Termék típusa | LED-es házszámvilágító lámpatest |
| Márka | Steinel |
| Modell | XSolar LHN |
| Fényforrás | 4 LED, max. 24 mW teljesítmény |
| Színhőmérséklet | 4 000 K |
| Beindítási küszöb | 2 lx |
| Tápellátás | Napelem + feltölthető LiFePO akkumulátor |
| Akumulátor kapacitása | 3 000 mAh (3,3 V) |
| Maximális üzemidő | Akár 60 nap (éjszakánként 20 bekapcsolás) |
| Töltés | Napelemen vagy micro USB-n keresztül (5 V, max. 1 A) |
| Védettségi fokozat | IP 44 |
| Védelmi osztály | III |
| Hőmérséklet-tartomány | -20 °C és +40 °C között |
| Méretek (H x M x Mé) | 242 x 227 x 50 mm |
| Szerelés | Külső falra szerelhető |
| Funkciók | Automatikus szürkületi be-/kikapcsolás, teszt üzemmód, fényerő-adaptáció |
| Kapcsoló | Programválasztó (OFF/ON) |
| A csomag tartalma | Lámpatest, fali tartó, csavarok, tiplik, öntapadós házszám |
| Karbantartás | Tisztítsa meg a napelemet puha ruhával és enyhe tisztítószerrel |
| Biztonság | Ne nézzen közvetlenül a LED-be, ne használja robbanásveszélyes területen |
| Garancia | 3 év (gyártói) |
| Pótalkatrészek | Cserélő akkumulátor (ref. XSolar, 3,3 V 1,1 Ah, EAN 4007841008512) |
| Javíthatóság | Az akkumulátor cseréjét a gyártónak vagy szakképzett villanyszerelőnek kell végeznie |
Gyakran ismételt kérdések - XSolar LHN STEINEL
Felhasználói kérdések a következőről XSolar LHN STEINEL
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Világítás PDF formátumban ingyenesen! Találja meg kézikönyvét XSolar LHN - STEINEL és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. XSolar LHN márka STEINEL.

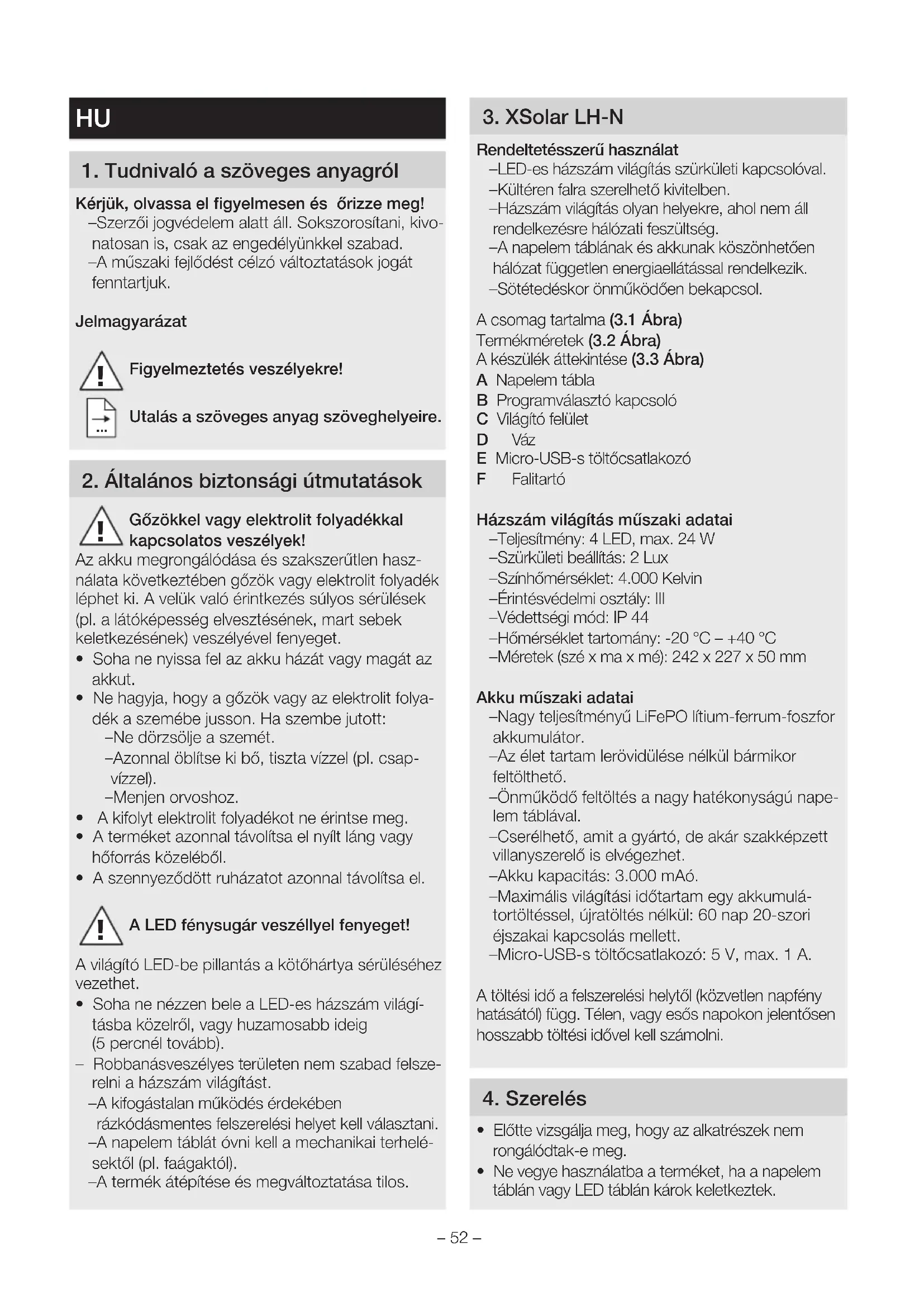

HASZNÁLATI ÚTMUTATÓ XSolar LHN STEINEL
HU ..... 52 Szöveges részre figyelni!
1. Tudnivaló a szöveges anyagról
Kérjük, olvassa el figyelmesen és őrizze meg!
–Szerzői jogvédelem alatt áll. Sokszorosítani, kivonatosan is, csak az engedélyünkkel szabad. –A műszaki fejlődést célzó változtatások jogát fenntartjuk.
Jelmagyarázat
Figyelmeztetés veszélyekre!
Utalás a szöveges anyag szöveghelyeire.
2. Általános biztonsági útmutatások
Gözökkel vagy elektrolit folyadékkal kapcsolatos veszélyek!
Az akku megrongálódása és szakszerűtlen használata következtében gözök vagy elektrolit folyadék léphet ki. A velük való érintkezés súlyos sérülések (pl. a látóképesség elvesztésének, mart sebek keletkezésének) veszélyével fenyeget.
- Soha ne nyissa fel az akku házát vagy magát az akkut.
- Ne hagyja, hogy a gőzök vagy az elektrolit folyadék a szemébe jusson. Ha szembe jutott:
-Ne dörzsölje a szemét.
-Azonnal öblítse ki bő, tiszta vízzel (pl. csap-vízzel).
-Menjen orvoshoz. - A kifolyt elektrolit folyadékot ne érintse meg.
- A terméket azonnal távolítsa el nyílt láng vagy hőforrás közeléből.
- A szennyeződött ruházatot azonnal távolítsa el.
A LED fénysugár veszéllyel fenyeget!
A világító LED-be pillantás a kötőhártya sérüléséhez vezethet.
- Soha ne nézzen bele a LED-es házszám világításba közelről, vagy huzamosabb ideig (5 percnél tovább).
- Robbanásveszélyes területen nem szabad felszerelni a házszám világítást.
-A kifogástalan működés érdekében rázkódásmentes felszerelési helyet kell választani.
-A napelem táblát óvni kell a mechanikai terhelésektől (pl. faágaktól).
–A termék átépítése és megváltoztatása tilos.
3. XSolar LH-N
Rendeltetésszerű használat
-LED-es házszám világítás szürkületi kapcsolóval.
-Kültéren falra szerelhető kivitelben.
-Házszám világítás olyan helyekre, ahol nem áll rendelkezésre hálózati feszültség.
-A napelem táblának és akkunak köszönhetően hálózat független energiaellátással rendelkezik.
–Sötetedéskor önműködően bekapcsol.
A csomag tartalma (3.1 Ábra)
Termékméretek (3.2 Ábra)
A készülék áttekintése (3.3 Ábra)
A Napelem tábla
B Programválasztó kapcsoló
C Világító felület
D Váz
E Micro-USB-s töltőcsatlakozó
F Falitartó
Házszám világítás műszaki adatai
–Teljesítmény: 4 LED, max. 24 W
-Szürkületi beállítás: 2 Lux
-Színhőmérséklet: 4.000 Kelvin
-Érintésvédelmi osztály: III
–Védettségi mód: IP 44
-Hőmérséklet tartomány: -20 °C – +40 °C
-Méretek (szé x ma x mé): 242 x 227 x 50 mm
Akku müszaki adatai
-Nagy teljesítményű LiFePO lítium-ferrum-foszfor akkumulátor.
-Az élet tartam lerövidülése nélkül bármikor feltölthető.
-Önműködő feltöltés a nagy hatékonyságú napelem táblával.
–Cserélhető, amit a gyártó, de akár szakképzett villanyszerelő is elvégezhet.
-Akku kapacitás: 3.000 mAó.
-Maximális világítási időtartam egy akkumulátortöltéssel, újratöltés nélkül: 60 nap 20-szori éjszakai kapcsolás mellett.
-Micro-USB-s töltőcsatlakozó: 5 V, max. 1 A.
A töltési idő a felszerelési helytől (közvetlen napfény hatásától) függ. Télen, vagy esős napokon jelentősen hosszabb töltési idővel kell számolni.
4. Szerelés
- Előtte vizsgálja meg, hogy az alkatrészek nem rongálódtak-e meg.
- Ne vegye használatba a terméket, ha a napelem táblán vagy LED táblán károk keletkeztek.
Kedvezőtlen felhasználási feltételek esetén (pl. ha árnyékban, vagy üveg mögött helyezik el), a termék csak korlátozott biztonsággal fog működni
- A napelem táblának válasszon alkalmas (déli tájolású) helyet, ahol sokáig éri közvetlen napfény.
- Kerülje az olyan helyet, ahol előtetők vagy fák leárnyékolják a készüléket.
- Válasszon olyan helyet, ahová csak kevés természetes / mesterséges fény (utcavilágítás stb.) szűrődik be.
- Ragassza rá a házszám világítást a világító felületre (4.1 Ábra).
• Vegye le a vázat a falitartóról (4.2 Ábra). - Fúrja ki a furatokat, és rakjon beléjük tiplit (4.3 Ábra).
• Csavarozza fel a falitartót (4.3 Abra). - Végezze el a beállításokat (4.4 Ábra). →„5. Kezelés”
- Rakja rá a vázat a falitartóra, és csavarozza hozzá (4.5 Ábra).
5. Kezelés
Az első használat előtt
- Helyezze működésbe a házszám világítást úgy, hogy a programválasztó kapcsolót ON állásba állítja.
A házszám világítás egy percig próba üzemmódba kapcsol, és csak utána tér át a normál üzemelésre.
Próba üzemmód
A próba üzemmódban a házszám világítás be van kapcsolva, függetlenül attól, hogy milyen világos van a környezetében. Továbbá, a próba üzemmódban be van kapcsolva a piros LED is. Mivel a LED fénye gyenge, nappal nem lehet látni, hogy világít.
A kívánt működés beállítása a programválasztó kapcsolóval
-OFF: kikapcsolva (gyári beállítás).
A fogyasztók (LED-ek) ki vannak kapcsolva.
-ON: Házszám világítás működésben. Bekapcsol a világítás, amikor a fényerő a (2 Lux-os) küszöbérték alá csökken.
- Az akku töltésétől függően a házszám világítás fényereje a lehető legjobban a környezethez igazodik. A reggeli órákban a házszám világítás ugyancsak önműködően ismét kikapcsol.
Az akku kézi töltése
A túl gyenge kapacitás esetén (pl. rossz időben) villog az akku piros LED-je. Az akkut kereskedelmi forgalomban kapható Micro-USB-s töltóadapterrel lehet tölteni (nincs a tartozékok között). Az akku egyetlen feltöltéssel akár 6 órán át is képes áramot szolgáltatni.
A behatolt nedvesség anyagi kár bekövetkezésével fenyeget
A nyitott Mikro-USB-s töltőcsatlakozó (E) nincs védve a behatoló vízzel szemben.
- Ezért az akkut csak száraz helyiségben töltse.
- Csatlakoztassa a Micro-USB-s töltőadaptert.
-Ha a piros LED villog: folyik a töltés
Erősen lemerült akkunál akár 10 perc is eltel- het, amíg a LED villogni kezd.
-Ha ég a piros LED: az akku teljesen fel van töltve.
- Távolítsa el a Micro-USB-s töltóadaptert.
-A piros LED elalszik.
Használaton kívül anyagi kár veszélye fenyeget.
Ha hosszabb ideig nem használja a házszám világítást (pl. mert elrakta), a bekövetkező mélykisülés tönkreteheti az akkut.
- Állítsa a programválasztó kapcsolót OFF állásba.
- Hosszabb üzemszünet előtt töltse fel teljesen az akkut.
- Üzemszünet alatt töltse fel rendszeresen az akkut.
6. Működési zavarok
Piros LED villog
-Túl kicsi az akku kapacitása.
- Töltse fel az akkut Micro-USB-s töltőadapterrel (nincs a tartozékok közt).
Házszám világítás nem kapcsol be
-Túl kicsi az akku kapacitása.
- Töltse fel az akkut Micro-USB-s töltőadapterrel (nincs a tartozékok közt).
-Programválasztó kapcsoló OFF állásban van. - Állítsa a programválasztó kapcsolót ON állásba.
-Házszám világítás fényét valami elnyomja. - Kerülje a természetes / mesterséges fény által megvilágított helyet.
Akku nem tölt
-Napelem tábla elpiszkolódott.
- Tisztítsa meg a napelem táblát puha kendővel és gyenge tisztítószerrel.
-A napelem tábla felállítási helye nem éppen optimális. - Vizsgálja meg a felállítási helyet (minél több közvetlen napsugárzás érje).
–Több éves használat után megtörténhet, hogy már nem lehet feltölteni az akkut. - Cseréltesse ki az akkut (pótakku: XSolar, 3,3 V 1,1 AH, EAN 4007841008512).
- Kérjük, hogy a jól becsomagolt terméket küldje el az Önhöz legközelebb lévő szerviznek. Az akkut csak a gyártó, vagy szakképzett villanyszerelő cserélheti ki.
7. Tisztítás és ápolás
A termék nem igényel karbantartást.
Az esetleges rongálódások rendszeres ellenőrzése meghosszabbíthatja a termék élettartamát.
A szennyeződések eltávolítása meghosszabbíthatja a termék működését.
Dologi károk veszélye
A rosszul megválasztott tisztítószer megrongálhatja a házszám világítást.
- A felületén vizsgálja meg, hogy bírja-e a tisztító-szereket.
- A házszám világítás tisztításakor puha kendőt és gyenge tisztítószert használjon.
Ha a napelem tábla elpiszkolódott, vagy az időjá-rástól függően lerakódások képződtek rajta:
- tisztítsa meg a napelem táblát puha kendővel és gyenge tisztítószerrel.
8. Ártalmatlanítás
Gondoskodjon az elektromos készülékek, a tartozékok és a csomagolás környezetbarát újra hasznosításáról.
Ne dobjon elektromos készülékeket a háztartási szemétbe!
Csak az EU-országok esetében:
Az elektromos és elektronikus berendezések hulAz elektromos és elektronikus berendezések hulladékainak kezelésére vonatkozó hatályos európai irányelvek, és azok végrehajtásáról szóló nemzeti rendelkezések szerint a már nem használható elektromos készülékeket külön kell gyűjteni, és környezetbarát újrahasznosításukról gondoskodni.
Az elhasználódott készülékeket, akkumulátorokat / elemeket ne dobja ki a háztartási szeméttel, és ne is dobja tűzbe vagy vízbe.
Az akkumulátorokat / elemeket külön kell összegyűjteni, újrahasznosítani, vagy környezetbarát módon ártalmatlanítani.
Csak az EU-országok esetében:
Az RL 2006/66/EG irányelv szerint a hibás vagy elhasználódott akkumulátoro-kat / elemeket újra kell hasznosítani. A már nem használható akkumulátorok / elemek leadhatók az értékesítési helyen vagy a károsanyag-gyűjtőhelyen.
9. Gyári garancia
Ezt a Steinel-terméket a legnagyobb gondossággal gyártották, működését és biztonságosságát az érvényes előírások szerint bevizsgálták, majd szúrópróba szerüen ellenőrizték. A Steinel garanciát vállal a kifogástalan minőségre és működésre.
A garancia ideje 36 hónap, ami a vásárlás napján kezdődik. Minden olyan hibát kijavítunk, ami anyagvagy gyártási hibára vezethető vissza. A garancia teljesítésének módját mi választjuk meg: ez lehet a hibás alkatrész megjavítása vagy kicserélése.
A garancia nem vonatkozik a kopóalkatrészeken bekövetkező károkra, valamint az olyan károkra és hiányosságokra, amelyek a szakszerűtlen kezelés vagy karbantartás miatt következnek be. Idegen objektumokon keletkező következményes károk ki vannak zárva a garancia köréből.
Garanciát csak akkor vállalunk, ha a készüléket szétszereletlen állapotban jól becsomagolják, mellékelik a hiba rövid leírását, a (vásárlás időpontjával és a kereskedő pecsétjével ellátott) pénztárblokkot vagy számlát, és ezeket elküldik az illetékes szerviznek.
Javító szolgálat: A garanciaidő lejárta után, vagy a garancia hatálya alá nem tartozó hiányosságok esetén tudakolja meg az Önhöz legközelebb eső szervizünkben, hogy milyen lehetőségei vannak a helyreállításra.
