BEDIENUNGSANLEITUNG XSolar LHN STEINEL

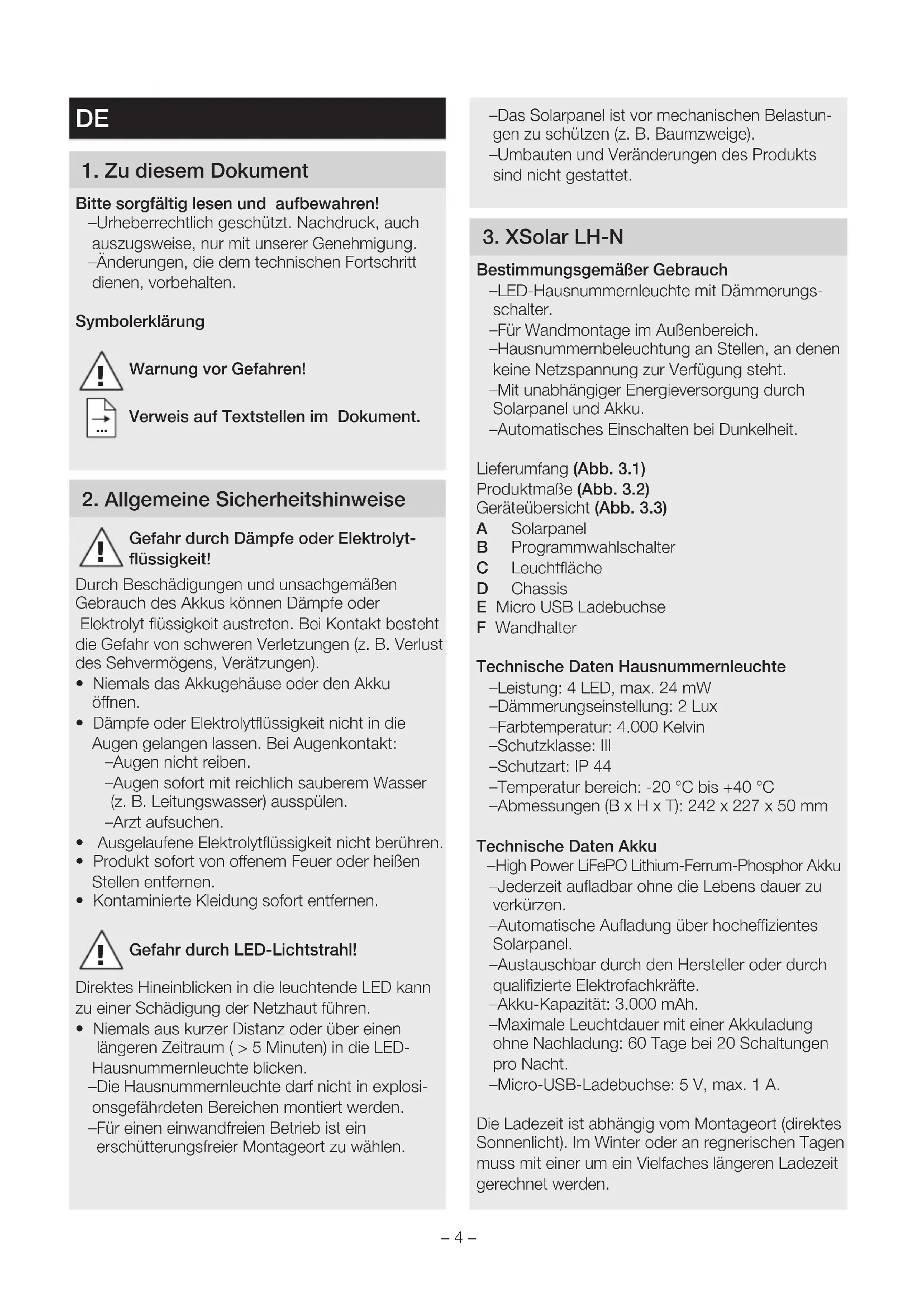

1 Zu diesem Dokument Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten. Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument 2 Allgemeine Sicherheitshinweise

Gefahr durch Dämpfe oder Elektrolyt- flüssigkeit! Durch Beschädigungen und unsachgemäßen Gebrauch des Akkus können Dämpfe oder Elektrolyt flüssigkeit austreten. Bei Kontakt besteht die Gefahr von schweren Verletzungen (z. B. Verlust des Sehvermögens, Verätzungen).

• Niemals das Akkugehäuse oder den Akku önen.

• Dämpfe oder Elektrolytflüssigkeit nicht in die Augen gelangen lassen. Bei Augenkontakt: – Augen nicht reiben. – Augen sofort mit reichlich sauberem Wasser (z. B. Leitungswasser) ausspülen. – Arzt aufsuchen.

• Ausgelaufene Elektrolytflüssigkeit nicht berühren.

• Produkt sofort von oenem Feuer oder heißen Stellen entfernen.

• Kontaminierte Kleidung sofort entfernen.

Gefahr durch LED-Lichtstrahl! Direktes Hineinblicken in die leuchtende LED kann zu einer Schädigung der Netzhaut führen.

• Niemals aus kurzer Distanz oder über einen längeren Zeitraum ( > 5 Minuten) in die LED- Hausnummernleuchte blicken. – Die Hausnummernleuchte darf nicht in explosi- onsgefährdeten Bereichen montiert werden. – Für einen einwandfreien Betrieb ist ein erschütterungsfreier Montageort zu wählen. – Das Solarpanel ist vor mechanischen Belastun- gen zu schützen (z. B. Baumzweige). – Umbauten und Veränderungen des Produkts sind nicht gestattet. 3 XSolar LH-N Bestimmungsgemäßer Gebrauch – LED-Hausnummernleuchte mit Dämmerungs- schalter. – Für Wandmontage im Außenbereich. – Hausnummernbeleuchtung an Stellen, an denen keine Netzspannung zur Verfügung steht. – Mit unabhängiger Energieversorgung durch Solarpanel und Akku. – Automatisches Einschalten bei Dunkelheit. Lieferumfang (Abb 31) Produktmaße (Abb 32) Geräteübersicht (Abb 33) A Solarpanel B Programmwahlschalter C Leuchtfläche D Chassis E Micro USB Ladebuchse F Wandhalter Technische Daten Hausnummernleuchte – Leistung: 4 LED, max. 24 mW – Dämmerungseinstellung: 2 Lux – Farbtemperatur: 4.000 Kelvin – Schutzklasse: III – Schutzart: IP 44 – Temperatur bereich: -20 °C bis +40 °C – Abmessungen (BxHxT): 242 x 227 x 50 mm Technische Daten Akku – High Power LiFePO Lithium-Ferrum-Phosphor Akku – Jederzeit aufladbar ohne die Lebens dauer zu verkürzen. – Automatische Aufladung über hochezientes Solarpanel. – Austauschbar durch den Hersteller oder durch qualifizierte Elektrofachkräfte. – Akku-Kapazität: 3.000mAh. – Maximale Leuchtdauer mit einer Akkuladung ohne Nachladung: 60 Tage bei 20 Schaltungen pro Nacht. – Micro-USB-Ladebuchse: 5 V, max. 1 A. Die Ladezeit ist abhängig vom Montageort (direktes Sonnenlicht). Im Winter oder an regnerischen Tagen muss mit einer um ein Vielfaches längeren Ladezeit gerechnet werden.– 5 – 4 Montage

• Alle Bauteile auf Beschädigungen prüfen.

• Bei Schäden an Solarpanel oder LED-Panel das Produkt nicht in Betrieb nehmen. Bei ungünstigen Einsatzbedingungen (z. B. Aufstel- lung im Schatten oder hinter Glas) ist die Funktions- sicherheit des Produkts eingeschränkt

• Geeigneten Ort mit viel direktem Sonnenlicht für das Solarpanel wählen (Südausrichtung).

• Abschattung durch Vordächer oder Bäume vermeiden.

• Ort mit wenig Fremd- / Kunstlicht wählen (Straßenlaternen ect.).

• Hausnummern auf Leuchtfläche aufkleben (Abb 41).

• Chassis vom Wandhalter trennen (Abb 42).

• Löcher bohren und Dübel einsetzen (Abb 43).

• Wandhalter anschrauben (Abb 43).

• Einstellungen vornehmen (Abb 44). % 5 Bedienung

• Chassis an Wandhalter aufsetzen und verschrauben (Abb 45). 5 Bedienung Vor dem ersten Gebrauch

• Hausnummernleuchte aktivieren durch Einstel- lung des Programmwahlschalters auf ON. Die Hausnummernleuchte befindet sich für eine Minute im Testmodus und ist dann im normalem Betrieb. Testmodus Im Testmodus ist die Hausnummernleuchte unab- hängig von der Umgebungshelligkeit eingeschaltet. Zusätzlich ist im Testmodus die rote LED einge- schaltet. Aufgrund der geringen Helligkeit ist am Tag kein LED-Licht zu erkennen. Einstellung des gewünschten Betriebs über Programmwahl schalter – OFF: Aus (Werkseinstellung). Die Verbraucher (LEDs) sind deaktiviert. – ON: Hausnummernleuchte aktiv. Sie schaltet bei unterschreiten der Helligkeitsschwelle (2 Lux) ein. – Die Helligkeit der Hausnummernleuchte wird je nach Akkuladung optimal angepasst. In den Morgenstunden schaltet die Hausnummern- leuchte automatisch wieder ab. Manuelle Ladung des Akkus Bei zu geringer Akkukapazität (z. B. bei schlech- tem Wetter) blinkt die rote LED. Der Akku kann mit einem handelsüblichen Micro-USB-Ladeadapter geladen werden (nicht im Lieferumfang enthalten). Eine Akkuladung kann bis zu 6 Stunden dauern. Gefahr von Sachschaden durch eindringende Feuchtigkeit Die geönete Micro-USB-Ladebuchse (E) ist nicht gegen eindringendes Wasser geschützt.

• Akku nur in trockenen Räumen laden.

• Micro-USB-Ladeadapter anschließen. – Rote LED blinkt: Ladevorgang aktiv Bei stark entladenem Akku kann es bis zu 10Minuten dauern, bis die LED blinkt. – Rote LED leuchtet: Akku ist voll geladen.

• Micro-USB-Ladeadapter entfernen. – Rote LED erlischt. Gefahr von Sachschäden bei Nichtgebrauch Bei Nichtgebrauch der Hausnummernleuchte über einen längeren Zeitraum (z. B. Lagerung), kann der Akku durch Tiefentladung zerstört werden.

• Programmwahlschalter auf OFF stellen.

• Vor Nichtgebrauch den Akku vollständig laden.

• Während Nichtgebrauch den Akku regelmäßig laden. 6 Störungen Rote LED blinkt – Akkukapazität ist zu gering.

• Akku mit Micro-USB-Ladeadapter aufladen (nicht im Lieferumfang enthalten). Hausnummernleuchte schaltet nicht ein – Akkukapazität ist zu gering.

• Akku mit Micro-USB-Ladeadapter (nicht im Lieferumfang enthalten) aufladen. – Programmwahlschalter steht auf OFF.

• Programmwahlschalter auf ON stellen. – Hausnummernleuchte wird geblendet.

• Einfall von Fremd-/Kunstlicht vermeiden. Akku lädt nicht – Solarpanel verschmutzt.

• Solarpanel mit einem weichen Tuch und einem milden Reiniger reinigen. – Aufstellungsort für das Solarpanel nicht optimal.

• Aufstellungsort prüfen (möglichst viel direktes Sonnenlicht). DE– 6 – Nur für EU-Länder: Gemäß der Richtlinie RL 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien recycelt werden. Nicht mehr gebrauchsfähige Akkus/Bat- terien können in der Verkaufsstelle oder eine Schadstosammelstelle abgegeben werden. 9 Herstellergarantie Herstellergarantie der STEINEL GmbH, Diesel- straße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitäts- ansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunden und Erstkäufer des neu hergestellten STEINEL-Produkts gerne eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie gilt nur für Verbraucher. Verbraucher ist jede natürliche Person, die bei Abschluss des Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruf- lichen Tätigkeit handelt. Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt nur für STEINEL-Produkte, die in Deutschland gekauft und verwendet werden, ausschließlich der STEINEL Professional-Produkte. Sollten Sie das Produkt veräußern oder weitergeben, so geht die Garantie nicht auf den Nachbesitzer über. Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur oder kostenlosen Austausch (ggf. durch ein gleich- oder höherwer- tiges Nachfolgemodell) leisten. Die Garantiezeit für Ihr erworbenes STEINEL-Produkt beträgt 3 Jahre (bei Produkten der XLED home-Serie 5 Jahre) jeweils ab Kaufdatum des Produkts. Die durch uns reparierten oder ersetzten Komponenten sind für die verbleibende Garantiezeit von dieser Garantie erfasst. Wir tragen die Transportkosten, jedoch nicht die Transportrisiken der Rücksendung. Gesetzliche Mängelrechte, Unentgeltlichkeit Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich. Ausnahmen von der Garantie Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen: – Nach jahrelangem Einsatz kann die Ladefähigkeit des Akkus verbraucht sein.

• Akku austauschen lassen (Ersatzakku XSolar, 3,3 V 1,1 AH, EAN 4007841008512).

• Bitte das Produkt gut verpackt an die nächste Servicestation senden. Der Austausch darf nur durch den Hersteller oder durch qualifizierte Elektrofachkräfte erfolgen. 7 Reinigung und Pflege Das Produkt ist wartungsfrei. Regelmäßige Kontrollen auf Beschädigungen kann die Lebensdauer des Produktes verlängern. Entfernen von Verunreinigungen kann die Funktion des Produktes verlängern. Gefahr von Sachschäden Durch falsche Reinigungsmittel kann die Haus- nummernleuchte beschädigt werden.

• Verträglichkeit der Reinigungsmittel mit der Oberfläche prüfen.

• Hausnummernleuchte mit einem weichen Tuch und einem milden Reiniger reinigen. Bei Verschmutzungen oder witterungsbedingten Ablagerungen auf dem Solarpanel:

• Solarpanel mit einem weichen Tuch und einem milden Reiniger reinigen. 8 Entsorgung Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zuge- führt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Altgeräte, Akkus/Batterien nicht in den Hausmüll, ins Feuer oder ins Wasser. Akkus/Batterien sollen gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.– 7 – – bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf ge- brauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind, – bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise, – wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind, – wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind, – wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden, – bei Transportschäden oder -verlusten. Geltung deutschen Rechts Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Ver- träge über den internationalen Warenkauf (CISG). Geltendmachung Wenn Sie die Garantie in Anspruch nehmen wollen, verwenden Sie bitte unser Online-Garantieformular unter www.steinel.de/garantie. Füllen Sie das For- mular vollständig aus und laden Sie den Original- Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, hoch. Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren. Nachdem wir Sie per E-Mail dazu aufgefordert haben, senden Sie das Produkt an Ihren Händler oder an unsere in der E-Mail angegebene Adresse. Falls Sie Rückfragen zu den Garantiebedingungen haben, rufen Sie uns gerne über Tel. [phone] an oder schreiben uns eine E-Mail an [e-mail]. Wir helfen Ihnen gerne weiter! HERSTELLER
