XSolar LHN - Valaistus STEINEL - Ilmainen käyttöohje ja opas

Tuotetyyppi	LED-talonumerovalaisin
Merkki	Steinel
Malli	XSolar LHN
Valonlähde	4 LED, enimmäisteho 24 mW
Värilämpötila	4 000 K
Kytkeytymiskynnys	2 lx
Virransyöttö	Aurinkopaneeli + ladattava LiFePO-akku
Akun kapasiteetti	3 000 mAh (3,3 V)
Enimmäiskäyttöaika	Jopa 60 päivää (20 kytkentää yössä)
Lataus	Aurinkopaneelilla tai mikro-USB:llä (5 V, max. 1 A)
Kotelointiluokka	IP 44
Suojausluokka	III
Lämpötila-alue	-20 °C – +40 °C
Mitat (P x K x S)	242 x 227 x 50 mm
Asennus	Ulkoseinään
Toiminnot	Hämäräkytkin automaattinen päälle/pois, testitila, kirkkauden säätö
Kytkin	Ohjelmavalinta (OFF/ON)
Toimituksen sisältö	Valaisin, seinätuki, ruuvit, tulpat, itsekiinnittyvä talonumero
Huolto	Puhdista aurinkopaneeli pehmeällä liinalla ja miedolla pesuaineella
Turvallisuus	Älä katso suoraan LEDiin, älä käytä räjähdysvaarallisessa tilassa
Takuu	3 vuotta (valmistaja)
Varaosat	Vara-akku (malli XSolar, 3,3 V 1,1 Ah, EAN 4007841008512)
Korjattavuus	Akun vaihto valmistajan tai valtuutetun sähköasentajan toimesta

Usein kysytyt kysymykset - XSolar LHN STEINEL

Kuinka käynnistää valaisin ensimmäistä kertaa?

Aseta ohjelmavalintakytkin asentoon ON (PÄÄLLE). Valaisin on testitilassa yhden minuutin ajan ja siirtyy sitten normaalitilaan.

Mitä tehdä, jos punainen LED vilkkuu?

Akun varaus on liian alhainen. Lataa akku mikro-USB-laturilla (ei mukana) kuivassa tilassa.

Kuinka ladata akku manuaalisesti?

Kytke mikro-USB-laturi (5 V, max. 1 A) liittimeen (E). Punainen LED vilkkuu latauksen aikana ja palaa tasaisesti, kun akku on 100 %.

Valaisin ei syty, mitä tehdä?

Tarkista, että kytkin on ON-asennossa. Jos akku on heikko, lataa se. Varmista, ettei mikään hajavalo (katulamppu) häiritse hämärätunnistinta.

Voinko vaihtaa akun itse?

Ei, vaihto on teetettävä valmistajalla tai valtuutetulla sähköasentajalla. Vara-akku on malli XSolar (3,3 V 1,1 Ah, EAN 4007841008512).

Mikä on akun käyttöikä?

LiFePO-akun voi ladata milloin tahansa ilman kapasiteetin menetystä. Useiden vuosien jälkeen sen nimelliskapasiteetti voi laskea; tällöin vaihto on tarpeen.

Kuinka puhdistaa aurinkopaneeli?

Käytä pehmeää liinaa ja mietoa pesuainetta. Vältä voimakkaita aineita, jotka voivat vahingoittaa pintaa.

Valaisin syttyy keskellä päivää, kuinka säätää?

Tarkista, ettei mikään keinovalonlähde (katulamppu, lamppu) valaise tunnistinta. Aseta valaisin pimeään paikkaan päivällä tai odota normaalitilaa (testitilan jälkeen).

Mihin valaisin asennetaan parhaan tehon saavuttamiseksi?

Valitse paikka, jossa on paljon suoraa auringonvaloa (eteläsuunta), ilman räystäiden tai puiden varjoa. Vältä yöllistä hajavaloa.

Onko valaisimella takuu?

Kyllä, valmistajan takuu on 3 vuotta ostopäivästä. Se kattaa materiaali- ja valmistusvirheet. Säilytä ostokuitti.

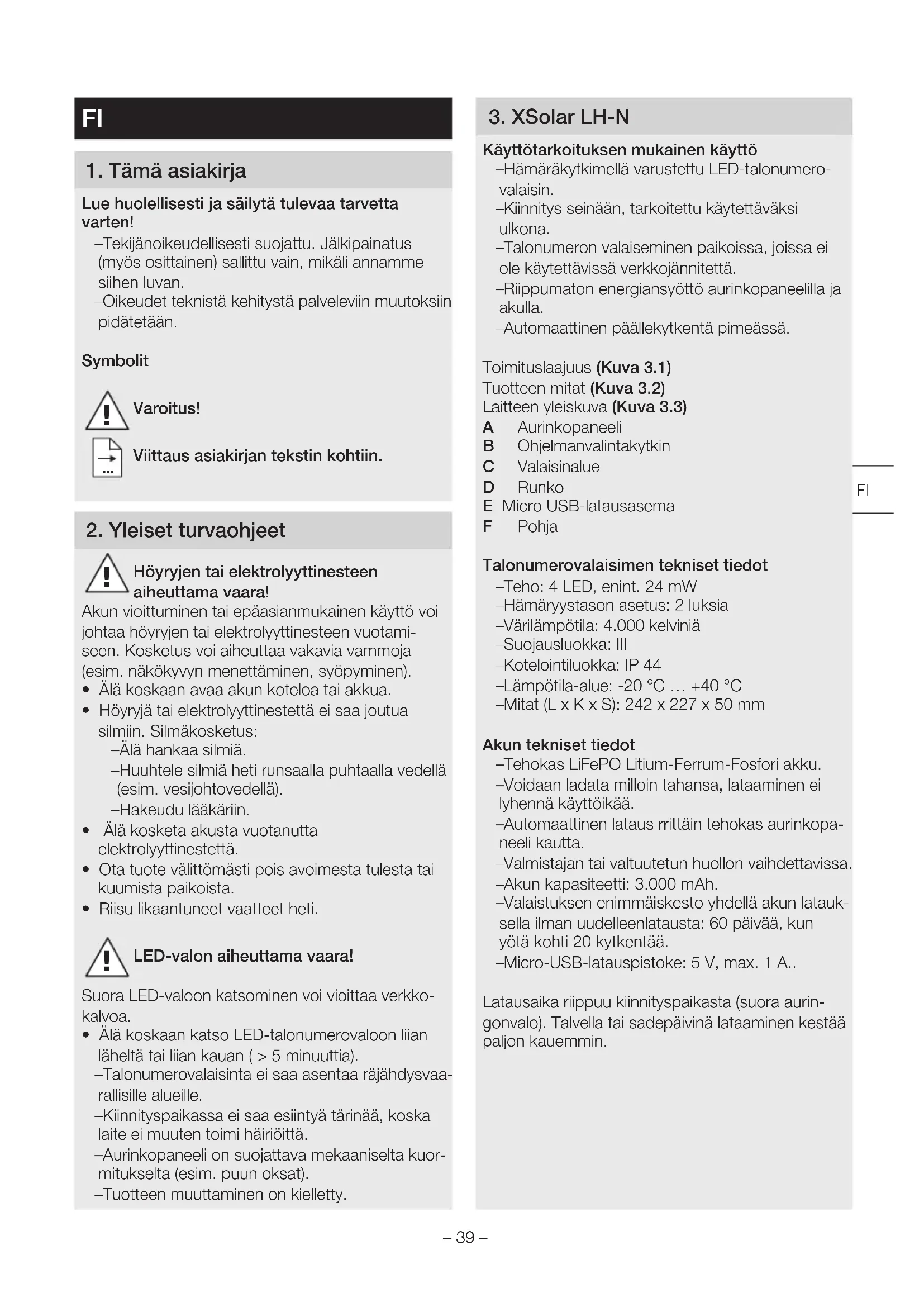

KÄYTTÖOHJE XSolar LHN STEINEL

Lue huolellisesti ja säilytä tulevaa tarvetta varten!

-Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan.

-Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

Symbolit

Varoitus!

Viittaus asiakirjan tekstin kohtiin.

2. Yleiset turvaohjeet

Höyryjen tai elektrolyyttinesteen aiheuttama vaara!

Akun vioittuminen tai epäasianmukainen käyttö voi johtaa höyryjen tai elektrolyyttinesteen vuotamiseen. Kosketus voi aiheuttaa vakavia vammoja (esim. näkökyvyn menettäminen, syöpyminen).

• Alä koskaan avaa akun koteloa tai akkua.

• Höyryjä tai elektrolyyttinestettä ei saa joutua silmiin. Silmäkosketus:
  -Älä hankaa silmiä.
  -Huuhtele silmiä heti runsaalla puhtaalla vedellä (esim. vesijohtovedellä).
  -Hakeudu lääkäriin.

• Älä kosketa akusta vuotanutta elektrolyyttinestettä.

• Ota tuote välittömästi pois avoimesta tulesta tai kuumista paikoista.
• Riisu likaantuneet vaatteet heti.

LED-valon aiheuttama vaara!

Suora LED-valoon katsominen voi vioittaa verkkokalvoa.

• Älä koskaan katso LED-talonumerovaloon liian läheltä tai liian kauan (> 5 minuuttia).
  -Talonumerovalaisinta ei saa asentaa räjähdysvaarallisille alueille.
  -Kiinnityspaikassa ei saa esiintyä tärinää, koska laite ei muuten toimi häiriöittä.
  -Aurinkopaneeli on suojattava mekaaniselta kuormitukselta (esim. puun oksat).
  -Tuotteen muuttaminen on kielletty.

3. XSolar LH-N

Käyttötarkoituksen mukainen käyttö

-Hämäräkytkimellä varustettu LED-talonumerovalaisin.
-Kiinnitys seinään, tarkoitettu käytettäväksi ulkona.
-Talonumeron valaisminen paikoissa, joissa ei ole käytettävissä verkkojännitettä.
–Riippumaton energiansyöttö aurinkopaneelilla ja akulla.
-Automaattinen päällekytkentä pimeässä.

Toimituslaajuus (Kuva 3.1)

Tuotteen mitat (Kuva 3.2)

Laitteen yleiskuva (Kuva 3.3)

A Aurinkopaneeli
B Ohjelmanvalintakytkin
C Valaisinalue
D Runko

E Micro USB-latausasema

F Pohja

Talonumerovalaisimen tekniset tiedot

-Teho: 4 LED, enint. 24 mW
-Hämäryystason asetus: 2 luksia
-Värilämpötila: 4.000 kelviniä
-Suojausluokka: III
-Kotelointiluokka: IP 44
-Lämpötila-alue: -20 °C ... +40 °C
-Mitat (L x K x S): 242 x 227 x 50 mm

Akun tekniset tiedot

-Tehokas LiFePO Litium-Ferrum-Fosfori akku.
-Voidaan ladata milloin tahansa, lataaminen ei lyhennä käyttöikää.
-Automaattinen lataus rrittäin tehokas aurinkopaneeli kautta.
-Valmistajan tai valtuutetun huollon vaihdettavissa.
-Akun kapasiteetti: 3.000 mAh.
-Valaistuksen enimmäiskesto yhdellä akun latauk- sella ilman uudelleenlatausta: 60 päivää, kun yötä kohti 20 kytkentää.
-Micro-USB-latauspistoke: 5 V, max. 1 A..

Latausaika riippuu kiinnityspaikasta (suora aurin-gonvalo). Talvella tai sadepäivinä lataaminen kestää paljon kauemmin.

4. Asennus

• Tarkista, että missään komponentissa ei ole vaurioita.
• Älä ota tuotetta käyttöön, jos aurinkopaneelissa tai LED-taulussa on vikoja.
  Tuotteen toimintavarmuus on rajallinen epäsuotuisissa käyttöolosuhteissa (esim. kun tuote on varjossa tai lasin lakana).
• Valitse aurinkopaneelin kiinnitykseen paikka, jossa on paljon suoraa auringonvaloa (suunta etelään).
• Vältä paikkoja, jotka ovat katosten tai puiden varjostamia.
• Valitse paikka, jossa on vähän vierasta / keinotekoista valoa (katulamput jne.).
• Liimaa talonumerot valaisinalueelle (Kuva 4.1).
• Irrota runko pohjasta (Kuva 4.2).
• Poraa reiät ja aseta tulpat (Kuva 4.3).
  • Kiinnitä pohja (Kuva 4.3).
• Tee asetukset (Kuva 4.4). →"5. Käyttö"
• Aseta runko pohjaan ja kiinnitä ruuveilla (Kuva 4.5).

5. Käyttö

Ennen ensimmäistä käyttöä

- Aktivoi talonumerovalaisin asettamalla ohjelmanvalintakytkin asentoon ON. Talonumerovalaisin on minuutin ajan testaustilassa ja siirtyy sitten normaaliin toimintaan.

Testaustila

Testaustilassa talonumerovalaisimen valo palaa ympäristön valoisuudesta riippumatta. Punainen LED palaa testaustilassa lisäksi jatkuvasti. LED-valoa ei ole mahdollista havaita päivänvalossa, koska valo ei ole kovin kirkas.

Halutun toiminnan asettaminen ohjelmanvalintakytkimellä

-OFF: Pois päältä (tehdasasetus). Laitteet (LED it) on deaktivoitu.
-ON: Talonumerovalaisin aktivoitu. Se kytkeytyy päälle kirkkauskynnyksen (2 luksia) alittuessa.
–Talonumerovalaisimen valon kirkkaus sovitetaan akun tehosta riippuen mahdollisimman sopivaksi. Valonumerovalaisin kytkeytyy automaattisesti pois päältä aamun sarastaessa.

Akun manuaalinen lataaminen

Punainen LED vilkkuu, kun akun teho on alhainen (esim. huonolla säällä). Akku voidaan ladata tavallisella Micro-USB-latauskaapelilla (ei sisälly toimitukseen). Akun lataus voi kestää jopa 6 tuntia.

Kosteuden sisääntunkeutumisesta aiheutuva esinevahinkojen vaara

Avattu Micro-USB-latausasema (E) ei ole suojattu sisääntunkeutuvalta vedeltä.

Lataa akku vain kuivissa tiloissa.

• Liitä Micro-USB-latausadapteri.
-Punainen LED vilkkuu: Lataus käynnissä Jos akku on hyvin tyhjä, LEDin vilkkuminen saattaa alkaa vasta jopa 10 minuutin kuluttua. -Punainen LED palaa: akku on ladattu täyteen.

- Ota Micro-USB-latausadapteri pois. -Punainen LED sammu.

Esinevahinkojen vaara, kun valaisin ei käytössä Kun talonumerovalaisin on käyttämättä pitkän aikaa (esim. varastointi), syväpurkaus voi tuhota akun.

• Aseta ohjelmanvalintakytkin asentoon OFF.
• Lataa akku täyteen, ennen kuin valaisin on pitkän aikaa käyttämättä.
• Lataa akku säännöllisesti käytöstäpoiston aikana.

6. Häiriöt

Punainen LED vilkkuu

-Akun kapasiteetti on liian alhainen.
- Lataa akku Micro-USB-latauskaapelilla (ei sisälly toimitukseen).

Talonumerovalaisin ei kytkeydy päälle

-Akun kapasiteetti on liian alhainen.
- Lataa akku Micro-USB-latauskaapelilla (ei sisälly toimitukseen).
-Ohjelmanvalintakytkin on asennossa OFF.
- Aseta ohjelmanvalintakytkin asentoon ON.
–Talonumerovalaisimeen osuu jokin toinen valo.
- Vältä vierasta / keinotekoista valoa.

Akku ei lataudu

-Aurinkopaneeli likainen.
- Puhdista aurinkopaneeli pehmeällä kankaalla ja miedolla puhdistusaineella.
-Aurinkopaneelin kiinnityspaikka ei paras mahdollinen.
- Tarkista kiinnityspaikka (mahdollisimman paljon suoraa auringonvaloa).
-Akkua ei enää ehkä voi ladata monen vuoden käytön jälkeen.
- Vaihdata akku uuteen (vara-akku XSolar, 3,3 V 1,1 AH, sähkö-nro / EAN 4007841008512).
- Pyydämme lähettämään tuotteen hyvin pakattuna lähimpään huoltopisteeseen. Vain valmistaja tai valtuutettu huolto saa vaihtaa akun.

7. Puhdistus ja hoito

Tuote on huoltovapaa.

Tuotteen käyttöikä voi pidentyä, jos tarkistetaan säännöllisesti, onko tuotteessa vaurioita.

Epäpuhtauksien poistaminen voi pidentää tuotteen toimintaa.

Esinevahinkojen vaara

Väärien puhdistusaineiden käyttö voi vioittaa talonumerovalaisinta.

• Tarkista, että laitteen pinta kestää puhdistusainetta.
• Puhdista talonumerovalaisin pehmellä kankaalla ja miedolla puhdistusaineella.

Jos aurinkopaneelissa on likaa tai ilmasto-olosuh-teista aiheutuvia kerääntymiä:

- Puhdista aurinkopaneeli pehmeällä kankaalla ja miedolla puhdistusaineella.

8. Hävittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita talousjätteiden sekaan!

Koskee vain EU-maita:

Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyt-tökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

Älä hävitä käytöstä poistettuja laitteita tavallisten kotitalousjätteiden mukana, älä heitä niitä tuleen tai veteen. Akut / paristot

tulee kerätä, kierrättää tai hävittää ympäristöystä- vällisellä tavalla.

Koskee vain EU-maita:

Direktiivin RL 2006/66/EY mukaisesti vialliset tai käytetyt akut / paristot tulee kierrättää. Käytöstä poistetut akut / paristot voidaan viedä jälleenmyyjä- liikkeeseen tai ongelmajätteen keräyspisteeseen.

9. Valmistajan takuu

Tämä STEINEL-tuote on valmistettu huolellisesti, ja sen toiminta ja turvallisuus on testattu voimassa olevien määräysten mukaisesti. Tuotantoa valvotaan pistokokein.

STEINEL myöntää takuun tuotteen moitteettomalle toiminnalle ja rakenteelle. Takuuaika on 36 ku-

ukautta ostopäivästä alkaen. Tänä aikana STEINEL vastaa kaikista materiaali- ja valmistusvioista valintansa mukaan joko korjaamalla tai vaihtamalla vialliset osat. Takuun piiriin eivät kuulu kuluvat osat eivätkä vahingot, jotka ovat aiheutuneet väärästä huollosta tai käsittelystä tai laitteen putoamisesta.

Takuu ei koske laitteen muille esineille mahdollisesti aiheuttamia vahinkoja. Viallinen laite toimitetaan yhdessä lyhyen virhekuvauksen ja ostokuitin kanssa (ostopäivämäärä ja myyjällikkeen leima) hyvin pakattuna lähimpään huoltopisteeseen. Takuu rau- keaa, jos tuotetta on avattu enemmän kuin tuotteen asentaminen vaatii.

Korjauspalvelu: Takuuajan jälkeen tai takuun piiriin kuulumattoman vian ollessa kyseessä ota yhteyttä huoltopalveluumme ja pyydä tietoja korjausmahdollisuksista.
