ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ POWDP2580 PowerPlus

5.4 Προσεκτικός χειρισμός και χρήση των ηλεκτρικών εργαλείων ........................... 7

5.5 Χρήση και φροντίδα εργαλείου μπαταρίας ............................................................ 7

5.6 Σέρβις ...................................................................................................................... 8 6 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ............................................ 8

6.1 Προειδοποιήσεις σχετικά με τα προστατευτικά ..................................................... 8

6.2 Προειδοποιήσεις διαδικασιών κοπής .................................................................... 8

6.3 Αιτίες επιστροφής και σχετικές προειδοποιήσεις ................................................. 9

6.4 Προειδοποιήσεις διαδικασίας λειτουργίας δισκοπρίονου ................................. 10

9.1 Στερέωση του δισκοπρίονου τύπου πάγκου σε όρθια θέση (Εικ. 1, 2α-β)......... 12

9.2 Τοποθέτηση / αλλαγή ένθετου τραπεζιού (Εικ. 3α-β) .......................................... 12

9.3 Τοποθέτηση / αντικατάσταση του διαχωριστή (Εικ. 4-8) ..................................... 12

9.4 Τοποθέτηση / αλλαγή προφυλακτήρα πριονόλαμας (Εικ. 9) .............................. 12

9.5 Τοποθέτηση/αλλαγή πριονόλαμας (Εικ. 10) ........................................................ 13

9.6 Απομάκρυνση χαλαρών εξαρτημάτων (Εικ. 1) .................................................... 14

9.7 Σύνδεση για εξαγωγέα σκόνης (Εικ. 11, 12α-β) ................................................... 14POWDP2580 EL

9.7.1 Εξαγωγή σκόνης με σκούπα στερεών - υγρών. (Εικ. 11) ......................................... 14

9.7.2 Εξαγωγή σκόνης χρησιμοποιώντας σύστημα εξαγωγής κενού και σετ προσαρμογέα

εξαγωγής ................................................................................................................ 14 10 ΛΕΙΤΟΥΡΓΙΑ.................................................................................. 14

10.1 Φόρτιση του πακέτου μπαταρίας ......................................................................... 14

10.1.1 Ένδειξη φόρτισης (Εικ. 20b) ............................................................................... 15

10.2 Δείκτης στάθμης μπαταρίας (Εικ. 20a) ................................................................. 15

10.3 Τοποθέτηση και αφαίρεση της μπαταρίας (Εικ. 21a – 21b) ................................ 15

10.4 Ελέγξτε πριν θέσετε σε λειτουργία τη συσκευή! .................................................. 16

10.5.8 Προσαρμογή της επέκτασης πλάτους τραπεζιού (Εικ. 19) .................................. 18

11 ΛΕΙΤΟΥΡΓΙΑ ΚΟΠΗΣ .................................................................... 18

11.1 Εκτέλεση διαμήκους κοπής (Εικ. 22) ................................................................... 19

11.1.1 Κοπή στενών τεμαχίων (Εικ. 23) ........................................................................ 19

11.1.2 Κοπή εξαιρετικά στενών τεμαχίων (Εικ. 24) ........................................................ 19

12.1 Καθαρισμός και συντήρηση ................................................................................. 20

12.2 Καθαρισμός του μηχανήματος ............................................................................. 20

13 ΑΠΟΘΗΚΕΥΣΗ, ΜΕΤΑΦΟΡΑ p. 21
13.1 Αποθήκευση p. 21
14 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ p. 21
15 ΘΟΡΥΒΟΣ p. 21
16 ΕΓΓΥΗΣΗ p. 22
POWDP2580 EL Copyright © 2021 VARO Σ ε λ ί δ α | 3 www.varo.com 17 ΠΕΡΙΒΑΛΛΟΝ p. 22
18 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ POWDP2580 EL Copyright © 2021 VARO Σ ε λ ί δ α | 4 www.varo.com ΔΙΣΚΟΠΡΙΟΝΟ ΠΑΓΚΟΥ 40 V – 210 MM POWDP2580 1 ΕΦΑΡΜΟΓΗ Το μηχάνημα αυτό προορίζεται για σχίσιμο και εγκάρσια κοπή στερεού ξύλου, επικολλητού ξύλου, νοβοπάν, κόντρα πλακέ και παρόμοιων ξύλινων υλικών. Δεν πρέπει να πριονίζετε στρογγυλά κομμάτια ξύλου, γιατί η περιστρεφόμενη πριονόλαμα μπορεί να τα κάνει να κυλήσουν. Με αυτό το μηχάνημα πρέπει να κατεργάζεστε μόνο υλικά για τα οποία έχει σχεδιαστεί η συγκεκριμένη πριονόλαμα. Πρέπει να χρησιμοποιείτε μόνο πριονόλαμες κατάλληλες για αυτό το μηχάνημα (λεπίδες καρβιδίου και χρωμιοβαναδιούχου χάλυβα). Δεν επιτρέπεται η χρήση λεπίδων από ατσάλι υψηλής ταχύτητας και τροχών κοπής οποιουδήποτε είδους. Το μηχάνημα δεν πρέπει να χρησιμοποιείται σε περιοχές όπου υπάρχει κίνδυνος p. 23

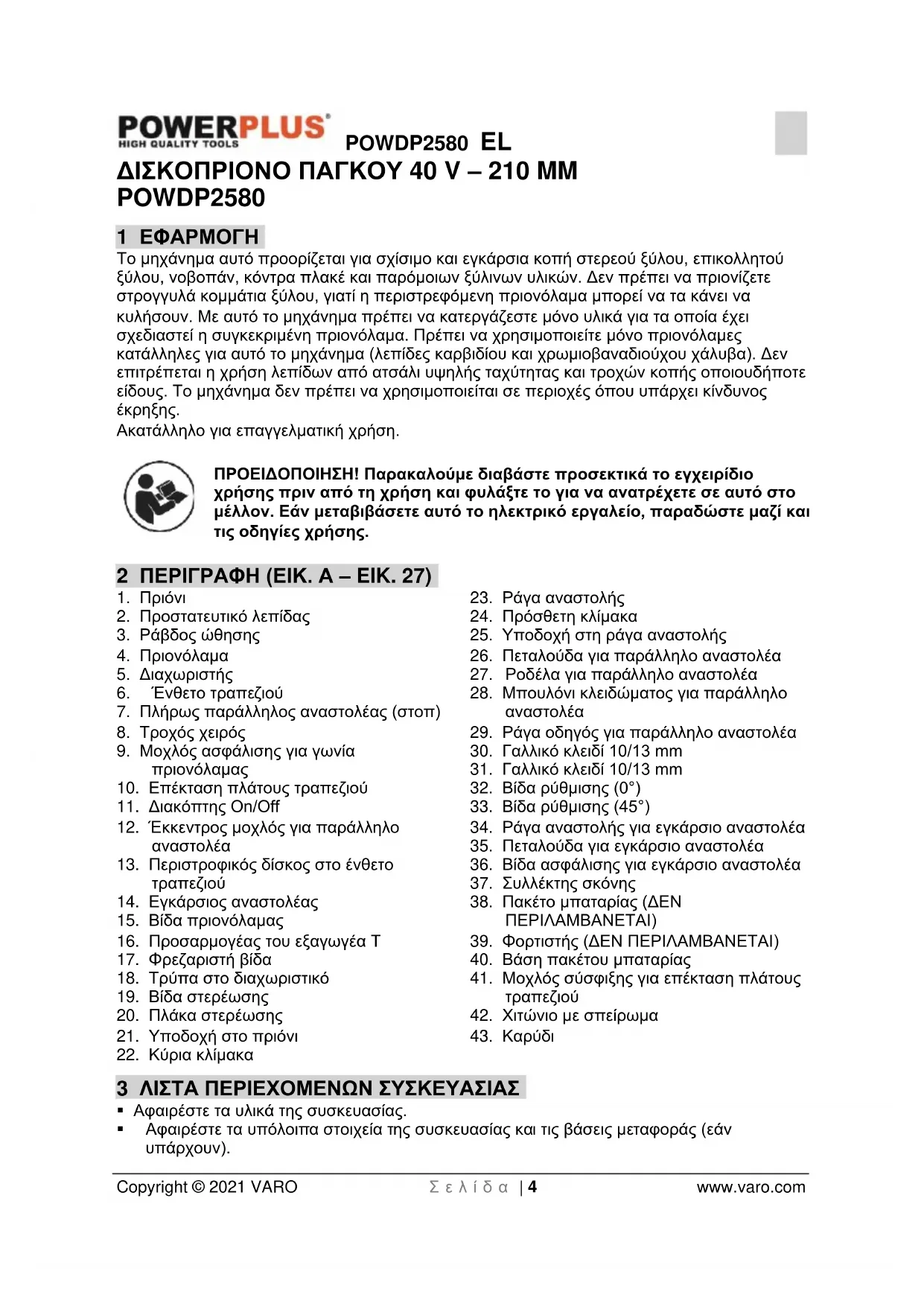

Ακατάλληλο για επαγγελματική χρήση. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Παρακαλούμε διαβάστε προσεκτικά το εγχειρίδιο χρήσης πριν από τη χρήση και φυλάξτε το για να ανατρέχετε σε αυτό στο μέλλον. Εάν μεταβιβάσετε αυτό το ηλεκτρικό εργαλείο, παραδώστε μαζί και τις οδηγίες χρήσης. 2 ΠΕΡΙΓΡΑΦΗ (ΕΙΚ. A – EIK. 27)

2. Προστατευτικό λεπίδας

7. Πλήρως παράλληλος αναστολέας (στοπ)

9. Μοχλός ασφάλισης για γωνία

10. Επέκταση πλάτους τραπεζιού

11. Διακόπτης On/Off

12. Έκκεντρος μοχλός για παράλληλο

13. Περιστροφικός δίσκος στο ένθετο

14. Εγκάρσιος αναστολέας

15. Βίδα πριονόλαμας

16. Προσαρμογέας του εξαγωγέα Τ

18. Τρύπα στο διαχωριστικό

21. Υποδοχή στο πριόνι

24. Πρόσθετη κλίμακα

25. Υποδοχή στη ράγα αναστολής

26. Πεταλούδα για παράλληλο αναστολέα

27. Ροδέλα για παράλληλο αναστολέα

28. Μπουλόνι κλειδώματος για παράλληλο

29. Ράγα οδηγός για παράλληλο αναστολέα

30. Γαλλικό κλειδί 10/13 mm

31. Γαλλικό κλειδί 10/13 mm

32. Βίδα ρύθμισης (0°)

33. Βίδα ρύθμισης (45°)

34. Ράγα αναστολής για εγκάρσιο αναστολέα

35. Πεταλούδα για εγκάρσιο αναστολέα

36. Βίδα ασφάλισης για εγκάρσιο αναστολέα

37. Συλλέκτης σκόνης

38. Πακέτο μπαταρίας (ΔΕΝ

39. Φορτιστής (ΔΕΝ ΠΕΡΙΛΑΜΒΑΝΕΤΑΙ)

40. Βάση πακέτου μπαταρίας

41. Μοχλός σύσφιξης για επέκταση πλάτους

42. Χιτώνιο με σπείρωμα

3 ΛΙΣΤΑ ΠΕΡΙΕΧΟΜΕΝΩΝ ΣΥΣΚΕΥΑΣΙΑΣ

Αφαιρέστε τα υλικά της συσκευασίας.

Αφαιρέστε τα υπόλοιπα στοιχεία της συσκευασίας και τις βάσεις μεταφοράς (εάν υπάρχουν).POWDP2580 EL Copyright © 2021 VARO Σ ε λ ί δ α | 5 www.varo.com

Ελέγξτε την αρτιότητα των περιεχομένων της συσκευασίας.

Ελέγξτε τη συσκευή, το καλώδιο ηλεκτρικού ρεύματος, την πρίζα και όλα τα αξεσουάρ για πιθανές ζημιές κατά τη μεταφορά.

Διατηρήστε τα υλικά της συσκευασίας όσο το δυνατόν περισσότερο χρόνο, μέχρι το τέλος της περιόδου εγγύησης. Απορρίψτε τα στη συνέχεια στο τοπικό σας σύστημα αποκομιδής απορριμμάτων. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Τα υλικά συσκευασίας δεν είναι παιχνίδια! Τα παιδιά δεν πρέπει να παίζουν με τις πλαστικές σακούλες! Κίνδυνος ασφυξίας! -Δισκοπρίονο μπαταρίας τύπου πάγκου -Προστατευτικό πριονόλαμας -Ράβδος ώθησης -Διαχωριστής -Πλήρως παράλληλος

-Εγκάρσιος αναστολέας -Προσαρμογέας του

-Γαλλικό κλειδί 10/13 mm -Γαλλικό κλειδί 10/21 mm -Σωλήνας αναρρόφησης -Εγχειρίδιο Αν κάποιο στοιχείο λείπει ή είναι κατεστραμμένο, επικοινωνήστε με τον προμηθευτή σας. 4 ΣΥΜΒΟΛΑ Σε αυτό το εγχειρίδιο ή/και το εργαλείο χρησιμοποιούνται τα εξής σύμβολα:

Σημαίνει κίνδυνο τραυματισμού ή ζημιάς στο

Διαβάστε το εγχειρίδιο πριν τη

Συμμορφώνεται προς τις απαιτήσεις βασικών προτύπων ασφαλείας των εν ισχύει Ευρωπαϊκών Οδηγιών.

Χρησιμοποιείτε αντιθορυβική

Φοράτε προστατευτικά για τα

Έχετε τα χέρια σας μακριά από τις λεπίδες. Μην αγγίζετε τις λεπίδες όταν ξεκινάτε ή χειρίζεστε το μηχάνημα.

Φοράτε μάσκα όταν υπάρχει

Κλάση II - Το μηχάνημα διαθέτει διπλή μόνωση. Δεν χρειάζεται επομένως καλώδιο

Θερμοκρασία περιβάλλοντος 40 °C μέγ. (μόνο για

Μην εκθέσετε τον φορτιστή και το πακέτο μπαταριών στο

Χρησιμοποιείτε την μπαταρία και τον φορτιστή μόνο μέσα σε κλειστό χώρο.

Μην κάψετε το πακέτο μπαταρίας ή τον φορτιστή.POWDP2580 EL Copyright © 2021 VARO Σ ε λ ί δ α | 6 www.varo.com 5 ΓΕΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Διαβάστε όλες τις προειδοποιήσεις και οδηγίες. Η μη τήρηση των προειδοποιήσεων και οδηγιών μπορούν να αποτελέσουν αιτία ηλεκτροπληξίας, φωτιάς ή/και σοβαρών τραυματισμών. Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε ηλεκτρικά εργαλεία που λειτουργούν με τροφοδοσία ρεύματος (με καλώδιο τροφοδοσίας) ή με μπαταρία (ασύρματα).

Διατηρείτε το χώρο εργασίας σας καθαρό και τακτοποιημένο. Η αταξία και ο ελλιπής φωτισμός στο χώρο εργασίας μπορούν να προκαλέσουν ατυχήματα.

Μην εργάζεστε με τη συσκευή σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύκαυστα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία δημιουργούν κύματασπινθήρες, τα οποίαπου μπορούν να οδηγήσουν σε ανάφλεξη της σκόνης ή των

Κατά τη διάρκεια της χρήσης του ηλεκτρικού εργαλείου, φροντίστε ώστε να μην πλησιάζουν κοντά παιδιά και άλλα άτομα. Σε περίπτωση που αποσπαστεί η προσοχή σας, ενδέχεται να χάσετε τον έλεγχο της συσκευής.

5.2 Ηλεκτρική ασφάλεια

Να ελέγχετε πάντα αν η ισχύς τροφοδοσίας αντιστοιχεί στην τάση που αναγράφεται στην πλάκα χαρακτηριστικών.

Το φις του καλωδίου του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Δεν επιτρέπεται με κανένα τρόπο η μετασκευή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

Μην εκθέτετε το ηλεκτρικό εργαλείο στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Κρατάτε το καλώδιο μακριά από υψηλές θερμοκρασίες, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο σε εξωτερικούς χώρους, να χρησιμοποιείτε πάντοτε προεκτάσεις (μπαλαντέζες) που έχουν εγκριθεί για χρήση σε εξωτερικούς χώρους. Η χρήση προεκτάσεων εγκεκριμένων για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

Αν είναι απαραίτητο να χρησιμοποιήσετε ένα ηλεκτρικό εργαλείο σε μέρος όπου υπάρχει υγρασία, η τροφοδοσία της συσκευής θα πρέπει να γίνει από σύστημα παραμένοντος ρεύματος (RCD). Η χρήση ενός συστήματος RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

5.3 Ατομική ασφάλεια

Να είστε προσεκτικοί. Να προσέχετε αυτό που κάνετε και να χρησιμοποιείτε την κοινή λογική στην εργασία σας με ένα ηλεκτρικό εργαλείο. Μη χειρίζεστε τη συσκευή, εάν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Μία στιγμή απροσεξίας, κατά τη διάρκεια χρήσης της συσκευής, μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

Να χρησιμοποιείτε ατομικό προστατευτικό εξοπλισμό και να φοράτε πάντα προστατευτικά γυαλιά. Η χρήση ατομικού προστατευτικού εξοπλισμού, όπως αναπνευστική μάσκα,POWDP2580 EL Copyright © 2021 VARO Σ ε λ ί δ α | 7 www.varo.com παπούτσια με αντιολισθητικές σόλες, κράνος ή ωτασπίδες, ανάλογα με τον τύπο και την εφαρμογή του ηλεκτρικού εργαλείου, ελαττώνει τον κίνδυνο τραυματισμών.

Αποτρέπετε το ενδεχόμενο τυχαίας ενεργοποίησης της συσκευής. Βεβαιωθείτε ότι ο διακόπτης βρίσκεται στη θέση OFF (0), πριν συνδέσετε το φις στην πρίζα. Εάν, κατά τη μεταφορά της συσκευής, έχετε το δάχτυλό σας πάνω στο διακόπτη ή η συσκευή είναι ενεργοποιημένη όταν συνδεθεί στην πρίζα, μπορεί να προκληθεί ατύχημα.

Πριν θέσετε σε λειτουργία τη συσκευή, απομακρύνετε τα ασφαλιστικά και ρυθμιστικά εργαλεία. Ένα εργαλείο ή κλειδί ασφάλισης, το οποίο βρίσκεται σε ένα περιστρεφόμενο εξάρτημα της συσκευής, μπορεί να οδηγήσει σε τραυματισμό.

Μην υπερεκτιμάτε τις δυνατότητές σας. Πατάτε σταθερά κάτω και διατηρείτε πάντα την ισορροπία σας. Έτσι θα μπορείτε να ελέγχετε καλύτερα τη συσκευή, σε περίπτωση μη αναμενόμενης κατάστασης.

Φοράτε κατάλληλα ρούχα. Μην φοράτε φαρδιά ρούχα ή κοσμήματα. Προσέχετε ώστε τα μαλλιά, τα ρούχα και τα γάντια σας να μην πλησιάζουν σε κινούμενα μέρη. Υπάρχει κίνδυνος για τα φαρδιά ρούχα, τα κοσμήματα ή τα μακριά μαλλιά, να πιαστούν στα κινούμενα μέρη.

Εάν υπάρχει τοποθετημένη διάταξη αναρρόφησης ή συλλογής της σκόνης, βεβαιωθείτε ότι αυτή είναι συνδεδεμένη και ότι χρησιμοποιείται σωστά. Η χρήση τέτοιων διατάξεων μειώνει τον κίνδυνο που προκαλείται από την σκόνη.

5.4 Προσεκτικός χειρισμός και χρήση των ηλεκτρικών εργαλείων

Μην ασκείτε υπερβολικό φορτίο στη συσκευή. Χρησιμοποιείτε το κατάλληλο ηλεκτρικό εργαλείο ανάλογα με την εργασία σας. Χρησιμοποιώντας το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και με μεγαλύτερη ασφάλεια, στην καθορισμένη περιοχή απόδοσης.

Μη χρησιμοποιείτε ηλεκτρικά εργαλεία των οποίων ο διακόπτης είναι ελαττωματικός. Ένα ηλεκτρικό εργαλείοπου δεν μπορεί να ενεργοποιηθεί ή να απενεργοποιηθεί από το διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

Πριν πραγματοποιήσετε ρυθμίσεις, πριν αλλάξετε αξεσουάρ ή αποθέσετε τη συσκευή, αποσυνδέσετε το φις από την πρίζα. Αυτά τα προληπτικά μέτρα αποτρέπουν την τυχαία έναρξη ενεργοποίηση της συσκευής.

Φυλάσσετε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε, σε χώρους στους οποίους δεν έχουν πρόσβαση παιδιά. Μην επιτρέπετε τη χρήση της συσκευής από άτομα που δεν είναι εξοικειωμένα με αυτήν ή που δεν έχουν διαβάσει τις οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα, όταν χρησιμοποιούνται από άτομα που δεν έχουν σχετική εμπειρία.

Φροντίζετε τη συσκευή με προσοχή. Ελέγχετε εάν τα κινούμενα μέρη λειτουργούν χωρίς πρόβλημα και δεν μπλοκάρονται, εάν υπάρχουν εξαρτήματα σπασμένα ή με ζημιές, τα οποία επηρεάζουν τη λειτουργία της συσκευής. Φροντίστε για την επισκευή τυχόν εξαρτημάτων που έχουν υποστεί ζημιά, πριν χρησιμοποιήσετε τη συσκευή. Η ελλιπής συντήρηση ηλεκτρικών εργαλείων αποτελεί αιτία για πολλά ατυχήματα.

Διατηρείτε τα εργαλεία κοπής αιχμηρά και καθαρά. Εάν τα εργαλεία κοπής συντηρούνται σωστά και έχουν αιχμηρές λεπίδες, μπλοκάρονται λιγότερο και λειτουργούν πιο εύκολα.

Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, αξεσουάρ, ένθετα εξαρτήματα, κλπ. σύμφωνα με τις παρούσες οδηγίες και σύμφωνα με τις προδιαγραφές αυτού του ειδικού τύπου συσκευής. Θα πρέπει να λαμβάνετε υπόψη τις συνθήκες εργασίας και την εκτελούμενη ενέργεια. Η χρήση των ηλεκτρικών εργαλείων για άλλο σκοπό, εκτός του προοριζόμενου, μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

5.5 Χρήση και φροντίδα εργαλείου μπαταρίας

Να φορτίζετε μόνο με τον φορτιστή που συνιστάται από τον κατασκευαστή. Ένας φορτιστής που ταιριάζει σε έναν τύπο πακέτου μπαταρίας, μπορεί να αποτελεί κίνδυνο πυρκαγιάς εάν χρησιμοποιηθεί με άλλο πακέτο μπαταρίας.

Χρησιμοποιείτε τα ηλεκτρικά εργαλεία μόνο με τα καθορισμένα πακέτα μπαταρίας. Η χρήση διαφορετικών πακέτων μπαταρίας ενέχει τον κίνδυνο τραυματισμού και πυρκαγιάς.POWDP2580 EL Copyright © 2021 VARO Σ ε λ ί δ α | 8 www.varo.com

Όταν το πακέτο μπαταρίας δε χρησιμοποιείται, να φυλάσσεται μακριά από άλλα μεταλλικά αντικείμενα, όπως συνδετήρες, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα, τα οποία μπορεί να δημιουργήσουν σύνδεση μεταξύ των πόλων. Τυχόν ένωση των πόλων της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή πυρκαγιά.

Σε περίπτωση κακομεταχείρισης, μπορεί να πεταχτεί υγρό από τη μπαταρία. Αποφύγετε να έρθετε σε επαφή με το υγρό αυτό. Αν έρθετε κατά λάθος σε επαφή, ξεπλύνετε με νερό. Εάν το υγρό έρθει σε επαφή με τα μάτια, συμβουλευτείτε γιατρό. Το υγρό μπαταρίας μπορεί να προκαλέσει ερεθισμό ή έγκαυμα.

Μη χρησιμοποιείτε πακέτο μπαταρίας ή εργαλείο που έχει υποστεί ζημιά ή μετατροπή. Οι μπαταρίες που φέρουν ζημιές ή μετατροπές μπορεί να συμπεριφερθούν απρόβλεπτα και να προκαλέσουν φωτιά, έκρηξη και κίνδυνο τραυματισμού.

Μην εκθέτετε το πακέτο μπαταρίας ή το εργαλείο σε φωτιά ή ακραίες θερμοκρασίες. Μπορεί να προκληθεί πυρκαγιά και η έκθεση σε θερμοκρασία άνω των 130 °C μπορεί να προκαλέσει έκρηξη.

Ακολουθείτε όλες τις οδηγίες φόρτισης και μην φορτίζετε το πακέτο μπαταρίας ή το εργαλείο σε θερμοκρασία εκτός του εύρους θερμοκρασιών που επισημαίνεται στις οδηγίες. Ο λανθασμένος τρόπος φόρτισης ή η φόρτιση εκτός των συνιστώμενων θερμοκρασιών, μπορεί να προκαλέσει ζημιά στη μπαταρία και να αυξήσει τον κίνδυνο

Φροντίστε ώστε η συσκευή σας να επισκευάζεται μόνο από εξειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Έτσι θα διασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας της συσκευής. 6 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

6.1 Προειδοποιήσεις σχετικά με τα προστατευτικά

Κρατήστε τα προστατευτικά στην θέση τους. Τα προστατευτικά θα πρέπει να διατηρούνται σε καλή κατάσταση και να είναι καλά στερεωμένα.

Πάντα να χρησιμοποιείτε προστατευτικό πριονολάμας και μαχαιριού σχισίματος σε κάθε εργασία κοπής.

Αμέσως επανεγκαταστήστε το σύστημα προστασίας μετά την ολοκλήρωση μιας λειτουργίας (όπως κοπές επανασχισίματος), πράγμα που απαιτεί την αφαίρεση του προστατευτικού του μαχαιριού σχισίματος.

Πριν ανοίξετε το διακόπτη λειτουργίας, βεβαιωθείτε ότι η πριονολάμα δεν έρχεται σε επαφή με το προστατευτικό, το μαχαίρι σχισίματος ή το τεμάχιο εργασίας.

Ρυθμίστε το μαχαίρι σχισίματος όπως περιγράφεται στο παρόν εγχειρίδιο οδηγιών.

Για να λειτουργεί σωστά το μαχαίρι σχισίματος, θα πρέπει να βρίσκεται εντός του τεμαχίου

Χρησιμοποιήστε τη σωστή πριονολάμα για το μαχαίρι σχισίματος.

6.2 Προειδοποιήσεις διαδικασιών κοπής

Ποτέ μην τοποθετείτε τα δάχτυλά σας ή τα χέρια σας κοντά ή στην ευθεία με την πριονολάμα.

Τοποθετήστε το τεμάχιο εργασίας μέσα στην πριονολάμα ή τον κόπτη μόνο κατά την κατεύθυνση περιστροφής.

Ποτέ μην χρησιμοποιείτε το μετρητή φαλτσογωνιάς για να ωθείτε το τεμάχιο εργασίας κατά το σχίσιμο και μην χρησιμοποιείτε τον φράκτη σχισίματος ως οδηγό μήκους όταν κάνετε εγκάρσια κοπή με το μετρητή φαλτσογωνιάς.POWDP2580 EL Copyright © 2021 VARO Σ ε λ ί δ α | 9 www.varo.com

Κατά το σχίσιμο, εφαρμόστε πάντα τη δύναμη τροφοδοσίας του τεμαχίου μεταξύ του φράκτη και της πριονολάμας. Χρησιμοποιήστε μια ράβδο ώθησης όταν η απόσταση μεταξύ του φράκτη και της πριονολάμας είναι μικρότερη από 150 χιλιοστά και χρησιμοποιήστε ένα μπλοκ ώθησης όταν η απόσταση αυτή είναι μικρότερη από 50

Χρησιμοποιείτε μόνο τη ράβδο ώθησης που παρέχεται από τον κατασκευαστή ή κατασκευάζεται σύμφωνα με τις οδηγίες.

Ποτέ μην χρησιμοποιείτε ράβδο που έχει υποστεί ζημιά ή έχει κοπεί.

Μην εκτελέσετε καμία εργασία με ελεύθερο χέρι. Χρησιμοποιείτε πάντα είτε τον φράκτη σχισίματος είτε το μετρητή φαλτσογωνιάς για να τοποθετήσετε και να καθοδηγήσετε το τεμάχιο εργασίας.

Ποτέ μην απλώνετε χέρια γύρω ή πάνω από περιστρεφόμενη πριονολάμα.

Τοποθετείτε βοηθητικό υποστήριγμα προς τα πίσω και / ή στις πλευρές του δισκοπρίονου πάγκου για μεγάλα και / ή μεγάλα τεμάχια προκειμένου να τα διατηρήσετε σε ίσια θέση.

Ωθείστε το κομμάτι εργασίας με σταθερό ρυθμό. Μη λυγίζετε και μην στρίβετε το τεμάχιο εργασίας. Εάν παρουσιαστεί εμπλοκή, απενεργοποιήστε αμέσως το εργαλείο, αποσυνδέστε το και, στη συνέχεια, αφαιρέστε το αντικείμενο εμπλοκής.

Μην αφαιρείτε κομμένα τεμάχια ενώ το πριόνι λειτουργεί.

Χρησιμοποιήστε ένα βοηθητικό φράκτη σε επαφή με το πάνω μέρος του τραπεζιού όταν σχίζετε τεμάχια εργασίας πάχους μικρότερου από 2 χιλ.

6.3 Αιτίες επιστροφής και σχετικές προειδοποιήσεις

Η επιστροφή είναι μια ξαφνική αντίδραση του τεμαχίου εργασίας λόγω μπλοκαρισμένου πριονιού ή λανθασμένης γραμμής κοπής στο τεμάχιο εργασίας σε σχέση με την πριονολάμα ή όταν ένα μέρος του τεμαχίου εργασίας παγιδεύεται μεταξύ της πριονολάμας και του φράκτη σχισίματος ή άλλου σταθερού αντικειμένου. Πιο συχνά, κατά την επιστροφή το τεμάχιο εργασίας ανασηκώνεται από το τραπέζι από το πίσω μέρος της πριονολάμας και εκτοξεύεται προς τον χειριστή. Η επιστροφή είναι αποτέλεσμα κακής χρήσης του πριονιού και/ή λανθασμένων διαδικασιών ή συνθηκών λειτουργίας και μπορεί να αποφευχθεί λαμβάνοντας τις κατάλληλες προφυλάξεις που αναφέρονται στη συνέχεια.

Ποτέ μην στέκεστε στην ίδια ευθεία με την πριονολάμα. Τοποθετείτε πάντα το σώμα σας στην ίδια πλευρά με τον φράκτη της πριονολάμας.

Ποτέ μην απλώνετε χέρια από πάνω ή πίσω από την πριονολάμα για να τραβήξετε ή να στηρίξετε το τεμάχιο εργασίας.

Ποτέ μην κρατάτε και μην πιέζετε το αποκοπτόμενο τεμάχιο εργασίας πάνω προς την περιστρεφόμενη πριονολάμα.

Ευθυγραμμίστε τον φράκτη παράλληλα με την πριονολάμα.

Χρησιμοποιήστε ένα πτερύγιο για να καθοδηγήσετε το τεμάχιο προς το τραπέζι και το φράκτη όταν εκτελείτε μη εγκάρσιες κοπές όπως επανασχισίματα.

Δείξτε ιδιαίτερη προσοχή όταν εκτελείτε κοπή σε τυφλές περιοχές συναρμολογημένων τεμαχίων εργασίας.

Υποστηρίξτε τυχόν μεγάλες πλάκες ώστε να ελαχιστοποιηθεί ο κίνδυνος μπλοκαρίσματος και επιστροφής της πριονολάμας.

Προσέξτε ιδιαίτερα όταν κόβετε ένα τεμάχιο που είναι συστραμμένο, με κόμπους, στρεβλωμένο ή δεν έχει ευθύγραμμο άκρο για να το οδηγήσει με τη βοήθεια του μετρητή φαλτσογωνιάς ή κατά μήκος του φράκτη.

Ποτέ μην κόβετε περισσότερα από ένα κομμάτια εργασίας, στοιβαγμένα κάθετα ή

Κατά την επανεκκίνηση του πριονιού με την πριονολάμα μέσα στο τεμάχιο εργασίας, κεντράρετε την πριονολάμα στο κέλυφος, έτσι ώστε τα δόντια του πριονιού να μην σφηνώνουν στο υλικό.POWDP2580 EL Copyright © 2021 VARO Σ ε λ ί δ α | 10 www.varo.com

Διατηρείστε τις πριονολάμες καθαρές, αιχμηρές και σε επαρκή αριθμό. Ποτέ μην χρησιμοποιείτε στραβές πριονολάμες ή πριονολάμες με ραγισμένα ή σπασμένα δόντια.

6.4 Προειδοποιήσεις διαδικασίας λειτουργίας δισκοπρίονου

Απενεργοποιείτε το πριόνι και αφαιρείτε το πακέτο μπαταρίας όταν αφαιρείτε το ένθετο του τραπεζιού, αλλάζετε την πριονόλαμα ή κάνετε προσαρμογές στο μαχαίρι σχισίματος ή το προστατευτικό της πριονόλαμας και όταν το μηχάνημα μένει χωρίς επίβλεψη.

Μην αφήνετε το δισκοπρίονο πάγκου να λειτουργεί χωρίς επιτήρηση. Απενεργοποιήστε το και μην αφήσετε το εργαλείο μέχρι να σταματήσει τελείως.

Τοποθετήστε το δισκοπρίονο πάγκου σε καλά φωτισμένη και επίπεδη θέση, όπου μπορείτε να διασφαλίσετε σταθερότητα και σωστή τοποθέτηση. Το εργαλείο θα πρέπει να εγκατασταθεί σε θέση που παρέχει αρκετό χώρο για εύκολο χειρισμό ανάλογα με το μέγεθος του τεμαχίου εργασίας σας.

Καθαρίζετε συχνά και απομακρύνετε τα πριονίδια κάτω από το δισκοπρίονο και/ή την συσκευή συλλογής σκόνης.

Καθαρίζετε συχνά και απομακρύνετε τα πριονίδια κάτω από το δισκοπρίονο και/ή την συσκευή συλλογής σκόνης.

Καθαρίζετε συχνά και απομακρύνετε τα πριονίδια κάτω από το δισκοπρίονο και/ή την συσκευή συλλογής σκόνης.

Χρησιμοποιείτε πάντοτε πριονολάμες με σωστό μέγεθος και σχήμα (ρομβοειδείς ή στρογγυλές) οπών κορμού.

Ποτέ μην χρησιμοποιείτε φθαρμένα ή ακατάλληλα μέσα στερέωσης πριονολάμας όπως φλάντζες, ροδέλες, βίδες ή παξιμάδια.

Ποτέ μην στέκεστε πάνω στο δισκοπρίονο πάγκου ούτε να το χρησιμοποιείτε ως

Βεβαιωθείτε ότι η πριονολάμα έχει εγκατασταθεί και περιστρέφεται προς τη σωστή κατεύθυνση. Μην χρησιμοποιείτε τροχούς λείανσης, συρμάτινες βούρτσες ή τροχούς σε πριόνι πριονίσματος. 7 ΠΡΟΣΘΕΤΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΜΠΑΤΑΡΙΕΣ ΚΑΙ

Να χρησιμοποιείτε αποκλειστικά μπαταρίες και φορτιστές που αφορούν αυτό το μηχάνημα.

Μην επιχειρήσετε ποτέ να τις ανοίξετε για οποιονδήποτε λόγο.

Μην αποθηκεύσετε το προϊόν σε μέρος όπου η θερμοκρασία μπορεί να υπερβεί τους 40 °C.

Φορτίζετε μόνο σε θερμοκρασία περιβάλλοντος, μεταξύ 4 °C και 40 °C.

Φυλάσσετε τις μπαταρίες σας σε δροσερό και ξηρό μέρος (5 °C-20 °C). Μην αποθηκεύσετε ποτέ τις μπαταρίες αποφορτισμένες.

Είναι καλύτερο για τις μπαταρίες ιόντων λιθίου να αποφορτίζονται και να τις επαναφορτίζονται τακτικά (τουλάχιστον 4 φορές το χρόνο). Η ιδανική φόρτιση για μακροπρόθεσμη αποθήκευση της μπαταρίας σας ιόντων λιθίου είναι στο 40% της χωρητικότητάς της.

Όταν απορρίπτετε μπαταρίες, ακολουθείτε τις οδηγίες που δίνονται στην ενότητα “Προστασία του περιβάλλοντος”.

Μην προκαλέσετε βραχυκύκλωμα. Αν ο θετικός (+) και ο αρνητικός (-) ακροδέκτης έρθουν σε επαφή μεταξύ τους άμεση ή μέσω τυχαίας επαφής με μεταλλικά αντικείμενα, η μπαταρία θα βραχυκυκλωθεί και θα προκληθεί υπερβολική ένταση ρεύματος που με τη σειρά του θα δημιουργήσει θερμότητα η οποία μπορεί να έχει ως αποτέλεσμα να σπάσει το περίβλημα ή να προκληθεί φωτιά.POWDP2580 EL Copyright © 2021 VARO Σ ε λ ί δ α | 11 www.varo.com

Μη θερμάνετε μπαταρίες. Αν οι μπαταρίες θερμανθούν πάνω από τους 100 °C, τα στεγανοποιητικά και μονωτικά διαχωριστικά και άλλα εξαρτήματα από πολυμερή υλικά μπορεί να καταστραφούν, με αποτέλεσμα τη διαρροή ηλεκτρολύτη ή/και εσωτερικού βραχυκυκλώματος και στη συνέχεια τη δημιουργία θερμότητας που θα προκαλέσει σχίσιμο ή φωτιά. Επιπλέον, μη ρίχνετε μπαταρίες στη φωτιά, γιατί μπορεί να προκληθεί έκρηξη ή/και έντονη καύση.

Υπό ακραίες συνθήκες, μπορεί να προκληθεί διαρροή μπαταρίας. Σε περίπτωση που παρατηρήσετε υγρό πάνω στην μπαταρία, κάντε τα εξής: − Σκουπίστε προσεκτικά το υγρό με ένα πανί. Αποφύγετε την επαφή με το δέρμα. − Σε περίπτωση επαφής με το δέρμα ή τα μάτια, ακολουθήστε τις παρακάτω οδηγίες: ✓ Ξεπλύνετε αμέσως με νερό. Ουδετεροποιήστε με ένα ήπιο οξύ, όπως χυμό λεμονιού ή ξύδι. ✓ Σε περίπτωση επαφής με τα μάτια, ξεπλύνετε με άφθονο καθαρό νερό για τουλάχιστον 10 λεπτά. Συμβουλευτείτε γιατρό. Κίνδυνος πυρκαγιάς! Αποφύγετε το βραχυκύκλωμα των επαφών μιας αποσπασμένης μπαταρίας. Μην κάψετε την μπαταρία.

Μην επιχειρήσετε ποτέ να φορτίσετε μη επαναφορτιζόμενες μπαταρίες.

Αντικαταστήστε αμέσως οποιοδήποτε καλώδιο χαλάσει.

Μην εκθέσετε τον φορτιστή στη βροχή.

Μην ανοίξετε τον φορτιστή.

Μην πασπατεύετε τον φορτιστή.

Ο φορτιστής προορίζεται για χρήση μόνο σε εσωτερικό χώρο. 8 ΕΞΟΠΛΙΣΜΟΣ ΑΣΦΑΛΕΙΑΣ

8.1 Προστατευτικό πριονόλαμας

Το προστατευτικό της πριονόλαμας (2) προστατεύει τον χρήστη από το να αγγίξει κατά λάθος την πριονόλαμα και από τα θραύσματα που πετάγονται. Το προστατευτικό πρέπει να παραμένει στη θέση του σε όλη τη διάρκεια της λειτουργίας.

Η ράβδος ώθησης (3) χρησιμεύει ως προέκταση του χεριού και προστατεύει τον χειριστή από το να αγγίξει κατά λάθος την πριονόλαμα. Η ράβδος ώθησης πρέπει να χρησιμοποιείται πάντα όταν το διάκενο μεταξύ του οδηγού και της πριονόλαμας είναι μικρότερο από 120 χλστ. 9 ΑΠΟΣΥΚΕΥΑΣΙΑ ΚΑΙ ΣΥΝΑΡΜΟΛΟΓΗΣΗ Προειδοποίηση: Αφαιρείτε πάντα το πακέτο μπαταρίας πριν κάνετε οποιεσδήποτε ρυθμίσεις!

Αποσυσκευάστε το δισκοπρίονο τύπου πάγκου και ελέγξτε το για τυχόν ζημιές που ενδέχεται να έχουν προκύψει κατά τη μεταφορά.

Το μηχάνημα πρέπει να είναι τοποθετημένο έτσι ώστε να μπορεί να σταθεί σταθερά, π.χ. σε πάγκο εργασίας, ή πρέπει να βιδωθεί σε ανθεκτική βάση.

Όλα τα καλύμματα και οι συσκευές ασφαλείας πρέπει να τοποθετηθούν σωστά προτού τεθεί σε λειτουργία το μηχάνημα.

Πρέπει να είναι δυνατή η ελεύθερη λειτουργία της πριονόλαμας.

Όταν εργάζεστε με ξύλο που έχει προηγουμένως υποστεί επεξεργασία, προσέξτε μήπως υπάρχουν ξένα σώματα όπως καρφιά ή βίδες κ.λπ.POWDP2580 EL Copyright © 2021 VARO Σ ε λ ί δ α | 12 www.varo.com

Πριν ενεργοποιήσετε τον διακόπτη On / Off, βεβαιωθείτε ότι η πριονόλαμα έχει τοποθετηθεί σωστά και ότι τα κινούμενα μέρη του μηχανήματος λειτουργούν ομαλά. Σημείωση: Εάν κάποιο από τα ανταλλακτικά απουσιάζει ή έχει υποστεί ζημιά επικοινωνήστε με τον πωλητή.

9.1 Στερέωση του δισκοπρίονου τύπου πάγκου σε όρθια θέση (Εικ. 1, 2α-β)

Τοποθετήστε τον προσαρμογέα του εξαγωγέα Τ (16) στο πίσω μέρος του μηχανήματος. Για να το κάνετε αυτό, ξεβιδώστε και αφαιρέστε τη φρεζαριστή βίδα (17) και πιέστε τον προσαρμογέα του εξαγωγέα Τ (16) στον σύνδεσμο σκόνης (37). Ασφαλίστε τον προσαρμογέα του εξαγωγέα (16) και το σύνδεσμο σκόνης (37) με τη φρεζαριστή βίδα (17).

Σημαντικό! Τα δύο γαλλικά κλειδιά (30, 31) μπορούν να αποθηκευτούν στην πλευρά του κάτω καλύμματος της πριονόλαμας (βλ. Εικ. 1). Κρατήστε τα δύο γαλλικά κλειδιά κοντά σας για να τοποθετήσετε το ένθετο του τραπεζιού (6) και τον διαχωριστή (5).

9.2 Τοποθέτηση / αλλαγή ένθετου τραπεζιού (Εικ. 3α-β)

Για να μειωθεί η πιθανότητα τραυματισμού, το ένθετο του τραπεζιού πρέπει να αλλάζει όποτε φθείρεται ή έχει υποστεί ζημιά.

Βγάλτε το προστατευτικό της πριονόλαμας (2) (βλέπε 9.4).

Τοποθετήστε την πλευρά των 10 mm ενός από τα δύο δακτυλιοειδή κλειδιά (30, 31) στον περιστροφικό δίσκο (13).

Γυρίστε το κλειδί του ένθετου τραπεζιού (13) αριστερά με το γαλλικό κλειδί για να απελευθερώσετε το ένθετο τραπεζιού.

Βγάλτε το φθαρμένο ένθετο τραπεζιού (6).

Τοποθετήστε το νέο ένθετο τραπεζιού εκτελώντας τα παραπάνω βήματα αντίστροφα.

9.3 Τοποθέτηση / αντικατάσταση του διαχωριστή (Εικ. 4-8)

Αφαιρέστε το προστατευτικό πριονόλαμας (2) και το ένθετο του τραπεζιού (6) (βλέπε 9.4, 9.2).

Χρησιμοποιώντας τον τροχό χειρός (8) ρυθμίστε τη λεπίδα (4) στο μέγιστο ύψος κοπής, μετακινηθείτε στη θέση 0° και ασφαλίστε στη θέση του.

Χαλαρώστε τη βίδα στερέωσης (19) έως ότου το κενό μεταξύ της πλάκας στερέωσης (20) και της απέναντι επιφάνειας στήριξης να είναι περίπου 5 mm. Προσοχή! Μην ξεβιδώσετε πλήρως την πλάκα στερέωσης (20).

Εισαγάγετε τον διαχωριστή (5) στο διάκενο, πιέστε τον προς τα κάτω μέχρι όσο πάει και στη συνέχεια, ασφαλίστε τον με τη βίδα στερέωσης (19). Βεβαιωθείτε ότι ο διαχωριστής έχει τοποθετηθεί ευθεία και είναι σταθερός.

Ο διαχωριστής (5) πρέπει να είναι τοποθετημένος στο κέντρο, κατά μήκος μιας φανταστικής γραμμής που εκτείνεται πίσω από την πριονόλαμα (4), έτσι ώστε να μην είναι δυνατόν να μπλοκαριστεί το υλικό.

Το διάκενο μεταξύ της πριονόλαμας (4) και του διαχωριστή (5) πρέπει να είναι από 5 mm έως 8 mm (Εικ. 7).

Ξανατοποθετήστε το ένθετο τραπεζιού (6) και το προστατευτικό πριονόλαμας (βλέπε 9.2, 9.4).

9.4 Τοποθέτηση / αλλαγή προφυλακτήρα πριονόλαμας (Εικ. 9)

Τοποθετήστε το προστατευτικό πριονόλαμας (2) στον διαχωριστή (5) έτσι ώστε η βίδα να χωράει μέσα από την οπή (18) του διαχωριστή.

Στη συνέχεια, τοποθετήστε τη βίδα στο προστατευτικό πριονόλαμας (2) μέσω της οπής (18) και σφίξτε την.POWDP2580 EL Copyright © 2021 VARO Σ ε λ ί δ α | 13 www.varo.com

Σημαντικό! Το μέγιστο βάθος στο οποίο μπορεί να βιδωθεί η βίδα έχει ρυθμιστεί εκ των προτέρων στο εργοστάσιο, έτσι ώστε το προστατευτικό πριονόλαμας (2) να είναι πάντα σε θέση να κινείται ελεύθερα. Προειδοποίηση! Το προστατευτικό πριονόλαμας (2) πρέπει πάντα να χαμηλώνει αυτόματα στο τεμάχιο εργασίας με το δικό του βάρος.

9.5 Τοποθέτηση/αλλαγή πριονόλαμας (Εικ. 10)

Πριν αλλάξετε την πριονόλαμα: Αφαιρέστε την επαναφορτιζόμενη μπαταρία από τον εξοπλισμό!

Φοράτε γάντια εργασίας για να αποφύγετε τραυματισμούς κατά την αλλαγή της πριονόλαμας.

Χρησιμοποιώντας τον τροχό χειρός (8), ρυθμίστε την πριονόλαμα (4) στο μέγιστο ύψος

Αφαιρέστε το προστατευτικό πριονόλαμας, το ένθετο του τραπεζιού και τον διαχωριστή (βλέπε 9.4, 9.2, 9.3).

Ξεβιδώστε τη βίδα (15) με ένα κλειδί (30) στην ίδια τη βίδα (15) και ένα δεύτερο κλειδί (31) στον άξονα του κινητήρα για να εφαρμόσετε αντίθλιψη.

Προσοχή! Γυρίστε τη βίδα (15) προς την κατεύθυνση περιστροφής της πριονόλαμας.

Βγάλτε την εξωτερική φλάντζα και τραβήξτε την παλιά πριονόλαμα (4) από την εσωτερική

Καθαρίστε καλά τη φλάντζα της λεπίδας πριν τοποθετήσετε τη νέα λεπίδα.

Τοποθετήστε και στερεώστε τη νέα πριονόλαμα (4) εκτελώντας τα βήματα με αντίστροφη

Σημαντικό! Σημειώστε την κατεύθυνση λειτουργίας. Η γωνία κοπής των δοντιών πρέπει να δείχνει στην κατεύθυνση

λειτουργίας, δηλαδή προς τα εμπρός (βλέπε το βέλος στο προστατευτικό της πριονόλαμας).

Επανατοποθετήστε και ρυθμίστε το διαχωριστικό, το ένθετο τραπεζιού και την πριονόλαμα (βλέπε 9.3, 9.2, 9.4).

Ελέγξτε για να βεβαιωθείτε ότι όλες οι συσκευές ασφαλείας έχουν τοποθετηθεί σωστά και βρίσκονται σε καλή κατάσταση λειτουργίας πριν ξεκινήσετε να εργάζεστε ξανά με το

Προειδοποίηση: Κάθε φορά που αλλάζετε την πριονόλαμα, ελέγχετε ότι το προστατευτικό πριονιού (2) ανοίγει και κλείνει ξανά σύμφωνα με τις απαιτήσεις. Ελέγξτε επίσης ότι η πριονόλαμα (4) περιστρέφεται ελεύθερα στο προστατευτικό πριονιού (2). Προειδοποίηση! Κάθε φορά που αλλάζετε την πριονόλαμα (4), να βεβαιώνεστε ότι περιστρέφεται ελεύθερα στο ένθετο τραπεζιού (6), στις κάθετες ρυθμίσεις καθώς και στις ρυθμίσεις 45°. Προειδοποίηση! Το ένθετο του τραπεζιού (6) θα πρέπει να αντικαθίσταται αμέσως μόλις διαπιστώνεται ότι είναι φθαρμένο ή κατεστραμμένο (βλ. 9.2). Προειδοποίηση! Η εργασία αλλαγής και ευθυγράμμισης της πριονόλαμας (4) πρέπει να εκτελεστεί σωστά.POWDP2580 EL Copyright © 2021 VARO Σ ε λ ί δ α | 14 www.varo.com

9.6 Απομάκρυνση χαλαρών εξαρτημάτων (Εικ. 1)

Όταν δεν χρησιμοποιείται, ο εγκάρσιος αναστολέας (14), η ράβδος ώθησης (3) και τα δύο γαλλικά κλειδιά (30, 31) μπορούν να ασφαλιστούν όπως φαίνεται στο Εικ. 2.

9.7 Σύνδεση για εξαγωγέα σκόνης (Εικ. 11, 12α-β)

Παρέχεται σύνδεση για εξαγωγέα σκόνης στον προσαρμογέα του εξαγωγέα Τ στο περίβλημα (16) και στο προστατευτικό πριονόλαμας (2).

9.7.1 Εξαγωγή σκόνης με σκούπα στερεών - υγρών. (Εικ. 11)

Δεν παρέχεται με το μηχάνημα σκούπα στερεών - υγρών αλλά διατίθεται ως αξεσουάρ.

Συνδέστε τη σκούπα στερεών - υγρών στον προσαρμογέα του εξαγωγέα Τ στο περίβλημα (16).

9.7.2 Εξαγωγή σκόνης χρησιμοποιώντας σύστημα εξαγωγής κενού και σετ προσαρμογέα

Το προϊόν παρέχεται με σετ προσαρμογέα του εξαγωγέα Τ με (a) σωλήνα αναρρόφησης και (b) προσαρμογέα ή σύστημα εξαγωγής κενού.

Με ένα κατσαβίδι, ξεβιδώστε τη βίδα στο καπάκι (16) στο προστατευτικό πριονόλαμας (2).

Αφαιρέστε το καπάκι (16) από το προστατευτικό πριονόλαμας (2).

Συνδέστε τον προσαρμογέα (β) στον προσαρμογέα εξαγωγής στο περίβλημα (16).

Συνδέστε το προστατευτικό πριονόλαμας (2) και τον προσαρμογέα (b) στον εύκαμπτο σωλήνα αναρρόφησης (a).

Ένα σύστημα εξαγωγής κενού μπορεί τώρα να συνδεθεί με τη διάμετρο 100 mm του προσαρμογέα (b). 10 ΛΕΙΤΟΥΡΓΙΑ

10.1 Φόρτιση του πακέτου μπαταρίας

Το συγκρότημα μπαταριών για αυτό το εργαλείο έχει χαμηλή φόρτιση για την αποτροπή πιθανών προβλημάτων, επομένως, πρέπει να φορτίσετε την μπαταρία πριν την πρώτη χρήση. Σημείωση: Οι ισχύς των μπαταριών δεν φτάνει στο μέγιστο με την πρώτη φόρτιση. Η πλήρης φόρτιση θα επιτευχθεί μετά από αρκετούς κύκλους φόρτισης. Η μπαταρία πρέπει να χρησιμοποιείται μόνο σε εσωτερικό

Μετά από κανονική χρήση, απαιτείται περίπου 1 ώρα φόρτιση για να φορτιστεί πλήρως η

Το πακέτο μπαταρίας θα είναι ελαφρώς ζεστό στο άγγιγμα κατά τη φόρτιση. Αυτό είναι φυσιολογικό και δεν είναι ένδειξη προβλήματος. Μην τοποθετήσετε τον φορτιστή σε μέρος με υπερβολική ζέστη ή κρύο. Το καλύτερο είναι η κανονική θερμοκρασία δωματίου. Όταν η μπαταρία φορτιστεί πλήρως, αποσυνδέστε τον φορτιστή από το ρεύμα και αφαιρέστε το πακέτο μπαταρίας από τον φορτιστή.

1. Περιμένετε να κρυώσει τελείως το πακέτο μπαταρίας πριν από τη φόρτιση.

2. Επιθεωρείτε το πακέτο μπαταρίας πριν από τη φόρτιση. Μη φορτίσετε ένα πακέτο

10.1.1 Ένδειξη φόρτισης (Εικ. 20b)

Συνδέστε το φορτιστή στην πρίζα ρεύματος:

Σταθερό πράσινο: έτοιμο για φόρτιση.

Αναβοσβήνει κόκκινο κατά τη φόρτιση.

Σταθερό πράσινο: φορτίστηκε.

Σταθερό πράσινο και κόκκινο: ζημιά στην μπαταρία ή στο φορτιστή. Σημείωση: Αν το πακέτο μπαταρίας δεν μπορεί να τοποθετηθεί καλά, αποσυνδέστε το και βεβαιωθείτε ότι είναι το σωστό μοντέλο για αυτό τον φορτιστή, όπως φαίνεται στο διάγραμμα προδιαγραφών. Μη φορτίσετε κανένα άλλο πακέτο μπαταρίας ή οποιοδήποτε πακέτο μπαταρίας που δεν μπορεί να τοποθετηθεί με ασφάλεια στον φορτιστή.

1. Να επιτηρείτε τακτικά το φορτιστή και την μπαταρία όταν είναι σε σύνδεση.

2. Όταν ολοκληρωθεί η φόρτιση, βγάλτε το φορτιστή από την πρίζα και αποσυνδέστε τον

3. Αφήστε την μπαταρία να κρυώσει εντελώς προτού τη χρησιμοποιήσετε.

4. Φυλάξτε το φορτιστή και την μπαταρία σε εσωτερικό χώρο, μακριά από τα παιδιά.

ΣΗΜΕΙΩΣΗ: Αν η μπαταρία ζεσταθεί πολύ μετά από συνεχή χρήση του εργαλείου, αφήστε τη να κρυώσει στη θερμοκρασία δωματίου πριν τη φορτίσετε. Αυτό θα παρατείνει τη διάρκεια ζωής των μπαταριών σας. ΣΗΜΕΙΩΣΗ: Αφαιρείτε το πακέτο μπαταρίας από τη βάση του φορτιστή, χρησιμοποιώντας τον αντίχειρα ή τα δάχτυλά σας, πατώντας μέσα το κουμπί απελευθέρωσης του πακέτου μπαταρίας και ταυτόχρονα τραβώντας έξω το πακέτο μπαταρίας.

10.2 Δείκτης στάθμης μπαταρίας (Εικ. 20a)

Στην μπαταρία υπάρχουν δείκτες χωρητικότητας της μπαταρίας και μπορείτε να ελέγχετε την κατάσταση της στάθμη της πατώντας το κουμπί (10). Προτού χρησιμοποιήσετε το μηχάνημα, πατήστε τη σκανδάλη για να ελέγξετε εάν η μπαταρία είναι επαρκώς φορτισμένη. Αυτά τα 3 LED δείχνουν την κατάσταση της φόρτισης της μπαταρίας: 3 LED αναμμένα: Μπαταρία πλήρως φορτισμένη. 2 LED αναμμένα: Μπαταρία φορτισμένη κατά 60%. 1 LED αναμμένο: Μπαταρία σχεδόν εκφορτισμένη.

10.3 Τοποθέτηση και αφαίρεση της μπαταρίας (Εικ. 21a – 21b)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν κάνετε οποιαδήποτε ρύθμιση, βεβαιωθείτε ότι το δράπανο είναι σβηστό, με τον επιλογέα κατεύθυνσης περιστροφής στη μεσαία θέση.

Κρατήστε το εργαλείο με το ένα χέρι και την μπαταρία (38) με το άλλο.

Τοποθέτηση: πιέστε και σύρετε την μπαταρία μέσα στη θυρίδα της μπαταρίας, βεβαιωθείτε ότι ο μηχανισμός απασφάλισης, στην πίσω πλευρά της μπαταρίας, έχει κουμπώσει στη θέση του, καθώς και ότι η μπαταρία είναι καλά στερεωμένη προτού αρχίσετε την εργασία.

Αφαίρεση: Πιέστε το μηχανισμό απασφάλισης της μπαταρίας και, συγχρόνως, τραβήξτε προς τα έξω την μπαταρία.POWDP2580 EL Copyright © 2021 VARO Σ ε λ ί δ α | 16 www.varo.com Κίνδυνος τραυματισμού! Σε περίπτωση σφάλματος λειτουργίας, πατήστε αμέσως το διακόπτη On / Off και αφαιρέστε την μπαταρία.

10.4 Ελέγξτε πριν θέσετε σε λειτουργία τη συσκευή!

Κίνδυνος τραυματισμού!! Η συσκευή μπορεί να τεθεί σε λειτουργία μόνο εάν δεν υπάρχουν ελαττώματα. Εάν ένα μέρος της είναι επικίνδυνα ελαττωματικό, πρέπει να αντικατασταθεί πριν χρησιμοποιηθεί ξανά το

Ελέγξτε για να βεβαιωθείτε ότι η συσκευή βρίσκεται σε ασφαλή κατάσταση λειτουργίας:

Ελέγξτε για να βεβαιωθείτε ότι δεν υπάρχουν ορατά ελαττώματα.

Ελέγξτε για να βεβαιωθείτε ότι όλα τα εξαρτήματα του μηχανήματος έχουν τοποθετηθεί

Ελέγξτε για να βεβαιωθείτε ότι ο εξοπλισμός ασφαλείας λειτουργεί σωστά.

Ελέγξτε για να βεβαιωθείτε ότι η πριονόλαμα λειτουργεί ανεμπόδιστα.

Ελέγξτε εάν η βίδα ρύθμισης της γωνίας κλίσης είναι σφιγμένη.

10.5 Στοιχεία λειτουργίας

10.5.1 Διακόπτης On/Off (Εικ. 13)

Γυρίστε τον διακόπτη (11) προς τα πάνω για να θέσετε σε λειτουργία το πριόνι. Περιμένετε μέχρι η πριονόλαμα να φτάσει στη μέγιστη ταχύτητα περιστροφής πριν ξεκινήσετε την κοπή. Για να απενεργοποιήσετε ξανά το πριόνι, ο διακόπτης (11).

10.5.2 Βάθος/ύψος κοπής (Εικ. 14)

Γυρίστε τον τροχό χειρός (8) για να ρυθμίσετε τη λεπίδα (4) στο απαιτούμενο βάθος/ύψος

Στρέψτε αριστερά: Για να μειώσετε το ύψος κοπής. Στρέψτε δεξιά: Για να αυξήσετε το ύψος κοπής.

10.5.3 Παράλληλος αναστολέας

Ο παράλληλος αναστολέας (7) πρέπει να χρησιμοποιείται όταν κάνετε διαμήκεις τομές σε τεμάχια εργασίας από ξύλο.

10.5.4 Πλάτος κοπής (Εικ. 15)

Ο παράλληλος αναστολέας (7), το οποίο περιλαμβάνεται στο μηχάνημα, πρέπει να χρησιμοποιείται μαζί με τη ράγα αναστολής (23) κατά την εκτέλεση διαμήκων κοπών σε υλικά μικρού πάχους (βλ. Εικ. 15α).

Για να στερεώσετε τη ράγα αναστολής (23) στον παράλληλο αναστολέα (7) πρέπει να χαλαρώσετε τις δύο πεταλούδες (26). Στη συνέχεια, περάστε τη ράγα αναστολής (23) με την εγκοπή (25) πάνω στα μπουλόνια ασφάλισης (28) και ασφαλίστε την με τις ροδέλες (27) και τις πεταλούδες (26).

Ο παράλληλος αναστολέας (7) πρέπει να χρησιμοποιείται χωρίς τη ράγα αναστολής (23) κατά τις επιμήκεις κοπές σε παχύτερα τεμάχια εργασίας από ξύλο (βλ. Εικ. 15b). Για να γίνει αυτό, πρέπει να αφαιρεθούν επίσης τα μπουλόνια ασφάλισης (28), οι ροδέλες (27) και οι πεταλούδες (26).POWDP2580 EL Copyright © 2021 VARO Σ ε λ ί δ α | 17 www.varo.com Προειδοποίηση! Όταν χρησιμοποιείται, η ράγα αναστολής (23) πρέπει πάντα να είναι βιδωμένη στην πλευρά του παράλληλου αναστολέα (7) που βλέπει προς την πριονόλαμα.

10.5.5 Πλάτος κοπής (εικ. 16)

Ο παράλληλος αναστολέας (7) μπορεί να τοποθετηθεί και στις δύο πλευρές του πριονιού (1).

Π παράλληλος αναστολέας (7) πρέπει να τοποθετηθεί στη ράγα οδηγό (29) του πριονιού (1).

Μπορείτε να σφίξετε τον παράλληλο αναστολέα (7) στην απαιτούμενη θέση πατώντας τον έκκεντρο μοχλό (12). Όταν η επέκταση πλάτους τραπεζιού (10) συμπτύσσεται και / ή για πλάτος κοπής μικρότερο από 25 cm: Χρησιμοποιώντας την κύρια κλίμακα (22) στη ράγα οδηγό (29), ρυθμίστε τον παράλληλο αναστολέα (7) στην απαιτούμενη διάσταση. Όταν η επέκταση πλάτους τραπεζιού (10) συμπτύσσεται και / ή για πλάτος κοπής μικρότερο από 25 cm:

Χρησιμοποιώντας την κύρια κλίμακα (22), προσαρμόστε την παράλληλη στάση (7) στη γωνία 25 cm και ασφαλίστε την με τον μοχλό εκκέντρου (12).

Για να αυξήσετε έπειτα το πλάτος κοπής, ρυθμίστε το υπόλοιπο πλάτος κοπής τραβώντας έξω την επέκταση πλάτους του τραπεζιού (10).

Διαβάστε τη συνολική ρύθμιση πλάτους κοπής που έχει οριστεί στην πρόσθετη κλίμακα (24). Σημαντικό! Για να διασφαλιστεί ότι η διάσταση κοπής στην πρόσθετη κλίμακα (24) είναι σωστή, ο παράλληλος αναστολέας (7) πρέπει να ρυθμιστεί στην καθορισμένη διάσταση των 25 cm στην κύρια κλίμακα (22). Ρύθμιση του μήκους του αναστολέα (Εικ. 17)

Η ράγα αναστολής (23) μπορεί να κινηθεί κατά μήκος προκειμένου να αποφευχθεί η εμπλοκή του τεμαχίου εργασίας.

Εμπειρικός κανόνας: Το πίσω άκρο του αναστολέα πέφτει σε μια φανταστική γραμμή που ξεκινά περίπου από το κέντρο της λεπίδας και τρέχει υπό γωνία 45° προς τα πίσω.

Ρύθμιση του απαιτούμενου πλάτους κοπής: o Χαλαρώστε τις πεταλούδες (26) και σπρώξτε τη ράγα αναστολής (23) προς τα εμπρός μέχρι να αγγίξει τη φανταστική γραμμή των 45°. o Σφίξτε ξανά τις πεταλούδες (26).

10.5.6 Εγκάρσιος αναστολέας (Εικ. 18)

Ο εγκάρσιος αναστολέας (14) πρέπει να χρησιμοποιείται κατά την εκτέλεση εγκάρσιων τομών σε σε τεμάχια εργασίας από ξύλο.

Σύρετε τον εγκάρσιο αναστολέα (14) στην υποδοχή (21) του πριονιού.

Χαλαρώστε τη βίδα ασφάλισης (36).

Γυρίστε τη ράγα αναστολής (34) μέχρι το βέλος να δείχνει στη γωνία που απαιτείται.

Σφίξτε ξανά τη βίδα στερέωσης (36).

Ελέγξτε το κενό μεταξύ της ράγας αναστολής (34) και της πριονόλαμας (4).

Προειδοποίηση! Μην σπρώχνετε τη ράγα αναστολής (34) πολύ μακριά προς τη λεπίδα. Η απόσταση μεταξύ της ράγας αναστολής (34) και της λεπίδας (4) πρέπει να είναι περίπου 2 εκ.

Εάν είναι απαραίτητο, χαλαρώστε τις δύο πεταλούδες (35) και ρυθμίστε τη ράγα αναστολής (34).

10.5.7 Ρύθμιση της γωνίας (Εικ. 14)

Χαλαρώστε το μοχλό ασφάλισης (9) (βλ. Εικ. 14α).

Για να ρυθμίσετε τη γωνία της πριονόλαμας, πιέστε τον τροχό χειρός (8) έως ότου ο δείκτης ευθυγραμμιστεί με την επιθυμητή γωνιακή ρύθμιση στην κλίμακα γωνίας.

Ασφαλίστε τη γωνία σφίγγοντας το μοχλό ασφάλισης (9) (βλ. Εικ. 14β).

Εάν χρειαστεί, ο τερματικός αναστολέας για τη ρύθμιση της γωνίας της πριονόλαμας μπορεί να ρυθμιστεί εκ νέου για 0° και 45°. Για να το κάνετε αυτό, ρυθμίστε τις δύο βίδες ρύθμισης (32) και (33).

10.5.8 Προσαρμογή της επέκτασης πλάτους τραπεζιού (Εικ. 19)

Η επέκταση πλάτους τραπεζιού (10) στο πριόνι (1) μπορεί να τραβηχτεί προς τα δεξιά.

Ο μοχλός σύσφιξης (41) πρέπει να απομακρύνεται από το δισκοπρίονο τύπου πάγκου για να μπορεί να μετακινηθεί η

επέκταση πλάτους τραπεζιού (10) (βλέπε Εικ. 19α).

Για να κλειδώσετε την επέκταση πλάτους τραπεζιού (10) σε μια συγκεκριμένη θέση, ο μοχλός σύσφιξης (41) πρέπει να δείχνει προς το μηχάνημα (βλέπε Εικ. 19b).

Εάν ο παράλληλος αναστολέας (7) χρησιμοποιείται κατά την επέκταση του πλάτους του τραπεζιού (10), θα πρέπει να ρυθμιστεί στη διάσταση των 25 cm στην κύρια κλίμακα (22). Κίνδυνος! Εάν ο παράλληλος αναστολέας (7) δεν ασφαλιστεί σωστά, μπορεί να προκληθεί κλότσημα. Προειδοποίηση! Όποτε εκτείνεται η επέκταση πλάτους τραπεζιού, πάντα να βεβαιώνεστε ότι το τεμάχιο εργασίας ακουμπάει με ασφάλεια στο πριόνι και δεν μπορεί να μπλοκαριστεί

Η δύναμη σύσφιξης του μοχλού σύσφιξης (41) μπορεί να ρυθμιστεί εκ νέου εάν είναι απαραίτητο. Για να γίνει αυτό, χαλαρώστε το παξιμάδι (43) και βιδώστε το σπειροειδές χιτώνιο (42) προς τα έξω ή στο βαθμό που απαιτείται μέχρι να επιτευχθεί η επιθυμητή δύναμη σύσφιξης. Στη συνέχεια, στερεώστε ξανά το σπειροειδές χιτώνιο (42) με το παξιμάδι (43). 11 ΛΕΙΤΟΥΡΓΙΑ ΚΟΠΗΣ Προειδοποίηση! Μετά από κάθε νέα προσαρμογή, σας προτείνουμε να κάνετε μια δοκιμαστική κοπή για να ελέγξετε τις νέες ρυθμίσεις. Προειδοποίηση! Μετά την ενεργοποίηση του πριονιού, περιμένετε να φτάσει η λεπίδα στη μέγιστη ταχύτητα περιστροφής της πριν ξεκινήσετε

Προειδοποίηση! Προσέξτε ιδιαίτερα κατά την έναρξη της κοπής! Προειδοποίηση! Μη χρησιμοποιείτε ποτέ τον εξοπλισμό χωρίς τη λειτουργία αναρρόφησης. Προειδοποίηση! Ελέγχετε και καθαρίζετε τακτικά τα κανάλια αναρρόφησης.POWDP2580 EL Copyright © 2021 VARO Σ ε λ ί δ α | 19 www.varo.com

11.1 Εκτέλεση διαμήκους κοπής (Εικ. 22)

Η διαμήκης κοπή (επίσης γνωστή ως σχίσιμο) γίνεται με το πριόνι και κόψιμο κατά μήκος του κόκκου του ξύλου. Πιέστε τη μία άκρη του τεμαχίου προς τον παράλληλο αναστολέα (7) ενώ η επίπεδη πλευρά βρίσκεται στο πριόνι (1). Το κάλυμμα προστασίας (2) πρέπει πάντα να είναι κατεβασμένο στο τεμάχιο εργασίας. Όταν κάνετε μια διαμήκη κοπή, μην στέκεστε στην κατεύθυνση κοπής.

Ρυθμίστε τον παράλληλο αναστολέα (7) σύμφωνα με το ύψος του τεμαχίου εργασίας και το επιθυμητό πλάτος. (Βλέπε 10.2.3)

Θέστε σε λειτουργία το πριόνι.

Τοποθετήστε τα χέρια σας (με τα δάχτυλα κλειστά) επίπεδα στο τεμάχιο εργασίας και σπρώξτε το κατά μήκος του παράλληλου αναστολέα (7) και μέσα στη λεπίδα (4).

Οδηγήστε στο πλάι με το αριστερό ή το δεξί σας χέρι (ανάλογα με τη θέση του παράλληλου αναστολέα ) μόνο μέχρι το μπροστινό άκρο του καλύμματος προστασίας.

Πιέζετε πάντα το τεμάχιο εργασίας μέχρι το άκρο του διαχωριστή (5).

Το κομμένο κομμάτι παραμένει στο πριόνι (1) έως ότου η λεπίδα (4) επανέλθει στη θέση

Ασφαλίστε τα μακριά τεμάχια εργασίας ώστε να μην πέσουν στο τέλος της κοπής (π.χ. με βάση στήριξης κλπ.).

11.1.1 Κοπή στενών τεμαχίων (Εικ. 23)

Φροντίστε να χρησιμοποιήσετε ράβδο ώθησης (3) όταν κάνετε διαμήκεις κοπές σε τεμάχια εργασίας πλάτους μικρότερου από 150 mm. Το πριόνι περιλαμβάνει σφήνα ώθησης! Αντικαταστήστε αμέσως την κατεστραμμένη ή φθαρμένη ράβδο ώθησης.

11.1.2 Κοπή εξαιρετικά στενών τεμαχίων (Εικ. 24)

Φροντίστε να χρησιμοποιήσετε σφήνα ώθησης όταν κάνετε διαμήκεις τομές σε πολύ στενά αντικείμενα εργασίας με πλάτος ίσο ή μικρότερο από 50 mm.

Η χαμηλή μετωπική επιφάνεια του παράλληλου αναστολέα χρησιμοποιείται καλύτερα σε αυτήν την περίπτωση.

11.2 Εκτέλεση λοξοτομής (Εικ. 25)

Οι λοξοτομές πρέπει πάντα να εκτελούνται με παράλληλο αναστολέα (7).

Εάν γείρετε την πριονόλαμα (4) προς τα αριστερά όταν κάνετε γωνιακές κοπές, τοποθετήστε τον παράλληλο αναστολέα (7) στη δεξιά πλευρά της πριονόλαμας (4). Καθοδηγήστε το τεμάχιο εργασίας μεταξύ της πριονόλαμας (4) και του παράλληλου αναστολέα (7).

Ρυθμίστε τη λεπίδα (4) στην επιθυμητή γωνία (βλέπε 10.2.3).

Ρυθμίστε τον παράλληλο αναστολέα (7) σύμφωνα με το πλάτος και το ύψος του τεμαχίου εργασίας (βλ. 10.5.3).

Πραγματοποιήστε την κοπή σύμφωνα με το πλάτος του τεμαχίου εργασίας (βλέπε

11.3 Εκτέλεση εγκάρσιων κοπών (Εικ. 26)

Σύρετε τον εγκάρσιο αναστολέα (14) σε μία από τις αυλακώσεις (21) στο τραπέζι και προσαρμόστε τον στην απαιτούμενη γωνία (βλέπε 10.5.6.) Πιέστε σταθερά το τεμάχιο εργασίας στον εγκάρσιο αναστολέα (14).

Θέστε σε λειτουργία το πριόνι.

Σπρώξτε τον εγκάρσιο αναστολέα (14) και το τεμάχιο εργασίας προς τη λεπίδα για να κάνετε την κοπή. Προειδοποίηση! Κρατάτε πάντα το καθοδηγούμενο μέρος του τεμαχίου εργασίας.POWDP2580 EL Copyright © 2021 VARO Σ ε λ ί δ α | 20 www.varo.com

Ποτέ μην κρατάτε το κομμάτι που πρόκειται να κοπεί.

Σπρώξτε τον εγκάρσιο αναστολέα (14) προς τα εμπρός μέχρι να κοπεί το τεμάχιο

Απενεργοποιήστε ξανά το πριόνι. Μην αφαιρέσετε το κομμένο κομμάτι έως ότου σταματήσει η περιστροφή της λεπίδας. 12 ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

12.1 Καθαρισμός και συντήρηση

Ελέγξτε την πριονόλαμα για να βεβαιωθείτε ότι είναι σωστά τοποθετημένη και στερεωμένη στη θέση της. Αλλάξτε την πριονόλαμα. Ελέγξτε το περίβλημα του προστατευτικού της πριονόλαμας για ροκανίδια/πριονίδια. Αφαιρέστε τα αν χρειάζεται. Χρησιμοποιήστε πεπιεσμένο αέρα για να απομακρύνετε με φύσημα τα ροκανίδια/πριονίδια ή χρησιμοποιήστε μια

Τακτικά και σύμφωνα με τις συνθήκες λειτουργίας

Συνδέσεις βιδών. Ελέγξτε όλες τις βίδες και σφίξτε τις αν χρειάζεται. Καθαρίστε τις σχισμές εξαερισμού πάνω στο μοτέρ για να αφαιρέσετε τη σκόνη. Χρησιμοποιήστε ηλεκτρική σκούπα ή μια βούρτσα για να αφαιρέσετε τ τα ροκανίδια/πριονίδια.

12.2 Καθαρισμός του μηχανήματος

Κίνδυνος ηλεκτροπληξίας! Μην καταβρέχετε ποτέ με νερό ή εκθέτετε σε νερό το μηχάνημα. Μη χρησιμοποιήσετε ποτέ απορρυπαντικά ή διαλύτες για τον καθαρισμό. Αυτά μπορούν να προκαλέσουν ανεπανόρθωτη ζημιά στο μηχάνημα. Τα πλαστικά τμήματα μπορεί να χαλάσουν με τις χημικές

Με προσεκτική φροντίδα και τακτικό καθαρισμό, θα εξασφαλίσετε τη συνεχή καλή λειτουργία και απόδοση του μηχανήματος για πάρα πολύ καιρό.

Αφαιρείτε τις βρωμιές με μια βούρτσα.

Σκουπίζετε το μηχάνημα με ένα υγρό πανί.

Βγάλτε το πακέτο μπαταρίας. Κίνδυνος τραυματισμού! Αποθηκεύετε το μηχάνημα σε μέρος ή με τρόπο που να μην μπορεί να τεθεί σε λειτουργία από άτομα που δεν επιτρέπεται να το χρησιμοποιήσουν. Βεβαιώνεστε ότι δεν κινδυνεύει κανένας να τραυματιστεί με το αποθηκευμένο μηχάνημα. Ζημιά στο μηχάνημα! Μην αποθηκεύετε το μηχάνημα ακάλυπτο μέσα σε υγρό περιβάλλον. 14 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ονομαστική τάση 40 V

14,8 kg Κατηγορία προστασίας III Βαθμός προστασίας IP20 Στροφές στο ρελαντί 3800 min-1 Διάμετρος πριονόλαμας (εξωτερική) 210 mm Τρύπα πριονόλαμα (εσωτερική) 30 mm Πάχος πριονόλαμας 1,2 mm Αριθμός δοντιών 40 T Μέγ. βάθος κοπής στις 90° 70 mm Μέγ. βάθος κοπής στις 45° 45 mm Μέγεθος τραπεζιού 480 x 540 mm Στόμιο εξαγωγής σκόνης Ø 35 mm 15 ΘΟΡΥΒΟΣ Τιμές εκπομπής θορύβου μετρημένες σύμφωνα με το σχετικό πρότυπο. (K=3) Στάθμη ηχητικής πίεσης LpA 90 dB(A) Στάθμη ηχητικής ισχύος LwA 103 dB(A) ΠΡΟΣΟΧΗ! Φοράτε ωτοασπίδες όταν η ηχητική πίεση είναι πάνω από 85 dB(A).POWDP2580 EL Copyright © 2021 VARO Σ ε λ ί δ α | 22 www.varo.com 16 ΕΓΓΥΗΣΗ

Αυτό το προϊόν έχει εγγύηση σύμφωνα με τους νόμιμους κανονισμούς για περίοδο 36 μηνών που ισχύει από την ημερομηνία αγοράς του πρώτου χρήστη.

Αυτή η εγγύηση καλύπτει όλα τα ελαττωματικά υλικά η ελαττώματα κατασκευής. Δεν συμπεριλαμβάνει μπαταρίες, φορτιστές, ελαττωματικά εξαρτήματα που υπόκεινται σε φυσιολογική φθορά, όπως ρουλεμάν, καρβουνάκια, καλώδια και φις, ή αξεσουάρ όπως τρυπάνια, μύτες τρυπανιών, πριονόλαμες, κλπ., ζημιές ή ελαττώματα που προκύπτουν από κακή χρήση, ατυχήματα ή τροποποιήσεις, ούτε έξοδα μεταφοράς.

Ζημιές ή/και ελαττώματα που προκύπτουν από κακή χρήση, επίσης δεν εμπίπτουν στους όρους αυτής της εγγύησης.

Επίσης αποποιούμεθα κάθε ευθύνη για οποιονδήποτε σωματικό τραυματισμό προκληθεί από κακή χρήση του εργαλείου.

Οι επισκευές πρέπει να γίνονται μόνο από εξουσιοδοτημένο κέντρο εξυπηρέτησης πελατών για εργαλεία Powerplus.

Για περισσότερες πληροφορίες, μπορείτε πάντα να καλέσετε τον αριθμό 00 32 3 292 92

Οποιαδήποτε μεταφορικά έξοδα θα επιβαρύνουν πάντα τον πελάτη, εκτός αν έχει συμφωνηθεί διαφορετικά γραπτώς.

Εντούτοις, δεν μπορεί να εγερθεί καμία αξίωση εγγύησης αν η ζημιά του μηχανήματος είναι αποτέλεσμα παραμελημένης συντήρησης ή υπερφόρτωσης.

Αποκλείεται κατηγορηματικά από την εγγύηση οποιαδήποτε ζημιά προκύψει από εισχώρηση υγρού, διείσδυση υπερβολικής ποσότητας σκόνης, εσκεμμένη ζημιά (σκόπιμα ή από μεγάλη απερισκεψία), ακατάλληλη χρήση (χρήση για σκοπούς για τους οποίους η συσκευή δεν είναι κατάλληλη), αδέξια χρήση (π.χ. αμέλεια τήρησης των οδηγιών που δίνονται στο εγχειρίδιο), ανεπιτήδεια συναρμολόγηση, πλήξη από κεραυνό, σφάλμα τάσης δικτύου ρεύματος. Αυτή η λίστα δεν είναι περιοριστική.

Η αποδοχή αξιώσεων εγγύησης δεν μπορεί ποτέ να οδηγήσει σε παράταση της περιόδου εγγύησης ούτε σε έναρξη νέας περιόδου εγγύησης στην περίπτωση αντικατάστασης μιας

Οι συσκευές ή τα εξαρτήματα που αντικαθίστανται βάσει εγγύησης, περιέρχονται στην κατοχή της Varo NV.

Διατηρούμε το δικαίωμα να απορρίψουμε κάθε αξίωση όπου δεν είναι δυνατή η επιβεβαίωση της αγοράς ή δεν είναι σαφές εάν το προϊόν έχει συντηρηθεί σωστά. (Καθαρές οπές αερισμού, τακτική συντήρηση στα καρβουνάκια, κλπ.)

Πρέπει να κρατήσετε την απόδειξη αγοράς ως τεκμήριο της ημερομηνίας αγοράς του

Το μηχάνημά σας πρέπει να επιστραφεί στον προμηθευτή σας μη αποσυναρμολογημένο και σε αποδεκτά καθαρή κατάσταση, (μέσα στην αρχική του πλαστική συσκευασία, αν ισχύει για το προϊόν), συνοδευόμενο από την απόδειξη αγοράς. 17 ΠΕΡΙΒΑΛΛΟΝ Εάν η συσκευή σας πρέπει να αντικατασταθεί μετά από παρατεταμένη χρήση, μην την πετάξετε στα οικιακά απορρίμματα αλλά απορρίψτε την με ασφαλή για το περιβάλλον τρόπο. Τα απορρίμματα που παράγονται από τα ηλεκτρικά μηχανήματα δεν μπορούμε να τα επεξεργαστούμε όπως τα οικιακά απορρίμματα. Προνοήστε για την ανακύκλωση εκεί όπου είναι διαθέσιμες οι κατάλληλες εγκαταστάσεις. Συμβουλευθείτε τους τοπικούς φορείς ή τον αντιπρόσωπο για συμβουλές σχετικά με τη συλλογή και την απόρριψη.POWDP2580 EL Copyright © 2021 VARO Σ ε λ ί δ α | 23 www.varo.com 18 ΔΗΛΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ Η VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, δηλώνει ότι, Τύπος συσκευής: Δισκοπρίονο πάγκου – Λειτουργεί με μπαταρία Μάρκα: PowerPlus Αριθμός είδους: POWDP2580 είναι σύμφωνο με τις βασικές απαιτήσεις και άλλες σχετικές διατάξεις των εφαρμοστέων Ευρωπαϊκών Οδηγιών, με βάση την εφαρμογή των ευρωπαϊκών εναρμονισμένων προτύπων. Οποιαδήποτε άνευ αδείας τροποποίηση της συσκευής καθιστά άκυρη αυτή τη δήλωση. Ευρωπαϊκές Οδηγίες (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): 2011/65/EU 2014/30/EC 2006/42/EC Ευρωπαϊκά εναρμονισμένα πρότυπα (συμπεριλαμβάνοντας, κατά περίπτωση, τις τροποποιήσεις τους έως την ημερομηνία υπογραφής): EN62841-1 : 2015 EN62841-3-1 : 2014 EN55014-1 : 2017 EN55014-2 : 2015 Θεματοφύλακας της Τεχνικής Τεκμηρίωσης: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Ο κάτωθι υπογεγραμμένος ενεργεί εξ ονόματος του Γενικού Διευθυντή της εταιρείας, Ludo Mertens Ρυθμιστικές Υποθέσεις – Διευθυντής Συμμόρφωσης 28/10/2021, Lier - BelgiumPOWDP2580 HR Copyright © 2021 VARO S t r a n i c a | 1 www.varo.com 1 PRIMJENA ....................................................................................... 4

Βοηθός εγχειριδίου

Με τεχνολογία ChatGPT

Αναμονή για το μήνυμά σας

Πληροφορίες προϊόντος

Μάρκα : PowerPlus

Μοντέλο : POWDP2580

Κατηγορία : Πριόνι
