POWDP2580 - Sav PowerPlus - Gratis brugsanvisning og manual

Produkttype	Trådløs bordrundsav
Mærke	PowerPlus
Model	POWDP2580
Bordmål	480 x 540 mm
Vægt	14,8 kg
Batterispænding	40 V
Tomgangshastighed	3800 min⁻¹
Savklingediameter	210 mm
Klingeboring	30 mm
Klingetykkelse	1,2 mm
Antal tænder	40
Maks. skæredybde ved 90°	70 mm
Maks. skæredybde ved 45°	45 mm
Støvudsugningsudtag	∅ 35 mm
Strømforsyning	Li-ion batteri (medfølger ikke)
Beskyttelsesklasse	III
Lyttryksniveau LpA	88 dB(A)
Lydeffektniveau LwA	101 dB(A)
Garanti	36 måneder
Primære funktioner	Længde-, tvær- og skråsnit med justerbar vinkel 0°-45°; parallel- og tværanslag; støvudsugning
Vedligeholdelse og rengøring	Rengør ventilationsåbninger, kontroller skrueforbindelser, udskift slidt bordindlæg
Sikkerhed	Klingebeskyttelse, skubbestang, skillekniv; nødstop; tilbageslagsbeskyttelse
Reservedele og reparerbarhed	Savklinge, bordindlæg, skillekniv, skubbestang; reparation hos autoriseret service
Generelle oplysninger	Anvendelse: massivt træ, laminat, spånplade, krydsfiner. Må ikke anvendes til metal eller sten.

Ofte stillede spørgsmål - POWDP2580 PowerPlus

Hvordan skifter jeg savklingen?

Før alt arbejde: Fjern batteriet. Bær handsker. Indstil klingen til maksimal højde. Fjern klingebeskyttelsen, bordindlægget og skillekniven. Skru klingeskruen (15) løs ved at bruge en sekskantnøgle (30) på skruen og en anden (31) på akslen til modtryk. Drej skruen i klingens rotationsretning. Fjern yderflangen og den gamle klinge. Rengør flangen, monter den nye klinge med korrekt rotationsretning, og genmonter alle beskyttelser.

Hvilket batteri skal jeg bruge?

Brug kun Li-ion-batterier, der er kompatible med PowerPlus-opladeren. Nominel spænding er 40 V. Batteriet medfølger ikke til saven. Oplad kun med den medfølgende eller af fabrikanten anbefalede oplader.

Hvordan justerer jeg skæredybden?

Drej håndsvinget (8) for at justere klingens højde. Drej mod uret for at sænke, med uret for at øge skæredybden. Maksimal dybde ved 90° er 70 mm, ved 45° er 45 mm.

Hvilke materialer kan jeg skære i?

Dette apparat er designet til at skære i massivt træ, laminat, spånplade, krydsfiner og andre træbaserede materialer. Brug ikke uegnede klinger (f.eks. hurtigstål). Skær ikke i metal, sten eller runde materialer. Velegnet til ikke-professionel brug.

Hvordan bruger jeg parallelanslaget til en længdeskæring?

Monter parallelanslaget (7) på føringsskinnen (29). Indstil skærebredden ved hjælp af linealen. Spænd excenterhåndtaget (12). Placer emnet mod anslaget og skub det jævnt mod klingen. Brug skubbestangen (3), hvis afstanden mellem anslag og klinge er mindre end 150 mm.

Hvordan rengør jeg saven?

Fjern batteriet. Brug en børste eller støvsuger til at fjerne savsmuld fra ventilationsåbninger og hus. Brug aldrig vand eller opløsningsmidler. Tør værktøjet af med en fugtig klud. Kontroller regelmæssigt skrueforbindelser og spænd om nødvendigt.

Hvad er de vigtigste sikkerhedsanordninger?

Klingebeskyttelsen (2) skal altid være på plads og fungere frit. Skillekniven (5) forhindrer tilbageslag. Skubbestangen (3) beskytter dine hænder under smalle snit. Bær altid beskyttelsesbriller og støvmaske. Brug af høreværn anbefales (støj > 85 dB).

Hvordan justerer jeg skråsnitsvinklen?

Løsn låsehåndtaget (9). Drej håndsvinget (8) for at vippe klingen fra 0° til 45°. Brug vinkelskalaen til justering. Spænd håndtaget igen. Ved skråsnit skal parallelanslaget placeres på den modsatte side af vippen.

Hvad gør jeg ved tilbageslag?

Tilbageslag opstår, hvis emnet sætter sig fast. For at undgå det: Stå altid på siden af klingen, brug en føring, tving ikke snittet, støt lange emner. Hvis et tilbageslag opstår, slip straks afbryderen og fjern batteriet.

Hvordan opbevarer jeg saven?

Fjern batteriet. Opbevar værktøjet på et tørt og frostfrit sted, utilgængeligt for børn. Brug de forudsete opbevaringssteder til tværanslag, skubbestang og nøgler. Lad ikke apparatet være uden opsyn efter brug.

BRUGSANVISNING POWDP2580 PowerPlus

■ Lyser grønt: klar til lading.
- Blinker rødt: lading.
- Lyser grønt: ladet.
- Lyser grønt og rødt: batteri eller lader skadet.

Disse 3 LED-lysene viser status på batteriets kapasitet:

3 LED-lamper lyser: Batteriet er fulladet.

2 LED-lamper lyser: Batteriet er ladet 60 %.

1 LED-lampe lyser: Batteriet er nesten utladet.

10.3 Sette i og fjerne batteriet (Fig. 21a - 21b)

5.1 Arbejdsområde.... 5

5.2 Elektrisk sikkerhed 6

5.3 Personlig sikkerhed....6

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer....6

5.5 Anvendelse og vedligeholdelse af batteriværktøjet....7

5.6 Service....7

6 YDERLIGERE SIKKERHEDSANVISNINGER 7

6.1 Skærmrelaterede advarsler 7

6.4 Advarsler vedrørende brug af saven 9

7 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE....9

7.1 Batterier....9

7.2 Opladere 10

8 SIKKERHEDSUDSTYR 10

8.1 Savklingeskærm.... 10

8.2 Skubbestang 10

9 UDPAKNING OG SAMLING....10

9.1 Stående bordrundsav (Fig. 1, 2a-b).... 10

9.2 Montering/udskiftning af bordindsatsen (Fig. 3a-b)....11

9.3 Montering/udskiftning af splitteren (Fig. 4-8)....11

9.4 Montering/udskiftning af savklingeskærmen (Fig. 9) 11

9.5 Montering/udskiftning af savklingen (Fig. 10).... 11

9.7.1 Støvudsugning med våd- og tørvakuum (Fig. 11) 12

9.7.2 Støvudsugning ved hjælp af et vakuumudsugningssystem og udsugnings-adaptersæt 12

10 BETJENING 12

10.1 Opladning af batteripakken 12

10.1.1 Opladningsindikation (Fig. 20b) 13

10.2 Batterikapacitetsindikator (Fig. 20a).... 13

10.3 Indsættelse og udtagning af batteriet (Fig. 21a - 21b).... 13

10.4 Kontrolleres inden enheden startes! 14

10.5 Betjeningselementer 14

10.5.1 Tænd/sluk-knap (Fig. 13) 14

10.5.2 Skæredybde/-højde (Fig. 14) 14

10.5.3 Parallelanslag 14

10.5.4 Skærebredde (Fig. 15) 14

10.5.5 Skærebredde (Fig. 16) 14

10.5.6 Tværanslage (Fig. 18) 15

10.5.7 Indstilling af vinklen (Fig. 14) 15

10.5.8 Justering af bordbreddeforlængelse (Fig. 19) 15

11 SKÆREFUNKTION 16

11.1 Udførelse af langsgående snit (Fig. 22).... 16

11.1.1 Savning af smalle emner (Fig. 23) 16

11.1.2 Savning af ekstremt smalle emner (Fig. 24) 16

11.2 Udførelse af skråsnit (Fig. 25).... 16

11.3 Udførelse af tværsnit (Fig. 26).... 17

12 RENG∅RING OG VEDLIGEHOLDELSE 17

12.2 Rengøring af enheden 17

13 OPBEVARING OG TRANSPORT 18

13.1 Opbevaring.... 18

14 TEKNISKE DATA 18

15 ST∅J 18

16 GARANTI 19

POWERPLUS HIGH QUALITY TOOLS

POWDP2580 DA

17 MILJ∅....19
18 KONFORMITETSERKLÆRING 20

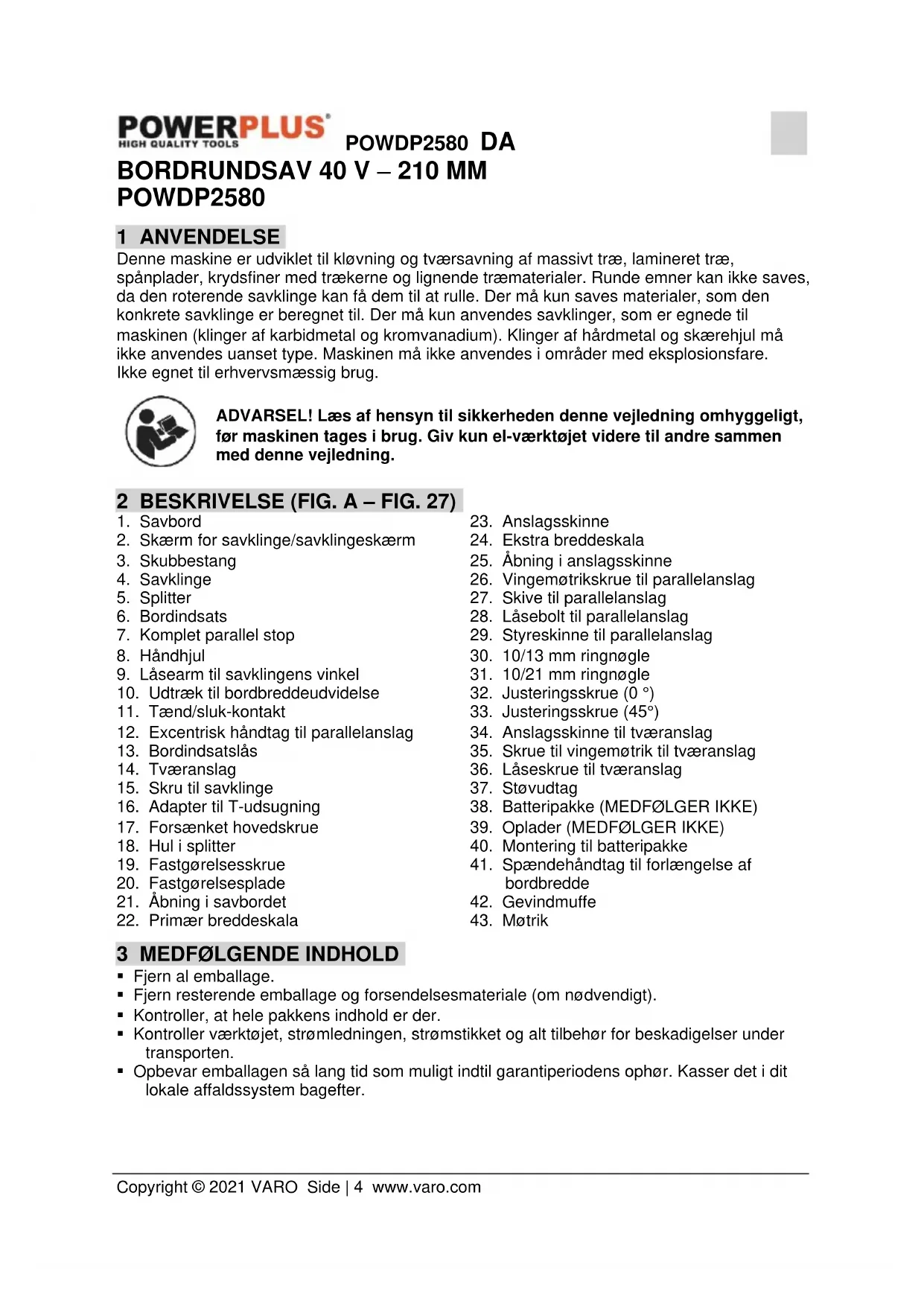

BORDRUNDSAV 40 V – 210 MM

POWDP2580

1 ANVENDELSE

Denne maskine er udviklet til kløvning og tværsavning af massivt træ, lamineret træ, spånplader, krydsfiner med trækerne og lignende træmaterialer. Runde emner kan ikke saves, da den roterende savklinge kan få dem til at rulle. Der må kun saves materialer, som den konkrete savklinge er beregnet til. Der må kun anvendes savklinger, som er egnede til maskinen (klinger af karbidmetal og kromvanadium). Klinger af hårdmetal og skærehjul må ikke anvendes uanset type. Maskinen må ikke anvendes i områder med eksplosionsfare. Ikke egnet til erhvervsmæssig brug.

ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE (FIG. A - FIG. 27)

1. Savbord
2. Skærm for savklinge/savklingeskærm
3. Skubbestang
4. Savklinge
5. Splitter
6. Bordindsats
7. Komplet parallel stop
8. Håndhjul
9. Låsearm til savklingens vinkel
10. Udtræk til bordbreddeudvidelse
11. Tænd/sluk-kontakt
12. Excentrisk håndtag til parallelanslag
13. Bordindsatslås
14. Tværanslag
15. Skru til savklinge
16. Adapter til T-udsugning
17. Forsænket hovedskrue
18. Hul i splitter
19. Fastgørelsesskrue
20. Fastgørelsesplade
21. Abning i savbordet
22. Primær breddeskala
23. Anslagsskinne
24. Ekstra breddeskala
25. Åbning i anslagsskinne
26. Vingemøtrikskrue til parallelanslag
27. Skive til parallelanslag
28. Låsebolt til parallelanslag
29. Styreskinne til parallelanslag
30. 10/13 mm ringnøgle
31. 10/21 mm ringnøgle
32. Justeringsskrue (0 °)
33. Justeringsskrue (45°)
34. Anslagsskinne til tværanslag
35. Skrue til vingemøtrik til tværanslag
36. Låseskrue til tværanslag
37. Støvudtag
38. Batteripakke (MEDF∅LGER IKKE)
39. Oplader (MEDF∅LGER IKKE)
40. Montering til batteripakke
41. Spændehåndtag til forlængelse af bordbredde
42. Gevindmuffe
43. Møtrik

3 MEDF∅LGENDE INDHOLD

■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

-Batteridrevet bordrundsav med bænk

-Skærm for savklinge/savklingeskærm

-Skubbestang

-Splitter

-Komplet parallelanslag

-Tværanslag

-Adapter til T-udsugning

-10/13 mm ringnøgle

-10/21 mm ringnøgle

-Sugeslange

-Manual

Kontakt venligst forhandleren, när der mangler dele, eller de er beskadigede.

4 SYMBOLER

I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

	Angiver risiko for personskade eller beskadigelse af værktøjet.			Læs instruktionsbogen før ibrugtagning.
	Overholder grundlæggende sikkerhedsstandarder i gældende EU-direktiver.			Brug høreværn.
	Brug øjenværn.			Hold hænderne væk fra klingen. Rør ikke ved klingen, når saven startes eller er i brug.
	Brug en maske i støvede omgivelser.			Klasse II maskine – Dobbelt isolering – Du behøver ingen jordforbindelsesstik.
	Omgivelsestemperatur 40 °C maks. (kun for batteri).			Batteripakken må ikke udsættes for vand.
	Brug kun batteriet og opladeren i lukkede rum.			Brænd ikke batteripakken eller opladeren.

5 GENERELLE SIKKERHEDSFORSKRIFTER

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „Elværktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

5.1 Arbejdsområde

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.

- Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.

• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.
• Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet.
• Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.
• Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.
• Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.
• Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.
• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøiets art og anvendelse, reducerer faren for kvæstelser.
• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsvningen i tændt tilstand, kan der ske ulykker.
• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en dreijende del af værktøjet, kan forårsage kvæstelser.
• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.
• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.
• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støy.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

• Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste vdelsesområde.

• Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.

• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.

• El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.
• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.
• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.
• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el-værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

5.5 Anvendelse og vedligeholdelse af batteriværktøjet

• Genoplad kun med den oplader, der er angivet af producenten. En oplader, som er beregnet til én slags batteripakke, kan udgøre en brandrisiko när den anvendes til et andet batteri.
• Brug kun el-værktøjet sammen med specielt angivne batteripakker. Brug af andre batteripakker kan udgøre en risiko for skader og brand.
• Når batteripakken ikke er i brug, skal den holdes væk fra andre metalgenstande såsom papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, som kan skabe en forbindelse mellem to terminaler. Hvis batteripolerne kortsluttes, kan det forårsage skader eller brand.
• Ved forkert anvendelse kan der komme væske ud af batteriet; undlad at berøre denne. Hvis du ved et uheld kommer i kontakt med væsken, skal du skylle efter med vand. Hvis du får væsken i øjnene, skal du søge lægehjælp. Batterivæsken kan forårsage irritation og forbrændinger.
• Brug ikke en batteripakke eller et værktøj, der er beskadiget eller blevet ændret. Beskadigede eller modificerede batterier kan udvise en uforudsigelig adfærd, der resulterer i brand, eksplosion eller risiko for personskade.
• Udsæt ikke en batteripakke eller værktøj for brand eller for høj temperatur. Udsættelse for brand eller temperatur over 130 °C kan forårsage eksplosion.
• Følg alle opladningsinstruktioner, og oplad ikke batteriet eller værktøjet uden for det temperaturområde, der er angivet i instruktionerne. Forkert opladning eller ved temperaturer

5.6 Service

- Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 YDERLIGERE SIKKERHEDSANVISNINGER

6.1 Skærmrelaterede advarsler

• Behold skærmene på påmonterede. Skærmene skal være i funktionsdygtig stand og være korrekt monteret.
• Brug altid savklinge og kløvekile til alle gennemsavninger.
• Genmonter straks skærmsystemet efter at have afsluttet en operation (f.eks. gensavningssnit), som kræver afmontering af skærm og kløvekile.

• Sørg for, at savklingen ikke kommer i kontakt med skærmen, kløvekilen eller arbeidsemnet, før kontakten tændes.

• Juster kløvekilen som beskrevet i denne vejledning.

• Kløvekilen virker kun, hvis den er i indgreb med emnet.
• Brug den passende savklinge til kløvekilen.

Placer aldrig fingrene eller hænderne i nærheden eller på linje med savklingen.

• Indfør kun emnet i savklinge eller skæret mod rotationsretningen.
• Brug aldrig geringslæren til at indføre emnet ved gennemsavning, og brug ikke parallelanslaget som en længdanslag, når der saves på tværs med geringslæren.
• Ved gennemsavning skal arbejdsemnets fødekraft påføres mellem anslaget og saveklingen. Brug en skubbestang, når afstanden mellem anslaget og savklingen er mindre end 150 mm, og brug en presseblok, når denne afstand er mindre end 50 mm.

- Brug kun skubbestangen, som leveres af fabrikanten eller konstrueres i overensstemmelse med instruktionerne.

- Monter savbænkstøtten på bagsiden og/eller siderne af savbænken, hvis der skal saves lange og/eller brede emner for at holde dem lige.

- Indfør emnet i et jævnt tempo. Undgå at bøje eller vride emnet. Hvis der opstår fastklemning, skal der straks slukkes for værktøjet, stikket tages ud af kontakten og fastklemningen afhjælpes.

- Fjern ikke stykker af afskåret materiale, mens saven kører.

- Brug et ekstra anslag, der er i kontakt med bordpladen, när der gennemsaves emner, der er mindre end 2 mm tykke.

Tilbageslag er en pludselig reaktion fra arbejdsemnet på grund af en fastklemt savklinge eller et ujævnt snit i emnet i forhold til savklingen, eller når en del af emnet binder mellem savklingen og parallelanslaget eller et andet fast objekt.

Oftest under tilbageslag løftes arbejdsemnet fra bordet ved savklingens bageste del og slynges mod operatøren.

Tilbageslaget er et resultat af forkert brug af saven og/eller forkerte driftsprocedurer eller -betingelser og kan undgås ved at træffe passende forholdsregler som angivet nedenfor.

• Stå aldrig direkte på linje med savklingen. Placer altid din krop på samme side af savklingen som anslaget.
• Ræk aldrig over eller ind bag savklingen for at trække eller for at støtte arbejdsemnet.
• Hold og skub aldrig emnet, der saves af, mod den roterende savklinge.
• Juster anslaget til at være parallelt med savklingen.
• Brug et styrebræt til at styre emnet mod bordet og anslaget, når du foretager ikke-gennemgående skæring som f.eks. eftersavning af snit.
• Vær ekstra forsigtig, når du skærer ind i blinde områder på monterede emner.
• Understøt store plader for at minimere risikoen for fastklemning af savklingen og tilbageslag.
• Vær ekstra forsigtig, når der saves et emne, der er snoet, har knaster, er buet eller ikke har en lige kant, hvor der kan bruges en geringslære eller langs anslaget.
• Skær aldrig mere end et emne stablet lodret eller vandret.
• Ved genstart af saven med savklingen i emnet, centreres savklingen i kærven, således at savtænderne ikke er i indgreb i materialet.

- Hold savklingerne rene, skarpe og med tilstrækkeligt udlægning. Brug aldrig skæve savklinger eller savklinger med revnede eller ødelagte tænder.

6.4 Advarsler vedrørende brug af saven

• Sluk bordsaven, og tag batteripakken ud, når du fjerne bordindsatsen, skifter savklingen eller foretager justeringer på spaltekniven eller savklingeskærmen, samt når maskinen efterlades uden opsyn.
• Lad aldrig bordsaven køre uovervåget. Sluk for den, og gå ikke fra den, før den er stoppet helt.
• Anbring bordrundsaven i et godt oplyst og plant område, hvor du kan opretholde godt fodfæste og balance. Den skal installeres i et område, der giver plads nok til nemt at håndtere arbejdsemnets størrelse.
• Rengør ofte saven og fjern savsmuld under savbordet og /eller fra støvopsamleren.
  ■ Bordrundsaven skal sikres.
• Fjern værktøj, træaffald mv fra bordet, før bordrundsaven tændes.
• Brug altid savklinger med huller i korrekt størrelse og form (diamant kontra rund).
• Brug aldrig beskadigede eller forkerte savklinger, f.eks. flanger, savskivebolte eller møtrikker.
• Stå aldrig på bordrundsaven, brug den ikke som et trinbræt.
• Sørg for, at savklingen er monteret til at rotere i den rigtige retning. Brug ikke slibeskiver, stålbørster eller slibende hjul på en bordrundsav.

7 YDERLIGERE SIKKERHEDSANVISNINGER FOR BATTERIER OG OPLADERE

Brug kun batterier og opladere, der er egnede til denne maskine.

7.1 Batterier

- Må aldrig åbnes – uanset grund.

- Må ikke opbevares på steder, hvor temperaturen kan overstige 40 °C.

- Må kun oplades ved omgivende temperaturer mellem 4 °C og 40 °C.

- Ved bortskaffelse af batterier, skal du følge instruktionerne i afsnittet "Beskyttelse af miljøet".

- Der må ikke forårsages kortslutninger. Hvis der oprettes forbindelse mellem den positive (+) og negative (-) terminal direkte eller via utilsigtet kontakt med metalgenstande, kortsluttes batteriet, og en intens strøm vil forårsage varmeudvikling, der kan føre til beskadigelse af batterihylsteret eller brand.

- Må ikke opvarmes. Hvis batterier opvarmes til over 100 °C, kan forseglende og isolerende separatorer og andre polymer-komponenter blive beskadiget og resultere i lækage og /eller intern kortslutning vil føre til varmegenerering, der forårsager brud eller brand. Desuden må batterierne ikke bortskaffes i ild, da dette kan medføre eksplosion og / eller intens brænd.

- Under ekstreme forhold kan der forekomme batterilækage. Hvis du bemærker væske på batteriet, skal du gøre følgende:

• Tør forsigtigt væsken af med en klud. Undgå hudkontakt.
• I tilfælde af kontakt med hud eller øjne skal du følge instruktionerne nedenfor.

√ Skyl straks med rent vand. Neutraliser med en mild syre såsom citronsaft eller eddike.

√ I tilfælde af øjenkontakt skal der skylles rigeligt med rent vand i mindst 10 minutter. Søg læge.

Brandfare! Undgå at kortslutte kontakterne i et frakoblet batteri. Batteriet må ikke brændes.

7.2 Opladere

• Oplad aldrig ikke-genopladelige batterier.
• Defekte ledninger skal udskiftes øjeblikkeligt.
• Må ikke udsættes for vand.
• Opladeren må ikke åbnes.
• Der må ikke eksperimenteres med opladeren.
• Opladeren er kun beregnet til indendørs brug.

8 SIKKERHEDSUDSTYR

8.1 Savklingeskærm

Savklingeskærmen (7) beskytter brugeren mod utilsigtet berøring af savklingen samt mod udslyngede splinter. Savklingeskærmen skal altid være monteret under brug.

8.2 Skubbestang

Skubbestangen (13) fungerer som en forlængelse af hånden og beskytter brugeren mod at røre ved savklingen ved et uheld. Skubbestangen skal altid anvendes, når mellemrummet mellem anslaget og savklingen er mindre end 120 mm.

9 UDPAKNING OG SAMLING

Advarsel: Fjern altid batteriet, inden du foretager justeringer!

• Udpak bordrundsaven, og kontroller den for skader, der kan have fundet sted under transport.
• Maskinen skal placeres, så den kan stå godt, f.eks. på en arbejdsbænk, eller den skal boltes til en stærk sokkel.
• Alle dæksler og sikkerhedsanordninger skal monteres korrekt, før maskinen tændes.
• Det skal være muligt for savklingen at køre frit.
• Når du arbejder med træ, der er behandlet før, skal du passe på fremmedlegemer som søm eller skruer osv.
• Inden du aktiverer tænd/sluk-kontakten, skal du sikre dig, at savklingen er korrekt monteret, og at maskinens bevægelige dele kører jævnt.

Bemærk: Kontakt forhandleren, hvis en del mangler eller er beskadiget.

9.1 Stående bordrundsav (Fig. 1, 2a-b)

• Monter T-udsugningsadapteren (16) bag på maskinen. For at gøre dette skal du fjerne og fjerne den forsænkede hovedskrue (17) og skubbe T-udsugningsadapteren (16) på støvstikket (37). Fastgør udsugningsadapteren (16) og støvforbindelsen (37) med den forsænkede hovedskrue (17).
• Vigtigt!! De to ringnøgler (30, 31) kan opbevares på siden af det nederste savklingedæksel (se fig. Hold de to ringnøgler tæt ved hånden for montering af bordindsatsen (6) og splitteren (5).

9.2 Montering/udskiftning af bordindsatsen (Fig. 3a-b)

• For at forhindre øget sandsynlighed for personskade skal bordindsatsen udskiftes, när den er slidt eller beskadiget.
• Tag savklingeskærmen (2) af (se 9.4).
  Anbring 10 mm siden af en af de to ringnøgler (30, 31) på den roterende skive (13). Drej indsatsbordlåsen (13) mod uret med ringnøglen for at frigøre bordindsatsen.
• Tag den slidte bordindsats (6) ud.
• Monter den nye bordindsats ved at følge ovenstående trin i omvendt rækkefølge.

9.3 Montering/udskiftning af splitteren (Fig. 4-8)

• Fjern savklingeskærmen (2) og bordindsatsen (6) (se 9.4, 9.2).
• Indstil klingen (4) med håndhjulet (8) til maks. klippehøjde, flyt til 0°-position og lås på plads.
• Løsn fastgørelsesskruen (19), indtil afstanden mellem fastgørelsespladen (20) og den modsatte støtteflade er ca. 5 mm. Forsigtig! Løsn ikke fastgørelsespladen (20) helt.
• Sæt splitteren (5) i spalten, skub den lige ned så langt den går, og fastgør den derefter med fastgørelsesskruen (19). Sørg for, at splitteren er monteret lige og ikke er løs.
• Splitteren (5) skal placeres i midten langs en imaginær linje, der strækker sig bag savklingen (4), så det ikke er muligt for materialet at sætte sig fast.
• Afstanden mellem klingen (4) og splitteren (5) skal være 5 til 8 mm (Fig. 7).
• Sæt bordindsatsen (6) og savklingeskærmen (2) på igen (se 9.2, 9.4).

9.4 Montering/udskiftning af savklingeskærmen (Fig. 9)

• Monter savklingeskærmen (2) på splitteren (5), så skruen passer gennem hullet (18) i splitteren.
• Sæt derefter skruen på savklingeskærmen (2) gennem hullet (18), og stram den.
• Vigtigt!! Den maksimale dybde, som skruen kan skrues i, er fabriksindstillet, så savklingeskærmen (2) altid er i stand til at bevæge sig frit.

Advarsel! Savklingeskærmen (2) skal altid sænkes ned til emnet automatisk under sin egen vægt.

9.5 Montering/udskiftning af savklingen (Fig. 10)

Inden savklingen udskiftes: Fjern det genopladelige batteri fra udstyret!

• Bær arbejdshandsker for at forhindre personskade, når du skifter savklingen.
• Indstil savklingen (4) med håndhjulet (8) til den maksimale klippehøjde.
• Fjern savklingeskærmen, bordindsatsen og splitteren (se 9.4, 9.2, 9.3).
• Løsn skruen (15) med en skruenøgle (30) på selve skruen (15) og en anden skruenøgle (31) på motorakslen for at påføre modtryk.
  ■ Forsigtig! Drej skruen (15) i savklingens rotationsretning.
• Tag den ydre flange af, og træk den gamle savklinge (4) af den indre flange.
• Rengør knivflangen grundigt inden montering af den nye kniv.
• Monter og fastgør det nye savklinge (4) i omvendt rækkefølge.
• Vigtigt! Bemærk køreretningen. Tændernes skærevinkel skal pege i køre-
• retningen, dvs. fremad (se pilen på klingeskærmen).
• Sæt splitteren, bordindsatsen og savklingen på igen (se 9.3, 9.2, 9.4).
• Kontroller, at alle sikkerhedsanordninger er korrekt monteret og i god stand, inden du begynder at arbejde med saven igen.

Advarsel! Hver gang du skifter savklingen, skal du kontrollere, at savklingeskærmen (2) åbner og lukker igen i henhold til kravene. Kontroller også, at savklingen (4) roterer frit i savklingeskærmen (2).

Advarsel! Hver gang du skifter savklingen (4), skal du kontrollere, om den roterer frit i bordindsatsen (6) i både vinkelret og 45°-vinkelindstilling.

Advarsel! Du skal udskifte bordindsatsen (6) straks, när den er slidt eller beskadiget (se 9.2).

Advarsel! Arbejdet med at udskifte og justere savklingen (4) skal udføres korrekt.

Når tværanslagpet (14), skubbestangen (3) og de to skruenøgler (30, 31) ikke er i brug, kan de sikres som vist i Fig. 2.

9.7 Tilslutning til støvudsugning (Fig. 11, 12a-b)

En tilslutning til en støvudsugning findes på T-udsugningsadapteren på huset (16) og på savklingeskærmen (2).

9.7.1 Støvudsugning med våd- og tørvakuum (Fig. 11)

• Våd- og tørvakuum leveres ikke med produktet og fås som tilbehør.
• Tilslut våd- og tørvakuum til T-udsugningsadapteren på huset (16).

9.7.2 Støvudsugning ved hjælp af et vakuumudsugningssystem og udsugnings-adaptersæt

• Produktet leveres med et T-udsugningsadapter sæt med sugeslange (a) og adapter (b) eller et vakuumudsugningssystem.
• Løsn skruen på hætten (16) på savklingeskærmen (2) ved hjælp af en stjerneskruetrækker.
• Fjern hætten (16) fra savklingeskærmen (2).
• Tilslut adapteren (b) til udsugningsadapteren på huset (16).
• Tilslut savklingeskærmen (2) og adapteren (b) til sugeslangen (a).
• Et vakuumudsugningssystem kan nu tilsluttes adapterens 100 mm diameter (b).

10 BETJENING

10.1 Opladning af batteripakken

Batteripakken til dette værktøj leveres i uopladt tilstand for at forebygge eventuelle problemer. Af denne grund skal batteripakken oplades før den første ibrugtagning.

Bemærk: Batterierne vil ikke nå fuld opladning første gang, de bliver opladet. Tillad flere cyklusser før produktet overlades til fulde. Batteriet må kun bruges indendørs.

Efter normal brug kræves ca. 1 times ladetid for, at batteriet er fuldt opladet. Batteriet kan blive varmt under opladningen, og dette er normalt og ikke tegn på et problem. Anbring ikke opladeren i et område med ekstrem varme eller kulde. Normal stuetemperatur giver de bedste forhold. Når batteriet bliver fuldt opladet, skal du frakoble opladeren fra strømforsyningen og fjerne batteriet fra opladeren. Bemærk:

1. Lad batteriet køle helt af, før det oplades.
2. Efterse batteriet før opladning. Revnede eller utætte batterier må ikke oplades.

10.1.1 Opladningsindikation (Fig. 20b)

Slut opladeren til stikkontakten:

■ Lyser grønt: klar til opladning.
- Blinker rødt: oplader.
■ Lyser grønt: opladet.
- Lyser grønt og rødt: batteri eller oplader defekt.

Bemærk: Hvis batteriet ikke sidder ordentligt, skal du frakoble det og bekræfte, at batteriet er af den rigtige model til denne lader som vist på specifikationsdiagrammet. Oplad ikke andre batteripakkeri eller et batteri, der ikke passer korrekt i opladeren.

1. Overvåg oplader og batteripakke regelmæssigt, mens de er tilkoblet.
2. Træk opladerens stik ud, og frakobl opladeren fra batteripakken, når opladningen er afsluttet.
3. Lad batteripakken køle helt af, inden den bruges.
4. Opbevar opladeren og batteripakken indendørs og utilgængeligt for børn.

Bemærk: Hvis batteriet er varmt efter kontinuerlig brug i værktøjet, skal du lade det køle ned til stuetemperatur, inden det oplades. Dette vil forlænge levetiden på dine batterier.

BEMÆRK: Fjern batteripakken fra opladeren ved at bruge din tommelfinger eller fingre, tryk på batteriets udløserknap i og træk batteriet ud på samme tid.

10.2 Batterikapacitetsindikator (Fig. 20a)

Ved hjælp af batterikapacitetsindikatorerne på batteripakken kan du kontrollere status for batteriets kapacitet ved at trykke på knappen (12). Inden du bruger maskinen, skal du trykke på afbryderen for at kontrollere, om batteriet har tilstrækkelig kapacitet til at fungere ordentligt. Disse 3 LED'er viser status for batteriets kapacitet:

3 LED'er er tændte: Batteri fuldt opladet.
2 LED'er er tændte: Batteri 60 % opladet.

1 LED er tændt: Batteri næsten afladet.

10.3 Indsættelse og udtagning af batteriet (Fig. 21a - 21b)

• Fjern batteriet: ved at trykke batteriets (38) frigørelsesrigel ind og samtidig trække batteriet ud.
• Indsæt batteriet ved at skubbe batteriet ind I kontakterne på værktøjet.

Risiko for personskade! I tilfælde af en funktionsfejl skal du straks trykke på tænd/ sluk-knappen og fjerne batteriet.

10.4 Kontrolleres inden enheden startes!

Risiko for personskade! Enheden må kun tages i brug, hvis der ikke er fejl. Hvis en del er defekt, skal den udskiftes, inden enheden bruges igen.

Kontroller, at enheden er i sikker driftstilstand:

• Kontroller, at der ikke er synlige mangler.
• Kontroller, at alle enhedskomponenter er monteret korrekt.
• Kontroller, om sikkerhedsudstyret fungerer korrekt.
• Kontroller, at savklingen løber frit.

- Kontroller, om justeringsskruen til indstilling af hældningsvinklen er strammet.

10.5 Betjeningselementer

10.5.1 Tænd/sluk-knap (Fig. 13)

Vip kontakten (11) op for at tænde saven. Vent til klingen når sit maksimale rotationshastighed inden påbegyndelse af snittet. For at slukke saven igen skal kontakten (11)

10.5.2 Skæredybde/-højde (Fig. 14)

Drej håndhjulet (8) for at indstille klingen (4) til den ønskede skæredybde/-højde.

Drej mod uret:

For at sænke skærehøjden.

Drej med uret:

For at hæve skærehøjden.

10.5.3 Parallelanslag

Parallelanslaget (7) skal anvendes, når der foretages langsgående snit i træemner.

10.5.4 Skærebredde (Fig. 15)

• Parallelanslaget (7), der leveres med produktet, skal anvendes sammen med stopskinnen (23), när der udføres langsgående snit på tynde materialer (se Fig. 15a).
• For at fastgøre stopskinnen (23) til parallelanslaget (7) skal du løsne de to vingemøtrikskruer (26). Skru derefter stopskinnen (23) med spalten (25) på låseboltene (28), og fastgør den med skiverne (27) og vingemøtrikkerne (26).
• Parallelanslaget (7) skal bruges uden stopskinnen (23), når der foretages langsgående snit i tykkere træemner (se Fig. 15b). For at gøre dette skal låseboltene (28), skiverne (27) og vingemøtrikkerne (26) også fjernes.

Advarsel! Under brug skal stopskinnen (23) altid skrues fast på siden af parallelanslaget (7), der vender mod savklingen.

10.5.5 Skærebredde (Fig. 16)

• Parallelanslaget (7) kan monteres på begge sider af savbordet (1).
• Parallelanslaget (7) skal monteres i styreskinnen (29) på savbordet (1).
• Du kan fastspænde parallelanslaget (7) i den ønskede position ved at trykke på det excentriske håndtag (12).

Når bordbreddeforlængelsen (10) trækkes tilbage og/eller til skærebredder på mindre end 25 cm:

Når bordbreddeforlængelsen (10) forlænges og/eller til skærebredder på mere end 25 cm:

Brug hovedskalaen (22) til at justere parallelanslaget (7) til 25 cm vinklen og fastgøre det med det excentriske håndtag (12).
- For at øge skærebredden skal du justere resten af skærebredden ved at trække bordbreddeforlængelsen ud (10).
- Aflæs den samlede indstilling af skærebredde, der er indstillet på den ekstra skala (24). Vigtigt!! For at sikre, at skæredimensionen på den ekstra skala (24) er korrekt, skal parallelanslaget (7) indstilles til den definerede dimension på 25 cm på hovedskalaen (22).

Indstilling af stoplængde (Fig. 17)

• Stopskinnen (23) kan bevæges i længderetningen for at forhindre, at emnet sætter sig fast.
• Tommelfingerregel: Anslagets bageste ende kommer op mod en imaginær linje, der begynder omtrent ved midten af klingen og løber i en vinkel på 45° bagud.
• Indstil den ønskede skærebredde:

10.5.6 Tværanslage (Fig. 18)

Tværanslaget (14) skal bruges, när der foretages tværgående snit i træemner.

• Skub tværanslaget (14) ind i spalten (21) på savbordet.
  ■ Løsn låseskruen (36).
• Drej stopskinnen (34), indtil pilen peger på den ønskede vinkel.
• Spænd fastgørelsesskruen (36) igen.
• Kontroller afstanden mellem stopskinnen (34) og savklingen (4).
• Advarsel! Skub ikke stopskinnen (34) for langt mod klingen. Afstanden mellem stopskinnen (34) og klingen (4) skal være ca. 2 cm.
• Løsn om nødvendigt de to vingemøtrikker (35) og juster stopskinnen (34).
  ■ Stram vingemøtrikkerne igen (35).

10.5.7 Indstilling af vinklen (Fig. 14)

■ Løsn låsearmen (9) (se Fig. 14a).
- For at justere savklingens vinkel skal du trykke på håndhjulet (8), indtil markøren er justeret med den ønskede vinkelindstilling på vinkelskalaen.
- Fastgør vinklen ved at stramme låsehåndtaget (9) (se Fig. 14b).
- Hvis det er nødvendigt, kan anslaget til justering af savklingens vinkel justeres igen til 0° og 45°. Dette gøres ved at justere de to stilleskruer (32 og 33).

10.5.8 Justering af bordbreddeforlængelse (Fig. 19)

• Bordbreddeforlængelsen (10) på saybordet (1) kan trækkes ud til høire.
• Spændehåndtaget (41) skal pege væk fra rundsaven for at aktivere bordets breddeforlængelse (10), der skal flyttes (se Fig. 19a).
• For at låse bordbreddeforlængelsen (10) i en bestemt position skal spændearmen (41) pege mod maskinen (se Fig. 19b).
• Hvis parallelanslaget anvendes, när bordbreddeforlængelsen (10) forlænges, skal parallelanslaget (7) indstilles til dimensionen 25 cm på hovedskalaen (22).

Fare! Hvis parallelanslaget (7) ikke er sikret ordentligt, kan dette medføre tilbageslag.

Advarsel! Især ved forlængelse af bordbredden skal du altid sørge for, at emnet ligger sikkert på savbordet og ikke kan komme i klemme.

- Spændekraften på spændearmen (41) kan om nødvendigt justeres igen. For at gøre dette skal du løsne møtrikken (43) og skrue gevindbøsningen (42) ud eller så langt ind, som det kræves, indtil den ønskede spændekraft er nået. Fastgør derefter gevindbøsningen (42) igen med møtrikken (43).

11 SKÆREFUNKTION

Advarsel! Efter hver ny justering anbefaler vi, at du foretager et prøvesnit for at kontrollere de nye indstillinger.

Advarsel! Når du har tændt saven, skal du vente på, at klingen när sin maksimale omdrejningshastighed, inden du påbegynder snittet.

Advarsel! Vær ekstra forsigtig, när du starter snittet!

Advarsel! Brug aldrig udstyret uden sugefunktionen.

Advarsel! Kontroller og rengør sugekanalerne regelmæssigt.

11.1 Udførelse af langsgående snit (Fig. 22)

• Langsgående snit (også kendt som spaltning) er, når du bruger saven til at skære langs træets korn. Tryk den ene kant af emnet mod parallelanslaget (7), mens den flade side ligger på savbordet (1). Beskyttelseshætten (2) skal altid sænkes over emnet. Når du laver et langsgående snit, skal du aldrig indtage en arbejdsstilling, der er på linje med skæreretningen.
• Indstil parallelanslaget (7) i henhold til emnehøjden og den ønskede bredde (se 10.2.3).
• Tænd saven.
• Placer dine hænder (med lukkede fingre) fladt på emnet, og skub emnet langs parallelanslaget (7) og ind i klingen (4).
• Før kun i siden med din venstre eller højre hånd (afhængigt af placeringen af parallelanslaget) indtil beskyttelseshættens forkant.
• Skub altid emnet igennem til enden af splitteren (5).
  Det afskårne emne forbliver på savbordet (1), indtil klingen (4) er tilbage i hvilestilling.
• Fastgør lange emner mod at falde ned i enden af snittet (f.eks. med et rullestativ osv.).

11.1.1 Savning af smalle emner (Fig. 23)

Sørg for at bruge en skubbstang (3), når der foretages langsgående snit i emner, der er mindre end 150 mm i bredden. En skubbestang følger med til saven! Udskift straks en slidt eller beskadiget skubbestang.

11.1.2 Savning af ekstremt smalle emner (Fig. 24)

• Sørg for at bruge en skubbestang, når du udfører langsgående snit i meget smalle emner med en bredde på 50 mm og derunder.
  Den lave styreflade på parallelanslaget bruges bedst i dette tilfælde.

11.2 Udførelse af skråsnit (Fig. 25)

• Skråsnitskal altid udføres ved hjælp af parallelanslaget (7).
• Hvis du vipper savklingen (4) til venstre, når du udfører vinkelsnit, skal du placere parallelanslaget (7) på højre side af savklingen (4). Før arbejdsemnet mellem savklingen (4) og parallelanslaget (7).
• Indstil klingen (4) i den ønskede vinkel (se 10.2.7).
• Indstil parallelanslaget (7) i henhold til arbejdsemnets bredde og højde (se 10.5.3).

11.3 Udførelse af tværsnit (Fig. 26)

• Skub tværanslaget (14) ind i en af rillerne (21) i bordet og juster det til den ønskede vinkel (se 10.5.6). Tryk emnet fast mod tværanslaget (14).
• Tænd saven.
• Skub tværanslaget (14) og arbejdsemnet mod kniven for at udføre snittet.

Advarsel! Hold altid den styrede del af emnet.

• Hold aldrig den del, der skal skæres af.
• Skub tværanslaget (14) fremad, indtil arbejdsemnet er skåret igennem.
• Sluk saven igen. Fjern ikke det afskårne emne, før klingen er stoppet med at dreje.

12 RENG∅RING OG VEDLIGEHOLDELSE

12.1 Rengørings- og vedligeholdelsesoversigt

Før hver ibrugtagning

Hvad?	Hvordan?
Kontroller savklingen for at sikre at den er placeret korrekt og er fastspændt.	Udskift savklingen.
Kontroller savklingeskærmens kasse for træspåner/savsmuld og fjern disse om nødvendigt.	Fjern dem med trykluft eller en børste.
Regelmæssigt og i henhold til driftsbetingelser
Hvad?	Hvordan?
Skrueforbindelser.	Kontroller alle skrueforbindelser og spænd den om nødvendigt til.
Rengør ventilationsåbningerne på motoren for støv.	Brug en støvsuger eller børste til dette.

12.2 Rengøring af enheden

Risiko for elektrisk stød! Maskinen må aldrig sprøjtes til med vand eller udsættes for vand. Rengør aldrig med rensemidler eller opløsningsmidler. Disse kan forårsage uoprettelige skader på maskinen, da dens plastikdele kan blive ætset af kemikalierne.

Forsigtig vedligeholdelse og regelmæssig rengøring sikrer, at enheden forbliver funktionsdygtig og effektiv i lang tid.

• Fjern snavs med en børste.
• Aftør maskinen med en fugtig klud.
• Hold ventilationsåbningerne rene og fri for støv.

13 OPBEVARING OG TRANSPORT

13.1 Opbevaring

Træk batteripakken ud.

Skadesrisiko! Opbevar enheden således, at den ikke kan startes at uautoriserede personer. Sørg for at man ikke kan komme til skade på maskinen under opbevaring.

Maskinskade! Maskinen må ikke opbevares ubeskyttet i et fugtigt miljø.

14 TEKNISKE DATA

Spænding	40 V
Vægt	14,8 kg
Beskyttelsesklasse	III
Beskyttelsesgrad	IP20
Omdrejninger i friløb	3800 min-1
Savklingens diameter (eksternt)	210 mm
Savklingens hul (internt)	30 mm
Savklingens tykkelse	1,2 mm
Antal tænder	40 T
Max. skæredybde ved 90°	70 mm
Max. skæredybde ved 45°	45 mm
Bordstørrelse	480 x 540 mm
Støvudsugning	∅ 35 mm

15 ST∅J

Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3)

Lydtryksniveau LpA 90 dB(A)

Lydeffektniveau LwA 103 dB(A)

BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).

16 GARANTI

• Produktet dækkes af garanti i henhold til gældende retlige bestemmelser i en periode på 36 måneder fra den første købers købsdato.
• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.
• Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.
• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.
• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplusværktøjer.
  ■ Du kan altid få mere information på tlf. 00 32 3 292 92 90.
• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
• Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.
• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
• Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegvndelsen af en ny garantiperiode, hvis apparatet udskiftes.
  ■ Apparater eller dele, som udskiftes under garantien, bliver Varo NV's eiendom.
• Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster...)
• Købskvitteringen skal opbevares som bevis på købsdatoen.
• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale plæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

17 MILJ∅

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

18 KONFORMITETSERKLÆRING

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at

Varemærke: PowerPlus

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):

2011/65/EU

2014/30/EC

2006/42/EC

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):

EN62841-1:2015

EN62841-3-1:2014

EN55014-1:2017

EN55014-2:2015

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,

Mertens Ludo

Ludo Mertens

Regulatory Affairs (afdelingen for juridiske anliggender) – Compliance Manager 28/10/2021, Lier - Belgium

1 ANVÄNDNINGSOMRÅDE 4

2 BESKRIVNING (FIG. A – FIG. 27)......4
