BRUGSANVISNING POWX1410 PowerPlus

9.2 Følge en strek (Fig. 6)

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer ....................................... 4

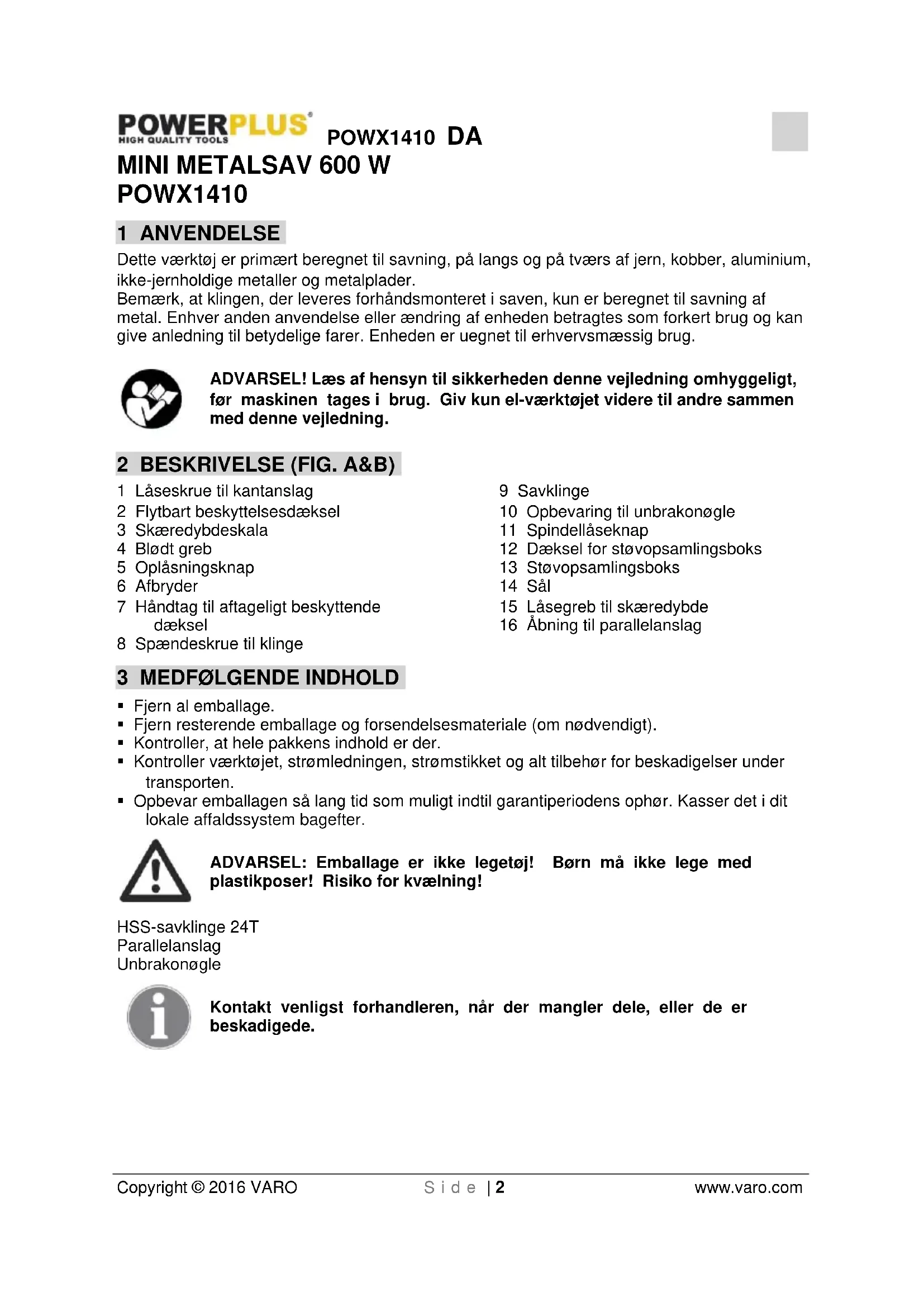

POWX1410 1 ANVENDELSE Dette værktøj er primært beregnet til savning, på langs og på tværs af jern, kobber, aluminium, ikke-jernholdige metaller og metalplader. Bemærk, at klingen, der leveres forhåndsmonteret i saven, kun er beregnet til savning af metal. Enhver anden anvendelse eller ændring af enheden betragtes som forkert brug og kan give anledning til betydelige farer. Enheden er uegnet til erhvervsmæssig brug. ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning. 2 BESKRIVELSE (FIG. A&B) 1 Låseskrue til kantanslag 2 Flytbart beskyttelsesdæksel 3 Skæredybdeskala 4 Blødt greb 5 Oplåsningsknap 6 Afbryder 7 Håndtag til aftageligt beskyttende dæksel 8 Spændeskrue til klinge 9 Savklinge 10 Opbevaring til unbrakonøgle 11 Spindellåseknap 12 Dæksel for støvopsamlingsboks 13 Støvopsamlingsboks 14 Sål 15 Låsegreb til skæredybde 16 Åbning til parallelanslag

3 MEDFØLGENDE INDHOLD

Fjern al emballage. Fjern resterende emballage og forsendelsesmateriale (om nødvendigt). Kontroller, at hele pakkens indhold er der. Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten. Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter. ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning! HSS-savklinge 24T Parallelanslag Unbrakonøgle Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede.POWX1410 DA Copyright © 2016 VARO S i d e | 3 www.varo.com 4 SYMBOLER I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

Symboliserer risiko for personskader eller skader på værktøjet.

Læs omhyggeligt brugsanvisningen før brug.

Brug altid øjenbeskyttelse.

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „El- værktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker. Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene. Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen. Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød. Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, når kroppen er jordet. Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød. Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød. Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød. Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.POWX1410 DA Copyright © 2016 VARO S i d e | 4 www.varo.com

5.3 Personlig sikkerhed

Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser. Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser. Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker. Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en drejende del af værktøjet, kan forårsage kvæstelser. Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer. Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele. Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste ydelsesområde. Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres. Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet. El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer. Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer. Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre. Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el- værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares. 6 SUPPLERENDE SIKKERHEDSFORSKRIFTER Hold hænderne væk fra skæreområdet og klingen. Ræk ikke hånden ind under arbejdsemnet. Juster skæredybden til arbejdsemnets tykkelse. Hold aldrig det arbejdsemne, der saves, i dine hænder eller på tværs af dit ben.POWX1410 DA Copyright © 2016 VARO S i d e | 5 www.varo.com Hold el-værktøjet i de isolerede gribeflader, når der udføres arbejde, hvor boret kan komme i kontakt med skjulte ledninger eller sit eget kabel Når der saves længdesnit skal der altid anvendes et parallelanslag eller en retskinne. Brug altid klinger med dornhuller i korrekt størrelse og form (diamant kontra rund). Anvend aldrig beskadigede eller forkerte klingeskiver eller bolte.

7 ÅRSAGER TIL OG FOREBYGGELSE AF TILBAGESLAG

Et tilbageslag er en pludselig reaktion som følge af en fastklemt eller forkert justeret savklinge, som fører til at den ukontrollerede sav blive løftet fra arbejdsemnet og slynget mod brugeren. Et tilbageslag kan forekomme, når savklingen bliver klemt eller sidder fast i savsnittet. Savklingen blokeres, og motorens kraft slynger rundsaven mod brugeren. Et tilbageslag kan forekomme, når savklingen bliver skæv eller fejlplaceret i savsnittet. Som følge heraf kan tænderne på bagkanten af savklingen sætte sig fast i arbejdsemnets overflade, hvorved savklingen flyttes ud af savsnittet, og saven springer tilbage mod brugeren. Et tilbageslag er resultatet af ukorrekt eller mangelfuld anvendelse af saven. Det kan forhindres ved at tage de passende forholdsregler som er beskrevet nedenfor. Hold saven fast og hold din arm i en position, hvor du kan modstå rekylkræfterne. Hold altid savklingerne på siden, de må aldrig være på linje med din krop. Ved tilbageslag kan saven springe baglæns, men brugeren kan styre rekylkræfterne, hvis der blev truffet passende forholdsregler. Hvis savklingen binder, eller savningen afbrydes en eller anden grund, skal du slippe tænd/sluk-knappen og roligt holde saven i materialet, indtil savklingen er stoppet helt. Forsøg aldrig at fjerne saven fra arbejdsemnet eller trække den baglæns, så længe savklingen bevæger sig eller et tilbageslag kan forekomme. Find årsagen til savklingens fastklemning og afhjælp den gennem passende foranstaltninger. Når du ønsker at genstarte en sav, der sidder fast i et arbejdsemne, skal du centrere savklingen i savsnittet og kontrollere, at savtænderne ikke sidder fast i arbejdsemnet. Hvis savklingen bliver fastklemt, kan den bevæge sig ud af arbejdsemnet, eller der kan forekomme et tilbageslag, hvis saven startes igen. Understøt store plader for at minimere risikoen for tilbageslag som følge af en fastklemt savklinge. Store plader har en tendens til at synke under deres egen vægt. Pladerne skal understøttes på begge sider, både i nærheden af savsnittet samt på kanten. Brug aldrig sløve eller beskadigede savklinger. Savklinger med sløve eller fejljusterede tænder forårsager øget friktion, fasklemning af savklingen og tilbageslag som følge af et for snævert snit. Stram skæreanslagets position før savearbejdet påbegyndes. Hvis indstillingerne ændres, mens der saves, kan savklingen blive fastklemt og forårsage et tilbageslag. Vær særligt forsigtig, hvis du udfører et "cirkulært snit" i et skjult område, såsom en eksisterende væg. Den gennemtrængende savklinge kan blive blokeret i skjulte genstande, mens der skæres, og forårsage et tilbageslag. Anbring ikke saven på arbejdsbordet eller gulvet, før savklingen er stoppet helt. En ubeskyttet, kørende savklinge bevæger saven i savretningen og saver igennem alt, den støder på. Vær derfor opmærksom på savens forsinkelsestid. Af denne grund er saven er ikke egnet til brug i omvendt position som fastgjort udstyr. Saven må ikke anvendes, hvis den ikke fungerer korrekt eller er blevet beskadiget. Forsøg ikke selv at reparere saven i tilfælde af tekniske problemer. Kontakt et servicecenter eller få saven repareret af en fagmand.POWX1410 DA Copyright © 2016 VARO S i d e | 6 www.varo.com 8 MONTERING Kontrollér værktøjet, dele og tilbehør for skader der kan være opstået under transporten. Tag dig tid til at læse denne vejledning omhyggeligt og forstå alt indhold før montering og ibrugtagning. FORSIGTIG! Sørg altid for, at værktøjet er slukket og ledningen taget ud af stikkontakten før montering.

8.1 Udskiftning af savklingen (Fig. 1, 2, 3)

Forkert positionering af klingen kan beskadige værktøjet permanent. Sørg for at værktøjet er taget ud af stikkontakten. Indstil skæredybden til det maksimale. Hold spindellåseknappen (11) nede, løsn klemskruen med almindelig skive (9) ved at bruge den indvendige unbrakonøgle (drejes med uret for at åbne). Fjern låseskruen med almindelig skive og ydre flange. Løft det aftagelige beskyttelsesdæksel (2) af håndtaget (7). Fjern savklingen. Savklingen monteres ved at følgende ovenstående anvisning i omvendt rækkefølge. Tryk på spindellåseknappen (11) (indtil den går i indgreb), og spænd klemskruen (9) fast. Pilen på savklingen skal pege i samme retning som pilen der viser omdrejningsretningen (løberetningen er vist på enheden).

8.2 Støvudsugning (Fig. 4)

Metalsaven har en støvopsamlingsboks (13), som samler splinter og spåner fra arbejdsemnet, mens du arbejder. Hvis støvopsamlingsboksen er fuld, skal dækslet (12) på boksen åbnes, støv tømmes af, jern mv i kabinettet skal skrottes og endelig skal boksen rengøres. 9 BETJENING

9.1 Tænding og slukning (Fig. 5)

Bemærk: Før der trykkes på tænd/sluk-knappen, skal det kontrolleres at savklingen er monteret korrekt og kører problemfrit, og at klingens spændeskruer er strammet ordentligt. Slut stikket til en stikkontakt. Værktøjet startes ved at trykke oplåsningsknappen (5) ned og samtidig trykke på afbryderen (6). Slip aftrækkeren (6) for at slukke for værktøjet

Løsn dybdeindstillingsklemmen (15) ved at løfte låsehåndtaget. Indstil den ønskede skæredybde på skalaen (3). Stram låsegrebet igen (15).

9.4 Indstilling af parallelanslaget (Fig. 8)

Løsn anslagets låseskrue (1) på sålen (14), og indstil anslaget i åbningen (16). Indstil den ønskede bredde og stram anslagets låseskrue (1).

9.5 Generel savevejledning

Kontrollér specifikationerne for at sikre egnetheden af det materiale, der skal saves. Påmonter den korrekte klinge og kontrollér, at den er skarp og ubeskadiget. Indstil savdybden. Anbring materialet, der skal saves, på en flad overflade, såsom en arbejdsbænk eller bord. Læg et stykke skrotmateriale under arbejdsemnet, hvis: Du ikke ønsker at beskadige arbejdsunderlaget. Sæt stikket i en stikkontakt. Tag godt fat om værktøjet og anbring dets metalbundplade på den flade, der skal saves. Sørg for, at den bageste halvdel af bundpladen går ind over arbejdsemnet. Stik ikke klingen ned i materialet. BEMÆRK: Træk aldrig værktøjet baglæns. Der skal bruges meget lidt kraft til at skubbe værktøjet langs savlinjen. Overdreven tvang vil gøre brugeren udmattet og forårsage overdrevent slid af klingen og værktøjet. Overdreven tvang vil også med stor sandsynlighed aktivere temperaturafbryderen, hvilket medfører forsinkelser. Når snittet er blevet afsluttet, skal værktøjet løftes af arbejdsemnet, før det slukkes. Hvis der er genereret en stor mængde støv, skal værktøjet holdes tændt i et ekstra par sekunder, så støvet kan blæses ud fra værktøjets inderside. Sørg for at sålen altid holdes fladt på materialet, der skæres. Dette er især vigtigt ved påbegyndelsen eller afslutningen af et snit eller hvis der saves i tyndt materiale, hvor sålen ikke er fuldt understøttet.

10 RENGØRING OG VEDLIGEHOLDELSE

ADVARSEL! Forebyggende vedligeholdelse udført af uautoriseret personale kan medføre blotlæggelse af indvendige ledninger og komponenter, hvilket kan forårsage alvorlig fare. Sørg altid for, at værktøjet er slukket, og stikket trukket ud, før der udføres eftersyn, vedligeholdelse eller rengøring. Hold ventilationsåbningerne i maskinen fri for støv og snavs for at undgå overophedning af motoren. Rens dem regelmæssigt med tør trykluft. Forsøg ikke at rengøre dem ved at indsætte spidse genstande gennem åbninger. Rengør regelmæssigt maskinhuset med en blød klud, helst efter hver brug. Hvis snavset ikke kommer af, skal det fjernes med en klud fugtet med sæbevand. Brug aldrig opløsningsmidler såsom tetrachlormethan, chlorerede rengøringsopløsningsmidler, ammoniak og rengøringsmidler, der indeholder ammoniak, etc. Disse opløsningsmidler kan beskadige plastdelene.POWX1410 DA Copyright © 2016 VARO S i d e | 8 www.varo.com Rengør regelmæssigt savklingen og mellemrummene mellem skærmen og klingen med en børste eller med tør trykluft og helst efter hver brug. Hvis ledningen er beskadiget må den kun udskiftes af en kvalificeret tekniker. 11 TEKNISKE DATA Nominel spænding 220-240 V Nominel frekvens 50 Hz Nominel effekt 600 W Rotationshastighed 3500 min

Klingestørrelse Ø 120 mm Maks. savdybde 41,5 mm 12 STØJ Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3) Lydtryksniveau LpA 94 dB(A) Lydeffektniveau LwA 105 dB(A) BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A). aw (Vibrationsniveau): 4,8 m/s² K = 1,5 m/s² 13 GARANTI Produktet dækkes af garanti i henhold til gældende retlige bestemmelser i en periode på 36 måneder fra den første købers købsdato. Denne garanti dækker alle materiale- og produktionsfejl. Den omfatter ikke: Dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom knive, opsamlingsposer, luftfiltre osv., beskadigelse eller defekter som fælge af misbrug, ulykke eller ændring eller transportomkostninger. Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti. Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet. Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus-værktøjer. Du kan altid få mere information på tlf. 00 32 3 292 92 90. Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt. Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning. Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig. Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes. Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom. Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,…) Købskvitteringen skal opbevares som bevis på købsdatoen.POWX1410 DA Copyright © 2016 VARO S i d e | 9 www.varo.com Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation. 14 MILJØ Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Maskinens enkelte dele må ikke bortskaffes som husholdningsaffald. Sørg for at genbruge disse, hvor der findes egnede anlæg til det. Kontakt de lokale myndigheder eller forhandleren for at få rådgivning om indsamling og bortskaffelse. 15 KONFORMITETSERKLÆRING VARO N.V – Joseph Van Instraat 9 – BE2500 Lier – Belgien, erklærer hermed, at Apparatbeskrivelse: Mini Metalsav 600 W Varemærke: POWERplus Varenummer: POWX1410 er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring. EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen): 2011/65/EU 2006/42/EC 2014/30/EU Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen): EN60745-1 : 2009 EN60745-2-5 : 2010 EN55014-1 : 2006 EN55014-2 : 1997 EN61000-3-2 : 2014 EN61000-3-3 : 2013 Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Undertegnede handler på vegne af selskabets administrerende direktør, Philippe Vankerkhove Regulatory Affairs (afdelingen for juridiske anliggender) – Compliance Manager 28/04/2016POWX1410 SV Copyright © 2016 VARO S i d a | 1 www.varo.com
