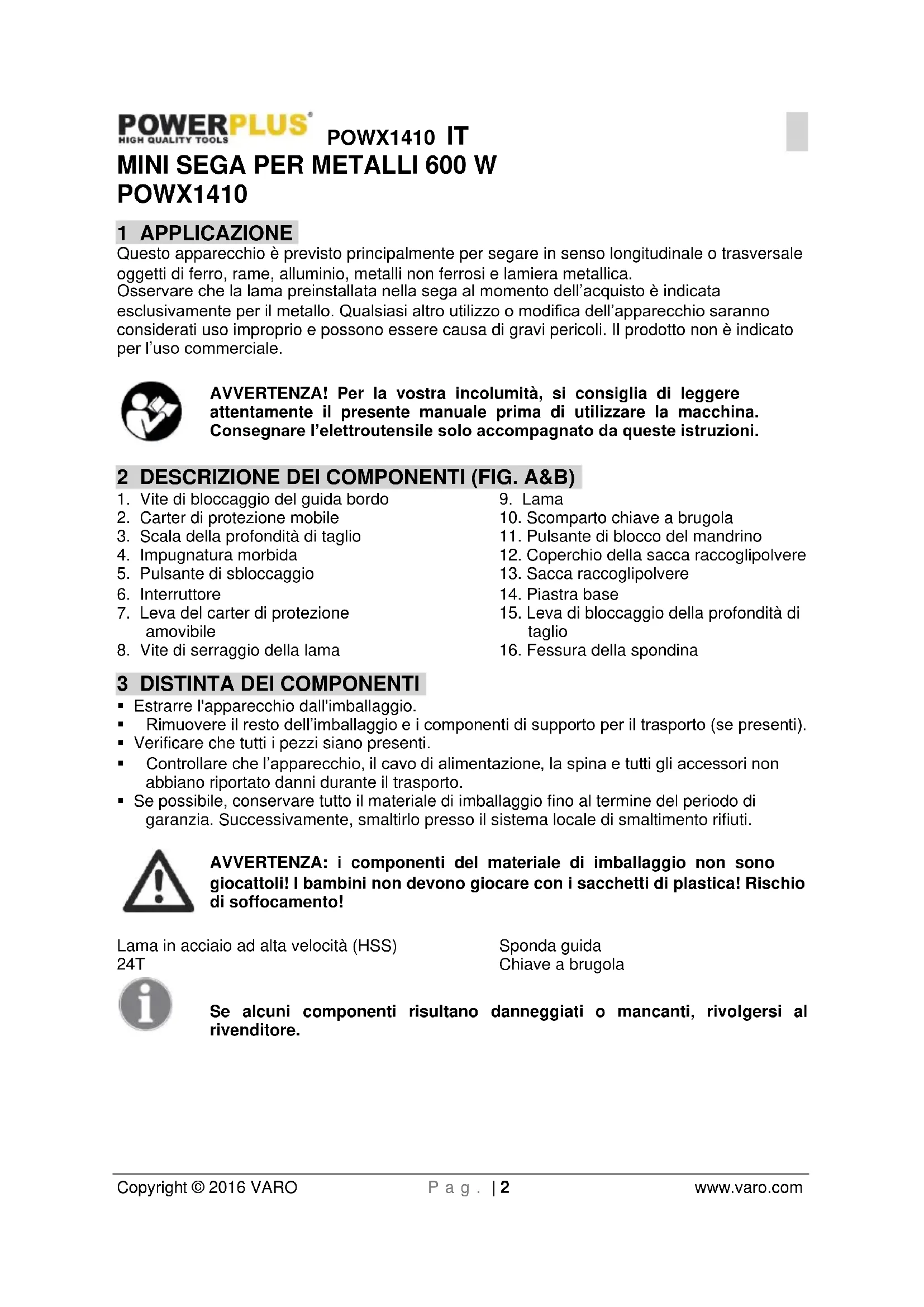

POWX1410 1 APPLICAZIONE Questo apparecchio è previsto principalmente per segare in senso longitudinale o trasversale oggetti di ferro, rame, alluminio, metalli non ferrosi e lamiera metallica. Osservare che la lama preinstallata nella sega al momento dell’acquisto è indicata esclusivamente per il metallo. Qualsiasi altro utilizzo o modifica dell’apparecchio saranno considerati uso improprio e possono essere causa di gravi pericoli. Il prodotto non è indicato per l’uso commerciale. AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l’elettroutensile solo accompagnato da queste istruzioni. 2 DESCRIZIONE DEI COMPONENTI (FIG. A&B)

1. Vite di bloccaggio del guida bordo

2. Carter di protezione mobile

3. Scala della profondità di taglio

4. Impugnatura morbida

5. Pulsante di sbloccaggio

7. Leva del carter di protezione

8. Vite di serraggio della lama

11. Pulsante di blocco del mandrino

12. Coperchio della sacca raccoglipolvere

13. Sacca raccoglipolvere

15. Leva di bloccaggio della profondità di

16. Fessura della spondina

3 DISTINTA DEI COMPONENTI

Estrarre l'apparecchio dall'imballaggio. Rimuovere il resto dell’imballaggio e i componenti di supporto per il trasporto (se presenti). Verificare che tutti i pezzi siano presenti. Controllare che l’apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto. Se possibile, conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti. AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento! Lama in acciaio ad alta velocità (HSS) 24T Sponda guida Chiave a brugola Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.POWX1410 IT Copyright © 2016 VARO P a g . | 3 www.varo.com 4 SIMBOLI Nel presente manuale e/o sull’apparecchio sono utilizzati i seguenti simboli:

Indica il rischio di lesioni personali o danni all’utensile.

Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra.

Leggere attentamente il manuale d’istruzioni prima dell’uso.

Indossare sempre protezioni oculari.

In conformità con i requisiti essenziali della/e Direttiva/e europea/e.

Indossare guanti protettivi.

5 NORME GENERALI DI SICUREZZA

Leggere tutte le avvertenze di sicurezza e le istruzioni. Il mancato rispetto delle avvertenze e delle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze di sicurezza e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce ad elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

Mantenere l’area di lavoro pulita e ben illuminata. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti. Non utilizzare l’apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare le polveri o i vapori. Durante l’impiego dell’elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell’apparecchio.

5.2 Sicurezza elettrica

Verificare sempre che i dati riportati sulla targhetta corrispondano a quelli della rete elettrica. La spina dell’apparecchio deve essere adatta alla presa. La spina non deve essere modificata in alcun modo. Non utilizzare adattatori insieme ad apparecchi collegati a terra. L'uso di spine non modificate e prese di corrente adatte riduce il rischio di scosse elettriche. Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C’è un alto rischio di prendere la scossa se il corpo è collegato a terra. Proteggere l’apparecchio da pioggia e umidità. L’infiltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche letali. Non danneggiare il cavo. Non utilizzare il cavo per trascinare l’apparecchio, per tirarlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, bordi taglienti o parti in movimento dell’apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche letali. Se l’elettroutensile viene impiegato all’aperto, utilizzare solo prolunghe adatte a questo scopo. L’impiego di una prolunga adatta per l’uso all’aperto diminuisce il rischio di scosse elettriche letali. Se non si può evitare di azionare l’elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche letali.POWX1410 IT Copyright © 2016 VARO P a g . | 4 www.varo.com

5.3 Sicurezza delle persone

Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l’apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l’uso dell’apparecchio può causare gravi lesioni. L'utilizzodi occhiali protettivi edi altri dispositivi di protezione individuale quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchi, a seconda del tipo di impiego dell’elettroutensile, fa diminuire il rischio di lesioni. Evitare la messa in funzione accidentale. Accertarsi che l’interruttore si trovi sulla posizione “off” prima di inserire la spina nella presa. Se durante il trasporto dell’apparecchio il dito poggia sull’interruttore, oppure se l’apparecchio viene collegato alla rete già in posizione di innesto, si possono verificare incidenti. Prima di avviare l’apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni. Non sporgersi troppo quando si lavora con l’apparecchio. Trovare una posizione sicura e mantenere sempre l’equilibrio. In questo modo si può controllare l’apparecchio anche in situazioni impreviste. Indossare un abbigliamento idoneo. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento. Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L’impiego di questi sistemi diminuisce i rischi causati dalla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

Non sovraccaricare l’apparecchio. Utilizzare l’elettroutensile idoneo al lavoro da svolgere. Con un elettroutensile adatto si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione. Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato. Estrarre la spina dalla presa prima di effettuare regolazioni sull’apparecchio, sostituire accessori o prima di riporre l’elettroutensile. Queste precauzioni servono a prevenire l’avvio involontario dell’apparecchio. Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l’apparecchio a persone che non abbiano familiarità oppure che non abbiano letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte. Avere cura dell’apparecchio. Controllare che le parti mobili dell’apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell’impiego dell’apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione. Mantenere gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio. Utilizzare l’elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo particolare modello. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L’impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.

Far riparare l’apparecchio solo da personale specializzato e che utilizziesclusivamente pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell’apparecchio.POWX1410 IT Copyright © 2016 VARO P a g . | 5 www.varo.com

6 ULTERIORI NORME DI SICUREZZA

Mantenere le mani lontano dall’area di taglio dalla lama. Non afferrare il materiale da tagliare dalla parte inferiore. Regolare la profondità di taglio in base allo spessore del materiale da lavorare. Il pezzo da tagliare non deve mai essere trattenuto con le mani o tra le gambe. In caso di operazioni in cui l’accessorio può urtare cavi elettrici o venire a contatto con il proprio cavo di alimentazione, è necessario afferrare l’apparecchio per le impugnature con rivestimento isolante. Durante il taglio longitudinale, utilizzare una sponda o una guida a bordo diritto. Usare sempre lame con diametro di alloggiamento di dimensioni e forma corrette (romboidali anziché circolari). Non utilizzare mai rondelle o bulloni lama danneggiati o non corretti.

7 CAUSE E PREVENZIONE DEI CONTRACCOLPI

Il contraccolpo è una reazione improvvisa in conseguenza dell'inceppamento, del blocco o dell'errato allineamento della lama, che provocano il sollevamento e la fuoriuscita incontrollata della lama dal pezzo da lavorare, in direzione dell'operatore. Il contraccolpo può verificarsi quando la lama si incastra o si inceppa nell'intercapedine prodotta dalla sega. La lama quindi si blocca e la forza del motore respinge la sega circolare verso l'operatore. Il contraccolpo può verificarsi quando la lama si incastra o si inceppa nell'intercapedine prodotta dalla sega. Di conseguenza, i denti del margine posteriore della lama possono restare incastrati nella superficie del pezzo da lavorare provocando la fuoriuscita della lama dall’intercapedine della sega con il conseguente scatto della sega stessa in direzione dell’operatore. Il contraccolpo è la conseguenza di un utilizzo non corretto o improprio della sega. Può essere prevenuto adottando le opportune precauzioni descritte di seguito. Afferrare saldamente la sega e portare il braccio in una posizione in cui sia possibile opporre resistenza ai contraccolpi. Afferrare sempre le lame dai lati, senza mai portarle sulla traiettoria del proprio corpo. Durante un contraccolpo, la sega può sobbalzare all'indietro ma l’operatore è in grado di controllarne le forze adottando misure appropriate. Se la sega si inceppa o il taglio si interrompe per qualsiasi motivo, rilasciare l’interruttore ON/OFF e con calma trattenere la sega nel materiale fino a quando la lama si sia fermata completamente. Non tentare mai di rimuovere la sega dal pezzo da lavorare né di tirarla all’indietro fintanto che la lama sia in movimento. In caso contrario potrebbe verificarsi un contraccolpo. Individuare le cause dell’inceppamento e risolverle attraverso le opportune misure. Per riavviare una sega inceppata in un blocco di materiale da tagliare, centrare la lama nell’intercapedine prodotta dalla sega e verificare che i denti della lama non siano inceppati nel materiale. Se la lama si inceppa, può fuoriuscire dal pezzo da lavorare o può verificarsi un contraccolpo se la sega viene riavviata. Ricorrere a pannelli di grandi dimensioni per ridurre il rischio di contraccolpo della lama inceppata. I pannelli di grandi dimensioni tendono a incurvarsi sotto il proprio peso. Essi devono essere supportati su entrambi i lati, sia nelle vicinanze dell’intercapedine sia lungo il bordo. Non utilizzare lame danneggiate o non perfettamente affilate. Le lame con denti non affilati o non allineati possono provocare attrito, inceppamento e contraccolpo in caso di intercapedine eccessivamente stretta. Serrare la manopola di regolazione della profondità di taglio prima di iniziare. Se le impostazioni dovessero modificarsi durante il taglio, la lama potrebbe incepparsi provocando un contraccolpo.POWX1410 IT Copyright © 2016 VARO P a g . | 6 www.varo.com Prestare particolare attenzione in caso di “tagli circolari” su superfici che possono celare corpi estranei, per esempio una parete. Durante il taglio infatti la sporgenza della lama può restare inceppata nei corpi estranei nascosti e provocare un contraccolpo. Non collocare la sega sul banco da lavoro o sul pavimento se la lama non è ferma. La lama non protetta in movimento determina lo spostamento della sega nella direzione di taglio, danneggiando tutto ciò che incontra sulla propria traiettoria. Attendere quindi l’arresto della lama. Per questo motivo la sega non è indicata per l’uso in posizione invertita come apparecchiatura fissa. Non azionare la sega se danneggiata o non in perfette condizioni d’uso. In caso di problemi tecnici, non tentare di ripararla autonomamente. Rivolgersi al centro di assistenza o far riparare la sega da un tecnico qualificato. 8 MONTAGGIO Verificare che l’apparecchio, i suoi componenti e accessori non abbiano subito danni durante il trasporto. Dedicare il tempo necessario a leggere attentamente e comprendere l’intero contenuto di questo manuale prima di procedere all'assemblaggio e alla messa in funzione. ATTENZIONE! Verificare sempre che l'apparecchio sia spento e scollegato dalla rete di alimentazione prima di assemblarlo.

8.1 Sostituzione della lama (Figg. 1, 2, 3)

L’errato posizionamento della lama può recare danni permanenti all’apparecchio. Assicurarsi che l’apparecchio sia scollegato dalla rete di alimentazione. Premere e tenere premuto il pulsante di blocco del mandrino (11), allentare la vite di serraggio con rondella piana (9) per mezzo della chiave esagonale interna (ruotare in senso orario per aprire). Rimuovere la vite di serraggio con rondella piana e flangia esterna. Impostare la profondità di taglio sul valore massimo. Sollevare il carter di protezione amovibile (2) afferrandolo dalla leva (7). Rimuovere la lama. Per installare la lama, procedere in ordine inverso. Premere il pulsante di blocco del mandrino (11) (fino a inserirlo) e serrare a fondo la vite di serraggio (9). La freccia sulla lama deve concordare con la freccia che indica il senso di rotazione (direzione di funzionamento indicata sul dispositivo).

8.2 Aspirazione della polvere (Fig. 4)

La sega per metalli è dotata di sacca raccoglipolvere (13) in cui si raccolgono i trucioli prodotti durante il taglio del materiale. Quando la sacca raccoglipolvere è piena, aprire il coperchio (12) della sacca stessa, eliminare polvere, ritagli di ferro, ecc., dal corpo e infine pulire la sacca raccoglipolvere.POWX1410 IT Copyright © 2016 VARO P a g . | 7 www.varo.com 9 FUNZIONAMENTO

9.1 Accensione e spegnimento (Fig. 5)

Nota: prima di azionare l’interruttore ON/OFF, assicurarsi che la lama sia correttamente montata e ruoti in maniera regolare, e che la vite di serraggio della lama sia serrata a fondo. Collegare la spina alla rete di alimentazione. Per accendere l'apparecchio, premere il pulsante di sbloccaggio (5) e premere l'interruttore ON/OFF (6). Rilasciare l'interruttore (6) per spegnere l'apparecchio.

9.2 Taglio secondo la linea (Fig. 6)

Nelle parti anteriore della piastra base (14) si trovano un puntatore a V che consentono di seguire una linea durante il taglio

9.3 Regolazione della profondità (Fig. 7)

Allentare il morsetto di impostazione della profondità di taglio (15) sollevando la leva di bloccaggio. Impostare la profondità di taglio servendosi sull'apposita scala (3). Serrare nuovamente la leva di bloccaggio (15).

9.4 Impostazione della spondina (Fig. 8)

Allentare la vite di bloccaggio della spondina (1) sulla piastra base (14) e posizionare la spondina nell’apposita fessura (16). Impostare la larghezza desiderata e serrare nuovamente la vite di bloccaggio della spondina (1).

Controllare le specifiche per verificare l’idoneità del materiale da tagliare. Montare la lama adeguata verificando che sia tagliente e non danneggiata. Impostare la profondità di taglio. Posizionare il materiale da tagliare su una superficie piana come un banco da lavoro o un tavolo. Collocare del materiale di scarto sotto la superficie da tagliare nei seguenti casi: Se si desidera salvaguardare la superficie su cui si lavora. Collegare l’apparecchio alla rete di alimentazione. Afferrare saldamente l’apparecchio e posizionare la piastra base di metallo sulla superficie da tagliare. Assicurarsi che la metà posteriore della piastra base sporga sulla superficie di lavoro. Non forzare la lama nel materiale. NOTA: non tirare mai l’apparecchio all’indietro. L’apparecchio deve essere fatto avanzare lungo la linea di taglio esercitando una forza minima. Una forza eccessiva provoca l’affaticamento dell’operatore e accelera l’usura della lama e dell’apparecchio. Una forza eccessiva farà attivare con ogni probabilità il dispositivo di protezione termica, rallentando il lavoro. Alla fine del taglio, sollevare l’apparecchio dalla superficie di lavoro prima di spegnerlo. Se si è formata molta polvere, mantenere acceso l’apparecchio per alcuni secondi in più in modo da consentire la fuoriuscita della polvere dall’apparecchio. Assicurarsi che la piastra base resti sempre a contatto con il materiale da tagliare. Questo aspetto è particolarmente importante all’inizio o alla fine di un taglio o nel caso vengano tagliate strisce sottili nel punto in cui la piastra base non è completamente supportata.POWX1410 IT Copyright © 2016 VARO P a g . | 8 www.varo.com

10 PULIZIA E MANUTENZIONE

AVVERTENZA! Interventi di manutenzione preventiva eseguiti da personale non autorizzato possono dar luogo allo spostamento di cavi e componenti interni con rischio di gravi lesioni. Accertarsi che l’apparecchio sia spento e scollegato prima di qualsiasi intervento di ispezione, manutenzione o pulizia. Mantenere pulite da polvere e sporcizia le feritoie di ventilazione dell’apparecchio in modo da impedire il surriscaldamento del motore. Pulirle regolarmente con aria compressa secca. Non tentare di pulire l’apparecchio introducendo oggetti acuminati attraverso le aperture. Pulire regolarmente la superficie esterna dell'apparecchio con un panno morbido, preferibilmente dopo ogni utilizzo. In caso di sporcizia ostinata, utilizzare un panno morbido inumidito con acqua saponosa. Non utilizzare mai solventi come tetracloruro di carbonio, solventi clorurati, ammoniaca e detergenti per uso domestico a base di ammoniaca, ecc. Questi solventi possono danneggiare le parti di plastica. Pulire regolarmente la lama e le intercapedini tra il paralama e la lama con uno spazzolino o con un getto di aria compressa secca, preferibilmente dopo ogni uso. Se il cavo di alimentazione è danneggiato, farlo sostituire dell’assistenza qualificato. 11 DATI TECNICI Tensione nominale 220-240 V Frequenza nominale 50 Hz Potenza nominale 600 W Velocità di rotazione 3500 min

Dimensioni lama Ø 120 mm Profondità max. di taglio 41,5 mm 12 RUMORE Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3) Livello di pressione acustica LpA 94 dB(A) Livello di potenza acustica LwA 105 dB(A) ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A). aw (Livello di vibrazione): 4,8 m/s² K = 1,5 m/s²POWX1410 IT Copyright © 2016 VARO P a g . | 9 www.varo.com 13 GARANZIA Questo prodotto è garantito a norma di legge per un periodo di 36 mesi a decorrere dalla data dell’acquisto da parte del primo utilizzatore. La presente garanzia copre tutti i difetti di materiale o di produzione con l’esclusione di: parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali lame, sacche di raccolta, filtri dell’aria, ecc.; danni o difetti derivanti da uso improprio, incidenti o alterazioni; costi di trasporto. Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all’uso non conforme. Si declina ogni responsabilità per eventuali lesioni provocate dall’uso non conforme dell’apparecchio. Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplustools. Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90. Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta. Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadeguata o di un sovraccarico. Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questo elenco non è esaustivo. L’accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l’inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo. I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV. Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l’acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.). Conservare lo scontrino come prova della data d’acquisto. L’apparecchio deve essere restituito al rivenditore, non smontato e in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d’acquisto. 14 AMBIENTE Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma smaltirla in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove siano disponibili impianti adeguati. Consultare l’ente locale o il rivenditore per suggerimenti su raccolta e smaltimento.POWX1410 IT Copyright © 2016 VARO P a g . | 10 www.varo.com

15 DICHIARAZIONE DI CONFORMITÀ

Con la presente, VARO N.V. – Joseph Van Instraat 9 – B2500Lier, Belgio, dichiara che Descrizione dell’apparecchio: Mini Sega Per Metalli 600 W Marchio: POWERplus Numero articolo: POWX1410 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all’applicazione delle norme europee armonizzate. Qualsiasi modifica non autorizzata del prodotto rende nulla questa dichiarazione. Direttive europee (inclusi eventuali emendamenti fino alla data della firma): 2011/65/EU 2006/42/EC 2014/30/EU Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma): EN60745-1 : 2009 EN60745-2-5 : 2010 EN55014-1 : 2006 EN55014-2 : 1997 EN61000-3-2 : 2014 EN61000-3-3 : 2013 Depositario delladocumentazione tecnica: PhilippeVankerkhove, VARO – Vic. Van Rompuy N.V. Il sottoscritto agisce in nome e per conto del CEO della società, Philippe Vankerkhove Regulatory Affairs – Compliance Manager 28/04/2016POWX1410 PT Copyright © 2016 VARO P a g e | 1 www.varo.com 1 APLICAÇÃO ..................................................................................... 2 2 VISTA GERAL DOS COMPONENTES (FIG. A&B) ........................ 2
