Tip produs	Ferăstrău circular de masă fără fir
Marcă	PowerPlus
Model	POWDP2580
Dimensiuni masă	480 x 540 mm
Greutate	14,8 kg
Tensiune baterie	40 V
Viteză de rotație în gol	3800 min⁻¹
Diametrul pânzei de ferăstrău	210 mm
Aleza pânzei	30 mm
Grosimea pânzei	1,2 mm
Număr de dinți	40
Adâncime maximă de tăiere la 90°	70 mm
Adâncime maximă de tăiere la 45°	45 mm
Ieșire pentru extracția prafului	∅ 35 mm
Alimentare	Baterie Li-ion (nu este inclusă)
Clasă de protecție	III
Presiune acustică LpA	88 dB(A)
Putere acustică LwA	101 dB(A)
Garanție	36 luni
Funcții principale	Tăieri longitudinale, transversale, în unghi reglabil 0°-45°; opritor paralel și transversal; aspirare praf
Întreținere și curățare	Curățați orificiile de ventilație, verificați conexiunile filetate, înlocuiți insertul de masă uzat
Siguranță	Capot pânză, împingător, separator; oprire de urgență; protecție împotriva reculului
Piese de schimb și reparabilitate	Pânză ferăstrău, insert de masă, separator, împingător; reparație prin service autorizat
Informații generale	Utilizare: lemn masiv, stratificat, aglomerat, placaj. Nu utilizați pentru metal sau piatră.

Întrebări frecvente - POWDP2580 PowerPlus

Cum schimb pânza de ferăstrău?

Înainte de orice intervenție, scoateți bateria. Purtați mănuși. Reglați pânza la înălțimea maximă. Scoateți capacul de protecție, insertul de masă și separatorul. Deșurubați șurubul pânzei (15) folosind o cheie poligonală (30) pe șurub și alta (31) pe arbore pentru contrapresiune. Rotiți șurubul în sensul de rotație al pânzei. Scoateți flanșa exterioară și pânza veche. Curățați flanșa, instalați pânza nouă respectând sensul de rotație, apoi remontați toate protecțiile.

Ce baterie să folosesc?

Utilizați numai baterii Li-ion compatibile cu încărcătorul PowerPlus. Tensiunea nominală este de 40 V. Bateria nu este inclusă cu ferăstrăul. Încărcați-o numai cu încărcătorul furnizat sau recomandat de producător.

Cum reglez adâncimea de tăiere?

Rotiți manivela (8) pentru a regla înălțimea pânzei. Rotiți în sens invers acelor de ceas pentru a coborî, în sensul acelor de ceas pentru a crește adâncimea de tăiere. Adâncimea maximă la 90° este de 70 mm, la 45° de 45 mm.

Ce materiale pot tăia?

Acest aparat este conceput pentru tăierea lemnului masiv, stratificat, aglomerat, placaj și a altor materiale pe bază de lemn. Nu utilizați pânze neadecvate (de exemplu, oțel rapid). Nu tăiați metal, piatră sau materiale rotunde. Potrivit pentru uz neprofesional.

Cum folosesc ghidajul paralel pentru o tăiere longitudinală?

Montați opritorul paralel (7) pe șina de ghidare (29). Reglați lățimea de tăiere cu ajutorul riglei. Strângeți pârghia excentrică (12). Așezați piesa contra opritorului și împingeți-o regulat spre pânză. Folosiți împingătorul (3) dacă distanța dintre opritor și pânză este mai mică de 150 mm.

Cum curăț ferăstrăul?

Scoateți bateria. Folosiți o perie sau un aspirator pentru a îndepărta rumegușul din orificiile de ventilație și carcasă. Nu utilizați niciodată apă sau solvenți. Ștergeți unealta cu o cârpă umedă. Verificați periodic conexiunile filetate și strângeți dacă este necesar.

Care sunt dispozitivele esențiale de siguranță?

Capotul pânzei (2) trebuie să fie întotdeauna la loc și să funcționeze liber. Separatorul (5) împiedică reculul. Împingătorul (3) vă protejează mâinile la tăieri înguste. Purtați întotdeauna ochelari de protecție și o mască antipraf. Se recomandă utilizarea protecției auditive (zgomot > 85 dB).

Cum reglez unghiul de tăiere înclinată?

Slăbiți pârghia de blocare (9). Rotiți manivela (8) pentru a înclina pânza de la 0° la 45°. Folosiți scara unghiului pentru reglare. Strângeți din nou pârghia. Pentru tăieri înclinate, plasați opritorul paralel pe partea opusă înclinării.

Ce fac în caz de recul?

Reculul apare dacă piesa se blochează. Pentru a-l evita: stați întotdeauna în lateralul pânzei, folosiți un ghidaj, nu forțați tăierea, susțineți piesele lungi. Dacă apare un recul, eliberați imediat întrerupătorul și scoateți bateria.

Cum depozitez ferăstrăul?

Scoateți bateria. Depozitați unealta într-un loc uscat și ferit de îngheț, la îndemâna copiilor. Folosiți spațiile de depozitare prevăzute pentru opritorul transversal, împingător și chei. Nu lăsați aparatul nesupravegheat după utilizare.

MANUAL DE UTILIZARE POWDP2580 PowerPlus

5.2 Siguranța electrică....6

5.3 Siguranța personală....6

5.4 Utilizarea și întreținerea aparatului electric....7

5.5 Utilizarea și întreținerea acumulatorului aparatului electric....7

5.6 Service....7

6 AVERTISMENTE DE SIGURANTĂ SUPLIMENTARE....8

6.1 Avertismente aferente apărătorilor....8

6.2 Avertismente aferente procedurilor de tăiere 8

6.3 Cauzele reculului și avertismente aferente 8

6.4 Avertismente aferente utilizării mesei de ferăstrău 9

7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE ...... 9

7.1 Acumulatorii....9

7.2 Încărcătoare 10

8 ECHIPAMENTUL DE SIGURANTĂ....10

8.1 Dispozitivul de protectie pentru discul ferăstrăului.... 10

8.2 Bagheta de împingere....10

9 DESPACHETAREA ŞI ASAMBLAREA 11

9.1 Pozitionarea pe verticală a ferăstrăului circular de banc (Fig. 1, 2a-b)....11

9.2 Fixarea / înlocuirea insertiei de masă (Fig. 3a-b)....11

9.3 Fixarea / înlocuirea cutitului de despicare (Fig. 4-8)....11

9.4 Montarea / schimbarea apărătorii discului de ferăstrău (Fig. 9)....12

9.5 Montarea / schimbarea discului de ferăstrău (Fig. 10)....12

9.6 Depozitarea pieselor fără fixare (Fig. 1)....13

9.7 Racordul extractorului de praf (Fig. 11, 12a-b)....13

9.7.1 Extragerea prafului cu un aspirator umed - uscat (Fig. 11)....13

9.7.2 Extragerea prafului utilizând un sistem de aspirare a prafului și un set de adaptoare pentru extractor....13

10 MOD DE UTILIZARE....13

10.1 Încărcarea accumulatorului....13

10.1.1 Instructiuni de încărcare (Fig. 20b)....13

10.2 Indicator al încărcării accumulatorului (Fig. 20a)....14

10.3 Montarea și demontarea accumulatorului (Fig. 21a – 21b)....14

10.4 Verificati înainte de a porni dispozitivul! 14

10.5 Aspecte privind functionarea....15

10.5.1 Întrerupătorul de pornire / oprire (Fig. 13)....15

10.5.2 Adâncimea / înălțimea de tăiere /(Fig. 14)....15

10.5.3 Opritor parallel 15

10.5.4 Lățimea de tăiere (Fig. 15)....15

10.5.5 Lățimea de tăiere (Fig. 16)....15

10.5.6 Limitatorul transversal (Fig. 18)....16

10.5.7 Reglarea unghiului (Fig. 14)....16

10.5.8 Reglarea extensiei de masă pe lățime (Fig. 19)....16

11 OPERAȚIUNEA DE TĂIERE 17

11.1 Efectuarea tăierilor longitudinale (Fig. 22)....17

11.1.1 Tăierea pieselor de prelucrat înguste (Fig. 23)....17

11.1.2 Tăierea pieselor de prelucrat extrem de înguste (Fig. 24)....17

11.2 Efectuarea tăieturilor înclinate (Fig. 25)....17

11.3 Efectuarea tăieturilor transversale (Fig. 26)....18

12 CURĂȚAREA ȘI ÎNTRETINEREA....18

12.1 Curățarea și întreținerea – prezentare generală.... 18

12.2 Curățarea aparatului 18

13 DEPOZITAREA, TRANSPORTUL....19

13.1 Depozitarea 19

14 DATE TEHNICE 19

15 ZGOMOT 19

POWERPLUS HIGH QUALITY TOOLS

POWDP2580 RO

16 GARANTIE 20
17 MEDIU 20
18 DECLARATIA DE CONFORMITATE 21

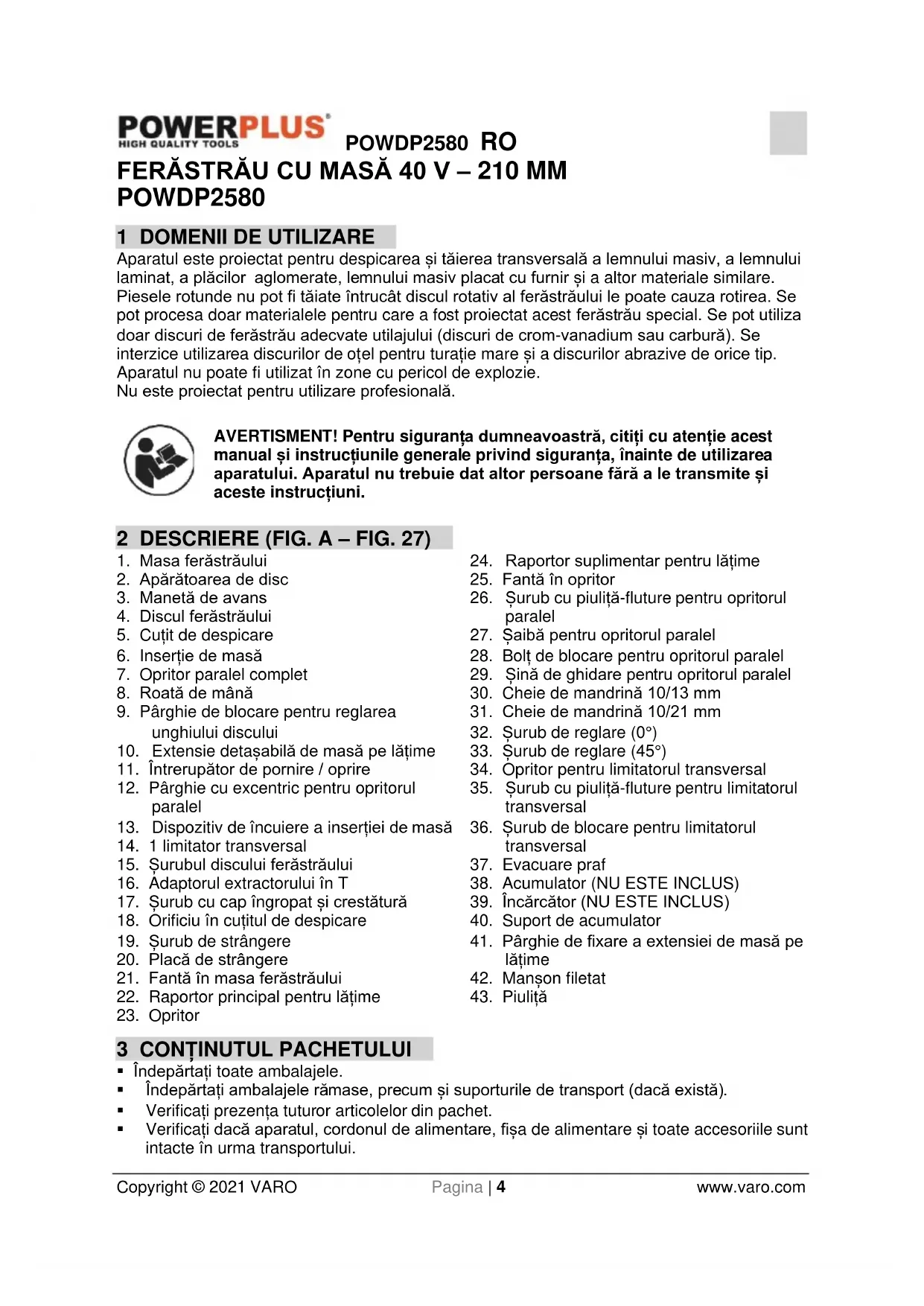

1 DOMENII DE UTILIZARE

Aparatul este proiectat pentru despicarea și tăierea transversală a lemnului masiv, a lemnului laminat, a plăcilor aglomerate, lemnului masiv placat cu furnir și a altor materiale similare.

Piesele rotunde nu pot fi tăiate întrucât discul rotativ al ferăstrăului le poate cauza rotirea. Se pot procesa doar materialele pentru care a fost proiectat acest ferăstrău special. Se pot utiliza doar discuri de ferăstrău adecvate utilajului (discuri de crom-vanadium sau carbură). Se interzice utilizarea discurilor de oțel pentru turație mare și a discurilor abrazive de orice tip.

Aparatul nu poate fi utilizat în zone cu pericol de explozie.

Nu este proiectat pentru utilizare profesională.

AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului. Aparatul nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. A - FIG. 27)

1. Masa ferăstrăului

2. Apărătoarea de disc

3. Manetă de avans

4. Discul ferăstrăului

5. Cuțit de despicare

6. Insertie de masă

7. Opritor paralel complet

8. Roată de mână

9. Pârghie de blocare pentru reglarea unghiului discului

10. Extensie detaşabilă de masă pe lățime

11. Întrerupător de pornire / oprire

12. Pârghie cu excentric pentru opritorul paralel

13. Dispozitiv de încuiere a insertiei de masă

14. 1 limitator transversal

15. Şurubul discului ferăstrăului

16. Adaptorul extractorului în T

17. Șurub cu cap îngropat și crestătură

18. Orificiu în cuțitul de despicare

19. Şurub de strângere

20. Placă de strângere

21. Fantă în masa ferăstrăului

22. Raportor principal pentru lățime

23. Opritor

24. Raportor suplimentar pentru lățime

25. Fantă în opritor

26. Şurub cu piuliță-fluture pentru opritorul paralel

27. Șaibă pentru opritorul paralel

28. Bolt de blocare pentru opritorul paralel

29. Şină de ghidare pentru opritorul paralel

30. Cheie de mandrină 10/13 mm

31. Cheie de mandrină 10/21 mm

32. Şurub de reglare (0°)

33. Şurub de reglare (45°)

34. Opritor pentru limitatorul transversal

35. Șurub cu piuliță-fluture pentru limitatorul transversal

36. Šurub de blocare pentru limitatorul transversal

37. Evacuare praf

38. Acumulator (NU ESTE INCLUS)

39. Încărcător (NU ESTE INCLUS)

40. Suport de accumulator

41. Pârghie de fixare a extensiei de masă pe lățime

42. Manson filetat

43. Piuliţă

3 CONTINUTUL PACHETULUI

- Îndepărtati toate ambalajele.

- Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).

- Verificați prezența tuturor articolelor din pachet.

- Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.

- Păstrați ambalajul până la expirarea perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungile de plastic! Pericol de sufocare!

-Ferăstrău circular cu masă și acumulator

-Apărătoarea de disc

-Manetă de avans

-Separator

-Opritor paralel complet

-Limitator transversal

-Adaptorul extractorului în T

-Cheie de mandrină 10/13

mm

-Cheie de mandrină 10/21 mm

-Furtun de aspirare

-Manual

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual și/sau pe mașină se folosesc următoarele simboluri:

	Semnifică risc de rănire sau de deteriorare a aparatului.		Citiți manualul înainte de utilizare.
	În conformitate cu standardele esențiale de siguranță ale Directivelor europene aplicabile.		Purtați dispozitive de protecție auditivă.
	Purtați echipament de protecție pentru ochi.		Țineți mâinile departe de discuri. Nu atingeți discurile la pornirea unității și în timpul exploatării acesteia.
	Purtați mască în mediile prăfoase.		Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare.
	Temperatură ambiantă maximă 40 °C (numai pentru acumulator).		Feriți de apă încărcătorul și acumulatorul.
	Utilizați acumulatorul și încărcătorul numai în incinte închise.		Nu dați foc acumulatorului sau încărcătorului.

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATELE ELECTRICE

Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și / sau rănirea gravă. Păstrați toate avertismentele de siguranță și instrucțiunile pentru consultare ulterioară. Termenul „aparat electric” utilizat în cadrul avertismentelor de siguranță se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

5.1 Zona de lucru

• Spațiul de lucru trebuie să fie curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.
• Nu utilizati aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.
• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alți privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeti controlul aparatului.

5.2 Siguranța electrică

Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.

• Fișele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel fișa. Nu utilizați niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Fișele si prizele nemodificate reduc riscul de electrocutare mortală.
• Évitați contactul cu suprafețe împământate, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.
• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală creste în cazul în care apa pătrunde în interiorul aparatului electric.
• Nu deteriorați cablul. Nu utilizați niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în miscare. Cablurile deteriorate sau încălcite cresc riscul de electrocutare mortală.
• Când aparatul electric funcționează în exterior, utilizați un prelungitor adecvat folosirii în exterior. Utilizarea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.
• Dacă trebuie utilizat aparatul electric în medii umede, utilizați o priză protejată cu disjunctor bipolar. Utilizarea unui disjunctor bipolar reduce riscul de electrocutare mortală.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu utilizați un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.
• Utilizați echipament de siguranță. Purtați întotdeauna elemente de protectie pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protectiile auditive, reduce rănirile.
• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectată înainte de a conecta aparatul la priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.
• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsate prinse de o piesă rotativă a aparatului electric pot provoca rănirea dumneavoastră.
• Nu vă întindeți. Trebuie să aveți permanent sprijin și echilibru pe sol. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în miscare.

- Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Utilizarea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Utilizarea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Utilizați aparatul electric conform destinației sale. Utilizarea în mod corespunzător a aparatului electric va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput. Nu utilizați aparatul electric dacă întrerupătorul nu îl pornește sau oprește. Orice aparat cu întrerupător stricat este periculos și trebuie reparat.
• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita aparatul electric. Astfel de măsuri de prevenire reduc riscul de a porni accidental aparatul electric.
• Depozitați aparatele oprite departe de îndemâna copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele electrice sunt potențial periculoase dacă sunt folosite de persoane neinstruite.
• Întreținerea. Verificați alinierea și conectarea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului electric. Dacă este deteriorat, reparați aparatul înainte de a-l utiliza. Multe accidente sunt cauzate de folosirea de aparate electrice prost întretinute.
• Păstrați piesele de tăiere ascuțite și curate. Sculele de tăiere întreținute corespunzător, având discuri de tăiere ascuțite, fac mai greu priză și sunt mai usor de controlat.
• Utilizați aparatul electric, accesoriiile și sculele de tăiere etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Utilizarea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații potențial periculopase.

5.5 Utilizarea și întreținerea acumulatorului aparatului electric

• Pentru reîncărcare utilizați numai încărcătorul specificat de producător. Un încărcător corespunzător pentru un anumit tip de accumulator poate prezenta pericol de incendiu la utilizarea cu un alt accumulator.
• Utilizați aparatul numai împreună cu accumulatorul specificat. Utilizarea oricărui alt tip de accumulator poate prezenta pericol de rănire și de incendiu.
• Feriți acumulatorii neutilizați de orice obiecte metalice, cum ar fi agrafele pentru hârtie, monedele, cheile, cuiele, şuruburile sau orice alte obiecte metalice mici care pot face contactul între borne. Scurtcircuitarea bornelor poate cauza arsuri sau incendiu.
  În condiții necorespunzătoare, este posibilă expulzarea lichidului din accumulator. Evitați contactul cu lichidul. În caz de contact accidental, spălați cu apă. În caz de pătrundere a lichidului în ochi, solicitați asistență medicală. Lichidul expulzat din accumulator poate provoca ibratații sau arsuri.
• Nu utilizați acumulatorul sau unealta dacă sunt deteriorate sau modificate. Acumulatorii deteriorați sau modificați pot avea comportament imprevizibil, ducând la incendiu, explozie sau pericol de vătămare.
• Nu expuneți acumulatorul sau unealta la incendiu sau temperaturi excesive. Expunerea la incendiu sau temperaturi peste 130 °C poate provoca explozia.
• Urmați instrucțiunile de încărcare și nu încărcați acumulatorul sau unealta la temperaturi care depășesc intervalul de temperaturi indicat în instrucțiuni. Încărcarea în condiții necorespunzătoare sau la temperaturi care depășesc intervalul de temperaturi indicat poate deteriora acumulatorul și poate creste pericolul de incendiu.

5.6 Service

- Reparați aparatul la un tehnician autorizat, utilizând doar piese de schimb standard. Astfel, se va păstra siguranța în funcționare a aparatului.

6 AVERTISMENTE DE SIGURANTĂ SUPLIMENTARE

6.1 Avertismente aferente apărătorilor

• Păstrați montate la locul lor apărătorile. Apărătorile trebuie să fie funcționale și trebuie montate în mod corespunzător.
• Utilizați întotdeauna apărătoarea de lamă și cuțitul de despicat pentru fiecare operațiune de perforare.
• Montați la loc sistemul de apărători imediat după finalizarea unei operațiuni (cum ar fi tăierea de muchii) care necesită demontarea apărătorii și a cuțitului de despicat.
• Verificați ca lama să nu atingă apărătoarea, cuțitul de despicat sau piesa de prelucrat, înainte de pornirea de la comutator.
• Reglați cuțitul de despicat conform celor descrise în acest manual de utilizare.
• Pentru funcționare, cuțitul de despicat trebuie să pătrundă în piesa de prelucrat.
• Utilizați discul de ferăstrău corespunzător pentru cuțitul de despicat.

6.2 Avertismente aferente procedurilor de tăiere

Nu țineți degetele sau măinile în apropierea sau în prelungirea discului de ferăstrău.

• Puneti în contact piesa de prelucrat cu discul de ferăstrău sau cu dispozitivul de tăiere pe directia de rotatie.
• Nu utilizati niciodată raportorul pentru a avansa piesa de prelucrat în timpul despicării și nu utilizati ghidajul longitudinal ca opritor longitudinal la debitarea longitudinală cu raportorul.
• Pentru despicare, forța de avans al piesei de prelucrat trebuie aplicată între ghidaj și discul ferăstrăului. Utilizați o baghetă de împingere atunci când distanța dintre ghidaj și discul ferăstrăului este mai mică de 150 mm; utilizați un bloc de împingere atunci când această distanță este mai mică de 50 de mm.
• Utilizați doar bagheta de împingere furnizat de către producător sau fabricată în conformitate cu instructiunile.
• Nu utilizati niciodată o baghetă de împingere deteriorată sau seționată.
• Nu lucrați niciodată cu mâna liberă. Utilizați întotdeauna fie ghidajul longitudinal, fie raportorul pentru a poziționa și pentru a ghida piesa de prelucrat.
• Nu vă întindeți și nu vă aplecați peste disc în timpul rotirii.
• Asigurați susținere suplimentară pentru piesa de prelucrat în partea din spate și/sau părțile laterale ale mesei ferăstrăului pentru piesele de prelucrat lungi și/sau late, pentru a le mentine orizontale.
• Avansați piesa de prelucrat cu viteză uniformă. Nu îndoiti și nu răsuciți piesa de prelucrat. În cazul blocării, opriți imediat aparatul, scoateți-l din priză, apoi deblocați-l.
• Nu îndepărtați resturile materialului debitat în timpul funcționării ferăstrăului.
• Utilizați un ghidaj suplimentar aflat în contact cu suprafața mesei atunci când despicați piese de prelucrat mai subțiri de 2 mm.

6.3 Cauzele reculului și avertismente aferente

Reculul este o mișcare neprevăzută a piesei de prelucrat cauzată de prinderea sau blocarea discului sau de linia de tăiere aliniată necorespunzător față de disc sau de fixarea unei părți a piesei de prelucrat între disc și ghidajul longitudinal sau alt obiect fix.

Cel mai frecvent în cazul reculului, piesa de prelucrat este ridicată de pe tablă de către partea din spate a discului și este propulsată către operator.

Reculul rezultă din utilizarea necorespunzătoare a ferăstrăului și/sau din proceduri de utilizare sau condiții incorecte și poate fi evitat prin luarea măsurilor de precauție adecvate, după cum se arată mai jos.

• Nu stați niciodată direct în linia de tăiere a discului de ferăstrău. Așezați-vă întotdeauna pe aceeasi latură a discului de ferăstrău cu ghidajul.
• Nu vă întindeți și nu staționați în partea din spate a discului de ferăstrău pentru a trage sau pentru a sustine piesa de prelucrat.
• Nu tineti si nu apăsati piesa de prelucrat în timpul debitării acesteia.
• Aliniati ghidaiul paralel cu discul ferăstrăului.
  Utilizați o placă „featherboard” pentru a ghida piesa de prelucrat față de masă și ghidaj atunci când realizați tăjeri fără perforare, cum ar fi tăjerile de muchii.
• Fiți extrem de atent atunci când faceți o tăiere în zonele fără vizibilitate ale pieselor de prelucrat asamplate.
• Asezați pe suporturi panourile de mari dimensiuni pentru a minimiza pericolul de blocare și recul al discului.
• Fiți extrem de atent atunci când tăiați o piesă de prelucrat care este răsucită, cu noduri, îndoită sau nu are o riglă de precizie pentru ghidarea acesteia cu raportor sau de-a lungul ghidajului.
• Nu tăiati niciodată mai multe piese de prelucrat stivuite vertical sau orizontal.
• La repornirea ferăstrăului cu discul în piesa de prelucrat, centrați discul în tăietură astfel încât dintii discului să nu intre în material.
• Păstrați discurile curate, ascuțite și în cantitate suficientă. Nu utilizați niciodată discuri îndoite sau discuri cu crăpături sau cu dinti rupti.

6.4 Avertismente aferente utilizării mesei de ferăstrău

• Opriti ferăstrăul și scoateți acumulatorul atunci când demontați inserția de masă, atunci când înlocuii discul sau faceți reglaje la cuțitul de despicare sau la apărătoarea de disc; de asemenea, atunci când lăsati aparatul nesupravegheat.
• Nu lăsați niciodată aparatul nesupravegheat în timpul funcționării. Opriți-l și nu plecați de lângă aparat până când nu s-a oprit complet.
• Amplasați masa ferăstrăului într-un spațiu bine iluminat și plan, unde puteți avea sprijin stabil pe picioare și echilibru. Aceasta trebuie instalat într-un loc ce oferă spațiu suficient pentru manipularea cu usurintă a piesei de prelucrat.
• Curățați și îndepăratați cu regularitate rumegușul de sub masă și/sau din dispozitivul de colectare a prafului.
  ■ Masa ferăstrăului trebuie fixată în sigurantă.
  Înainte de pornirea ferăstrăului, îndepărtati de sub masă uneltele, deseurile de lemn, etc.
• Utilizați întotdeauna discuri având forma și dimensiunea alezajului central corectă (diamant /vs / rotund).
• Nu utilizati niciodată discuri deteriorate sau montate necorespunzător cu elemente cum ar fi flanse, saibe, bolturi sau piulite.
• Nu vă asezati niciodată pe masa ferăstrăului si nu vă urcati pe ea cu picioarele.
• Asigurați-vă că discul de ferăstrău este montat astfel încât să se rotească în direcția corespunzătoare. Nu utilizați discuri de polizare, perii de sărmă sau discuri abrazive la masa ferăstrăului.

7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE

Folosiți doar acumulatori și încărcătoare aplicabile pentru această unealtă.

7.1 Acumulatorii

• Nu încercati deschiderea sub niciun motiv.

• Nu depozitati în locuri unde temperatura poate depăsi 40 °C.
  Încărcati numai la temperaturi ambiante între 4 °C si 40 °C.

• Depozitați acumulatorii într-un spațiu uscat și răcoros (5 °C-20 °C). Nu depozitați niciodată acumulatorii descărcați.

• Este recomandată descărcarea și reîncărcarea cu regularitate a accumulatorilor Li-ion (de cel puțin 4 ori pe an). Nivelul ideal de încărcare a accumulatorilor Li-ion în vederea depozitării pe termen lung este de 40% din capacitatea sa.
• La eliminarea accumulatorilor, respectati instructiunile din capitolul „Protectia mediului”.
• Evitați producerea de scurtcircuite. La conectarea directă sau accidentală, prin intermediul unor obiecte metalice, a bornelor pozitivă (+) și negativă (-), accumulatorul este scurtcircuitat și se va produce un curent de intensitate ridicată, care poate provoca ruperea sau aprinderea carcasei.
• Nu încălziți. La încălzirea accumulatorilor la peste 100 °C, garniturile de etanșare și izolare și alte componente din polimeri se pot deteriora, provocând scurgeri de electrolit și / sau scurtcircuite interne, care generează căldură și provoacă ruperea sau aprinderea. De asemenea, nu aruncați acumulatorii în foc. Pericol de incendiu, explozie și / sau arsuri grave.
• În condiții extreme se pot produce scurgeri din accumulatori. În caz că se observă lichid pe suprafața bateriei, procedați după cum urmează:

- Stergeti cu atentie lichidul cu o cârpă. Evitați contactul cu pielea.

-În caz de contact cu pielea sau cu ochii, urmati instructiunile de mai jos:

√ Clătiți imediat cu apă. Neutralizați cu un acid slab, cum ar fi sucul de lămâie sau oțetul.
√ În caz de contact cu ochii, clătiți cu apă curată din abundență, timp de cel puțin 10 minute. Prezentați-vă la medic.

Pericol de incendiu! Evitați scurtcircuitarea bornelor unui accumulator desprins. Nu dati foc accumulatorului.

7.2 Încărcătoare

• Nu încercati încărcarea bateriilor nere încărcabile.
• Înlocuiti imediat cablurile defecte.
  ■ Feriți încărcătorul de apă.
• Nu deschideti încărcătorul.
• Nu testati încărcătorul.
  Încărcătorul este destinat numai utilizării în interior.

8 ECHIPAMENTUL DE SIGURANTĂ

8.1 Dispozitivul de protectie pentru discul ferăstrăului

Dispozitivul de protectie pentru discul ferăstrăului (2) îl protejează pe utilizator de atingerea accidentală a discului ferăstrăului și de fragmentele de material proiectate. Dispozitivul de protectie a discului ferăstrăului

8.2 Bagheta de împingere

Bagheta de împingere (3) se folosește în prelungirea mâinii și îl protejează pe utilizator de atingerea accidentală a discului ferăstrăului. Bagheta de împingere trebuie utilizată întotdeauna atunci când intervalul dintre limitator și disc este mai mic de 120 mm.

9 DESPACHETAREA ŞI ASAMBLAREA

Avertisment: Scoateți întotdeauna accumulatorul atunci când faceți ajustări!

• Scoateți ferăstrăul circular de banc din ambalaj și verificați dacă nu s-au produs deteriorări la transport.
  ■ Mașina trebuie așezată într-o poziție stabilă, de ex. fixată ferm cu şuruburi pe pardoseală.
• Toate capacele și dispozitivele de siguranță trebuie montate corespunzător înainte de pornirea mașinii.
• Discul ferăstrăului trebuie să se poată roti liber.
• La lucrul cu lemn deja procesat, atenție la corpurile străine, cum ar fi cuie, şuruburi etc.
  Înainte de a actiona intrerupătorul de pornire / oprire, verificați dacă discul ferăstrăului este montat corect, iar piesele în mișcare ale mașinii se pot misca cu ușurință.

Notă: Dacă lipsește vreo componentă sau este deteriorată, anunțați comerciantul.

9.1 Pozitionarea pe verticală a ferăstrăului circular de banc (Fig. 1, 2a-b)

Fixați adaptorul extractorului în T (16) în spatele aparatului. În acest scop, desfaceți și scoateți şurubul cu cap îngropat și crestătură (17) și împingeți adaptorul extractorului în T (16) pe racordul de praf (37). Asigurați adaptorul extractorului (16) și racordul de praf (37) cu şurubul cu cap îngropat și crestătură (17).
- Important! Cele două chei de mandrină (30, 31) pot fi depozitate pe marginea capacului inferior al discului ferăstrăului (vezi Fig. 1). Păstrați la îndemână cele două chei de mandrină, pentru fixarea inserției de masă (6) și a cuțitului de despicare (5).

9.2 Fixarea / înlocuirea insertiei de masă (Fig. 3a-b)

• Pentru a evita pericolul crescut de accidente, inserția de masă trebuie înlocuită ori de câte ori este uzată sau deteriorată.
  ■ Scoateti apărătoarea discului ferăstrăului (2) (vezi 9.4).
• Aşezatî marginea de 10 mm a uneia dintre cheile de mandrină (30, 31) pe discul rotativ (13).
  Rotiți în sens invers orar insertia de masă (13) cu cheia de mandrină pentru a elibera insertia de masă.
  ■ Scoateți insertia uzată de masă (6).
• Fixați noua insertie de masă urmând invers procedura de mai sus.

9.3 Fixarea / înlocuirea cutitului de despicare (Fig. 4-8)

■ Scoateți apărătoarea de disc (2) și inserția mesei (6) (vezi 9.4, 9.2).
Utilizați roata de mână (4) pentru a regla discul (4) la înălțimea maximă de tăiere, apoi aduceti și blocați în poziția 0°.
- Slăbiti șurubul de strângere (19) până când spațiul liber dintre placa de strângere (20) și suprafața de susținere opusă este de aproximativ 5 mm. Atenție! Nu desfaceți complet placa de strângere (20).
- Introduceti cuțitul de despicare (5) în spațiul liber, împingeti complet spre dreapta jos, apoi asigurati cu șurubul de strângere (19). Verificati cuțitul de despicare să fie fixat corespunzător, să nu se clatine.
- Cuțitul de despicare (5) trebuie poziționat central, pe o linie imaginară ce se prelungește în spatele discului ferăstrăului (4), astfel încât materialul să nu se poată bloca.
- Spațiul liber dintre disc (4) și cuțitul de despicare (4) trebuie să fie de 5 - 8 mm (Fig. 7).
■ Montați la loc insertția de masă (6) și apărătoarea de disc (2) (vezi 9.2, 9.4).

9.4 Montarea / schimbarea apărătorii discului de ferăstrău (Fig. 9)

• Montați apărătoarea discului ferăstrăului (2) pe cuțitul de despicare (5) astfel încât șurubul să ajungă prin orificiul (18) în cuțitul de despicare.
• Apoi introduceti şurubul pe apărătoarea discului (2), prin orificiul (18) și strângeti-l.
• Important! Adâncimea maximă la care se poate fixa șurubul a fost reglată din fabrică, astfel încât apărătoarea de disc (2) să se poată misca permanent liber.

Avertisment! Apărătoarea de disc (2) trebuie să coboare întotdeauna automat către piesa de prelucrat sub propria sa greutate.

9.5 Montarea / schimbarea discului de ferăstrău (Fig. 10)

Înainte de înlocuirea discului de ferăstrău: Scoateți acumulatorul din echipament.

• Purtatii mănuși de lucru pentru a preveni rănirea în momentul schimbării discului de ferăstrău.
• Utilizați roata de mână (8) pentru a regla discului ferăstrăului (4) la înălțimea maximă de tăiere.
• Scoateți apărătoarea de disc, insertia de masă și cuțitul de despicare (vezi 9.4, 9.2, 9.3).
• Desfaceți şurubul (15) cu o cheie (30) aplicată pe şurubul (15) în sine și a doua cheie (31) pe axul motorului, pentru contrapresiune.
• Atentie! Rotiți șurubul (15) în direcția de rotație a discului ferăstrăului.
  ■ Scoateți flança exteriorară și trageți discul vechi (4) de pe flança interiorară.
  Înainte de montarea unui disc nou, curățați temeinic flanșa discului.
• Fixați și strângeti în ordine inversă discul nou (4).
• Important! Observați direcția de rotație. Unghiul de tăiere al dinților trebuie îndreptat către direcția
• de functionare, adică spre înainte (vezi săgeata de pe apărătoarea de disc).
• Fixați la loc și reglați cuțitul de despicat, insertia de masă și discul ferăstrăului (vezi 9,3, 9.2, 9.4).
  Înainte de a relua lucrul cu ferăstrăul, verificați dacă toate dispozitivele de siguranță sunt montate corespunzător și în bună stare de funcționare.

Avertisment! La fiecare schimbare a discului, verificați dacă apărătoarea de disc (2) se deschide și se închide la loc după cum a fost proiectată. Verificați și dacă discul ferăstrăului (4) se rotește liber în apărătoarea sa (2).

Avertisment! La fiecare înlocuire a discului de ferăstrău (4), verificați dacă acesta se rotește liber în inserția de masă (6), atât la reglarea perpendiculară cât și la cea de 45°.

Avertisment! Trebuie să înlocuiti inserția de masă (6) imediat dacă s-a uzat sau dacă este deteriorată (vezi 9.2).

Avertisment! Schimbarea și alinierea discului de ferăstrău (4) trebuie efectuate în mod corespunzător.

9.6 Depozitarea pieselor fără fixare (Fig. 1)

Atunci când nu sunt utilizate, limitatorul transversal (14), maneta de avans (3) și cele două chei (30, 31) pot fi asigurate ca în Fig. 2.

9.7 Racordul extractorului de praf (Fig. 11, 12a-b)

Producătorul furnizează un racord pentru extractorul de praf de pe adaptorul extractorului în T de pe carcasă (16) și de pe apărătoarea de disc (2).

9.7.1 Extragerea prafului cu un aspirator umed - uscat (Fig. 11)

• Aspiratorul umed - uscat nu este livrat împreună cu produsul ci este disponibil ca accesoriu.
• Racordati aspiratorul umed - uscat la adaptorul extractorului în T de pe carcasă (16).

9.7.2 Extragerea prafului utilizând un sistem de aspirare a prafului și un set de adaptoare pentru extractor

• Produsul este livrat cu un set de adaptoare pentru extractorul T, cu furtun de aspirare (a) și adaptor (b) sau cu un sistem de aspirare.
• Cu o şurubelniţă cu cap în cruce desfaceti şurubul de pe capacul (16) al apărătorii de disc (2).
• Scoateți capacul (16) de la apărătoarea discului de ferăstrău (2).
• Racordati adaptorul (b) la adaptorul extractorului de pe carcasă (16).
• Cuplați apărătoarea de disc (2) și adaptorul (b) la furtunul de aspirare (a).
• Acum se poate racorda un sistem de aspirare la adaptorul cu diametrul de 100 de mm (b).

10 MOD DE UTILIZARE

10.1 Încărcarea accumulatorului

Acumulatorul ferăstrăului alternativ a fost livrat descărcat, pentru a evita eventualele probleme. Trebuie să îl încărcați înainte de utilizare.

Notă: Acumulatorul nu se va încărca complet la prima încărcare. Pentru o încărcare completă, lăsați-l să funcționeze mai multe cicluri complete încărcare – descărcare. Acumulatorul trebuie utilizat doar la interior.

După utilizarea normală, este necesară încărcarea timp de aproximativ o oră pentru ca accumulatorul să fie încărcat complet.

Acumulatorul se va încălzi ușor în timpul încărcării. Acest lucru este normal și nu indică o problemă.

Nu așezați încărcătorul în locuri foarte calde sau foarte reci. Cel mai bine este să fie așezat la temperatura camerei. După încărcarea completă a accumulatorului, deconectați încărcătorul de la priză și scoateți accumulatorul din încărcător.

Notă:

1. Lăsati accumulatorul să se răcească complet înainte de a-l încărca.
2. Verificați acumulatorul înainte de încărcare. Nu încărcați un accumulator crăpat sau care prezintă scurgeri.

10.1.1 Instructiuni de încărcare (Fig. 20b)

Conectați încărcătorul la priza de curent:

• Verde aprins continuu: gata de încărcare.
• Roșu intermitent: în curs de încărcare.
• Verde aprins continuu: încărcat.

- Verde și roșu aprinse continuu: acumulatori deteriorați sau încărcător deteriorat.

Notă: Dacă accumulatorul nu se potrivește, deconectați-l și verificați dacă accumulatorul este modelul corect pentru acest încărcător, ca în tabelul de specificații. Nu încărcați niciun alt accumulator care nu se cuplează perfect la încărcător.

1. Verificați frecvent încărcătorul și setul de acumulatori în timp ce acestea sunt conectate.
2. Scoateți din priză încărcătorul și deconectați-l de la setul de accumulatori la terminarea încărcării.
3. Lăsați setul de accumulatori să se răcească total înainte de utilizare.
4. Tineți încărcătorul și setul de accumulatori în interior, dar nu la îndemâna copiilor.

NOTĂ: Dacă accumulatorul este fierbinte după utilizarea prelungită în aparat, lăsați-l să se răcească până la temperatura camerei înainte de reîncărcare. În acest mod veți prelungi durata de utilizare a accumulatorilor.

NOTĂ: Scoateți acumulatorul din stativul încărcătorului cu ajutorul degetelor, apăsați pe butonul de eliberare a acumulatorului și extrageți, simultan, acumulatorul.

10.2 Indicator al încărcării accumulatorului (Fig. 20a)

Pe setul de accumulatori există indicatoare de încărcare a accumulatorului, puteți verifica starea de încărcare a accumulatorului apăsând butonul (10). Înainte de utilizarea aparatului, apăsați declanșatorul comutator pentru a verifica dacă accumulatorul este suficient de încărcat pentru funcționare corespunzătoare.

Cele 3 LED-uri pot indica starea nivelului de încărcare a accumulatorului:

3 LED-uri aprinse: Acumulator încărcat complet.

2 LED-uri aprinse: Acumulator încărcat 60%.

1 LED aprins: Acumulator aproape descărcat.

10.3 Montarea și demontarea accumulatorului (Fig. 21a – 21b)

AVERTISMENT: Înainte de a efectua reglaje, asigurați-vă că mașina este oprită, iar comutatorul de selecție a direcției este în poziția centrală.

• Tineți unealta cu o mână și setul de accumulatori (38) cu cealaltă mână.
• Pentru instalare: împingeti și glisați setul de accumulatori în compartimentul dedicat, asigurându-vă că mecanismul de deschidere din partea din spate a accumulatorului se fixează în poziție și că accumulatorul este securizat înainte de începerea lucrului.
• Pentru scoatere: Apăsați mecanismul de deschidere a compartimentului acumulatorului și simultan trageti afară setul de accumulatori.

Pericol de rănire! În eventualitatea unei defectiuni, apăsați imediat întrerupătorul de pornire / oprire și scoateți acumulatorul.

10.4 Verificați înainte de a porni dispozitivul!

Pericol de rănire! Dispozitivul poate fi pus în funcțiune doar dacă nu este defect. Dacă o componentă este defectă, acest lucru reprezintă un pericol și componenta trebuie înlocuită înainte de a folosi din nou dispozitivul.

Pentru a vă asigura că dispozitivul este în stare de funcționare sigură, verificați:

• Verificati dacă nu există defectiuni vizibile.
• Verificati dacă toate componentele sunt corect montate.
• Verificati dacă echipamentul funcționează corect.
• Verificati dacă discul ferăstrăului funcționează liber.
• Verificați dacă şurubul de reglare pentru setarea unghiului de înclinare este strâns.

10.5 Aspecte privind functionarea

10.5.1 Întrerupătorul de pornire / oprire (Fig. 13)

Întoarceți în sus întrerupătorul de pornire / oprire (11) pentru a pomi ferăstrăul. Așteptați ca discul să atingă turația maximă înainte de a începe tăierea.

Pentru a opri ferăstrăul, eliberați întrerupătorul de pornire/oprire (11).

10.5.2 Adâncimea / înălțimea de tăiere /(Fig. 14)

Rotiți roata de mână (8) pentru a regla discul (4) la adâncimea / înălțimea de tăiere dorită.

Rotiți în sens invers orar:

Pentru a reduce înălțimea de tăiere.

Rotiți în sens orar:

Pentru a creşte înălțimea de tăiere.

10.5.3 Opritor paralel

Opritorul paralel (7) trebuie utilizat la tăierea longitudinală a pieselor de prelucrat din lemn.

10.5.4 Lățimea de tăiere (Fig. 15)

• Opritorul paralel (7) livrat împreună cu produsul trebuie utilizat împreună cu opritorul (23) pentru efectuarea de tăieri longitudinale în materiale subțiri (vezi Fig. 15a).
• Pentru a strânge opritorul (23) pe opritorul paralel (7) trebuie să slăbiti cele două șuruburi cu piuliță-fluture (26). Apoi înfiletați opritorul (23) în fanta (25) cu bolțuri de blocare (28) și asigurați-l cu șaibele (27) și piulițe-fluture (26).
• Opritorul paralel (7) trebuie utilizat fără opritor (23) atunci când efectuați tăieri longitudinale în piese de prelucrat din lemn (vezi Fig. 15b). În acest scop, bolțurile de blocare (28), șaibele (27) și piulițele-fluture (26) trebuie scoase și ele.

Avertisment! În timpul utilizării, opritorul (23) trebuie întotdeauna înșurubat pe lateralul opritorului paralel (7) îndreptat către discul ferăstrăului.

10.5.5 Lățimea de tăiere (Fig. 16)

• Opritorul paralel (7) poate fi montat pe oricare latură a mesei ferăstrăului (1).
• Opritorul paralel (7) trebuie montat în șina de ghidare (29) a mesei ferăstrăului (1).
• Puteti fixa opritorul paralel (7) în poziția dorită apăsând pârghia cu excentric (12).

Atunci când extensia de masă pe lățime (10) este retras și/sau pentru lățimi de tăiere mai mici de 25 cm:

utilizați raportorul principal (22) de pe şina de ghidare (29) pentru a ajusta opritorul paralel (7) la dimensiunea dorită.

Atunci când extensia de masă pe lățime (10) este prelungită și/sau pentru lățimi de tăiere mai mari de 25 cm:

• utilizați raportorul principal (22) pentru a ajusta opritorul paralel (7) la unghiul pentru 25 cm și asigurati-l cu pârghia cu excentric (12).
• Pentru a crește apoi lățimea de tăiere, ajustați restul lățimii de tăiere extrăgând extensia de masă pe lățime (10)
• Citiți reglajul total al lățimii de tăiere care a fost setat pe raportorul suplimentar (24). Important! Pentru a asigura corectitudinea dimensiunii de tăiere pe raportorul suplimentar

(24), opritorul paralel (7) trebuie reglat la dimensiunea definită, de 25 cm, pe raportorul principal.

Reglarea lungimii limită (Fig. 17)

• Opritorul (23) poate fi deplasat pe lungime, pentru a evita blocarea piesei de prelucrat.
  Regula de bază: capătul din spate al opritorului ajunge pe linia imaginară care începe
• aproximativ în centrul discului și merge la un unghi de 45° către partea din spate.
• Setarea lățimii de tăiere dorite:
  o slăbiți piulițele-fluture (26) și împingeți către înainte opritorul (23) până la linia imaginară la 45°.
  o Strângeti la loc piulițele-fluture (26).

10.5.6 Limitatorul transversal (Fig. 18)

Limitatorul transversal (14) trebuie utilizat la tăierea transversală a pieselor de prelucrat din lemn.

Glisați limitatorul transversal (14) în fanta (21) a mesei ferăstrăului.
■ Slăbiti şurubul de blocare (36).
- Rotiti opritorul (34) până când săgeata indică unghiul dorit.
Strângeti la loc şurubul de strângere (36).
- Verificați spațiul liber dintre opritor (34) și discul ferăstrăului (4).
- Avertisment! Nu împingeti opritorul (34) prea mult către discul ferăstrăului. Distanța dintre opritor (34) și discul ferăstrăului (4) trebuie să fie de cca. 2 cm.
- Dacă este necesar, slăbiti cele două piulite-fluture (35) și ajustați opritorul (34).
- Strângeti la loc piulitele-fluture (35).

10.5.7 Reglarea unghiului (Fig. 14)

• Slăbiti pârghia de blocare (9) (vezi Fig. 14a).
• Pentru a ajusta unghiul discului de ferăstrău, împingeți roata de mână (8) până când cursorul este aliniat cu reglajul unghiular dorit, pe raportor.
  Asigurați unghiul strângând pârghia de blocare (9) (vezi Fig. 14b).
• Dacă este necesar, opritorul de capăt pentru reglarea unghiului discului de ferăstrău poate fi reajustat pentru 0° și 45°. În acest scop, reglați cele două şuruburi de ajustare (32) și (33).

10.5.8 Reglarea extensiei de masă pe lătime (Fig. 19)

• Extensia de masă pe lățime (10) de pe masa ferăstrăului (1) poate fi extrasă către dreapta.
• Pârghia de fixare (41) trebuie îndreptată invers față de ferăstrăul circular cu masă, pentru a permite deplasarea extensiei de masă (10) (vezi Fig. 19a).
• Pentru a încuia într-o anumită poziție extensia de masă (10), pârghia de fixare (41) trebuie îndreptată către unealtă (vezi Fig. 19b).
• Dacă se utilizează opritorul paralel atunci când este prelungită extensia de masă (10), opritorul paralel (7) trebuie reglat la dimensiunea de 25 cm pe raportorul principal (22).

Pericol! Dacă opritorul paralel (7) nu este asigurat corespunzător, acest lucru ar putea provoca recul.

Avertisment! Ori de câte ori se prelungește extensia de masă pe lățime, verificați ca piesa de prelucrat să fie așezată în siguranță pe masa ferăstrăului și să nu se blocheze.

- Dacă este necesar, forța de strângere a pârghiei de fixare (41) poate fi reajustată. În acest scop, slăbiti piulița (43) și înfiletați manșonul filetat (42) în interior sau în exterior cât de mult este necesar până când obțineți rezultatul dorit. Apoi asigurați la loc manșonul filetat (42) cu piulița (43).

11 OPERATIUNEA DE TĂIERE

Avertisment! După fiecare reglare, se recomandă efectuarea unei tăieturi de încercare, pentru a verifica noile reglaje.

Avertisment! După pornirea ferăstrăului, așteptați ca discul să atingă viteza maximă de rotație înainte de a începe tăierea.

Avertisment! Atenție sporită la începerea tăierii!

Avertisment! Nu utilizati echipamentul fără funcția de aspirare.

Avertisment! Verificați cu regularitate și curățați canalele de aspirare.

11.1 Efectuarea tăierilor longitudinale (Fig. 22)

• Tăierea pe lungime (numită și despicare) se referă la utilizarea ferăstrăului pentru tăieturi pe direcția fibrelor lemnului. Apăsați una dintre muchiile piesei de prelucrat pe opritorul paralel (7), în timp ce partea plată se sprijină pe masa ferăstrăului (1). Apărătoarea (2) trebuie coborată întotdeauna pe piesa de prelucrat. La tăierea longitudinală, poziția de lucru nu trebuie să fie pe direcția de tăiere.
• Reglați opritorul paralel (7) conform cu înălțimea piesei de prelucrat și cu lățimea dorită (vezi 10.2.3).
• Porniți ferăstrăul.
• Aşezati palmele (cu degetele apropiate) pe piesa de prelucrat și împingeți piesa de-a lungul opritorului paralel (7), către disc (4).
  Ghidați lateral cu mâna stângă sau dreaptă (în funcție de poziția opritorului paralel) numai până la marginea din față a apărătorii.
• Împingeti întotdeauna piesa până la capătul cuțitului de despicare (5).
• Piesa tăiată rămâne pe masa ferăstrăului (1) până când discul (4) revine în poziția de repaus.
• Împiedicati căderea pieselor de prelucrat de lungime mare la încheierea unei tăieri (de ex. cu ajutorul unui suport pe role etc.).

11.1.1 Tăierea pieselor de prelucrat înguste (Fig. 23)

Utilizați întotdeauna maneta de avans (3) la tăierea pe lungime a pieselor de prelucrat sub 150 mm lățime. Ferăstrăul este prevăzut cu o manetă de avans! Înlocuți imediat manetele de avans uzate sau deteriorate.

11.1.2 Tăierea pieselor de prelucrat extrem de înguste (Fig. 24)

• La tăierea pe lungime a pieselor de prelucrat cu lățime sub 50 mm este obligatorie utilizarea unei manete de avans.
  În acest caz se recomandă utilizarea feței inferioare de ghidare a opritorului paralel.

11.2 Efectuarea tăieturilor înclinate (Fig. 25)

• Tăieturile înclinate trebuie efectuate întotdeauna cu ajutorul opritorului paralel (7).

• Dacă înclinați către stânga discul ferăstrăului (4) atunci când efectuați tăieri unghiulare, poziționați opritorul paralel (7) către partea dreaptă a discului ferăstrăului (4). Ghidați piesa de prelucrat între discul ferăstrăului (4) și opritorul paralel (7).
  ■ Reglați discul (4) la unghiul dorit (vezi 10.2.7).

• Reglați opritorul paralel (7) în conformitate cu lățimea și înălțimea piesei de prelucrat (vezi 10.5.3).
  ■ Efectuați tăierea conform lățimii piesei de prelucrat (vezi 11.1.1, 11.1.2).

11.3 Efectuarea tăieturilor transversale (Fig. 26)

• Glisați limitatorul transversal (14) într-una dintre fantele (21) din masă și reglați la unghiul dorit (vezi 10.5.6). Apăsați ferm piesa de prelucrat pe limitatorul transversal (14).
  ■ Porniti ferăstrăul.
• Împingeți limitatorul transversal (14) și piesa de prelucrat către discul ferăstrăului pentru efectuarea tăieturii.

Avertisment! Tineți întotdeauna de partea ghidată a piesei de prelucrat.

• Nu tineti niciodată de partea care trebuie tăiată.
• Împingeti către înainte limitatorul transversal (14) până când piesa de prelucrat este tăiată complet.
• Opriti ferăstrăul. Nu îndepărtati partea tăiată până când nu s-a oprit complet discul.

12 CURĂȚAREA ȘI ÎNTRETINEREA

12.1 Curățarea și întreținerea – prezentare generală înainte de fiecare utilizare

Ce?	Cum?
Verificați poziția și fixarea discului.	Schimbați discul.
Verificați cutia de rumeguș/praf a dispozitivului de protecție a discului.Înlăturați la nevoie rumegușul.	Utilizați aer comprimat sau o perie pentru a îndepărta rumegușul/praful.
În mod regulat și în funcție de condițiile de lucru.
Ce?	Cum?
Racordurile cu șurub.	Verificați toate racordurile cu șurub și strângeți dacă este necesar.
Curățați de praf orificiile de ventilare de pe motor.	Îndepărtați rumegușul/praful cu un aspirator sau o perie.

12.2 Curățarea aparatului

Pericol de electrocutare! Nu stropiți cu apă și nu expuneti la apă Nu utilizati detergenți sau solventi pentru curătare Acestea pot deteriora definitive aparatul. Piesele de plastic pot fi afectate de substanțele chimice.

Tratarea atentă și curățarea regulată vor asigura starea de funcționare și performanțe îndelungate.

• Îndepărtati murdăria cu o perie.
  ■ Stergeti aparatul cu o cârpă umedă.
• Păstrați orificiile de ventilare curate și fără praf.

13 DEPOZITAREA, TRANSPORTUL

13.1 Depozitarea

Scoateți accumulatorul.

Pericol de rănire! Depozitați utilajul astfel încât să nu poată fi pornit de persoane neautorizate. Asigurați-vă că nimeni nu se poate răni pe unitatea depozitată.

Deteriorarea utilajului! Nu depozitați în mediu umed fără protectie.

14 DATE TEHNICE

Tensiune	40 V
Greutate	14,8 kg
Clasă de protecție	III
Nivel de protecție	IP20
Turații la ralanti	3800 min ^-1
Diametru disc (extern)	210 mm
Orificiu disc (interior)	30 mm
Grosime disc	1,2 mm
Număr de dinți	40T
Adâncime maximă de tăiere la 90°	70 mm
Adâncime maximă de tăiere la 45°	45 mm
Dimensiuni masă	480 x 540 mm
Evacuare extractor de praf	∅ 35 mm

15 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)
Nivel de presiune acustică LpA	90 dB(A)
Nivel de putere acustică LwA	103 dB(A)

ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă.

16 GARANTIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.
• Această garanție acoperă toate defectiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.
• Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garantiei.
• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.
• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.
• Puteti obține întotdeauna mai multe informații, apelând numărul de telefon [phone].
• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.
• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întretinerii neglijente sau suprasolicitării.
• Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excessive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.
• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garantie în cazul înlocuirii unui aparat.
• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV
• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întretinute periodic, ...)
  Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.
• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) si împreună cu dovada cumpărării.

17 MEDIU

În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați laolaltă cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Aruncați uleiul de motor uzat într-un mod care protejează mediul înconjurător. Vă sugerăm să îl depozitați într-un container sigilat la stația dvs. locală de service în vederea reciclării. Nu aruncați la gunoi și nu scurgeți pe pământ.

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că

produsul: Ferăstrău cu masă – Cu accumulator

marcă de comerț: Power Plus

model: POWDP2580

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

2011/65/EU

2014/30/EC

2006/42/EC

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

EN62841-1:2015

EN62841-3-1:2014

EN55014-1:2017

EN55014-2:2015

Persoana care păstrează documentația tehnică: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Subsemnatul acționează în numele Directorului general executiv al societății,

Mentens Ludo

Ludo Mertens

Divizia de reglementare – Director de conformitate

28/10/2021, Lier - Belgia

1 ZASTOSOWANIE....4
