MANUAL DE UTILIZARE POWXG1009 PowerPlus
5.1 Instructiuni de siguranță și protecția muncii....4
6 MĂSURI DE SIGURANTĂ ÎMPOTRIVA RECULULUI....7
7 TRANSPORTUL FERĂSTRĂULUI CU LANT....7
8 ÎNAINTE DE PUNEREA ÎN FUNCTIUNE....7
9 MONTAJUL....7
9.1 Montarea lamei și a lanțului....7
9.2 Tensionarea lantului 8
9.3 Alimentarea cu ulei de Iant (Fig. 4) 8
9.4 Fixarea prelungitorului (Fig. 6)....8
9.5 Lubrifierea lantului....8
9.6 Verificarea lubrifierii automate....9
9.7 Lubrifianti pentru lant....9
9.8 Lama 9
9.9 Roata Iantului 9
9.10 Apărătoarea Ianțului 9
9.11 Frâna de lant....9
9.12 Deblocarea frânei de lant (Fig. 5)....9
9.13 Ascuțirea Ianțului....9
10 PORNIREA....10
10.1 Oprirea....10
10.2 Protecția ferăstrăului cu lanț....10
10.3 Note privind modul de lucru.... 10
11 FUNCTIONAREA / MODUL DE LUCRU CU FERĂSTRĂUL CU LANT....11
11.1 Tăierea lemnului (Fig. 7a, 7b)....11
11.2 Pentru pornire:....11
POWERPLUS® HIGH QUALITY TOOLS
POWXG1009 RO
11.3 Lemnul tensionat 11
11.4 Doborârea arborilor .... 11
12 CURĂȚAREA ȘI ÎNTRETINEREA....12
13 DEPANAREA....13
14 DATE TEHNICE....13
15 ZGOMOT....14
16 DEPOZITAREA....14
17 GARANTIE....14
18 MEDIU 15
19 DECLARATIA DE CONFORMITATE....15

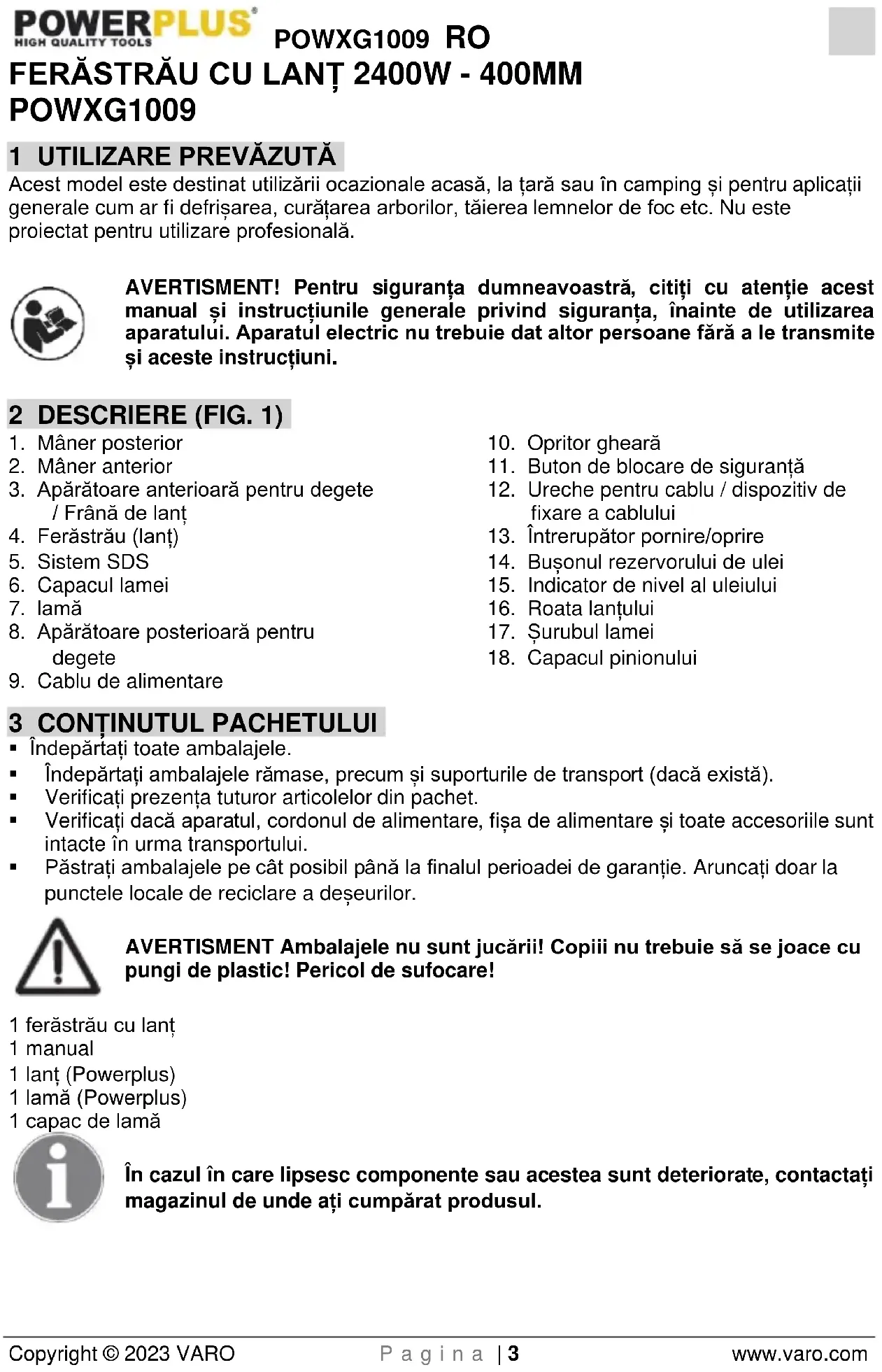

FERĂSTRĂU CU LANT 2400W - 400MM POWXG1009
1 UTILIZARE PREVĂZUTĂ
Acest model este destinat utilizării ocazionale acasă, la țară sau în camping și pentru aplicații generale cum ar fi defrișarea, curățarea arborilor, tăierea lemnelor de foc etc. Nu este proiectat pentru utilizare profesională.
AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului. Aparatul electric nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.
2 DESCRIERE (FIG. 1)
- Mâner posterior
- Mâner anterior
- Apărătoare anterioară pentru degete / Frână de lant
- Ferăstrău (lanț)
- Sistem SDS
- Capacul lamei
- lamă
- Apărătoare posterioară pentru degete
-
Cablu de alimentare
-
Opritor gheară
- Buton de blocare de siguranță
- Ureche pentru cablu / dispozitiv de fixare a cablului
- Întrerupător pornire/oprire
- Buşonul rezervorului de ulei
- Indicator de nivel al uleiului
- Roata lantului
- Şurubul lamei
- Capacul pinionului
3 CONTINUTUL PACHETULUI
- Îndepărtați toate ambalajele.
Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există). - Verificati prezența tuturor articolelor din pachet.
- Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
- Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.
AVERTISMENT Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!
1 ferăstrău cu lanț
1 manual
1 Ianț (Powerplus)
1 lamă (Powerplus)
1 capac de lamă
În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.
4 SIMBOLURI
În acest manual și / sau pe masină se folosesc următoarele simboluri:
 | Semnifică risc de rănire sau de deteriorare a aparatului. |  | Se recomandă purtarea de echipament de protectie antizgomot. | |
 | Citiți manualul înainte de utilizare. |  | Se recomandă purtarea ochelarilor de protectie.Purtați cască de protectie. | |
 | Nu utilizați mașina pe timp de ploaie sau în condiții de umiditate. Umiditatea prezintă pericol de electrocutare. |  | Nu permiteți apropierea altor persoane. | |
 | Deconectați imediat fișa de la priză în caz de deteriorare sau tăiere a cablului. |  | Deconectați fișa de la priză înainte de efectuarea oricăror lucrări la ferăstrău. | |
 | Clasa II – Izolație dublă. |  | În conformitate cu standardele esențiale de siguranță ale Directivelor europene aplicabile. | |
 | Purtați întotdeauna mănuși de protecție. |
5 AVERTISMENTE DE SIGURANTĂ
Respectați instrucțiunile de siguranță la utilizarea ferăstrăului cu lanț. Pentru propria dv. siguranță și pentru siguranța altor persoane, citiți cu atenție aceste informații înainte de a utiliză ferăstrăul cu lanț și păstrați instrucțiunile la loc sigur, pentru consultare ulterioară. Ferăstrăul cu lanț se utilizează numai la tăierea lemnului sau a obiectelor din lemn. Orice alte întrebuințări sunt pe propriul dvs. risc și pot prezenta pericol. Producătorul nu răspunde de daunele provocate de utilizarea necorespunzătoare sau incorectă.
5.1 Instructiuni de siguranță și protecția muncii
Pentru a evita manipularea incorectă a ferăstrăului cu lanț, citiți în întregime instrucțiunile de utilizare înainte de prima utilizare a ferăstrăului cu lanț. Toate informațiile privind manipularea ferăstrăului cu lanț sunt importante pentru siguranța dumneavoastră. Solicitați unui profesionist o demonstrație a modului de utilizare a ferăstrăului cu lanț!
Înainte de conectarea la rețeaua electrică, verificați dacă fișa și cablul nu sunt deteriorate. În caz că se observă defectiuni, solicitați imediat repararea de către un profesionist.
- Nu utilizati cabluri, fișe sau prize deteriorate sau cabluri de alimentare care nu sunt în conformitate cu cerințele de siguranță. În caz de deteriorare sau tăiere a cablului, deconectați imediat de la rețeaua electrică.
- Opriti ferăstrăul cu lant înainte de a elibera frâna de lant.
- La lucrul cu ferăstrăul cu lanț, purtați întotdeauna ochelari și mănuși de protectie.
- Pentru a evita accidentele, purtați îmbrăcăminte ajustată corespunzător și încălțăminte de protectie.
- Purtați antifoane pentru a evita deteriorarea auzului. Căștile cu vizieră sunt recomandate în mod deosebit.
- Asigurati-vă un sprijin ferm pe picioare la lucrul cu ferăstrăul cu lanț.
- Păstrați ordinea la locul de muncă.
- Pentru a evita electrocutările, evitați contactul cu piesele împământate.
- Scoateti întotdeauna fisa din priză înainte de a efectua orice lucrări la ferăstrăul cu lant.
- Conectați fișa la priză numai atunci când ferăstrăul cu lanț este oprit.
- Ferăstrăul cu lanț se utilizează de către o singură persoană. Orice alte persoane trebuie să se afle în afara zonei de oscilație a ferăstrăului cu lanț. În special, nu permiteți apropierea copiilor și a animalelor.
- La pornire, ferăstrăul cu lant nu trebuie să se afle în contact cu alte obiecte.
În timpul lucrului, tineți ferm cu ambele mâini ferăstrăul cu lanț.
- Este interzisă utilizarea ferăstrăului cu lanț de către copii și tineri. Singura exceptie de la această interdictie o reprezintă tinerii în vârstă de peste 16 ani, care pot utiliza ferăstrăul cu lanț sub supraveghere, în cadrul pregătirii profesionale. Nu împrumutați ferăstrăul decât persoanelor familiarizate cu acest tip de ferăstrău cu lanț, care cunosc modul de manipulare a acestuia. Transmiteți întotdeauna instrucțiunile de utilizare odată cu ferăstrăul cu lanț.
- Asigurati-vă că ferăstrăul cu lant nu este păstrat la îndemâna copiilor.
- Se interzice utilizarea ferăstrăului cu lanț în condiții de oboseală sau de către persoane a căror stare de sănătate nu este corespunzătoare, în sensul unei bune condiții fizice. Întrerupeți lucrul din timp atunci când resimții oboseala. Se interzice utilizarea ferăstrăului cu lanț după consumul de alcool.
- Feriți de intemperii ferăstrăul cu lanț. Asigurați-vă că iluminarea locului de muncă este suficientă. Nu utilizați scule electrice în apropierea carburanților lichizi sau gazoși.
În caz că ferăstrăul cu lanț nu este utilizat o perioadă mai îndelungată, acesta trebuie așezat în așa fel încât să nu pună în pericol alte persoane.
Înainte de a tăia, fixați întotdeauna opritorul gheară.
- Scoateți ferăstrăul cu lanț afară din lemn cât timp lanțul se află încă în mișcare. Tăierea fără opritor prezintă pericol de antrenare înainte a operatorului.
- Nu utilizați ferăstrăul cu lant pe scări, în copaci sau în alte locuri instabile. Nu tăiați cu o singură mână.
- Cablul de alimentare trebuie să se afle în permanență în spatele operatorului.
- Cablul de alimentare trebuie orientat întotdeauna dinspre partea din spate a ferăstrăului cu lant, în direcția opusă ferăstrăului.
- Utilizați numai accesorii originale.
- În cazul utilizării în exterior, ferăstrăul cu lanț trebuie conectat la un disjuncor pentru împământare.
- Nu suprasolicitați uneltele electrice. Acestea funcționează cel mai bine și cel mai sigur în domeniul de solicitare specificat.
- Utilizați întotdeauna unealta electrică adecvată. Nu utilizați ferăstraie cu lant de putere redusă pentru operațiuni grele.
- Utilizați cablul numai în scopul prevăzut. Nu transportați uneltele electrice ținându-le de cablu. Nu utilizați cablul pentru a trage fișa din priză. Protejați cablul de căldură, ulei și muchii ascuțite.
- Prelungitoare pentru exterior.
- Utilizați numai prelungitoare autorizate și marcate corespunzător pentru exterior.
- La tăierea cherestelei și a ramurilor subțiri, utilizati un suport solid (capră, Fig. 7 b). Nu suprapuneți scândurile, nu le fixați cu piciorul și nu permiteți înerea lor de către o altă persoană.
- Buştenii trebuie fixați pe poziție.
- La lucrul pe pante, orientați-vă întotdeauna în susul pantei.
- La sectionare, fixați gheara opritor în contact cu scândura de tăiat (vezi Fig. 7b).
Înainte de sectionare, fixați întotdeauna gheara opritor. Numai după aceea, pomiți ferăstrăul și începeți tăierea lemnului. Trageți ferăstrăul cu lant în sus din partea din spate și ghidați cu ajutorul mânerului anterior. Utilizați gheara opritor pe post de ax. Pentru repozitionare în vederea unei noi tăieturi, întrerupeți tăierea și apăsați ușor pe mânerul anterior. Trageți ferăstrăul ușor înapoi, poziționați gheara opritor în continuarea tăieturii și trageti în sus mânerul posterior (vezi Fig. 7a).
- Trageți ferăstrăul afară din lemn cât timp lanțul se află încă în mișcare.
- La efectuarea mai multor tăieturi, opriți ferăstrăul între tăieturi.
- Tăieturile în adâncime și orizontale trebuie efectuate numai de către profesioniști (pericol de recul, vezi Fig. 8).
- La tăierea orizontală, asigurați un unghi cât mai mic. Operațiunea necesită maximum de atenție, deoarece în astfel de cazuri nu poate fi aplicată gheara opritor.
- În caz că lanțul este blocat în timpul tăierii în partea superioară, acesta ar putea fi aruncat către operator. De aceea, tăiați ori de câte ori este posibil cu partea inferioară, deoarece în acest caz ferăstrăul cu lanț va fi aruncat dinspre corp către lemn (vezi Fig. 9 și 10).
- Procedați cu atenție sporită la tăierea lemnului cu așchii. Bucățile tăiate pot fi proiectate în orice directie (pericol de rănire!).
- Nu utilizati ferăstrăul cu lant pentru îndepărtarea cuielor sau a unor corpuri similare.
- La curățarea crengilor, ferăstrăul trebuie sprijinit de trunchi ori de câte ori este posibil. Nu tăiați cu vârful lamei (pericol de recul, vezi Fig. 8).
- Crengile cu frunze trebuie curătate numai de către personal calificat! Pericol de rănire!
- Procedați cu atenție deosebită la crengile tensionate. Nu tăiați pe dedesubt ramurile care atârnă liber.
- La curățarea crengilor, nu stati pe trunchi.
- Nu se recomandă utilizarea ferăstrăului cu lanț la lucrări forestiere, de exemplu pentru doborârea și curățarea crengilor în pădure. Conectarea cablului nu permite o mobilitate corespunzătoare a operatorului, ca urmare siguranța nu poate fi garantată!
- Aşezati-vă întotdeauna în lateral față de arborele care urmează să fie doborât.
- La doborârea arborilor, atenție la crengile căzute atunci când pășiți în spate.
- Pe pante, operatorul trebuie să se poziționeze deasupra, la stânga sau la dreapta față de trunchi sau față de arborele doborât și nu în partea de jos.
- Atentie la trunchiurile care se rostogolesc câtre operator. Recul!
- Ferăstrăul electric prezintă pericol de recul în caz că vârful lamei (în special sfertul anterior) atinge accidental lemnul sau alte obiecte dure. În acest caz, ferăstrăul se va misca necontrolat și va fi aruncat către operator la turație maximă (pericol de rănire!).
- La lucrul cu ferăstrăul cu lanț se recomandă portul mănușilor de protecție, al unei încălțăminte adecvate și al echipamentului de protecție pentru ochi și urechi.
- Dacă lucrul prezintă risc de rănire la cap, este obligatoriu portul căștii. La tăierea arborilor și tăierea sau retezarea crengilor sau a arborilor căzuți, trebuie purtată și o vizieră de protectie.
- Scoateți întotdeauna fișa din priză înainte de a încerca verificarea sau reglarea lanțului sau remedierea unor defectiuni și la orice schimbare a punctului de lucru.
- Nu porniți niciodată ferăstrăul cu lant decât după ce ați prins bine unealta, aveți sprijin ferm pe picioare și v-ați asigurat că lama și lantul nu sunt în contact cu alte obiecte.
- Tineți întotdeauna ferăstrăul cu ambele mâini (mâna dreaptă pe mânerul posterior, mâna stângă pe mânerul 2).
- Nu tăiați niciodată mai sus de nivelul umerilor, urcat pe o scară sau într-un arbore sau în orice altă pozitie nesigură.
- La tăierea scândurilor crăpate, evitați cu grijă desprinderea bucăților mici de lemn și proiectarea lor de către lant.
- Pe durata pauzelor, ferăstrăul trebuie pus jos, astfel încât să se elimine orice risc de rănire a oricărei persoane.
- Ferăstrăul cu lanț nu trebuie împrumutat sau lăsat persoanelor care nu sunt familiarizate cu utilizarea unei astfel de unelte. Instructiunile de utilizare trebuie să însoțească ferăstrăul.
6 MĂSURI DE SIGURANȚĂ ÎMPOTRIVA RECULULUI
Pentru prevenirea reculului, urmati instrucțiunile de siguranță de mai jos:
- Nu începeti tăierea cu vârful lamei!
- Nu tăiati cu vârful lamei! Atentie la continuarea tăieturilor deja începute!
Începeti întotdeauna tăierea cu ferăstrăul în mers! - Verificati dacă lantul este în permanentă bine ascutit.
- Nu tăiați niciodată mai multe crengi simultan! La curățarea crengilor, evitați atingerea altor crengi.
- La sectionare, atenție la trunchiurile așezate foarte aproape unul de altul. Dacă este posibil, utilizați o capră.
7 TRANSPORTUL FERĂSTRĂULUI CU LANT
Înainte de a transporta ferăstrăul cu lanț, deconectați întotdeauna fișa de la priză și glisați apărătoarea lanțului peste ghidaj și peste lanț. În caz că este necesară efectuarea mai multor tăieturi cu ferăstrăul cu lanț, acesta trebuie oprit între tăieturi.
8 ÎNAINTE DE PUNEREA ÎN FUNCTIUNE
- Tensiunea și intensitatea sursei de alimentare trebuie să corespundă cu parametrii nominali de pe plăcuța cu caracteristicile tehnice.
Înainte de începerea lucrului, verificați întotdeauna dacă ferăstrăul cu lanț funcționează corespunzător și dacă poate fi utilizat în sigurantă. - De asemenea, verificați dacă sistemul de lubrifiere a lantului și indicatorul de nivel al uleiului sunt în bună stare de funcționare (vezi Fig. 4). Când nivelul uleiului este cu aproximativ 5 mm deasupra marcajului inferior, completați nivelul uleiului. Când nivelul uleiului este mai ridicat, se poate lucra fără probleme.
- Porniți ferăstrăul cu lanț și îneți-l ridicat de la sol. Evitați contactul ferăstrăului cu lanț cu solul. Din motive de siguranță, trebuie păstrată o distanță de minimum 20 cm. În caz că se observă pete de ulei tot mai mari, sistemul de lubrifiere a lanțului funcționează corespunzător. Dacă nu se observă nicio pată de ulei, încercați să curățați orificiul de ieșire pentru ulei (Fig. 2, C), orificiul de tensionare a părții superioare a lanțului și conducta de ulei, sau adresați-vă Serviciului clienți. (Pentru acest punct, citiți capitolul „Alimentarea cu ulei de lanț și lubrifierea lanțului”).
- Dacă este necesar, verificați tensionarea și dispozitivul de prindere a lantului (pentru acest punct, vezi capitolul „Tensionarea lantului”).
- Verificati funcționarea corespunzătoare a frânei de lant (vezi și capitolul „Eliberarea frânei de lant”).
9 MONTAJUL
9.1 Montarea lamei și a lantului
Dacă ferăstrăul electric este deja conectat la rețeaua de alimentare: Scoateți fișa din priză. Purtăți mănuși de protectie la orice lucrare la lanț.
Important: Apărătoarea anterioară pentru degete (3) trebuie să se afle întotdeauna în poziție superioară (verticală) (Fig. 5).
Lama și lanțul se distribuie separat. Pentru montare, deșurubați mai întâi piulița de blocare (5) și scoateți capacul pinionului (18). Șurubul lamei (17) trebuie să se afle în centrul lamei. Dacă este necesar, reglați tensionarea lanțului cu ajutorul roții lanțului (16).
Pentru a evita rănirea în muchiile de tăiere ascuțite, la montarea, tensionarea și verificarea lantului este obligatoriu portul mănușilor.
Înainte de a monta lanțul pe lamă, verificați direcția de tăiere a dinților! Direcția de funcționare este indicată printr-o săgeată pe capacul pinionului (18). Pentru determinarea direcției de tăiere, poate fi necesară răsturnarea ferăstrăului cu lanț (4). Țineți lama (7) în poziție verticală, cu vârful în sus și așezați lanțul (4) începând de la vârful lamei.
Apoi montați lanțul pe lamă după cum urmează:
-Asezați lama cu lanțul pe roata lanțului (16) și pe şurubul lamei (17).
-Aşezati lanțul în jurul roții lanțului (16) și verificați montarea corectă (vezi Fig. 2).
–Aşetezi deasupra capacul (6) și strângeti ușor cu piulița de blocare (5). Lanțul ar trebui să fie tensionat corespunzător.
9.2 Tensionarea lantului
Scoateți întotdeauna fișa din priză înainte de a efectua orice lucrări la ferăstrăul cu lant.
Purtați mănuși de protectie!
Verificați dacă lantul (4) se află în canalul de ghidare al lamei (7) (Fig. 2)!
Rotiți butonul exterior în sensul acelor de ceasornic până la tensionarea corespunzătoare a lantului, apoi rotiți butonul interior (5) pentru a bloca lama în poziția respectivă.
În timpul strângerii şurubului interior, lama trebuie împinsă în sus.
Verificați din nou tensionarea lantului (vezi Fig. 3). Nu tensionați excesiv lantul!
La rece, lanțul trebuie să poată fi ridicat cu circa 5 mm la mijlocul lamei. Strângeți complet piulita de blocare (6).
La cald, lanțul se dilată și slăbește, existând chiar pericolul de a sări de pe lamă. Dacă este necesar, tensionați din nou.
Dacă lanțul este tensionat din nou la cald, va fi necesară slăbirea acestuia la încheierea lucrărilor de tăiere. În caz contrar, contractia la răcirea lanțului creează o tensiune excesivă.
Un lanț nou trebuie rodat aproximativ 5 minute. În această etapă, lubrifierea lanțului este extrem de importantă. După rodaj, verificați tensiunea lanțului și tensionați din nou dacă este necesar.
9.3 Alimentarea cu ulei de lant (Fig. 4)
Pentru a împiedica pătrunderea murdăriei în rezervor, curățați bușonul rezervorului de ulei (14) înainte de a-l deschide. Verificați conținutul rezervorului de ulei în timpul tăierii cu ajutorul indicatorului de nivel al uleiului (15). Strângeți complet bușonul rezervorului de ulei și ștergeți orice scurgeri.
9.4 Fixarea prelungitorului (Fig. 6)
Utilizați numai prelungitoare pentru exterior. Sectiunea cablului (la o lungime maximă a cablului de 75 m) trebuie să fie de cel puțin 1,5 mm². Fixați cablul flexibil al ferăstrăului cu lant de prelungitor, introducând prelungitorul în urechea pentru detensionare de pe carcasă.
Prelungitoarele mai lungi de 30 m diminuează performanțele ferăstrăului cu lanț.
9.5 Lubrifierea Iantului
Pentru a evita uzura excesivă, lanțul și lama trebuie lubrificate uniform în timpul funcționării. Lubrifierea este automată. Nu lucrați fără lubrifierea lanțului. În caz că lanțul nu este lubrifiant, întreg echipamentul de tăiere se va deteriora rapid. De aceea, este importantă verificarea lubrifierii lanțului și a indicatorului de nivel al uleiului la fiecare utilizare (Fig. 4).
Nu utilizati ferăstrăul dacă nivelul uleiului este sub marcajul „Min.”
-Min.: Când un strat de ulei de aproximativ 5 mm este vizibil la marginea inferioară a indicatorului de nivel al uleiului (15), completați nivelul uleiului.
-Max.: Completați cu ulei până când fereastra este acoperită în întregime.
9.6 Verificarea lubrifierii automate
Înainte de începerea lucrului, verificați lubrifierea automată a lantului și indicatorul de nivel al uleiului. Porniți ferăstrăul cu lant și tineți-l ridicat de la sol. Evitați contactul ferăstrăului cu lant cu solul.
Din motive de siguranță, păstrați o distanță de cel puțin 20 cm. În caz că se observă pete de ulei tot mai mari, sistemul de lubrifiere a lanțului funcționează corespunzător. Dacă nu se observă nicio pată de ulei, încercați să curățați orificiul de ieșire pentru ulei (Fig. 2, C), orificiul de tensionare a părții superioare a lanțului (E) și conducta de ulei, sau adresați-vă Serviciului clienti.
9.7 Lubrifianti pentru lant
Durata de viață a lanțurilor și a lamelor depinde în mare măsură de calitatea lubrifiantului utilizat. Nu utilizați ulei vechi! Utilizați numai ulei ecologic pentru lanț. Păstrați uleiul de lanț în recipiente, în conformitate cu reglementările.
9.8 Lama
Lama (7) este puternic afectată de uzură la vârf și la bază. Pentru a evita uzura inegală, rotiți lama la fiecare ascuțire a lanțului.
9.9 Roata Iantului
Roata lanțului (16) este puternic afectată de uzură. Dacă se observă urme adânci de uzură la un dinte, roata lanțului trebuie înlocuită. Uzura roții lanțului reduce durata de viață a lanțului. Solicitați înlocuirea roții lanțului de către un distribuitor specializat sau de către Serviciul clienti.
9.10 Apărătoarea Ianțului
Apărătoarea lanțului trebuie fixată pe lanț și lamă imediat după terminarea lucrărilor de tăiere și ori de câte ori transportați ferăstrăul cu lanț.
9.11 Frâna de lant
În cazul unui recul, frâna de lanț (3) este acționată prin intermediul apărătoarei anterioare pentru degete. Apărătoarea anterioară pentru degete este împinsă înainte de dosul mâinii, ceea ce duce la oprirea lanțului, mai exact a motorului, de către frâna de lanț în maximum 0,15 s (Fig. 5, I).
9.12 Deblocarea frânei de lant (Fig. 5)
Pentru a putea utiliza din nou ferăstrăul cu lanț, frâna de lanț trebuie eliberată. Mai întâi, opriți ferăstrăul cu lanț. Apoi împingeți apărătoarea anterioară pentru degete (3) înapoi în poziție verticală, până când se blochează la locul său (Fig. 5, H). Frâna de lanț este complet funcțională.
9.13 Ascuțirea Ianțului
Lantul poate fi ascuțit rapid și corect de către distribuitorii specializați, de la care se poate obține și echipament pentru ascuțirea lantului, pentru a putea ascuți lantul chiar dumneavoastră. Urmați instrucțiunile de utilizare corespunzătoare.
Întrețineți uneltele. Mențineți uneltele ascuțite și curate, pentru a putea lucra în condiții bune și în siguranță. Respectați reglementările privind întreținerea și instrucțiunile pentru înlocuirea uneltelor.
10 PORNIREA
Este obligatoriu portul ochelarilor de siguranță, al antifoanelor, al mănușilor de protecție și al îmbrăcămintei de lucru în condiții grele!
Utilizați ferăstrăul numai cu prelungitoare aprobate, cu izolația specificată și conexiuni prevăzute pentru utilizarea în exterior (cabluri aprobate, cu izolație din cauciuc), care se potrivesc cu fisa ferăstrăului cu lant.
Ferăstrăul cu lanț este prevăzut cu două întrerupătoare de siguranță care necesită utilizarea ambelor mâini.
Ferăstrăul cu lanț funcționează numai atunci când mânerul din față (2) este ținut cu o mână, în timp ce întrerupătorul de pe mânerul posterior (1) este actionat cu cealaltă mână.
În caz că ferăstrăul cu lanț nu funcționează, frâna de lanț trebuie deblocată de la apărătoarea anterioară pentru degete (3). Pentru acest punct, citiți obligatoriu capitolele „Frâna de lanț” și „Deblocarea frânei de lanț”.
După pornire, ferăstrăul cu lant va funcționa imediat cu viteză ridicată.
10.1 Oprirea
Eliberați fie întrerupătorul de PORNIRE/OPRIRE (13) de la mânerul posterior sau celălalt întrerupător (2) de pe mânerul anterior.
Eliberarea întrerupătorului de PORNIRE/OPRIRE duce la oprirea ferăstrăului cu lanț în maximum o secundă, însoțită de scântei puternice. Acest lucru este normal și sigur la utilizarea corespunzătoare a ferăstrăului cu lanț.
După lucrul cu ferăstrăul cu lanț, efectuați întotdeauna următoarele operațiuni: Curățați lanțul și lama și puneți la loc apărătoarea lanțului.
10.2 Protecția ferăstrăului cu lanț
Este interzisă utilizarea ferăstrăului cu lanț în condiții de ploaie sau umiditate
În caz de deteriorare a ferăstrăului cu lanț, deconectați imediat fișa de la priză. Este interzis lucrul cu cabluri deteriorate.
- Verificați dacă ferăstrăul cu lant este deteriorat. Înainte de a utiliza din nou unealta, verificați dispozitivele de protectie și existența oricăror componente cu defectiuni ușoare, pentru a vă asigura că sunt în stare de functionare.
- Verificați dacă piesele în mișcare funcționează corect.
- Toate componentele trebuie montate corect și trebuie să respecte toate condițiile pentru a asigura o funcționare corespunzătoare a ferăstrăului cu lant.
- Orice dispositive de protecție sau componente deteriorate trebuie reparate corespunzător sau înlocuite imediat într-un atelier al Serviciului clienti, cu excepția cazurilor prevăzute în prezentele instrucțiuni de utilizare.
10.3 Note privind modul de lucru
Reculul (Fig. 8).
Accidentele pot fi prevenite evitând tăierea cu vârful lamei, operațiune care poate provoca un recul brusc al ferăstrăului.
La lucrul cu ferăstrăul, utilizați întotdeauna echipament complet și îmbrăcăminte de protecție. Reculul reprezintă o mișcare în sus și/sau înapoi a lamei, care se poate produce în caz că portiunea de lant de la vârful lamei întâlneste un obstacol.
Verificați dacă materialul prelucrat este bine fixat. Utilizați cleme pentru a împiedica alunecarea materialului prelucrat. Astfel va fi mai ușor de utilizat ferăstrăul cu lanț cu ambele mâini.
Reculul provoacă mișcări necontrolate ale ferăstrăului. Riscul de recul crește în special dacă lanțul nu este tensionat sau ascuțit corespunzător. Un lanț ascuțit necorespunzător crește riscul de recul. Este interzisă tăierea deasupra nivelului umerilor.
11 FUNCTIONAREA / MODUL DE LUCRU CU FERĂSTRĂUL CU LANȚ
11.1 Tăierea lemnului (Fig. 7a, 7b)
Pentru tăierea lemnului, respectați reglementările privind siguranța și procedați după cum urmează:
-Asigurati-vă că nu există risc de alunecare a lemnului de tăiat.
-Fixati bucățile scurte de lemn înainte de tăiere.
- Tăiați numai lemn sau obiecte din lemn.
-La tăiere, evitați contactul cu pietre sau cuie, care pot fi proiectate și pot deteriora lanțul.
–Evitați contactul ferăstrăului în mers cu sârmele din garduri sau de pe sol.
-La curățarea crengilor, sprijiniti pe cât posibil ferăstrăul și nu tăiați cu vârful lamei.
-Atenție la obstacole de tipul cioturilor, rădăcinilor, adânciturilor sau denivelărilor solului, care vă pot face să cădeti.
Retineti!
Ferăstrăul trebuie să fie în funcțiune înainte de a intra în contact cu lemnul.
11.2 Pentru pornire:
Apăsați dispozitivul de blocare de siguranță (11) și aduceți întrerupătorul de PORNIRE / OPRIRE în poziția de pornire (13).
Aşezati gheara inferioară (Fig. 4, J) pe lemn. Ridicati ferăstrăul cu lanț de mânerul posterior (1) și tăiați lemnul. Tragetii ușor înapoi ferăstrăul cu lanț și aşezati gheara mai jos.
Atenție la tăierea lemnului cu așchii. Pericol de desprindere a unor bucăți de lemn.
11.3 Lemnul tensionat
Fig. 11a: Parte superioară tensionată
Pericol: Arborele se va deplasa înapoi, în sus!
Fig. 11b: Partea inferioară a trunchiului este tensionată
Pericol: Arborele se va deplasa în jos!
Fig. 11c: Trunchiuri groase și tensiune ridicată
Pericol: Arborele se va deplasa brusc, cu o forță considerabilă!
Fig. 11d: Ambele laturi ale trunchiului sunt tensionate
Pericol: Arborele se va deplasa în lateral.
11.4 Doborârea arborilor
Pentru doborârea arborilor, respectați toate reglementările privind siguranța și procedați după cum urmează:
Retineti!
Zona periculoasă: Arborii doborăți pot antrena și alți arbori. De aceea, zona periculoasă reprezintă dublul lungimii arborelui doborât (Fig. 12).
Doborârea arborilor este periculoasă și necesită experiență. Dacă sunteți începător în domeniu sau neexperimentat, nu încercați să învățați singur. Solicitați o formare profesionistă (Fig. 13).
Directia de cădere:
- Mai întâi, estimați direcția de cădere, ținând cont de centrul de greutate al coroanei și de direcția vântului. Ferăstrăul trebuie să fie în funcțiune înainte de a intra în contact cu lemnul. Porniți ferăstrăul cu lanț. Tăiați dedesubt în arbore, în direcția de cădere, apoi tăiați orizontal (tăietura de doborâre) pe partea opusă tăieturii de dedesubt.
- Efectuati tăietura de dedesubt: aceasta va asigura o directie si ghidarea arborelui.
- Verificați direcția de cădere: dacă tăietura de dedesubt trebuie corectată, repetați tăierea pe întreaga lătime.
- Apoi strigati „Cade!”
- Numai după aceea, efectuați tăietura de doborâre, care trebuie să se afle mai sus decât baza tăieturii de dedesubt. Introduceti din timp pene.
- Lăsați o balama netăiată; aceasta va acționa ca un ax. Tăierea balamalei duce la căderea necontrolată a arborelui.
- Doborâți arborele prin introducerea unei pene în tăietura de doborâre, nu prin seționarea completă.
- La căderea arborelui, retrageti-vă si urmăriti coroana.
■ Asteptati oprirea balansului coroanei. Nu continuati lucrul sub crengile întepenite.
La utilizarea ferăstrăului cu lanț pentru doborârea arborilor care depășesc limitele de putere ale ferăstrăului, lanțul se poate bloca. În caz de blocare, eliberați lanțul cu ajutorul unei pene din lemn.
Nu doborâți arbori:
- Dacă nu se mai pot distinge detaliiile din zona de pericol, de exemplu din cauza ceții, a ploii, a viscolului sau a înserării.
În caz că direcția de cădere nu poate fi estimată rezonabil, din cauza vântului sau a rafalelor de vânt. Doborârea arborilor pe pante, în condiții de polei, pe sol înghețat sau cu rouă se poate face în siguranță numai dacă vă puteți asigura un sprijin ferm pe picioare.
12 CURĂȚAREA ȘI ÎNTRETINEREA
Scoateți întotdeauna fișa din priză înainte de a efectua orice lucrări la ferăstrăul cu lant.
- Fantele de ventilatie ale carcasei motorului trebuie să fie în permanentă curate si libere.
- Nu este permisă efectuarea altor lucrări de întreținere în afara celor descrise în prezentele instructiuni de utilizare. Orice alte lucrări de întreținere trebuie efectuate de Serviciul clienti.
- Nu modificati în niciun fel ferăstrăul electric, deoarece astfel puteți compromite siguranța acestuia.
- În caz de defectare a ferăstrăului, deși procedurile noastre de fabricație și control sunt detaliate, solicitați repararea într-un atelier autorizat al Serviciului clienti.
13 DEPANAREA
| DEFECTIUNE | CAUZĂ | REMEDIERE |
| Motorul nu funcționează | Lipsa alimentării cu curent | Verificați fișa, cablul și priza. |
| Cablul este deteriorat. Solicitați repararea de către Serviciul clienti. Este interzisă repararea improvizată cu bandă izolatoare. | ||
| Întrerupătoarele defecte trebuie înlocuite de către Serviciul clienti. | ||
| Frâna de lanț | Vezi capitolul „frâna de lanț” și „eliberarea frânei de lanț”. | |
| Uzura periilor de cărbune | Înlocuiti periile de cărbune; solicitați un atelier al Serviciului clienti. | |
| Lanțul nu se mișcă | Frâna de lanț | Verificați și dacă este necesar deblocați frâna de lanț. |
| Performanțe slabe de tăiere | Lanțul este tocit | Ascuțiți lanțul. |
| Tensionarea lanțului | Verificați tensionarea lanțului. | |
| Lanțul nu este ajustat corespunzător | Verificați dacă lanțul este ajustat corect. | |
| Ferăstrăul funcționează cu dificultate | Tensionarea lanțului | Verificați tensionarea lanțului. |
| Lanțul sare de pe lamă | ||
| Lanțul se încălzește puternic | Lubrifierea lanțului | Verificați nivelul uleiului. |
| Verificați lubrifierea lanțului. |
14 DATE TEHNICE
| Tensiune nominală a curentului alternativ | 230-240 V |
| Frecvență nominală | 50 Hz |
| Putere nominală | 2400 W |
| Dimensiune lamă | 400 mm |
| Lungimea cablului | 0,35 metri |
| Capacitatea rezervorului de ulei | 0,13 litri |
| Viteza lanțului | 13,1 m/s |
| Apărătoare de mână cu frână automată | Da |
| Gresor automat de lanț | Da |
| Recul redus | Da |
| Tip lanț | Powerplus |
| Tipul lamei | Powerplus |
| Reglaj rapid fără unelte al lanțului | Da |
| Motor cu perii de carbon | Da |
15 ZGOMOT
Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)
Nivel de presiune acustică LpA
93dB(A)
Nivel de putere acustică LwA
112dB(A)
ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă.
aw (Nivel vibratii):
7,5m/s²
K = 1,5 ~m / s^2
16 DEPOZITAREA
Păstrați ferăstrăul cu lanț la loc sigur. Atunci când nu este utilizat, ferăstrăul cu lanț trebuie păstrat în stare de curățenie, pe o suprafață plană și la loc uscat, unde copiii nu au acces.
17 GARANTIE
- Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.
- Această garanție acoperă toate defectele de materiale sau de producție cu excepția: componentelor defecte supuse uzurii normale cum ar fi rulmenții, periile, cablurile și fișele sau accesoriiile cum ar fi lamele, sacii de colectare, filtrele de aer etc. și deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări; nici costul transportului.
- Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garantiei.
- Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.
- Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.
- Puteți obține întotdeauna mai multe informații, apelând numărul de telefon 00 32 3 292 92 90.
- Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.
- În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întreținerii neglijente sau suprasolicitării.
- Se exclude în mod categoric de la garanție defecțiunea datorată pătrunderii de fluide, pătrunderii excessive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.
- Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.
- Aparatele sau componentele înlocuite în garanție rămân prin umare proprietatea Varo NV.
- Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, ...)
- Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.
- Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.
18 MEDIU
În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați laolaltă cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Deșeurile produse de părți ale mașinilor electrice nu trebuie manipulate la fel cu gunoiul menajer. Reciclați atunci când există această posibilitate. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.
19 DECLARATIA DE CONFORMITATE
VARO – Vic Van Rompuy nv - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară doar faptul că
Produsul: Ferăstrău cu lanț 2400W
Marcă înregistrată: POWERplus
Model: POWXG1009
este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor/Reglementărilor europene, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.
Directivele/Reglementările europene (inclusiv, dacă este aplicabil, amendamentele acestora de până la data semnării):
2011/65/EU
2006/42/EC
2014/30/EU
2000/14/EC Annex V LwA
Measured 106dB(A)
Guaranteed 112dB(A)
Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):
EN60745-1 : 2009
EN60745-2-13:2009
EN55014-1:2017
EN55014-2:2015
EN IEC 61000-3-2 : 2019
EN61000-3-3 : 2013
Persoana care păstrează documentația tehnică: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Subsemnatul acționează în numele CEO al companiei,
