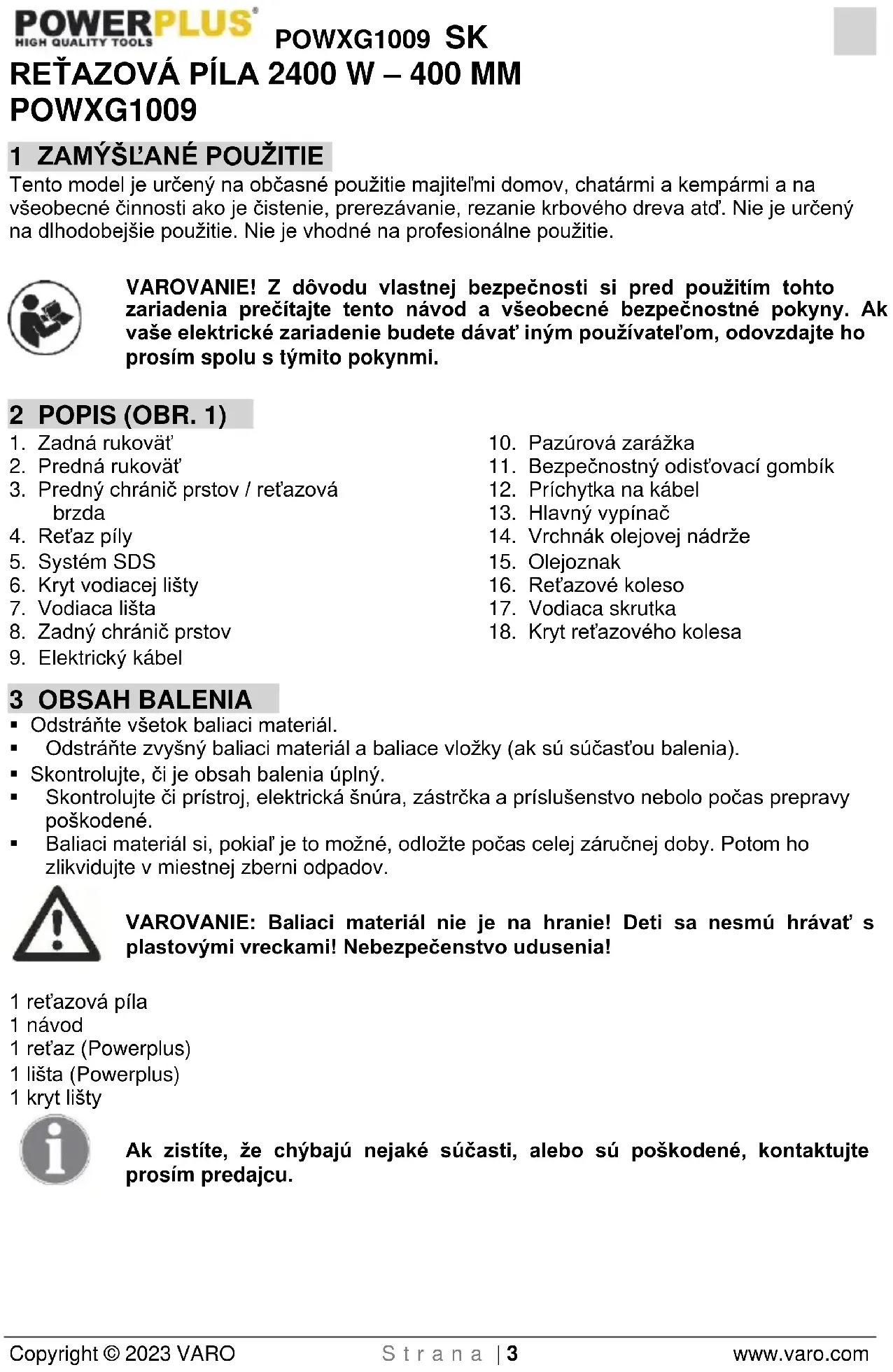

NÁVOD NA OBSLUHU POWXG1009 PowerPlus

Tento model je určený na občasné použitie majiteľmi domov, chatármi a kempármi a na všeobecné činnosti ako je čistenie, prerezávanie, rezanie krbového dreva atď. Nie je určený na dlhodobejšie použitie. Nie je vhodné na profesionálne použitie. VAROVANIE! Z dôvodu vlastnej bezpečnosti si pred použitím tohto zariadenia prečítajte tento návod a všeobecné bezpečnostné pokyny. Ak vaše elektrické zariadenie budete dávať iným používateľom, odovzdajte ho prosím spolu s týmito pokynmi. 2 POPIS (OBR. 1)

8. Zadný chránič prstov

14. Vrchnák olejovej nádrže

18. Kryt reťazového kolesa

• Odstráňte všetok baliaci materiál.

• Odstráňte zvyšný baliaci materiál a baliace vložky (ak sú súčasťou balenia).

• Skontrolujte, či je obsah balenia úplný.

• Skontrolujte či prístroj, elektrická šnúra, zástrčka a príslušenstvo nebolo počas prepravy poškodené.

• Baliaci materiál si, pokiaľ je to možné, odložte počas celej záručnej doby. Potom ho zlikvidujte v miestnej zberni odpadov. VAROVANIE: Baliaci materiál nie je na hranie! Deti sa nesmú hrávať s plastovými vreckami! Nebezpečenstvo udusenia! 1 reťazová píla 1 návod 1 reťaz (Powerplus) 1 lišta (Powerplus) 1 kryt lišty Ak zistíte, že chýbajú nejaké súčasti, alebo sú poškodené, kontaktujte prosím predajcu.POWXG1009 SK Copyright © 2023 VARO S t r a n a | 4 www.varo.com 4 SYMBOLY V tomto návode a/alebo na stroji sa používajú nasledujúce symboly:

Označuje nebezpečenstvo zranenia alebo poškodenia náradia.

Odporúčame používanie chráničov sluchu.

Odporúčame používanie ochranných okuliarov. Noste ochrannú helmu.

Stroj nikdy nepoužívajte v daždi alebo vo vlhkých či mokrých podmienkach. Vlhko predstavuje riziko zásahu el. prúdom

Predtým, ako budete na reťazovej píle vykonávať akékoľvek práce, odpojte ho zo zástrčky.

V súlade s príslušnými bezpečnostnými požiadavkami Európskych smerníc.

Pri používaní reťazovej píly sa musia dodržiavať bezpečnostné pokyny. Z dôvodu vlastnej bezpečnosti a bezpečnosti iných si prosím pred začatím práce s reťazovou pílou pozorne prečítajte tieto informácie a uschovajte si ich na bezpečnom mieste pre budúcu potrebu. Reťazovú pílu používajte len na pílenie dreva alebo predmetov vyrobených z dreva. Akýkoľvek iný druh použitia je na vlastné riziko a môže byť nebezpečné. Výrobca nemôže byť zodpovedný za poškodenie spôsobené nevhodným alebo nesprávnym používaním.

5.1 Bezpečnostné pokyny a prevencia nehôd

Aby ste predišli nesprávnej manipulácii s reťazovou pílou, prečítajte si prosím pokyny na obsluhu v celom rozsahu predtým, ako reťazovú pílu po prvýkrát použijete. Všetky informácie o manipulácii s reťazovou pílou sú veľmi dôležité pre vašu bezpečnosť. Požiadajte profesionála, aby vám ukázal, ako sa pracuje s reťazovou pílou!

• Pred zapojením do el. siete skontrolujte, či zástrčka a kábel nie sú poškodené. Ak zistíte poškodenie, nechajte zariadenie okamžite opraviť špecialistovi.

• Nikdy nepoužívajte poškodený kábel, pripojenie ani zástrčku alebo elektrický kábel, ktorý nespĺňa požiadavky. Ak je kábel poškodený alebo narušený, okamžite ho odpojte.

• Pred uvoľnením brzdy reťaze reťazovú pílu vypnite.

• Pri práci s reťazovou pílou vždy noste ochranné okuliare a rukavice.

• Aby ste predišli zraneniu, noste obtiahnutý (nie tesný) odev a bezpečné topánky.

• Aby ste predišli poškodeniu sluchu, používajte chrániče sluchu. Veľmi výhodné je použitie prílb s priezorom.

• Aby ste predišli zraneniu zásahom elektrickým prúdom, vyhýbajte sa kontaktu s uzemnenými časťami.

• Pred vykonávaním akýchkoľvek prác na reťazovej píle vždy vytiahnite elektrickú zástrčku zo zásuvky.

• Zapájajte len vtedy, keď je reťazová píla vypnutá.

• Reťazovú pílu smie používať vždy len jedna osoba. Všetky ostatné osoby musia zostať mimo oblasti záberu reťazovej píly. Konkrétne treba hlavne deťom a zvieratám vždy zabrániť prístup.

• Píla sa pri spúšťaní nesmie ničoho dotýkať.

• Reťazovú pílu držte pri práci pevne obomi rukami.

• Reťazovú pílu nesmú používať deti a mladiství. Jedinou výnimkou z tohto zákazu sú mladiství nad 16 rokov, ktorí používajú reťazovú pílu pod dozorom ako súčasť výcviku. Pílu požičiavajte len tým osobám, ktoré dôkladne poznajú tento typ reťazovej píly a vedia, ako s ňou majú manipulovať. Spolu s reťazovou pílou vždy odovzdávajte aj návod na obsluhu.

• Zabezpečte, aby sa reťazová píla skladovala na mieste, ktoré nie je prístupné deťom.

• Pílu môžu prevádzkovať len zdravé osoby, v odpočinutom stave, t.j. v dobrej fyzickej kondícii. Ak začnete byť unavený, urobte si prestávku. Reťazová píla sa nesmie používať po požití alkoholu.

• Reťazovú pílu nikdy nevystavujte dažďu ani zlým poveternostným podmienkam. Zabezpečte, aby bol na pracovisku dostatok svetla. Elektrické nástroje nepoužívajte v blízkosti horľavých kvapalín alebo plynov.

• Ak sa reťazová píla chvíľu nepoužíva, musíte ju odložiť na bok tak, aby neboli ohrozené žiadne iné osoby.

• Pred robením rezu a pred začatím pílenia vždy nastavte pazúrovú zarážku.

• Reťazovú pílu vyťahujte z dreva len vtedy, keď reťaz píly ešte beží. Každý, kto píli bez zarážky, môže byť potiahnutý dopredu.

• Reťazovú pílu za žiadnych okolností nepoužívajte, ak stojíte na rebríku, na strome alebo na inom nestabilnom mieste. Nepíľte len jednou rukou.

• Elektrický kábel sa vždy musí nachádzať za operátorom píly.

• Elektrický kábel musí byť vždy vedený preč od zadnej časti reťazovej píly.

• Používajte len originálne príslušenstvo.

• Reťazové píly používané vonku sa musia pripájať k prerušovaču zemného spojenia.

• Elektrické nástroje nepreťažujte. Fungujú najlepšie a najbezpečnejšie v danom rozsahu kapacity.

• Vždy používajte len správny elektrický nástroj. Reťazové píly s nízkym výkonom nepoužívajte na vykonávanie ťažkých prác.

• Kábel používajte len na určený účel. Elektrický nástroj nikdy nenoste za kábel. Šnúru nepoužívajte na vyťahovanie zástrčky z elektrickej zásuvky. Kábel chráňte pred pôsobením tepla, oleja a ostrých hrán.

• Predlžovacie káble vonku.

• Vonku používajte len schválené a príslušne označené predlžovacie káble.

• Pri pílení konvertovaného dreva a tenkých vetví používajte silnú oporu (stolička na rezanie, obr. 7b). Drevo neukladajte na seba, ani ho nedávajte držať druhej osobe, nepridržiavajte ho nohou.

• Klady musia byť zaistené v polohe.

• Na šikmom povrchu pracujte vždy čelom k svahu.

• Pri priečnom rezaní (skracovaní) vždy nastavte pazúrovú zarážku proti drevu, ktoré chcete píliť (obr. 7b).

• Pazúrovú zarážku nastavte vždy pred priečnym rezaním. Až potom zapnite reťazovú pílu a začnite píliť drevo. Reťazovú pílu vytiahnite nahor vzadu a smer veďte pomocou prednej rukoväte. Ako oporný bod použite pazúrovú zarážku. Na prepolohovanie píly na ďalšiePOWXG1009 SK Copyright © 2023 VARO S t r a n a | 6 www.varo.com pílenie prerušte proces pílenia a na prednú rukoväť vyviňte slabší tlak. Pílu potiahnite trochu dozadu, pazúrovú zarážku umiestnite trochu hlbšie do rezu a zadnú rukoväť potiahnite nahor (pozri obr. 7a).

• Pílu vyťahujte z dreva len vtedy, keď reťaz píly beží.

• Ak vykonávate niekoľko rezov, reťazovú pílu medzi jednotlivými rezmi vypnite.

• Ponorné a horizontálne rezy smú vykonávať len profesionáli (vysoké riziko spätného nárazu, pozri obr. 8).

• Pre horizontálne rezy umiestnite do najmenšieho možného uhla. Vyžaduje si to extrémnu opatrnosť, pretože pazúrová zarážka sa v tomto prípade nedá použiť.

• Ak sa reťaz pri robení rezu hornou stranou zasekne, môže byť vyvrhnutá smerom k operátorovi. Z tohto dôvodu by ste mali píliť, pokiaľ je to možné, spodnou stranou, pretože reťazová píla bude vtedy vyvrhnutá preč od tela, smerom k drevu (obr. 9 + 10).

• Pri pílení trieskového dreva dávajte mimoriadny pozor. Odpílené kusy dreva môžu byť katapultované ktorýmkoľvek smerom (riziko zranenia!).

• Reťazovú pílu nepoužívajte na odstraňovanie klincov alebo podobných predmetov.

• Pri odsekávaní konárov by mala byť reťazová píla podľa možnosti podporovaná proti kmeňu. Nerežte hrotom vodiacej lišty (riziko spätného nárazu, pozri obr. 8).

• Odvetvovanie by mal vykonávať vyškolený personál! Nebezpečenstvo zranenia!

• Venujte špeciálnu pozornosť konárom, ktoré sú napnuté. Voľne spustené vetvy nepíľte zospodu.

• Pri odvetvovaní nikdy nestojte na kmeni.

• Reťazová píla by sa nemala používať na lesné práce, t.j. na stínanie a odvetvovanie v lese. Kvôli káblovému spoju nemá operátor potrebnú mobilitu a jeho bezpečnosť nie je zaručená!

• Vždy stojte na boku stínaného stromu.

• Keď sa stína strom, dávajte pri kráčaní dozadu pozor na padajúce vetvy.

• Na svahoch by mal operátor stáť na hornej ľavej alebo pravej strane kmeňa alebo ležiaceho stromu, nikdy na spodnej strane.

• Dávajte pozor na kmene, ktoré sa kotúľajú k vám. Spätný náraz!

• Ak sa hrot vodiacej lišty (hlavne horná štvrtina) náhodne dotkne dreva alebo iných pevných predmetov, elektrická píla má tendenciu trhnúť sa dozadu. V takomto prípade sa bude píla pohybovať nekontrolovane a bude vyvrhnutá smerom k operátorovi pri plnej sile (riziko zranenia!)

• Pri práci s reťazovou pílou používajte ochranné rukavice, vhodné topánky, chrániče nôh, očí a uší.

• Ak pri práci hrozí riziko zranenia hlavy, treba nosiť ochrannú helmu, pri pílení stromov a odpiľovaní vetiev sťatých alebo spadnutých stromov. Okrem toho treba používať chránič tváre.

• Predtým, ako budete kontrolovať a nastavovať reťaz alebo opravovať prípadné chyby, alebo ak budete prechádzať z jedného pracoviska na iné, vytiahnite zástrčku z elektrickej zásuvky.

• Nikdy nezapínajte reťazovú pílu, ak ju pevne nedržíte. Majte bezpečný postoj a zabezpečte, aby sa vodiaca lišta a reťaz píly ničoho nedotýkali.

• Pílu vždy držte obomi rukami (pravá ruka na zadnej rukoväti, ľavá ruka na rukoväti (2).

• Nikdy nepíľte nad výškou ramena, ak stojíte na rebríku alebo na strome, alebo v inej nestabilnej polohe.

• Keď pílite drevo, ktoré je rozštiepené, dávajte pozor, aby sa reťazou píly neodlomili a nevymrštili kúsky dreva.

• Počas prestávok by ste mali pílu položiť tak, aby reťaz píly nikoho neohrozovala.

• Reťazovú pílu by ste nemali požičiavať, ani dávať do rúk osobám, ktoré neboli oboznámené s jej používaním. Pri odovzdávaní píly odovzdajte aj návod na obsluhu.POWXG1009 SK Copyright © 2023 VARO S t r a n a | 7 www.varo.com

Aby ste predišli spätnému nárazu riaďte sa prosím nasledujúcimi bezpečnostnými pokynmi:

• Nikdy nezačínajte rezať špičkou vodiacej lišty!

• Nikdy nepíľte špičkou vodiacej lišty! Pri pokračovaní rezov, ktoré ste už začali robiť, buďte opatrný!

• Rez vždy začínajte až vtedy, keď už reťazová píla beží!

• Vždy skontrolujte, či je reťaz píly správne naostrená.

• Nikdy nerežte cez viac ako jednu vetvu naraz! Pri odrezávaní konárov dávajte pozor, aby ste sa nedotkli iných vetiev.

• Pri priečnom rezaní dávajte pozor na kmene, ktoré stoja príliš blízko pri sebe. Ak je to možné, použite stoličku na rezanie.

7 PRENÁŠANIE REŤAZOVEJ PÍLY

Pred prenášaním reťazovej píly vždy odpojte zástrčku od elektrickej zásuvky a chránič reťaze nasuňte na koľajnicu a reťaz. Ak sa má reťazovou pílou urobiť niekoľko rezov, musí sa píla medzi jednotlivými rezmi vypínať.

• Parametre napätia a napájania el. prúdom musia súhlasiť s hodnotami na typovom štítku.

• Pred začatím práce vždy skontrolujte, či reťazová píla správne funguje a či sa bezpečne používa.

• Skontrolujte tiež, či sú mazanie reťaze a olejoznak v dobrom pracovnom stave (pozri obr. 4). Keď je hladina oleja približne 5 mm od spodnej značky, musíte doplniť olej. Keď je hladina oleja vyššie, môžete bez obáv pracovať.

• Zapnite reťazovú pílu a podržte ju nad podlahou. Dávajte pozor, aby sa reťazová píla nedotkla podlahy. Z bezpečnostných dôvodov je najlepšie udržiavať vzdialenosť aspoň 20 cm. Ak zbadáte narastajúce stopy oleja, mazací systém reťaze pracuje správne. Ak nevidíte žiadne stopy oleja, skúste vyčistiť otvor pre odtok oleja (obr. 2 C), horný otvor napínania reťaze a olejový kanál alebo kontaktujte zákaznícky servis. (K tomuto si prečítajte časť „Naplnenie oleja reťaze a mazania reťaze“).

• V prípade potreby skontrolujte napnutie a uchytenie reťaze a (k tejto téme si pozrite časť „Napnutie reťaze píly “).

• Skontrolujte, či brzda reťaze funguje správne (pozri tiež časť „Uvoľnenie brzdy reťaze“). 9 MONTÁŽ

9.1 Montáž vodiacej lišty a reťaze

Ak je reťazová píla pripojená k zdroju energie: Vytiahnite zástrčku z el. zásuvky. Ak chcete vykonávať práce na reťazi píly, používajte ochranné rukavice. Dôležité: Predný kryt prstov (3) sa musí vždy nachádzať v hornej (vertikálnej) polohe (obr. 5). Vodiaca lišta a reťaz píly sa dodávajú osobitne. Zmontujte tak, že najprv odskrutkujete zaisťovaciu maticu (5) a odstránite kryt reťazového kolesa (18). Skrutka vodiacej lišty (17) sa musí nachádzať v strede vodiacej lišty. V prípade potreby nastavte napnutie reťaze kolesom reťaze (16). Aby ste predišli zraneniu na ostrých rezných hranách, používajte pri montáži, napínaní a kontrolách reťaze vždy rukavice. Pred montážou vodiacej lišty na reťazi píly skontrolujte smer rezania zubov! Smer chodu je označený šípkou na kryte reťazového kolesa (18).POWXG1009 SK Copyright © 2023 VARO S t r a n a | 8 www.varo.com Na určenie smeru rezania môže byť potrebné reťaz píly (4) obrátiť. Vodiacu lištu (7) podržte vertikálne tak, aby hrot smeroval nahor a položte ju na reťaz píly (4), pričom začnite na špičke lišty. Potom zmontujte vodiacu lištu s reťazou píly nasledovne: − Vodiacu lištu s reťazou píly položte na koleso reťaze (16) a vodiacu skrutku (17). − Reťaz píly umiestnite okolo reťazového kolesa (16) a zabezpečte, aby bola správne namontovaná (pozri obr. 2). − Kryt (6) položte navrch a jemne utiahnite zaisťovacou maticou (5). Teraz sa musí reťaz píly správne napnúť.

9.2 Napnutie reťaze píly

Pred vykonávaním akýchkoľvek prác na reťazovej píle vždy vytiahnite elektrickú zástrčku zo zásuvky! Noste ochranné rukavice! Zabezpečte, aby bola reťaz píly (4) vnútri vodiacej drážky vodiacej lišty (7) (obr. 2)! Vonkajší gombík otáčajte v smere chodu hod. ručičiek, kým nebude reťaz píly správne napnutá. Potom otočte vnútorný gombík (5), aby ste vodiacu lištu zablokovali v tejto polohe. Kým uťahujete vnútorným gombíkom, vodiaca lišta sa potom musí zatlačiť nahor. Znovu skontrolujte napnutie reťaze (pozri obr. 3). Reťaz nenapínajte príliš silno. Keď je reťaz studená, malo by byť možné zdvihnúť reťaz v strede vodiacej lišty o asi 5 mm. Potom zaisťovaciu maticu (5) bezpečne utiahnite. Keď je pílová reťaz teplá, roztiahne sa a uvoľní a vzniká nebezpečenstvo jej úplného zoskočenia z koľajnice. V prípade potreby ju znovu napnite. Ak reťaz píly znovu napnete, keď je horúca, budete ju musieť znovu povoliť, keď dokončíte pílenie. V opačnom prípade by mohlo pri zmršťovaní vplyvom chladnutia reťaze dôjsť k nadmernému napnutiu. Nová reťaz píly si vyžaduje čas zabiehania asi 5 minút. Na tomto stupni je veľmi dôležité mazanie reťaze. Po zabehnutí skontrolujte napnutie reťaze a v prípade potreby napnutie znovu dolaďte.

9.3 Plnenie oleja reťaze (obr. 4)

Aby ste predišli vniknutiu nečistôt do nádrže, pred otvorením očistite vrchnák olejovej nádrže (14). Počas pílenia kontrolujte obsah olejovej nádrže na olejoznaku (15). Riadne zatvorte vrchnák olejovej nádrže a poutierajte prípadne rozliaty olej.

9.4 Zaistenie predlžovacieho kábla (obr. 6)

Používajte len predlžovacie káble vhodné na použitie vonku. Prierez kábla (max. dĺžka predlžovacieho kábla: 75 m) musí byť min. 1,5 mm². Kábel reťazovej píly pripevnite k predlžovaciemu káblu tak, že predlžovací kábel zasuniete do medzery uvoľnenia napnutia na kryte. Predlžovacie káble dlhšie ako 30 m znižujú výkon reťazovej píly.

Aby ste predišli nadmernému opotrebovaniu, musí byť reťaz píly a vodiaca lišta počas prevádzky rovnomerne mazaná. Mazanie je automatické. Nikdy nepracujte bez mazania reťaze. Ak reťaz beží na sucho, celý rezací aparát sa rýchlo závažne poškodí. Preto je dôležité pri každom použití skontrolovať mazanie reťaze aj olejoznak (obr. 4).POWXG1009 SK Copyright © 2023 VARO S t r a n a | 9 www.varo.com Pílu nepoužívajte, keď je hladina oleja pod značkou „ Min.“. − Min.: Keď je viditeľných už len asi 5 mm oleja na dolnom okraji mierky oleja (15), musíte olej doplniť. − Max.: Olej doplňte tak, aby bolo okienko plné.

9.6 Kontrola automatického mazania

Pred začatím práce skontrolujte automatické mazanie reťaze a olejoznak. Zapnite reťazovú pílu a podržte ju nad podlahou. Dávajte pozor, aby sa reťazová píla nedotkla podlahy. Z bezpečnostných dôvodov je najlepšie udržiavať vzdialenosť aspoň 20 cm. Ak zbadáte narastajúce stopy oleja, mazací systém reťaze pracuje správne. Ak nevidíte žiadne stopy oleja, vyčistite otvor pre odtok oleja (obr. 2 C), horný otvor napínania reťaze (E) a olejový kanál alebo kontaktujte zákaznícky servis.

9.7 Mazivá pre reťaz

Životnosť pílových reťazí a vodiacich líšt závisí do veľkej miery od kvality používaného maziva. Nesmie sa používať starý olej! Používajte len ekologické mazivo na reťaz. Mazivo skladujte len v nádobách, ktoré spĺňajú smernice.

Koleso reťaze (16) je vystavené mimoriadne vysokému opotrebovaniu. Ak na zuboch zbadáte hlboké znaky opotrebovania, musíte koleso reťaze vymeniť. Opotrebované koleso reťaze skracuje životnosť reťaze píly. Koleso reťaze nechajte vymeniť v špecializovanej predajni alebo zákazníckom servise.

Chránič reťaze sa musí pripnúť na reťaz a lištu hneď po dokončení práce a vždy, keď reťazovú pílu prepravujete.

V prípade spätného nárazu sa brzda reťaze (3) aktivuje prostredníctvom predného chrániča prstov. Predný chránič prstov sa tlačí dopredu zadnou stranou ruky a to spôsobí, že brzda reťaze zastaví reťazovú pílu, resp. motor do 0,15 s (obr. 5, I).

9.12 Uvoľnenie brzdy reťaze (obr. 5)

Aby ste mohli reťazovú pílu znovu používať, musíte reťaz píly znovu uvoľniť. Najprv reťazovú pílu vypnite. Potom zatlačte predný chránič prstov (3) dozadu do vertikálnej polohy, kým sa nezaistí na svojom mieste (obr. 5, H). Brzda reťaze je teraz opäť plne funkčná.

9.13 Naostrenie reťaze píly

Reťaz píly si môžete dať rýchlo a správne naostriť u špecializovaného predajcu, od ktorého tiež môžete získať zariadenie, aby ste si reťaz mohli naostriť sami. Prosím postupujte podľa príslušných pokynov k prevádzke. O nástroje sa starajte. Svoje nástroje udržiavajte naostrené a čisté, aby ste mohli dobre a bezpečne pracovať. Riaďte sa pokynmi pre údržbu a pokynmi pre výmenu nástrojov.POWXG1009 SK Copyright © 2023 VARO S t r a n a | 10 www.varo.com 10 SPUSTENIE Vždy noste ochranné okuliare, chrániče sluchu, ochranné rukavice a pevný, ochranný odev! Pílu používajte len so schválenými predlžovacími káblami a predpísanou izoláciou a spojmi určenými na použitie vonku (schválené káble s gumeným plášťom), ktoré sú vhodné pre zástrčku reťazovej píly. Reťazová píla je vybavená dvomi bezpečnostnými spínačmi, ktoré si vyžadujú použitie oboch rúk. Reťazová píla funguje len vtedy, keď jedna ruka drží prednú rukoväť (2) a druhá ruka stláča spínač na zadnej rukoväti (1). Ak reťazová píla nebeží, musí sa uvoľniť brzda reťaze na prednom chrániči prstov (3). K tejto téme si prečítajte časť „Brzda reťaze “a „Uvoľnenie brzdy reťaze“. Po zapnutí bude reťazová píla okamžite bežať pri vysokej rýchlosti.

Pustite buď hlavný vypínač (13) na zadnej rukoväti alebo druhý spínač (2) na prednej rukoväti. Po uvoľnení hlavného spínača dôjde k zastaveniu reťazovej píly do 1 sekundy a k silnému iskreniu. Je to normálny stav a je to bezpečné pre správnu prevádzku reťazovej píly. Po skončení práce s reťazovou pílou by ste mali vždy vykonať tieto činnosti: Vyčistiť reťaz píly a vodiacu lištu a znovu založiť chránič reťaze.

10.2 Ochrana reťazovej píly

Reťazovú pílu nikdy nepoužívajte v daždi ani vo vlhkých podmienkach. Ak je predlžovacia šnúra poškodená, okamžite vytiahnite zástrčku z elektrickej zásuvky. Nikdy nepracujte s poškodeným káblom.

• Skontrolujte, či reťazová píla nie je poškodená. Pred opätovným použitím nástroja skontrolujte bezpečnostné zariadenia alebo akékoľvek trochu poškodené časti, aby ste si boli istý, že sú v dobrom pracovnom stave.

• Skontrolujte, či pohyblivé diely pracujú správne.

• Všetky časti musia byť správne zložené a spĺňať všetky podmienky požadované na zabezpečenie správneho fungovania reťazovej píly.

• Akékoľvek poškodené bezpečnostné zariadenia a časti musia byť okamžite náležite opravené alebo vymenené v zákazníckom servise, ak nie je v tomto návode uvedené inak.

10.3 Poznámky o pracovnom postupe

Spätný náraz (obr. 8). Nehodám môžete zabrániť tak, že nebudete píliť špičkou vodiacej lišty, pretože to môže spôsobiť náhle zdvihnutie zadnej časti. Pri práci s pílou vždy používajte úplné, bezpečné zariadenie a odev. Spätný náraz je pohyb vodiacej lišty nahor alebo dozadu, ku ktorému môže dôjsť, ak sa reťaz píly na hrote vodiacej lišty stretne s prekážkou. Zabezpečte, aby bol obrobok pevne uchytený. Na zaistenie obrobku pred šmýkaním použite svorky. Uľahčuje to tiež ovládanie reťazovej píly obomi rukami. Spätný náraz spôsobuje, že píla sa začne správať nekontrolovane, a vzniká pri uvoľnenej alebo tupej reťazi. Slabo naostrená reťaz zvyšuje riziko spätného nárazu. Nikdy nepíľte nad výškou ramena.POWXG1009 SK Copyright © 2023 VARO S t r a n a | 11 www.varo.com 11 PREVÁDZKA - TIPY K POUŽÍVANIU REŤAZOVEJ PÍLY

11.1 Pílenie dreva (obr. 7a, 7b)

Pri pílení dreva dodržiavajte prosím bezpečnostné pokyny a postupujte nasledovne: − Zabezpečte, aby sa pílené drevo nemohlo zošmyknúť. − Krátke kusy dreva upevnite pred pílením na svojom mieste uchytením. − Píľte len drevo alebo drevené predmety. − Pri pílení zabezpečte, aby ste sa nedotkli žiadnych kameňov alebo klincov, pretože by sa mohli vyvrhnúť a poškodiť reťaz píly. − Zabráňte tomu, aby sa bežiaca píla dotkla drôtených plotov alebo zeme. − Pri odpiľovaní vetiev podoprite reťazovú pílu čo najďalej a nepíľte špičkou vodiacej lišty. − Dávajte pozor na prekážky, ako sú pne stromov, korene, priekopy a kopčeky, pretože by mohli spôsobiť váš pád. Zapamätajte si! Reťazová píla musí predtým, ako príde do kontaktu s drevom, bežať.

Stlačte bezpečnostné odistenie (2) a hlavný vypínač (13). Na drevo položte najspodnejší pazúr (obr. 4, J). Reťazovú pílu zdvihnite za zadnú rukoväť (1) a píľte do dreva. Reťazovú pílu posuňte trochu dozadu a pazúr umiestnite ešte nižšie. Pri pílení rozštiepaného dreva dávajte pozor, pretože kusy dreva sa môžu odlamovať.

Pri stínaní stromov dodržiavajte prosím všetky bezpečnostné pokyny a postupujte nasledovne: Zapamätajte si! Nebezpečná zóna: Stínanie stromov môže spôsobiť, že s nimi spadnú aj ďalšie stromy. Zóna nebezpečenstva má preto dvojnásobok dĺžky stínaného stromu (obr. 12). Stínanie stromov je nebezpečné a vyžaduje si prax. Ak ste začiatočník alebo nemáte skúsenosti, neučte sa sám, ale vyhľadajte profesionálne školenie (obr. 13). Smer pádu:

• Najprv odhadnite smer pádu, pričom zoberte do úvahy ťažisko koruny a smer vetra. Reťazová píla musí predtým, ako príde do kontaktu s drevom, bežať. Zapnite reťazovú pílu. Do stromu urobte spodný rez v smere pádu a potom urobte horizontálny rez (zadný rez) na opačnej strane dolného rezu.

• Urobte spodný rez: Stromu poskytne vedenie a smer.

• Skontrolujte smer pádu: Ak musíte opraviť spodný rez, vždy režte znovu po celej šírke.

• Teraz zavolajte „Drevo “ !

• Až teraz urobte zadný rez, ktorý musí byť vyššie ako spodok spodného rezu. Včas vložte kliny.POWXG1009 SK Copyright © 2023 VARO S t r a n a | 12 www.varo.com

• Premostenie nechajte na mieste, pretože poslúži ako kĺb. Keby ste premostenie prerezali, strom by spadol náhodne.

• Strom zotnite tak, že vložíte klin do zadného rezu, a nie tak, že ho prepílite.

• Keď bude strom padať, prejdite dozadu a sledujte korunu.

• Počkajte, kým sa koruna prestane kývať. Nepracujte pod vetvami, ktoré sa zasekli. Keď sa používa reťazová píla na pílenie stromov, ktoré presahujú jej výkonové limity, môže sa reťaz zaseknúť. Ak sa reťaz zasekne, uvoľnite ju pomocou dreveného klinu. Nestínajte stromy:

• Ak nedokážete rozlíšiť detaily v zóne nebezpečenstva, napr. kvôli hmle, dažďu, snehovým závejom alebo šeru.

• Ak sa smer pádu nedá spoľahlivo odhadnúť kvôli vetru alebo nárazom vetra. Stínanie na svahoch, námraze, zmrznutom alebo mokrom povrchu (rosa) je bezpečné len vtedy, ak dokážete zaujať stabilný postoj.

12 ČISTENIE A ÚDRŽBA

Pred vykonávaním akýchkoľvek prác na reťazovej píle vždy vytiahnite elektrickú zástrčku z elektrickej zásuvky!

• Chladiace otvory na kryte motora udržujte vždy čisté a bez prekážok.

• Smú sa vykonávať údržbové práce popísané v tomto návode. Akékoľvek iné údržbové práce smie vykonávať len naše zákaznícke stredisko.

• Elektrickú pílu žiadnym spôsobom neupravujte. Mohlo by to ohroziť jej bezpečnosť.

• Ak by reťazová píla aj napriek pozorným postupom výroby a kontroly zlyhala, nechajte si ju opraviť v autorizovanom zákazníckom servise.

13 RIEŠENIE PROBLÉMOV

PORUCHA PRÍČINA NÁPRAVA Motor nebeží Bez elektriny Skontrolujte el. zásuvku, kábel a zástrčku. Poškodený kábel: Nechajte opraviť v zákazníckych službách. Je zakázané preliepať poškodený kábel izolačnou páskou. Poškodené spínače smie opravovať len náš zákaznícky servis. Brzda reťaze Pozrite si časť „ Brzda reťaze “a „Uvoľnenie brzdy reťaze“. Nedostatočná uhlíková kefka Vymeňte uhlíkovú kefku, obráťte sa na náš zákaznícky servis. Reťaz sa nepohybuje Brzda reťaze Skontrolujte brzdu reťaze, v prípade potreby povoľte. Slabý výkon rezania Tupá reťaz Naostrenie reťaze Napnutie reťaze Reťaz nesprávne nainštalovaná Skontrolujte, že je reťaz správne nainštalovaná. Skontrolujte napnutie reťaze. Píla pracuje len s ťažkosťami. Napnutie reťaze Skontrolujte napnutie reťaze.POWXG1009 SK Copyright © 2023 VARO S t r a n a | 13 www.varo.com Reťaz zoskakuje z lišty.

Reťaz sa zahrieva. Mazanie reťaze Skontrolujte hladinu oleja Skontrolujte mazanie reťaze. 14 TECHNICKÉ ÚDAJE Menovité napätie AC 230-240 V Menovitá frekvencia 50 Hz Menovitý výkon 2400 W Veľkosť lišty 400 mm Dĺžka kábla 0,35 m Kapacita olejovej nádrže 0,13 l Rýchlosť reťaze 13,1 m/s Automatická brzda, ochrana rúk Áno Automatická olejnička pre reťaz Áno Nízky spätný náraz Áno Typ reťaze Powerplus Typ lišty Powerplus Rýchle nastavenie reťaze bez náradia Áno Motor s uhlíkovými kefkami Áno 15 HLUK Hodnoty emisií hluku namerané podľa príslušnej normy. (K=3) Hladina akustického tlaku LpA 93 dB(A) Hladina akustického výkonu LwA 112 dB(A) POZOR! Ak akustický tlak prekročí úroveň 85 dB(A), používajte chrániče sluchu. aw (Vibrácie) 7,5 m/s² K = 1,5 m/s² 16 SKLADOVANIE Reťazovú pílu uložte na bezpečnom mieste. Nepoužívaná reťazová píla by sa mala skladovať na čistom, rovnom povrchu a na suchom mieste, ku ktorému nemajú prístup deti.POWXG1009 SK Copyright © 2023 VARO S t r a n a | 14 www.varo.com 17 ZÁRUKA

• Záručná lehota poskytovaná na tento výrobok je 36 mesiacov a začína plynúť dňom zakúpenia prvým používateľom.

• Táto záruka zahŕňa všetky chyby materiálu a výrobné chyby, okrem: batérií, nabíjačiek, chybných súčastí, ktoré podliehajú bežnému opotrebovaniu ako napr. ložiská, kefky, káble a zástrčky alebo príslušenstvo ako vrtáky, vrtné korunky, pílové listy atď.; nezahŕňa poškodenia alebo chyby spôsobené zlým zaobchádzaním, nehodami alebo pozmeňovaním, ani náklady na prepravu.

• Poškodenie a/alebo chyby, ktoré sú dôsledkom nesprávneho používania, tiež nespadajú pod ustanovenia záruky.

• Nenesieme ani žiadnu zodpovednosť za zranenie osôb, ktoré je dôsledkom nesprávneho používania zariadenia.

• Opravy smie vykonávať iba autorizované servisné stredisko pre nástroje Powerplus.

• Záruku si zároveň nemožno uplatňovať, ak bolo zariadenie poškodené v dôsledku nedbanlivej údržby alebo preťaženia.

• Zo záruky sú definitívne vylúčené prípady, kedy poškodenie vzniklo dôsledkom vniknutia kvapaliny, nadmerného preniknutia prachu, úmyselného poškodenia (úmyselne alebo závažnou nedbanlivosťou), nevhodného použitia (použitie zariadenia na účely, na ktoré nie je vhodné), nekompetentného použitia (napr. nerešpektovaním pokynov v návode), neodbornej montáže, zásahu bleskom, chybného sieťového napätia. Neboli uvedené všetky možnosti.

• Prijatie reklamácie v rámci záruky nemá vplyv na predĺženie záručnej lehoty, ani na začatie novej záručnej lehoty v prípade výmeny zariadenia.

• Staré zariadenia alebo súčasti, ktoré sú vymieňané v rámci záruky, sa preto stávajú majetkom spol. Varo NV.

• Vyhradzujeme si právo zamietnuť akúkoľvek reklamáciu, ak nie je možné overiť dátum zakúpenia alebo ak je jasné, že výrobok nebol riadne udržiavaný. (čisté vetracie otvory, pravidelná údržba uhlíkových kefiek,…)

• Potvrdenku o nákupe si musíte uschovať ako doklad o dátume zakúpenia.

• Náradie musíte vrátiť v nerozobranom stave svojmu predajcovi v prijateľne čistom stave, v originálnom plastovom kufríku liatom pod tlakom, ak v ňom bolo vaše náradie dodané, spolu s priloženým dokladom o kúpe. 18 ŽIVOTNÉ PROSTREDIE Ak musíte po dlhodobom používaní zariadenie vymeniť, nelikvidujte ho spolu s domovým odpadom, ale ekologicky bezpečným spôsobom. Odpad z elektrických výrobkov sa nesmie likvidovať s bežným domovým odpadom. Ak existuje zberňa na recykláciu, odovzdajte ho na recykláciu. Informácie o recyklácii vám poskytnú miestne úrady alebo predajca.POWXG1009 SK Copyright © 2023 VARO S t r a n a | 15 www.varo.com

19 VYHLÁSENIE O ZHODE

VARO – Vic Van Rompuy nv – Joseph Van Instraat 9 – BE2500 Lier – BELGICKO, výlučne vyhlasuje, že, výrobok: Reťazová píla 2400 W obchodná známka: POWERplus model: POWXG1009 je v súlade so základnými požiadavkami a inými relevantnými ustanoveniami príslušných európskych smerníc/nariadení, na základe uplatnenia európskych harmonizovaných noriem. V prípade akýchkoľvek neoprávnených úprav tohto zariadenia stráca toto vyhlásenie svoju platnosť. Európske smernice/nariadenia (vrátane ich prípadných novelizácií až do dátumu podpisu): 2011/65/EU 2006/42/EC 2014/30/EU 2000/14/EC Annex V LwA Measured 106dB(A) Guaranteed 112dB(A) Európske harmonizované normy (vrátane ich prípadných novelizácií do dátumu podpisu): EN60745-1 : 2009 EN60745-2-13 : 2009 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Uchovávateľ technickej dokumentácie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Nižšie podpísaný koná v mene generálneho riaditeľa spoločnosti Philippe Vankerkhove, MSc. EE Regulačné záležitosti – Compliance Manager 05/09/2022, Lier - BelgiumPOWXG1009 RO Copyright © 2023 VARO P a g i n a | 1 www.varo.com
