MANUAL DE UTILIZADOR POWXG1009 PowerPlus

10 PUESTA EN FUNCIONAMIENTO

5.1 Instruções de segurança e prevenção de acidentes ........................................... 4

9.5 Lubrificação da corrente ....................................................................................... 9

9.6 Verificar a lubrificação automática ....................................................................... 9

9.10 Proteção da corrente ........................................................................................... 10

10.2 Proteção da motosserra elétrica ......................................................................... 11

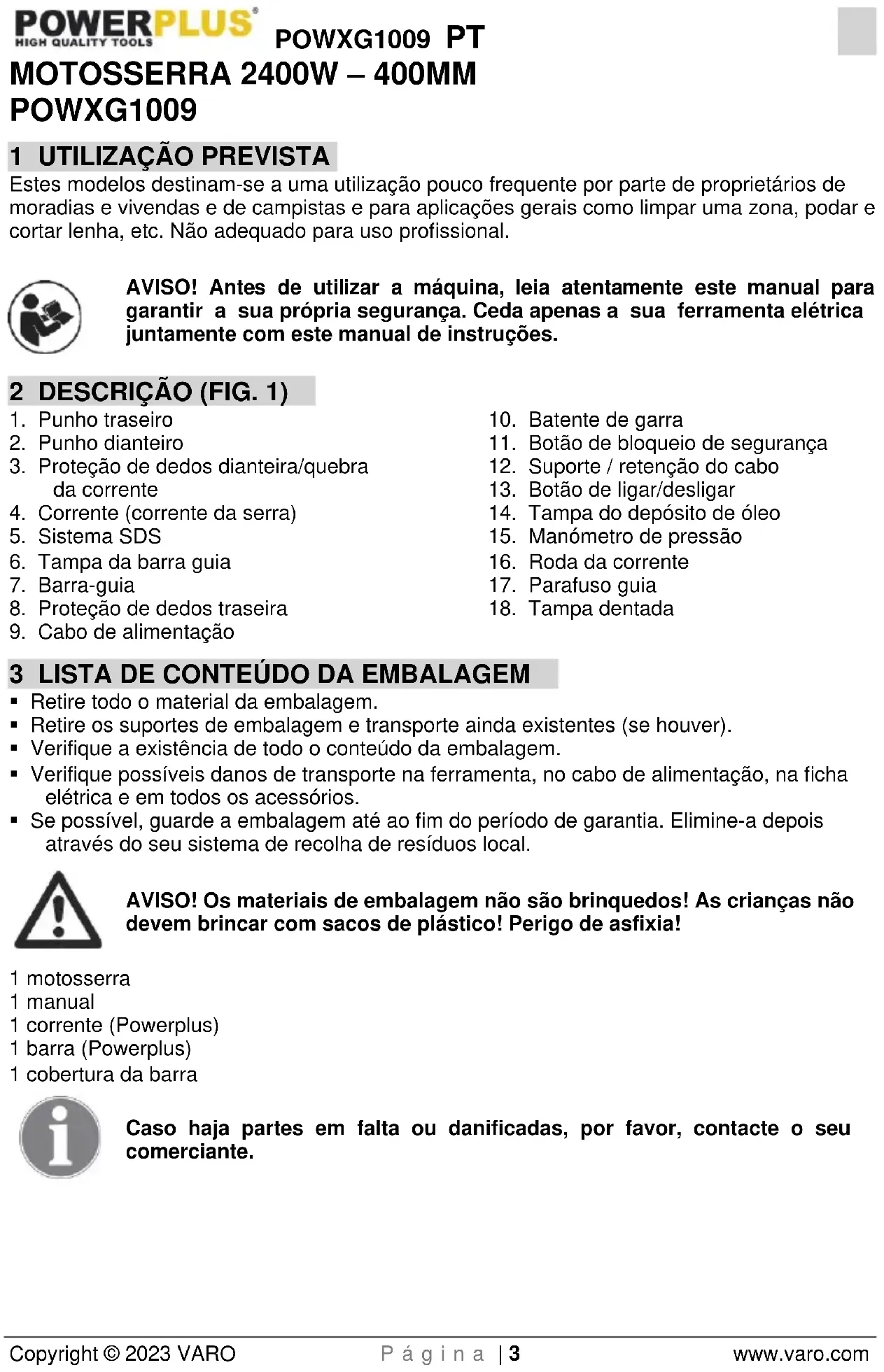

1 UTILIZAÇÃO PREVISTA

Estes modelos destinam-se a uma utilização pouco frequente por parte de proprietários de moradias e vivendas e de campistas e para aplicações gerais como limpar uma zona, podar e cortar lenha, etc. Não adequado para uso profissional. AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções. 2 DESCRIÇÃO (FIG. 1)

3. Proteção de dedos dianteira/quebra

8. Proteção de dedos traseira

9. Cabo de alimentação

10. Batente de garra

11. Botão de bloqueio de segurança

12. Suporte / retenção do cabo

13. Botão de ligar/desligar

14. Tampa do depósito de óleo

15. Manómetro de pressão

• Retire todo o material da embalagem.

• Retire os suportes de embalagem e transporte ainda existentes (se houver).

• Verifique a existência de todo o conteúdo da embalagem.

• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.

• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local. AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia! 1 motosserra 1 manual 1 corrente (Powerplus) 1 barra (Powerplus) 1 cobertura da barra Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante.POWXG1009 PT Copyright © 2023 VARO P á g i n a | 4 www.varo.com 4 SÍMBOLOS Neste manual e/ou na máquina são utilizados os seguintes símbolos:

Indica o risco de ferimentos, perda de vida ou danos na ferramenta, se não seguir as instruções deste manual.

É aconselhável o uso de proteção auditiva.

Leia cuidadosamente as instruções.

É aconselhável o uso de proteção ocular. Use capacete de proteção.

Nunca trabalhe com o aparador de sebes à chuva ou com condições de humidade ou com água. Perigo de choque.

Remova a ficha da corrente imediatamente caso o cabo seja danificado ou cortado.

Em conformidade com as normas de segurança essenciais aplicáveis das diretivas europeias.

Use luvas de protecção

As instruções de segurança devem ser observadas ao usar a motosserra elétrica. Para sua própria segurança e a segurança de outros, por favor leia esta informação cuidadosamente antes de usar a motosserra elétrica e mantenha-a num local seguro para referência. Use a motosserra elétrica para serrar madeira ou objetos feitos de madeira. Quaisquer outros tipos de utilização são por sua conta e risco e podem ser perigosos. O fabricante não pode ser considerado responsável por danos causados pela utilização imprópria ou incorreta.

5.1 Instruções de segurança e prevenção de acidentes

Para evitar manuseamento incorreto da motosserra elétrica, por favor leia as instruções de operação na sua totalidade usando a motosserra elétrica pela primeira vez. Toda a informação sobre o manuseamento da motosserra elétrica é relevante para a sua segurança pessoal. Peça a um profissional que lhe mostre como usar a motosserra elétrica!

• Antes de ligar à tomada, verifique se a ficha e o cabo estão danificados. Se encontrar algum dano, leve para reparação a um especialista imediatamente.POWXG1009 PT Copyright © 2023 VARO P á g i n a | 5 www.varo.com

• Nunca use um cabo danificado, ligação ou ficha ou cabo de alimentação que não cumpra com os requisitos. Se o cabo é danificado ou separado, desligue da tomada imediatamente.

• Desligue a motosserra elétrica antes de libertar o travão da serra.

• Use sempre óculos e luvas de proteção ao operar a motosserra elétrica.

• Para evitar ferimentos, use roupas justas e botas de segurança.

• Para evitar danos de audição, use abafador de ouvidos. Capacetes com uma viseira são particularmente vantajosos.

• Certifique-se que tem um apoio firme ao operar a motosserra elétrica.

• Mantenha o seu local de trabalho asseado.

• Evite o contacto com peças ligadas a terra para não sofrer choques elétricos.

• Retire sempre a ficha da tomada antes de levar a cabo qualquer intervenção na motosserra elétrica.

• Ligue a ficha da motosserra elétrica apenas quando estiver desligada.

• A motosserra elétrica deve ser apenas usada por uma pessoa de cada vez. Todas as outras pessoas devem manter-se afastadas da área de balanço da motosserra elétrica. As crianças e os animais em particular devem ser sempre mantidos afastados.

• A serra não pode tocar em nada quando arranca.

• Segure firmemente a motosserra elétrica entre as duas mãos quando estiver a trabalhar com ela.

• A motosserra elétrica não deve ser operada por crianças e jovens. A única exceção a esta proibição são os jovens de 16 anos e mais velhos que possam usar a motosserra elétrica sob supervisão como parte da sua formação. Empreste a serra apenas a pessoas que estejam familiarizadas com este tipo de motosserra elétrica e saibam como a manusear. Forneça sempre as instruções de operação juntamente com a motosserra elétrica.

• Certifique-se que a motosserra elétrica se encontra armazenada num local inacessível às crianças.

• A serra apenas deve ser operada por pessoas com descanso e de boa saúde, isto é, numa boa condição física. Se começar a ficar cansado, faça um intervalo. A motosserra elétrica não deve ser usada após o consumo de álcool.

• Nunca exponha a motosserra elétrica à chuva ou mau tempo. Certifique-se que há iluminação suficiente no local de trabalho. Não use ferramentas elétricas na proximidade de líquidos ou gases combustíveis.

• Se a motosserra elétrica não estiver em utilização por algum tempo, é melhor ser colocada de lado de forma a que ninguém seja colocado em perigo.

• Antes de realizar um corte, instale sempre um batente de garra antes de começar a serrar.

• Remova a motosserra elétrica da madeira apenas com a corrente da serra ainda em funcionamento. Serrar sem o batente pode fazer com que o operador seja impulsionado para a frente.

• Nunca use a motosserra elétrica em cima de uma escada, numa árvore ou em qualquer outro local instável. Não serre com apenas uma mão.

• O cabo de alimentação deve estar sempre atrás do operador.

• O cabo de alimentação deve estar sempre afastado da traseira da motosserra elétrica.

• Use apenas acessórios originais.

• As serras elétricas usadas no exterior devem ser ligadas a um disjuntor de fuga à terra.

• Não sobrecarregue as suas ferramentas elétricas. Funcionam melhor e com mais segurança dentro do intervalo de capacidade apresentado.

• Use sempre a ferramenta elétrica correta. Não use serras elétricas de baixa potência para trabalhos pesados.POWXG1009 PT Copyright © 2023 VARO P á g i n a | 6 www.varo.com

• Use o cabo apenas para a sua finalidade adequada. Nunca carregue a sua ferramenta elétrica pelo seu cabo. Não use o cabo para puxar a ficha da tomada. Proteja o cabo do calor, óleos ou gorduras ou superfícies afiadas.

• Cabos de extensão para o exterior

• Use apenas cabos de extensão autorizados e devidamente identificados para uso no exterior.

• Use um suporte resistente ao serrar madeira convertida e ramos finos (cavalete para serrar, Fig. 7b). Não empilhe a madeira e não peça a uma segunda pessoa para segurar a madeira nem segure com o seu pé.

• Os troncos devem ser presos em posição.

• Em declives, opere sempre voltado para a frente.

• Em corte transversal ajuste sempre o batente de garra contra a madeira que pretende serrar (ver Fig. 7b)

• Ajuste sempre o batente de garra antes de realizar o corte transversal. Somente então ligue a motosserra elétrica e comece a serrar a madeira. Empurre a motosserra elétrica para cima na parte traseira e indique a direção com o aperto dianteiro. Use o batente de garra como um fulcro. Para reposicionar para mais cortes, interrompa o processo de serra e exerça uma ligeira pressão no aperto dianteiro. Puxe novamente um pouco a serra para trás, posicione o batente de garra mais para baixo e corte e puxe para cima o aperto traseiro (ver Fig. 7a).

• Puxe a serra para fora da madeira apenas quando a corrente de serra está em funcionamento.

• Se realizar diversos cortes, desligue a motosserra elétrica a meio.

• Cortes de fresagem e cortes horizontais apenas podem ser realizados por profissionais (existe um elevado risco de recuo, ver Fig. 8)

• Para cortes horizontais, posicione o ângulo mais pequeno possível. Isto exige cuidado extremo, visto que o batente de garra não pode ser aplicado neste caso.

• Se a corrente ficar encravada ao serrar com a parte superior pode ser impulsionada em direção ao operador. Por este motivo deve serrar sempre que possível com a parte inferior, visto que a motosserra elétrica será então impulsionada do corpo em direção à madeira (ver Fig. 9 e 10).

• Preste especial atenção ao cortar madeira lascada. Pedaços de madeira cortados podem ser projetados em qualquer direção (risco de ferimentos!)

• Não use a motosserra elétrica para remover pregos ou objetos similares.

• Ao podar, a motosserra elétrica deve estar apoiada sempre que possível no tronco. Não corte com a ponta da barra guia (risco de recuo, ver Fig. 8)

• O trabalho de podar ramos deve ser realizado por pessoal especializado! Risco de ferimentos!

• Preste especial atenção a ramos sob tensão. Não corte ramos suspensos livremente pela parte de baixo.

• Nunca se ponha em pé no tronco ao podar ramos.

• A motosserra elétrica não deve ser usada para trabalho florestal, isto é, para abater ou podar ramos na floresta. Devido à ligação do cabo o operador da serra não dispõe de mobilidade suficiente e a sua segurança não está garantida!

• Mantenha-se ao lado da árvore a ser a abatida.

• Quando a árvores está a ser abatida, tenha atenção a ramos que possam cair ao afastar- se.

• Nos declives o operador da serra deve manter-se na parte superior ou à esquerda ou direita do tronco ou árvore caída, nunca na parte inferior.

• Tenha atenção a troncos a rolar na sua direção. Recuo!

• A motosserra elétrica pode dar um ressalto se a ponta da barra guia (especialmente o quarto superior) acidentalmente tocar na madeira ou quaisquer outros objetos sólidos.POWXG1009 PT Copyright © 2023 VARO P á g i n a | 7 www.varo.com Neste caso a serra mover-se-á descontrolada e será arremessada em direção ao operador à potência máxima (risco de ferimentos!).

• Ao operar com a motosserra elétrica deve usar luvas de proteção, calçado adequado, protetores de pernas, protetores oculares e protetores de ouvidos.

• Se o trabalho envolver algum risco de ferimento da cabeça, deve usar-se um capacete de segurança ao deitar árvores abaixo e ao cortar ramos de árvores abatidas ou caídas. Adicionalmente deve usar-se um protetor de rosto.

• Retire sempre a ficha da tomada antes de tentar verificar ou ajustar a corrente ou corrigir alguma falha e ao passar de um local de trabalho para outro.

• Nunca ligue a motosserra elétrica enquanto não segurar firmemente a ferramenta, ou tiver um apoio seguro ou estiver certo de que a barra guia e a corrente da serra não estão a tocar em nada.

• Segure sempre a serra com ambas as mãos (mão direita no punho traseiro, mão esquerda no punho 2).

• Nunca serre acima da altura do ombro, quando estiver numa escada ou numa árvore, ou em qualquer outra posição insegura.

• Ao serrar madeira lascada tenha especial atenção para que não sejam projetados pequenos pedaços de madeira pela corrente da serra provenientes da madeira.

• Durante os intervalos, a serra deve ser pousada de forma a que não exista risco de ferimentos para alguém provocados pela corrente da serra.

• A motosserra elétrica nunca deve ser emprestada nem deve ser permitida a sua utilização por pessoas não familiarizadas com a utilização de tal ferramenta. As Instruções de funcionamento devem ser enviadas juntamente com a serra. 6 PRECAUÇÕES DE SEGURANÇA CONTRA RECUOS Por forma a evitar recuos, por favor siga estas instruções de segurança:

• Nunca comece a cortar com a ponta da barra guia!

• Nunca corte com a ponta da barra guia! Seja cuidadoso ao continuar cortes em que já está a trabalhar!

• Inicie sempre cortes com a motosserra elétrica já em funcionamento!

• Certifique-se que a corrente da serra está sempre afiada de forma adequada.

• Nunca corte mais de um ramo de cada vez! Ao podar ramos tenha cuidado para não tocar noutros ramos.

• Em corte transversal tenha atenção a troncos que se encontrem muito próximos entre si. Se possível use um cavalete para serrar.

7 TRANSPORTAR A MOTOSERRA ELÉTRICA

Antes de transportar a motosserra elétrica, remova sempre a ficha da tomada e deslize a proteção da corrente por cima do carreto e corrente. Se vai realizar diversos cortes com a motosserra elétrica, a serra deve ser desligada entre os cortes.

• A tensão e alimentação de corrente devem estar em conformidade com as indicações na placa de características.

• Antes de iniciar o trabalho, verifique sempre se a motosserra elétrica funciona adequadamente e é seguro opera-la.

• Verifique também se a lubrificação da corrente e o manómetro do óleo se encontram em boas condições de funcionamento (ver Fig. 4). Quando o indicador de nível do óleo estiver aprox. 5 mm da marca inferior, deve encher com óleo até cima. Quando o nível de óleo for superior pode trabalhar sem preocupações.

• Ligue a motoserra elétrica e segure-a acima do chão. Tenha cuidado para não permitir que a será elétrica toque no chão. Por motivos de segurança é melhor manter uma folga de, no mínimo, 20 cm. Se for possível ver um aumento de vestígios de óleo, o sistema de lubrificação da corrente está a funcionar corretamente. Se não for possível ver vestígiosPOWXG1009 PT Copyright © 2023 VARO P á g i n a | 8 www.varo.com de óleo, tente limpar a saída do óleo (Fig. 2, C), o orifício tensor da corrente superior e a conduta do óleo ou contacte o Serviço de Apoio ao Cliente. (Certifique-se que lê a secção "Encher óleo da corrente e lubrificação da corrente" neste ponto).

• Verifique a tensão e retenção, se necessário (ver a secção “”Exercer tensão na corrente da serra” neste ponto).

• Certifique-se que o travão da corrente está a funcionar corretamente (ver também a secção “Soltar o travão da corrente”). 9 MONTAGEM

9.1 Montar a lâmina-guia e a corrente

Caso a motosserra já esteja ligada à corrente elétrica: tire a ficha da tomada. Utilize luvas de proteção sempre que estiver a realizar qualquer trabalho na corrente da serra. Importante: A proteção de dedos dianteira (3) deve estar sempre em posição superior (vertical) (Fig. 5). A barra guia e a corrente de serra são fornecidos separadamente. Para montar, primeiro desaperte a contraporca (5) e remova a tampa dentada (18). O parafuso guia (17) tem de estar no centro do guia. Se necessário, ajuste a corrente tensora com a roda da corrente (16). Para evitar ferimentos nas extremidades de corte afiadas, use sempre luvas ao montar, tensar e verificar a corrente. Antes de montar a barra guia com a corrente de serra, verifique a direção de corte dos dentes! A direção de corte está marcada com uma seta na tampa dentada (18). Para determinar a direção de corte pode ser necessário voltar a corrente da serra (4). Segure a barra guia (7) verticalmente com a ponta voltada para cima e coloque a corrente de serra (4) a começar da ponta da barra. De seguida monte a barra guia com a corrente de serra como se segue: − Coloque a barra guia com a corrente de serra na roda de corrente (16) e o parafuso guia (17). − Coloque a corrente de serra à volta da roda de corrente (16) e certifique-se que está corretamente montada (ver Fig. 2) − Coloque a tampa (6) na parte superior e aperte suavemente com a contraporca (5). Agora a corrente de serra tem de ser corretamente tensionada.

9.2 Tensiona a corrente de serra

Retire sempre a ficha da tomada antes de levar a cabo qualquer intervenção na serra elétrica! Use luvas de proteção! Certifique-se que a corrente da serra (4) se encontra dentro da ranhura da barra guia (7) (Fig. 2)! Rode o botão exterior no sentido horário até que a corrente de serra esteja corretamente tensionada, de seguida rode o botão interior (de 5) para bloquear a barra guia nessa posição. Enquanto o botão interior está a ser apertado, a barra guia deve ser então empurrada para cima.POWXG1009 PT Copyright © 2023 VARO P á g i n a | 9 www.varo.com Verifique a tensão da corrente novamente (ver Fig. 3). Não tensione a corrente muito apertada. A frio, deve ser possível levantar a corrente no meio da barra guia aprox. 5 mm. Aperte a contraporca (5) com segurança. A quente, a corrente da serra irá expandir e aliviar e existe perigo de saltar fora do carril. Tensione novamente se necessário. Se a corrente da serra é novamente tensionada a quente, deve ser novamente solta quando terminar o trabalho de serrar. Caso contrário, a contração que ocorre à medida que a corrente arrefece provoca tensão excessivamente alta. Uma nova corrente de serra requer um período de funcionamento de aprox. 5 minutos. A lubrificação da corrente é muito importante nesta fase. Após o seu funcionamento, verifique a tensão da corrente e tensione novamente se necessário.

9.3 Encher o óleo da corrente (Fig. 4)

Para evitar a entrada de sujidade no depósito limpe a tampa do depósito de óleo (14) antes de abrir. Verifique o conteúdo do depósito de óleo durante o trabalho de serrar verificando o manómetro do óleo (15). Feche a tampa do depósito de óleo bem apertada e limpe quaisquer derrames.

9.4 Prender o cabo de extensão (Fig. 6)

Use apenas cabos de extensão adequados para utilização no exterior. A secção transversal do cabo (máx. comprimento do cabo de extensão: 75 m) deve ser no mínimo 1,5 mm². Fixe a motosserra elétrica flexível ao cabo de extensão inserindo o cabo de extensão na folga de alívio de tensão do invólucro. Os cabos de extensão mais compridos do que 30 m reduzirão o desempenho da motosserra elétrica.

9.5 Lubrificação da corrente

Para evitar desgaste excessivo, a corrente da serra e barra guia devem ser lubrificados de forma equilibrada durante a operação. A lubrificação é automática. Nunca trabalhe sem lubrificação de corrente. Se a corrente ficar seca, todo o aparelho de corte ficará rapidamente danificado com gravidade. É importante verificar a lubrificação da corrente e o manómetro do óleo em cada utilização (Fig. 4). Nunca use a serra quando o nível de óleo se encontre abaixo da marca de “Min.”. − Min.: Quando apenas aprox. 5 mm de óleo é visível na borda inferior do manómetro de óleo (15), deve encher até com óleo. − Máx.: Encher até cima com óleo até que a janela esteja cheia.

9.6 Verificar a lubrificação automática

Antes de iniciar o trabalho verifique a lubrificação da corrente automática e manómetro de óleo. Ligue a serra elétrica e segure-a acima do chão. Tenha cuidado para não permitir que a motosserra elétrica toque no chão. Por motivos de segurança é melhor manter uma folga de, no mínimo, 20 cm. Se agora for possível ver vestígios de óleo, o sistema de lubrificação de corrente está a funcionar corretamente. Se não for possível ver vestígios de óleo, tente limpar a saída do óleo (Fig. 2, C), o orifício tensor da corrente superior (E) e a conduta do óleo ou contacte o Serviço de Apoio ao Cliente.

9.7 Lubrificantes da corrente

A vida útil das correntes de serra e barras guia depende em grande medida da qualidade do lubrificante utilizado. Não deve ser usado óleo antigo! Use apenas lubrificante de corrente amigo do ambiente. Armazene o lubrificante de corrente apenas em contentores que cumpram as regulamentações.

9.8 Barra guiaPOWXG1009 PT

Copyright © 2023 VARO P á g i n a | 10 www.varo.com A barra guia (7) está sujeita a desgaste e danos especialmente severos na parte da frente e na parte inferior. Para evitar desgaste e danos unilaterais, rode a barra guia sempre que afie a corrente.

9.9 Roda da corrente

A roda da corrente (16) está sujeita a desgaste e danos especialmente elevados. Se notar marcas de desgaste profundo nos dentes, a roda da corrente deve ser substituída. Uma roda de corrente com desgaste encurta a vida útil da corrente de serra. Dirija-se a um vendedor autorizado ou ao seu Serviço de Apoio ao Cliente para substituir a roda da corrente.

9.10 Proteção da corrente

A proteção da corrente deve ser apertada à corrente e à lâmina-guia quando o trabalho de serrar está concluído e sempre que a motosserra elétrica tem de ser transportada.

9.11 Travão da corrente

No caso de recuo, o travão da corrente (3) será acionado através da proteção de dedos dianteira. A proteção de dedos dianteira é empurrada para a frente pela parte traseira da mão e isto faz com que o travão da corrente pare a motosserra elétrica, ou o motor, dentro de 0,15 s (Fig. 5, I).

9.12 Soltar o travão da corrente (Fig. 5)

Para ser possível usar a motosserra elétrica novamente é necessário soltar novamente a corrente da serra. Primeiro desligue a motosserra elétrica. De seguida, empurre a proteção de dedos dianteira (3) de volta para a posição vertical até bloquear em posição (Fig. 5, H). O travão da corrente está agora novamente funcional na sua totalidade.

9.13 Afiar a corrente de serra

Pode afiar rápida e corretamente a sua corrente de serra nos vendedores especializados, de quem pode obter equipamento para afiar correntes para lhe permitir afiar você próprio a corrente. Por favor siga as instruções de funcionamento correspondentes. Cuide das suas ferramentas. Mantenha as suas ferramentas afiadas e limpas para lhe permitir trabalhar bem e em segurança. Siga as regulamentações de manutenção e as instruções para trocar de ferramentas 10 COMEÇAR Use sempre óculos de segurança, protetores de ouvidos, luvas de proteção e roupas de trabalho pesado! Use a serra apenas com cabos de extensão aprovados com o isolamento prescrito e ligações concebidas para utilização no exterior (cabos revestidos a borracha aprovados) que encaixem na ficha da motosserra elétrica. A motosserra elétrica está equipada com dois interruptores de segurança que requerem a utilização de ambas as mãos. A motosserra elétrica trabalha apenas quando uma mão segura o aperto dianteiro (2) e a outra mão atua o interruptor no aperto traseiro (1). Se a motosserra elétrica não funciona, o travão da corrente deve ser liberado na proteção de dedos dianteira (3). Certifique-se que lê as secções “Travão da corrente” e “Liberar o travão da corrente” neste ponto. Após ligar, a motosserra elétrica funcionará imediatamente a alta velocidade.POWXG1009 PT Copyright © 2023 VARO P á g i n a | 11 www.varo.com

Libere o interruptor ON/OFF (13) no aperto traseiro ou o outro interruptor (2) no aperto dianteiro. Liberar o interruptor ON/OFF faz com que a motosserra elétrica pare ao fim de 1 seg. e provoca faíscas intensas. Isto é normal e seguro para operação adequada da motosserra elétrica. Após operar com a motosserra elétrica deve sempre: Limpar a corrente da serra e a barra guia e substituir a proteção da corrente.

10.2 Proteção da motosserra elétrica

Nunca use a motosserra elétrica à chuva ou em condições de humidade. Se o cabo de extensão estiver danificado retire imediatamente a ficha da tomada. Nunca trabalhe com um cabo danificado.

• Verifique se a motosserra elétrica apresenta danos. Antes de usar novamente a ferramenta verifique os dispositivos de segurança ou quaisquer peças ligeiramente danificadas para garantir que estão em boas condições de funcionamento.

• Certifique-se que as peças móveis estão a trabalhar corretamente.

• Todas as peças devem estar corretamente montadas e devem cumprir todas as condições necessárias para garantir que a motosserra elétrica trabalha corretamente.

• Quaisquer dispositivos de segurança e peças danificados devem ser devidamente reparados ou substituídos imediatamente por uma oficina de Serviço de Apoio ao Cliente, exceto se existirem instruções em contrário nestas instruções de funcionamento.

10.3 Notas sobre a prática de trabalho

Recuo (Fig. 8). É possível evitar acidentes se não serrar com a ponta da barra guia visto que isto pode provocar um levantamento súbito da parte traseira da serra. Use sempre o equipamento de segurança e roupas completos ao trabalhar com a serra. Recuo é um movimento para cima e/ou para trás da barra guia que pode ocorrer se a corrente da serra na ponta da barra guia encontrar uma obstrução. Certifique-se que a sua peça de trabalho está firmemente presa. Use abraçadeiras para impedir que a peça de trabalho deslize. Isto facilita também a operação da motosserra elétrica com ambas as mãos. O recuo faz com que a serra atue de forma descontrolada e isto pode ocorrer especialmente devido a um alívio da corrente ou uma corrente sem corte. Uma corrente pouco afiada aumenta o risco de recuo. Nunca serre acima da altura do ombro. 11 OPERAÇÃO / COMO TRABALHAR COM A MOTOSSERRA ELÉTRICA

11.1 Serrar madeira (Fig. 7a, 7b)

Para serrar madeira por favor observe as regulamentações de segurança e proceda como se segue: − Certifique-se que a madeira cortada não desliza. − Fixe peças pequenas de madeira em posição antes de serrar − Serre apenas madeira ou objetos de madeira. − Ao serrar certifique-se que não toca em nenhuma pedra ou pregos pois estes podem ser arremessadas danificando a corrente da serra. − Evite que a serra entre em contacto com as barreiras de fios ou o chão.POWXG1009 PT Copyright © 2023 VARO P á g i n a | 12 www.varo.com − Ao podar ramos apoie a motosserra elétrica tão afastada quanto possível e não serre com a ponta da barra guia. − Tenha atenção a obstáculos tais como cotos, raízes, ranhuras e irregularidades do tronco pois podem provocar a sua queda. Lembre-se! A motosserra elétrica deve estar em funcionamento antes de entrar em contacto com a madeira.

Prima o bloqueio de segurança (11) e posicione o interruptor ON/OFF em ligado (13). Coloque a garra mais baixa (Fig. 4, J) na madeira. Levante a motosserra elétrica pelo aperto traseiro (1) e serre a madeira. Mova a motosserra elétrica um pouco e coloque a garra um pouco mais abaixo. Tenha cuidado ao serrar madeira lascada pois podem ser arremessados pedaços de madeira.

11.3 Madeira sob tensão

Fig. 11a: Parte superior de sob tensão Perigo: A árvore vai levantar a traseira! Fig. 11b: Parte inferior do tronco sob tensão Perigo: A árvore mover-se-á para baixo! Fig. 11c: Troncos espessos e alta tensão Perigo: A árvore mover-se-á subitamente e com imensa força! Fig. 11d: Ambos os lados do tronco sob tensão Perigo: A árvore mover-se-á para os lados.

Para abater árvores observe todas as regulamentações de segurança e proceda como se segue: Lembre-se! Zona de perigo: As árvores a abater podem arrastar consigo outras árvores. Consequentemente, a zona de perigo é duas vezes o comprimento da árvore a abater (Fig. 12). As árvores a abater são perigosas e requerem prática. Se é um principiante ou inexperiente, não tente aprender por si mesmo, procure formação profissional (Fig. 13). Direção da queda:

• Primeiro preveja a direção da queda, tendo em conta o centro de gravidade da copa e a direção do vento. A motosserra elétrica deve estar em funcionamento antes de entrar em contacto com a madeira. Ligue a motosserra elétrica. Serre um rebaixo na árvore na direção da queda e de seguida faça um corte horizontal (corte traseiro) no lado oposto do rebaixo.

• Faça o rebaixo: Isto proporcionará à árvore uma direção e orientação.

• Verifique a direção da queda: Se tiver de corrigir o rebaixo corte sempre novamente sobre toda a largura.

• Diga agora alto “Madeira!”

• Apenas agora faça o corte traseiro que deve ser superior à borda do rebaixo. Insira cunhas oportunamente.

• Deixe a ponte posicionada pois funcionará como uma dobradiça. Se cortar pela ponte a árvore cairá aleatoriamente.

• Abata a árvore colocando uma cunha no corte traseiro e não serrando-a.

• Quando a árvore cai, afaste-se e observe a copa.POWXG1009 PT Copyright © 2023 VARO P á g i n a | 13 www.varo.com

• Aguarde que a copa deixe de oscilar. Não continue a trabalhar sob os ramos que ficaram presos. Quando a motosserra elétrica é usada para cortar árvores que excedem os limites de potência a corrente pode ficar presa. Se a corrente fica bloqueada, solte-a usando uma cunha de madeira. Não abata árvore:

• Se já não distingue detalhes dentro da zona de perigo, por ex. devido ao nevoeiro, chuva, queda de neve ou crepúsculo.

• Se a direção da queda não pode ser estimada com fiabilidade devido ao vento ou rajadas de vento. Trabalho de abate em declives, gelo negro, chão congelado ou orvalhado apenas é seguro se for possível manter um apoio firme dos pés.

12 LIMPEZA E MANUTENÇÃO

Retire sempre a ficha da tomada antes de levar a cabo qualquer intervenção na serra elétrica!

• Mantenha as ventilações de refrigeração da caixa do motor sempre limpas e desobstruídas.

• Apenas o trabalho de manutenção descrito nestas instruções de funcionamento pode ser realizado. Qualquer outro trabalho de manutenção deve ser realizado pelo Serviço de Apoio ao Ciente.

• Não altera a serra elétrica de qualquer forma pois pode colocar em risco a sua segurança.

• Se a motosserra falhar apesar do fabrico cuidadoso e dos procedimentos de inspeção, repare-a numa oficina do Serviço de Apoio ao Cliente.

13 RESOLUÇÃO DE PROBLEMAS

AVARIA CAUSA SOLUÇÃO O motor não funciona Sem eletricidade Verifique a tomada, cabo e ficha. Cabo danificado: Repare no Serviço de Apoio ao Cliente. É proibido colar o cabo com fita adesiva. Interruptores danificados necessitam ser substituídos por uma oficina do Serviço de Apoio ao Cliente. Travão da corrente Ver secção “travão da corrente” e “Liberar o travão da corrente”. Esgotaram-se as escovas de carvão Mude a escova de carvão, peça à oficina do Serviço de Apoio ao Cliente. A corrente não se mexe Travão da corrente Verifique o travão da corrente, solte se necessário. Fraco desempenho de corte Corrente sem corte Afie a corrente. Tensão da corrente Verifique a tensão da corrente. Corrente instalada incorretamente Verifique se a corrente está corretamente instalada. A serra trabalha apenas com dificuldade Tensão da corrente Verifique a tensão da corrente.POWXG1009 PT Copyright © 2023 VARO P á g i n a | 14 www.varo.com A corrente salta da lâmina-guia A corrente fica quente Lubrificação da corrente Verificar o nível de óleo. Verificar lubrificação da corrente.

Tensão nominal AC 230-240 V Frequência nominal 50 Hz Potência nominal 2400 W Tamanho da barra 400 mm Comprimento do cabo 0,35 m Capacidade do depósito de óleo 0,13 l Velocidade da corrente 13,1 m/s Proteção de travagem automática Sim Lubrificador automático da corrente Sim Kickback reduzido Sim Tipo de corrente Powerplus Tipo de barra Powerplus Ajuste rápido da corrente sem ferramentas Sim Motor de escovas de carvão Sim 15 RUÍDO Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3) Nível de pressão acústica LpA 93dB(A) Nível de potência acústica LwA 112dB(A) ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A). aw (Vibração): 7,5m/s² K = 1,5 m/s² 16 ARMAZENAMENTO Mantenha a sua motosserra elétrica num local seguro. A motosserra que não se encontre em utilização deve ser armazenada limpa, numa superfície plana e num local seco inacessível a crianças.POWXG1009 PT Copyright © 2023 VARO P á g i n a | 15 www.varo.com 17 GARANTIA

• Este produto tem uma garantia de um período de 36 meses efetivos, a partir da data de aquisição pelo primeiro utilizador.

• Esta garantia cobre todo o material ou falhas de produção excluindo: peças com defeito por desgaste de utilização normal como suportes escovas, cabos e tomadas ou acessórios como lâminas, sacos de recolha, filtros de ar, etc., e danos ou defeitos resultantes de uso indevido, acidentes ou alterações e os custos de transporte.

• Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

• Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

• As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

• A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

• Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.

• Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

• Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.

• Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

• Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

• Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)

• Deverá guardar o seu talão de compra como prova de aquisição do produto.

• A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra). 18 MEIO-AMBIENTE Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.POWXG1009 PT Copyright © 2023 VARO P á g i n a | 16 www.varo.com

19 DECLARAÇÃO DE CONFORMIDADE

VARO – Vic Van Rompuy nv - Joseph Van Instraat 9 - BE2500 Lier - BÉLGICA, declara que apenas a seguinte máquina/o seguinte aparelho Designação do aparelho: Motosserra 2400 W Marca: POWERplus Modelo nº.: POWXG1009 se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas/Regulamentos Comunitários aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração. Diretivas/Regulamentos Europeus (incluindo, se aplicável, as respetivas emendas até à data de assinatura): 2011/65/EU 2006/42/EC 2014/30/EU 2000/14/EC Annex V LwA Measured 106dB(A) Guaranteed 112dB(A) Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura); EN60745-1 : 2009 EN60745-2-13 : 2009 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa, Philippe Vankerkhove, MSc. EE Assuntos Regulamentares – Gestor de Conformidade 05/09/2022, Lier - BelgiumPOWXG1009 NO Copyright © 2023 VARO S i d e | 1 www.varo.com
