BEDIENUNGSANLEITUNG POWXG1009 PowerPlus

Automatische kettingsmering

18. Capot des pignons

5.1 Sicherheitshinweise und Unfallverhütung ........................................................... 4

9.6 Automatische Schmierung der Kette überprüfen ................................................ 9

POWXG1009 1 BESTIMMUNGSGEMÄßE VERWENDUNG Dieses Modell ist für die gelegentliche Verwendung durch Hauseigentümer, Landhausbewohner und Camper ausgelegt, und sie dienen für alle allgemeinen Arbeiten, z.B. Roden, Beschneiden, Brennholz schneiden usw. Sie sind nicht für längere Arbeiten vorgesehen. Nicht für den professionellen Einsatz geeignet. WARNHINWEIS! Bitte lesen Sie vor der Inbetriebnahme des Geräts zu Ihrer eigenen Sicherheit dieses Handbuch und die allgemeinen Sicherheitshinweise gründlich durch. Wenn Sie das Gerät Dritten überlassen, legen Sie diese Gebrauchsanweisung immer bei. 2 BESCHREIBUNG DER TEILE (ABB. 1)

3. Vorderer Handschutz / Kettenbremse

6. Abdeckung des Sägeblatts

8. Hinterer Handschutz

13. Ein-/Aus-Schalter

14. Verschlusskappe Öltank

18. Abdeckung für Kettenrad

3 VERZEICHNIS DES VERPACKUNGSINHALTS

• Entfernen Sie das Verpackungsmaterial.

• Entfernen Sie die Verpackungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie diese bitte umweltgerecht. WARNHINWEIS: Verpackungsmaterial ist kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln spielen! Es besteht Erstickungsgefahr! 1 Kettensäge 1 Bedienungsanleitung 1 Kette (Powerplus) 1 Sägeblatt (Powerplus) 1 Sägeblatt-Abdeckung Wenn Teile fehlen oder beschädigt sind, wenden Sie sich bitte an Ihren Händler.POWXG1009 DE Copyright © 2023 VARO S e i t e | 4 www.varo.com 4 SYMBOLE In dieser Anleitung und/oder auf dem Gerät werden folgende Symbole verwendet:

Warnhinweis: Verletzungsgefahr oder mögliche Beschädigung des Geräts.

Das Tragen eines Ohrenschutzes wird empfohlen.

Vor der Inbetriebnahme des Geräts unbedingt die Gebrauchsanweisung lesen.

Das Tragen einer Schutzbrille wird empfohlen. Schutzhelm tragen.

Das Gerät nicht bei Regen oder bei feuchten Bedingungen betreiben. Gefahr eines Stromschlags!

Zuschauer auf Abstand halten.

Bei beschädigtem oder gerissenem Kabel das Gerät sofort von der Stromversorgung trennen.

Vor allen Arbeiten am Gerät die Kettensäge immer von der Stromversorgung trennen.

Klasse II – Doppelisolierung

Übereinstimmung mit den jeweils maßgeblichen EU- Sicherheitsrichtlinien.

5 SICHERHEITSHINWEISE FÜR DAS ARBEITEN MIT DER KETTENSÄGE Die nachstehenden Sicherheitshinweise müssen beim Umgang mit der Kettensäge immer eingehalten werden. Zu Ihrer eigenen Sicherheit und zur Sicherheit von anderen lesen Sie diese Informationen bitte vor der Inbetriebnahme der Säge gründlich durch, und heben Sie diese sicher auf. Mit der Kettensäge darf nur Holz oder aus Holz bestehendes Material geschnitten werden. Alle anderen Einsätze sind zweckfremd, geschehen auf eigene Gefahr und sind potenziell gefährlich. Der Hersteller haftet nicht für Schäden, die bei zweckfremder oder unsachgemäßer Verwendung entstanden sind.

5.1 Sicherheitshinweise und Unfallverhütung

Um eine falsche Bedienung der Kettensäge zu vermeiden, lesen Sie bitte die Bedienungs- anleitung komplett durch, bevor Sie die Säge das erste Mal in Betrieb nehmen. Alle Hinweise zum Umgang mit der Kettensäge sind für Ihre persönliche Sicherheit wichtig. Bitten Sie einen Fachmann, Sie in die Bedienung der Säge einzuweisen!

• Prüfen Sie den Stecker und das Kabel auf Beschädigungen, bevor Sie den Netzstecker einstecken. Wenn Sie einen Schaden feststellen, muss dieser sofort von einem Fachbetrieb repariert werden.

• Verwenden Sie nie ein Kabel, Verlängerungskabel, Stecker oder Netzkabel, der/das Schäden aufweist oder den Sicherheitsanforderungen nicht entspricht. Wenn das KabelPOWXG1009 DE Copyright © 2023 VARO S e i t e | 5 www.varo.com beschädigt oder abgetrennt ist, unterbrechen Sie sofort die Stromversorgung, indem Sie den Stecker herausnehmen.

• Bevor Sie die Kettenbremse lösen (freistellen), muss die Säge ausgeschaltet werden.

• Tragen Sie beim Arbeiten mit der Säge immer Schutzbrille und Schutzhandschuhe.

• Tragen Sie eng anliegende Kleidung und Sicherheitsschuhe, um Verletzungen zu vermeiden.

• Tragen Sie Ohrenschützer, um Ihr Gehör zu schützen. Helme mit einem Visier sind besonders vorteilhaft.

• Achten Sie beim Arbeiten mit der Säge immer auf Ihren sicheren Stand.

• Halten Sie den Arbeitsplatz sauber und aufgeräumt.

• Berühren Sie keine geerdeten Teile, hier besteht die Gefahr eines Stromschlags.

• Trennen Sie vor allen Arbeiten an der Säge das Gerät immer von der Stromversorgung.

• Stecken Sie den Netzstecker nur ein, wenn die Säge ausgeschaltet ist.

• Die Kettensäge darf nur von jeweils einer Person benutzt werden. Andere Personen dürfen den Schwenkkreis der Kettensäge nicht betreten. Insbesondere Kinder und Haustiere müssen immer gut ferngehalten werden.

• Beim Starten der Säge darf diese keine anderen Teile berühren.

• Halten Sie beim Arbeiten mit der Säge das Gerät immer mit beiden Händen fest.

• Die Kettensäge darf nicht von Kindern oder Jugendlichen bedient werden. Als einzige Ausnahme von dieser Regel dürfen Jugendliche ab 16 Jahre die Säge bedienen, wenn dies unter Aufsicht und als Teil der Ausbildung geschieht. Die Säge darf nur an Personen ausgeliehen werden, die mit dieser Art von Säge vertraut sind und wissen, wie man diese bedienen muss. Geben Sie in einem solchen Fall immer die Bedienungsanleitung der Säge mit.

• Die Säge muss an einer Stelle aufbewahrt werden, die für Kinder nicht zugänglich ist.

• Die Säge darf nur von Personen bedient werden, die ausgeruht und bei guter Gesundheit sind, also in guter körperlicher Verfassung. Wenn Sie merken, dass Sie müde werden, müssen Sie rechtzeitig eine Pause einlegen. Die Kettensäge darf nach der Einnahme von Alkohol nicht bedient werden.

• Die Kettensäge darf Regen oder schlechten Witterungsverhältnissen nicht ausgesetzt werden. Der Arbeitsplatz muss immer gut ausgeleuchtet sein. Elektrowerkzeuge dürfen nicht im Umfeld von explosiven Flüssigkeiten oder Gasen betrieben werden.

• Wenn die Säge einmal beiseite gelegt werden soll, muss dies so geschehen, dass andere Personen dadurch nicht gefährdet werden.

• Vor dem Schneiden mit der Säge immer den Krallenanschlag ansetzen.

• Die Säge darf nur aus dem Holz gezogen werden, wenn die Sägekette noch läuft. Ohne angesetzten Krallenanschlag kann man beim Sägen nach vorn gezogen bzw. gerissen werden.

• Die Säge darf nicht auf einer Leiter, in einem Baum oder an anderen instabilen Plätzen bedient werden. Das Sägen mit nur einer Hand ist nicht zulässig.

• Das Stromkabel muss immer hinter dem Bediener liegen.

• Das Stromkabel muss immer vom hinteren Ende der Kettensäge weg verlegt sein.

• Nur Original-Zubehör und -Ersatzteile verwenden.

• Wenn die Kettensäge im Freien eingesetzt wird, muss sie durch einen Schutzschalter gegen Erdschluss gesichert sein.

• Das Gerät nicht überlasten. Die beste und sicherste Leistung wird im angegebenen Nennbereich erzielt.

• Verwenden Sie immer adäquates Werkzeug. Sägen mit geringer Leistung dürfen nicht für schwere Arbeiten verwendet werden.

• Das Netzkabel darf nicht zweckentfremdet werden, z.B. dadurch, dass die Säge am Kabel getragen wird. Ziehen Sie nie am Netzkabel, um den Stecker aus der Steckdose zu bekommen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.POWXG1009 DE Copyright © 2023 VARO S e i t e | 6 www.varo.com

• Verlängerungskabel im Freien. Verwenden Sie beim Arbeiten im Freien nur zugelassene Verlängerungskabel, die eine entsprechende Kennzeichnung aufweisen.

• Beim Sägen von Restholz und dünnen Ästen verwenden Sie immer eine sichere Halterung (Sägebock, Abb. 7b). Das Holz nicht aufstapeln, und es darf auch nicht von einer anderen Person oder vom eigenen Fuß festgehalten werden.

• Baumstämme oder Stümpfe müssen immer gut gegen Wegrollen gesichert werden.

• An Neigungen und Hängen immer nach oben arbeiten.

• Beim Querschneiden immer den Krallenanschlag gegen das zu sägende Holz setzen (siehe Abb. 7b)

• Beim Querschneiden immer vorher den Krallenanschlag ansetzen. Erst dann die Kettensäge einschalten, und mit dem Sägen in das Holz beginnen. Die Kettensäge am hinteren Ende hochziehen, und mit dem vorderen Griff die Richtung bestimmen. Den Krallenanschlag als Schwenkpunkt verwenden. Zum erneuten Ansetzen der Säge den Sägevorgang unterbrechen, und leichten Druck auf den vorderen Griff ausüben. Die Säge ein Stück zurückziehen, den Krallenanschlag weiter unten ansetzen, und den hinteren Griff nach oben ziehen (siehe Abb. 7a).

• Nur Säge nur dann aus dem Holz ziehen, wenn die Sägekette noch läuft.

• Wenn mehrere Schnitte erforderlich sind, die Kettensäge zwischendurch ausschalten.

• Einstiche und waagerechte Schnitte dürfen nur von Profis ausgeführt werden (Hohes Risiko eines Rückschlags, siehe Abb. 8).

• Bei waagerechten Schnitten im kleinstmöglichen Winkel arbeiten. Hierbei muss besonders vorsichtig vorgegangen werden, weil der Krallenanschlag in diesem Fall nicht genutzt werden kann.

• Wenn die Sägekette sich beim Sägen mit der oberen Seite des Sägeblatts verfängt, entsteht ein Rückschlag in Richtung Bediener. Aus diesem Grund sollte möglichst immer mit der unteren Seite gesägt werden, weil die Zugwirkung dann vom Bediener weg in Richtung Holz weist (siehe Abb. 9 und 10).

• Besondere Vorsicht ist beim Schneiden von gespaltenem Holz geboten! Die abgesägten Stücke können in alle Richtungen geschleudert werden (Verletzungsgefahr!).

• Die Kettensäge nicht zum Entfernen von Nägeln oder ähnlichen Objekten verwenden.

• Beim Abtrennen von Ästen und Zweigen die Kettensäge möglichst weitgehend am Stamm abstützen. Auf keinen Fall mit der Spitze des Sägeblatts schneiden (Gefahr eines Rückschlags, siehe Abb. 8).

• Überlassen Sie nach Möglichkeit das Abtrennen von Ästen und Zweigen den Profis, weil hier eine hohe Verletzungsgefahr besteht!

• Besondere Vorsicht bei Ästen, die unter Spannung stehen. Frei herabhängende Äste nicht von unten abtrennen.

• Beim Abtrennen von Ästen nie auf dem Stamm stehen.

• Diese Kettensäge ist nicht für Waldarbeiten, also für das Fällen und Entasten im Wald ausgelegt. Weil das Gerät mit einem Stromkabel arbeitet, fehlt dem Bediener die notwendige Mobilität, und seine Sicherheit ist nicht gewährleistet!

• Immer an der Seite des zu fällenden Baums stehen.

• Wenn der Baum gefällt wird, beim Zurückgehen immer auf fallende Äste achten.

• An Neigungen und Hängen muss der Bediener immer oberhalb oder seitlich vom gefällten Stamm oder liegenden Baum stehen, auf keinen Fall unterhalb.

• Vorsicht bei Stämmen, die auf Sie zurollen. Gefahr eines Rückschlags!

• Die Wahrscheinlichkeit eines Rückschlags der Säge ist hoch, wenn die Spitze des Sägeblatts (vor allem das vordere obere Viertel) zufällig gegen Holz oder andere feste Objekte kommt. In diesem Fall wird die Säge unkontrollierte Bewegungen ausführen, und sie wird mit voller Wucht gegen den Bediener geschleudert (Verletzungsgefahr!).

• Beim Arbeiten mit der Kettensäge müssen getragen werden: Schutzhandschuhe, geeignetes Schuhwerk, Beinschützer, Schutzbrille und Ohrenschützer.POWXG1009 DE Copyright © 2023 VARO S e i t e | 7 www.varo.com

• Wenn bei der Arbeit die Gefahr von Kopfverletzungen besteht, muss ein Schutzhelm getragen werden. Beim Beschneiden von Bäumen und Abschneiden von Ästen von gefällten Bäumen muss zusätzlich auch ein Gesichtsschutz getragen werden.

• Vor allen Arbeiten am Gerät und vor dem Transport des Geräts an eine andere Stelle immer erst das Gerät von der Stromversorgung trennen.

• Die Kettensäge immer erst einschalten, wenn Sie einen sicheren Stand eingenommen haben, das Gerät sicher halten und das Sägeblatt mit der Sägekette keinen anderen Gegenstand berührt.

• Die Säge immer mit beiden Händen festhalten (rechte Hand am hinteren Griff, linke Hand am vorderen Griff (2)).

• Nie oberhalb der Schulterhöhe, nie auf einer Leiter oder in einem Baum stehend oder in einer anderweitig instabilen und unsicheren Stellung sägen.

• Beim Sägen von gespaltenem Holz immer speziell darauf achten, dass keine kleinen Stücke von der Kettensäge abgebrochen und aufgeschleudert werden.

• Bei Arbeitspausen die Kettensäge immer so ablegen, dass eine Verletzung von Personen durch die Sägekette ausgeschlossen ist.

• Die Kettensäge darf nicht an Personen ausgeliehen werden oder anderweitig in deren Hände gelangen, die mit der Bedienung eines solchen Geräts nicht vertraut sind. Beim Ausleihen muss die Bedienungsanleitung immer mitgegeben werden.

6 VORSICHTSMASSNAHMEN GEGEN RÜCKSCHLAG

Bitte lesen Sie die folgenden Sicherheitshinweise zur Vermeidung von Rückschlag genau durch:

• Das Schneiden nicht mit der Spitze des Sägeblatts beginnen!

• Nie mit der Spitze des Sägeblatts schneiden! Vorsicht beim Weiterschneiden an Objekten, an denen Sie bereits gearbeitet haben!

• Mit dem Schneiden erst dann beginnen, wenn die Kettensäge läuft!

• Die Sägekette muss immer gut geschärft sein!

• Nie mehr als einen Ast gleichzeitig sägen! Beim Abtrennen eines Asts immer darauf achten, andere Äste nicht zu berühren.

• Beim Querschneiden vorsichtig sein, wenn Stämme oder Stümpfe dicht nebeneinander stehen. Nach Möglichkeit einen Sägebock benutzen.

7 TRANSPORT DER KETTENSÄGE

Bevor die Kettensäge transportiert werden darf, immer den Netzstecker aus der Steckdose nehmen, und den Blattschutz über der Schiene und der Kette anbringen. Wenn mit der Kettensäge mehrere Schnitte ausgeführt werden sollen, muss die Säge zwischen den Schnitten abgeschaltet werden.

8 MIT DER KETTENSÄGE ARBEITEN

• Die Voltzahl und die Stromart der Stromversorgung müssen mit den Angaben auf dem Typenschild übereinstimmen.

• Vor dem Beginn der Arbeit müssen immer die ordnungsgemäße Funktion und der sichere Betrieb der Kettensäge überprüft werden.

• Prüfen Sie auch, dass die Kette gut geschmiert wird, und dass der Ölstand ausreichend hoch ist (siehe Abb. 4). Wenn der Ölstand ca. 5 mm über der unteren Markierung liegt, muss Öl nachgefüllt werden. Wenn der Ölstand höher ist, können Sie mit dem Arbeiten beginnen.

• Die Kettensäge einschalten und über den Boden halten. Die Kettensäge darf den Boden nicht berühren. Aus Sicherheitsgründen muss hier ein Mindestabstand von 20 cm eingehalten werden. Wenn Sie zunehmende Ölspuren entdecken, bedeutet das, dass das Schmierungssystem für die Kette ordnungsgemäß funktioniert. Wenn Sie keine Anzeichen von Öl feststellen können, reinigen Sie zuerst den Ölauslass (Abb. 2, C), das obere Bohrloch des Kettenspanners und die Ölleitung. Wenden Sie sich gegebenenfalls anPOWXG1009 DE Copyright © 2023 VARO S e i t e | 8 www.varo.com einen Fachbetrieb. (Lesen Sie bitte aber vorher die entsprechenden Anweisungen im Abschnitt "Kettenöl nachfüllen" durch).

• Prüfen Sie bei Bedarf auch die Kettenspannung und den Durchhang (siehe dazu den Abschnitt “Sägekette spannen").

• Prüfen Sie die ordnungsgemäße Funktion der Kettenbremse (siehe dazu auch den Abschnitt "Kettenbremse freistellen"). 9 MONTAGE

9.1 Sägeblatt und Kette anbringen

WARNHINWEIS: Wenn die Säge bereits an die Stromversorgung angeschlossen wurde: Immer erst das Gerät von der Stromversorgung trennen. Bei allen Arbeiten mit/an der Säge Schutzhandschuhe tragen. Wichtiger Hinweis: Der vordere Handschutz (3) muss immer in der oberen (senkrechten) Position sein (Abb. 5). Das Sägeblatt und die Sägekette werden separat, also nicht montiert geliefert. Bei der Montage zuerst die Sicherungsmutter (5) abschrauben, und dann die Abdeckung für das Kettenrad (18) entfernen. Der Führungsbolzen (17) muss sich der Mitte der Führung befinden. Bei Bedarf die Kettenspannung mit dem Kettenrad (16) nachstellen. WARNHINWEIS! Um Verletzungen durch die scharfen Kanten zu vermeiden, müssen bei der Montage, beim Spannen und beim Prüfen der Kette immer Schutzhandschuhe getragen werden! Vor der Montage des Sägeblatts mit der Sägekette die Schneidrichtung der Zähne prüfen! Die Laufrichtung wird durch einen Pfeil an der Abdeckung des Sägeblatts (6) angezeigt (Abb. 3, G). Zum Festlegen der Schneidrichtung kann es erforderlich sein, die Sägekette (4) umzudrehen. Halten Sie das Sägeblatt (7) senkrecht mit der Spitze nach oben, und bringen Sie die Sägekette (4) an, wobei an der Spitze des Sägeblatts begonnen wird. Anschließend wird das Sägeblatt mit der Sägekette wie folgt montiert: − Das Sägeblatt mit der Sägekette am Kettenrad (16) und Führungsbolzen (17) anbringen. − Die Sägekette um das Kettenrad (16) führen, und prüfen, ob sie richtig liegt (siehe Abb. 2). − Die Abdeckung für das Kettenrad (18) oben anbringen, und vorsichtig mit der Sicherungsmutter (5) befestigen. Jetzt muss die Sägekette noch richtig gespannt werden.

9.2 Sägekette spannen

WARNHINWEIS! Bei allen Arbeiten an der Kettensäge das Gerät immer vorher von der Stromversorgung trennen! WARNHINWEIS! Bei allen Arbeiten an der Kette immer Schutzhandschuhe tragen! Die Sägekette (4) muss unbedingt in der Führungsschiene des Sägeblatts (7) liegen (Abb.2)! Den äußeren Knopf im Uhrzeigersinn drehen, bis die Sägekette richtig gespannt ist, dann den inneren Knopf (von 5) drehen, um das Sägeblatt in dieser Position festzustellen. Während der innere Knopf festgezogen wird, muss das Sägeblatt nach oben geschoben werden.POWXG1009 DE Copyright © 2023 VARO S e i t e | 9 www.varo.com Prüfen Sie dann die Spannung der Sägekette erneut (siehe Abb. 3). Die Kette darf nicht zu stark gespannt sein. Bei kalten Witterungsbedingungen muss es möglich sein, die Kette in der Mitte des Sägeblatts ca. 5 mm anzuheben. Die Sicherungsmutter (5) gut festziehen. Bei warmer Witterung dehnt sich die Kette aus, und sie sitzt dann lockerer. Hier besteht dann die Gefahr, dass die Kette von der Führungsschiene abläuft. Deshalb muss sie bei Bedarf rechtzeitig nachgespannt werden. Wenn eine erwärmte Sägekette nachgespannt wurde, muss sie am Ende der Arbeiten wieder gelockert werden. Denn sonst würde die Kettenspannung beim Abkühlen und dem damit verbundenen Zusammenziehen der Sägekette zu groß werden. Eine neue Sägekette muss ca. 5 Minuten lang einlaufen. Hier ist die Schmierung der Kette besonders wichtig. Nach dem Einlaufen muss die Kettenspannung geprüft und gegebenenfalls nachgestellt werden.

9.3 Kettenschmieröl nachfüllen (Abb. 4)

Die Verschlussklappe des Öltanks (14) vor dem Öffnen reinigen, damit keine Verschmutzungen in den Tank gelangen können. Beim Arbeiten mit der Säge den Inhalt des Öltanks an der Ölstandsanzeige (15) kontrollieren. Die Verschlusskappe (14) danach wieder gut verschließen, und eventuell übergelaufenes Öl abwischen.

9.4 Verlängerungskabel (Abb. 6)

Es dürfen nur Verlängerungskabel verwendet werden, die für die Nutzung im Freien ausgelegt sind. Der Kabelquerschnitt (max. Länge des Verlängerungskabels: 75 m) muss mindestens 1,5 mm² betragen. Das Verlängerungskabel muss zur Sicherheit in einer Schlaufe enden, die durch die Zugentlastung am Gehäuse geführt wird. Verlängerungskabel von über 30 m Länge wirken sich nachteilig auf die Leistung der Kettensäge aus.

9.5 Schmierung der Kette

Zum Schutz vor übermäßigem Verschleiß müssen Sägekette und Sägeblatt während des Betriebs gleichmäßig geschmiert werden. Die Schmierung erfolgt automatisch. Niemals ohne Kettenschmierung arbeiten. Wenn die Kette trocken läuft, wird die gesamte Schneidvorrichtung innerhalb kurzer Zeit stark beschädigt. Deshalb vor jedem Arbeitsbeginn die Kettenschmierung und den Ölstand kontrollieren (Abb. 4). Die Säge nicht in Betrieb nehmen, wenn der Ölstand unter der Markierung “Min.” liegt. − Min.: Wenn der Ölstand an der Anzeige (15) nur noch 5 mm über der unteren Markierung liegt, muss Öl nachgefüllt werden. − Max.: Mit Öl auffüllen, bis der Höchststand an der Anzeige (15) erreicht ist.

9.6 Automatische Schmierung der Kette überprüfen

Prüfen Sie vor dem Arbeitsbeginn die automatische Schmierung der Kette und den Ölstand. Schalten Sie die Kettensäge ein, und halten Sie diese über den Boden. Die Kettensäge darf den Boden nicht berühren. Aus Sicherheitsgründen muss hier ein Mindestabstand von 20 cm eingehalten werden. Wenn Sie jetzt zunehmende Ölspuren entdecken, bedeutet das, dass das Schmierungssystem für die Kette ordnungsgemäß funktioniert. Wenn Sie keine Ölspur feststellen können, reinigen Sie zuerst den Ölauslass (Abb. 2, C), das obere Bohrloch des Kettenspanners (E) und die Ölleitung. Wenden Sie sich gegebenenfalls an einen Fachbetrieb.

9.7 Kettenschmiermittel

Die Haltbarkeit von Sägekette und Sägeblatt wird weitgehend auch von der Qualität des verwendeten Schmiermittels bestimmt. Kein Altöl benutzen! Nur umweltfreundliches Schmiermittel verwenden. Das Kettenschmiermittel darf nur in Behältern gelagert werden, die die einschlägigen Bestimmungen erfüllen.POWXG1009 DE Copyright © 2023 VARO S e i t e | 10 www.varo.com

Das Sägeblatt (7) wird besonders an der Spitze (Nase) und unten schwer beansprucht. Um eine einseitige Abnutzung zu vermeiden, drehen Sie das Sägeblatt um, wenn Sie die Kette schärfen.

Das Kettenrad (16) wird besonders hoch beansprucht. Wenn Sie an den Zähnen tiefe Abnutzungsspuren auffinden, muss das Kettenrad ausgewechselt werden. Ein verschlissenes Kettenrad verkürzt die Haltbarkeit der Sägekette. Das Auswechseln des Kettenrads muss beim Fachhandel oder von einem Fachbetrieb vorgenommen werden.

Der Kettenschutz muss sofort nach dem Ende der Arbeit und bei einem Transport über der Kette und dem Sägeblatt angebracht werden.

Bei einem Rückschlag der Säge erfolgt die Auslösung der Kettenbremse (3) über den vorderen Handschutz (3). Der vordere Handschutz (3) wird mit dem Handrücken nach vorne gedrückt. Dadurch wird durch die Kettenbremse die Kettensäge, bzw. der Motor innerhalb von 0,15 Sek. zum Stillstand gebracht. (Abb. 5, I).

9.12 Kettenbremse freistellen (Abb. 5)

Um die Säge wieder betriebsbereit zu machen, muss die Blockierung der Sägekette wieder gelöst werden. Dazu zuerst die Kettensäge ausschalten. Dann den vorderen Handschutz (3) in seine senkrechte Ausgangsposition zurückklappen, bis er einrastet (Abb. 5, H). Damit ist die Kettenbremse wieder voll funktionsfähig.

9.13 Sägekette schärfen

Ihre Sägekette wird beim Fachhandel schnell und fachgerecht nachgeschliffen. Sie erhalten beim Fachhandel auch Vorrichtungen zum Kettenschärfen, mit denen Sie Ihre Sägekette selbst schärfen können. Beachten Sie bitte die entsprechende Bedienungsanleitung. Pflegen Sie Ihre Gerätschaft mit Sorgfalt. Halten Sie Ihre Werkzeuge scharf und sauber, um gut und sicher arbeiten zu können. Befolgen Sie die Wartungsvorschriften und die Hinweise für den Werkzeugwechsel. 10 INBETRIEBNAHME WARNHINWEIS! Tragen Sie immer eine Schutzbrille, Ohrenschützer, Schutzhandschuhe und feste Arbeitskleidung! Die Kettensäge nur mit zugelassenen Verlängerungskabeln (mit Gummiummantelung) der vorgeschriebenen Leistungsstärke und mit für den Außenbereich zugelassenen Anschlüssen verwenden, die zum Stecker der Säge passen. Die Kettensäge ist mit einer Zweihand-Sicherheitsschaltung ausgestattet. Sie arbeitet nur, wenn mit der einen Hand der Schalter am vorderen Handgriff (2) und zugleich mit der anderen Hand der Schalter am hinteren Handgriff (1) betätigt wird. Wenn die Kettensäge nicht läuft, muss die Kettenbremse mit dem vorderem Handschutz (3) freigestellt werden. Lesen Sie hierzu unbedingt den Abschnitt "Kettenbremse" und "Freistellen der Kettenbremse". Nach dem Einschalten läuft die Kettensäge sofort mit voller Geschwindigkeit.POWXG1009 DE Copyright © 2023 VARO S e i t e | 11 www.varo.com

Zum Ausschalten muss der Ein-/Aus-Schalter (13) am hinteren Handgriff oder der andere Schalter (2) am vorderen Handgriff gelöst werden. Beim Abschalten mit dem Ein-/Aus-Schalter stoppt die Kettensäge in 1 Sekunde, bei heftiger Funkenbildung. Dies ist aber völlig normal, und es beeinträchtigt die ordnungsgemäße Funktion der Kettensäge nicht. Nach der Arbeit mit der Kettensäge: Immer die Sägekette und das Sägeblatt reinigen, und den Kettenschutz wieder anbringen.

10.2 Schutz der Kettensäge

Die Kettensäge darf nicht bei Regen oder bei feuchten Bedingungen verwendet werden. WARNHINWEIS: Wenn das Verlängerungskabel beschädigt ist, sofort den Stecker aus der Steckdose nehmen. Mit einem schadhaften Kabel darf nicht gearbeitet werden.

• Kontrollieren Sie die Kettensäge auf Schäden. Vor dem erneuten Gebrauch des Geräts die Schutzvorrichtungen oder eventuelle leicht beschädigte Teile sorgfältig auf ihre einwandfreie und bestimmungsgemäße Funktion überprüfen.

• Überprüfen Sie die ordnungsgemäße Funktion der beweglichen Teile.

• Alle Teile müssen richtig montiert sein, und alle Bedingungen erfüllen, um den einwandfreien Betrieb der Kettensäge zu gewährleisten.

• Beschädigte Sicherheitsvorrichtungen und -teile müssen von einem Fachbetrieb ordnungsgemäß repariert oder ausgetauscht werden; es sein denn, es finden sich anderslautende Bestimmungen in dieser Bedienungsanleitung.

10.3 Hinweise zum praktischen Einsatz

Rückschlag (Abb. 8). Sie vermeiden Sägeunfälle, wenn Sie nicht mit der Spitze des Sägeblatts sägen, denn die Säge kann dann urplötzlich hoch- und zurückschlagen. Beim Arbeiten mit der Säge immer die komplette Schutzausrüstung und feste Arbeitskleidung tragen. Ein Rückschlag ist eine Aufwärts- und/oder nach hinten gerichtete Bewegung des Sägeblatts, die auftreten kann, wenn die Sägekette an der Spitze des Sägeblatts auf ein Hindernis (Gegenstand) trifft. Sichern Sie Ihr Werkstück immer gut. Benützen Sie Spannvorrichtungen, um das Werkstück festzuhalten. Dies erleichtert die sichere Bedienung der Kettensäge mit beiden Händen. Ein Rückschlag verursacht ein unkontrollierbares Verhalten der Säge, diese Gefahr besteht besonders bei einer lockeren oder stumpfen Sägekette. Eine ungenügend geschärfte Kette erhöht die Rückschlaggefahr. Niemals oberhalb der Schulterhöhe sägen. 11 TIPPS ZUM PRAKTISCHEN EINSATZ DER SÄGE

11.1 Holz sägen und zersägen (Abb. 7a, 7b)

Halten Sie beim Sägen und Zersägen von Holz immer die Sicherheitsvorschriften ein, und machen Sie Folgendes: − Das zu sägende Holz darf nicht wegrutschen können. − Kurze Holzstücke vor dem Sägen festklemmen. − Nur Holz oder Gegenstände aus Holz sägen. − Beim Sägen darauf achten, dass keine Steine oder Nägel berührt werden, weil diese aufgeschleudert werden und die Sägekette beschädigen können.POWXG1009 DE Copyright © 2023 VARO S e i t e | 12 www.varo.com − Die laufende Säge darf nicht an Drahtzäune oder an den Boden kommen können. − Beim Abtrennen von Ästen die Kettensäge möglichst weitgehend abstützen, und nicht mit der Spitze des Sägeblatts sägen. − Vorsicht vor Hindernissen wie Baumstümpfen, Wurzelwerk, Gräben, Rinnen und kleinen Erhebungen, denn diese können Sie leicht zu Fall bringen. Immer daran denken! Die Säge muss laufen, bevor sie mit dem Holz in Kontakt kommt.

Die Einschaltsperre (11) lösen, und den Ein-/Aus-Schalter (13) betätigen. Die unterste Klaue des Krallenanschlags (Abb. 4, J) an das Holz setzen. Die Kettensäge am hinteren Handgriff (1) heben, und in das Holz sägen. Die Kettensäge etwas nach hinten bewegen, und dann den Krallenanschlag etwas tiefer ansetzen. Vorsicht bei gespaltenem Holz, weil Holzstücke abgerissen werden können.

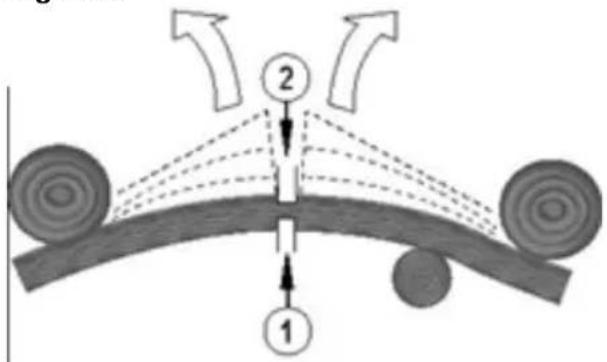

11.3 Holz unter Spannung

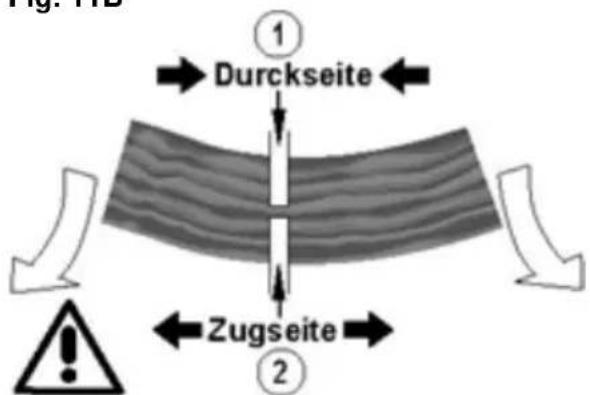

Abb. 11a: Obere Seite unter Spannung Gefahr: Baum schnellt hoch! Abb. 11b: Untere Seite des Stamms unter Spannung Gefahr: Baum kommt runter! Abb. 11c: Starke Stämme und hohe Spannung Gefahr: Baum bewegt sich plötzlich und mit extremer Wucht! Abb. 11d: Beide Seiten des Stamms unter Spannung Gefahr: Baum schlägt zur Seite aus.

Beim Fällen von Bäumen immer alle Sicherheitsvorschriften einhalten, und Folgendes tun: Immer daran denken! Gefahrenbereich: Fallende Bäume können andere Bäume mitreißen. Deshalb wird der Gefahrenbereich mit der doppelten Länge des zu fällenden Baums angesetzt (Abb. 12). WARNHINWEIS: Das Fällen von Bäumen ist gefährlich, und es braucht Erfahrung und Übung. Wenn Sie Anfänger oder ungeübt sind, versuchen Sie nicht, es selbst zu lernen, sondern besuchen Sie einen Lehrgang, der von Profis abgehalten wird (Abb. 13). Fallrichtung:

• Bestimmen Sie zuerst die Fallrichtung anhand des Schwerpunkts der Baumkrone und der Windrichtung. Die Kettensäge einschalten. Die Kettensäge muss bereits laufen, bevor sie an das Holz gesetzt wird. In Fallrichtung des Baums einen tiefer gelegten Schnitt anbringen, und dann auf der gegenüber liegenden Seite etwas höher einen waagerechten Einschnitt (Fällschnitt) sägen.

• Fallkerb (auch: Fällkerb) anlegen: Dies gibt dem Baum Richtung und Führung.

• Fallrichtung prüfen: Wenn der Fallkerb korrigiert werden muss, immer über die gesamte Breite nachschneiden.

• Warnruf: "Achtung, Baum fällt!"

• Erst jetzt wird der Fällschnitt ausgeführt, der höher als die Sohle des Fallkerbs angelegt wird. Rechtzeitig Keile einsetzen.

• Die Bruchleiste (das nicht gesägte Mittelstück) so lassen, wie sie ist, sie funktioniert als Scharnier. Wenn der Schnitt komplett durch den Baum geführt wird, kann der Baum in jede Richtung fallen.

• Der Baum wird durch das Eintreiben eines Keils in den Fällschnitt gefällt, und nicht durch Durchsägen.

• Wenn der Baum fällt, nach hinten wegtreten, und auf die Baumkrone achten.POWXG1009 DE Copyright © 2023 VARO S e i t e | 13 www.varo.com

• Abwarten, bis die Baumkrone nicht mehr schwingt. Nicht unter Ästen weiterarbeiten, die eingeklemmt bzw. hängen geblieben sind. Wenn die Kettensäge zum Fällen von Bäumen genutzt wird, für die die Säge zu schwach ausgelegt ist, kann die Kette einklemmen. Lösen Sie in einem solchen Fall die Kette mit einem Holzkeil. Bäume dürfen nicht gefällt werden, wenn:

• Sie Einzelheiten im Gefahrenbereich nicht mehr erkennen können, z.B. bei Nebel, Regen, Schnee(verwehungen) oder Dämmerung.

• Wenn die Fallrichtung wegen Wind oder Böen nicht zuverlässig bestimmt werden kann. Fällarbeiten an Hängen und Neigungen, bei Eis und Schnee und bei gefrorenem oder feuchtem Boden sind nur dann sicher, wenn Sie einen absolut festen Stand haben.

12 WARTUNG UND REINIGUNG

WARNHINWEIS! Vor allen Arbeiten an der Kettensäge muss das Gerät vorher immer von der Stromversorgung getrennt werden!

• Die Lüftungsschlitze am Motorgehäuse immer sauber und frei halten.

• Nur die in dieser Bedienungsanleitung beschriebenen Wartungsarbeiten dürfen selbst ausgeführt werden. Alle anderen Wartungsaufgaben müssen von unserem Kundendienst durchgeführt werden.

• Die Säge darf in keiner Weise abgeändert werden, weil dann die Sicherheit des Geräts nicht mehr gegeben ist.

• Wenn die Kettensäge trotz sorgfältiger Pflege und Wartung doch einmal nicht richtig funktioniert, lassen Sie diese bitte von einem Fachbetrieb reparieren. 13 FEHLERBEHEBUNG FEHLER URSACHE ABHILFE Motor läuft nicht Kein Strom Steckdose, Kabel und Stecker der Stromversorgung prüfen Kabel beschädigt: Muss von einem Fachbetrieb repariert werden. Behelfsmäßige Reparatur (Isoband usw.) ist streng verboten Schalter beschädigt: Muss von einem Fachbetrieb repariert werden Kettenbremse Siehe Abschnitte "Kettenbremse" und "Kettenbremse freistellen" Kohlebürsten abgenutzt Kohlebürsten von einem Fachbetrieb wechseln lassen Kette bewegt sich nicht Kettenbremse Kettenbremse prüfen, und bei Bedarf freistellen Unzureichende Schneidleistung Kette stumpf Kette schärfen Kettenspannung Kette richtig spannen Kette liegt nicht richtig in der Führung Kette richtig anbringen Sägen schwierig Kettenspannung Kette richtig spannen Kette springt vom SägeblattPOWXG1009 DE Copyright © 2023 VARO S e i t e | 14 www.varo.com Sägekette läuft heiß Kettenschmierung Ölstand prüfen, und ggf. Öl nachfüllen Schmierung der Kette prüfen 14 TECHNISCHE DATEN Nennspannung AC 230-240 V Nennfrequenz 50 Hz Nennleistung 2400 W Größe des Sägeblatts 400 mm Länge des Netzkabels 0,35 m Volumen Öltank 0,13 L Geschwindigkeit der Kette 13,1 m/s Automatischer Handschutz beim Bremsen

Automatisches Ölen der Kette

Rückschlagsreduzierung

Typ der Kette Powerplus Typ des Sägeblatts Powerplus Schnelleinstellung der Kette ohne Werkzeug

Motor mit Kohlebürste

15 GERÄUSCHEMISSION Geräuschemissionswerte nach den einschlägigen Normen gemessen. (K=3) Schalldruckpegel LpA 93dB(A) Schallleistungspegel LwA 112dB(A) WARNHINWEIS! Wenn der Schalldruck 85 dB (A) übersteigt, muss ein Ohrenschutz getragen werden! aw (Vibration): 7,5m/s² K = 1,5 m/s² 16 LAGERUNG Die Kettensäge immer an einem sicheren Ort aufbewahren. Die nicht benutzte Kettensäge muss an einer Stelle aufbewahrt werden, die eben und trocken und für Kinder nicht zugänglich ist.POWXG1009 DE Copyright © 2023 VARO S e i t e | 15 www.varo.com 17 GARANTIE

• Wir gewähren auf dieses Produkt eine Garantie von 36 Monaten ab dem Datum des Kaufs durch den Erstbenutzer.

• Diese Garantie deckt alle Material- oder Herstellungsfehler ab, ausgenommen: Defekt von Teilen aufgrund von normaler Abnutzung wie z.B. Lager, Bürsten, Kabel und Stecker, oder von Zubehör wie z.B. Schneidblatt, Fangbox, Luftfilter usw.; sowie Schäden oder Defekte aufgrund von unsachgemäßer Behandlung, Unfällen oder Abänderungen; und auch nicht die Transportkosten.

• Schäden und/oder Defekte wegen unsachgemäßen Gebrauchs fallen ebenfalls nicht unter diese Garantie.

• Wir lehnen jede Haftung für Verletzungen ab, die infolge des unsachgemäßen Gebrauchs des Geräts eingetreten sind.

• Reparaturen dürfen nur von einem autorisierten Kundendienst für Powerplus Geräte ausgeführt werden.

• Weitere Informationen erhalten Sie unter der Tel.-Nr.: 00 32 3 292 92 90

• Eventuelle Transportkosten gehen immer zu Lasten des Kunden; es sei denn, Anderslautendes wurde schriftlich vereinbart.

• Gleichzeitig kann ein Garantieanspruch nicht geltend gemacht werden, wenn der Schaden infolge von mangelnder Wartung oder Überlastung des Geräts entstanden ist.

• Schäden, die aus den nachstehenden Gründen entstanden sind, sind von der Garantie ausdrücklich ausgenommen: Eindringen von Flüssigkeit, übermäßiges Eindringen von Staub, wissentliche Beschädigung (absichtlich oder durch grobe Fahrlässigkeit verursacht), falsche Verwendung (Einsatz für Zwecke, für die das Gerät nicht geeignet ist), falsche Bedienung (z.B. durch Nichtbefolgen von Anweisungen im Handbuch), falsche Montage, Blitzschlag oder falsche Netzspannung. Die vorstehende Aufzählung erhebt keinen Anspruch auf Vollständigkeit.

• Wenn wir einem Garantieverlangen nachkommen, verlängert sich die Garantiezeit für ein repariertes Gerät nicht, und für ein Austauschgerät gilt keine neue, volle Garantiezeit.

• Altgeräte oder Altteile, die im Rahmen der Garantiearbeiten oder eines Austauschs übrig bleiben, werden und bleiben Eigentum von Varo N.V.

• Wir behalten uns das Recht vor, ein Garantieverlangen zurückzuweisen, wenn der Kauf nicht belegt werden kann, oder wenn das Produkt offensichtlich nicht richtig gewartet bzw. gepflegt wurde (unzureichende Reinigung der Lüftungsschlitze, unregelmäßige Wartung der Kohlebürsten usw.).

• Bitte heben Sie Ihren Kaufbeleg gut auf, denn er gilt als Nachweis des Kaufdatums.

• Das Gerät ist im Garantiefall dem Händler montiert und vollständig, sowie gereinigt, und falls so verkauft, im Original-Gerätekoffer, zusammen mit dem Kaufbeleg zurückzugeben. 18 UMWELT Werfen Sie Ihr Gerät nach der Nutzungsdauer nicht einfach in den Mülleimer, sondern entsorgen Sie es auf umweltfreundliche Weise. Sie dürfen es nicht in den normalen Hausmüll geben, sondern Sie müssen es in zugelassenen Anlagen umweltgerecht durch Recycling entsorgen lassen. Bitte erkundigen Sie sich bei der örtlichen Behörde oder beim Vertragshändler über das Recycling.POWXG1009 DE Copyright © 2023 VARO S e i t e | 16 www.varo.com

19 KONFORMITÄTSERKLÄRUNG

Hiermit erklären wir, VARO – Vic Van Rompuy N.V., Joseph Van Instraat 9, B-2500 Lier, Belgien, nur, dass das nachfolgend bezeichnete Gerät, Bezeichnung des Geräts: Kettensäge 2400W Marke: POWERplus Modell: POWXG1009 auf der Grundlage europäischer harmonisierter Normen den wesentlichen Anforderungen und weiteren relevanten Vorschriften der anwendbaren europäischen Richtlinien/Verordnungen entspricht. Bei einer mit uns nicht abgestimmten Änderung des Geräts verliert diese Erklärung ihre Gültigkeit. Europäische Richtlinien / Verordnungen (einschließlich ihrer Änderungen bis zum Tag der Unterzeichnung, sofern relevant): 2011/65/EU 2006/42/EC 2014/30/EU 2000/14/EC Annex V LwA Measured 106dB(A) Guaranteed 112dB(A) Harmonisierte EU-Normen (einschließlich ihrer etwaigen Änderungen, bis zum Datum der Unterschrift): EN60745-1 : 2009 EN60745-2-13 : 2009 EN55014-1 : 2017 EN55014-2 : 2015
