РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWXG1009 PowerPlus

5.1 Инструкции за безопасност и предотвратяване на злополуки ............... 4

• 6 ПРЕДПАЗНИ МЕРКИ СРЕЩУ ОТСКАЧАНЕТО p. 7
• 7 ТРАНСПОРТИРАНЕ НА ВЕРИЖНИЯ ТРИОН p. 7
• 8 ПРЕДИ ПУСК p. 7
• 9 МОНТАЖ p. 8

9.1 Монтиране на направляващата шина и на веригата .................................. 8

9.4 Осигуряване на удължителния кабел (фиг. 6) ............................................... 9

9.12 Освобождаване на спирачката на триона (фиг. 5) ..................................... 10

• 12 ПОЧИСТВАНЕ И ПОДДРЪЖКА p. 13
• 13 ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ p. 13
• 14 ТЕХНИЧЕСКИ ДАННИ p. 14
• 15 ШУМ p. 14
• 16 СЪХРАНЕНИЕ p. 14
• 17 ГАРАНЦИЯ p. 15
• 18 ОКОЛНА СРЕДА p. 15
• 19 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ POWXG1009 BG Copyright © 2023 VARO с т р а н и ц а | 3 www.varo.com ВЕРИЖЕН ТРИОН 2400W – 400MM POWXG1009 1 ПРЕДНАЗНАЧЕНИЕ НА УПОТРЕБАТА Тези модели са предназначени за не много често използване от собственици на къщи, вили, посетители на къмпинги и за общи цели, като сечене, кастрене, рязане на дърва за горене и т.н. Неподходящ за професионална употреба. Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции. 2 ОПИСАНИЕ (ФИГ. 1) p. 16

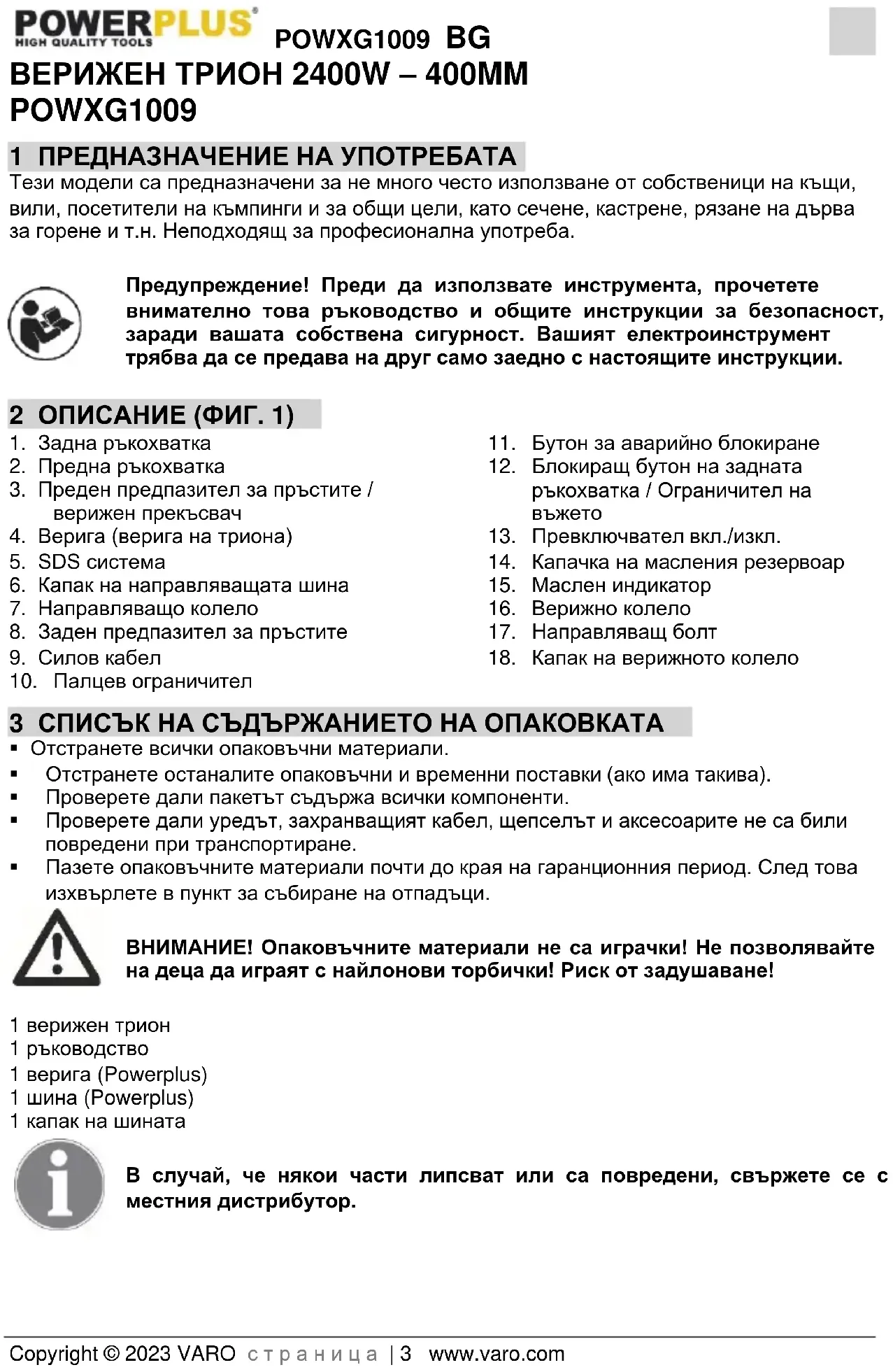

2. Предна ръкохватка

3. Преден предпазител за пръстите /

6. Капак на направляващата шина

7. Направляващо колело

8. Заден предпазител за пръстите

12. Блокиращ бутон на задната

ръкохватка / Ограничител на

13. Превключвател вкл./изкл.

17. Направляващ болт

• Отстранете всички опаковъчни материали.

• Отстранете останалите опаковъчни и временни поставки (ако има такива).

• Проверете дали пакетът съдържа всички компоненти.

• Проверете дали уредът, захранващият кабел, щепселът и аксесоарите не са били повредени при транспортиране.

• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събиране на отпадъци. ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване! 1 верижен трион 1 ръководство 1 верига (Powerplus) 1 шина (Powerplus) 1 капак на шината В случай, че някои части липсват или са повредени, свържете се с местния дистрибутор.POWXG1009 BG Copyright © 2023 VARO с т р а н и ц а | 4 www.varo.com 4 СИМВОЛИ В настоящия наръчник и/или върху машината са използвани следните символи:

Обозначава опасност от нараняване или повреда на инструмента.

Използвайте предпазни средства за ушите.

Прочетете инструкциите внимателно.

Препоръчително е да се носят защитни очила. Носете предпазна каска.

Никога не работете с машината при дъжд, или при влажни или мокри условия. Влагата е предпоставка за опасност от токов удар.

Не допускайте доближаване на странични

Ако кабелът е повреден или прекъснат, незабавно извадете щепсела от захранващата мрежа.

Изваждайте щепсела от контакта преди извършване на каквато и да било работа по верижния трион.

Клас на защита II - Двойна

В съответствие с основните приложими стандарти за безопасност на европейските

Носете защитни ръкавици

5 ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ Инструкциите за безопасност трябва да бъдат спазвани при употреба на верижния трион. За вашата собствена безопасност и безопасността на останалите, моля прочетете тази информация внимателно преди да използвате верижния трион и я запазете на безопасно място за справки. Използвайте верижния трион само за рязане на дърво или на дървени предмети. Всички други типове употреба са на ваш собствен риск и могат да бъдат опасни. Не може да се търси отговорност от производителя за щети причинени от неподходяща или неправилна употреба.

5.1 Инструкции за безопасност и предотвратяване на злополуки

За предотвратяване на неправилното боравене с верижния трион, моля прочетете работните инструкции в тяхната цялост преди да използвате верижния трион за първи път. Цялата информация относно боравенето с верижния трион е свързана с вашата лична безопасност. Помолете професионалист да ви покаже как да използвате верижния трион!

• Преди вкарване на щепсела в контакта проверете за повреда щепсела и кабела. Ако откриете повреда, осигурете незабавен ремонт от специалист.

• Не използвайте никога повреден кабел, съединение или щепсел или захранващ кабел, който не отговаря на изискванията за безопасност. Ако кабелът е повреден или протрит, извадете щепсела незабавно.

• Изключете верижния трион преди да освободите спирачката на триона.POWXG1009 BG Copyright © 2023 VARO с т р а н и ц а | 5 www.varo.com

• Винаги носете очила и предпазни ръкавици при работа с верижния трион.

• За предотвратяване на наранявания носете плътно прилягащи дрехи и предпазни

• За предотвратяване на увреждания на слуха носете антифони. Каските с козирка са особено преимущество.

• Уверете се, че сте стъпили здраво на краката си, когато работите с верижния трион.

• Поддържайте чисто работното си място.

• За предотвратяване на токов удар, избягвайте контакта със заземени части.

• Винаги изтегляйте щепсела от контакта на захранването преди да извършвате някакви работи по верижния трион.

• Вкарвайте щепсела само, когато верижният трион е изключен.

• Верижният трион трябва да бъде използван само от едно лице едновременно. Всички други лица трябва да стоят настрани от зоната на завъртане на верижния трион. Децата и домашните любимци по-конкретно трябва да бъдат държани далеч по всяко време.

• Трионът не трябва да докосва нищо, когато бъде пуснат.

• Дръжте верижния трион здраво с двете си ръце, когато работите с него.

• С верижния трион не трябва да работят деца или младежи. Единственото изключение за тази забрана са младежите над 16 години и които използват верижния трион под надзор като част от тяхното обучение. Предоставяйте триона само на такива лица, които са запознати с този тип верижен трион и знаят как да боравят с него. Винаги предавайте работните инструкции заедно с верижния трион.

• Осигурете съхранението на верижния трион на място недостъпно за деца.

• С триона трябва да работят само хора, които са отпочинали и в добро здраве, т.е. в добро физическо състояние. Ако започнете да се уморявате, починете си навреме. Верижният трион не трябва да бъде използван след консумация на алкохол.

• Не излагайте верижния трион на въздействието на дъжд или лошо време. Уверете се, че работното място е достатъчно осветено. Не използвайте електроинструментите в близост до запалими течности или газове.

• Ако верижният трион няма да бъде използван за малко, той трябва да бъде оставен настрани по такъв начин, че да не застрашава други хора.

• Преди да извършите рязане, винаги настройвайте палцевия ограничител преди да започнете да режете.

• Изваждайте верижния трион от дървото само, ако той още работи. Всеки, който реже без ограничител, може да бъде издърпан напред.

• Не използвайте никога верижния трион, когато сте застанали на стълба, на дърво или на всички други нестабилни места. Не режете с една ръка.

• Захранващият кабел трябва винаги да е зад работника.

• Захранващият кабел трябва винаги да се отвежда откъм задната страна на триона.

• Използвайте само оригинални принадлежности.

• Верижни триони използвани на открито трябва да бъдат свързани към прекъсвач на веригата срещу утечки на заземяването.

• Не претоварвайте вашите електроинструменти. Те работят най-добре и най- безопасност в указания работен диапазон.

• Винаги използвайте правилния електроинструмент. Не използвайте верижни триони с ниска мощност за тежки работи.

• Използвайте кабела само за неговото предназначение. Не пренасяйте никога вашия електроинструмент с неговия кабел. Не използвайте кабела за да издърпате щепсела от контакта. Защитете кабела от топлина, масло и остри ръбове.

• Удължителни кабели за работа на открито. Използвайте само разрешени и съответно обозначени удължителни кабели за работа на открито.POWXG1009 BG Copyright © 2023 VARO с т р а н и ц а | 6 www.varo.com

• Използвайте здрава опора, когато режете регенерирана дървесина и тънки клони (магаре за рязане, фиг. 7b). Не натрупвайте дървесината на куп и не карайте втори човек да я държи или не я задържайте с крак.

• Необработеният материал трябва да бъде застопорен.

• Върху наклонен терен винаги работете с лице към високата част.

• При напречно рязане винаги поставяйте палцевия ограничител срещу дървото, което искате да режете (виж фиг. 7 b)

• Винаги поставяйте палцевия ограничител преди напречно рязане. Само тогава включвайте верижния трион и започвайте да режете дървото. Издърпайте верижния трион нагоре в задната част и го насочете с предната ръкохватка. Използвайте палцевия ограничител като опорна точка. За ново позициониране за следващо рязане, прекъснете процеса на рязане и упражнете лек натиск върху предната ръкохватка. Изтеглете триона малко назад, позиционирайте палцевия ограничител още по-надолу и изтеглете нагоре задната ръкохватка (виж фиг. 7a).

• Изтегляйте триона от дървото само, когато верижният трион работи.

• Ако извършвате няколко среза, изключвайте верижния трион между тях.

• Врязвания и хоризонтални срезове могат да бъдат извършвани само от професионалисти (висок риск от обратен откат, виж фиг. 8).

• За хоризонтални срезове позиционирайте на най-малкия възможен ъгъл. Това изисква изключително внимание, тъй като палцевият ограничител не може да бъде използван в този случай.

• Ако веригата заседне при рязане с горната страна, тя може да отскочи към работника. Поради тази причина трябва да режете, когато е възможно, с долната страна, тъй като тогава верижният трион ще отскочи обратно на тялото ви към дървото (виж фиг. 9 и 10).

• Обърнете повишено внимание при рязане на разцепено дърво. Отрязани парчета от дървото могат да бъдат изстреляни във всяка посока (риск от нараняване)!

• Не използвайте верижния трион за отстраняване на пирони или подобни предмети.

• При кастрене на клони верижният трион трябва да бъде подпрян, когато е възможно, върху ствола. Не режете с върха на направляващата шина (риск от обратен откат, виж фиг. 8).

• Кастренето на клони трябва да бъде извършено от обучен персонал! Риск от нараняване!

• Обърнете специално внимание на клоните под напрежение. Не режете свободно висящи клони отдолу.

• Не заставайте никога върху ствола, когато кастрите клони.

• Верижният трион не трябва да бъде използван за дърводобив, т.е. за сечене и кастрене на клони в гората. Поради кабелната връзка работещият с триона няма необходимата мобилност и неговата безопасност не е гарантирана!

• Винаги заставайте отстрани на отсичаното дърво.

• При отсичане на дърво внимавайте за падащи клони, когато отстъпвате назад.

• При наклони работещият с триона трябва да застава откъм горната лява или дясна страна на ствола или легналото дърво, никога от долната страна.

• Внимавайте за стволове търкалящи се към вас. Отскачане!

• Електрическият трион е склонен към отскачане, ако върхът на направляващата шина (особено горната четвърт) случайно докосне дърво или други твърди предмети. В този случай трионът ще се придвижи неконтролируемо и ще отскочи към работника с пълна сила (риск от нараняване)!

• При работа с верижния трион трябва да използвате предпазни ръкавици, подходящи обувки, предпазители за краката, защита за очите и антифони.

• Ако работата включва риск от нараняване на главата, трябва да носите предпазна каска. Ако сечете дървета и кастрите клони на отрязани или паднали дървета, в допълнение трябва да носите защита за лицето.POWXG1009 BG Copyright © 2023 VARO с т р а н и ц а | 7 www.varo.com

• Винаги изтегляйте щепсела от контакта преди да се опитате да проверите или регулирате веригата или да коригирате някоя неизправност и винаги, когато се придвижвате от едно място на друго.

• Не изключвайте никога верижния трион, ако не държите здраво инструмента, не сте стъпили сигурно на краката си и не сте уверени, че направляващата шина и верижният трион не докосват нищо.

• Винаги дръжте триона с двете си ръце (дясната ръка върху задната ръкохватка, лявата ръка върху ръкохватка 2).

• Не режете никога над височината на рамената си, застанали на стълба или на дърво или във всяка друга несигурна поза.

• При рязане на дървесина, която е разцепена, внимавайте особено за отчупването и изхвърлянето на малки парчета дърво от верижния трион.

• При спирания трионът трябва да бъде оставян по такъв начин, че да няма риск от нараняване на никого от верижния трион.

• Верижният трион не трябва да бъде преотстъпван или да се позволява попадането му в ръцете на хора, които не са запознати с употребата на такъв инструмент. Работните инструкции също трябва да бъдат предоставяни заедно с триона. 6 ПРЕДПАЗНИ МЕРКИ СРЕЩУ ОТСКАЧАНЕТО За да предотвратите отскачане, моля следвайте тези инструкции за безопасност:

• Никога не започвайте да режете с върха на направляващата шина!

• Никога не режете с върха на направляващата шина! Внимавайте, когато продължавате срезове, по които вече сте работили!

• Винаги започвайте да режете с вече работещ верижен трион!

• Уверявайте се, че веригата на триона е винаги правилно заточена.

• Не режете никога повече от един клон на веднъж! При кастрене на клони внимавайте да не докоснете някой друг клон.

• При напречно рязане внимавайте за стволове разположени много близо един до друг. Ако е възможно, използвайте магаре за рязане. 7 ТРАНСПОРТИРАНЕ НА ВЕРИЖНИЯ ТРИОН Преди транспортиране на верижния трион винаги изваждайте щепсела от контакта и плъзгайте верижния предпазител върху релсата и веригата. Ако трябва да бъдат извършени няколко рязания с верижния трион, трионът трябва да бъде изключван между рязанията. 8 ПРЕДИ ПУСК

• Напрежението и токът на захранването трябва да съответстват на данните от типовата табелка.

• Преди да започнете работа винаги проверявайте дали верижният трион работи правилно и е безопасен за работа.

• Проверете също и дали смазването на веригата и масленият индикатор са в добро работно състояние (виж фиг. 4). Ако лостчето за маслото е на около 5 мм от долната маркировка, трябва да долеете масло. Ако нивото на маслото е по-високо, можете да работите без притеснения.

• Включете верижния трион и го дръжте над терена. Внимавайте верижният трион да не докосне терена. От съображения за безопасност е най-добре да се поддържа разстояние от поне 20 см. Ако сега виждате нарастващи следи от масло, системата за смазване на веригата работи правилно. Ако изобщо няма следи от масло, опитайте се да почистите масления изходен отвор (фиг. 2, С), горният отвор за натягане на веригата и масления канал или се свържете с вашия потребителски сервиз. (Прочетете раздел „Пълнене на масло за веригата и смазване на веригата” за този въпрос).POWXG1009 BG Copyright © 2023 VARO с т р а н и ц а | 8 www.varo.com

• Проверете натягането на веригата и задържането, ако е необходимо (виж раздел „Натягане на веригата на триона” за този въпрос).

• Уверете се, че спирачката на веригата работи правилно (виж също и раздел „Освобождаване на спирачката на веригата”). 9 МОНТАЖ

9.1 Монтиране на направляващата шина и на веригата

Ако верижният трион вече е свързан към електрозахранването: Извадете щепсела от електрическия контакт. За работа с верижния трион използвайте защитни ръкавици. Важно: Предният предпазител за пръстите (3) трябва винаги да е в горна (вертикална) позиция (фиг. 5). Направляващата шина и веригата на триона се доставят отделно. За сглобяване първо отвинтете застопоряващата гайка (5) и снемете капака на верижното колело (18). Направляващият болт (17) трябва да бъде в центъра на водача. Ако е необходимо, регулирайте натягането на веригата с верижното колело (16). За предотвратяване на нараняване от острите режещи ръбове, винаги носете ръкавици при сглобяване, натягане и проверка на веригата. Преди сглобяване на направляващата шина към веригата на триона, проверете посоката на рязане на зъбите! Посоката на движение е маркирана със стрелка върху капака на верижното колело (18). За определяне на посоката на рязане може да се наложи да завъртите веригата на триона (4). Задръжте направляващата шина (7) вертикално с връх насочен нагоре и поставете веригата на триона (4), като започнете от върха на шината. След това сглобете направляваща шина към веригата на триона, както следва: − Поставете направляващата шина с веригата на триона върху верижното колело (16) и направляващия болт (17). − Прекарайте веригата на триона около верижното колело (16) и се уверете, че тя е правилно монтирана (виж фиг. 2). − Поставете капака (6) отгоре и затегнете внимателно със застопоряващата гайка (5). Сега веригата на триона трябва да бъде натегната правилно.

9.2 Натягане на веригата на триона

Винаги изтегляйте щепсела от контакта на захранването преди да извършвате някакви работи по верижния трион! Носете предпазни ръкавици! Уверете се, че веригата на триона (4) е в направляващия канал на направляващата шина (7) (фиг. 2)! Завъртете външната ръкохватка по часовника, докато веригата на триона бъде правилно натегната, след това завъртете вътрешната ръкохватка (на 5) за блокиране на направляващата шина в тази позиция. Докато вътрешната ръкохватка бъде затягана, направляващата шина трябва да се избута нагоре.POWXG1009 BG Copyright © 2023 VARO с т р а н и ц а | 9 www.varo.com Проверете отново натягането на веригата (виж фиг. 3). Не натягайте веригата твърде

Когато е студена, трябва да е възможно повдигането на веригата в средата на направляващата шина с прибл. 5 мм. Затегнете сигурно застопоряващата гайка (5). Когато е топла, веригата на триона ще се разшири и ще увисне и има опасност да отскочи изцяло от релсата. Донатегнете, ако е необходимо. Ако веригата на триона бъде донатегната, когато е гореща, тя трябва да бъде разхлабена отново, когато рязането завърши. В противен случай ще се извърши свиване с охлаждането на веригата, което ще доведе до прекомерно високо напрягане. Новата верига на трион изисква работа за около 5 минути. Смазването на веригата е много важно в тази етап. След пуска проверете натягането на веригата и я донатегнете, ако е необходимо.

9.3 Пълнене на масло за веригата (фиг. 4)

За предотвратяване на проникването на замърсявания в резервоара, почистете капачката на масления резервоар (14) преди да я отворите. Проверете съдържанието на масления резервоар по време на рязане, като проверите масления индикатор (15). Затворете плътно капачката на резервоара и избършете всички капки.

9.4 Осигуряване на удължителния кабел (фиг. 6)

Използвайте само удължителни кабели подходящи за работа на открито. Напречното сечение на кабела (макс. дължина на удължителния кабел: 75 м) трябва да бъде най- малко 1,5 мм². Свържете гъвкавия кабел на верижния трион към удължителния кабел като вкарате удълъжтелния кабел в отвора за освобождаване на напрягането в корпуса. Удължителни кабели по-дълги от 30 м ще понижат експлоатационните характеристики на верижния трион.

9.5 Смазване на веригата

За предотвратяване на прекомерно износване, веригата на триона и направляващата шина трябва да бъдат равномерно смазвани по време на работа. Смазването е автоматично. Не работете никога без смазване на веригата. Ако веригата работи на сухо, целият режещ механизъм бързо ще се повреди сериозно. Поради това е важно да се проверяват както смазването на веригата, така и масленият индикатор при всяка употреба (фиг. 4). Не използвайте никога веригата, когато нивото на маслото е под маркировката „Min.”. − Мин.: Когато се вижда само около 5 мм масло на долния ръб на масления индикатор (15), трябва да долеете масло. − Макс.: Долейте масло, докато прозорецът се напълни.

9.6 Проверка на автоматичното смазване

Преди започване на работа, проверявайте автоматичното смазване на веригата и масления индикатор. Включете верижния трион и го дръжте над терена. Внимавайте верижният трион да не докосне терена. От съображения за безопасност е най-добре за се поддържа разстояние от поне 20 см. Ако сега виждате нарастващи следи от масло, системата за смазване на веригата работи правилно. Ако изобщо няма следи от масло, опитайте се да почистите масления изходен отвор (фиг. 2, C), горният отвор за натягане на веригата (Е) и масления канал или се свържете с вашия потребителски сервиз.

9.7 Смазочни средства за веригата

Срокът на експлоатация на веригите на триони и направляващите шини зависи до голяма степен от качеството на използваното смазочно средство. Не трябва да бъде използвано старо масло! Използвайте само съобразено с околната среда смазочно средство за вериги. Съхранявайте смазочното средство за вериги в контейнери, които отговарят на разпоредбите.POWXG1009 BG Copyright © 2023 VARO с т р а н и ц а | 10 www.varo.com

9.8 Направляваща шина

Направляващата шина (7) е предмет на особено силно износване и разкъсване в носа и долната част. За избягване на едностранното износване и разкъсване обръщайте направляваща шина всеки път, когато заточвате веригата.

Верижното колело (16) е предмет на особено силно износване и разкъсване. Ако забележите дълбоки белези от износване по зъбите верижното колело трябва да бъде заменено. Износеното верижно колело скъсява експлоатационния живот на веригата на триона. Осигурете замяната на верижното колело от специализиран доставчик или от вашия потребителски сервиз.

9.10 Верижен предпазител

Верижният предпазител трябва да бъде защипан върху веригата и снет веднага след завършване на рязането и винаги, когато верижния трион трябва да бъде транспортиран.

9.11 Спирачка на триона

В случай на отскачане спирачката на триона (3) ще бъде задействана чрез предния предпазител за пръстите. Предният предпазител за пръстите се избутва напред от задната страна на ръката и причинява спирането на верижния трион от спирачката или на електромотора за 0,15 сек. (Фиг. 5, I).

9.12 Освобождаване на спирачката на триона (фиг. 5)

За да можете да използвате вашия верижен трион отново, трябва да освободите отново веригата на триона. Първо изключете верижния трион. След това избутайте предния предпазител за пръстите (3) назад до веркикална позиция, докато той се фиксира на място (фиг. 5, H). Спирачката на триона сега отново е напълно функционална.

9.13 Заточване на веригата на триона

Можете да заточите вашия верижен трион бързо и правилно чрез специализирания доставчик, от когото можете да получите и заточващо оборудване за веригата за да можете да си я заточвате сами. Моля, следвайте съответните работни инструкции. Грижете се за вашите инструменти. Поддържайте вашите инструменти остри и чисти за да можете да работите добре и безопасно. Следвайте разпоредбите за поддръжка и инструкциите за смяна на инструменти. 10 ПУСК Винаги използвайте предпазни очила, антифони, предпазни ръкавици и работно облекло за тежка работа! Използвайте само с разрешени удължителни кабели с предписаната изолация и съединения проектирани за работа на открито (одобрени гумирани кабели), които съответстват на щепсела на верижния трион. Верижният трион е оборудван с два предпазни превключвателя изискващи употребата на двете ръце. Верижният трион работи само, когато едната ръка държи предната ръкохватка (2), а другата задейства превключвателя на задната ръкохватка (1). Ако верижният трион не работи, спирачката на триона трябва да бъде освободена с предния предпазител за пръстите (3). Прочетете раздели „Спирачка на триона” и „Освобождаване на спирачката на триона” по този въпрос. След включване верижния трион ще започне да работи веднага на висока скорост.POWXG1009 BG Copyright © 2023 VARO с т р а н и ц а | 11 www.varo.com

Освободете или превключвателя ВКЛ./ИЗКЛ. (13) на задната ръкохватка, или другия превключвател (2) на предната ръкохватка. Освобождаването на превключвателя ВКЛ./ИЗКЛ. ще доведе до спиране на верижния трион за 1 сек. и силно искрене. Това е нормално и безопасно за правилната работа на верижния трион. След работа с верижния трион трябва винаги: Да почиствате веригата на триона и направляващата шина и да поставяте отново верижния предпазител.

10.2 Защита на верижния трион

Не използвайте никога верижния трион в дъжд или във влажни

Ако удължителният кабел е повреден, издърпайте щепсела от контакта незабавно. Не работете никога с повреден кабел.

• Проверете верижния трион за повреда. Преди да го използвате отново проверете предпазните устройства или всички леко повредени части, за да се уверите, че те са в добро работно състояние.

• Уверете се, че движещите се части работят правилно.

• Всички части трябва да бъдат правилно сглобени и да отговарят на всички условия за гарантиране на правилната работа на верижния трион.

• Всички повредени предпазни устройства и части трябва да бъдат съответно ремонтирани или заменени незабавно в потребителския сервиз, освен ако има инструкции за противното в тези работни инструкции.

10.3 Бележки по практическата работа

Отскачане (фиг. 8) Можете да избегнете злополуки като не режете с върха на направляващата шина, тъй като това може да причини внезапно движение назад на триона. Винаги използвайте пълната предпазна екипировка и облекло, когато работите с триона. Отскачането е движение нагоре и/или назад на триона, което може да възникне, ако веригата на триона в края на направляващата шина се натъкне на препятствие. Уверете се, че заготовката е добре затегната. Използвайте скоби за да спрете плъзгането на заготовката. Това освен това улеснява работата с верижния трион с две

Отскачането причинява неконтролируемо движение на триона и това може да се случи особено при провиснала или тъпа верига. Лошо заточената верига увеличава риска от отскачане. Не режете никога над височината на рамената. 11 СЪВЕТИ ЗА УПОТРЕБА НА ВЕРИЖНИЯ ТРИОН

11.1 Рязане на дърво (фиг. 7a, 7b)

За рязане на дърво, моля спазвайте разпоредбите по безопасността и действайте, както

− Уверете се, че дървото, коего ще режете, не се хлъзга. − Затегнете късите парчета дърво на място преди рязане − Режете само дърво или дървени премети. − Когато режете се уверете, че няма да закачите камъни или пирони, защото те могат да отскочат и да повредят верижния трион. − Избягвайте контакта на верижния трион с телени огради или с терена.POWXG1009 BG Copyright © 2023 VARO с т р а н и ц а | 12 www.varo.com − Когато кастрите клони, подпрете верижния трион доколкото е възможно и не режете с върха на направляващата шина. − Внимавайте за препятствия, като пънове, корени, канавки и издигнатини, които могат да причинят падането ви.

Верижният трион трябва да работи преди да влезе в контакт с дървото.

Натиснете изключването на предпазната блокировка (11) и превключвателя ВКЛ./ИЗКЛ. (13). Поставете най-ниския палец (фиг. 4, J) върху дървото . Повдигнете верижния трион със задната ръкохватка (1) и отрежете дървото. Придвижете верижния трион малко назад и поставете палеца още по-надолу. Внимавайте, когато режете разцепено дърво, защото могат да отскочат парчета дърво.

11.3 Дърво под напрежение.

Фиг. 11a: Горна страна под напрежение Опасност: Дървото ще се върне нагоре! Фиг. 11b: Долна страна на ствола под напрежение Опасност: Дървото ще се придвижи надолу! Фиг. 11c: Дебели стволове и голямо напрежение Опасност: Дървото ще се придвижи внезапно и с голяма сила! Фиг. 11d: Двете страни на ствола са под напрежение Опасност: Дървото ще се придвижи странично.

11.4 Сечене на дървета

За сечене на дървета спазвайте разпоредбите за безопасност и действайте, както

Опасна зона: Отсеченото дърво може да повлече със себе си надолу други дървета. Опасната зона поради това два пъти по-дълга от дължината на отсичаното дърво. (фиг. 12) Сеченето на дървета е опасно и изисква практика. Ако сте начинаещ или неопитен, не се опитвайте да се учите сам, а потърсете професионално обучение. (фиг. 13) Посока на падане:

• Първо преценете посоката на падане, като вземете под внимание центъра на тежестта на короната и посоката на вятъра. Верижният трион трябва да работи преди да влезе в контакт с дървото. Включете верижния трион. Направете срез надолу в дървото в посоката на падане и след това направете хоризонтален срез (обратен срез) от страната противоположна на среза надолу.

• Довършете среза надолу: Той ще придаде на дървото посока и направляване.

• Проверете посоката на падане: Ако трябва да коригирате среза надолу, винаги режете отново по цялата ширина.

• Сега извикайте “Дърво! “

• Едва сега завършете обратния срез, който трябва да бъде по-високо от основата на среза надолу. Вкарайте клинове на време.

• Оставете моста на място, тъй като той ще функционира като шарнир. Ако прережете моста, дървото ще падне в произволна посока.

• Почуствайте дървото като вкарате клина в обратния срез, не без да режете през

• Когато дървото пада, отстъпете назад и наблюдавайте короната.POWXG1009 BG Copyright © 2023 VARO с т р а н и ц а | 13 www.varo.com

• Изчакайте докато короната спре да се люлее. Не продължавайте да работите под клони, които са затиснати. Ако верижният трион се използва за сечене на дървета, които премишават неговата гранична мощност, веригата може да заседне. Ако веригата се заклини, освободете я с помощта на дървен клин. Не сечете дървета:

• Ако не можете да разграничите детайли в опасната зона, напр. поради мъгла, дъжд, виелица или здрач.

• Ако посоката на падане не може да бъде оценета надеждно поради вятър или пристъпи на вятър. Сечене на дървета върху наклонен терен, поледица, замръзнал или росен терен е безопасно само, ако сте стъпали стабилно на краката си. 12 ПОЧИСТВАНЕ И ПОДДРЪЖКА Винаги изтегляйте щепсела от контакта преди да извършвате някаква работа по верижния трион!

• Поддържайте отворите за охлаждане на електромотора чисти и невъзпрепятствани по всяко време.

• Може да бъде изпълнявана само работата по поддръжката описана в тези работни инструкции. Всяка друга работа по поддръжка трябва да бъде извършена от нашия потребителск сервиз.

• Не модифицирайте електрическия трион по никакъв начин, защото това ще застраши неговата безопасност.

• При повреда на верижния трион въпреки нашите внимателни процедури за производство и поддръжка, ремонтирайте го в упълномощен потребителски сервиз. 13 ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ НЕИЗПРАВНОСТ

REMEDY Електромоторът

Проверете контакта, кабела и щепсела. Повреден кабел: Осигурете ремонта му от потребителсикя сервиз. Забранява се поправяне на кабела с изолирбанд. Повредените превключватели трябва да бъдат заменени от потребителския

Спирачка на триона Виж раздела „Спирачка на триона” и „Освобождаване на спирачката на

Износване на графитна четка Осигурете смяната на графитната четка, помолете потребителския сервиз. Веригата не се

Тъпа верига Заточете веригата. Натягане на веригата Проверете натягането на веригата Грешно монтирана

Проверете нивото на маслото. Проверете смазването на веригата. 14 ТЕХНИЧЕСКИ ДАННИ Номинално напрежение AC 230-240 V Номинална честота 50 Hz Номинална мощност 2400 W Размер на шината 400 мм Дължина на кабела 0,3 м Вместимост на масления резервоар 0,13 л Скорост на веригата 13,1 м/с Ръчен предпазител на автоматичната спирачка

Автоматично смазване на веригата

Тип на веригата Powerplus Тип на шината Powerplus Бързо регулиране на веригата без инструменти

Двигател с графитни четки

15 ШУМ Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3) Ниво на звуковото налягане LpA 93dB(A) Ниво на звуковата мощност LwA 112 dB(A) ВНИМАНИЕ! Носете индивидуални предпазни средства за слуха (антифони), ако звуковото налягане превиши 85 dB(A). aw (Вибрации): 7,5м/с² K = 1,5 м/с² 16 СЪХРАНЕНИЕ Съхранявайте вашия верижен трион на безопасно място. Неизползваният верижен трион трябва да бъде съхраняван чист, върху равна повърхност и на сухо място, което е недостъпно за деца.POWXG1009 BG Copyright © 2023 VARO с т р а н и ц а | 15 www.varo.com 17 ГАРАНЦИЯ

• Този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.

• Тази гаранция покрива всички материали или производствени дефекти с изключение на: дефектни части поради нормално износване и изтриване като лагер, четки, кабели и свещи или принадлежности като остриета, торби за събиране, въздушни филтри и т.н. и повреди или дефекти произтичащи от неправилна употреба, злополуки или промени, както и цената на транспортирането.

• Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.

• Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.

• Ремонти могат да бъдат извършвани само от упълномощен потребителски сервизен център за електроинструменти.

• Можете да получите допълнителна информация на номер 00 32 3 292 92 90.

• Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.

• В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.

• От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.

• Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.

• Устройствата или детайлите, които са заменени съобразно гаранционните условия, следователно остават собственост на Varo NV.

• Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите

• Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.

• Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката. 18 ОКОЛНА СРЕДА Ако след продължителна употреба машината ви се нуждае от подмяна, не изхвърляйте старата при домакинските отпадъци, а я унищожете по начин, безопасен за околната среда. Ненужните електрически продукти не трябва да бъдат изхвърляни заедно с домакинските отпадъци. Моля проучете къде има възможности за рециклиране. Поискайте от местните власти или от продавача съвети относно рециклирането.POWXG1009 BG Copyright © 2023 VARO с т р а н и ц а | 16 www.varo.com 19 ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ VARO – Vic Van Rompuy nv - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, декларира единствено, че Продукт: верижен трион 2400W – 400мм Марка: POWERplus Модел: POWXG1009 е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви / Регулации базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация. Европейски директиви / Регулации (включително, ако са приложими, техните промени към датата на подписване): 2011/65/EU 2006/42/EC 2014/30/EU 2000/14/EC Annex V LwA Measured 106dB(A) Guaranteed 112dB(A) Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими): EN60745-1 : 2009 EN60745-2-13 : 2009 EN55014-1 : 2017 EN55014-2 : 2015

EN IEC 61000-3-2 : 2019

EN61000-3-3 : 2013 Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompuy N.V. Долуподписаният действа от името на Изпълнителния директор на компанията, Филип Ванкеркхов, (Philippe Vankerkhove), MSc. EE Регулационни въпроси – мениджър по съответствията 05/09/2022, Lier - BelgiumPOWXG1009 LV Copyright © 2023 VARO 1 | l a p a www.varo.com
