| Producttype | Snoerloze tafelcirkelzaag |
| Merk | PowerPlus |
| Model | POWDP2580 |
| Afmetingen tafel | 480 x 540 mm |
| Gewicht | 14,8 kg |
| Accuspanning | 40 V |
| Onbelast toerental | 3800 min⁻¹ |
| Zaagblad diameter | 210 mm |
| Zaagblad boring | 30 mm |
| Zaagblad dikte | 1,2 mm |
| Aantal tanden | 40 |
| Max. snijdiepte bij 90° | 70 mm |
| Max. snijdiepte bij 45° | 45 mm |
| Stofafzuigaansluiting | ∅ 35 mm |
| Voeding | Li-ion accu (niet inbegrepen) |
| Beschermingsklasse | III |
| Geluidsdruk LpA | 88 dB(A) |
| Geluidsvermogen LwA | 101 dB(A) |
| Garantie | 36 maanden |
| Belangrijkste functies | Langs-, dwars- en verstekzagen (verstelbaar 0°-45°); parallel- en dwarsslag; stofafzuiging |
| Onderhoud en reiniging | Ventilatieopeningen reinigen, schroefverbindingen controleren, versleten tafelinsert vervangen |
| Veiligheid | Zaagbladbescherming, duwstok, spouwmes; noodstop; terugslagbeveiliging |
| Onderdelen en repareerbaarheid | Zaagblad, tafelinsert, spouwmes, duwstok; reparatie door erkende service |
| Algemene informatie | Gebruik: massief hout, gelamineerd, spaanplaat, multiplex. Niet gebruiken voor metaal of steen. |
Veelgestelde vragen - POWDP2580 PowerPlus
Gebruikersvragen over POWDP2580 PowerPlus
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Zaag in PDF-formaat gratis! Vind uw handleiding POWDP2580 - PowerPlus en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. POWDP2580 van het merk PowerPlus.
GEBRUIKSAANWIJZING POWDP2580 PowerPlus
5.3 Veiligheid van personen....6
5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap....7
5.5 Gebruik van en zorg voor het batterijgereedschap 7
5.6 Service....8
6 BIJKOMENDE VEILIGHEIDSINSTRUCTIES....8
6.1 Waarschuwingen m.b.t. tot beschermkappen....8
6.2 Waarschuwingen m.b.t. zaaghandelingen....8
6.3 Oorzaken van terugslag en gerelateerde waarschuwingen 8
6.4 Gebruikswaarschuwingen voor de tafelzaag 9
7 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN EN LADERS ....10
7.1 Batterijen 10
7.2 Laders....10
8 VEILIGHEIDSUITRUSTING....11
8.1 Zaagbladbeschermkap 11
8.2 Duwstok....11
9 UITPAKKEN EN MONTEREN 11
9.1 De tafelcirkelzaag rechtop zetten (Fig. 1, 2a-b)....11
9.2 Het tafelinzetstuk monteren/vervangen (Fig. 3a-b)....11
9.3 Het spouwmes monteren/vervangen (Fig. 4 - 8)....12
9.4 De zaagbladbeschermkap monteren/vervangen (Fig. 9)....12
9.5 Het zaagblad monteren/vervangen (Fig. 10)....12
9.6 Losse onderdelen opbergen (Fig. 1)....13
9.7 Aansluiting voor stofafzuiging (Fig. 11,12 a - b)....13
9.7.1 Stofafzuiging met een droog/natstofzuiger (Fig. 11)....13
9.7.2 Stofafzuiging met een stofafzuigsysteem en afzuigadapterset....13
10 GEBRUIK 13
10.1 Laden van het batterijpack....13
10.1.1 Laadaanduiding (Fig. 20b)....14
10.2 Indicator batterijcapaciteit (Fig. 20a)....14
10.3 Plaatsen en verwijderen van de batterij (Fig. 21a - 21b)....14
10.4 Controleer voordat u de machine start!.... 15
10.5 Bedieningselementen.... 15
10.5.1 Aan/Uit-schakelaar (Fig. 13)....15
10.5.2 Zaagdiepte/-hoogte (Fig. 14)....15
10.5.3 Parallelaanslag....15
10.5.4 Zaagbreedte (Fig. 15)....15
10.5.5 Zaagbreedte (Fig. 16)....16
10.5.6 Afkortaanslag (Fig. 18)....16
10.5.7 De hoek instellen (Fig. 14)....16
10.5.8 De tafeluitbreiding aanpassen (Fig. 19)....17
11 ZAGEN 17
11.1 Lengtesneden maken (Fig. 22)....17
11.1.1 Smalle werkstukken zagen (Fig. 23)....18
11.1.2 Extreem smalle werkstukken zagen (Fig. 24)....18
11.2 Afschuinsneden maken (Fig. 25)....18
11.3 Afkortsneden maken (Fig. 26)....18
12 REINIGING EN ONDERHOUD .... 19
12.1 Reiniging en onderhoud: overzicht 19
12.2 Reiniging van het toestel.... 19
13 BEWARING, TRANSPORT 19
13.1 Bewaring....19

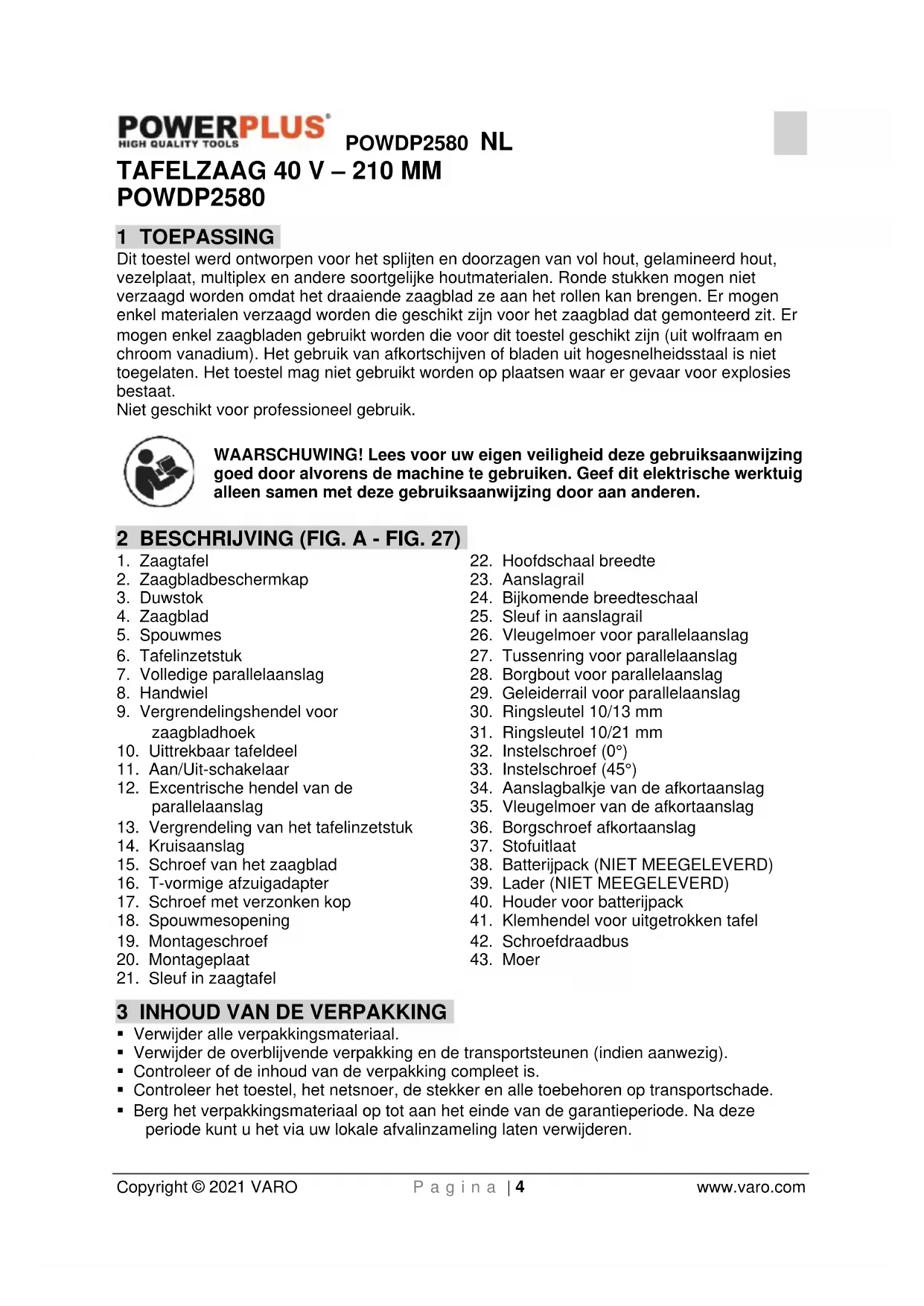

Dit toestel werd ontworpen voor het splijten en doorzagen van vol hout, gelamineerd hout, vezelplaat, multiplex en andere soortgelijke houtmaterialen. Ronde stukken mogen niet verzaagd worden omdat het draaiende zaagblad ze aan het rollen kan brengen. Er mogen enkel materialen verzaagd worden die geschikt zijn voor het zaagblad dat gemonteerd zit. Er mogen enkel zaagbladen gebruikt worden die voor dit toestel geschikt zijn (uit wolfraam en chroom vanadium). Het gebruik van afkortschijven of bladen uit hogesnelheidsstaal is niet toegelaten. Het toestel mag niet gebruikt worden op plaatsen waar er gevaar voor explosies bestaat.
Niet geschikt voor professioneel gebruik.
WAARSCHUWING! Lees voor uw eigen veiligheid deze gebruiksaanwijzing goed door alvorens de machine te gebruiken. Geef dit elektrische werktuig alleen samen met deze gebruiksaanwijzing door aan anderen.
- Zaagtafel
- Zaagbladbeschermkap
- Duwstok
- Zaagblad
- Spouwmes
- Tafelinzetstuk
- Volledige parallelaanslag
- Handwiel
- Vergrendelingshendel voor zaagbladhoek
- Uittrekbaar tafeldeel
- Aan/Uit-schakelaar
- Excentrische hendel van de parallelaanslag
- Vergrendeling van het tafelinzetstuk
- Kruisaanslag
- Schroef van het zaagblad
- T-vormige afzuigadapter
- Schroef met verzonken kop
- Spouwmesopening
- Montageschroef
- Montageplaat
- Sleuf in zaagtafel
- Hoofdschaal breedte
- Aanslagrail
- Bijkomende breedteschaal
- Sleuf in aanslagrail
- Vleugelmoer voor parallelaanslag
- Tussenring voor parallelaanslag
- Borgbout voor parallelaanslag
- Geleiderrail voor parallelaanslag
- Ringsleutel 10/13 mm
- Ringsleutel 10/21 mm
- Instelschroef (0°)
- Instelschroef (45°)
- Aanslagbalkje van de afkortaanslag
- Vleugelmoer van de afkortaanslag
- Borgschroef afkortaanslag
- Stofuitlaat
- Batterijpack (NIET MEEGELEVERD)
- Lader (NIET MEEGELEVERD)
- Houder voor batterijpack
- Klemhendel voor uitgetrokken tafel
- Schroefdraadbus
- Moer
3 INHOUD VAN DE VERPAKKING
■ Verwijder alle verpakkingsmateriaal.
- Verwijder de overblijvende verpakking en de transportsteunen (indien aanwezig).
- Controleer of de inhoud van de verpakking compleet is.
- Controleer het toestel, het netsnoer, de stekker en alle toebehoren op transportschade.
- Berg het verpakkingsmateriaal op tot aan het einde van de garantieperiode. Na deze periode kunt u het via uw lokale afvalinzameling laten verwijderen.
WAARSCHUWING! Verpakkingsmateriaal is geen speelgoed! Kinderen mogen niet spelen met plastic zakken! Gevaar voor verstikking!
Snoerloze tafelcirkelzaag
Zaagbladbeschermkap
Duwstok
Spouwmes
Volledige parallelaanslag
Afkortaanslag
T-vormige afzuigadapter
Ringsleutel 10/13 mm
Ringsleutel 10/21 mm
Afzuigslang
Handleiding
Neem contact op met uw dealer wanneer er stukken ontbreken of beschadigd zijn.
4 TOELICHTING VAN DE SYMBOLEN
In deze handleiding en/of op deze machine worden de volgende symbolen gebruikt:
 | Wijst op gevaar voor verwondingen of schade aan het toestel. |  | Lees de handleiding vóór het gebruik. |
 | Voldoet aan alle verplichte veiligheidsstandaarden van de Europese richtlijnen die van toepassing zijn. |  | Draag gehoorbescherming. |
 | Draag oogbescherming. |  | Hou uw handen weg van de bladen. Raak de bladen niet aan bij het starten of het gebruiken van het toestel. |
 | Draag in stoffige omstandigheden een masker. |  | Klasse II - De machine is dubbel geïsoleerd, een aardedraad is daarom niet nodig. |
 | Omgevingstemperatuur: max. 40 °C (enkel voor batterij). |  | Stel de lader noch het batterijpack bloot aan water. |
 | Gebruik de lader en de batterij enkel in afgesloten ruimtes. |  | Werp het batterijpack of de lader niet in het vuur. |
5 ALGEMENE VEILIGHEIDSVOORSCHRIFTEN
WAARSCHUWING! Neem alle voorschriften door. Het niet naleven van de voorschriften kan elektrische schokken, brand en/of ernstige verwondingen veroorzaken. Het hierna gebruikte begrip „elektrisch gereedschap" heeft betrekking op elektrisch gereedschap, gevoed door het elektriciteitsnet (met elektriciteitskabel) of op batterij (snoerloos).
5.1 Werkplaats
- Hou de werkplaats proper en opgeruimd. Wanorde en een slecht verlichte werkplaats kunnen tot ongevallen leiden.
- Gebruik het apparaat niet in een omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrisch gereedschap brengt vonken voort die dergelijke stoffen of dampen kunnen laten ontbranden.
- Zorg dat er geen kinderen of andere personen in de buurt zijn als u het elektrisch apparaat gebruikt. Afleiding kan ervoor zorgen dat u de controle over het toestel verliest.
5.2 Elektrische veiligheid
Controleer altijd of de netspanning overeenstemt met deze vermeld op het typeplaatje.
- De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden gewijzigd. Gebruik geen adapterstekkers in combinatie met geaarde apparaten. Ongewijzigde stekkers en passende stopcontacten doen het risico op elektrische schokken afnemen.
- Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiators, fornuizen en koelkasten. Er bestaat een groter risico op elektrische schokken wanneer uw lichaam geaard is.
- Hou het apparaat buiten bereik van regen of vocht. Het binnendringen van water in een elektrisch apparaat verhoogt het risico op elektrische schokken.
- Gebruik de kabel niet om het apparaat te dragen of op te hangen, of de stekker uit het stopcontact te trekken. Hou de kabel buiten bereik van hitte, olie, scherpe randen of bewegende onderdelen van het apparaat. Beschadigde of in de war geraakte kabels verhogen het risico op elektrische schokken.
- Wanneer u het gereedschap buitenshuis gebruikt, gebruik dan een verlengkabel die geschikt is voor gebruik buiten. Het gebruik van een verlengkabel die geschikt is voor gebruik buitenshuis vermindert het gevaar voor een elektrische schok.
- Wanneer het gebruik van het gereedschap in een vochtige omgeving niet te vermijden is, gebruik dan een aansluitpunt dat beveiligd is met een verliesstroomschakelaar. Het gebruik van een verliesstroomschakelaar vermindert het gevaar voor een elektrische schok.
5.3 Veiligheid van personen
- Wees aandachtig. Let op wat u doet en ga verstandig aan het werk met elektrisch gereedschap. Gebruik het apparaat niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Eén moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstige verwondingen leiden.
- Draag uw persoonlijke veiligheidsuitrusting en steeds een veiligheidsbril. Door een persoonlijke veiligheidsuitrusting (stofmasker, niet glijdende veiligheidsschoenen, een veiligheidshelm of een gehoorbescherming - afhankelijk van de aard en het gebruik van het elektrisch gereedschap) te dragen, doet u het risico op verwondingen afnemen.
- Voorkom een ongewilde inbedrijfstelling. Ga na of de schakelaar op "UIT(0)" staat voor u de stekker in het stopcontact steekt. Als u bij het dragen van het apparaat de vinger aan de schakelaar houdt of de stekker in het stopcontact steekt terwijl het ingeschakeld is, kan dat tot ongevallen leiden.
- Verwijder instelgereedschap of schroefsleutels voor u het apparaat inschakelt. Gereedschap dat of een sleutel die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
- Overschat uzelf niet. Neem een veilige houding aan en zorg dat u uw evenwicht niet verliest. Zo kunt u het apparaat in een onverwachte situatie beter onder controle houden.
- Draag gepaste kleding. Draag geen wijde kleren en geen sieraden. Hou uw haar, kleren en handschoenen buiten het bereik van bewegende delen. Losse kleren, sieraden en lange haren kunnen door bewegende delen worden gegrepen.
- Als er stofafzuig- en stofopvanginrichtingen kunnen worden gemonteerd, moet u ervoor zorgen dat die aangesloten zijn en juist worden gebruikt. Het gebruik van dergelijke inrichtingen doet de gevaren door stof afnemen.
5.4 Zorgvuldige omgang met en gebruik van elektrisch gereedschap
- Overbelast het apparaat niet. Gebruik voor uw werk het elektrische gereedschap dat daarvoor bestemd is. Met een geschikt elektrisch apparaat werkt u beter en veiliger in het opgegeven vermogensbereik.
- Gebruik geen elektrisch apparaat waarvan de schakelaar defect is. Een elektrisch apparaat dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden hersteld.
- Trek de stekker uit het stopcontact voor u het apparaat instelt, accessoires vervangt of het apparaat opbergt. Die voorzorgsmaatregel voorkomt dat het apparaat ongewild wordt gestart.
- Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen. Laat personen die niet vertrouwd zijn met het apparaat of die deze gebruiksaanwijzing niet hebben gelezen, het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlijk als het door onervaren personen wordt gebruikt.
- Ga zorgvuldig om met het apparaat. Controleer of de bewegende onderdelen ervan op de juiste manier werken en niet klemmen, en er geen onderdelen zo erg beschadigd zijn dat de werking van het apparaat in het gedrang komt. Laat beschadigde onderdelen eerst herstellen voor u het apparaat gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
- Hou zaaggereedschap scherp en zuiver. Zorgvuldig onderhouden zaaggereedschap met scherpe kanten raakt minder snel geklemd en is gemakkelijker te hanteren.
- Gebruik elektrisch gereedschap, accessoires, speciaal gereedschap en dergelijke meer in overeenstemming met deze gebruiksaanwijzing en zoals het voor het type van apparaat is voorgeschreven. Hou bovendien rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere doeleinden dan de voorgeschreven, kan tot gevaarlijke situaties leiden.
5.5 Gebruik van en zorg voor het batterijgereedschap
- Laad de batterij enkel op met de lader die door de fabrikant werd opgegeven. Een batterijlader die geschikt is voor een bepaald type batterijpack kan een gevaar voor brand vormen wanneer hij met een ander type batterijpack gebruikt wordt.
- Gebruik motorgereedschappen enkel met het batterijpack dat speciaal voor hen ontworpen is. Het gebruik van andere batterijpacks kan tot verwondingen en brand leiden
- Hou een batterijpack dat niet gebruikt wordt uit de buurt van andere metalen voorwerpen zoals paperclips, muntstukken, sleutels, spijkers of andere kleine metalen voorwerpen die een verbinding tussen de batterijcontacten kunnen maken. Het kortsluiten van de batterijcontacten kan brandwonden of brand veroorzaken.
- Bij misbruik kan er vloeistof uit de batterij vrijkomen, vermijd contact hiermee. Wanneer er per ongeluk toch contact optreedt, spoel dan met water. Wanneer de vloeistof met de ogen in contact komt, zoek dan bijkomend medische hulp. Vloeistof die uit de batterij vrijkomt, kan irritatie of brandwonden veroorzaken.
- Gebruik geen batterijpack of gereedschap dat beschadigd is of werd gemodificeerd. Beschadigde of gemodificeerde batterijen kunnen onvoorspelbaar gedrag vertonen, wat tot brand, explosies of verwondingen kan leiden.
- Stel een batterijpack of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuren of temperaturen boven 130 °C kunnen een explosie veroorzaken.
- Volg alle laadinstructies op en laad het batterijpack of gereedschap niet op buiten het temperatuurbereik dat in de instructies wordt opgegeven. Verkeerd of bij temperaturen buiten het opgegeven bereik laden, kan de batterij beschadigen en verhoogt het gevaar voor brand.
5.6 Service
- Laat uw apparaat uitsluitend door gekwalificeerde vaklui en met originele reserveonderdelen herstellen. Zo bent u zeker dat de veiligheid van het apparaat behouden blijft.
6 BIJKOMENDE VEILIGHEIDSINSTRUCTIES
6.1 Waarschuwingen m.b.t. tot beschermkappen
- Hou beschermkappen op hun plek. Beschermkappen moeten in een correct werkende staat verkeren en correct gemonteerd zitten.
- Gebruik altijd de zaagbladbeschermkap en het spouwmes voor elke afkortbewerking.
- Breng onmiddellijk het beschermingssysteem opnieuw aan nadat u een bewerking hebt voltooid (zoals het herzagen van zaagsnedes) waarvoor de beschermkap en het spouwmes verwiiderd moesten worden.
- Zorg ervoor dat het zaagblad de beschermkap en spouwmes niet raakt en dat het ook geen contact maakt met het werkstuk vóór de schakelaar wordt aangezet.
- Stel het spouwmes in zoals in deze handleiding beschreven wordt.
- Het spouwmes moet tot in het werkstuk komen om zijn werk te kunnen doen.
- Gebruik het geschikte zaagblad dat bij het spouwmes hoort.
6.2 Waarschuwingen m.b.t. zaaghandelingen
Plaats uw vingers of handen nooit in de buurt of in lijn met het zaagblad.
- Duw het werkstuk uitsluitend tegen de draairichting tegen het zaagblad of snijmes aan.
- Gebruik nooit de verstekgeleider om het werkstuk aan te voeren bij schulpbewerkingen en gebruik nooit de parallelaanslag als een lengteaanslag wanneer u afkortsneden maakt met de verstekgeleider.
- Oefen bij het schulpen altijd de aanvoerkracht uit tussen de aanslag en het zaagblad. Gebruik een duwstok wanneer de afstand tussen de aanslag en het zaagblad minder dan 150 mm is en gebruik een duwblok wanneer de afstand kleiner is dan 50 mm.
-
Gebruik enkel de duwstok die door de fabrikant werd geleverd of die volgens de instructies werd vervaardigd.
-
Gebruik nooit een beschadigde of ingezaagde duwstok.
- Voer geen bewerkingen "met de vrije hand" uit. Gebruik altijd ofwel de verstekgeleider of parallelaanslag om het werkstuk te positioneren en te geleiden.
■ Reik nooit rond of over een zaagblad. - Voorzie hulpondersteuningen voor het werkstuk aan de achterkant en/of zijkanten van de zaagtafel zodat lange en/of brede werkstukken vlak blijven.
- Voer het werkstuk met een gelijkmatige snelheid toe. Buig of tors het werkstuk niet. Schakel het gereedschap onmiddellijk uit wanneer er blokkeringen optreden, haal de stekker uit het stopcontact en verwijder dan de blokkades.
- Verwijder geen stukjes afgezaagd materiaal wanneer de zaag draait.
- Gebruik een hulpgeleider in contact met het tafeloppervlak wanneer u stukken van minder 2 mm dik schulpt.
6.3 Oorzaken van terugslag en gerelateerde waarschuwingen
Terugslag is een plotse reactie van het werkstuk door een gekneld, geblokkeerd zaagblad of een slecht uitgelijnde zaagsnede in het werkstuk t.o.v. het zaagblad of wanneer een deel van het werkstuk blokkeert tussen het zaagblad en de parallelgeleider of een ander vast voorwerp. Meestal wordt bij terugslag het werkstuk aan zijn achterkant door het zaagblad van de tafel opgetild en in de richting van de gebruiker geslingerd.
Terugslag is het gevolg van een verkeerdelijk gebruik van de zaag en/of verkeerde gebruikshandelingen of omstandigheden en kan voorkomen worden door de juiste voorzorgen te nemen zoals hieronder beschreven.
- Sta nooit rechtstreeks in de lijn van het zaagblad. Sta met uw lichaam altijd aan dezelfde kant van het zaagblad als de geleider.
- Reik niet over of achter het zaagblad om aan het werkstuk te trekken of het te ondersteunen.
- Hou het deel van het werkstuk dat wordt afgezaagd nooit vast en duw het niet tegen het draaiend zaagblad.
■ Lijn de geleider parallel met het zaagblad uit. - Gebruik een aandrukkam om het werkstuk tegen de tafel en geleider te houden wanneer u sneden maakt die niet door heen het hout gaan zoals herzaagsnedes.
- Wees extra voorzichtig wanneer u een zaagsnede maakt in blinde plaatsen of gemonteerde werkstukken.
- Ondersteun grote panelen om het gevaar voor knelling van het zaagblad en terugslag te minimaliseren.
- Wees extra voorzichtig wanneer u een werkstuk zaagt dat getorst, knoestig of gebogen is of dat geen rechte kant heeft om het met de verstekgeleider of parallelaanslag te geleiden.
■ Zaag nooit meer dan één werkstuk dat boven of naast elkaar gestapeld is. - Wanneer u de zaag moet herstarten met het zaagblad in het werkstuk, centreer dan het zaagblad in de zaagsnede zodat de zaagtanden niet in het materiaal vastgegrepen zitten.
- Hou de zaagtanden proper, scherp en voldoende gezet. Gebruik nooit gebogen zaagbladen of zaagbladen met gescheurde of afgebroken tanden.
6.4 Gebruikswaarschuwingen voor de tafelzaag
- Schakel de tafelzaag uit en verwijder het batterijpack wanneer u het tafelinzetstuk verwijdert, het zaagblad vervangt of afregelingen uitvoert aan het spouwmes of de zaagbladbeschermkap en wanneer u de machine onbeheerd achterlaat.
- Laat de tafelzaag nooit onbeheerd draaien. Schakel ze uit en ga er niet van weg voordat ze volledig tot stilstand is gekomen.
- Plaats de tafelzaag op een goed verlichte en vlakke plaats waar u een stevige voetpositie en evenwicht kunt bewaren. Ze moet op een plek geplaatst worden waar er voldoende ruimte is om makkelijk met de grootte van uw werkstuk te kunnen werken.
- Voer regelmatig reinigingswerkzaamheden onder de zaagtafel en/of aan de stofafzuiging uit en verwijder alle zaagsel.
■ De tafelzaag moet bevestigd worden. - Verwijder gereedschappen, houtafval, enz. van de tafel voordat het zaagblad ingeschakeld wordt.
- Gebruik altijd zaagbladen met de juiste grootte en vorm van montageopening (diamant versus rond).
- Gebruik nooit verkeerde of beschadigde zaagbladmontagemiddelen zoals flenzen, tussenringen, bouten of moeren.
- Ga nooit op de tafelzaag staan, gebruik ze niet als opstapie.
- Zorg dat het zaagblad in de juiste draairichting gemonteerd wordt. Gebruik geen slijpstenen, draadborstels of schuurwielen met de tafelzaag.
7 BIJKOMENDE VEILIGHEIDSINSTRUCTIES VOOR BATTERIJEN EN LADERS
Gebruik enkel batterijen en laders die geschikt zijn voor dit apparaat.
7.1 Batterijen
- Probeer nooit om batterijen, om wat voor reden ook, te openen.
- Bewaar ze niet op plekken waar de temperatuur de 40 °C kan overschrijden.
- Laad ze enkel op bij temperaturen tussen de 4 °C en 40 °C.
- Bewaar uw batterijen op een koele droge plaats (5 °C-20 °C). Bewaar batterijen nooit in ontladen toestand.
- Het is beter voor Li-ion batterijen om ze regelmatig te ontladen en te herladen (minstens 4 keer per jaar). De ideale lading voor het langdurig opbergen van uw Li-ion batterij bedraagt 40% van de capaciteit.
- Wanneer u ze moet wegwerpen, volg dan de instructies in het gedeelte "Het milieu beschermen".
- Veroorzaak geen kortsluitingen. Wanneer er rechtstreeks of per ongeluk, door contact met een metalen voorwerp, een verbinding wordt gemaakt tussen de positieve (+) en de negatieve (-) contactaansluiting, dan wordt de batterij kortgesloten en zal er een zeer grote stroom gaan vloeien die hitte zal veroorzaken wat tot het barsten van de behuizing of tot brand kan leiden.
- Verhit ze niet. Wanneer batterijen boven de 100 °C verwarmd worden, zullen de afdichtingen, isolatielagen en andere polymeerlagen beschadigd raken wat tot het lekken van het elektrolyt en/of interne kortsluiting kan leiden wat dan weer hitte veroorzaakt en tot barsten of brand kan leiden. Werp batterijen niet in het vuur: gevaar voor een explosie of intense brand.
- Onder extreme omstandigheden kan het voorkomen dat de batterij gaat lekken. Wanneer u vloeistof op de batterij ontdekt, volg dan de onderstaande instructies:
-
Neem de vloeistof zorgvuldig op d.m.v. een vod. Vermijd huidcontact.
-
Volg onderstaande instructies bij huid- of oogcontact:
√ Spoel onmiddellijk met water. Neutraliseer met een zacht zuur zoals citroensap of azijn.
√ Bij oogcontact: spoel overvloedig met water gedurende minimaal 10 minuten en contacteer een arts.
Brandgevaar! Vermijd het kortsluiten van de contacten van een batterij die uit het toestel is genomen. Verbrand een batterij niet.
7.2 Laders
- Probeer nooit om niet-oplaadbare batterijen te laden.
- Laat defecte snoeren onmiddellijk herstellen.
- Niet blootstellen aan water.
- Open de lader niet.
- De behuizing van de lader niet doorboren.
- De lader is uitsluitend bestemd voor gebruik binnenshuis.
8 VEILIGHEIDSUITRUSTING
8.1 Zaagbladbeschermkap
De zaagbladbeschermkap (2) voorkomt dat de gebruiker per ongeluk het zaagblad aanraakt en het voorkomt ook rondvliegende splinters. De zaagbladbeschermkap moet tijdens het gebruik op haar plaats zitten.
8.2 Duwstok
De duwstok (3) op de figuur hiernaast) dient als een verlengstuk van de hand en beschermt de gebruiker tegen het per ongeluk aanraken van het zaagblad. De duwstok moet altijd gebruikt worden wanneer de afstand tussen de geleider en het zaagblad kleiner is dan 120 mm.
9 UITPAKKEN EN MONTEREN
Waarschuwing: verwijder altijd het batterijpack vóór u ook maar enige afregeling uitvoert!
- Haal de tafelcirkelzaag uit de verpakking en controleer op eventuele transportschade.
- De machine moet opgesteld worden op een plek waar ze stevig staat, bv. op een werkbank, of ze moet op een stevige voet vastgeschroefd worden.
- Alle afschermkappen en veiligheidsvoorzieningen moeten correct gemonteerd worden voordat de machine wordt ingeschakeld.
- Het zaagblad moet vrij kunnen draaien.
- Wanneer u werkt met hout dat eerder verwerkt werd, let dan op voor vreemde voorwerpen zoals spijkers of schroeven enz.
- Zorg ervoor dat het zaagblad correct gemonteerd werd en dat alle bewegende onderdelen van de machine vrij kunnen bewegen voordat u de Aan/Uit-schakelaar bedient.
Nota: neem contact op met de verkoper wanneer er onderdelen ontbreken of beschadigd zijn.
9.1 De tafelcirkelzaag rechtop zetten (Fig. 1, 2a-b)
- Monteer de T-vormige afzuigadapter (16) aan de achterkant van de machine. Hiervoor draait u de schroef met verzonken kop (17) los en verwijdert u ze. Duw dan de T-vormige afzuigadapter (16) op de aansluiting voor stofafzuiging (37). Zet de afzuigadapter (16) en de aansluiting voor stofafzuiging (37) vast m.b.v. de schroef met verzonken kop (17).
- Belangrijk! De twee ringsleutels (30, 31) kunnen opgeborgen worden aan de zijkant van de onderste zaagbladbeschermkap (zie Fig. 1). Hou de twee ringsleutels altijd bij de hand voor het monteren van het tafelinzetstuk (6) en het spouwmes (5).
9.2 Het tafelinzetstuk monteren/vervangen (Fig. 3a-b)
- Om een verhoogde kans op verwondingen te voorkomen, moet het tafelinzetstuk vervangen worden wanneer het versleten of beschadigd is.
■ Verwijder de zaagbladbeschermkap (2) (zie 9.4). - Plaats de 10mm-kant van een van de twee ringsleutels (30, 31) op de vergrendeling (13) van het tafelinzetstuk. Draai de vergrendeling (13) van het tafelinzetstuk met de ringsleutel in tegenwijzerzin om het tafelinzetstuk vrij te stellen.
- Neem het versleten tafelinzetstuk (6) uit de tafel.
- Monteer het vervangtafelinzetstuk door bovenstaande handelingen in omgekeerde volgorde en richting uit te voeren.
9.3 Het spouwmes monteren/vervangen (Fig. 4 - 8)
■ Verwijder de zaagbladbeschermkap (2) en het tafelinzetstuk (zie 9.4, 9.2).
- Gebruik het handwiel (8) om het zaagblad (4) op zijn maximale zaaghoogte te zetten, naar de 0°-stand te brengen en vast te zetten.
- Zet de montageschroef (19) los totdat de opening tussen de montageplaat (20) en het steunoppervlak aan de overkant ongeveer 5 mm breed is. Opgelet! Zet de montageplaat (20) niet volledig los.
- Stop het spouwmes (5) in de opening, duw het zo ver als mogelijk recht naar beneden en zet het dan vast met de montageschroef (19). Zorg ervoor dat het spouwmes recht gemonteerd zit en niet wiebelt.
- Het spouwmes (5) moet in het midden gepositioneerd worden van een denkbeeldige lijn in het verlengde van het zaagblad, zodat het niet mogelijk is dat materiaal geklemd kan raken.
- De opening tussen het zaagblad (4) en het spouwmes (5) moet 5 mm tot 8 mm zijn (Fig. 7).
- Monteer het tafelinzetstuk (6) en de zaagbladbeschermkap (2) opnieuw op hun plek.
9.4 De zaagbladbeschermkap monteren/vervangen (Fig. 9)
- Plaats de zaagbladbeschermkap (2) op het spouwmes (5) zodat de schroef doorheen de opening (18) in het spouwmes kan gaan.
- Stop dan de schroef in de zaagbladbeschermkap (2), doorheen de opening (18) en zet ze vast.
- Belangrijk! De maximale diepte dat de schroef ingedraaid kan worden, werd in de fabriek ingesteld zodat de zaagbladbeschermkap (2) altijd vrij kan bewegen.
Waarschuwing! De zaagbladbeschermkap (2) moet altijd automatisch door haar eigen gewicht op het werkstuk neerkomen.
9.5 Het zaagblad monteren/vervangen (Fig. 10)
Voordat u het zaagblad vervangt: verwijder de oplaadbare batterij van de machine!
- Draag werkhandschoenen wanneer u het zaagblad vervangt.
- Gebruik het handwiel (8) om het zaagblad (4) op zijn maximale zaaghoogte in te stellen.
- Verwijder de zaagbladbeschermkap, tafelinzetstuk en spouwmes (zie 9.4, 9.2, 9.3).
- Verwijder de schroef (15) m.b.v. een sleutel (30) op de schroef (15) en een tweede sleutel (31) op de motoras om tegendruk uit te oefenen.
- Opgelet! Draai de schroef (15) in de draairichting van het zaagblad.
- Verwijder de buitenste flens en het oude zaagblad (4) van de binnenste flens.
- Reinig beide flenzen grondig voordat u een nieuw zaagblad aanbrengt.
- Monteer het nieuwe zaagblad (4) en zet het vast door bovenstaande handelingen in omgekeerde volgorde en richting uit te voeren.
- Belangrijk! Let op de draairichting. De snijhoek van de tanden moet in de draairichting wijzen, d.i. voorwaarts (zie de pijl op de zaagbladbeschermkap).
- Breng het spouwmes, tafelinzetstuk en zaagbladbeschermkap weer aan en zet ze vast (zie 9.3, 9.2, 9.4).
- Controleer voordat u opnieuw met de zaagmachine begint te werken dat alle veiligheidsvoorzieningen correct gemonteerd zitten en zich in een goede werkstaat bevinden.
POWDP2580 NL
Waarschuwing! Telkens u het zaagblad vervangt: controleer dat de zaagbladbeschermkap (2) opent en opnieuw sluit volgens de vereisten van een correcte werking. Controleer ook dat het zaagblad (2) vrij in de zaagbladbeschermkap (2) kan draaien.
Waarschuwing! Telkens u het zaagblad (4) vervangt: controleer dat het vrij kan draaien in het tafelinzetstuk (6) in zowel de loodrechte richting als onder een hoekinstelling van 45°.
Waarschuwing! Vervang het tafelinzetstuk (6) onmiddellijk wanneer het versleten of beschadigd is (zie 9.2).
Waarschuwing! De werkzaamheden om het zaagblad (4) te vervangen en uit te lijnen moeten correct uitgevoerd worden.
9.6 Losse onderdelen opbergen (Fig. 1)
Wanneer ze niet in gebruik zijn, kunnen de afkortaanslag (14), duwstok (3) en de twee sleutels (30, 31) opgeborgen zoals op Fig. 2 getoond wordt.
9.7 Aansluiting voor stofafzuiging (Fig. 11,12 a - b)
Er is een aansluiting voor stofafzuiging voorzien op de T-afzuigadapter aan de behuizing (16) en aan de zaagbladbeschermkap (2).
9.7.1 Stofafzuiging met een droog/natstofzuiger (Fig. 11)
- Een droog/natstofzuiger is niet meegeleverd en is beschikbaar als hulpgereedschap.
- Sluit de droog/natstofzuiger aan op de T-afzuigadapter op de behuizing (16).
9.7.2 Stofafzuiging met een stofafzuigsysteem en afzuigadapterset
- De machine wordt geleverd met een T-afzuigadapterset met afzuigslang (a) en adapter (b) voor een stofafzuigsysteem.
- Gebruik een kruisschroevendraaier en verwijder de schroef van de dop (16) en op de zaagbladbeschermkap (2).
■ Verwijder de dop van de zaagbladbeschermkap (2). - Sluit de adapter (b) aan op de afzuigaansluiting (16) van de behuizing.
- Sluit de afzuigslang aan op de zaagbladbeschermkap (2) en de adapter (b).
- Op de aansluiting van de adapter (b) kan nu een stofafzuigsysteem aangesloten worden dat geschikt is voor een diameter van 100 mm.
10 GEBRUIK
10.1 Laden van het batterijpack
Het batterijpack voor dit werktuig werd geleverd met een minimale lading om mogelijke problemen te voorkomen. Daarom moet u de batterij opladen vóór het eerste gebruik.
Nota: batterijen halen hun volledige capaciteit niet tijdens de eerste laadbeurt. Geef ze enkele laadcycli de tijd om hun volledige capaciteit te behalen. De batterij mag enkel binnenshuis opgeladen worden.
Na normaal gebruik, duurt het ongeveer 1 uur om de batterij volledig op te laden.
Het batterijpack wordt lichtjes warm tijdens het laden. Dit is normaal en wijst niet op een probleem.
Plaats de lader niet op een extreem warme of koude plek. Het beste is op normale kamertemperatuur. Haal de stekker van de lader uit het stopcontact en haal het batterijpack uit de lader wanneer de batterij volledig volgeladen is.
Nota:
- Laat de batterij volledig afkoelen vóór u ze oplaadt.
- Controleer het batterijpack vóór het laden; laad geen gebarsten of lekkend batterijpack op.
10.1.1 Laadaanduiding (Fig. 20b)
Sluit de lader aan op een stopcontact:
- Continu groen: klaar om op te laden.
■ Rood knipperen: laadt op. - Continu groen: opgeladen.
- Continu groen en rood: batterij of lader beschadigd.
Nota: wanneer het batterijpack niet volledig past, verwijder het dan en controleer of het batterijpack volgens de specificaties voor deze lader geschikt is. Laad geen ander type batterijpack noch een batterijpack dat niet goed op de lader past.
- Controleer de lader en het batterijpack regelmatig tijdens het opladen.
- Koppel de lader los van het stopcontact en van het batterijpack wanneer de batterij opgeladen is.
- Laat het batterijpack volledig afkoelen vóór u het gebruikt.
- Berg de lader en het batterijpack binnen op, buiten het bereik van kinderen.
NOTA: wanneer de batterij na continu gebruik van het toestel heet is, laat ze dan tot op kamertemperatuur afkoelen vóór u ze oplaadt. Dit zal de levensduur van uw batterijen verlengen.
NOTA: haal het batterijpack uit de laadvoet door met uw duim of vingers op de ontgrendelknop van de batterij te drukken en tegelijkertijd het batterijpack uit de lader te trekken.
10.2 Indicator batterijcapaciteit (Fig. 20a)
Er zijn capaciteitsindicatoren op het batterijpack. U kunt de capaciteit van de batterij controleren wanneer u de knop (10) indrukt. Druk vóór het gebruik van het apparaat de trekkerschakelaar even in om te controleren of de batterij voldoende opgeladen is om correct te werken.
Deze 3 leds geven de capaciteit van de batterij aan:
3 leds branden: batterij volledig opgeladen.
2 leds branden: batterij 60% opgeladen.
1 led brandt: batterij bijna ontladen.
10.3 Plaatsen en verwijderen van de batterij (Fig. 21a - 21b)
- Om te installeren: duw en schuif het batterijpack in de batterijhouder tot de ontgrendelpal aan de achterzijde van de batterij vastklikt en controleer of de batterij stevig vastzit vóór u begint te werken.
- Om te verwijderen: duw op de ontgrendelpal van de batterij en trek tegelijkertijd het batterijpack uit zijn houder.
Gevaar voor verwondingen! Duw in het geval van een verstoorde werking onmiddellijk de Aan/Uit-schakelaar uit en verwijder het batterijpack.
10.4 Controleer voordat u de machine start!
Gevaar voor verwondingen! De machine mag enkel in gebruik worden genomen wanneer er geen defecten aan zijn. Wanneer een onderdeel defect is, is dat gevaarlijk en moet het vervangen worden voordat de machine opnieuw gebruikt wordt.
Controleer om u ervan te verzekeren dat de machine in een veilige staat verkeert om mee te werken:
- Controleer dat er geen zichtbare defecten zijn.
- Controleer dat alle machineonderdelen correct gemonteerd zitten.
- Controleer dat alle veiligheidsuitrusting correct werkt.
- Controleer dat het zaagblad vrij kan draaien.
- Controleer dat de afregelschroef voor de kantelhoek vast staat.
10.5 Bedieningselementen
10.5.1 Aan/Uit-schakelaar (Fig. 13)
Duw de schakelaar (11) naar boven om de zaagmachine te starten. Wacht tot het zaagblad zijn maximaal toerental heeft bereikt voordat u begint te zagen.
Om de zaagmachine opnieuw uit te schakelen, duwt u de schakelaar (11) naar beneden.
10.5.2 Zaagdiepte/-hoogte (Fig. 14)
Draai het handwiel (18) om het zaagblad (4) op de gewenste diepte/hoogte in te stellen. In tegenwijzerzin draaien:
Verkleint de zaagdiepte.
In wijzerzin draaien:
Vergroot de zaagdiepte.
10.5.3 Parallelaanslag
De parallelaanslag (7) moet gebruikt worden wanneer u houten werkstukken in de lengte zaagt.
10.5.4 Zaagbreedte (Fig. 15)
- De parallelaanslag (7), die met de machine werd meegeleverd, moet samen met de aanslagrail (23) gebruikt worden wanneer u lengtesneden maakt in dunne materialen (zie Fig. 15a).
- Om de aanslagrail (23) op de parallelaanslag (7) te monteren, dient u de twee vleugelmoeren (26) los te zetten. Schroef dan de aanslagrail (23) met de opening (25) en montagebouten (28) vast met de tussenringen (27) en de vleugelmoeren (26).
- De parallelaanslag (7) moet zonder de aanslagrail (23) gebruikt worden wanneer u lengtesneden maakt in dikkere houten werkstukken (zie Fig. 15b). Hiervoor dienen de montagebouten (28), tussenringen (27) en vleugelmoeren (26) ook verwijderd te worden.
Waarschuwing! Wanneer in gebruik, moet de aanslagrail (23) altijd aan de zijkant van de parallelaanslag (7) geschroefd worden, aan de kant tegenover het zaagblad.
10.5.5 Zaagbreedte (Fig. 16)
- De parallelaanslag (7) kan aan beide kanten van de zaagtafel (1) gemonteerd worden.
- De parallelaanslag (7) moet in de geleiderrail (29) van de zaagtafel (1) gemonteerd worden.
- U kunt de parallelaanslag (7) op de gewenste positie vastzetten door op de excentrische hendel (12) te duwen.
Wanneer de tafeluitbreiding (10) is ingetrokken en/of voor zaagbreedtes kleiner dan 25 cm:
Gebruik de hoofdschaal (22) op de geleiderrail (28) om de parallelaanslag op de gewenste afmeting in te stellen.
Wanneer de tafeluitbreiding is uitgetrokken en/of voor zaagbreedtes van meer dan 25 cm:
- Gebruik de hoofdschaal (22), regel de parallelaanslag (7) af op de 25cm-stand en zet hem vast met de excentrische hendel (12).
- Om de zaagbreedte verder te vergroten, stelt u de zaagbreedte verder in door de tafeluitbreiding (10) uit te trekken.
- Lees de totale zaagbreedte-instelling af op de bijkomende schaal (24). Belangrijk! Om ervoor te zorgen dat de aflezing op de bijkomende schaal (24) correct is, moet de parallelaanslag (7) op de voorgedefinieerde stand van 25 cm op de hoofdschaal (22) staan.
De lengte van de aanslag instellen (Fig. 17)
- De aanslagrail (23) kan in de lengte verschoven worden om te voorkomen dat het werkstuk geklemd raakt.
- Vuistregel: de achterkant va de aanslagrail komt tegen een denkbeeldige lijn die ruwweg begint in het middelpunt van het zaagblad en onder een hoek van 45° naar achter loopt.
-
Stel de gewenste zaagbreedte in:
-
Zet de vleugelmoeren (26) los en duw de aanslagrail (23) voorwaarts tot hij de denkbeeldige lijn van 45° raakt.
○ Zet de vleugelmoeren (26) opnieuw vast.
10.5.6 Afkortaanslag (Fig. 18)
De afkortaanslag (14) moet gebruikt worden wanneer u afkortsneden maakt in houten werkstukken.
- Schuif de afkortaanslag (14) in de sleuf (21) van de zaagtafel.
■ Zet de vergrendelschroef (36) los. - Draai de aanslagrail (34) totdat de pijl wijst naar de benodigde hoek.
■ Zet de vergrendelschroef (36) opnieuw vast. - Controleer de opening tussen de aanslagrail (34) en het zaagblad.
- Waarschuwing! Duw de aanslagrail (34) niet te ver in de richting van het zaagblad. De afstand tussen de aanslagrail (34) en het zaagblad (4) moet ongeveer 2 cm zijn.
- Indien nodig: zet de twee vleugelmoeren (35) los en regel de aanslagrail (34) bij.
- Zet de vleugelmoeren (35) opnieuw vast.
10.5.7 De hoek instellen (Fig. 14)
- Zet de vergrendelingshendel (9) los (zie Fig. 14 a).
- Om de hoek van het zaagblad in te stellen, verduwt u het handwiel (8) totdat de pijl uitgelijnd is met de gewenste hoekinstelling op de hoekschaal.
- Zet de hoekinstelling vast door de vergrendelingshendel (9) vast te zetten (zie Fig. 14b).
- Indien nodig: de eindpunten voor de hoekinstelling voor het zaagblad kunnen voor de 0°-en 45°-standen worden bijgeregeld. Hiervoor regelt u de twee instelschroeven (32 en 33) af.
10.5.8 De tafeluitbreiding aanpassen (Fig. 19)
- De tafeluitbreiding (10) op de zaagtafel (1) kan naar rechts uitgetrokken worden.
- De klemhendel (41) moet van de tafelcirkelzaag weg wijzen om de tafeluitbreiding (10) te kunnen verplaatsen (zie Fig. 19a).
- Om de tafeluitbreiding (10) op een bepaalde positie vast te zetten, moet de klemhendel (41) naar de machine wijzen (zie Fig. 19b).
- Wanneer de parallelaanslag met de tafeluitbreiding (10) gebruikt wordt, moet de parallelaanslag (7) op de 25cm-positie op de hoofdschaal (22) staan.
Gevaar! Wanneer de parallelaanslag (7) niet correct is vastgezet, kan dit terugslag veroorzaken.
Waarschuwing! Zorg er altijd voor dat het werkstuk veilig op de zaagtafel ligt en niet geklemd kan komen te zitten, in het bijzonder wanneer de tafel wordt uitgetrokken.
- De klemkracht van de klemhendel (41) kan indien nodig bijgeregeld worden. Hiervoor zet u de moer (42) los en schroeft u de draadbus (42) zover als vereist naar binnen of naar buiten totdat de gewenste klemkracht bereikt is. Zet dan de draadbus opnieuw vast met de moer (43).
11 ZAGEN
Waarschuwing! We raden aan om na elke afregeling een testsnede te maken om de nieuwe instellingen te testen.
Waarschuwing! Wacht na het inschakelen van de zaagmachine tot het zaagblad zijn maximale toerental heeft bereikt vooraleer met het zagen te beginnen.
Waarschuwing! Wees extra voorzichtig bij het begin van de zaagsnede!
Waarschuwing! Gebruik de machine nooit zonder de afzuigfunctie.
Waarschuwing! Controleer regelmatig de afzuigkanalen en reinig ze.
11.1 Lengtesneden maken (Fig. 22)
- In de lengte snijden (ook bekend als schulpen), is het gebruik van de zaag om het hout in de richting van de vezels te zagen. Duw 1 rand van het werkstuk tegen de parallelaanslag (7) terwijl de vlakke kant op de zaagtafel (1) ligt. De zaagbladbeschermkap (2) moet altijd op het werkstuk rusten. Wanneer u in de lengte zaagt, neem dan nooit een werkpositie in lijn met de zaaglijnrichting aan.
- Stel de parallelaanslag (7) in volgens de hoogte van het werkstuk en volgens de gewenste breedte (zie 10.2.3).
■ Schakel de zaagmachine in. - Plaats uw handen (met gesloten vingers) plat op het werkstuk en duw het werkstuk langs de parallelaanslag (7) tegen het zaagblad (4).
- Geleid aan de zijkant met uw linker- of rechterhand (afh. van de positie van de parallelaanslag) maar niet verder dan tot de voorkant van de beschermkap.
- Duw het werkstuk altijd door tot aan het einde van het spouwmes (5).
POWDP2580 NL
- Schakel de machine uit. Laat het afgezaagde stuk op de werktafel (1) liggen totdat het zaagblad (4) volledig tot stilstand is gekomen.
- Ondersteun lange werkstukken zodat ze aan het einde van de zaagbewerking niet vallen (bv. met een rolschraag enz.).
11.1.1 Smalle werkstukken zagen (Fig. 23)
Zorg ervoor dat u een duwstok (3) gebruikt om lengtesneden te maken in werkstukken van minder dan 150 mm breed. Er wordt een duwstok met de zaag meegeleverd! Vervang een versleten of beschadigde duwstok onmiddellijk.
11.1.2 Extreem smalle werkstukken zagen (Fig. 24)
- Zorg ervoor dat u een duwblok gebruikt om lengtesneden te maken van minder dan 50 mm breed.
- Hiervoor wordt best het lage geleidingsvlak van de parallelaanslag gebruikt.
11.2 Afschuinsneden maken (Fig. 25)
- Afschuinsneden moeten altijd met de parallelaanslag (7) gemaakt worden.
- Wanneer u het zaagblad (4) naar links kantelt voor het maken van afschuinsneden, plaats de parallelaanslag (7) dan aan de rechterkant van het zaagblad (4). Geleid het werkstuk tussen het zaagblad (4) en de parallelaanslag (7).
- Stel het zaagblad (4) onder de gewenste hoek in (zie 10.2.7).
- Stel de parallelaanslag (7) in volgens de breedte en hoogte van het werkstuk (zie 10.5.3).
- Voer de zaagsnede uit in overeenstemming met de breedte van het werkstuk (zie 11.1.1, 11.1.2).
11.3 Afkortsneden maken (Fig. 26)
■ Schuif de afkortaanslag (14) in een van de sleuven (21) in de zaagtafel en stel hem in volgens de gewenste hoek (zie 10.5.6). Duw het werkstuk stevig tegen de afkortaanslag (14).
■ Schakel de zaag in.
- Duw de afkortaanslag (14) en het werkstuk naar het zaagblad om de zaagsnede te maken.
Waarschuwing! Houd altijd het geleid deel van het werkstuk vast.
■ Houd nooit het af te zagen stuk vast.
- Duw de afkortaanslag (14) voorwaarts totdat het werkstuk volledig doorgezaagd is.
- Schakel de zaag opnieuw uit. Verwijder het afgezaagde stuk niet totdat het zaagblad tot stilstand is gekomen.
12 REINIGING EN ONDERHOUD
12.1 Reiniging en onderhoud: overzicht
Vóór elk gebruik:
| Wat? | Hoe? |
| Controleer het zaagblad om er zeker van te zijn dat het in de juiste stand staat en stevig vast zit. | Zie het deel over het vervangen van het zaagblad. |
| Controleer de opvang van de zaagbladbeschermkap op spanen/zaagsel. Verwijder de spanen indien nodig. | Gebruik perslucht om de spanen/zaagsel weg te blazen of gebruik een borstel. |
| Regelmatig en volgens de gebruiksomstandigheden: | |
| Wat? | Hoe? |
| Schroefverbindingen. | Controleer alle schroefverbindingen en zet ze indien nodig vast. |
| Reinig de ventilatiesleuven van de motor en verwijder het stof. | Gebruik een stofzuiger of een borstel om de spanen/stof te verwijderen. |
12.2 Reiniging van het toestel
Gevaar voor een elektrische schok! Spat niet met water op het toestel of stel het niet bloot aan water. Gebruik nooit detergenten of oplosmiddelen om het toestel te reinigen. Deze kunnen onherstelbare schade aan het toestel toebrengen. De plastic onderdelen kunnen door de chemicaliën aangetast worden.
Een zorgvuldige behandeling en een regelmatige reiniging zullen ervoor zorgen dat het toestel blijft werken en gedurende lange tijd goed zal presteren.
■ Verwijder vuil met een borstel.
■ Wrijf het toestel proper met een vochtige doek.
- Hou de ventilatiesleuven proper en stofvrij.
13 BEWARING, TRANSPORT
13.1 Bewaring
Verwijder het batterijpack.
Gevaar voor verwondingen! Bewaar het toestel op een manier zodat het niet gestart kan worden door onbevoegde personen. Zorg ervoor dat niemand zich aan het opgeborgen toestel kan bezeren.
Beschadiging van de machine! Bewaar de machine niet onbeschermd in een vochtige omgeving.
| Voltage | 40 V |
| Gewicht | 14,8 kg |
| Isolatieklasse | III |
| Beschermingsgraad | IP20 |
| Toerental onbelast | 3800 min-1 |
| (Buiten)diameter van het zaagblad | 210 mm |
| Boring van het zaagblad (intern) | 30 mm |
| Dikte van het zaagblad | 1,2 mm |
| Aantal tanden | 40 T |
| Max. zaagdiepte bij 90° | 70 mm |
| Max. zaagdiepe bij 45° | 45 mm |
| Tafelafmetingen | 480 x 540 mm |
| Stofafzuigaansluiting | ∅ 35 mm |
15 GELUID
Geluidswaarden gemeten volgens de van toepassing zijnde standaard. (K=3)
| Lpa (Geluidsdrukniveau) | 90 dB(A) |
| Lwa (Geluidsprestatieniveau) | 103 dB(A) |
OPGELET! Het geluidsvermogenniveau kan de 85 dB(A) overschrijden. In dat geval moet persoonlijke gehoorbescherming gedragen worden.
16 GARANTIE
- Dit product is, conform de wettelijke reglementeringen, gewaarborgd gedurende een periode van 36 maanden die begint vanaf de datum van aankoop door de eerste koper. - Deze garantie dekt alle materiaal- of productiefouten met uitsluiting van: batterijen, laders, defecten aan onderdelen onderhevig aan normale slijtage zoals lagers, borstels, kabels, stekkers of accessoires zoals boren, boorbits, zaagbladen enz., beschadigingen of defecten die voortvloeien uit onjuist gebruik, ongelukken of modificaties, alsook de transportkosten.
- Vallen ook niet onder de garantiebepalingen: beschadigingen en/of defecten die voortvloeien uit onjuist gebruik.
- Wij wijzen tevens alle verantwoordelijkheid af voor elk lichamelijk letsel welke het gevolg is van onjuist gebruik van het toestel.
- Herstellingen mogen enkel gebeuren door een erkende klantenservice voor Powerplus gereedschappen.
- Meer informatie kan u steeds bekomen op het nummer 00 32 3 292 92 90.
- Eventuele transportkosten zijn steeds voor rekening van de klant, tenzij schriftelijk anders overeengekomen werd.
- Tevens kan geen aanspraak gemaakt worden op de garantie wanneer de schade aan het toestel het gevolg is van nalatig onderhoud of overbelasting.
- Zeker uitgesloten van de garantie is schade als gevolg van vochtinsijpeling, overmatige stofindringing, moedwillige beschadiging (met opzet of door grove onachtzaamheid), ondoelmatig gebruik (gebruik voor doeleinden waarvoor het toestel niet geschikt is), onoordeelkundig gebruik (o.a. niet respecteren van de instructies gegeven in de handleiding), ondeskundige montage, blikseminslag, verkeerde netspanning. Deze lijst is niet limitatief.
- De aanvaarding van claims onder garantie geeft in géén geval aanleiding tot verlenging van de garantieperiode noch tot het aanvangen van een nieuwe garantieperiode in geval van een vervanging van het toestel.
- Toestellen of onderdelen die onder waarborg vervangen werden, worden daardoor eigendom van Varo NV.
- We behouden ons het recht voor om elke garantieclaim te weigeren waarbij de aankoop niet kan worden geverifieerd of waarbij het duidelijk is dat het product niet correct werd onderhouden (propere ventilatiesleuven, regelmatig vervangen koolborstels, ...).
- Uw aankoopbon moet worden bewaard als bewijs van de aankoopdatum.
- Uw gereedschap moet als geheel naar uw dealer worden teruggebracht in een aanvaardbare staat van netheid, in zijn originele kunststof koffer (indien van toepassing op het product) en het moet vergezeld zijn van uw bewijs van aankoop.
17 MILIEU
Indien u, na zekere tijd, beslist uw machine te vervangen, werp deze dan niet weg bij uw huishoudelijk afval maar doe dit op een milieuvriendelijke wijze. Het elektrische afval mag niet op dezelfde manier behandeld worden dan het gewone huishoudelijke afval. Breng het naar een recyclagecentrum op plaatsen waar zulke gepaste installaties bestaan. Raadpleeg de plaatselijke instanties of de verkoper voor adviezen over inzameling en verwerking.
18 CONFORMITEITSVERKLARING
VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, verklaart dat,
Product: Tafelzaag – Batterijgevoed
Handelsmerk: PowerPlus
Model: POWDP2580
voldoet aan de essentiële eisen en aan de overige relevante bepalingen van de van toepassing zijnde Europese Richtlijnen, gebaseerd op de toepassing van Europese geharmoniseerde normen. Elke niet-toegelaten modificatie van het apparaat maakt deze verklaring nietig.
Europese Richtlijnen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):
2011/65/EU
2014/30/EC
2006/42/EC
Europese geharmoniseerde normen (inclusief, indien van toepassing, hun wijzigingen tot op de datum van ondertekening):
EN62841-1:2015
EN62841-3-1:2014
EN55014-1:2017
EN55014-2:2015
Beheerder van de technische documentatie: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.
Ondergetekende handelt in opdracht van de bedrijfsleider,
Mertens Ludo
Ludo Mertens
Certificatiemanager
