BRUKSANVISNING POWDP2580 PowerPlus

5.5 Bruk og vedlikehold av verktøy med batteri .......................................................... 7

9.7.1 Støvavtrekk ved å bruke en støvsuger med våt/tørr-funksjon (Fig. 11) .................... 12

9.7.2 Støvavtrekk ved hjelp av et støvsugersystem og et sett med avtrekkadapter. ......... 12

12.1 Oversikt over rengjøring og vedlikehold ............................................................. 17

POWDP2580 1 BRUKSOMRÅDE Verktøyet er beregnet på å kløyve og kappe helt tre, laminert tre, kartong, finerplater og lignende trematerialer Runde arbeidsstykker kan ikke sages, idet det roterende sagbladet kan få dem til å rulle. Sagen må kun brukes til slike materialer som den er beregnet på. Du må kun bruke sagblader som passer til sagen (blader av karbid og krom-vanadium). Det er ikke tillatt å bruke høyhastighets stålblader og kappskiver av noen art. Enheten kan ikke brukes på steder der det eksisterer eksplosjonsfare. Egner seg ikke til profesjonelt bruk. ADVARSEL! Av sikkerhetshensyn bør du lese denne instruksjonshåndboken og generelle sikkerhetsinstrukser nøye før maskinen tas i bruk. Hvis maskinen leveres videre til en tredjeperson må også bruksanvisningen følge med. 2 BESKRIVELSE (FIG. A – FIG. 27)

13. Lås for bordinnlegg

22. Hovedbreddemåler

34. Stoppeskinne til krysstopp

40. Festemekanisme til batteripakke

• Fjern all gjenværende innpakning og alle transportstøtter (hvis aktuelt).

• Sjekk at pakkens innhold er fullstendig.

• Sjekk apparatet, strømledningen, støpslet og alt tilbehør for transportskader.

• Ta vare på emballasjen så lenge som mulig, helst til slutten av garantiperioden. Deretter må du kaste det i ditt lokale avfallssystem. Hvis du oppdager at det mangler deler eller at noen deler er skadet, må du kontakte forhandleren.POWDP2580 NO Copyright © 2021 VARO Side | 5 www.varo.com -Batteridrevet sirkelsag av bordtype -Bladdeksel -Skyvestikke -Kløyver -Komplett parallellanlegg -Krysstopp -Adapter T-avsug -10/13 mm ringnøkkel -10/21 mm ringnøkkel -Sugeslange -Brukerhåndbok Hvis du oppdager at det mangler deler eller at noen deler er skadet, må du kontakte forhandleren. 4 SYMBOLFORKLARING Følgende symboler brukes i denne bruksanvisningen eller på maskinen:

Les instruksjonshåndboken før bruk.

Hold hendene unna bladene. Ikke ta på bladene når du starter eller bruker maskinen.

Bruk pustebeskyttelse ved støvutvikling.

• Hold barn og andre personer unna når du bruker elektroverktøyet. Forstyrrelser kan føre til at du mister kontrollen over apparatet.

5.2 Elektrisk sikkerhet

Kontroller alltid at strømforsyningen tilsvarer spenningen oppgitt på typeskiltet.POWDP2580 NO Copyright © 2021 VARO Side | 6 www.varo.com

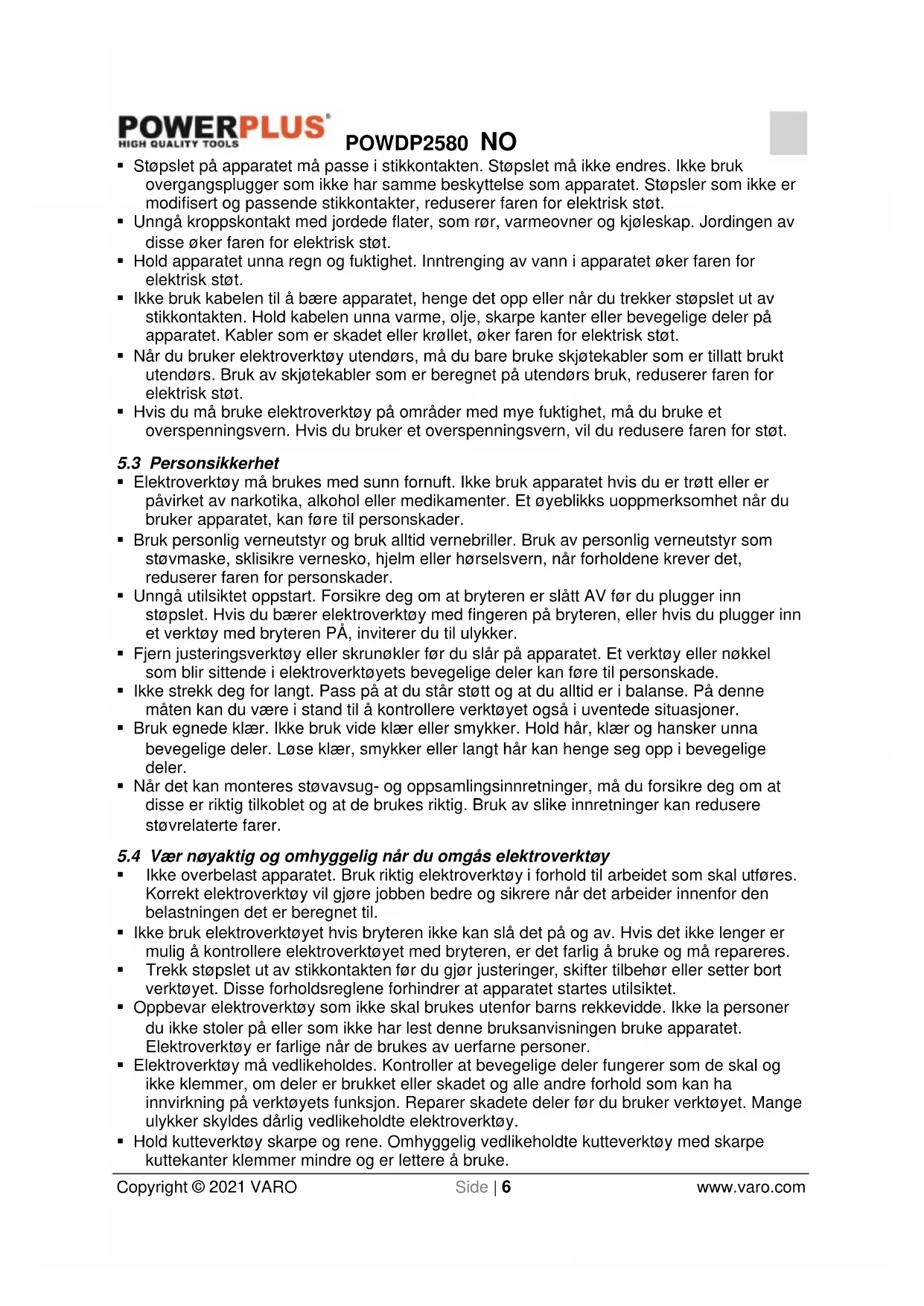

• Støpslet på apparatet må passe i stikkontakten. Støpslet må ikke endres. Ikke bruk overgangsplugger som ikke har samme beskyttelse som apparatet. Støpsler som ikke er modifisert og passende stikkontakter, reduserer faren for elektrisk støt.

• Unngå kroppskontakt med jordede flater, som rør, varmeovner og kjøleskap. Jordingen av disse øker faren for elektrisk støt.

• Hold apparatet unna regn og fuktighet. Inntrenging av vann i apparatet øker faren for elektrisk støt.

• Ikke bruk kabelen til å bære apparatet, henge det opp eller når du trekker støpslet ut av stikkontakten. Hold kabelen unna varme, olje, skarpe kanter eller bevegelige deler på apparatet. Kabler som er skadet eller krøllet, øker faren for elektrisk støt.

• Når du bruker elektroverktøy utendørs, må du bare bruke skjøtekabler som er tillatt brukt utendørs. Bruk av skjøtekabler som er beregnet på utendørs bruk, reduserer faren for elektrisk støt.

• Hvis du må bruke elektroverktøy på områder med mye fuktighet, må du bruke et overspenningsvern. Hvis du bruker et overspenningsvern, vil du redusere faren for støt.

• Elektroverktøy må brukes med sunn fornuft. Ikke bruk apparatet hvis du er trøtt eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet når du bruker apparatet, kan føre til personskader.

• Bruk personlig verneutstyr og bruk alltid vernebriller. Bruk av personlig verneutstyr som støvmaske, sklisikre vernesko, hjelm eller hørselsvern, når forholdene krever det, reduserer faren for personskader.

• Unngå utilsiktet oppstart. Forsikre deg om at bryteren er slått AV før du plugger inn støpslet. Hvis du bærer elektroverktøy med fingeren på bryteren, eller hvis du plugger inn et verktøy med bryteren PÅ, inviterer du til ulykker.

• Fjern justeringsverktøy eller skrunøkler før du slår på apparatet. Et verktøy eller nøkkel som blir sittende i elektroverktøyets bevegelige deler kan føre til personskade.

• Ikke strekk deg for langt. Pass på at du står støtt og at du alltid er i balanse. På denne måten kan du være i stand til å kontrollere verktøyet også i uventede situasjoner.

• Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løse klær, smykker eller langt hår kan henge seg opp i bevegelige deler.

• Når det kan monteres støvavsug- og oppsamlingsinnretninger, må du forsikre deg om at disse er riktig tilkoblet og at de brukes riktig. Bruk av slike innretninger kan redusere støvrelaterte farer.

5.4 Vær nøyaktig og omhyggelig når du omgås elektroverktøy

• Ikke overbelast apparatet. Bruk riktig elektroverktøy i forhold til arbeidet som skal utføres. Korrekt elektroverktøy vil gjøre jobben bedre og sikrere når det arbeider innenfor den belastningen det er beregnet til.

• Ikke bruk elektroverktøyet hvis bryteren ikke kan slå det på og av. Hvis det ikke lenger er mulig å kontrollere elektroverktøyet med bryteren, er det farlig å bruke og må repareres.

• Trekk støpslet ut av stikkontakten før du gjør justeringer, skifter tilbehør eller setter bort verktøyet. Disse forholdsreglene forhindrer at apparatet startes utilsiktet.

• Oppbevar elektroverktøy som ikke skal brukes utenfor barns rekkevidde. Ikke la personer du ikke stoler på eller som ikke har lest denne bruksanvisningen bruke apparatet. Elektroverktøy er farlige når de brukes av uerfarne personer.

• Elektroverktøy må vedlikeholdes. Kontroller at bevegelige deler fungerer som de skal og ikke klemmer, om deler er brukket eller skadet og alle andre forhold som kan ha innvirkning på verktøyets funksjon. Reparer skadete deler før du bruker verktøyet. Mange ulykker skyldes dårlig vedlikeholdte elektroverktøy.

• Hold kutteverktøy skarpe og rene. Omhyggelig vedlikeholdte kutteverktøy med skarpe kuttekanter klemmer mindre og er lettere å bruke.POWDP2580 NO Copyright © 2021 VARO Side | 7 www.varo.com

• Bruk elektroverktøy, tilbehør, innsatser osv. i samsvar med denne bruksanvisningen og i samsvar med spesielle anvisninger som gjelder for respektive verktøyet. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til annet enn tiltenkt formål kan føre til farlige situasjoner.

5.5 Bruk og vedlikehold av verktøy med batteri

• Ladingen må kun foregå med laderen som er spesifisert av produsenten. En lader som er egnet for en type batteripakke, kan være brannfarlig hvis den blir brukt med en annen batteripakke.

• Elektroverktøy må kun brukes sammen med den batteripakken som er spesifisert for verktøyet. Hvis du bruker en annen batteripakke, kan dette medføre økt risiko for skade og brann.

• Når batteripakken ikke er i bruk, bør den oppbevares et sted der den ikke kommer i kontakt med metallgjenstander, som f.eks. binderser, mynter, nøkler, spikre, skruer og andre små metallgjenstander som kan opprette kontakt mellom polene. Kortslutning av batteriet kan føre til forbrenninger eller brann.

• Ikke utsett en batteripakke eller verktøy for ild eller ekstremt høye temperaturer. Ild eller temperaturer over 130 °C kan forårsake eksplosjon.

• Følg alle ladeinstruksjonene og unngå å lade batteripakken utenfor temperaturområdet som står spesifisert i instruksjonene. Feil lading, eller lading utenfor angitt temperaturområde, øker risikoen for brann.

• La bare kvalifiserte fagfolk reparere elektroverktøyet, og bruk bare originale reservedeler. På denne måten kan du være sikker på at verktøyet er sikkert å bruke. 6 EKSTRA SIKKERHETSINSTRUKSJONER

6.1 Advarsler relatert til beskyttelsesvern

• Ha alle beskyttelsesvern på plass. Vern må fungere og være riktig montert.

• Bruk alltid sagbladvern og spaltekniv for alle gjennomgående kutt.

• Fest umiddelbart tilbake alle beskyttelsesvern etter et kutt (som f.eks. ved falser) som krever at sagbladvernet og spaltekniven fjernes.

Aldri plasser fingrene eller hånden i nærheten av eller på linje med sagbladet.

• Før arbeidsstykket mot sagbladet eller kutteren kun mot rotasjonsretningen.

• Aldri bruk gjæringsanlegget for å mate arbeidsstykket når du kløyver, og aldri bruk parallellanlegget som lengdestopper når du kutter på tvers med gjæringsanlegget.POWDP2580 NO Copyright © 2021 VARO Side | 8 www.varo.com

• Når du kløyver, må du alltid føre arbeidsstykket fremover ved å påføre kraften mellom parallellanlegget og sagbladet. Bruk en skyvestikke når avstanden mellom parallellanlegget og sagbladet er mindre enn 150 mm, og bruk en skyvekloss når avstanden er mindre enn 50 mm.

• Bruk kun skyvestikken som er levert av fabrikanten, eller som er laget i samsvar med instruksjonene.

• Aldri bruk en skadet eller avkuttet skyvestikke.

• Ikke utfør noen operasjoner på “frihånd”. Bruk alltid enten parallellanlegget eller gjæringsanlegget for å posisjonere og lede arbeidsstykket.

• Strekk deg aldri rundt eller over et roterende sagblad.

• Sørg for ekstra støtte bak og/eller på sidene av sagbordet for å støtte opp lange og/eller brede arbeidsstykker.

• Før arbeidsstykket fremover med jevn fart. Ikke bøy eller vri arbeidsstykket. Hvis arbeidsstykket setter seg fast, slå av verktøyet umiddelbart, trekk ut støpselet og fjern det fastkjørte arbeidsstykket.

6.3 Årsaker til tilbakeslag og relaterte advarsler

Tilbakeslag er en plutselig reaksjon til arbeidsstykket på grunn av et klemt, fastkjørt sagblad eller en forskjøvet kuttlinje i arbeidsstykket med hensyn til sagbladet, eller når en del av arbeidsstykket setter seg fast mellom sagbladet og parallellanlegget eller et annet fast objekt. Ved et tilbakeslag vil arbeidsstykket som oftest løftes opp fra bordet av den bakre delen av sagbladet og slynges mot operatøren. Tilbakeslag er et resultat av misbruk av sagen og/eller feil fremgangsmåte eller forhold som kan unngås ved å ta riktige forholdsregler som beskrevet under.

• Aldri plasser deg selv på linje med sagbladet. Plasser kroppen på samme side av sagbladet som parallellanlegget.

• Strekk deg aldri over eller på baksiden av sagbladet for å dra eller støtte opp arbeidsstykket.

• Bruk et fjærbrett for å lede arbeidsstykket mot bordet og anlegget når du utfører ikke- gjennomgående kutt slik som f.eks. ved falser.

• Vis ekstra forsiktighet når du kutter i blindsoner i sammensatte arbeidsstykker.

• Støtt opp store paneler for å minimere risikoen for at sagbladet klemmes fast og tilbakeslag.

• Vis ekstra forsiktighet når du sager arbeidsstykker som er vridde, knudrete, ujevne eller som ikke har en rett kant for å lede dem med gjæringsanlegget eller langs parallellanlegget.

• Aldri sage mer enn ett arbeidsstykke om gangen, hverken stablet vertikalt eller horisontalt.

• Når sagen startes på nytt med sagbladet i arbeidsstykket, plasser sagbladet i midten av snittet slik at tennene ikke er i kontakt med materialet.

• Hold sagbladene rene og skarpe, og med korrekt innstilling. Aldri bruk vridde sagblad, eller sagblad med sprukne eller ødelagte tenner.

6.4 Advarsler for bruk av sagbordet

• Skru av bordsagen og fjern batteripakken før du fjerner bordinnlegget, skifter sagblad eller utfører justeringer på spaltekniven eller sagbladdekslet, og når maskinen blir stående uten tilsyn.

• Aldri forlat bordet når sagen roterer. Slå den av, og ikke forlat verktøyet før det er fullstendig stoppet.POWDP2580 NO Copyright © 2021 VARO Side | 9 www.varo.com

• Plasser bordet på et godt opplyst og jevnt område hvor du står godt og har god balanse. Det bør plasseres på et område som gir nok plass for å kunne håndtere størrelsen på arbeidsstykkene.

• Rengjør bordet jevnlig, og fjern sagflis under bordet og/eller fra støvoppsamlingsenheter.

• Sagbordet må sikres.

• Fjern verktøy, treskraper osv. fra bordet før bordsagen slås på.

• Bruk alltid sagblader med korrekt størrelse og form (diamant kontra rund) på akselhull.

• Aldri bruk skadede eller feil tilbehør for montering av sagblad, som f.eks. flenser, sagbladskiver, bolter eller mutre.

• Aldri stå på sagbordet, og ikke bruk det som en krakk.

• Kontroller at sagbladet er montert slik at det roterer i riktig retning. Ikke bruk slipeskiver eller stålbørster på sagbordet.

• Forsøk aldri å åpne dem, uansett grunn.

• Oppbevar batteriene på et kjølig, tørt sted (5 °C - 20 °C). Ikke lagre batterier i utladet tilstand.

• Li-ion-batterier bør utlades og lades jevnlig (minst 4 ganger per år). Ved lagring over lang tid bør Li-ion-batteriet være ladet til 40 % av kapasiteten.

• Når du skal kaste batterier må du følge instruksjonene i avsnittet «Beskytte miljøet».

• Unngå å kortslutte batterier. Hvis det skapes en kobling mellom den positive (+) og den negative (-) polen, direkte eller via utilsiktet kontakt med metall, vil batteriet kortslutte og det vil strømme en intens strøm som skaper varme og som kan føre til batterisprengning eller brann.

• Må ikke opphetes. Hvis batterier varmes opp til over 100 °C, kan pakninger, isolasjon og andre komponenter skades, noe som kan føre til elektrolyttlekkasje og/eller intern kortslutning. Dette kan igjen føre til batterisprengning eller brann. Batterier på ikke kastes i ild, da dette kan føre til eksplosjon og/eller intens ildutvikling.

• Under ekstreme forhold kan batterier lekke. Hvis du oppdager væske på batterier, må du gjøre som følger: − Tørk forsiktig av væsken med en klut. Unngå hudkontakt. − Ved hud- eller øyekontakt må du følge instruksjonene nedenfor: ✓ Skyll øyeblikkelig med vann. Nøytraliser med en mild syre som f. eks sitronsaft eller eddik. ✓ Hvis du får batterisyre i øynene, må øynene skylles i minst 10 minutter med rent vann. Oppsøk lege. Brannfare! Unngå å kortslutte polene på et løst batteri. Batterier må ikke brennes.

• Forsøk aldri å lade opp vanlige engangsbatterier.

• Laderen må ikke åpnes.

Sagbladvernet (2) beskytter brukeren mot å berøre sagbladet og mot flygende splinter. Sagbladvernet må alltid være på når sagen brukes.

Skyvestikke (3) fungerer som en forlengelse av hånden og beskytter brukeren mot å berøre sagbladet. Skyvestikken må alltid brukes når gapet mellom anlegget og sagbladet er mindre enn 120 mm.

9 UTPAKKING OG MONTERING

Advarsel: Fjern batteripakken før du utfører justeringer!

• Pakk ut bordsagen av emballasjen og kontroller for skader som kan ha oppstått under transport.

• Sagbladet må kunne bevege seg fritt.

• Når du arbeider med treverk som allerede har blir bearbeidet, må du være ekstra oppmerksom på fremmedlegemer som skruer og spikre osv.

• Før du trykker på på/av-bryteren, må du forsikre deg om at sagbladet er korrekt montert og at maskinens bevegelige deler kan bevege seg fritt. Merk: Hvis noen deler mangler eller er skadet, må du kontakte forhandleren.

9.1 Sirkelsagen skal plasseres stående på et bord eller en benk (Fig. 1, 2a-b)

• Monter T-avtrekkadapteren (16) på baksiden av maskinen. For å gjøre dette, må du først løsne og fjerne hodeskruen med krysspor (17) og skyve T-avtrekkadapteren (16) på koblingen for støvavtrekk (37). Sikre avtrekkadapteren (16) og koblingen for støvuttaket (37) med hodeskruen med krysspor (17).

• Viktig! De to ringnøklene (30, 31) kan oppbevares på siden av det nedre sagbladdekslet (se Fig. 1). Ha alltid de to ringnøklene lett tilgjengelig for å enkelt kunne montere bordinnlegget (6) og kløyveren (5).

9.2 Montere/skifte ut bordinnlegget (Fig. 3a-b)

• For å redusere faren for skade, må bordinnlegget skiftes ut når det er slitt eller skadet.

• Ta av sagbladvernet (2) (se 9.4).

• Plasser 10 mm-siden av en av ringnøklene (30, 31) på låseskiven til bordinnlegget (13).

• Drei låsen til bordinnlegget (13) i retningen med klokken med ringnøkkelen helt til bordinnlegget er løst.

• Ta ut det slitte bordinnlegget (6).

• Sett inn det nye bordinnlegget ved å følge prosedyren beskrevet over i omvendt rekkefølge.

9.3 Montere/skifte ut kløyveren (Fig. 4-8)

• Fjern sagbladvernet (2) og bordinnlegget (6) (se 9.4, 9.2).

• Bruk håndhjulet (8) for å stille bladet (4) til maks kuttehøyde, flytt det til 0°-stillingen og lås det på plass.POWDP2580 NO Copyright © 2021 VARO Side | 11 www.varo.com

• Løsne festeskruen (19) til spriket mellom festeplaten (20) og støtteoverflaten over er omtrent 5 mm. Forsiktig! Ikke løsne festeplaten (20) helt.

• Sett inn kløyveren (5) i spriket. Skyv den helt ned så langt det går, og sikre den med festeskruen (19). Forsikre deg om at kløyveren står rett og at den ikke vingler.

• Kløyveren (5) må plasseres i midten, langs en tenkt linje som strekker seg fra bak sagbladet (4), slik at materialet ikke kan sette seg fast.

• Spriket mellom bladet (4) og kløyveren (5) skal være mellom 5 til 8 mm (Fig. 7).

• Sett tilbake bordinnlegget (6) og sagbladvernet (2) (se 9.2, 9.4).

9.4 Montere/skifte ut sagbladdekslet (Fig. 9)

• Monter sagbladvernet (2) på kløyveren (5) slik at skruen passer inn i hullet (18) i kløyveren.

• Tre skruen i sagbladvernet (2) gjennom hullet (18) og stram den til.

• Viktig! Den maksimale dybden som skruen kan skrus inn har blitt forhåndsbestemt av fabrikken, slik at sagbladvernet (2) alltid skal kunne bevege seg fritt. Advarsel! Sagbladvernet (2) må alltid senkes ned på arbeidsstykket under sin egen vekt.

• Bruk hansker for å unngå skader når du skifter sagbladet.

• Still sagbladet (4) til maksimal kuttehøyde ved hjelp av håndhjulet (8).

• Fjern sagbladdekslet, bordinnlegget og kløyveren (se 9.4, 9.2, 9.3).

• Løsne skruen (15) med en ringnøkkel (30) på selve skruen (15) og den andre ringnøkkelen (31) på motorskaftet for å påføre motkraft.

• Forsiktig! Drei skruen (15) i samme retning som sagbladet roterer.

• Fjern den ytre flensen og trekk det gamle sagbladet (4) av den indre flensen.

• Rengjør bladflensen grundig før du monterer det nye bladet.

• Monter og fest det nye sagbladet (4) ved å følge beskrevet prosedyre i omvendt rekkefølge.

• Viktig! Merk deg rotasjonsretningen. Kuttevinkelen på tennene må peke i rotasjonsretningen, for eksempel forover (se pilen på bladdekslet).

• Monter tilbake kløyver, bordinnlegg og sagblad (se 9,3, 9.2, 9.4).

• Kontroller at alle sikkerhetsanordninger er korrekt montert og i god tilstand før du begynner å arbeide med sagen igjen. Advarsel! Hver gang du skifter sagbladet, må du kontrollere at sagbladvernet (2) åpner og lukker seg i henhold til kravene. Kontroller også at sagbladet (4) roterer fritt inne i sagbladvernet (2). Advarsel! Hver gang du skifter sagblad (4), må du kontrollere at det nye sagbladet kan rotere fritt i bordinnlegget (6) både i innstillingen med rett vinkel og i 45°-vinkel. Advarsel! Du må skifte ut bordinnlegget (6) umiddelbart hvis det er slitt eller skadet (se 9.2).POWDP2580 NO Copyright © 2021 VARO Side | 12 www.varo.com Advarsel! Prosedyren med å skifte ut og midtstille sagbladet (4) må utføres på korrekt måte.

9.6 Pakk bort løse deler (Fig. 1)

Deler som ikke er i bruk, for eksempel krysstoppet (14), skyvestikka (3) og de to ringnøklene (30, 31) kan festes på sikker måte, som vist i Fig. 2.

9.7.1 Støvavtrekk ved å bruke en støvsuger med våt/tørr-funksjon (Fig. 11)

• Støvsugeren med våt/tørr-funksjon følger ikke med produktet, men er tilgjengelig som ekstrautstyr.

• Koble til støvsugeren til T-avtrekkadapteren på maskinhuset (16).

9.7.2 Støvavtrekk ved hjelp av et støvsugersystem og et sett med avtrekkadapter.

• Det medfølger et T-avsugadapter-sett med produktet. Dette settet inneholder sugeslange (a) og adapter (b) eller et vakuumbasert avtrekksystem.

• Bruk en stjerneskrutrekker for å løsne skruen på lokket (16) på sagbladvernet (2).

• Fjern lokket (16) fra sagbladvernet (2).

Batteripakken til denne maskinen leveres nesten utladet for å hindre mulige problemer. Derfor må du lade batteriet før det brukes første gang. Merk: Batterier vil ikke nå full ladning første gangen de lades opp. Det vil ta flere ladesykluser før de kan fullades. Batterier skal kun lades innendørs. Etter normal bruk kreves ca. 1 times ladetid for å fullade batteriet. Batteripakken blir litt varm under ladingen. Dette er normalt og indikerer ikke noe problem. Ikke plasser laderen på et sted med ekstrem varme eller kulde. Det beste er vanlig romtemperatur. Når batteriet er fulladet, kobler du laderen fra strømforsyningen og tar batteripakken ut av laderen. Merk:

1. La batteripakken kjøles helt ned før lading.

2. Inspiser batteripakken før lading. Ikke lad opp et batteri med sprekker eller lekkasje.

10.1.1 Ladeindikasjoner (Fig. 20b)

• Lyser grønt og rødt: batteri eller lader skadet.POWDP2580 NO Copyright © 2021 VARO Side | 13 www.varo.com Merk: Hvis batteriet ikke passer riktig, må det kobles fra og du må sjekke om batteripakken er av riktig modell for denne laderen, som vist i spesifikasjonsdiagrammet. Ikke lad opp noen annen batteripakke, heller ikke en batteripakke som ikke passer i laderen.

3. La batteripakken kjøle seg helt ned før du bruker den.

4. Oppbevar laderen og batteripakken innendørs, utenfor barns rekkevidde.

MERK: Hvis batteriet er varmt etter langvarig bruk av apparatet, må du la det kjøles ned til romtemperatur før det lades. Dette vil forlenge batteriets levetid. MERK: Fjern batteriet fra laderen ved å klemme inn utløserknappen og trekke batteripakken av samtidig.

• Fjern batteriet trykk ned batteriutløseren og trekk batteripakken av.

• Sett i batteriet ved å skyve batteripakken (38) inn på kontaktene på verktøyet. Fare for skade! Hvis det skulle oppstå en driftsfeil, må du umiddelbart trykke på på/av-bryteren og fjerne batteripakken.

10.4 Kontroller maskinen for du starter den!

Fare for skade! Verktøyet kan kun brukes hvis det ikke finnes noen tegn til at det er defekt. Hvis en del er defekt, må den skiftes ut før maskinen kan tas i bruk. Kontroller for å forsikre deg om at maskinen er i trygg driftsforfatning:

• Kontroller for å forsikre deg om at det ikke finnes noen synlige tegn til skader.

• Kontroller for å forsikre deg om at alle delene på verktøyet er riktig montert.

• Kontroller for å forsikre deg om at sikkerhetsutstyret fungerer som de skal.

• Kontroller for å forsikre deg om at sagbladet kan rotere fritt.

Vipp bryteren (11) opp for å skru på sagen. Vent til bladet har nådd maksimalPOWDP2580 NO Copyright © 2021 VARO Side | 14 www.varo.com rotasjonshastighet før du begynner å kappe. For å skru av sagen igjen, vipp bryteren (11) tilbake til opprinnelig posisjon.

10.5.2 Kappedybde/-høyde (Fig. 14)

Drei på håndhjulet (8) for å stille inn bladet (4) på ønsket kappedybde eller -høyde. Dreie mot klokken: For å senke kappehøyden. Dreie med klokken: For å heve kappehøyden.

10.5.3 Parallellanlegget

Parallellanlegget (7) må brukes når du utfører kutt i lengderetningen i treverk.

10.5.4 Kappebredde (fig. 15)

• Parallellanlegget (7) som følger med produktet, må brukes sammen med stoppeskinnen (23) når du utfører kutt i lengderetningen i tynne materialer (se Fig. 15a).

• For å feste stoppeskinnen (23) til parallellanlegget (7) må du løsne de to skruene med vingemutrene (26). Skru stoppeskinnen (23) med sporet (25) på låseboltene (28) og sikre den med skivene (27) og vingemutrene (26).

• Parallellanlegget (7)må brukes uten stoppeskinnen (23) når du utfører kutt i lengderetningen i tykkere arbeidsstykker (se Fig. 15b). For å gjøre dette, må du også fjerne låseboltene (28), skivene (27) og vingemutrene (26). Advarsel! Når stoppeskinnen (23) er i bruk, må den alltid være skrudd fast til den siden av parallellanlegget p (7) som er vendt mot sagbladet.

• Du kan bruke eksenterarmen (12) for å holde på plass parallellanlegget (7) i riktig posisjon. Hvis bordbreddeforlengeren (10) er skjøvet inn, eller hvis du kapper bredder som er under 25 cm: Bruk hovedbreddemåleren (22) på ledeskinnen (29), og juster parallellanlegget (7) til ønsket dimensjon. Hvis bordbreddeforlengeren (10) er trukket ut, eller hvis du kapper bredder som er mer enn 25 cm:

• Bruk hovedbreddemåleren (22) og juster parallellanlegget (7) til 25 cm-vinkelen og sikre det i posisjonen med eksenterarmen (12).

• For å øke kappebredden ytterligere, kan du justere resten av kappebredden ved å trekke ut bordbreddeforlengeren (10).

• Les av den totale kappebredden som er markert på den ekstra breddemåleren (24). Viktig! For å forsikre deg om at kappedimensjonen på den ekstra breddemåleren (24) er korrekt, må parallellanlegget (7) stilles til den fastsatte dimensjonen på 25 cm på hovedbreddemåleren (22). Stille inn stopplengden (Fig. 17)

• Stoppeskinnen (23) kan flyttes i lengderetningen slik at arbeidsstykket ikke kiler seg fast.

• Rettesnor: Bakenden av stoppet skal være i flukt med en tenkt linje som begynner

• omtrent midt i bladet og går helt til bakenden i 45-graders vinkel.

• Still inn ønsket kappebredde: o Løsne vingemutrene (26) og skyv stoppeskinnen (23) forover, helt til den berører den tenkte 45-graders linjen.POWDP2580 NO Copyright © 2021 VARO Side | 15 www.varo.com o Stram til vingemutrene (26) igjen.

• Skyv krysstoppet (14) inn i sporet (21) på sagbordet.

• Stram til festeskruen (36) igjen.

• Kontroller spriket mellom stoppeskinnen (34) og sagbladet (4).

• Stram til vingemutrene (35) igjen.

• Sikre kappevinkelen ved å stramme til låsespaken (9) igjen (se Fig. 14b).

• Hvis nødvendig kan endestoppet for justeringen av vinkelen på sagbladet, omjusteres til 0° og 45°. Dette gjør du ved å justere med de to justeringsskruene (32) og (33).

10.5.8 Justere bordbreddeforlengeren (Fig. 19)

• Bordbreddeforlengere (10) på sagbordet (1) kan trekkes ut mot høyre.

• Hvis du bruker parallellanlegget når bordbreddeforlengeren (10) er trukket ut, må parallellanlegget (7) stilles til 25 cm på hovedbreddemåleren (22). Fare! Hvis parallellanlegget (7) ikke er ordentlig festet, kan dette føre til tilbakeslag/rekyl. Advarsel! Påse alltid, og spesielt når bordbreddeforlengeren er trukket ut, at arbeidsstykket hviler trygt på sagbordet og at det ikke kan kile seg fast.

• Festestyrken til festespaken (41) kan justeres ved behov. For å gjøre dette må du løsne mutteren (43) og skru den gjengede hylsen (42) ut eller inn, avhengig av effekten du ønsker å oppnå, inntil spaken har ønsket festestyrke. Deretter må du sikre den gjengede hylsen (42) med mutteren (43) igjen.POWDP2580 NO Copyright © 2021 VARO Side | 16 www.varo.com 11 KAPPING Advarsel! Etter hver justering anbefaler vi at du utfører et prøvekutt for å kontrollere de nye innstillingene. Advarsel! Etter at du har skrudd på sagen, må du vente til sagen har oppnådd maksimal rotasjonshastighet før du begynner å kappe. Advarsel! Vær ekstra oppmerksom når du begynner på et nytt kutt! Advarsel! Du må aldri bruke utstyret uten avtrekksfunksjonen. Advarsel! Kontroller jevning avtrekkskanalene.

11.1 Langsgående kutt (Fig. 22)

• Langsgående kutt (også kalt slissing), er kutt som går i lengderetningen og samme retningen som fibrene i treverket. Press en side av arbeidsstykket mot parallellanlegget (7) og den flate siden ned mot sagbordet (1). Sagbladvernet (2) må alltid være senket ned over arbeidsstykket. Når du lager et langsgående kutt, må du aldri plassere deg selv på linje med kapperetningen.

• Still parallellanlegget (7) i henhold til arbeidsstykkets høyde og ønsket bredde (se

• Plasser hendene (med fingrene lukket) flatt mot arbeidsstykket og skyv arbeidsstykket langs parallellanlegget (7) og inn mot bladet (4).

• Hjelp til med å føre arbeidsstykket i riktig retning med venstre eller høyre hånd (avhengig av posisjonen til parallellanlegget), men kun til den fremre kanten av beskyttelsesdekslet.

• Skyv alltid arbeidsstykket gjennom bakenden av kløyveren (5).

• Du må bruke en skyveblokk når du lager langsgående kutt i svært smale arbeidsstykker som er under 50 mm brede.

• Den lave ledeskinnen som er vendt mot parallellanlegget er best egnet i disse tilfellene.

11.2 Lage gjæringssnitt (Fig. 25)

• Du må alltid bruke parallellanlegget (7) for å lage gjæringssnitt.

• Hvis du vipper sagbladet (4) mot venstre når du laget et vinkelkutt, må du plassere parallellanlegget 7) på den høyre siden av sagbladet (4). Før arbeidsstykket inn mellom sagbladet (4) og parallellanlegget (7).

• Still bladet (4) til ønsket vinkel (se 10.2.7).

• Tilpass parallellanlegget (7) ut fra arbeidsstykkets bredde og høyde (se 10.5.3).

• Skyv krysstoppet (14) inn i en av sporene (21) i sagbordet og juster til ønsket vinkel (se

• Skyv krysstoppet (14) og arbeidsstykket mot bladet for å lage kuttet.

• Skyv krysstoppet (14) forover helt til arbeidsstykket er kappet helt over.

12.1 Oversikt over rengjøring og vedlikehold

Før hver gangs bruk Hva? Hvordan? Sjekk at sagbladet er korrekt posisjonert og godt festet. Se skifte av sagbladet. Sjekk om sagbladvernet er fylt med sagflis, og fjern dette om nødvendig. Bruk trykkluft til å blåse sagflisen ut, eller bruk en børste. Jevnlig og i henhold til arbeidsforholdene Hva? Hvordan? Skrudde forbindelser. Sjekk alle skrudde forbindelser og stram etter behov. Rengjør lufteåpningene på motoren for å fjerne sagflis. Bruk en støvsuger eller en børste for å fjerne sagflis.

12.2 Rengjøring av sagen

Fare for elektrisk støt! Ikke sprut vann på sagen. Ikke bruk såpe eller løsemidler. Disse kan gjøre ubotelig skade. Plastdeler kan korroderes av kjemikaliene. Godt stell og jevnlig rengjøring gjør at sagen vil fungere godt i lang tid.

• Hold lufteåpningene rene og fri for sagflis.

Fjern batteripakken. Fare for personskade! Oppbevar sagen slik at den ikke kan startes av uautoriserte personer. Påse at ingen kan skade seg på enheten der den oppbevares.POWDP2580 NO Copyright © 2021 VARO Side | 18 www.varo.com Skade på sagen! Må ikke oppbevares ubeskyttet på et fuktig sted. 14 TEKNISKE DATA Spenning 40 V Vekt 14,8 kg Beskyttelsesklasse III Beskyttelsesgrad IP20 Tomgangshastighet 3800 min-1 Sagbladets diameter (ytre) 210 mm Sagbladets hull (innvendig) 30 mm Sagbladets tykkelse 1,2 mm Antall tenner 40 T Maks kuttedybde ved 90° 70 mm Maks kuttedybde ved 45° 45 mm Bordstørrelse 480 x 540 mm Kobling for støvavtrekk Ø 35 mm 15 STØY Støyemisjonsverdier målt i samsvar med relevant standard. (K=3) Lydtrykknivå LpA 90 dB(A) Lydeffektnivå LwA 103 dB(A) VIKTIG! Bruk hørselsvern når lydnivået er over 85 dB(A). 16 GARANTI

• Dette produktet garanteres i samsvar med lovens bestemmelser for en periode på 36 måneder fra datoen produktet ble kjøpt av første bruker.

• Denne garantien dekker alle material- eller produksjonsfeil, med unntak av: batterier, ladere, vanlige slitasjefeil på deler som lagre, børster, ledninger og plugger eller på tilbehør som bor, borebits, sagblader osv. eller skade eller feil som skyldes misbruk, uhell eller endringer. Garantien dekker heller ikke kostnader ved forsendelse.

• Reparasjoner må utføres ved et autorisert kundeservicesenter for Powerplus-verktøy.

• Du kan alltid få flere opplysninger ved å ringe 00 32 3 292 92 90.

• Alle transportkostnader skal alltid betales av kunden, med mindre noe annet er skriftlig avtalt.

• Garantien dekker ikke skader som skyldes manglende vedlikehold eller overbelastning.

• Garantien dekker bestemt ikke skader som skyldes inntrenging av væsker, inntrenging av mye støv, overlagt skade (med hensikt eller ved grov uaktsomhet), feilaktig bruk (brukt til et formål produktet ikke er egnet for), ikke-kompetent bruk (for eksempel ved at anvisningene i håndboken ignoreres), feilaktig montering, lynnedslag eller feil nettspenning. Denne listen er ikke begrensende.

• Vi forbeholder oss retten til å avvise ethvert krav der kjøpet ikke kan verifiseres, eller når det er åpenbart at produktet ikke har blitt korrekt vedlikeholdt (rene ventilasjonsåpninger, kullbørster skiftet regelmessig, osv.).POWDP2580 NO Copyright © 2021 VARO Side | 19 www.varo.com

• Du må ta vare på kvitteringen som bevis på datoen for kjøpet.

26. Vingemøtrikskrue til parallelanslag

35. Skrue til vingemøtrik til tværanslag

• Brug altid savklinge og kløvekile til alle gennemsavninger.

• Rengør ofte saven og fjern savsmuld under savbordet og /eller fra støvopsamleren.

9.6 Fjernelse af løse dele (Fig. 1)

• For at fastgøre stopskinnen (23) til parallelanslaget (7) skal du løsne de to vingemøtrikskruer (26). Skru derefter stopskinnen (23) med spalten (25) på låseboltene (28), og fastgør den med skiverne (27) og vingemøtrikkerne (26).

10.1 Laddning av batteripacken

• Vrid stoppskenan (34) tills pilen pekar på önskad vinkel.

12.2 Rengöring av maskinen
