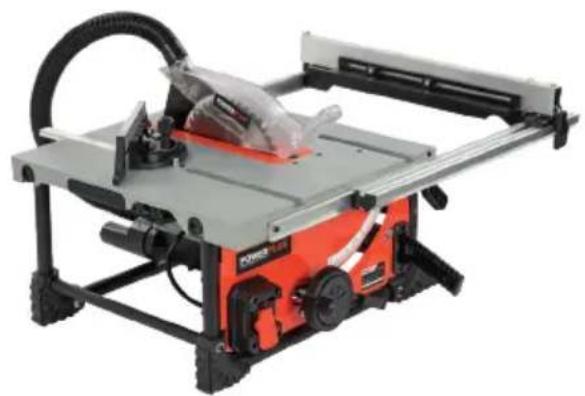

POWDP2580 - Трион PowerPlus - Безплатно ръководство за потребителя

Вид продукт	Безжичен циркулярен трион на маса
Марка	PowerPlus
Модел	POWDP2580
Размери на масата	480 x 540 mm
Тегло	14,8 kg
Напрежение на батерията	40 V
Скорост на празен ход	3800 min⁻¹
Диаметър на триона	210 mm
Отвор на триона	30 mm
Дебелина на триона	1,2 mm
Брой зъби	40
Макс. дълбочина на рязане при 90°	70 mm
Макс. дълбочина на рязане при 45°	45 mm
Изход за прахоулавяне	∅ 35 mm
Захранване	Батерия Li-ion (не е включена)
Клас на защита	III
Акустично налягане LpA	88 dB(A)
Акустична мощност LwA	101 dB(A)
Гаранция	36 месеца
Основни функции	Надлъжни, напречни срезове, регулируемо скосено рязане 0°-45°; успореден и напречен ограничител; прахоулавяне
Поддръжка и почистване	Почиствайте вентилационните отвори, проверявайте винтовите връзки, сменете износената вложка на масата
Безопасност	Капак на триона, тласкач, разделител; авариен стоп; защита от откат
Резервни части и ремонтопригодност	Трион, вложка на масата, разделител, тласкач; ремонт от оторизиран сервиз
Обща информация	Употреба: масивна дървесина, ламинат, ПДЧ, шперплат. Да не се използва за метал или камък.

Често задавани въпроси - POWDP2580 PowerPlus

Как да сменя триона?

Преди всяка намеса извадете батерията. Носете ръкавици. Настройте триона на максимална височина. Отстранете предпазния капак, вложката на масата и разделителя. Развийте винта на триона (15), като използвате шестостенен ключ (30) върху винта и друг (31) върху вала за контраналягане. Завъртете винта в посоката на въртене на триона. Отстранете външния фланец и стария трион. Почистете фланеца, монтирайте новия трион, спазвайки посоката на въртене, след което монтирайте отново всички предпазители.

Каква батерия да използвам?

Използвайте само Li-ion батерии, съвместими с зарядното устройство PowerPlus. Номиналното напрежение е 40 V. Батерията не е включена в комплекта на триона. Зареждайте я само с предоставеното или препоръчано от производителя зарядно устройство.

Как да настроя дълбочината на рязане?

Завъртете ръкохватката (8), за да регулирате височината на триона. Завъртете обратно на часовниковата стрелка, за да намалите, и по часовниковата стрелка, за да увеличите дълбочината на рязане. Максималната дълбочина при 90° е 70 mm, при 45° е 45 mm.

Какви материали мога да режа?

Този уред е предназначен за рязане на масивна дървесина, ламинат, ПДЧ, шперплат и други дървесни материали. Не използвайте неподходящи триони (напр. бързорежеща стомана). Не режете метал, камък или кръгли материали. Подходящ за непрофесионална употреба.

Как да използвам успоредния водач за надлъжно рязане?

Монтирайте успоредния ограничител (7) върху направляващата шина (29). Настройте ширината на рязане с помощта на линийката. Затегнете ексцентриковия лост (12). Поставете детайла срещу ограничителя и го бутайте равномерно към триона. Използвайте тласкача (3), ако разстоянието между ограничителя и триона е по-малко от 150 mm.

Как да почистя триона?

Извадете батерията. Използвайте четка или прахосмукачка, за да отстраните стърготините от вентилационните отвори и корпуса. Никога не използвайте вода или разтворители. Избършете уреда с влажна кърпа. Редовно проверявайте винтовите връзки и затегнете, ако е необходимо.

Кои са основните предпазни устройства?

Капакът на триона (2) трябва винаги да е на място и да работи свободно. Разделителят (5) предотвратява откат. Тласкачът (3) предпазва ръцете ви при тесни срезове. Винаги носете предпазни очила и маска за прах. Препоръчително е използването на защита за слуха (шум > 85 dB).

Как да настроя ъгъла на скосено рязане?

Разхлабете лоста за заключване (9). Завъртете ръкохватката (8), за да наклоните триона от 0° до 45°. Използвайте скалата за ъгъл за настройка. Затегнете лоста. При скосени срезове поставете успоредния ограничител от противоположната страна на наклона.

Какво да направя при откат?

Откатът възниква, когато детайлът се заклини. За да го избегнете: стойте винаги отстрани на триона, използвайте водач, не форсирайте рязането, подпирайте дълги детайли. Ако възникне откат, веднага отпуснете превключвателя и извадете батерията.

Как да съхранявам триона?

Извадете батерията. Съхранявайте уреда на сухо и без замръзване място, недостъпно за деца. Използвайте предвидените места за съхранение на напречния ограничител, тласкача и ключовете. Не оставяйте уреда без надзор след употреба.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ POWDP2580 PowerPlus

5.4 Използване и грижи за механизирания инструмент....7

6.1 Предупреждения свързани с предпазителите....8

6.3 Причини за откат и свързани с това предупреждения....9

8.2 Направляващ лост.....11

9.1 Изправяне на настолния циркуляр (Фиг. 1, 2a-b)....12

9.2 Поставяне/смяна на вложката на масата (Фиг. 3a-b)....12

9.3 Поставяне/смяна на разделителя (Фиг. 4-8)....12

9.4 Поставяне/смяна на предпазителя на режещия диск (Фиг. 9)....13

9.5 Поставяне/смяна на режещия диск (Фиг. 10)....13

9.6 Отстраняване на свободните части (Фиг. 1)....14

9.7 Свързване на екстрактора за прах (Фиг. 11, 12a-b)....14

9.7.1 Екстракция на прах при употреба на мокро и сухо засмукване на прах (Фиг. 11).. 14

9.7.2 Екстракция на прах с помощта на вакуумна аспирационна система и комплект адаптери за екстракция....14

10 ДЕЙСТВИЕ....14

10.1 Зареждане на акумулаторната батерия.... 14

10.1.1 Индикация на зареждането (Фиг. 20b)....15

10.2 Индикатор на зареждането (Фиг. 20а) 15

10.3 Вкарване и изваждане на батерията (Фиг. 21a – 21b) ....15

10.4 Проверка преди стартиране на устройството! 16

10.5.1 Превключвател за вкл./изкл. (Фиг. 13)....16

10.5.2 Дълбочина/височина на рязане (Фиг. 14)....16

10.5.3 Паралелен ограничител....16

10.5.7 Настройка на ъгъла (Фиг. 14)....18

10.5.8 Регулиране на удължението на ширината на масата (Фиг. 19)....18

11 РЯЗАНЕ 18

11.1 Извършване на надлъжно рязане (Фиг. 22) ....19

11.2 Извършване на рязане под наклон (Фиг. 25)....19

11.3 Извършване на напречно рязане. (Фиг. 26)....19

12 ПОЧИСТВАНЕ И ПОДДРЪЖКА....20

12.1 Почистване и поддръжка - преглед....20

12.2 Почистване на устройството ....20

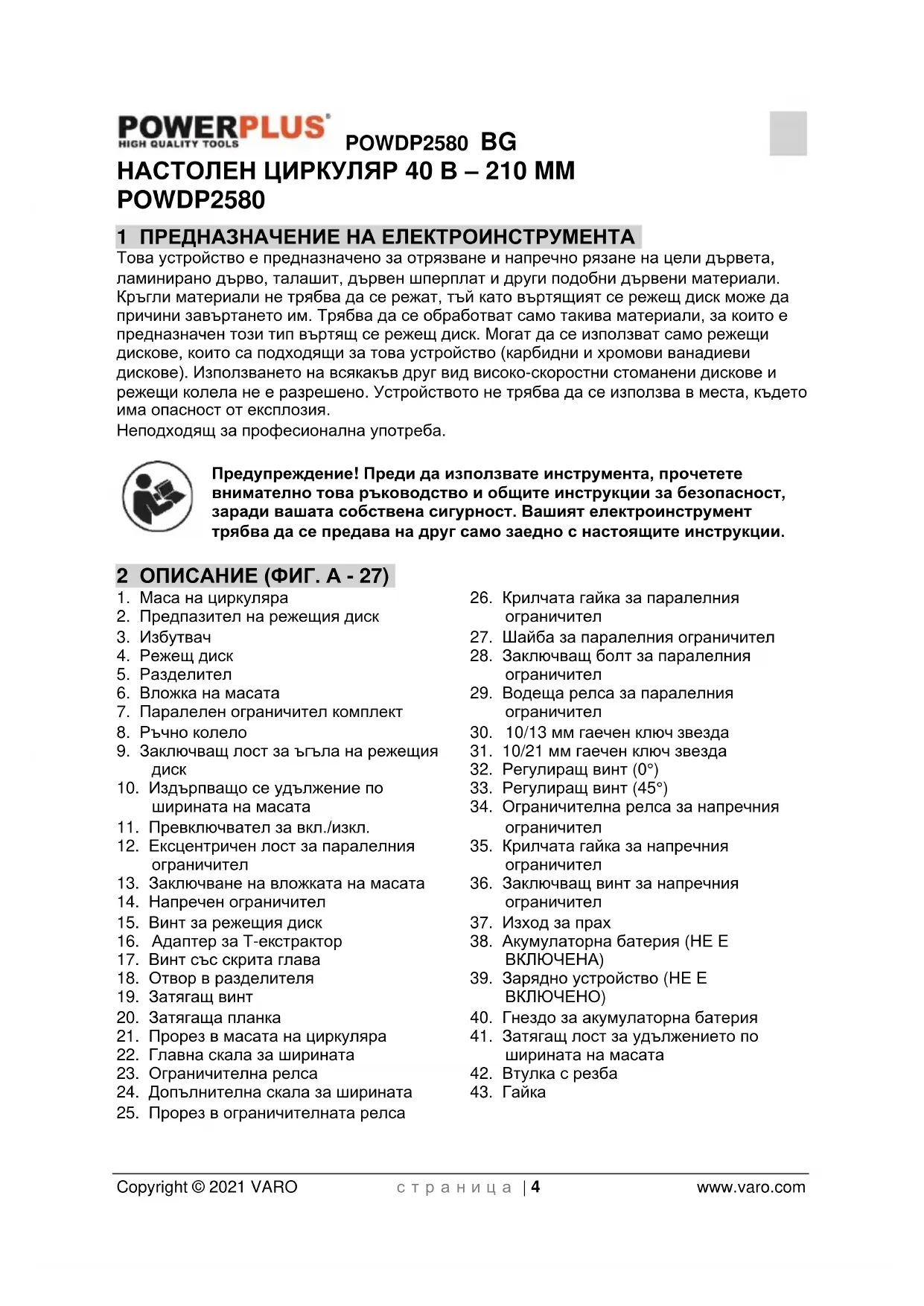

Това устройство е предназначено за отрязване и напречно рязане на цели дървета, ламинирано дърво, талашит, дървен шперплат и други подобни дървени материали. Кръгли материали не трябва да се режат, тъй като въртящият се режещ диск може да причини завъртането им. Трябва да се обработват само такива материали, за които е предназначен този тип въртящ се режещ диск. Могат да се използват само режещи дискове, които са подходящи за това устройство (карбидни и хромови ванадиеви дискове). Използването на всякакъв друг вид високо-скоростни стоманени дискове и режещи колела не е разрешено. Устройството не трябва да се използва в места, където има опасност от експлозия.

Неподходящ за професионална употреба.

Предупреждение! Преди да използвате инструмента, прочетете внимателно това ръководство и общите инструкции за безопасност, заради вашата собствена сигурност. Вашият електроинструмент трябва да се предава на друг само заедно с настоящите инструкции.

2 ОПИСАНИЕ (ФИГ. А - 27)

1. Маса на циркуляра
2. Предпазител на режещия диск
3. Избутвач
4. Режещ диск
5. Разделител
6. Вложка на масата
7. Паралелен ограничител комплект
8. Ръчно колело
9. Заключващ лост за ъгъла на режещия диск
10. Издърпващо се удължение по ширината на масата
11. Превключвател за вкл./изкл.
12. Ексцентричен лост за паралелния ограничител
13. Заключване на вложката на масата
14. Напречен ограничител
15. Винт за режещия диск
16. Адаптер за Т-екстрактор
17. Винт със скрита глава
18. Отвор в разделителя
19. Затягаш винт
20. Затягаша планка
21. Прорез в масата на циркуляра
22. Главна скала за ширината
23. Ограничителна релса
24. Допълнителна скала за ширината

25. Прорез в ограничителната релса

26. Крилчата гайка за паралелния ограничител

27. Шайба за паралелния ограничител
28. Заключващ болт за паралелния ограничител
29. Водеща релса за паралелния ограничител
30. 10/13 мм гаечен ключ звезда
31. 10/21 мм гаечен ключ звезда
32. Регулиращ винт (0°)
33. Регулиращ винт (45°)
34. Ограничителна релса за напречния ограничител
35. Крилчата гайка за напречния ограничител
36. Заключващ винт за напречния ограничител
37. Изход за прах
38. Акумулаторна батерия (НЕ Е ВКЛЮЧЕНА)
39. Зарядно устройство (НЕ Е ВКЛЮЧЕНО)
40. Гнездо за акумулаторна батерия
41. Затягащ лост за удължението по ширината на масата
42. Втулка с резба
43. Гайка

3 СПИСЪК НА СЪДЪРЖАНИЕТО НА ОПАКОВКАТА

• Отстранете всички опаковъчни материали.
• Отстранете останалите опаковъчни и временни поставки (ако има такива).
  ■ Проверете дали пакетът съдържа всички компоненти.
• Проверете дали уредът, захранващият кабел, щепсельт и аксесоарите не са били повредени при транспортиране.
• Пазете опаковъчните материали почти до края на гаранционния период. След това изхвърлете в пункт за събiranе на отпадъци.

ВНИМАНИЕ! Опаковъчните материали не са играчки! Не позволявайте на деца да играят с найлонови торбички! Риск от задушаване!

-Безжичен настолен циркуляр
-Предпазител на режещия диск
-Избутвач
-Разделител

В случай, че някои части липсват или са повредени, свържете се с местния представител.

4 СИМВОЛИ

В настоящия наръчник и/или върху машината са използвани следните символи:

	Указа риск от персонално нараняване или повреда на инструмента.		Преди употреба, прочети ръководството.
	Отговаря на основните стандарти за безопасност на приложимите Европейски директиви.		Дръжте ръцете на разстояние от диска. Не го докосвайте при включване на устройството или по време на работа с него.
	Носете предпазители за очите.		Използвайте предпазни средства за ушите.
	Носете маска в условия на запрашеност!		Клас II – Машината е с двойна изолация; поради това заземителен проводник не е необходим.
	Околна температура 40 °С макс. (само за акумулаторната батерия).		Не излагайте на въздействието на вода зарядното устройство и акумулаторната батерия.
	Използвайте акумулаторната батерия и зарядното устройство само в затворени помещения.		Не изгаряйте акумулаторната батерия или зарядното устройство.

Прочетете всички предупреждения за безопасност и всички инструкции. Неспазването на всички предупреждения и инструкции може да причини електрически удар, пожар и/или сериозно нараняване. Запазете всички предупреждения и инструкции за бъдещи справки. Терминът "механизиран инструмент" в предупрежденията се отнася за вашия захранван от мрежата (с кабел) или за работещ на батерии (без кабел) механизиран уред.

5.1 Работна зона

• Работната зона трябва да бъде чиста и добре осветена. Неподредените и неосветени зони са предпоставка за инциденти.
• Не работете с мощни инструменти във взривоопасна атмосфера, например в близост до запалими течности, газове или прах. Мощните инструменти създават искри, които могат да запалят праха или парите.
• Не допускайте присъствие на деца или странични лица, когато работите с механизирания инструмент. Разсейването може да ви накара да загубите контрол върху него.

Винаги проверявайте дали електрозахранването отговаря на напрежението върху заводската табелка

• Щепселите на механизiranите инструменти трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте никакви щепсели-преходници със заземените механизирани инструменти. Щепселите, на които не са правени промени, и съответстващите им контакти ще намалят опасността от електрически удар.
• Избягвайте телесен контакт със заземени повърхности, като тръби, радиатори, стилажи и хладилници. Заземяването на вашето тяло води до по-висок риск от електрически удар.
• Не излагайте механизираните инструменти на дъжд и не ги оставяйте в мокра среда. Ако в механизирания инструмент влезе вода, тя ще увеличи риска от електрически удар.
• Не злоупотребявайте с кабела. Никога не го използвайте за пренасяне, дърпане или изваждане от контакта на механизирания инструмент. Пазете кабела от топлина, масло, остри ръбове или движещи се части. Повредените или оплетени кабели увеличават риска от електрически удар.
• Когато работите с механизирания инструмент навън, използвайте удължителен кабел, подходящ за използване навън. Използването на такъв кабел намалява риска от електрически удар.
• Ако използването на механизирани инструменти във влажна среда е неизбежно, използвайте захранващ източник с диференциална защита (RCD). Използването на RCD намалява риска от електрически удар.

5.3 Лична безопасност

- Бъдете нашрек, внимавайте какво правите и използвайте здравия си разум, когато работите с механизиран инструмент. Не използвайте механизиран инструмент, когато сте уморен или сте под влиянието на наркотични вещества, алкохол или лекарства. Моментното невнимание при работа с механизирани инструменти може да доведе до сериозна телесна повреда.

- Използвайте предпазно оборудване. Винаги използвайте предпазни средства за очите. Предпазното оборудване, например, маска за прах, неплъзгащи се защитни

обувки, твърда шапка или защитни средства за ушите, използвано при съответните условия, ще намали нараняванията.

• Избягвайте случайното пускане в действие. Преди да включите инструмента в контакта, се уверете, че ключът е в изключено положение. Носенето на механизирани инструменти с пръст върху ключа за включване или включването им в контакта при ключ в положение включено създава предпоставки за инциденти.
• Преди да включите механизирания инструмент, отстранете регулировъчни или гаечни ключове. Гаечен или друг ключ, оставен закачен към въртяща се част на механизирания инструмент, може да доведе до нараняване.
• Не се пренапрягайте. Във всеки момент стойте здраво стъпили на краката си и пазете равновесие. Това ще ви позволи да имате по-добър контрол над механизирания инструмент в неочаквани ситуации.
• Облечете се подходящо. Не носете широки дрехи, нито бижута. Дръжте косата, дрехите и ръкавиците си далеч от движещите се части. Широките дрехи, бижутата или дългата коса, могат да се захванат в движещите се части.
• Ако са предоставени устройства за свързването на приспособления за улавяне и събiranе на прах, се уверете, че те са свързани и се използват правилно. Използването на тези устройства може да намали опасностите, свързани с праха.

5.4 Използване и грижи за механизирания инструмент

• Не насилвайте механизирания инструмент. Използвайте правилния механизиран инструмент за съответното приложение. Правилният механизиран инструмент ще свърши работата по-добре и по-безопасно, със скоростта, за която е конструиран.
• Не използвайте механизирания инструмент, ако ключът за включване и изключване не работи. Всеки механизиран инструмент, който не може да бъде контролиран чрез ключа за включване и изключване, е опасен и трябва да бъде ремонтиран.
• Изключвайте щепсела от контакта, преди да правите регулировки, да сменяте принадлежности или да прибирате механизiranите инструменти. Подобни предпазни мерки за безопасност намаляват риска от случайно пускане на механизирания инструмент.
• Съхранявайте механизираните инструменти, които не се използват, далеч от достъп на деца и не позволявайте на лица, незапознати с механизираните инструменти или настоящите инструкции да работят с инструмента. Механизираните инструменти са опасни в ръцете на необучени потребители.
• Поддържайте механизираните инструменти. Проверявайте ги за разцентриране или заяждане на движещите се части, счупване на части или друго състояние, което може да окаже влияние върху работата на механизираните инструменти. Ако механизираният инструмент се повреди, ремонтирайте го преди да го използвате. Много инциденти са предизвикани от недобре поддържани механизирани инструменти.
• Поддържайте режещите инструменти остри и в добро състояние. Правилно поддържаните режещи инструменти с остри режещи ръбове е по-малко вероятно да се заклещят и се контролират по-лесно.
• Използвайте механизирания инструмент, принадлежностите, сменяемите резци и т.н. в съответствие с тези инструкции и по начина, предвиден за съответния вид механизиран инструмент, като имате предвид работните условия и работата, която трябва да се извърши. Използването на механизирания инструмент за операции, различни от тези, за които е предназначен, може да доведе до опасна ситуация.

- Презареждайте само с определеното от производителя зарядно устройство. Зарядно устройство, което е подходящо за един тип акумулаторна батерия може да създаде риск от пожар, когато се използва с друга зарядна батерия.

• Използвайте електроинструменти само със специфично обозначени акумулаторни батерии. Употребата на всякакви други акумулаторни батерии може да създаде опасност от нараняване или пожар.
• Когато акумулаторната батерия не се използва, дръжте я настрана от други метални предмети, като кламери, монети, ключове, пирони, винтове или други малки метални предмети, които могат да направят връзка между едната клема и другата. Свързване на късо едната с другата клема може да предизвика изгаряния или пожар.
• При условия на злоупотреба, течност може да се изхвърли от батерията; предотвратете контакт. Ако инцидентно възникне контакт, изплакнете с вода. Ако течност влезе в контакт с очите, потърсете допълнително медицинска помощ. Течност изхвърлена от батерията може да предизвика раздразнение или изгаряния.
• Не използвайте акумулаторна батерия или инструмент, които са повредени или модифицирани. Повредени или модифицирани батерии могат да проявят непредсказуемо поведение, което да доведе до пожар, експлозия или риск от нараняване.
• Не излагайте акумулаторната батерия или инструмента на огън или прекомерна температура. Излагането на огън или температура над 130 °C може да предизвика експлозия.
• Следвайте всички инструкции за зареждане и не зареждайте акумулаторната батерия или инструмента извън температурния обхват определен в инструкциите. Неправилното зареждане или при температури извън определения диапазон могат да повредят батерията и да увеличат опасността от пожар.

5.6 Сервизно обслужване

- Осигурете сервизно обслужване на вашия механизиран инструмент само от квалифициран техник, който използва само идентични резервни части. Това ще гарантира поддържането на безопасността на механизирания инструмент.

6.1 Предупреждения свързани с предпазителите

• Дръжте предпазителите по местата. Предпазителите трябва да са в състояние годно за експлоатация и да са монтирани по подходящ начин.
• Винаги използвайте предпазителя на ножа, ножа за разцепване за всяка дейност по рязане.
• Незабавно прикрепете отново системата на предпазителите след приключване на работата (като повторни рязания), което изисква снемане на предпазителя, ножа за разцепване.
• Уверете се, че ножът на циркуляра не докосва предпазителя, ножа за разцепване или детайла преди включване на превключвателя.
• Настройте ножа за разцепване както е описано в това ръководство с инструкции.
  ■ За работата на ножа за разцепване, те трябва да са в съприкосновение с детайла.
• Използвайте подходящо острие за ножа за разцепване.

Никога не поставяјет пръстите или ръцете си в близост или в една линия с ножа на циркуляра.

• Подавайте детайла за обработка в ножа на циркуляра или режещия инструмент само срещу посоката на въртене.
• Никога не използвайте ъгломера за подаване на детайл при цепене и не използвайте ограничителя за цепене ограничител за дължината, когато режете напречно с ъгломера.
• Когато цепите, винаги прилагайте силата за подаване на детайла между ограничителя и ножа на циркуляра. Използвайте стика за избутване, когато разстоянието между ограничителя и ножа на циркуляра е по-малко от 150 мм и използвайте блокировката за избутване, когато това разстояние е по-малко от 50 мм.
• Използвайте само стика за избутване предоставлен от производителя или конструиран в съответствие с инструкциите.
• Никога не използвайте повреден или прерязан стик за избутване.
• Не извършвайте каквато и да е работа „на ръка“. Винаги използвайте или ограничителя за цепене, или ъгломера за позициониране и водене на детайла.
• Никога не доближавайте или не се пресягайте към въртящ се нож на циркуляра.
• Предоставете спомагателна опора за детайла към задната и/или страничните части на маста на циркуляра за дълги и/или широки детайли, за да ги поддържате подравнени.
• Подавайте детайла с равномерно темпо. Не извивайте или усуквайте детайла. Ако възникне блокиране, незабавно изключете инструмента, изключете го от контакта след това почистете блокирането.
• Не премахвайте части от отрязан материал, докато циркулярът работи.
• Използвайте спомагателния ограничител в контакт с плота на масата, когато цепите детайли по-малки от 2 мм дебелина..

6.3 Причини за откат и свързани с това предупреждения

Откатът е внезапна реакция на детайла в резултат на заклинване, блокиране на ножа на циркуляра или неподравнена линия на рязане в детайла по отношение на ножа на циркуляра или когато част от детайла се приклещи между ножа на циркуляра и ограничителя за разцепване или друг фиксиран обект.

Най-често при откат, детайлът се повдига от масата откъм задната част на ножа на циркуляра и се изхвърля по посока на оператора.

Откатът е в резултат на неправилна употреба на циркуляра и/или неправилни работни процедури, или условия и може да се предотврати чрез взимане на подходящи предпазни мерки каквито са посочени долу.

• Никога не заставайте директно на линията на ножа на циркуляра. Винаги позиционирайте тялото си от същата страна на ножа на циркуляра, от която е ограничителят.
• Никога не се пресягайте през или от задната страна на ножа на циркуляра, за да изтеглите или до окажете опора на детайла за обработка.
• Никога не задържайте и не натискайте детайла за обработка, който се реже, срещу въртящия се нож на циркуляра.
• Подравнете ограничителя да е успореден с ножа на циркуляра.
• Използвайте водача с прорези за насочване на детайла за обработка срещу масата и ограничителя, когато извършвате непълни разрези, като повторни изрязвания.
• Подхождайте с повишено внимание, когато режете зони без видимост на сглобени детайли за обработка.
• Поддържайте големи панели за да намалите до минимум опасността от приклещване и откат на ножа на циркуляра.

• Подхождайте с повишено внимание, когато режете детайл, който е усукан, чепат, деформиран или няма прави ъгли за водене с ъгломера или по продължение на ограничителя.

• Никога не режете повече от един детайл за обработка, стиковани вертикално или хоризонтално.

• Когато рестартирате циркуляра с нож в детайла за обработка, центрирайте ножа на циркуляра в разреза така, че зъбите на циркуляра да не са в контакт с материала.
• Поддържайте ножовете на циркуляра чисти, остри и с достатъчен сет. Никога не използвайте деформирани ножове на циркуляра или ножове с пукнатини или счупени зъби.

• Изключвайте настолния циркуляр и изваждайте акумулаторната батерия, когато отстранявате вложката на масата, сменяте режещия диск или правите регулировки на ножа за разцепване или на предпазителя на режещия диск и когато машината се оставя без надзор.
• Никога не оставяйте циркуляра с маса да работи без надзор. Изключвайте го и не оставяйте инструмента не спре напълно.
• Разположете циркуляра с маса в добре осветена и равна зона, където можете да поддържате краката и баланса си стабилни. Трябва да се монтира в зона, която предоставя достатъчно пространство за лесна работа с размера на Вашия детайл за обработка.
• Често почиствайте и отстранявайте праха от зоната под циркуляра с маса и/или устройството за прахосъбиране.
• Циркулярът с маса трябва да е осигурен.
• Премахнете инструментите, стърготините и т.н. от масата преди включване на циркуляра с маса.
• Винаги използвайте ножове за циркуляра с подходящ размер и форма (диамантени срещу кръгли) на отвора за шпиндела.
  Никога не използвайте повреден или неподходяща монтажна връзка за ножа за циркуляра, като фланци, шайби за ножа на циркуляра, болтове или гайки.
• Никога не заставате върху масата на циркуляра, не го използвайте за платформа за стъпване.
• Уверете се, че ножът на циркуляра е монтиран да се върти в правилната посока. Не използвайте шлифовъчни дискове, телени четки или абразивни дискове на циркуляра с маса.

Използвайте само приложими за тази машина акумулаторни батерии и зарядни устройства.

7.1 Бамерuu

■ Не се опитвайте да ги отваряте по никакъв повод.
- Не съхранявайте на места, където температурата може да превиши 40 °C.
- Зареждайте само при околни температури между 4 °C и 40 °C.
- Съхранявайте своите батерии на сухо, хладно място (5 °C-20 °C). Не съхранявайте никога батериите в разредено състояние.
- Най-добре за литиево-йонните батерии е да ги разреждате и презареждате периодично (най-малко 4 пъти годишно). Идеалното зареждане за дългосрочно съхранение на Вашата литиево-йонна батерия е 40% от капацитета.
- При изхвърляне на батериите спазвайте инструкциите посочени в раздела "Защита на околната среда".
- Не извършвайте свързване на късо. Ако бъде направено свързване между положителната (+) и отрицателната (-) клема директно или при случаен контакт с

метални предмети, батерията ще бъде свързана на късо и ще протече силен ток, който ще причини генериране на топлина, която може да повреди корпуса или да причини пожар.

- Не загрявайте. Ако батериите се загреят до температури над 100 °C, уплътнението и изолационните сепаратори и други полимерни съставки могат да бъдат повредени от изтичане на електролит и/или вътрешно свързване на късо, което води до генериране на топлина, причиняващо повреда или пожар. В допълнение не хвърляйте батериите в огън, защото може да възникне експлозия и/или интензивно изгаряне.

- При екстремни условия може да възникне теч от батерията. Ако забележите течност върху батерията, постъпете по следния начин:

–Внимателно избършете течността с кърпа. Избягвайте контакт с кожата.

–В случай на контакт с кожата или очите следвайте дополните инструкции:

Незабавно ги изплакнете с вода. Неутрализирайте с мека киселина като лимонов сок или оцет.
√ В случай на контакт с очите ги промийте с обилно количество чиста вода за най-малко 10 минути. Консултирайте се с лекар.

Опасност от пожар! Избягвайте свързването на късо на контактите на снетата акумулаторна батерия. Не изгаряйте акумулаторната батерия.

■ Не се опитвайте да зареждате непрезареждащи се батерии.
■ Ако кабелите са дефектни, заменете ги веднага.
■ Не излагайте на въздействието на вода.
■ Не отваряйте зарядното устройство.
▪ Не пробивайте зарядното устройство.
- Зарядното устройство е предназначено само за работа на закрито.

8 ОБЕЗОПАСЯВАЩО ОБОРУДВАНЕ

Протекторът на режещия диск (2) предпазва потребителя от случаен допир до режещия диск и от летящи трески. Протекторът на режещия диск трябва винаги да бъде на мястото си по време на работата.

8.2 Направляващ лост

Направляващият лост (3) служи като удължител на ръката и предпазва потребителя от случаен допир с режещия диск. Направляващият лост трябва да се използва винаги, когато луфта между ограничителя и режещия диск е по-малък от 120 mm.

Предупреждение: Винаги изваждайте акумулаторната батерия, преди да правите някакви регулировки!

• Разопаковайте настолния циркуляр и го проверете за повреда, която може да е възникнала при транспортирането.
• Машината трябва да бъде поставена на стабилно място, напр. на работна маса, или трябва да бъде свързана с болтове към здрава основа.
• Всички капаци и предпазни устройства трябва да бъдат правилно поставени, преди машината да бъде включена.

• Трябва да е възможно режещият диск да се върти свободно.

• Когато работите с дървесина, която е обработвана преди това, наблюдавайте за чужди предмети като пирони или винтове и т.н.
  ■ Преди да натиснете превключвателя за вкл./изкл. се уверете, че настолният циркуляр е правилно поставен и че движещите се части на машината работят плавно.

Забележка: Ако някои части липсват или са повредени, свържете се с търговеца на дребно.

9.1 Изправяне на настолния циркуляр (Фиг. 1, 2a-b)

• Поставете адаптера за Т-екстрактор (16) на задната част на машината. За да направите това, развийте винта със скрита глава (17) и избутайте адаптера за Т-екстрактор (16) върху конектора за прах (37). Затегнете адаптера на екстрактора (16) и конектора за прах (37) с винта със скрита глава (17).
  Важно! Двата гаечни ключа тип звезда (30, 31) могат да бъдат съхранявани от страната на долния капак на циркуляра (виж Фиг. 1). Дръжте двата гаечния ключа тип звезда под ръка за монтиране на вложката на масата (6) и разделителя (5).

9.2 Поставяне/смяна на вложката на масата (Фиг. 3a-b)

• За предотвратяване на увеличена вероятност от нараняване, вложката на масата трябва да бъде сменяна, когато тя се износи или повреди.
  Снемете предпазителя на режещия диск (2) (виж 9.4).
• Поставете 10 мм страна на единия от двата гаечни ключа звезда (30, 31) върху въртящия се диск (13).
  Завъртете заключването на вложката на масата (13) обратно на часовниковата стрелка с гаечния ключ, за да освободите вложката на масата.
  Извадете износената вложка на масата (6).
• Поставете резервната вложка на масата, като следвате горепосоченото в обратен ред.

9.3 Поставяне/смяна на разделителя (Фиг. 4-8)

• Отстранете предпазителя на режещия диск (2) и вложката на масата (6) (виж 9.4, 9.2).
• Като използвате ръчното колело (8) настройте режещия диск (4) на макс. височина на рязане, придвижете го до позиция 0° и го фиксирайте на място.
• Разхлабете затягация винт (19), докато хлабината между затягащата планка (20) и противоположната опорна повърхност е прибл. 5 мм. Внимание! Не развивайте напълно затягащата планка (20).
  Вмъкнете разделителя (5) в междината, избутайте го надясно докъдето стигне и го фиксирайте със затягация винт (19). Уверете се, че разделителят е поставен направо и не се клати.
• Разделителят (5) трябва да бъде позициониран в средата по въображаемата линия преминаваща зад режещия диск (4), така че да не е възможно материалът да заседне.
  ■ Между междината между режещия диск (4) и разделителя (5) трябва да бъде от 5 мм до 8 мм (Фиг. 7).
• Поставете отново вложката на масата (6) и предпазителя на режещия диск (2) (виж 9.2, 9.4).

9.4 Поставяне/смяна на предпазителя на режещия диск (Фиг. 9)

• Монтирайте предпазителя на режещия диск (2) върху разделителя (5), така че винтът да преминава през отвора (18) в разделителя.
• След това вкарайте винта на предпазителя на режещия диск (2) през отвора (18) и го затегнете.
  Важно! Максималната дълбочина, на която винтът може да бъде завинтен, е предварително настроена фабрично, така че предпазителят на режещия диск (2) да може винаги да се движи свободно.

Предупреждение! Предпазителят на режещия диск (2) трябва винаги да се спуска към детайла автоматично под собствената си тежест.

9.5 Поставяне/смяна на режещия диск (Фиг. 10)

Преди смяна на режещия диск: отстранете презареждащата се батерия от оборудването!

• Носете работни ръкавици, за да предотвратите нараняване, когато сменяте режещия диск.
• С помощта на ръчното колело (8) настройте режещия диск (4) на максималната височина на рязане.
• Отстранете предпазителя на режещия диск, вложката на масата и разделителя (виж 9.4, 9.2, 9.3).
• Развийте винта (15) с гаечен ключ (30) върху самия винт (15) и втори гаечен ключ (31) върху вала на двигателя за държане на контра.
  Внимание! Въртете винта (15) в посоката на въртене на режещия диск.
  Снемете външния фланец и издърпайте стария режещ диск (4) от вътрешния фланец.
• Почистете фланеца на диска цялостно, преди да поставите новия режещ диск.
  ■ Поставете и затегнете новия режещ диск (4) в обратен ред.
• Важно! Обърнете внимание на посоката на работа. Режещият ъгъл на зъбите трябва да сочи в посоката на въртене, т.е. напред (виж стрелката на предпазителя на режещия диск).
• Поставете отново и настройте разделителя, вложката на масата и режещия диск (виж 9,3, 9.2, 9.4).
• Уверете се, че всички предпазни устройства са правилно монтирани и в добро работно състояние, преди да започнете да работите с циркуляра отново.

Предупреждение! Всеки път, когато сменяте режещия диск, проверявайте дали предпазителят на режещия диск (2) се отваря и затваря отново съгласно изискванията. Проверете също дали режещият диск (4)се върти свободно в предпазителя на режещия диск (2).

Предупреждение! Всеки пък, когато сменяте режещия диск (4), проверявайте дали той се върти свободно във вложката на масата (6) както в перпендикулярна, така и в настройка под ъгъл 45°.

Предупреждение! Трябва да замените вложката на масата (6) незабавно, винаги когато е износена или повредена (виж 9.2).

Предупреждение! Работата по смяната и центрирането на режещия диск (4) трябва да бъде извършена правилно.

9.6 Отстраняване на свободните части (Фиг. 1)

Когато не се използват, напречният ограничител (14), избутвачът (3) и двата гаечни ключа (30, 31) могат да бъдат закрепени, както е показано на Фиг. 2.

9.7 Свързване на екстрактора за прах (Фиг. 11, 12a-b)

Съединение за екстрактор за прах е осигурено върху адаптера на Т-екстрактора на корпуса (16) и на предпазителя на режещия диск (2).

9.7.1 Екстракция на прах при употреба на мокро и сухо засмукване на прах (Фиг. 11)

• Прахосмукачка за мокро и сухо засмукване на прах не се доставя с продукта и е на разположение като аксесоар.
  Свържете прахосмукачка за мокро и сухо засмукване на прах към адаптера на Т-екстрактора на корпуса (16).

9.7.2 Екстракция на прах с помощта на вакуумна аспирационна система и комплект адаптери за екстракция.

• Продуктът е доставен с адаптер на Т-екстрактор в комплект със смукателен маркуч (а) и адаптер (b) или вакуумна аспирационна система.
• С помощта на кръстата отвертка развийте винта на капачката (16) на предпазителя на режещия диск (2).
• Отстранете капачката (16) от предпазителя на режещия диск (2).
  Свържете адаптера (b) към адаптера за екстракция на корпуса (16).
  Свържете предпазителя на режещия диск (2) и адаптера (b) към смукателния маркуч (a).
• Вакуумната аспирационна система сега може да бъде свързана към диаметъра от 100 мм на адаптера (b).

10 ДЕЙСТВИЕ

10.1 Зареждане на акумулаторната батерия

Акумулаторният блок на машината се доставя слабо зареден, за да се избегнат евентуални проблеми, и затова трябва да заредите батерията преди да започнете работа.

Забележка: Батериите няма да достигнат пълна степен на зареждане при първото си зареждане. Това се осъществява след няколко цикъла на пълно зареждане. Батерията трябва да бъде зареждана само на закрито.

След нормална работа е необходимо 1 час време на зареждане, за да бъде батерията напълно заредена.

Акумулаторната батерия се затопля леко по време на зареждане, което е нормално и не означава проблем.

Не поставяйте зарядното устройство в зона с повишена температура или на студено.

Най-добре е да го използвате при нормална стайна температура. Когато акумулаторната батерия се зареди напълно, извадете щепсела на зарядното устройство от контакта и отстранете акумулаторния блок от зарядното устройство. Забележка:

1. Оставете акумулаторния блок да се охлади напълно преди зареждане.

2. Проверете акумулаторния блок преди зареждане, не зареждайте акумулаторен блок с пукнатини или течове.

10.1.1 Индикация на зареждането (Фиг. 20b)

Свържете зарядното устройство към контакта:

• Постоянно зелено: готовност за зареждане.
  ■ Мигащо червено: зареждане.
• Постоянно зелено: заредено.
• Постоянно зелено и червено: повредена акумулаторна батерия или зарядно устройство.

Забележка: Ако акумулаторната батерия не е поставена правилно, разединете я и се уверете, че акумулаторният блок е от правилния модел за това зарядно устройство, както е указано в таблицата на спецификацията. Не зареждайте какъвто и да било друг акумулаторен блок или акумулаторен блок, който не съответства напълно на зарядното устройство.

1. Проверявайте често включеното зарядното устройство и акумулаторната батерия.
2. След приключване на зареждането извадете зарядното устройство от контакта и акумулаторната батерия от зарядното устройство.
3. Оставете акумулаторната батерия да изстине, преди да я използвате.
4. Съхранявайте зарядното устройство и акумулаторната батерия в затворено помещение и извън обсега на деца.

ЗАБЕЛЕЖКА: Ако акумулаторната батерия е гореща след непрекъсната употреба в уреда, оставете я да се охлади до стайна температура, преди да я заредите. Това ще удължи живота на акумулаторната батерия.

ЗАБЕЛЕЖКА: Отстранете акумулаторния блок от зарядното устройство като използвате палеца или пръстите си, натиснете бутона за освобождаване на акумулаторната батерия и същевременно издърпайте акумулаторния блок.

10.2 Индикатор на зареждането (Фиг. 20а)

Акумулаторната батерия има индикатори на зареждането - може да проверите състоянието й, като натиснете бутона (10). Преди да използвате инструмента, моля, натиснете бутона, за да проверите дали акумулаторната батерия е достатъчно заредена за нормална работа.

Трите светодиода показват нивото на зареждане на акумулаторната батерия:
Светят трите светодиода: Акумулаторната батерия е напълно заредена.
Светят два светодиода: Акумулаторната батерия е заредена на 60%.
Свети един светодиод: Акумулаторната батерия е почти разредена.

10.3 Вкарване и изваждане на батерията (Фиг. 21a – 21b)

ПРЕДУПРЕЖДЕНИЕ: Преди да извършиет каквито и да било настройки се уверете, че бормашината е изключена и със селектор на посоката на въртене в централно положение.

• Поставяне на акумулаторната батерия: натиснете и плъзнете акумулаторната батерия в слота на устройството, уверете се, че отключващата пластина от задната страна на батерията щраква на място и акумулаторната батерия е сигурно закрепена преди започване на работа.
• Изваждане на акумулаторната батерия: Едновременно натиснете отключващата пластина и издърпайте акумулаторната батерия.

Риск от нараяване! В случай на функционална неизправност незабавно натиснете превключвателя за вкл./изкл. и отстранете акумулаторната батерия.

10.4 Проверка преди стартиране на устройството!

Риск от нараняване! Устройството може да бъде приведено в действие само, ако няма дефекти. Ако една част е опасно дефектна, тя трябва да бъде заменена, преди устройството да бъде използвано отново.

Проверете, за да се уверите, че устройството е в безопасно работно състояние:

■ Проверете, за да се уверите, че няма видими дефекти.
- Проверете, за да се уверите, че всички компоненти на устройството са правилно монтирани.
- Проверете, за да се уверите, че предпазното оборудване функционира правилно.
- Проверете, за да се уверите, че режещият диск се движи свободно.
■ Проверете дали регулиращият винт за настройка на ъгъла на наклона е затегнат.

10.5.1 Превключвател за вкл./изкл. (Фиг. 13)

Завъртете превключвателя (11) нагоре, за да включите циркуляра. Изчакайте режещия диск да достигне своята максимальна скорост на въртене, преди да започнете рязането. За да изключите отново циркуляра, задействайте превключвателя (11).

10.5.2 Дълбочина/височина на рязане (Фиг. 14)

Завъртете ръчното колело (8), за да настроите режещия диск (4) на необходимата дълбочина/височина на рязане.

Завъртане обратно на часовниковата стрелка:

За намаляване на височината на рязане.

Завъртане по часовниковата стрелка:

За увеличаване на височината на рязане.

10.5.3 Паралелен ограничител

Паралелният ограничител (7) трябва да бъде използван, когато се правят надлъжни разрези в дървени детайли.

• Паралелният ограничител (7), който е доставен с продукта, трябва да бъде използван заедно с ограничителната релса (23), когато се изпълняват надлъжни разрези на тънки материали (виж Фиг. 15а).
• За да затегнете ограничителната релса (23) към паралелния ограничител (7), трябва да разхлабите двете крилчати гайки (26). След това прекарайте ограничителната релса (23) с прореза (25) върху заключващите болтове (28) и я затегнете с шайбите (27) и крилчатите гайки (26).

- Паралелният ограничител (7) трябва да бъде използван без ограничителната релса (23), когато се правят надljжни разрези в по-дебели дървени детайли (виж Фиг. 15b). За да направите това, заключващите болтове (28), шайбите (27) и крилчатите гайки (26) трябва също да бъдат отстранени.

Предупреждение! Когато се използва, ограничителната релса (23) трябва винаги да бъде завинтвана от страната на паралелния ограничител (7), който е с чело към режещия диск.

• Паралелният ограничител (7) може да бъде монтиран от която и да било страна на масата на циркуляра (1).
• Паралелният ограничител (7) трябва да бъде монтиран във водещата релса (29) на масата на циркуляра (1).
• Можете да затегнете паралелния ограничител (7) в необходимата позиция като натиснете ексцентричния лост (12).

Когато удължението по ширина на масата (10) е прибрано и/или за ширини на рязане по-малки от 25 см:

Като използвате главната скала (22) на водещата релса (29), регулирайте паралелния ограничител (7) до необходимия размер.

Когато удължението по ширина на масата (10) е изтеглено и/или за ширини на рязане по-големи от 25 см:

• Като използвате главната скала (22), регулирайте паралелния ограничител (7) до 25 см ъгъл и го затегнете с ексцентричния лост (12).
• За да увеличите след това ширината на рязане, регулирайте остатъка от ширината на рязане като издърпате удължението по ширина на масата (10).
• Отчетете настройката на общата ширина на рязане, която е направена, с допълнителната скала (24). Важно! За да гарантирате, че размерът на рязане на допълнителната скала (24) е правилен, паралелният ограничител (7) трябва да бъде поставен на дефинирания размер от 25 см на главната скала (22).

Настройка на ограничителя на дължината (Фиг. 17)

• Ограничителната релса (23) може да бъде преместена в надлъжна посока, за да се предотврати заклинването на детайла.
  Правило на палеца: Задният край на ограничителя се подравнява с въображаема линия, която започва приблизително в средата на режещия диск и преминава под ъгъл 45° към задната част.
  ■ Настройка на необходимата ширина на рязане:

• Разхлабете крилчатите гайки (26) и избутайте ограничителната релса (23) напред, докато тя достигне въображаемата линия под 45°.

• Затегнете отново крилчатите гайки (26).

10.5.6 Напречен ограничител (Фиг. 18)

Напречният ограничител (14) трябва да се използва, когато се правят напречни разрези в дървени детайли.

■ Плъзнете напречния ограничител (14) в прореза (21) на масата на циркуляра.
- Разхлабете заключващия винт (36).
Завъртете ограничителната релса (34), докато стрелката сочи към необходимия ъпъл.
■ Затегнете отново затягация винт (36).
■ Проверете хлабината между ограничителната релса (34) и режещия диск (4).

• Предупреждение! Не натискайте ограничителната релса (34) твърде далеч напред към режещия диск. Разстоянието между ограничителната релса (34) и режещия диск (4) трябва да бъде прибл. 2 см.
• Ако е необходимо, разхлабете двете крилчати гайки (35) и регулирайте ограничителната релса (34).
  ■ Затегнете отново крилчатите гайки (35).

10.5.7 Настройка на ъгъла (Фиг. 14)

■ Разхлабете заключващия лост (9) (виж Фиг. 14а).
- За да регулирате ъгъла на режещия диск, избутайте ръчното колело (8), докато стрелката се подравни с желаната ъглова настройка на ъгловата скала.
Фиксирайте ъгъла като затегнете заключващия лост (9) (виж Фиг. 14b).
- Ако е необходимо, крайният ограничител за регулиране на ъгъла на режещия диск може да бъде регулиран отново за 0° и 45°. За да направите това, регулирайте двата регулиращи винта (32) и (33).

10.5.8 Регулиране на удължението на ширината на масата (Фиг. 19)

• Удължението на ширината на масата (10) на масата на циркуляра (1) може да бъде издърпано надясно.
  Затягащият лост (41) трябва да сочи обратно на настолния циркуляр, за да позволи преместване на удължението на масата (10) (виж Фиг. 19а).
• За заключване на удължението на ширината на масата (10) в определена позиция затягащият лост (41) трябва да сочи към машината (виж Фиг. 19b).
• Ако паралелният ограничител се използва, когато удължението на ширината на масата (10) е изкарано, паралелният ограничител (7) трябва да бъде настроен на размера 25 см на главната скала (22).

Опасност! Ако паралелният ограничител (7) не е застопорен правилно, това може да причини откат.

Предупреждение! Винаги, когато удължението на ширината на масата е изкарано, по-специално, винаги се уверявайте, че детайлът е поставен безопасно върху масата на циркуляра и не може да бъде заклинен.

Силата на затягане на затягация лост (41) може да бъде регулирана при необходимост. За да направите това, разхлабете гайката (43) и завъртете втулката с резба (42) навън или навътре според необходимостта до достигане на желаната сила на затягане. След това затегнете отново втулката с резба (42) с гайката (43).

11 РЯЗАНЕ

Предупреждение! След всяка нова регулировка препоръчваме да извършите пробно рязане, за да проверите новите настройки.

Предупреждение! След включване на циркуляра изчакайте режещия диск да достигне своята максимальна скорост на въртене, преди да започнете рязането.

Предупреждение! Обърнете допълнително внимание на започването на рязането!

Предупреждение! Не използвайте никога оборудването без аспирационната функция.

11.1 Извършване на надлъжно рязане (Фиг. 22)

• Надлъжно рязане (известно също и като разцепване) се извършва, когато се реже по дължината на влакната на дървесината. Притиснете единия ръб на заготовката към паралелния ограничител (7), докато плоската страна е легнала върху масата на циркуляра (1). Предпазителят (2) трябва винаги да бъде спуснат върху заготовката. Когато извършвате надлъжно рязане, никога не заемайте работна позиция, която е в една линия с посоката на рязане.
• Настройте паралелния ограничител (7) в съответствие с височината на заготовката и желаната ширина (виж 10.2.3).
  ■ Включете циркуляра.
• Поставете ръцете си (със прибрани пръсти) върху заготовката и бутайте заготовката по протежение на паралелния ограничител (7) и към режещия диск (4).
• Направлявайте отстрани с лявата или дясната си ръка (в зависимост от позицията на паралелния ограничител) само до предния ръб на предпазителя.
  ■ Винаги бутайте заготовката към края на разделителя (5).
• Отрязаното парче остава на масата на циркуляра (1), докато режещият диск (4) се върне в позиция на покой.
• Подсигурявайте дългите заготовки срещу падане в края на рязането (например с ролкова стойка и др.).

Непременно използвайте избутвача (3), когато правите надljжни разрези в заготовки с ширина по-малка от 150 мм. С циркуляра е доставен избутвач! Заменяйте износения или повреден избутвач незабавно.

• Непременно използвайте избутвач, когато правите надлъжни разрези в заготовки с ширина по-малка от 50 мм.
• Долното направляващо чело на паралелния ограничител се използва най-добре в такъв случай.

11.2 Извършване на рязане под наклон (Фиг. 25)

■ При рязане под наклон винаги трябва да се използва паралелният ограничител (7).
- Ако наклоните режещия диск (4) наляво, когато извършвате рязане под ъгъл, позиционирайте паралелния ограничител (7) от дясната страна на режещия диск (4). Направлявайте детайла между режещия диск (4) и паралелния ограничител (7).
■ Настройте режещия диск (4) на желания ъгъл (виж 10.2.7).
- Настройте паралелния ограничител (7) в съответствие с ширината и височината на детайла (виж 10.5.3).
Извършете рязането в съответствие с ширината на детайла (виж 11.1.1, 11.1.2).

11.3 Извършване на напречно рязане. (Фиг. 26)

Плъзнете напречния ограничител (14) в един от каналите (21) в масата и го регулирайте на желания ъгъл. (Виж 10.5.6.) Притиснете заготовката силно към напречния ограничител (14).
■ Включете циркуляра.

- Бутайте напречния ограничител (14) и заготовката към режещия диск, за да извършите рязането.

Предупреждение! Винаги дръжте направляваната част на заготовката.

■ Не дръжте никога частта, която ще бъде отрязана.
- Бутайте напречния ограничител (14) напред, докато заготовката бъде отрязана докрай.
- Изключете циркуляра отново. Не отстранявайте отрязаното парче, докато режещият диск не спре да се върти.

12.1 Почистване и поддръжка - преглед

Преди всяка употреба

Какво?	Как?
Проверете режещия диск, за да се уверите, че той е правилно поставен и закрепен на мястото си.	Смяна на режещия диск.
Проверете предпазната кутия на режещия диск за дървени остатъци/прах от рязането. Ако е необходимо, отстранете треските.	Използвайте компресиран въздух, за да издухате дървените остатъци/прахта или използвайте четка.
Редовно и според работните условия
Какво?	Как?
Свързване на винтовете.	Проверявайте всички винтови свръзки и ги затегнете, ако е необходимо.
Почистете вентилационните отвори на двигателя, за да отстраните прахта.	Използвайте прахосмукачка или четка, за да отстраните дървените остатъци/прахта.

12.2 Почистване на устройството

Риск от токов удар! Не разсипвайте вода по устройството и не го излагайте на вода. Не използвайте перилни препарати или разтворители за почистване. Те могат да причинят повреда на устройството. Пластмасовите части могат да бъдат разядени от химикалите.

Внимателната работа и редовното почистване ще осигури добра работа и функционалност на устройството за дълъг период.

• Изчиствайте мръсотията с четка.
• Избърсвайте инструмента с влажна кърпа.
• Поддържайте вентилационните отвори чисти и без прах.

Извадете акумулаторната батерия.

Риск от нараняване! Съхранявайте устройството по такъв начин, че да не може да се пуска от неоторизирани лица. Направете така, че никой да не се нарани от съхраненото устройство.

Повреда на машината! Не съхранявайте устройството незащитено в условия на влажна околна среда.

Напрежение	40 В
Тегло	14,8 кг
Клас на защита	III
Степен на защита	IP20
Обороти на празен ход	3800 мин-1
Диаметър на режещия диск (външен)	210 мм
Отвор на режещия диск (вътрешен)	30 мм
Дебелина на режещия диск	1,2 мм
Брой на зъбите	40T
Макс. дълбочина на рязане на 90°	70 мм
Макс. дълбочина на рязане на 45°	45 мм
Размери на масата	480 x 540 мм
Изходен отвор за аспирация на прах	∅ 35 мм

15 ШУМ

Стойности на звуковото налягане измерени в съответствие с приложимия стандарт. (K=3)

Ниво на звуковото налягане LpA	90 дБ(А)
Ниво на звуковата мощност LwA	103 дБ(А)

ВНИМАНИЕ! Нивото на звуковото налягане може да превиши 85 дБ(А), в такъв случай трябва да носите индивидуални предпазни средства за слуха (антифони).

16 ГАРАНЦИЯ

В съответствие със законовите разпоредби този продукт има гаранционен срок 36 месеца, който влиза в сила от датата на покупка на първия потребител.

- Тази гаранция покрива всички дефекти на материали и производствени дефектни, но не включва: батерии, зарядни устройства, дефектни части вследствие на нормално износване и изтриване като лагери, четки, кабели и щепсели или аксесоари като свредла, накрайници за пробивни инструменти, режещи дискове и т.н., повреди и дефекти произтичащи от неправилна употреба, злополуки или направени промени, нито транспортните разходи.

- Повреди и/или дефекти произтичащи от неправилно употреба не се обхващат от тези гаранционни условия.

- Освен това не носим никаква отговорност за телесни наранявания произтичащи от неправилната употреба на инструмента.

- Ремонти могат да бъдат извършвани само от упълномощен потребителски сервисен център за електроинструменти.

- Можете да получите допълнителна информация на номер 00 32 3 292 92 90.

- Всички транспортни разходи ще бъдат поети от потребителя, освен ако писмено не е договорено друго.

- В същото време, не могат да се предявяват претенции по гаранцията, ако повредата на уреда е вследствие от пренебрегване на техническото обслужване или претоварване.

- От гаранцията категорично се изключва повреда, която е в резултат от проникване на течност, много прах, преднамерена повреда (умишлена или поради тотално безгрижие), неподходящо използване (използване за цели, за които уредът не е подходящ), некомпетентно използване (напр. неспазване на инструкциите в ръководството), некомпетентен монтаж, гръмотевичен удар, неправилно напрежение. Този списък не е изчерпателен.

- Приемането на гаранционни претенции никога не може да доведе до удължаване на гаранционния срок, нито до започване на нов гаранционен срок в случай на замяна на устройство.

- Устройствата или детайлите, които са заменени съобразно гаранционните условия, спедователно остават собственост на Varo NV.

- Ние си запазваме правото да отхвърлим всяка претенция, в случай че покупката не може да бъде проверена или, когато е ясно, че продуктът не е поддържан правилно. (почистване на вентилационните отвори, редовна поддръжка на карбоновите четки,...)

- Съхранявайте фактурата за покупката като доказателство за датата, на която е направена тя.

- Трябва да върнете недемонтирания инструмент на продавача в приемливо чисто състояние, в оригиналното му лято куфарче, ако устройството има такова, придружавано от доказателството за покупката.

17 ОКОЛНА СРЕДА

За случаите когато машината се нуждае от смяна на части след продължителна употреба, същите да не се изхвърлят в кофите за битови отпадъци, а да се изхвърлят по екологично съобразен начин.

Електротехническите продукти за брак да не се изхвърлят заедно в кофите за домакински отпадъци. Същите да се рециклират, ако има съоръжения за това. За повече подробности по препоръките за рециклиране да се направи запитване до местните власти или до.

VARO N.V. – Vic. Van Rompuy N.V. Joseph Van Instraat 9 – BE2500 Lier – Белгия декларират, че

Продукт:

е в съответствие с основните изисквания и други съответни разпоредби на приложимите Европейски директиви, базирани върху прилагането на Европейските хармонизирани стандарти. Всяка неупълномощена модификация на апарата анулира тази декларация.

Европейски директиви (включително техните промени към датата на подписване, ако са приложими):

2011/65/EU

2014/30/EC

2006/42/EC

Европейски хармонизирани стандарти (включително техните промени към датата на подписване, ако са приложими):

EN62841-1:2015

EN62841-3-1:2014

EN55014-1:2017

EN55014-2:2015

Съхранител на техническата документация: Филип Ванкеркхов, VARO – Vic. Van Rompruy N.V.

Долуподписаният действа от името на Изпълнителния директор на компанията,

Mertens Ludo

Ludo Mertens

Регулационни въпроси – мениджър по съответствията 28/10/2021, Lier - Belgium
