Tuotetyyppi	Langaton pöytäpyörösaha
Merkki	PowerPlus
Malli	POWDP2580
Pöydän mitat	480 x 540 mm
Paino	14,8 kg
Akun jännite	40 V
Tyhjäkäyntinopeus	3800 min⁻¹
Sahanterän halkaisija	210 mm
Terän reikä	30 mm
Terän paksuus	1,2 mm
Hammasluku	40
Suurin leikkaussyvyys 90°:ssa	70 mm
Suurin leikkaussyvyys 45°:ssa	45 mm
Pölynimuliitäntä	∅ 35 mm
Virtalähde	Litiumioniakku (ei sisälly)
Suojausluokka	III
Äänenpainetaso LpA	88 dB(A)
Äänitehotaso LwA	101 dB(A)
Takuu	36 kuukautta
Tärkeimmät toiminnot	Pitkittäis-, poikittais- ja viistoleikkaukset, säädettävä viistokulma 0°–45°; rinnakkais- ja poikittaistuki; pölynpoisto
Huolto ja puhdistus	Puhdista ilmanvaihtoaukot, tarkista ruuviliitokset, vaihda kulunut pöytäinsertti
Turvallisuus	Teränsuojus, työntötappi, erotin; hätäpysäytys; takaiskunsuojaus
Varaosat ja korjattavuus	Sahanterä, pöytäinsertti, erotin, työntötappi; korjaus valtuutetussa huollossa
Yleistä tietoa	Käyttö: massiivipuu, laminaatti, lastulevy, vaneri. Älä käytä metallille tai kivelle.

Usein kysytyt kysymykset - POWDP2580 PowerPlus

Kuinka vaihdan sahanterän?

Ennen toimenpiteitä irrota akku. Käytä suojakäsineitä. Säädä terä maksimikorkeuteen. Poista suojus, pöytäinsertti ja erotin. Irrota terän ruuvi (15) kuusioavaimilla (30) ruuvista ja (31) akselista vastapainetta varten. Käännä ruuvia terän pyörimissuuntaan. Irrota ulompi laippa ja vanha terä. Puhdista laippa, asenna uusi terä pyörimissuunta huomioiden, asenna sitten kaikki suojukset takaisin.

Mitä akkua käyttää?

Käytä vain PowerPlus-laturin kanssa yhteensopivia litiumioniakkuja. Nimellisjännite 40 V. Akku ei sisälly sahaan. Lataa vain mukana toimitetulla tai valmistajan suosittelemalla laturilla.

Kuinka säädän leikkaussyvyyden?

Kääntökampia (8) säätämällä terän korkeus. Kääntää vastapäivään laskeaksesi, myötäpäivään nostaaksesi leikkaussyvyyttä. Suurin syvyys 90°:ssa 70 mm, 45°:ssa 45 mm.

Mitä materiaaleja voin leikata?

Tämä laite on suunniteltu massiivipuun, laminaatin, lastulevyn, vanerin ja muiden puupohjaisten materiaalien leikkaamiseen. Älä käytä sopimattomia teriä (esim. pikateräs). Älä leikkaa metallia, kiveä tai pyöreitä materiaaleja. Sopii ei-ammattimaiseen käyttöön.

Kuinka käytän rinnakkaisohjainta pitkittäisleikkaukseen?

Asenna rinnakkaistuki (7) ohjauskiskoon (29). Säädä leikkausleveys viivaimen avulla. Kiristä epäkeskivipu (12). Aseta työkappale tukia vasten ja työnnä sitä tasaisesti terää kohti. Käytä työntötappia (3), jos etäisyys tuen ja terän välillä on alle 150 mm.

Kuinka puhdistan sahan?

Irrota akku. Käytä harjaa tai imuria sahanpurun poistamiseen ilmanvaihtoaukoista ja kotelosta. Älä koskaan käytä vettä tai liuottimia. Pyyhi työkalu kostealla liinalla. Tarkista ruuviliitokset säännöllisesti ja kiristä tarvittaessa.

Mitkä ovat tärkeimmät turvalaitteet?

Teränsuojus (2) on aina oltava paikallaan ja toimittava vapaasti. Erotin (5) estää takaiskut. Työntötappi (3) suojaa käsiä kapeissa leikkauksissa. Käytä aina suojalaseja ja pölynaamaria. Kuulosuojaimet suositeltavia (melu > 85 dB).

Kuinka säädän viistoleikkauskulman?

Löysää lukitusvipu (9). Kääntökampi (8) kallistaa terää 0°–45°. Käytä kulma-asteikkoa säätöön. Kiristä vipu uudelleen. Viistoleikkauksissa aseta rinnakkaistuki kallistuksen vastakkaiselle puolelle.

Mitä tehdä takaiskun sattuessa?

Takaisku tapahtuu jos työkappale juuttuu. Vältä: seiso aina terän sivulla, käytä ohjainta, älä pakota leikkausta, tue pitkät kappaleet. Jos takaisku tapahtuu, vapauta kytkin heti ja irrota akku.

Kuinka saha varastoidaan?

Irrota akku. Säilytä työkalu kuivassa ja jäätymättömässä paikassa, lasten ulottumattomissa. Käytä poikittaistuelle, työntötapille ja avaimille tarkoitettuja säilytyspaikkoja. Älä jätä laitetta valvomatta käytön jälkeen.

KÄYTTÖOHJE POWDP2580 PowerPlus

12.2 Gerät reinigen....19

5.1 Työskentelyalue....5

5.2 Sähköturvallisuus....6

5.3 Henkilöturvallisuus....6

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö....6

5.5 Akkutyökalun huolellinen käsittely ja käyttö....7

5.6 Huolto 7

6 LISÄTURVALLISUUSOHJEITA 7

6.1 Suojusta koskevat varoitukset....7

6.2 Leikkuutoimenpiteitä koskevat varoitukset....8

6.3 Takaisiniskun syyt ja sitä koskevat varoitukset....8

6.4 Pöytäsahan käyttötoimenpiteitä koskevat varoitukset....9

8.1 Sahanterän suojus....10

8.2 Työntökapula....10

9 PURKAMINEN JA KOKOAMINEN....10

9.1 Pöytäsahan asettaminen pystyasentoon (kuva 1, 2a-b)....10

9.2 Pöydän jatko-osan asentaminen/vaihtaminen (kuva 3a-b)....10

9.3 Jakajan asentaminen/vaihtaminen (kuva 4-8)....11

9.4 Sahanterän suojuksen asentaminen/vaihtaminen (kuva 9)....11

9.5 Sahanterän asennus/vaihto (kuva 10)....11

9.6 Irto-osien säilytys (kuva 1)....12

9.7 Pölynpoistajan liitäntä (kuva 11, 12a-b)....12

9.7.1 Pölyn poistaminen märkä-kuivaimurilla (kuva 11)....12

9.7.2 Pölyn poistaminen imujärjestelmällä ja pölynpoiston sovitinsarjalla....12

10 KÄYTTÖ 12

10.1 Akun lataaminen 12

10.1.1 Latauksen merkkivalot (kuva 20b)....13

10.2 Akun varauskyvyn ilmaisin (kuva 20a)....13

10.3 Akun asettaminen paikoilleen ja irrottaminen (kuva 21a – 21b)....13

10.4 Ennen laitteen käynnistämistä!....14

10.5 Käyttöosat 14

10.5.1 On/off-kytkin (kuva 13) 14

10.5.2 Sahaussyvyys/korkeus (kuva 14)....14

10.5.3 Rinnakkaisrajoitin 14

10.5.4 Sahausleveys (kuva 15)....14

10.5.5 Sahausleveys (kuva 16)....14

10.5.6 Ristivaste (kuva 18)....15

10.5.7 Kulman asetus (kuva 14)....15

10.5.8 Sahauspöydän leveyden jatko-osan säätäminen (kuva 19)....15

11 SAHAUSTOIMINTO 16

11.1 Pitkittäissahaus (kuva 22) 16

11.1.1 Kapeiden työkappaleiden sahaus (kuva 23)....16

11.1.2 Erittäin kapeiden työkappaleiden sahaus (kuva 24)....16

11.2 Viistosahaus (kuva 25)....16

11.3 Katkaisusahaus (kuva 26)....17

12 PUHDISTUS JA HUOLTO 17

12.1 Puhdistus ja kunnossapito....17

12.2 Laitteen puhdistaminen....17

13 SÄILYTYS, KULJETUS 18

13.1 Säilytys....18

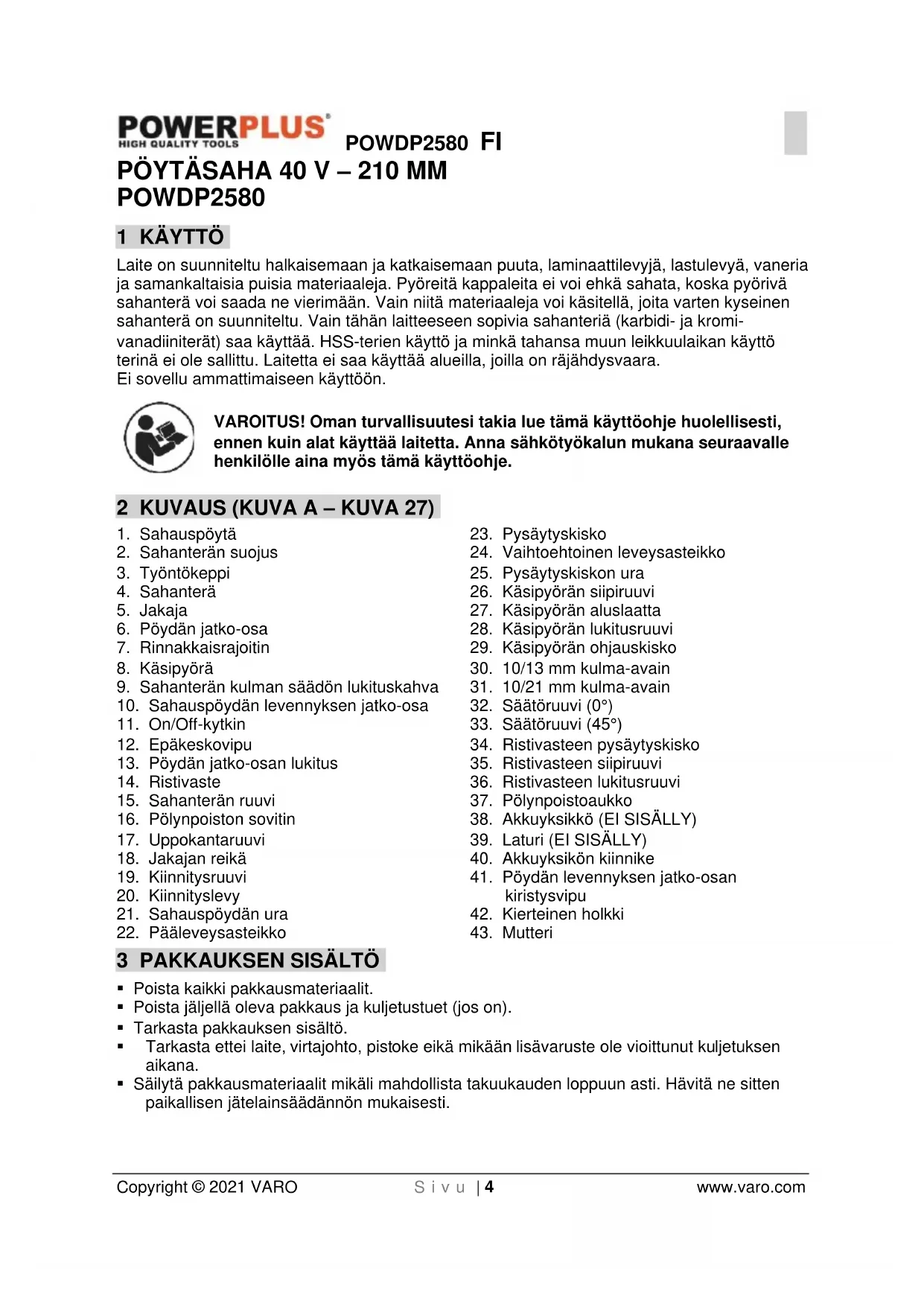

Laite on suunniteltu halkaisemaan ja katkaisemaan puuta, laminaattilevyjä, lastulevyä, vaneria ja samankaltaisia puisia materiaaleja. Pyöreitä kappaleita ei voi ehkä sahata, koska pyörivä sahanterä voi saada ne vierimään. Vain niitä materiaaleja voi käsitellä, joita varten kyseinen sahanterä on suunniteltu. Vain tähän laitteeseen sopivia sahanteriä (karbidi- ja kromivanadiiniterät) saa käyttää. HSS-terien käyttö ja minkä tahansa muun leikkuulaikan käyttö terinä ei ole sallittu. Laitetta ei saa käyttää alueilla, joilla on räjähdysvaara.

Ei sovellu ammattimaiseen käyttöön.

VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje.

2 KUVAUS (KUVA A - KUVA 27)

1. Sahauspöytä
2. Sahanterän suojus
3. Työntökeppi
4. Sahanterä
5. Jakaja
6. Pöydän jatko-osa
7. Rinnakkaisrajoitin
8. Käsipyörä
9. Sahanterän kulman säädön lukituskahva
10. Sahauspöydän levennyksen jatko-osa
11. On/Off-kytkin
12. Epäkeskovipu
13. Pöydän jatko-osan lukitus
14. Ristivaste
15. Sahanterän ruuvi
16. Pölynpoiston sovitin
17. Uppokantaruvi
18. Jakajan reikä
19. Kiinnitysruuvi
20. Kiinnityslevy
21. Sahauspöydän ura

22. Pääleveysasteikko

23. Pysäytyskisko

24. Vaihtoehtoinen leveysasteikko
25. Pysäytyskiskon ura
26. Käsipyörän siipiruuvi
27. Käsipyörän aluslaatta
28. Käsipyörän lukitusruuvi
29. Käsipyörän ohjauskisko
30. 10/13 mm kulma-avain
31. 10/21 mm kulma-avain
32. Säätöruuvi (0°)
33. Säätöruuvi (45°)
34. Ristivasteen pysäytyskisko
35. Ristivasteen siipiruuvi
36. Ristivasteen lukitusruuvi
37. Pölynpoistoaukko
38. Akkuyksikkö (EI SISÄLLY)
39. Laturi (EI SISÄLLY)
40. Akkuyksikön kiinnike
41. Pöydän levennyksen jatko-osan kivistysvipu
42. Kierteinen holkki
43. Mutteri

3 PAKKAUKSEN SISÄLTÖ

■ Poista kaikki pakkausmateriaalit.
- Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
- Tarkasta pakkauksen sisältö.
Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.
- Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti.

VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!

Johdoton pöytäsaha

Sahanterän suojus

Työntökeppi

Jakaja

Rinnakkaisrajoitin

Ristivaste

Poistolaitteen sovitin

10/13 mm kulma-avain

10/21 mm kulma-avain

Imuletku

Käyttöohje

Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.

4 SYMBOLIT

Tässä käyttöoppaassa ja koneessa käytetään seuraavia symboleita:

	Henkilö- sekä laitevahinkovaara.		Lue ohjekirja ennen käyttöä.
	Noudattaa voimassa olevien eurooppalaisten direktiivien turvallisuusstandardeja.		Käytä kuulosuojaimia.
	Käytä silmäsuojaimia.		Pidä kädet etäällä teristä. Älä koske teriin, kun käynnistät tai käytät laitetta.
	Käytä hengityssuojainta pölyisissä paikoissa!		Luokan II kone – kaksoiseristetty – maadoitettua pistorasiaa ei tarvita.
	Ympäristölämpötila korkeintaan 40 °C (vain akku).		Älä altista laturia eikä akkua vedelle.
	Käytä akkua ja laturia vain suljetuissa tiloissa.		Akkua tai laturia ei saa polttaa.

5 YLEISET TURVALLISUUSOHJEET

Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana "sähkötyökalu" tarkoittaa sähköverkkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.

5.1 Työskentelyalue

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.
• Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
• Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laitteen hallinnan.

5.2 Sähköturvallisuus

Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.

• Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.
• Vältä koskemasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, kun olet itse maadoitettu.
• Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.
• Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.
• Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksvtyn jatkojohdon käyttö pienentää sähköiskun vaaraa.
• Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojiattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

5.3 Henkilöturvallisuus

- Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen kävtössä voi aiheuttaa vakavia tapaturmia.

- Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.

- Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on asennossa OFF (0), ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.

- Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta yoi aiheuttaa tapaturmia ollessaan kiinnitettnä pyörivään laitteen osaan.

- Älä yliarvioi taitojasi. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.

- Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.

- Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.

5.4 Sähkölaitteiden huolellinen käsittely ja käyttö

• Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan tvökalun kävtöllä työskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.
• Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on koriattava.
• Irrota pistotulppa pistorasiasta, ennen kuin teet laitteelle asetuksia, vaihdat lisävarusteita tai asetat laitteen syrjään. Näiden varotoimenpiteiden ansiosta laite ei päse tahattomasti kävnnistymään.

- Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.

- Huolla laitetta huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai sillä tavoin viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.

- Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.

- Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tälle tietylle laitetyypille on ohjeistettu käytettäväksi. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.

5.5 Akkutyökalun huolellinen käsittely ja käyttö

- Lataa vain valmistajan määrittelemällä laturilla. Yhdelle akulle sopiva laturi saattaa aiheuttaa toisentyyppisen akun kanssa tulipaloriskin.

- Käytä työkaluja vain erityisesti niille tarkoitettujen akkujen kanssa. Muiden akkujen käyttö saattaa aiheuttaa loukkaantumis- tai tulipaloriskin.

- Kun akkua ei käytetä, pidä se kaukana muista metalliesineistä, kuten paperiklipseistä, kolikoista, avaimista, niiteistä, ruuveista tai muista pienistä metalliesineistä, joiden välisiin liitäntäkohtiin saattaa muodostua yhteys. Akkunapojen oikosulku saattaa aiheuttaa tulipalon tai palovamman.

- Väärinkäytön aikana akusta saattaa valua nestettä; vältä kosketusta nesteen kanssa. Jos joudut vahingossa kosketuksiin nesteen kanssa, huuhtele vedellä. Jos nestettä joutuu silmiin, ota yhteys lääkäriin. Akusta valuva neste voi aiheuttaa ärsytystä tai palovammoja.

- Älä käytä vioittunutta tai muokattua akkua tai työkalua. Vioittuneet tai muokatut akut saattavat toimia odottamattomalla tavalla aiheuttaen tulipalon, räjähdyksen tai loukkaantumisen.

- Älä altista akkua tai työkalua tulelle tai liian korkealle lämpötilalle. Altistuminen tulelle tai yli 130 °C lämpötilalle voi aiheuttaa räjähdyksen.

- Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeissa ilmoitettujen lämpötilojen ulkopuolella. Virheellinen tai ilmoitettujen lämpötilojen ulkopuolella tehty lataus voi vahingoittaa akkua ja lisätä tulipaloriskiä.

5.6 Huolto

- Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.

6 LISÄTURVALLISUUSOHJEITA

6.1 Suojusta koskevat varoitukset

- Pidä suojukset aina paikoillaan. Suojusten on oltava työskentelyjärjestyksessä ja oikein asennettu.

- Käytä aina sahanterän suojusta ja halkaisuveistä kaikkiin läpileikkaustoimenpiteisiin.

- Kiinnitä suojusjärjestelmä välittömästi uudelleen toimenpiteen suorittamisen jälkeen (kuten uudelleensahaus), joka vaatii suojuksen, halkaisuveitsen poistamista.

- Varmista, että sahanterä ei koske suojusta, halkaisuveistä tai työkappaletta, ennen kuin katkaisin kytketään päälle.

- Säädä halkaisuveitsi tässä käyttöoppaassa kuvatulla tavalla.

- Jotta halkaisuveistä voidaan käyttää, se on kiinnitettävä työkappaleeseen.

- Käytä halkaisuveitsen kanssa asianmukaista sahanterää.

6.2 Leikkuutoimenpiteitä koskevat varoitukset

Älä koskaan aseta sormiasi tai käsiäsi sahanterän läheisyyteen tai sen suuntaisesti.

• Syötä työkappale sahanterään tai leikkuriin vain pyörimissuunnan vastaisesti.
• Älä koskaan käytä kulmamittaa työkappaleen syöttämiseen halkaistessasi sitä, äläkä käytä halkaisuvastetta, sillä pituus pysähtyy, kun poikkileikkaus tehdään kulmamitalla.
• Kun teet halkaisutoimenpiteitä, käytä työkappaleen syöttövoimaa aina vasteen ja sahanterän välillä. Käytä työntökapulaa, kun vasteen ja sahanterän etäisyys on alle 150 mm, ja työntöpysäytintä, kun etäisyys on alle 50 mm.
• Käytä vain valmistajan toimittamaa tai ohjeiden mukaan valmistettua työntökapulaa.
• Älä koskaan käytä vioittunutta tai haljennutta työntökapulaa.
• Älä koskaan tee mitään toimenpiteitä "käsivaralla". Käytä aina joko halkaisuvastetta tai kulmamittaa työkappaleen ohjaamiseksi ja sijoittamiseksi.
• Älä koskaan ojentaudu pyörivän sahanterän päälle tai ympärille.
• Käytä ylimääräistä työkappaletukea sahapöydän takana ja/tai sivuilla pitääksesi pitkät ja/tai leveät työkappaleet vakaina.
• Syötä työkappaletta tasaisella vauhdilla. Älä taita tai väännä työkappaletta. Jos työkappale jää jumiin, sammuta työkalu välittömästi, irrota pistoke pistorasiasta ja poista jumiin jäänyt osa.
• Älä poista leikkuusta jääviä osia sahan pyöriessä.
• Käytä lisävastetta kosketuksissa pöydän yläosan kanssa, kun halkaiset alle 2 mm paksuja työkappaleita.

6.3 Takaisiniskun syyt ja sitä koskevat varoitukset

Takaisinisku on työkappaleen äkkinäinen reaktio, joka aiheutuu puristuksiin jääneestä tai jumiutuneesta sahanterästä tai työkappaleen leikkuun väärinkohdistetusta linjasta sahanterään nähden tai kun työkappaleen osa jää kiinni sahanterän ja halkaisuvasteen tai muun kiinteän osan väliin.

Takaisiniskun aikana käy useimmiten niin, että sahanterän takaosa nostaa työkappaleen pöydältä ja kappale sinkoutuu kohti laitteen käyttäjää.

Takaisinisku on tulosta sahan väärinkäytöstä ja/tai virheellisistä käyttötoimenpiteistä tai -olosuhteista, ja se voidaan estää ottamalla huomioon alla annetut varotoimenpiteet.

• Älä koskaan seiso suorassa linjassa sahanterän kanssa. Pidä kehosi aina samalla puolella sahanterää kuin vaste.
• Älä koskaan ojentaudu sahanterän yli tai sen taakse vetääksesi tai tukeaksesi työkappaletta.
• Älä koskaan pidä kiinni ja paina työkappaletta, jota leikataan pyörivässä sahanterässä.
• Kohdista vaste samansuuntaisesti sahanterän kanssa.
• Ohjaa työkappale paininkamman avulla pöytää ja vastetta vasten, kun teet muita kuin läpileikattavia leikkuutöitä, kuten esimerkiksi uudelleensahausta.
• Ole erittäin varovainen, kun leikkaat koottujen työkappaleiden "sokeita" alueita.
• Tue leveitä paneeleita minimoidaksesi sahanterän puristumisen ja takaisiniskun.
• Ole erittäin varovainen, kun leikkaat työkappaletta, joka on vääntynyt, solmussa, käyristynyt tai jossa ei ole suoraa kulmaa jonka avulla sitä voi ohjata kulmamitalla tai vastetta vasten.
• Älä koskaan leikkaa yhtä työkappaletta enempää, pysty- tai vaakasuuntaisesti pinottua.
• Kun käynnistät sahan uudelleen sahanterän ollessa kiinni työkappaleessa, keskitä sahanterä uurrokseen niin, että sahan hampaat eivät koske materiaalia.
• Säilytä sahanterät puhtaina, terävinä ja riittävästi varusteltuina. Älä koskaan käytä vääntyneitä sahanteriä tai sahanteriä, joiden hampaat ovat haljenneet tai menneet rikki.

6.4 Pöytäsahan käyttötoimenpiteitä koskevat varoitukset

• Sammuta pöytäsaha ja irrota akkuyksikkö aina ennen pöydän jatko-osan irrottamista, sahanterän vaihtamista, tai tehdessäsi säätötoimintoja halkaisuveitseen tai sahanterän suojukseen, ja kun laite jätetään vartioimatta.
• Älä koskaan jätä pöytäsahaa käyntiin vartioimatta. Sammuta se ja jätä laite vasta, kun se on täysin pysähtynyt.
• Sijoita pöytäsaha hyvin valaistulle ja tasaiselle alueelle, jossa voit varmistua jalkojen hyvästä asennuksesta ja vakaudesta. Laite tulisi asentaa alueelle, jossa on tarpeeksi tilaa työkappaleen helpolle käsittelylle.
• Puhdista ja poista sahapöly säännöllisesti sahapöydän alta ja/tai pölynkeräyslaitteesta.
• Pöytäsaha on kiinnitettävä.
• Poista työkalut, puuhake jne. pöydältä ennen kuin kytket pöytäsahan päälle.
• Käytä aina oikeankokoisia ja -muotoisia sahanteriä (timantti vs. pyöreä) tuurnan aukoille.
• Älä koskaan käytä vioittuneita sahanterän kiinnitysosia, kuten laippoja, sahanterän aluslevviä, pultteja tai muttereita.
• Älä koskaan seiso pövtäsahan päälleäläkä käytä sitä astinlautana.
• Varmista, että sahanterä on asennettu niin, että se pyörii oikeaan suuntaan. Älä käytä pöytäsahassa hiomalaikkoja, teräsharjoja tai hiontakiekkoja.

Käytä vain koneeseen sopivia akkuja ja latureita.

7.1 Akut

• Älä vritä koskaan mistään svystä avata.
• Älä varastoi tiloissa, joissa lämpötila voi vlittää 40 °C.
  ■ Lataa vain 4 °C - 40 °C ympäristölämpötilassa.
• Säilytä akut viileässä ja kuivassa tilassa (5-20 °C). Älä koskaan säilytä akkuja lataamattomina.

- Li-ion-akkujen sähkövaraus on parasta purkaa säännöllisesti ja Iadata ne uudelleen (vähintään 4 kertaa vuodessa). Pitkään varastoitaessa Li-ion-akun ihannelataus on 40 %.

- Akkuja hävitettäessä noudata kohdassa "Ympäristön suoieleminen" annettuia ohjeita.

- Älä aiheuta oikosulkuja. Jos liitäntä tehdään positiivisen (+) ja negatiivisen (-) liittimen välillä suoraan tai tapahtuu vahingossa kosketus metalliesineisiin, akkuun tulee oikosulku ja voimakas virta virtaa ja saa aikaan lämmön kehittymistä, mistä voi olla seurauksena kotelon halkeaminen tai tulipalo.

- Ei saa kuumentaa. Jos akkuja kuumennetaan yli 100 °C, tiivisteet ja eristeet ja muut muovikomponentit voivat vioittua ja seurauksena voi olla akkunesteen vuoto ja/tai sisäinen oikosulku, joka saa aikaan lämmön kehittymistä ja aiheuttaa halkeamia tai tulipalon. Älä myöskään hävitä akkuja polttamalla. Siitä voi olla seurauksena räjähdys ja/tai vakava palaminen.

- Äärimmäisissä olosuhteissa voi tapahtua akun vuotaminen. Jos huomaat nestettä akun päällä, toimi seuraavasti:

- Pyyhi neste pois huolellisesti pyvhkeellä. Vältä ihokosketusta.

– Iho- tai silmäkosketuksessa noudata alla olevia ohjeita:

√ Huuhtele välittömästi vedellä. Neutralisoi miedolla hapolla kuten sitruunamehulla tai etikalla.

√ Silmäkosketuksessa huuhtele huolellisesti puhtaalla vedellä vähintään 10 minuuttia. Hakeudu lääkärinhojoiton.

Tulipalon vaara! Vältä oikosulkua irrotetun akun liitännöissä. Akkua ei saa polttaa.

7.2 Laturi

• Älä yritä koskaan ladata ei ladattavia akkuja.
• Vaihdata vialliset johdot välittömästi.
• Älä altista vedelle.
• Älä avaa laturia.
• Älä lävistä laturia.
• Laturi on tarkoitettu vain sisäkäyttöön.

8 SUOJAVARUSTEET

8.1 Sahanterän suojus

Sahanterän suojus (2) suojaa käyttäjää koskemasta vahingossa sahanterään ja lentäviltä kappaleilta. Sahanterän suojuksen on pysyttävä aina paikoillaan käytön aikana.

8.2 Työntökapula

Työntökapula (3) toimii käden jatkeena ja suojelee käyttäjää koskemasta vahingossa sahanterään. Työntökapulaa on aina käytettävä, kun väli vasteen ja sahanterän välillä on alle 120 mm.

9 PURKAMINEN JA KOKOAMINEN

Varoitus: Irrota akkuyksikkö aina ennen minkään laitteeseen kohdistuvan säätötoiminnon suorittamista!

• Pura pöytäsaha pakkauksestaan ja tarkasta sen kunto mahdollisten kuljetusvaurioiden varalta.
• Laite on asennettava paikkaan, missä se seisoo tukevasti paikallaan, esim. työpenkin päälle, tai se voidaan pultata kiinni kestävään alustaan.
• Kaikki suojukset ja suojalaitteet tulee kiinnittää luotettavasti paikalleen ennen laitteen käynnistämistä.
• Sahanterän tulee päästä liikkumaan vapaasti.
• Sahattaessa jo aikaisemmin työstettyä puuta, tarkkaile ulkopuolisia kohteita, kuten nauloja, ruuveja jne.
• Varmista ennen On/Off-kytkimen käyttöä, että sahanterä on kiinnitetty oikein ja laitteen liikkuvat osat liikkuvat esteettömästi.

Huomio: Jos osia puuttuu, ota yhteys jälleenmyyjääsi.

9.1 Pöytäsahan asettaminen pystyasentoon (kuva 1, 2a-b)

• Aseta pölynpoiston sovitin (16) koneen takaosaan. Tehdäksesi tämän, poista uppokantaruuvi (17) ja paina pölynpoiston sovitin (16) pölynpoistoaukkoon (37). Kiinnitä pölynpoisto sovitin (16) ja pölynpoistoaukko (37) uppokantaruuvilla (17).
• Tärkeää! Kaksi kulma-avainta (30, 31) voidaan siirtää sivuun alemman sahanterän suojuksen puolelta (katso kuva 1). Pidä nämä kulma-avaimet lähettyvillä pöydän jatko-osan (6) ja jakajan (5) asentamiseksi.

9.2 Pöydän jatko-osan asentaminen/vaihtaminen (kuva 3a-b)

- Pöydän jatko-osa on vaihdettava jos se on vaurioitunut tai viallinen mahdollisten tapaturmien välttämiseksi.

- Irrota sahanterän suojus (2) (katso 9.4).

- Aseta toisen kulma-avaimen (30, 31) 10 mm puoli jatko-osan lukitukseen (13). Käännä pöydän jatko-osan lukitusta (13) vastapäivään kulma-avaimella pöydän jatko-osan irrottamiseksi.

• Irrota viallinen pöydän jatko-osa (6).
• Sovita vaihdettava pöydän jatko-osa paikalleen toimimalla päinvastaisessa järjestyksessä.

9.3 Jakajan asentaminen/vaihtaminen (kuva 4-8)

• Irrota sahanterän suojus (2) ja pöydän jatko-osa (6) (katso 9.4, 9.2).
• Aseta terä (4) suurimmalle sahaussyvyydelle käsipyörää (8) käyttämällä, siirrä terä asentoon 0° ja lukitse paikalleen.
• Löysää kiinnitysruuvia (19) kunnes kiinnityslevyn (20) ja vastapäisen tukitason välinen rako on noin 5 mm. Huomio! Älä irrota kiinnityslevyä (20) kokonaan.
• Aseta jakaja (5) rakoon, paina alaspäin mahdollisimman syvälle ja kiinnitä paikalleen kiinnitysruuvilla (19). Varmista, että jakaja on asennettu suoraan, eikä se ole hutera..
• Jakajan (5) tulee sijaita keskellä ja linjassa kuvitteellisen linjan kanssa, joka jatkuu sahanterän (4) takaa. Tämä estää materiaalien kiinni jäämisen.
• Terän (4) ja jakajan (5) välisen raon tulee olla 5-8 mm (kuva. 7).
• Kiinnitä pöydän jatko-osa (6) ja sahanterän suojus (2) uudelleen paikalleen (katso 9.2, 9.4).

9.4 Sahanterän suojuksen asentaminen/vaihtaminen (kuva 9)

• Asenna sahanterän suojus (2) jakajaan (5) niin, että ruuvi sopii jakajassa olevaan reikään (18).
• Aseta sitten ruuvi sahanterän suojuksen (2) reiän (18) läpi ja kiristä se.
• Tärkeää! Ruuvin maksimi ruuvaussyvyys on tehdasasetus. Tämä takaa sahanterän suojuksen (2) vapaan liikkumisen.

Varoitus! Sahanterän suojuksen (2) täytyy aina laskeutua omalla painollaan työkappaleen päälle ennen sahauksen aloittamista.

9.5 Sahanterän asennus/vaihto (kuva 10)

Ennen sahanterän vaihtamista: Irrota ladattava akku laitteesta!

• Käytä työkäsineitä sahanterää vaihtaessasi mahdollisten vammojen ehkäisemiseksi.
• Aseta sahanterä (4) suurimmalle sahaussyvyydelle käsipyörää (8) käyttämällä.
• Poista sahanterän suojus, pöydän jatko-osa sekä jakaja (katso 9.4, 9.2, 9.3).
• Avaa ruuvi (15) kulma-avaimella (30) itse ruuvissa (15) ja toinen kulma-avaimella (31) moottoriakselissa vastapaineen lisäämiseksi.
  ■ Huomio! Kierrä ruuvia (15) sahanterän pyörimissuuntaan.
• Irrota ulkolaippa ja ota vanha sahanterä (4) pois sisälaipasta.
• Puhdista perälaippa huolellisesti ennen uuden terän asentamista.
• Asenna ja kiinnitä uusi sahanterä (4) päinvastaisessa järjestyksessä.
• Tärkeää! Huomioi pyörimissuunta. Hampaiden leikkauskulman on osoitettava pyörimissuuntaan päin eli eteenpäin (katso teräsuojuksessa oleva nuoli).
• Kiinnitä ja asenna jakaja, pöydän jatko-osa ja jakaja uudelleen (katso 9,3, 9.2, 9.4).
  Tarkista, että kaikki suojalaitteet ovat asennettu oikein paikalleen, ja että ne ovat hyvässä käyttökunnossa ennen sahan uudelleenkäyttöä.

Varoitus! Tarkista aina uuden terän vaihdettuasi, että sahanterän suojus (2) avautuu ja sulkeutuu vaatimusten mukaisesti. Tarkista myös, että sahanterä (4) liikkuu vapaasti sahanterän suojuksessa (2).

POWDP2580 FI

Varoitus! Tarkista aina uuden terän (4) vaihdettuasi, että se liikkuu vapaasti pöydän jatko-osassa (6), sekä kohtisuorassa, että 45° kulman asetusten mukaisesti.

Varoitus! Pöydän jatko-osa (6) on vaihdettava jos se on vaurioitunut tai viallinen (katso 9.2).

Varoitus! Uuden sahanterän (4) vaihto ja kohdistaminen tulee suorittaa oikein.

9.6 Irto-osien säilytys (kuva 1)

Kun ristivastetta (14), työntökeppiä (3) ja kahta kulma-avainta (30, 31) ei käytetä, voidaan ne säilyttää kuvassa 2. osoitetulla tavoin.

9.7 Pölynpoistajan liitäntä (kuva 11, 12a-b)

Pölynpoistajan liitäntä on pölynpoiston sovittimen kotelossa (16), sekä sahanterän suojuksessa (2).

9.7.1 Pölyn poistaminen märkä-kuivaimurilla (kuva 11)

• Märkä-kuivaimuria ei toimiteta laitteen mukana, ja se on saatavana lisävarusteena.
• Yhdistä märkä-kuivaimuri pölynpoiston sovittimen koteloon (16).

9.7.2 Pölyn poistaminen imujärjestelmällä ja pölynpoiston sovitinsarjalla.

- Tämä tuote on varustettu pölynpoiston sovitinsarjalla ja imuletkulla (a) sekä sovittimella (b), tai imujärjestelmällä.

• Avaa sahanterän suojuksen (2) kotelon (16) ruuvi ristipääruuvimeisselillä.
• Irrota kotelo (16) sahanterän suojuksesta (2).
  ■ Liitä sovitin (b) pölynpoiston sovittimen koteloon (16).
  ■ Liitä sahanterän suojus (2) ja sovitin (b) imuletkuun (a).
• Imujärjestelmä voidaan nyt liittää 100 mm halkaisijan sovittimeen (b).

10 KÄYTTÖ

10.1 Akun lataaminen

Tämän työkalun akut toimitetaan ongelmien välttämiseksi vain vähän ladattuina, joten ne on ladattava ennen ensimmäistä käyttöä.

Huom.: Akut eivät saa täyttä latausta ensimmäisellä latauskerralla. Anna laitteen latautua täysin useampi kerta. Akku tulee ladata vain sisätiloissa.

Normaalin käytön jälkeen tarvitaan noin 1 tunti latausaikaa, jotta akku olisi täysin ladattu. Akku lämpenee hiukan latauksen aikana, tämä on normaalia eikä se ole osoitus viasta. Älä aseta laturia erittäin kuumaan tai kylmään paikkaan. Paras paikka on huoneen lämpötilassa. Kun akku on täysin latautunut, irrota laturi virtalähteestä ja ota akku pois laturista.

Huom.:

• Anna akun jäähtyä täysin ennen lataamista.
• Tarkasta akku ennen lataamista, älä lataa halkeillutta tai vuotavaa akkua.

10.1.1 Latauksen merkkivalot (kuva 20b)

Yhdistä laturi virtalähteeseen:

• Kiinteästi palava vihreä: valmis lataamaan.
• Vilkkuva punainen: lataus käynnissä.
• Kiinteästi palava vihreä: ladattu.
• Kiinteästi palava vihreä ja punainen: akku tai laturi vaurioitunut.

Huom.: Ellei akku mene oikein paikoilleen, irrota se ja varmista, että akku on oikeanmallinen kyseiseen laturiin sen mukaan mitä on ilmoitettu laturin teknisissä tiedoissa. Älä lataa mitään muuta akkua tai akkua, joka ei sovi tukevasti laturiin.

1. Tarkasta laturi ja akku säännöllisesti niiden ollessa liitettyinä.
2. Irrota laturi ja irrota se akusta kun olet valmis.
3. Anna akun jäähtyä kokonaan ennen kuin käytät sitä.
4. Säilytä laturi ja akku sisätiloissa, poissa lasten ulottumattomista.

HUOM.: Jos akku on kuuma jatkuvan työkalussa käytön jälkeen, anna sen jäähtyä huoneen lämpötilaan ennen lataamista. Tämä pidentää akkujen kestoikää.

HUOM.: Irrota akku laturin jalustasta peukaloa tai sormia käyttäen, painaen akun vapautuspainike sisään ja vetämällä akku pois samanaikaisesti.

10.2 Akun varauskyvyn ilmaisin (kuva 20a)

Akussa on akun varauskyvyn ilmaisimet. Voit tarkastaa akun varauskyvyn painiketta painamalla (10). Ennen kuin käytät konetta, paina kytkimen laukaisinta tarkistaaksesi, onko akussa riittävästi latausta, jotta se toimii kunnolla.

Nämä 3 LED-valoa näyttävät akun varauskyvyn tason:

3 LEDiä palaa: Akku on täysin ladattu.

2 LEDiä palaa: Akku on 60% ladattu.

1 LED palaa: Akku on melkein tyhjä.

10.3 Akun asettaminen paikoilleen ja irrottaminen (kuva 21a - 21b)

• Pidä työkalua yhdellä kädellä ja akkua (38) toisella.
• Asennus: työnnä ja liu'uta akku akkuporttiin, varmista, että vapautussalpa akun takapuolella napsahtaa paikoilleen ja akku on kiinni ennen kuin aloitat toimintoa.
• Poista: Paina akun vapautussalpaa ja vedä akku ulos samalla kertaa.

Loukkaantumisvaara! Toiminnallisen vian ilmetessä paina välittömästi On/Off-kytkintä ja irrota akkuyksikkö.

10.4 Ennen laitteen käynnistämistä!

Loukkaantumisvaara! Laitetta saa käyttää ainoastaan, mikäli siinä ei havaita mitään vaurioita. Jos jokin osa on vaurioitunut, tulee se vaihtaa ennen laitteen uudelleen käyttöä.

Tarkista, että laite on turvallisessa käyttökunnossa:

• Tarkista, ettei näkyviä vaurioita ole havaittavissa.
• Tarkista, että kaiikki laitteen osat on asennettu oikein.
• Tarkista, että turvalaitteet toimivat oikein.
• Tarkista, että sahanterä liikkuu vapaasti.
• Tarkista, että kallistuskulman säätöruuvi on kiristetty.

10.5 Käyttöosat

10.5.1 On/off-kytkin (kuva 13)

Käynnistä saha kääntämällä kytkintä (11) ylöspäin. Odota, kunnes terä saavuttaa sen korkeimman pyörimisnopeutensa ennen sahauksen aloittamista. Sammuta laite uudelleen kytkimestä (11).

10.5.2 Sahaussyvyys/korkeus (kuva 14)

Kierrä käsipyörää (8) terän (4) asettamiseksi halutulle sahaussyvyydelle/korkeudelle.

Kierrä vastapäivään:

Pienempi sahaussyvyys.

Käännä myötäpäivään:

Suurempi sahaussyvyys.

10.5.3 Rinnakkaisrajoitin

Rinnakkaisrajoitinta (7) tulee käyttää puukappaleiden pitkittäissahauksessa.

10.5.4 Sahausleveys (kuva 15)

• Laitteen mukana toimitettavaa rinnakkaisrajoitinta (7) on käytettävä yhdessä pysäytyskiskon (23) kanssa ohuita materiaaleja leikattaessa (katso kuva 15a).
• Kiinnittääksesi pysäytyskiskon (23) rinnakkaisrajoittimeen (7), sinun tulee löysentää kaksi siipiruuvia (26). Pujota pysäytyskisko (23) uralla (25) lukitusruuveille (28) ja kiinnitä se käsipvörän aluslaatoilla (27) ja siipiruuveille (26).
• Rinnakkaisrajoitinta (7) tulee käyttää ilman pysäytyskiskoa (23) paksujen puukappaleiden pitkittäissahauksessa (katso kuva 15b). Tässä tapauksessa irrota lukitusruuvit (28), aluslaatat (27) ja siipiruuvit (26).

Varoitus! Käytettäessä pysäytyskiskoa (23), se tulee aina kiinnittää rinnakkaisrajoittimeen (7) sahanterän puolelle.

10.5.5 Sahausleveys (kuva 16)

• Rinnakkaisrajoitin (7) voidaan asentaa jommallekummalle puolelle sahauspöytää (1).
• Rinnakkaisrajoitin (7) on asennettava ohjainkiskoon (29) sahauspöydässä (1).
• Voit kiinnittää rinnakkaisrajoittimen (7) vaadittuun asentoon painamalla epäkeskovipua (12).

Kun sahauspöydän levennyksen jatko-osa (10) on vedetty sisään ja/tai leikattavan työkappaleen leveys on alle 25 cm:

Aseta rinnakkaisrajoitin (7) vaadittuun mittaan käyttämällä epäkeskovivun (29) pääleveysasteikkoa (22).

Kun sahauspöydän levennyksen jatko-osa (10) on pidennetty ja/tai leikattavan työkappaleen leveys on yli 25 cm:

• Aseta rinnakkaisrajoitin (7) 25 cm kulmaan pääleveysasteikkoa (22) käyttäen ja kiinnitä se epäkeskovivulla (12).
• Halutessasi suurentaa sahausleveyttä, säädä sahausleveys vetämällä sahauspöydän levennyksen jatko-osaa (10).
  Tarkista vaihtoehtoisen leveysasteikon (24) asetettu sahausleveys. Tärkeää! Varmistaaksesi, että vaihtoehtoisen leveysasteikon (24) sahausleveys on oikea, tulee rinnakkaisrajoitin (7) asettaa mittaan 25 cm pääleveysasteikossa (22).

Pituuspysäyttimen asetus (kuva 17)

• Pysäytyskiskoa (23) voidaan siirtää pitkittäissuunnassa työkappaleen kiinnijuuttumisen estämiseksi.
• Nyrkkisääntö Pysäyttimen takapää tulee kohti kuvitteellista linjaa, joka alkaa karkeasti terän keskeltä ja siirtyy kohti takaosan 45° kulmaa.
• Aseta haluttu sahausleveys:

○ Löysää siipiruuveja (26) ja työnnä pysäytyskiskoa (23) eteenpäin, kunnes se koskettaa kuvitteellista 45° linjaa.
o Kiristä siipiruuvit (26) uudelleen.

10.5.6 Ristivaste (kuva 18)

Ristivastetta (14) tulee käyttää työkappaleiden katkaisusahauksessa.

• Liu'uta ristivaste (14) sahauspöydän uraan (21).
• Löysää lukitusruuvia (36).
• Kierrä pysäytyskiskoa (34), kunnes nuoli osoittaa haluttuun kulmaan.
• Kiristä lukitusruuvi (36) uudelleen.
• Tarkista pysäytyskiskon (34) ja sahanterän (4) välinen etäisyys.

- Varoitus! Älä työnnä pysäytyskiskoa (34) liian pitkälle terää kohti. Pysäytyskiskon (34) ja terän (4) välisen etäisyyden on oltava noin 2 cm.

- Löysää tarvittaessa siipiruuveja (35) ja säädä pysäytyskiskoa (34).

■ Kiristä siipiruuvit (35) uudelleen.

10.5.7 Kulman asetus (kuva 14)

• Löysää lukituskahvaa (9) (katso kuva 14a).
• Säätääksesi sahanterän haluttuun kulmaan, paina käsipyörää (8), kunnes osoitin on linjassa kulma-asteikon halutun kulma-asetuksen kanssa.
• Varmista kulma kiristämällä lukituskuvaa (9) (katso kuva 14b).
• Sahanterän kulmasäädön äärirajaa voidaan tarvittaessa säätää 0° ja 45°. Tämän tehdäksesi säädä säätöruuveja (32) ja (33).

10.5.8 Sahauspöydän leveyden jatko-osan säätäminen (kuva 19)

• Sahauspöydän leveyden jatko-osaa (10) voidaan vetää ulospäin oikealle.
• Kiristysvivun (41) tulee osoittaa sahasta poispäin pöydän leveyden jatko-osan (10) liikuttamiseksi (katso kuva 19a)
• Lukitaksesi pöydän leveyden jatko-osan (10) määrättyyn asentoon, tulee kirstysvivun (41) osoittaa kohti sahaa (katso kuva 19b).
• Mikäli rinnakkaisrajoitinta käytetään sahauspöydän leveyden jatko-osan (10) ollessa levennettynä, tulee rinnakkaisrajoitin (7) asettaa mittaan 25 cm pääleveysasteikossa (22).

Vaara! Jos rinnakkaisrajoitinta (7) ei ole kiinnitetty oikein, voi tämä aiheuttaa takaisinpotkun.

Varoitus! Sahauspöydän leveyden jatko-osan ollessa levennettynä, varmista erityisesti, että työkappaleet ovat turvallisesti sahauspöydällä, eivätkä voi jäädä jumiin.

- Kiristysvivun (41) puristusvoimaa voidaan tarvittaessa säätää. Löysää mutteria (43) ja kierrä kierteistä holkkia (42) ulos- tai sisäänpäin kunnes haluttu puristusvoima on saavutettu. Kiristä tämän jälkeen kierteinen holkki (42) mutterilla (43).

11 SAHAUSTOIMINTO

Varoitus! Suosittelemme aina uuden säätötoimenpiteen jälkeen suorittamaan koesahauksen uusien asetuksien tarkastamiseksi.

Varoitus! Sahan käynnistämisen jälkeen, odota kunnes terä saavuttaa sen korkeimman pyörimisnopeutensa ennen sahauksen aloittamista.

Varoitus! Noudata äärimmäistä varovaisuutta sahauksen aloittamisessa!

Varoitus! Älä koskaan käytä laitetta ilman imu- ja poistotoimintoa.

Varoitus! Tarkasta ja puhdista imukanavat säännöllisesti.

11.1 Pitkittäissahaus (kuva 22)

• Pitkittäissahaus (tunnetaan myös nimellä halkaisu) on toiminto, missä käytät sirkkeliä puunsyiden mukaiseen sahaukseen. Paina työkappaleen toista reunaa rinnakkaisrajoitinta (7) vasten samalla kun sileä puoli on sahauspöytää (1) vasten. Suojuksen (2) täytyy aina laskeutua työkappaleen päälle. Älä koskaan sovita työasentoasi sahauksen mukaiseen linjaan pitkittäissahauksen aikana.
• Aseta rinnakkaisrajoitin (7) työkappaleen korkeuden ja halutun leveyden mukaisesti (katso 10.2.3).
• Käynnistä saha.
• Aseta kätesi (sormien ollessa kiinni toisissaan) tasaisesti työkappaleen päälle ja työnnä työkappaletta rinnakkaisrajoitinta (7) vasten ja terää (4) kohti.
• Ohjaa sivulta vasemmalla tai oikealla kädelläsi (riippuen rinnakkaispysäyttimen asennosta) vain niin pitkälle suojiksen etureunaan asti.
• Työnnä työkappale aina jakajan (5) pään läpi.
• Sahattu kappale jää sahauspöydälle (1), kunnes terä (4) palautuu alkuasentoonsa.
• Kiinnitä pitkät työkappaleet putoamista vastaan sahauksen loppupäässä (esim. käyttämällä rullatelinettä tms.).

11.1.1 Kapeiden työkappaleiden sahaus (kuva 23)

Varmista, että käytät työntökeppiä (3) suorittaessasi pitkittäissahauksia leveydeltään alle 150 mm työkappaleille. Työntökeppi toimitetaan sahan mukana! Vaihda kulunut tai vaurioitunut työntökeppi välittömästi.

11.1.2 Erittäin kapeiden työkappaleiden sahaus (kuva 24)

• Varmista, että käytät työntökappaletta suorittaessasi pitkittäissahauksia leveydeltään erittäin kapeille 50 mm ja alle oleville työkappaleille.
• Rinnakkaispysäyttimen alaohjainpuolta on parasta käyttää tässä tapauksessa.

11.2 Viistosahaus (kuva 25)

- Viistosahauksiin on aina käytettävä rinnakkaisrajoitin (7).

POWDP2580 FI

• Jos kallistat sahanterää (4) vasemmalle kulmaleikkauksessa, aseta rinnakkaisrajoitin (7) sahanterän (4) oikealle puolelle. Ohjaa työkappale sahanterän (4) ja rinnakkaisrajoittimen (7) väliin.
• Aseta terä (4) haluttuun kulmaan (katso 10.2.7).
• Aseta rinnakkaisrajoitin (7) työkappaleen korkeuden ja halutun leveyden mukaisesti (katso 10.5.3).
• Suorita sahaus työkappaleen leveyden mukaisesti (katso 11.1.1, 11.1.2).

11.3 Katkaisusahaus (kuva 26)

• Liu'uta ristivaste (14) yhteen urista (21) sahauspöydässä ja säädä haluttuun kulmaan (katso 10.5.6). Paina työkappaletta huolellisesti ristivastetta (14) vasten.
• Käynnistä saha.
• Työnnä ristivastetta (14) ja työkappaletta eteenpäin terää kohti sahauksen suorittamiseksi.

Varoitus! Pidä aina kiinni työkappaleen ohjatusta osasta.

• Älä koskaan pidä kiinni sahattavasta osasta.
• Työnnä ristivastetta (14) eteenpäin, kunnes työkappale on katkaistu koko matkalta.
• Sammuta saha uudelleen. Älä irrota katkaistua osaa ennen kuin terä on pysähtynyt kokonaan.

12 PUHDISTUS JA HUOLTO

12.1 Puhdistus ja kunnossapito

Ennen jokaista käyttöä

Mitä?	Kuinka?
Tarkasta sahanterä ja varmista, että se on asetettu ja kiinnitetty paikoilleen oikein.	Sahanterän vaihtaminen.
Tarkasta onko sahanterän suojakotelossa lastuja/sahanpurua. Poista lastut tarvittaessa.	Käytä paineilmaa puhaltamaan lastut/pöly pois tai käytä harjaa.
Säännöllisesti ja käyttöolosuhteiden mukaan
Mitä?	Kuinka?
Ruuviliitännät.	Tarkasta kaikki ruuviliitännät ja kiristä tarvittaessa.
Puhdista tuuletusaukot moottorin päällä ja poista pöly.	Irrota lastut/pöly imurilla tai harjalla.

12.2 Laitteen puhdistaminen

Sähköiskun vaara! Älä roiskuta koskaan vettä tai altista laitetta vedelle. Älä käytä koskaan puhdistusaineita tai liuottimia puhdistuksessa. Ne voivat vioittaa laitetta niin, että sitä ei voi enää korjata. Kemikaalit voivat syövyttää muoviosia.

Varovainen käsittely ja säännöllinen puhdistus varmistavat, että laite pysyy toimintakunnossa ja toimii hyvin kauan aikaa.

• Irrota lika harjalla.
• Pyyhi työkalu kostealla pyyhkeellä.
• Pidä tuuletusaukot puhtaina ja pölyttöminä.

13 SÄILYTYS, KULJETUS

13.1 Säilytys

Irrota akkuyksikkö.

Loukkaantumisvaara! Säilytä laite sillä tavoin, että kukaan ei voi käynnistää sitä luvattomasti. Varmista että kukaan ei loukkaa itseään varastossa olevaan laitteeseen.

Konevika! Älä varastoi suojaamattomana kosteassa ympäristössä.

14 TEKNISET TIEDOT

Jännite	40 V
Paino	14,8 kg
Suojausluokka	III
Suojausaste	IP20
Joutokäyntinopeus	3800 min-1
Sahanterän läpimitta (ulko)	210 mm
Sahanterän reikä (sisä)	30 mm
Sahanterän paksuus	1,2 mm
Hampaiden lukumäärä	40 H
Maks. leikkuusyvyys 90° kulmassa	70 mm
Maks. leikkuusyvyys 45° kulmassa	45 mm
Pöydän koko	480 x 540 mm
Purunpoistoaukko	∅ 35 mm

15 MELU

Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3)

Äänenpainetaso LpA	90 dB(A)
Äänitehotaso LwA	103 dB(A)

HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A).

16 TAKUU

• Tälle tuotteelle on annettu lakisääteinen 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen.
• Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita, tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.

- Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin.

- Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa.

- Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.

- Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90.

- Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.

- Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.

- Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.

- Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.

- Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.

- Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,...)

- Säilytä kassakuitti ostopäivämäärän tositteena.

- Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.

17 LAITTEEN KÄYTÖSTÄ POISTAMINEN

Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla.

Sähkölaitteiden tuottamia jätteitä ei saa käsitellä tavallisten kotitalousjätteiden tapaan. Vie ne kierrätettäväksi asianmukaiseen paikkaan. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että

Tuote: PÖYTÄSAHA – Akkukäyttöinen

Tavaramerkki: PowerPlus

Malli POWDP2580

on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen.

Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

2011/65/EU

2014/30/EC

2006/42/EC

Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):

EN62841-1:2015

EN62841-3-1:2014

EN55014-1:2017

EN55014-2:2015

Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO – Vic Van Rompuy N.V.

Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,

Mentens Ludo

Ludo Mertens

Sääntelyasiat – vaatimuksenmukaisuudesta vastaava johtaja
