| Tuotetyyppi | Teleskooppinen jiirisaha |
| Brändi | PowerPlus |
| Malli | POWDP2560 |
| Nimellisjännite | 20 V DC (akkua ei sisälly) |
| Kuormittamaton nopeus | 3300 min⁻¹ |
| Terän mitat | 210 mm (halkaisija) x 30 mm (reikä) x 2 mm (paksuus) |
| Leikkauskapasiteetti (90° x 90°) | 60 x 220 mm |
| Leikkauskapasiteetti (45° x 90°) | 60 x 150 mm |
| Leikkauskapasiteetti (90° x 45°) | 30 x 220 mm |
| Leikkauskapasiteetti (45° x 45°) | 30 x 150 mm |
| Vaakasuora jiirikulma | -45° - +45° |
| Pystysuora viistokulma | 0° - 45° |
| Laser | Luokka 2, oma kytkin |
| Pölypussi | Sisältyy, osittainen kapasiteetti |
| Liukutoiminto | Liukutangot lukituksella |
| Äänenpainetaso (LpA) | 100 dB(A) |
| Äänitehotaso (LwA) | 104 dB(A) |
| Suojausluokka | II (kaksoiseristys) |
| Huolto | Puhdistus pehmeällä liinalla ja saippuavedellä, ei liuottimia |
| Turvallisuus | Kaksikätinen kytkin, kuljetustappi, teränsuojus |
| Takuu | 36 kuukautta |
Usein kysytyt kysymykset - POWDP2560 PowerPlus
Käyttäjien kysymyksiä aiheesta POWDP2560 PowerPlus
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Saha PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi POWDP2560 - PowerPlus ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. POWDP2560 merkiltä PowerPlus.
KÄYTTÖOHJE POWDP2560 PowerPlus
5.1 Työskentelyalue....4
5.2 Sähköturvallisuus....4
5.3 Henkilöturvallisuus....5
5.4 Sähkölaitteiden huolellinen käsittely ja käyttö....5
5.5 Huolto 5
6 LISÄTURVALLISUUSOHJEITA 6
7 LASEREITA KOSKEVAT MUUT TURVALLISUUSOHJEET ...... 7
9.1 Laturin merkkivalot....8
9.2 Akun poistaminen/asettaminen....8
9.3 Akun varauskyvyn ilmaisin....9
10 LAITTEEN KOKOAMINEN 9
10.1 Sivutukitankojen kokoaminen....9
10.2 Puristimen asennus....9
11 KÄYTTÖ....9
11.1 Jiirisahan kuljettaminen....9
11.2 Pölyn ja lastujen poisto 9
11.3 Työkappaleen kiinnittäminen....9
11.4 Vaakasuora viistekulma (kuva 1)....9
11.5 Sahauskulman säätö 10
11.6 Pystysuora kaltevuuskulma (kuva 2)....10
11.7 Liukulukon säätö....10
POWERPLUS®
HIGH QUALITY TOOLS
POWDP2560 FI
11.8 Kytkeminen PÄÄLLE / POIS....10
11.9 Laser (23)....10
11.10 Pölypussi....10
11.11 Sahaus....10
11.12 Erikoisten työkappaleiden sahaaminen.... 11
11.13 Sahanterän vaihtaminen (kuva 3)....11
12 PUHDISTUS JA HUOLTO 11
12.1 Puhdistus....11

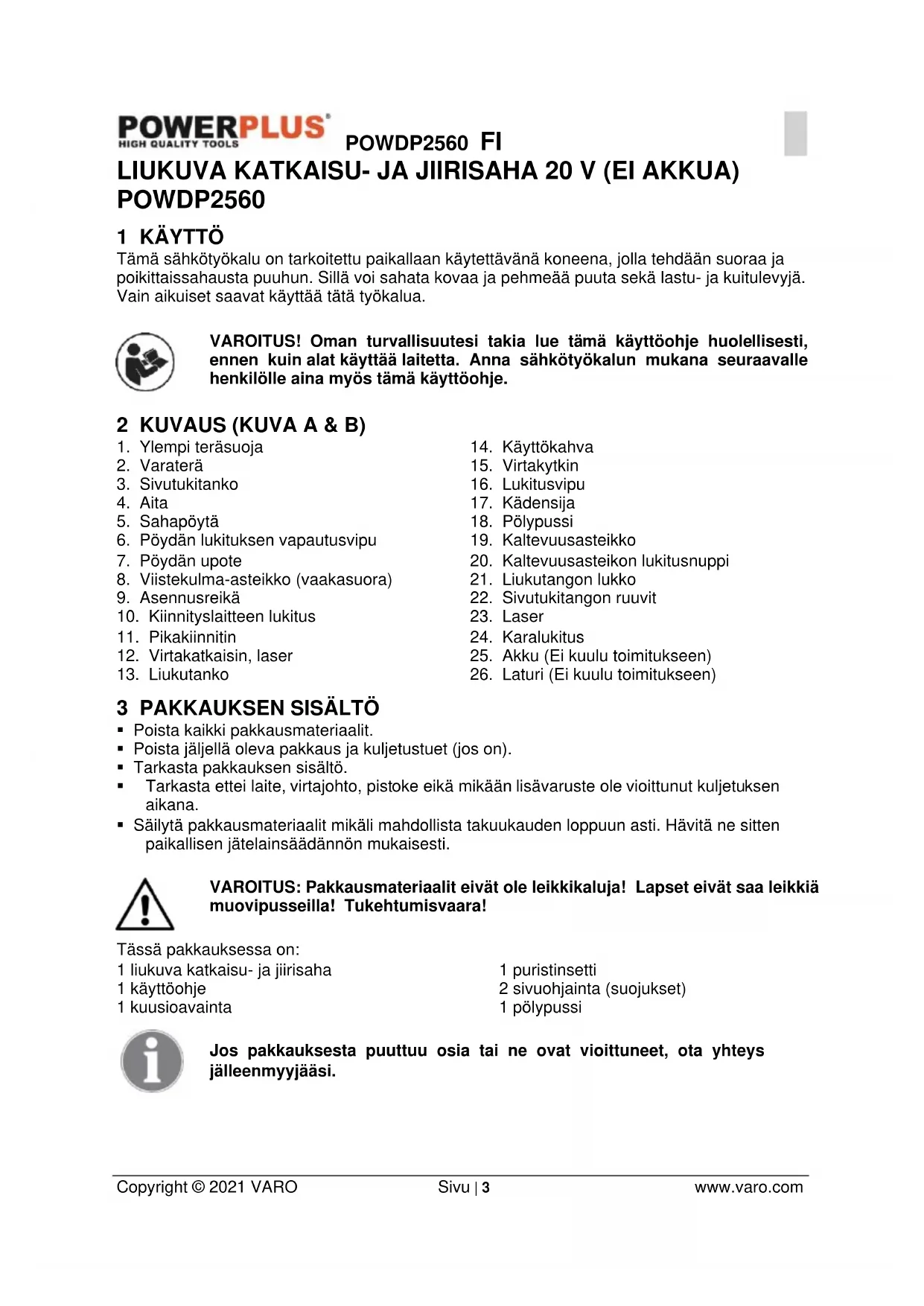

Tämä sähkötyökalu on tarkoitettu paikallaan käytettävänä koneena, jolla tehdään suoraa ja poikittaissahausta puuhun. Sillä voi sahata kovaa ja pehmeää puuta sekä lastu- ja kuitulevyjä. Vain aikuiset saavat käyttää tätä työkalua.
VAROITUS! Oman turvallisuutesi takia lue tämä käyttöohje huolellisesti, ennen kuin alat käyttää laitetta. Anna sähkötyökalun mukana seuraavalle henkilölle aina myös tämä käyttöohje.
2 KUVAUS (KUVA A & B)
- Ylempi teräsuoja
- Varaterä
- Sivutukitanko
- Aita
- Sahapöytä
- Pöydän lukituksen vapautusvipu
- Pöydän upote
- Viistekulma-asteikko (vaakasuora)
- Asennusreikä
- Kiinnityslaitteen lukitus
- Pikakiinnitin
- Virtakatkaisin, laser
- Liukutanko
- Käyttökahva
- Virtakytkin
- Lukitusvipu
- Kädensija
- Pölypussi
- Kaltevuusasteikko
- Kaltevuusasteikon lukitusnuppi
- Liukutangon lukko
- Sivutukitangon ruuvit
- Laser
- Karalukitus
- Akku (Ei kuulu toimitukseen)
- Laturi (Ei kuulu toimitukseen)
3 PAKKAUKSEN SISÄLTÖ
■ Poista kaikki pakkausmateriaalit.
- Poista jäljellä oleva pakkaus ja kuljetustuet (jos on).
■ Tarkasta pakkauksen sisältö.
Tarkasta ettei laite, virtajohto, pistoke eikä mikään lisävaruste ole vioittunut kuljetuksen aikana.
- Säilytä pakkausmateriaalit mikäli mahdollista takuukauden loppuun asti. Hävitä ne sitten paikallisen jätelainsäädännön mukaisesti.
VAROITUS: Pakkausmateriaalit eivät ole leikkikaluja! Lapset eivät saa leikkiä muovipusseilla! Tukehtumisvaara!
Tässä pakkauksessa on:
1 liukuva katkaisu- ja jiirisaha
1 käyttöohje
1 kuusioavainta
1 puristinsetti
2 sivuohjainta (suojukset)
1 pölypussi
Jos pakkauksesta puuttuu osia tai ne ovat vioittuneet, ota yhteys jälleenmyyjääsi.
4 SYMBOLIT
Seuraavia symboleja käytetään tässä ohjekirjassa ja/tai koneen päällä:
 | Henkilö- sekä laitevahinkovaara. |   | Käytä kuulosuojaimia.Käytä silmäsuojaimia. |
 | Lue ohjekirja ennen käyttöä. |  | Euroopan direktiivi(e)n keskeisten vaatimusten mukaisesti. |
 | Luokka II – Kone on kaksoiseristetty; maadoitettua johtoa ei siksi tarvita. | ||
 | Käytä käsineitä. | Käytä hengityssuojainta pölyävässä työssä. | |
5 YLEISET TURVALLISUUSOHJEET
Lue kaikki turvavaroitukset ja kaikki ohjeet huolellisesti ennen käyttöä. Varoitusten ja ohjeiden laiminlyöminen voi aiheuttaa sähköiskun, tulipalon ja/tai vaikeita tapaturmia. Tallenna kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Sana "sähkötyökalu" tarkoittaa sähköverkoon liitettäviä (johdollisia) sähkötyökaluja tai akkukäyttöisiä (johdottomia) sähkötyökaluja.
5.1 Työskentelyalue
- Pidä työskentelyalue puhtaana ja hyvin valaistuna. Epäjärjestys ja huonosti valaistut työskentelyalueet ovat tapaturma-alttiita.
- Älä käytä laitetta räjähdysherkissä ympäristöissä, joissa on palavia nesteitä, kaasuja tai pölyä. Sähkötyökalut muodostavat kipinöitä, jotka voivat sytyttää pölyn tai höyryt.
- Varmista, että lähettyvillä ei ole lapsia eikä muita henkilöitä työkalun käytön aikana. Keskittymisen herpaantuessa voit menettää laiteen hallinnan.
5.2 Sähköturvallisuus
Tarkasta aina että verkkojännite vastaa valmistuskylttiin merkittyä jännitettä.
- Laitteen pistotulpan on oltava pistorasiaan sopiva. Pistotulppaan ei saa tehdä minkäänlaisia muutoksia. Älä käytä sovittimia suojamaadoitettujen laitteiden kanssa. Alkuperäiset pistokkeet ja yhteensopivat pistorasiat pienentävät sähköiskun vaaraa.
- Suojaa laite sateelta ja kosteudelta. Laitteen joutuminen kosketuksiin veden kanssa lisää sähköiskun vaaraa.
- Älä kanna äläkä ripusta laitetta johdosta äläkä irrota pistotulppaa pistorasiasta johdosta vetämällä. Pidä johto kaukana lämpölähteistä, öljystä, terävistä reunoista ja liikkuvista laitteiden osista. Vialliset ja sekaiset johdot lisäävät sähköiskun vaaraa.
- Jos käytät sähkötyökalua ulkotiloissa, käytä sen kanssa ainoastaan ulkotiloihin tarkoitettua jatkojohtoa. Ulkotiloihin hyväksytyn jatkojohdon käyttö pienentää sähköiskun vaaraa.
- Ellei sähkötyökalun käyttöä kosteissa tiloissa voida välttää, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.
5.3 Henkilöturvallisuus
- Ole varovainen. Keskity aina työhösi ja käsittele sähkötyökalua aina järkevästi. Älä käytä laitetta, kun olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alainen. Hetkellinen tarkkaamattomuus laitteen käytössä voi aiheuttaa vakavia tapaturmia.
- Käytä suojavarusteita ja käytä aina suojalaseja. Suojavarusteiden, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulosuojainten käyttö vähentää tapaturmien riskiä, kun ne on mitoitettu sähkötyökalun ominaisuuksia ja käyttötarkoitusta vastaaviksi.
- Varmista, että laitetta ei voi käynnistää vahingossa. Varmista, että virtakytkin on OFF-asennossa, ennen kuin liität pistokkeen pistorasiaan. Jos pidät sormea katkaisimella kantaessasi laitetta tai liität laitteen sähköverkkoon katkaisimen ollessa päällä, tapaturmien vaara on suuri.
- Irrota säätötyökalut ja ruuvitaltat, ennen kuin kytket laitteen päälle. Työkalu tai ruuvitaltta voi aiheuttaa tapaturmia ollessaan kiinnitettnä pyörivään laitteen osaan.
- Älä kurottaudu. Varmista, että seisot laitetta käyttäessäsi tukevalla alustalla ja että pystyt pitämään tasapainon koko ajan. Näin pystyt hallitsemaan laitteen myös ennalta arvaamattomissa tilanteissa.
- Käytä aina sopivia vaatteita. Älä käytä väljiä vaatteita tai koruja työskentelyn aikana. Varmista, että hiuksesi, vaatteesi ja käsineesi eivät pääse liikkuvien osien väliin. Väljät vaatteet, korut tai pitkät hiukset voivat tarttua kiinni.
- Jos laitteeseen voidaan liittää pölynimuri ja keruulaite, varmista, että ne on kiinnitetty hyvin ja niitä käytetään oikein. Näiden laitteiden käyttö pienentää pölyn aiheuttamia vaaratilanteita.
5.4 Sähkölaitteiden huolellinen käsittely ja käyttö
- Älä ylikuormita laitetta. Käytä työhön vain siihen tarkoitettua sähkölaitetta. Sopivan tvökalun kävtöllä tvöskentely sujuu paremmin ja turvallisemmin määritetyllä tehoalueella.
- Älä käytä sähkölaitteita, joiden virtakytkin on viallinen. Sähkölaite, jota ei voi enää kytkeä päälle tai/eikä pois, on vaarallinen ja se on koriattava.
- Irrota pistotulppa pistorasiasta, ennen kuin teet laitteeseen asetuksia, vaihdat lisävarusteita tai asetat laitteen säilöön. Näiden varotoimenpiteiden ansiosta laite ei pääse tahattomasti kävnnistymään.
- Säilytä sähkölaitteet aina lasten ulottumattomissa. Älä anna sellaisten henkilöiden käyttää laitetta, jotka eivät ole perehtyneet sen käyttöön eivätkä näihin käyttöohjeisiin. Sähkölaitteet ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt.
- Huolla sähkölaiteet huolellisesti. Tarkasta, että liikkuvat laitteen osat toimivat moitteettomasti eivätkä jää jumiin, että laitteessa ei ole rikkoutuneita tai muita viallisia osia, että ne haittaavat laitteen toimintaa. Korjauta vioittuneet osat ennen laitteen käyttöä. Monet tapaturmat johtuvat puutteellisesti huolletuista sähkölaitteista.
- Pidä terät terävinä ja puhtaina. Huolellisesti huolletut terät, joiden leikkaavat reunat ovat teräviä, jumittavat vähemmän ja niitä on helpompi käyttää.
- Käytä sähkölaitetta, lisävarusteita, varateriä jne. näiden ohjeiden mukaisesti ja siten kuin tietyn laitetyypin käyttöohjeissa on neuvottu. Ota käytön aikana huomioon myös työskentelyolosuhteet ja suoritettava toimenpide. Sähkölaitteiden käyttö muuhun kuin määritettyyn käyttötarkoitukseen voi aiheuttaa vaaratilanteita.
5.5 Huolto
Korjauta laitteesi ainoastaan pätevällä ammattihenkilöllä, joka käyttää vain alkuperäisiä varaosia. Näin varmistat, että laitteesi on turvallinen sitä käytettäessä.
6 LISÄTURVALLISUUSOHJEITA
- Käytä aina silmäsuojaimia.
- Älä käytä työkaluja lähellä herkästi syttyviä nesteitä tai kaasuja.
- Älä käytä KOSKAAN laitetta, jos siihen on asennettu leikkuulaikka (ei sahauslaikka).
- Tarkasta terä säännöllisesti ennen käyttöä ja katso, ettei se ole halkeillut tai vioittunut. Vaihda halkeillut tai vioittunut terä välittömästi.
- Käytä vain sahanteriä, jotka ovat valmistajan suosittelemia ja jotka täyttävät EN847-1 vaatimukset.
- Käytä aina lisävarusteita, joita suositellaan tässä ohjekirjassa.
- Valitse oikea sahanterä sahattavaa materiaalia varten.
- Pidä aina huoli, että terä on terävä ja sopiva, jotta se ei aiheuta liian kovaa melua.
- Käytä oikein teroitettuja sahanteriä. Pidä yllä maksimi nopeutta, joka on määritelty sahanterälle.
- Puhdista akseli, laipat (ennen kaikkea asennuspinnat) ja kuusiokantaruuvi ennen terän asentamista. Huonosta asennuksesta voi olla seurauksena tärinää/iskuja tai sahanterän luisuminen.
- Älä sahaa mitään metalleja kuten nauloja ja ruuveja. Etsi ja poista kaikki naulat, ruuvit ja muut vieraat materiaalit työkappaleesta ennen kuin aloitat työn.
- Poista avaimet, sahatut palat jne. pöydältä ennen kuin kytket katkaisimen päälle.
- Älä käytä KOSKAAN käsineitä työskentelyn aikana (voit käyttää käsineitä vain terien vaihdon yhteydessä).
- Pidä kätesi etäällä sahanterän leikkuulinjalta.
- Älä seiso KOSKAAN tai anna kenenkään muun seisoa sahanterän leikkuuviivalla.
- Anna sahan käydä jonkin aikaa ennen kuin asetat työstettävän kappaleen. Pidä silmällä, ettei sahanterä tärise tai ponnahtele. Se voi olla merkki huonosta asennuksesta tai terän tasapainottamisesta.
- Työkalua ei saa käyttää urien tai upotteen tekemiseen.
■ Vaihda pöydän jatke, kun se on kulunut.
- Älä tee KOSKAAN mitään säätöjä, jos laite on käynnissä. Irrota pistoke pistorasiasta ennen säätöjä.
- Käytä työntökapulaa tarvittaessa. Työntökapulaa TÄYTYY käyttää kapeiden työkappaleiden pitkittäissahauksessa, jotta voit pitää kätesi ja sormesi etäällä sahanterästä.
- Säilytä työntökapula aina turvallisesti, kun sitä ei käytetä.
- Ota erityisesti huomioon ohjeet, jotka liittyvät TAKAPOTKUVAARAN vähentämiseen. TAKAPOTKU on äkillinen reaktio, jos sahanterä on juuttunut kiinni, taipunut tai huonosti suunnattu. TAKAPOTKU saa aikaan työkalun takaisin ponnahtamisen käyttäjän suuntaan. TAKAPOTKU VOI JOHTAA VAKAVIIN LOUKKAANTUMISEN. Vältä TAKAPOTKU pitämällä terä terävänä, pitämällä pituusohjain samalla etäisyydellä sahanterästä, pitämällä halkaisuterä ja sahansuojus paikoillaan ja hyvässä kunnossa, äläkä päästä työkappaletta irti ennen kuin se on työnnetty täysin sahanterän ohi äläkä sahaa sellaisia kappaleita pituussuunnassa, jotka ovat vääntyneitä tai vinoja tai joilla ei ole suoraa reunaa, joka voi liikkua pituusohjainta vasten.
- Älä tee mitään töitä vapaalla kädellä. Se tarkoittaa, että käytät käsiäsi tukemaan tai ohjaamaan työkappaletta sen sijaan että käyttäisit pituusohjainta tai viistettä.
- ÄLÄ kumarru KOSKAAN sahanterän yli tai ympäri. ÄLÄ kurottaudu KOSKAAN työkaluun ennen kuin sahanterä on täysin pysähtynyt.
- Vältä äkillistä ja nopeaa syöttämistä. Liikuta kovia työkappaleita mahdollisimman hitaasti. Älä taivuta tai kierrä työkappaletta koskaan työntämisen aikana. Jos sahanterä juuttuu kiinni tai lukkiutuu työnnön aikana, sammuta laite välittömästi. Irrota pistoke pistorasiasta. Poista tukos.
- ÄLÄ poista KOSKAAN sahattuja kappaleita äläkä kosketa koskaan suojukseen silloin kun terä vielä pyörii.
POWDP2560 FI
- Koputa kaikki irtoaines pois työkappaleesta ENNEN kuin aloitat sahaamisen.
- Älä vaurioita virtajohtoa. Älä vedä koskaan johdosta irrottaessasi sen pistorasiasta. Älä jätä johtoa lähelle kuumia paikkoja, öljyä, vettä tai teräviä reunoja.
- Tietynlainen pöly jota syntyy työn aikana sisältää kemikaaleja, jotka voivat aiheuttaa syöpää, synnynnäisiä epämuodostumia tai muita perinnöllisiä vaikutuksia. Muutamia esimerkkejä näistä aineista ovat:
- Lyijy materiaaleista, joissa on lyijypitoista maalia.
- Arseeni ja kromi kemiallisesti käsitellyissä puulajeissa.
- Vaara altistua näille aineille riippuu siitä, kuinka usein kyseistä työtä suoritetaan.
- Voidaksesi välttää näille kemikaaleille altistumista, työskentele hyvin tuuletetussa ympäristössä ja työskentele käyttäen hyväksyttyjä turvavarusteita kuten pölynaamareita, jotka on suunniteltu erityisesti suodattamaan pois mikroskooppisen pienet aineosat.
- Liitä laite ennen sahauksen alkamista pölynpoistojärjestelmään.
- Suojuksen voi kallistaa pois, kun työkappaletta siirretään, mukavuuden vuoksi tai kunnossapitotoimenpiteiden aikana. Pidä huoli että suojus on laskettu alas ja että se nojaa sahauspöytää vasten ennen kuin liität laitteen virtalähteeseen.
- Varmista, että kaikki jiirisahan käyttökahvan mukana liikkuvat osat ovat kunnolla kiinni.
- Lattian tulee olla koneen ympärillä tasainen ja puhdas eikä sillä saa olla irtotavaraa, kuten sahanpurua tai sahausten jätepaloja.
7 LASEREITA KOSKEVAT MUUT TURVALLISUUSOHJEET
Varoitus! Lasersäde voi aiheuttaa vakavia silmävaurioita. Älä koskaan katso suoraan lasersäteeseen.
- Älä osoita lasersädettä käytön aikana ihmisiin suoraan tai epäsuoraan heijastavien pintojen kautta.
- Tämä laserlaite on voimassa olevan standardin luokan 2 vaatimusten mukainen. Laitteessa ei ole huollettavia osia. Älä avaa koteloa mistään syystä. Mikäli laite vahingoittuu, se tulee korjauttaa valtuutetulla korjaajalla.
- Laserin katselulasit eivät ole suojalaseja lasersäteilyä vastaan.
- Älä yritä koskaan mistään syystä avata.
- Älä varastoi tiloissa, joissa lämpötila voi ylittää 40 °C.
- Lataa vain 4 °C - 40 °C ympäristölämpötilassa.
- Säilytä akut viileässä ja kuivassa tilassa (5-20 °C). Älä koskaan säilytä akkuja lataamattomina.
- Li-ion-akkujen sähkövaraus on parasta purkaa säännöllisesti ja ladata ne uudelleen (vähintään 4 kertaa vuodessa). Pitkään varastoitaessa Li-ion-akun ihannelataus on 40 %.
- Akkuja hävitettäessä noudata kohdassa "Ympäristön suojeleminen" annettuja ohjeita.
- Älä aiheuta oikosulkuja. Jos liitäntä tehdään positiivisen (+) ja negatiivisen (-) liittimen välillä suoraan tai tapahtuu vahingossa kosketus metalliesineisiin, akkuun tulee oikosulku ja voimakas virta ja saa aikaan lämmön kehittymistä, mistä voi olla seurauksena kotelon halkeaminen tai tulipalo.
- Ei saa kuumentaa. Jos akkuja kuumennetaan yli 100 °C, tiivisteet ja eristeet ja muut muovikomponentit voivat vioittua ja seurauksena voi olla akkunesteen vuoto ja/tai sisäinen oikosulku, joka saa aikaan lämmön kehittymistä ja aiheuttaa halkeamia tai tulipalon. Älä myöskään hävitä akkuja polttamalla. Siitä voi olla seurauksena räjähdys ja/tai vakava palaminen.
- Äärimmäisissä olosuhteissa voi tapahtua akun vuotaminen. Jos huomaat nestettä akun päällä, toimi seuraavasti:
- Pyyhi neste pois huolellisesti pyyhkeellä. Vältä ihokosketusta.
– Iho- tai silmäkosketuksessa noudata alla olevia ohjeita:
√ Huuhtele välittömästi vedellä. Neutralisoi miedolla hapolla kuten sitruunamehulla tai etikalla.
√ Silmäkosketuksessa huuhtele huolellisesti puhtaalla vedellä vähintään 10 minuuttia. Hakeudu lääkärinhoitoon.
Tulipalon vaara! Vältä oikosulkua irrotetun akun liitännöissä. Akkua ei saa polttaa.
8.2 Laturi
- Älä yritä koskaan ladata ei ladattavia akkuja.
- Vaihdata vialliset johdot välittömästi.
- Älä altista vedelle.
- Älä avaa laturia.
- Älä lävistä laturia.
- Laturi on tarkoitettu vain sisäkäyttöön.
9 LATAUS JA ASETUS TAI AKUN POISTO
9.1 Laturin merkkivalot
Yhdistä laturi virtalähteeseen:
- Kiinteästi palava vihreä: valmis lataamaan.
■ Vilkkuva punainen: lataus käynnissä. - Kiinteästi palava vihreä: ladattu.
- Kiinteästi palava vihreä ja punainen: akku tai laturi vaurioitunut.
Huomaa: jos akku ei sovi paikoilleen kunnolla, irrota se ja vahvista, että akku on tarkoitettu tällä laturimallille. Tämä ilmoitetaan teknisten tietojen kaaviossa. Älä lataa muita akkuja tai sellaisia akkuja, jotka eivät sovi kunnolla laturiin.
- Tarkasta laturi ja akku säännöllisesti niiden ollessa liitettyinä.
- Irrota laturi ja irrota se akusta kun olet valmis.
- Anna akun jäähtyä kokonaan ennen kuin käytät sitä.
- Säilytä laturi ja akku sisätiloissa, poissa lasten ulottumattomista.
HUOMAA: Jos akku on kuuma jatkuvan käytön jälkeen työkalussa, anna sen jäähtyä huoneen lämpötilaan ennen lataamista. Tämä pidentää akkujesi ikää.
9.2 Akun poistaminen/asettaminen
VAROITUS: Ennen säätöjen tekemistä varmista, että työkalu on sammutettu ja poista akku.
- Pidä työkalua yhdellä kädellä ja akkua toisella.
- Asennus: työnnä ja liu'uta akku akkuporttiin, varmista, että vapautussalpa akun takapuolella napsahtaa paikoilleen ja akku on kiinni ennen kuin aloitat toimintoa.
- Poista: Paina akun vapautussalpaa ja vedä akku ulos samalla kertaa.
9.3 Akun varauskyvyn ilmaisin
Akussa on akun varauskyvyn ilmaisimet. Voit tarkastaa akun varauskyvyn painiketta painamalla. Ennen kuin käytät konetta, paina kytkimen laukaisinta tarkistaaksesi, onko akussa riittävästi latausta, jotta se toimii kunnolla.
Nämä 3 LED-valoa näyttävät akun varauskyvyn tason:
3 LEDiä palaa: Akku on täysin ladattu.
2 LEDiä palaa: Akku on 60 % ladattu.
1 LED palaa: Akku on melkein tyhjä.
10 LAITTEEN KOKOAMINEN
Irrota pistoke ennen kuin suoritat mitään säätöjä tai kunnossapitoa.
Älä käytä tätä katkaisu- ja jiirisahaa ennen kuin se on täysin koottu ja valmisteltu oikein käyttöä varten tämän ohjekirjan mukaisesti.
10.1 Sivutukitankojen kokoaminen
- Aseta kaksi ohjaintankoa sivutukiin, ja kiinnitä ne.
- Löysää ruuvia, ja aseta sivutukitangot kohdistusreikiin.
- Kiinnitä sivutukitangot ruuvilla, jotteivät ne liu'u pois paikaltaan.
10.2 Puristimen asennus
Puristin (11) voidaan asentaa ohjainaidan vasemmalle tai oikealle puolelle. Laita puristimen tanko ohjainaidan reikään ja kiinnitä lukitusruuvilla.
11 KÄYTTÖ
11.1 Jiirisahan kuljettaminen
Kun laitetta kuljetetaan, käytä kiinnitystappia (17).
Vedä jiirisahaa alaspäin ja lukitse se ala-asentoon vetämällä kiinnitystappia ja kääntämällä neljänneskierroksen, kunnes kiinnitystappi kiertyy. Tällä tavalla saha lukkiutuu.
11.2 Pölyn ja lastujen poisto
Jotta kaikki sahanpuru ja pöly voitaisiin poistaa työn aikana, kiinnitä pölypussi (18) sahanpölyn poistoliitäntään.
Ulkopuolisen pölyn poistoon voit käyttää pölynimurin letkua.
Pölypussi on vain osittaiseen pölyn poistoon! Se on suunniteltu pitämään pölynpoisto hallinnassa.
11.3 Työkappaleen kiinnittäminen
Varmista että työkappale ei voi ponnahtaa irti. Kiinnitin (11) on kaikkein paras koje, jolla sen voi välttää.
- Paina työkappale aitausta (4) vasten ja kiinnittimen väliin.
- Kierrä kiinnitintä (11) niin että työkappale kiinnittyy.
11.4 Vaakasuora viistekulma (kuva 1)
Vaakasuoran viistekulman voi asettaa välille -45° - 45°. Vaakasuoran viistekulman asteikko osoittaa senhetkisen asetuksen asteina.
- Säädä sahapöytä (5) puristamalla liipaisinta vapautusvivun (6) alla ja pidä siitä kiinni.
- Kierrä sahapöytä (5) haluamaasi kulmaan (oikealle tai vasemmalle). Haluamasi kulman voi lukea viistekulma-asteikosta (8).
11.5 Sahauskulman säätö
- Aseta saha alimpaan asentoon ja lukitse se lukkotapilla.
- Pidä nyt suorakulmaa (90°) ohjauskiskoa ja sahanterää vasten. Sahanterän on saatava täysi kosketus suorakulmaan. Ellei niin tapahdu, voit säätää löysäämällä vastamutteria ja säätämällä säätöpultein, kunnes terän ja kääntöpöydän välinen kulma on 90°.
- Jotta voisit tehdä sen, kierrä pultit irti mukana tulevalla avaimella. Muista kiinnittää ne takaisin jälkeenpäin.
11.6 Pystysuora kaltevuuskulma (kuva 2)
Pystysuoran kaltevuuskulman voi asettaa alueelle 0° - 45°. Pystysuora kaltevuusasteikko osoittaa senhetkisen asetuksen asteina.
- Löysää lukituskahva (20), jos se on kiristetty.
- Käännä käyttökahvaa kädensijan avulla haluttuun kulmaan.
- Kiristä lukituskahva (20).
11.7 Liukulukon säätö
- Liukutangon (13) voit lukita ja vapauttaa liukutangon lukitusnupista (21) vasta- tai myötäpäivään kääntämällä.
Pitkiä työkappaleita varten on käytettävä liukutangon lukkoa; löysää siinä tapauksessa lukitusnuppi.
- Sahaa työkappaleen läpi.
- Kytke sähkötyökalu pois päältä.
- Odota kunnes sahanterä (2) on pysähtynyt täysin ennen kuin irrotat työkappaleen.
11.8 Kytkeminen PÄÄLLE / POIS
Turvallisuutesi vuoksi kytke sähkötyökalu päälle ja pois käyttämällä molempia käsiä.
■ Aseta akku (25).
- Vedä virtakytkintä (15) kädensijan suuntaan n. 2 sekuntia, jotta enimmäisnopeus saavutetaan. Sahanterä pyörii niin kauan kuin pidät kytkimen päällä.
- Kun haluat pysäyttää koneen, sinun on vapautettava virtakytkin (15).
11.9 Laser (23)
Koneessasi on laser.
Laser auttaa sahaamaan työkappaleet oikeasta paikasta. Kytke se päälle laserin virtakatkaisimesta.
11.10 Pölypussi
Pölypussi (18) kiinnitetään pölynpoistoliitäntään. Kun pölypussi on suunnilleen puoliksi täynnä, irrota pussi ja tyhjennä se.
11.11 Sahaus
Varmista että sahanterä ei tukkiudu sahauksen aikana. Se voi vioittaa moottoria ja polttaa moottorin. Jos sahanterä on juuttunut kiinni, vapauta katkaisin heti voidaksesi estää moottorin vioittuminen.
POWDP2560 FI
- Kiinnitä työkappale lujasti.
- Aseta haluamasi vaakasuora viistekulma tai haluamasi pystysuora kaltevuuskulma.
- Kytke sähkötyökalu päälle.
- Liikuta työkalun kahvaa (14) hitaasti alaspäin. Sinun on painettava turvakatkaisinta (16) ennen kuin voit tehdä sen.
11.12 Erikoisten työkappaleiden sahaaminen
Kaarevat tai pyöreät työkappaleet on kiinnitettävä niin että ne eivät pääse luisumaan. Varmista että työkappaleen ja aitauksen (4) tai sahapöydän (5) välillä ei ole rakoa.
11.13 Sahanterän vaihtaminen (kuva 3)
Irrota akku ennen kuin työskentelet sahanterällä.
Odota hetki ennen kuin kosket sahanterään. Se voi olla hyvin kuuma.
Sahanterän hampaat ovat hyvin teräviä.
- Vedä jiirisahaa alaspäin ja lukitse se ala-asentoon vetämällä kiinnitystappia ja kääntämällä neljänneskierroksen, kunnes kiinnitystappi kiertyy.
- Anna jiirisahan leikkuupään nousta pystyasentoon.
- Löysää kansilevyn ruuvi.
■ Paina karalukkoa (24). - Käännä kädensijaa ylöspäin, jotta pääset pulttiin käsiksi.
- Paina tuurnan lukkopainiketta, pitäen siitä lujasti kiinni samalla kun käännät teräavainta myötäpäivään. Tuurnan lukko kytkeytyy sen jälkeen, kun avainta on käännetty. Paina edelleen tuurnan lukkopainiketta niin että se pysyy kytkettynä samalla kun käännät avainta myötäpäivään tuurnapultin löysäämiseksi.
- Irrota kiinnityspultti, ulompi laippa (c), sahanterä (b) ja sisempi laippa (a).
- Poista lastut tai sahapöly karan ja laippojen ympäriltä.
- Kun vaihdat sahanterää, sahanterän kärkien on osoitettava samaan suuntaan kannessa olevan nuolen. Asenna kaikki takaisin vastakkaisessa järjestyksessä.
- Tighten cover plate screw.
- Kierrä muovikansi takaisin paikoilleen.
Kun vaihdat sahanterän, voit kiristää liukutangon lukitusnupilla (21).
12 PUHDISTUS JA HUOLTO
Ennen kuin työskentelet laitteella, irrota akku.
12.1 Puhdistus
- Puhdista koneen kotelo säännöllisesti pehmeällä kankaalla, mieluiten jokaisen käyttökerran jälkeen.
- Jos lika ei irtoa, käytä pehmeää kangasta, joka on kostutettu saippuaveteen.
- Älä koskaan käytä bensiinin, alkoholin tai ammoniakkiveden tapaisia liuottimia. Nämä liuottimet voivat vahingoittaa muoviosia.
Varmista että vettä ei pääse sähkötyökalun sisälle!
13 TEKNISET TIEDOT
| DC-jännite (Un) | 20 V |
| Joutokäyntinopeus Iskujen määrä | 3300 min-1 |
| Suojausluokka | II |
| Terän koko | 210 mm x 30 mm x 2 mm |
14 LEIKKUUKAPASITEETTI
| Työkulma | Pään kallistuskulma | Korkeus x leveys (mm) |
| 90° | 90° | 60 x 220 mm |
| 45° (vasemmalle) | 90° | 60 x 150 mm |
| 90° | 45° | 30 x 220 mm |
| 45° (vasemmalle) | 45° | 30 x 150 mm |
15 MELU
Melupäästöjen arvot on mitattu asianmukaisen standardin mukaan. (K=3)
| Äänenpainetaso LpA | 100 dB(A) |
| Äänitehotaso LwA | 104 dB(A) |
HUOMIO! Käytä kuulosuojaimia, kun äänenpaine on yli 85 dB(A).
16 SÄILYTYS
- Puhdista koko kone ja sen lisävarusteet.
- Säilytä lasten ulottumattomissa vakaassa ja turvallisessa asennossa, viileässä ja kuivassa paikassa, välttäen liian kuumia tai liian kylmiä lämpötiloja.
- Suojele suoralta auringonpaisteelta. Säilytä pimeässä mikäli mahdollista.
- Älä säilytä muovipusseissa kosteuden kerääntymisen välttämiseksi.
17 VIANETSINTÄ
| VIKA | SYY | KORJAUS |
| Moottori ei käy. | Akku on tyhjentynyt kokonaan. | Lataa akku. |
| Moottori on ylikuormitettu tai ylikuumennut. | Anna koneen käydä joutokäyntiä noin 2 minuuttia niin että se jäähtyy. | |
| Tärinä on liian voimakasta. | Ruuvit tai osat ovat löysällä. | Kiristä kaikki ruuvit. |
| Jiirisaha ei ole oikein asennettu. | Asenna jiirisaha oikein. | |
| Työkappale ei ole oikein tuettu. | Kiinnitä työkappale. |
18 TAKUU
- Tälle tuotteelle on annettu 36 kuukauden takuu, joka alkaa hankintapäivämäärästä, jolloin ensimmäinen käyttäjä on ostanut tuotteen. - Takuu kattaa kaikki materiaali- tai valmistusviat, mutta ei kata: akkuja, latureita normaalista osien kulumisesta johtuvia vikoja, kuten laakereita, harjoja, kaapeleita eikä tulppia tai lisävarusteita kuten poria, poran teriä, sahan teriä jne.; vahinkoja tai vikoja, jotka johtuvat väärinkäytöstä, onnettomuuksista tai tuotteeseen tehdyistä muutoksista; eikä myöskään kuljetuskustannuksia.
- Väärästä käytöstä johtuvat viat ja/tai vauriot eivät myöskään kuulu takuun piiriin. - Pidätämme myös itsellämme oikeuden hylätä vaatimus, joka koskee työkalun väärästä käytöstä aiheutunutta ruumiillista vammaa. - Korjaukset saa suorittaa vain Powerplus työkalujen valtuuttamassa huoltopisteessä.
- Lisätietoja saat tarvittaessa puhelinnumerosta 00 32 3 292 92 90. - Asiakas vastaa myös mahdollisista kuljetuskustannuksista, ellei ole kirjallisesti toisin sovittu.
- Samanaikaisesti mitään vaatimuksia ei voida tehdä takuuseen, jos laitteessa ilmenevä vika on seurausta laiminlyödystä huollosta tai ylikuormituksesta.
- Takuun piiriin eivät kuulu viat, jotka johtuvat nesteen tunkeutumisesta laitteeseen, liallisesta pölystä, tahallisesti aiheutetusta viasta (tahallisesta toiminnasta tai huolimattomuudesta johtuen), väärästä käytöstä (laitteelle sopimattomat käyttötarkoitukset), taitamattomasta käytöstä (esim. käsikirjan ohjeita ei noudateta), väärästä kokoamisesta, salaman iskusta, virheellisestä verkkojännitteestä. Tämä lista ei ole rajoittava.
- Vaatimusten hyväksyminen takuun piiriin kuuluvana ei voi koskaan johtaa takuukauden pidentämiseen eikä uuden takuukauden alkamiseen, jos laite joudutaan vaihtamaan uuteen.
- Laitteet tai osat jotka on vaihdettu takuun piiriin kuuluvana, ovat Varo NV:n omaisuutta.
- Pidätämme itsellämme oikeuden hylätä vaatimukset, jos hankintaa ei voida tarkistaa tai jos on ilmeistä, ettei tuotetta ei ole huollettu asianmukaisesti. (ilmanottoaukkojen puhdistus, hiiliharjojen säännöllinen huolto,...)
- Säilytä kassakuitti ostopäivämäärän tositteena. - Työkalu on palautettava purkamattomana jälleenmyyjälle hyväksyttävän puhtaassa kunnossa, alkuperäisessä muotoillussa laatikossaan (mikäli käytettävissä tälle yksikölle) ostotositteen kera.
19 LAITTEEN KÄYTÖSTÄ POISTAMINEN
Jos joudut poistamaan laitteen käytöstä pitkäaikaisen käytön jälkeen, älä hävitä sitä tavallisen kotitalousjätteen mukana, vaan huolehdi sen hävittämisestä ympäristöä suojaavalla tavalla.
Sähkölaitteista jäävää romua ei saa hävittää tavallisen kotitalousjätteen tapaan. Vie se kierrätettäväksi mikäli mahdollista. Kysy neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä.
VARO-Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA ilmoittaa, että
Tuote: Liukuva katkaisu- ja jiirisaha
Tavaramerkki: POWERplus
Malli: POWDP2560
on yhdenmukaistettuihin eurooppalaisiin standardien soveltamiseen perustuvien sovellettavien eurooppalaisten direktiivien olennaisten vaatimusten ja muiden asiaankuuluvien säännösten mukainen. Laitteen luvaton muokkaaminen johtaa tämän vakuutuksen mitätöitymiseen.
Euroopan yhteisön direktiivit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):
2011/65/EU
2006/42/EC
2014/30/EU
Eurooppalaiset yhdenmukaistetut standardit (sekä niiden mahdolliset muutokset allekirjoituspäivään saakka):
EN62841-1:2015
EN62841-3-9:2014
EN55014-1:2017
EN55014-2:2015
Teknisten asiakirjojen haltija: Philippe Vankerkhove, VARO – Vic Van Rompuy N.V.
Allekirjoittanut toimii yrityksen toimitusjohtajan puolesta,
Mertens Ludo
Ludo Mertens
Sääntelyasiat – vaatimuksenmukaisuudesta vastaava johtaja
