MANUAL DE UTILIZADOR POWDP2560 PowerPlus

9 CARICAMENTO, INSERIMENTO O RIMOZIONE DELLA

9 CARICAMENTO, INSERIMENTO O RIMOZIONE DELLA BATTERIA

5.4 Manuseamento e emprego de ferramentas elétricas com precaução ................. 5

5.5 Assistência técnica ................................................................................................. 6

9.2 Remoção / inserção do acumulador ...................................................................... 9

11 INSTRUÇÕES DE FUNCIONAMENTO ......................................... 10

11.12 Serrar peças de trabalho especiais ..................................................................... 12

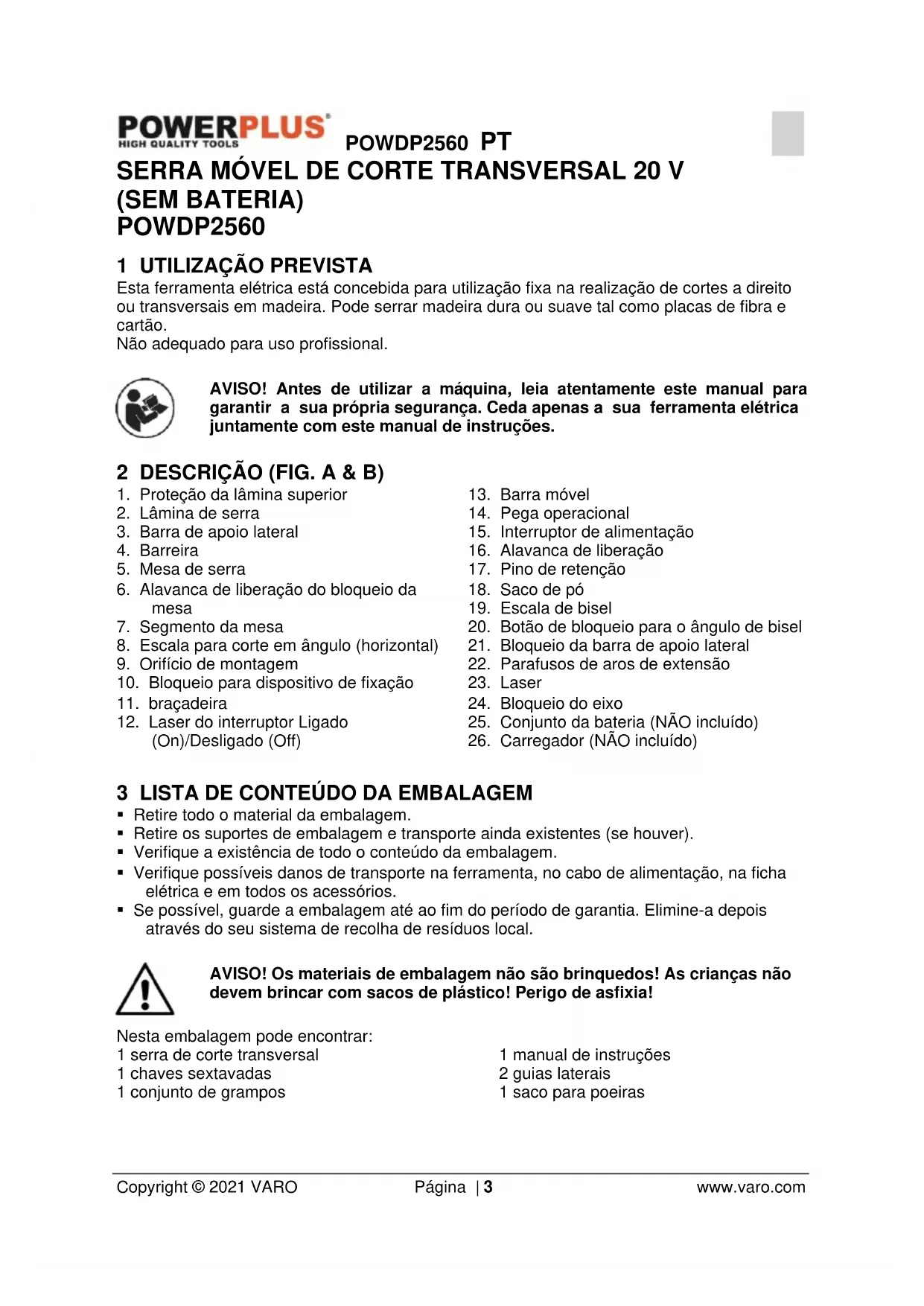

1 UTILIZAÇÃO PREVISTA

Esta ferramenta elétrica está concebida para utilização fixa na realização de cortes a direito ou transversais em madeira. Pode serrar madeira dura ou suave tal como placas de fibra e cartão. Não adequado para uso profissional. AVISO! Antes de utilizar a máquina, leia atentamente este manual para garantir a sua própria segurança. Ceda apenas a sua ferramenta elétrica juntamente com este manual de instruções. 2 DESCRIÇÃO (FIG. A & B)

1. Proteção da lâmina superior

3. Barra de apoio lateral

6. Alavanca de liberação do bloqueio da

8. Escala para corte em ângulo (horizontal)

9. Orifício de montagem

10. Bloqueio para dispositivo de fixação

15. Interruptor de alimentação

16. Alavanca de liberação

17. Pino de retenção

20. Botão de bloqueio para o ângulo de bisel

21. Bloqueio da barra de apoio lateral

22. Parafusos de aros de extensão

24. Bloqueio do eixo

25. Conjunto da bateria (NÃO incluído)

26. Carregador (NÃO incluído)

3 LISTA DE CONTEÚDO DA EMBALAGEM

• Retire todo o material da embalagem.

• Retire os suportes de embalagem e transporte ainda existentes (se houver).

• Verifique a existência de todo o conteúdo da embalagem.

• Verifique possíveis danos de transporte na ferramenta, no cabo de alimentação, na ficha elétrica e em todos os acessórios.

• Se possível, guarde a embalagem até ao fim do período de garantia. Elimine-a depois através do seu sistema de recolha de resíduos local. AVISO! Os materiais de embalagem não são brinquedos! As crianças não devem brincar com sacos de plástico! Perigo de asfixia! Nesta embalagem pode encontrar: 1 serra de corte transversal 1 chaves sextavadas 1 conjunto de grampos 1 manual de instruções 2 guias laterais 1 saco para poeirasPOWDP2560 PT Copyright © 2021 VARO Página | 4 www.varo.com Caso haja partes em falta ou danificadas, por favor, contacte o seu comerciante. 4 SÍMBOLOS Neste manual e/ou na máquina são utilizados os seguintes símbolos:

Utilize proteção auricular. Utilize proteção visual.

Leia cuidadosamente as instruções.

Em conformidade os requerimentos essenciais aplicáveis da(s) diretiva(s) europeia(s).

Máquina classe II – Isolamento duplo – Não necessita de tomada com terra.

Use luvas de proteção.

Use uma mascara contra o pó quando houver formação de pó.

5 PROCEDIMENTOS GERAIS DE SEGURANÇA

Leia todos os avisos de segurança e todas as instruções. O não- cumprimento dos avisos e instruções podem provocar choque elétrico, incêndio e /ou ferimentos graves. Guarde todos os avisos e instruções para referência futura. O conceito utilizado a seguir de „Ferramenta elétrica” refere-se a ferramentas elétricas com cabo de alimentação (cabo elétrico) ou alimentação por bateria (sem cabo elétrico).

5.1 Área de trabalho

• Mantenha a sua área de trabalho limpa e arrumada. A desordem e áreas de trabalho com pouca iluminação podem desencadear acidentes.

• Não trabalhe com o aparelho em ambientes com risco de explosão, onde se encontrem líquidos, gases ou poeiras inflamáveis. As ferramentas elétricas produzem faíscas, as quais podem inflamar as poeiras ou vapores.

• Mantenha as crianças e outras pessoas afastadas durante a utilização da ferramenta elétrica. Em caso de distração, pode perder o controlo sobre o aparelho.

5.2 Segurança elétrica

Certifique-se sempre que a tensão de alimentação corresponde à voltagem especificada na placa de características.

• A ficha de ligação do aparelho tem que encaixar corretamente na tomada. A ficha não pode de forma alguma ser modificada. Não utilize nenhum adaptador juntamente com aparelhos ligados à terra. As fichas intactas e tomadas adequadas diminuem o risco de choque elétrico.POWDP2560 PT Copyright © 2021 VARO Página | 5 www.varo.com

• Mantenha o aparelho afastado de chuva ou humidade. A entrada de água num aparelho elétrico aumenta o risco de choque elétrico.

• Não danifique o cabo. Não utilize o cabo elétrico para segurar ou pendurar o aparelho ou para puxar a ficha da tomada. Mantenha o cabo elétrico afastado do calor, óleo, arestas afiadas ou de peças de aparelhos em movimento. Os cabos elétricos danificados ou dobrados aumentam o risco de choque elétrico.

• Se trabalhar com uma ferramenta elétrica ao ar livre, utilize apenas extensões que sejam também indicadas para uso no exterior. A utilização de uma extensão apropriada para uso no exterior diminui o risco de choque elétrico.

• Caso não seja possível evitar operar a ferramenta elétrica num local húmido, use um dispositivo contra corrente residual (RCD). O uso de um RCD reduz o risco de choque elétrico.

5.3 Segurança pessoal

• Esteja atento. Esteja concentrado e seja sensato ao trabalhar com uma ferramenta elétrica. Não utilize o aparelho se estiver cansado ou sob a influência de estupefacientes, álcool ou medicamentos. Um momento de distração durante a utilização do aparelho pode provocar ferimentos graves.

• Use equipamento de proteção individual e use sempre óculos de proteção. O uso de equipamento de proteção individual, assim como máscaras anti-poeiras, calçado de segurança antiderrapante, capacete de segurança ou proteção auricular, conforme o tipo e aplicação da ferramenta elétrica, diminui o risco de ferimentos.

• Evite uma entrada em funcionamento acidental. Certifique-se de que o interruptor se encontra na posição “OFF (0)” (desligado), antes de inserir a ficha na tomada. Se tiver o dedo no interruptor ao segurar o aparelho ou ligar o aparelho à corrente elétrica com o interruptor ativado, podem resultar acidentes.

• Retire ferramentas de ajuste ou chaves de parafusos, antes de ligar o aparelho. Uma ferramenta ou chave que se encontre numa peça giratória do aparelho pode provocar ferimentos.

• Não se sobreponha demasiado. Tenha atenção a uma postura correta e mantenha sempre o equilíbrio. Desta forma, poderá controlar melhor o aparelho em situações inesperadas.

• Use vestuário apropriado. Não use roupas largas nem jóias. Mantenha o cabelo, roupa e luvas a trabalhar afastados de peças em movimento. As roupas soltas, jóias ou cabelos compridos soltos podem ser apanhados pelas peças em movimento.

• Se puderem ser montados dispositivos de aspiração e absorção de poeiras, certifique-se de que os mesmos estão ligados e são utilizados corretamente. A utilização destes dispositivos diminui os riscos associados a poeiras.

5.4 Manuseamento e emprego de ferramentas elétricas com precaução

• Não sobrecarregue o aparelho. Utilize a ferramenta elétrica indicada para o seu trabalho. Com a ferramenta elétrica adequada, trabalha melhor e de forma mais segura nas áreas a trabalhar indicadas.

• Não utilize uma ferramenta elétrica com o interruptor danificado. Uma ferramenta elétrica que não possa ser mais ligada ou desligada é perigosa e tem de ser reparada.

• Retire a ficha da tomada antes de proceder a ajustes no aparelho, substituir acessórios ou arrumar o aparelho. Esta medida de precaução impede o arranque acidental do aparelho.

• Guarde as ferramentas elétricas não utilizadas fora do alcance das crianças. Não permita que outras pessoas façam uso do aparelho, se não estiverem familiarizadas com o mesmo ou não tiverem lido estas instruções. As ferramentas elétricas são perigosas, se forem utilizadas por pessoas inexperientes.

• Faça a manutenção do aparelho com cuidado. Inspecione se as peças móveis do aparelho funcionam corretamente e não bloqueiam, se as peças estão partidas ouPOWDP2560 PT Copyright © 2021 VARO Página | 6 www.varo.com danificadas de forma a comprometer o funcionamento do aparelho. Mande reparar as peças danificadas antes da utilização do aparelho. Muitos acidentes têm a sua origem na manutenção incorreta das ferramentas elétricas.

• Mantenha as ferramentas de corte afiadas e limpas. As ferramentas de corte com extremidades de corte afiadas, com uma manutenção correta, bloqueiam menos e são mais fáceis de manusear.

• Utilize a ferramenta elétrica, acessórios, ferramentas normalizadas, etc. de acordo com estas instruções para este tipo especial de aparelho. Tenha também em atenção as condições a trabalhar e a tarefa a executar. O emprego das ferramentas elétricas para aplicações diferentes das estipuladas pode desencadear situações de perigo.

5.5 Assistência técnica

Mande reparar o seu aparelho apenas por técnicos qualificados e apenas com peças de substituição originais. Desta forma, é assegurado que a segurança do aparelho se mantém.

6 INSTRUÇÕES DE SEGURANÇA ADICIONAIS

• Utilize sempre óculos de proteção.

• Não utilize a máquina perto de líquidos ou gases inflamáveis.

• NUNCA utilize a máquina com um disco de corte (e não um disco de serrar) montado.

• Antes de qualquer uso controle regularmente a lâmina antes da utilização para detetar qualquer fissura ou dano. Substitua imediatamente uma lâmina danificada ou com fissuras.

• Utilize apenas lâminas da serra recomendadas pelo fabricante e que cumprem a norma EN847-1.

• Utilize sempre acessórios recomendados neste manual.

• Selecione a lâmina da serra correta para o material a ser serrado.

• Assegure-se sempre que a lâmina é afiada e em boas condições para diminuir o ruído produzido.

• Utilize lâminas da serra corretamente afiadas. Respeite a velocidade máxima indicada na lâmina da serra.

• Limpe o eixo, os flanges (principalmente as superfícies de montagem) e a porca sextavada antes de montar a lâmina da serra. Uma montagem incorreta pode causar vibrações/oscilações ou até à abrasão total da lâmina da serra.

• Não deve serrar objetos de metal como pregos e parafusos. Antes de iniciar os trabalhos deve remover todos os pregos, parafusos ou outros objetos estranhos da peça a trabalhar.

• Remova chaves, peças cortadas etc. da mesa antes de ligar o interruptor.

• NUNCA deve utilizar luvas durante o trabalho (apenas durante a substituição das ferramentas de corte pode utilizar luvas).

• Mantenha as suas mãos longe da linha de corte da lâmina da serra.

• NUNCA permaneça ou deixe permanecer uma pessoa na linha de corte da lâmina da serra.

• Deixe a serra girar um pouco antes de entrar em contacto com a peça a trabalhar. Observe qualquer vibração ou oscilação da lâmina da serra que pode indicar uma montagem incorreta ou um desequilíbrio da lâmina.

• Não deve utilizar a máquina para fazer fendas ou ranhuras.

• Substitua a peça intercalada gasta da mesa.

• NUNCA faça ajustes com a máquina a trabalhar. Retire a ficha da tomada antes de realizar qualquer ajuste.

• Utilize um bloco de madeira de impulso sempre que seja necessário. DEVE utilizar um bloco de madeira de impulso para fazer cortes longitudinais em peças a trabalhar estreitas. Deste modo, pode manter as suas mãos e os seus dedos longe da lâmina da serra.POWDP2560 PT Copyright © 2021 VARO Página | 7 www.varo.com

• Guarde sempre o bloco de madeira de impulso não utilizado.

• Tenha em especial atenção as instruções sobre como evitar os perigos de CONTRAGOLPES. Um CONTRAGOLPE é uma reação instantânea devido ao entalhamento, à deformação ou ao mau alinhamento da lâmina da serra. Um CONTRAGOLPE causa um impacto para trás da peça a trabalhar, em direção do operador. UM CONTRAGOLPE PODE CAUSAR FERIMENTOS GRAVES. Evite CONTRAGOLPES mantendo a lâmina afiada, as guias longitudinais em paralelo com a lâmina da serra, a lâmina separadora e a cobertura da serra no seu lugar e em boas condições, mas também não largando a peça a trabalhar antes de ter passada completamente a lâmina de serra e não serrando objetos torcidos ou desviados com cortes longitudinais ou objetos sem canto linear que pode mover-se ao passar na guia longitudinal.

• Não realize trabalhos com a mão livre. Com a mão livre significa que está a utilizar as suas mãos para apoiar ou guiar a peça a trabalhar em vez de utilizar a guia longitudinal ou a mandíbula de meia-esquadria.

• NUNCA se desdobre por cima ou em redor da lâmina da serra. NUNCA tente de apanhar uma peça a trabalhar com a lâmina da serra ainda em movimento.

• Evite um contacto repentino e rápido da peça a trabalhar. Realize os cortes em peças a trabalhar o mais lentamente possível. Não dobre ou vire uma peça a trabalhar enquanto esteja a serrá-la. Se a lâmina de serra fique entalada ou apertada durante o trabalho, desligue imediatamente a máquina. Retire a ficha da tomada. Resolve o bloqueio.

• NUNCA remova peças cortadas e não entre em contacto com a cobertura da serra com a lâmina em movimento.

• ANTES de começar a serrar, retire todos os nós soltos batendo contra a peça a trabalhar.

• Trate o cabo elétrico corretamente. Nunca puxe no cabo elétrico para tirar a ficha da tomada. Mantenha o cabo elétrico longe de fontes de calor, óleo, água e arestas afiadas.

• Alguns tipos de poeira criada durante o trabalho contêm substâncias químicas que podem causar cancro, malformações congénitas ou outros problemas hereditários. Aqui alguns exemplos destes materiais:

• chumbo do material pintado com tinta que contém chumbo

• arsénio e cromo de tipos de madeira tratada com substâncias químicas

• o perigo destas exposições depende da quantidade dos trabalhos que realizou

• Para reduzir a exposição a estas substâncias químicas: trabalhe num ambiente bem arrejado e com equipamento de proteção aprovado, como máscaras faciais especialmente concebidas para filtrar partículas microscópicas.

• Antes de iniciar os trabalhos, ligue a máquina a um sistema de recolha de poeira.

• Pode dobrar a cobertura para cima quando está a posicionar a peça a trabalhar ou para facilitar o acesso durante os trabalhos de manutenção. Antes de ligar a máquina à rede, assegure-se que a cobertura da serra se encontra na posição abaixada e em contacto direto com a mesa da serra.

• Certifique-se de que o equipamento para oscilar o braço nas serras móveis está devidamente preso.

• O chão em torno da máquina tem de ser plano e estar limpo e livre de partículas soltas como lascas e aparas. 7 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA LASERS Advertência! O feixe a laser causa danos graves nos olhos. Nunca olhe ou fique a olhar para o feixe a laser.

• Durante a utilização, não aponte o feixe a laser para as pessoas, direta ou indiretamente, através de superfícies refletoras.POWDP2560 PT Copyright © 2021 VARO Página | 8 www.varo.com

• Este laser está de acordo com a classe de segundo a norma relevante. A unidade não inclui componentes que requerem manutenção. Não abra a caixa por razão alguma. Caso a unidade esteja danificada, peça a um agente de reparação autorizado para a reparar.

• Os óculos de visualização laser não são óculos de proteção contra radiação laser. 8 INSTRUÇÕES DE SEGURANÇA ADICIONAIS PARA BATERIAS E CARREGADORES

• Nunca tente abrir por algum motivo.

• Não guarde em locais onde a temperatura possa exceder 40 ºC.

• Carregue apenas a temperaturas ambiente entre 4 ºC e 40 ºC.

• Armazene as suas baterias num local fresco e seco (5 °C - 20 °C). Nunca armazene baterias descarregadas.

• É recomendável descarregar e carregar novamente as baterias de iões de lítio regularmente (pelo menos, 4 vezes por ano). A carga ideal para o armazenamento a longo prazo da sua bateria de iões de lítio é de 40% da capacidade.

• Ao descartar as baterias, siga as instruções fornecidas na secção ‘’Proteger o ambiente''.

• Não provoque curto-circuitos. Caso seja efetuada uma ligação entre o terminal positivo (+) e o negativo (-) direta ou acidentalmente pelo contacto de objetos metálicos, a bateria sofre um curto-circuito seguindo-se uma corrente intensa que irá gerar calor que pode provocar rutura ou incêndio da caixa.

• Não aquecer. Se as baterias forem aquecidas acima de 100 ºC, a vedação, os separadores de isolamento e outros componentes de polímero podem ficar danificados resultando em fuga de eletrólito e/ou curto-circuito interno que gera calor provocando rutura ou incêndio. Mais ainda, não descarte as baterias no fogo pois pode ocorrer uma explosão e/ou queimaduras graves.

• Em condições extremas pode ocorrer fuga da bateria. Se observar líquido na bateria, proceda como se segue: − Limpe cuidadosamente o líquido usando um pano. Evite o contacto com a pele. − Caso entre em contacto com os olhos, siga as instruções que se seguem: ✓ Lave imediatamente com água. Neutralize com um ácido suave como limão ou vinagre. ✓ Em caso de contacto com os olhos, lave abundantemente com água limpa por pelo menos 10 minutos. Consulte um médico. Perigo de incêndio! Evite o curto-circuito de contactos de uma bateria removida. Não queime a bateria.

• Nunca tente carregar baterias não recarregáveis.

• Substitua imediatamente cabos com defeito.

• Não abra o carregador.

• Não teste o carregador.

• O carregador destina-se unicamente a uso no interior.POWDP2560 PT Copyright © 2021 VARO Página | 9 www.varo.com 9 CARREGAMENTO, INSERÇÃO OU REMOÇÃO DO ACUMULADOR

9.1 Indicações de carga

• Vermelho intermitente: a carregar.

• Verde contínuo: carregado.

• Verde e vermelho contínuo: acumulador ou carregador danificado.

Aviso: caso o acumulador não encaixe corretamente, desconecte-o e certifique-se que o acumulador é o modelo correto para este carregador, tal como indicado na tabela de especificações. Não carregue qualquer outro acumulador ou qualquer outro acumulador que não encaixe de forma segura no carregador.

1. Controle frequentemente o carregador e o acumulador enquanto os mesmos estão

1. Quando terminado, remova o carregador da fonte elétrica e desconecte-o do

2. Deixe o acumulador arrefecer completamente antes de o utilizar.

3. Guarde o carregador e o acumulador em espaços interiores, fora do alcance das

crianças. AVISO: caso a bateria esteja quente depois do uso contínuo da ferramenta, permita que a mesma arrefeça para uma temperatura ambiente antes de a carregar. Tal irá prolongar a vida das suas baterias.

9.2 Remoção / inserção do acumulador

ADVERTÊNCIA: certifique-se que a ferramenta está desligada ou remova o acumulador antes de efetuar qualquer ajuste.

• Segure a ferramenta com uma mão e o acumulador com a outra.

• Para instalar: puxe e deslize o conjunto de bateria para a porta da bateria, certifique-se que a trava na parte traseira da bateria encaixe no lugar e que a bateria esteja segura antes de iniciar o funcionamento.

• Para remover: pressione a trava da bateria e puxe, ao mesmo tempo, a bateria para fora.

9.3 Indicador da capacidade da bateria

Existem indicadores da capacidade da bateria no acumulador e pode verificar o estado de capacidade da bateria se apertar o botão. Antes de utilizar a máquina, pressione por favor o interruptor de acionamento para verificar se o acumulador está suficientemente carregado para um funcionamento adequado. Esses 3 LED podem indicar o estado do nível de capacidade da bateria: Os 3 LED estão acesos: o acumulador está completamente carregado. Os 2 LED estão acesos: o acumulador está carregado a 60%. 1 LED está aceso: o acumulador está quase descarregado.POWDP2560 PT Copyright © 2021 VARO Página | 10 www.varo.com 10 MONTAGEM Remova a bateria antes de efetuar qualquer ajuste ou intervenção. Não opere esta serra de corte transversal até que se encontre totalmente instalada e corretamente preparada para utilização em conformidade com este manual de instruções

10.1 Instalar as barras de apoio laterais

• Coloque as duas barras guia nos suportes laterais e prenda-as.

• Solte o parafuso e coloque as barras de apoio laterais nos orifícios de posicionamento.

• Fixe as barras de apoio laterais com o parafuso para evitar que deslizem para fora da posição.

10.2 Montar o grampo

O grampo (11) pode ser instalado do lado esquerdo ou direito da vedação guia. Insira a haste do torno no orifício na vedação guia e aperte com parafuso de bloqueio.

11 INSTRUÇÕES DE FUNCIONAMENTO

11.1 Transportar a serra transversal

Para transportar a ferramenta elétrica, use o pino de retenção (17). Empurre a serra de esquadria para baixo e bloqueie-a na posição inferior puxando o pino de retenção e rodando-o um quarto de volta até o pino de retenção engatar. Desta forma, a serra é segura.

11.2 Extração de poeiras e lascas

Para recolher a serradura e a poeira durante o trabalho, deve colocar o saco de poeiras (18) na saída de serradura. Para poeira externa pode usar uma mangueira de aspirador. Um saco para poeiras é apenas para remoção parcial de poeiras! Está concebido para interromper a extração de poeiras.

11.3 Fixar a peça de trabalho.

Certifique-se que a peça de trabalho não pode ser catapultada. A braçadeira (11) é o dispositivo perfeito para evitar isto.

• Empurre a peça de trabalho entre a barreira (4) e o encosto de fixação.

• Aperte braçadeira (11) para fixar a peça de trabalho.

11.4 Corte em ângulo horizontal (Fig. 1)

O corte em ângulo horizontal pode ser ajustado no intervalo de -45º a 45º. A escala de corte em ângulo horizontal mostra o ajuste atual em graus.

• Para ajustar a mesa da serra (5), prima o interruptor de acionamento por baixo da pega de bloqueio (6) e segure-a.

• Rode a mesa da serra (5) para o ângulo pretendido (para a direita ou para a esquerda). O ângulo pretendido pode ler-se através da escala de ângulo em esquadria (8).

11.5 Ajustar o ângulo de corte

• Coloque a serra na posição inferior e bloqueia-a com o pino de bloqueio.

• Encoste agora um ferro angular (90°) na barra de guia e na lâmina de serra. A última deve estar em contacto total com o ferro angular. Se não, pode ajustar o ângulo ao soltar a contraporca e ajustar com parafusos de ajuste até que o ângulo entre a lâmina e a mesa giratória corresponda a 90º.POWDP2560 PT Copyright © 2021 VARO Página | 11 www.varo.com

• Para isto, desaparafuse os parafusos por meio da chave fornecida. Não se esqueça depois de aparafusá-las novamente

11.6 Ângulo de abertura vertical (Fig. 2)

O ângulo de abertura horizontal pode ser ajustado no intervalo de 0º a 45º. A escala do ângulo de abertura vertical mostra o ajuste atual em graus.

• Solte a alavanca de bloqueio (20), se apertado.

• Oscile o braço da ferramenta com o punho para o ângulo pretendido.

• Aperte a alavanca de bloqueio (20).

11.7 Ajuste do bloqueio do dispositivo de deslize

• Para desbloquear e bloquear o braço guia (13), rode o botão de bloqueio do braço guia (21) no sentido contrário aos ponteiros do relógio ou no sentido dos ponteiros do relógio Deve utilizar o dispositivo de deslize para peças a trabalhar compridas; para isto, tem de soltar o botão de bloqueio.

• Serra a peça de trabalho.

• Desligue a ferramenta elétrica.

• Aguarde até que a lâmina de serra (2) fique totalmente imobilizada antes de remover a peça de trabalho.

11.8 Ligar / desligar

Para a sua segurança use as duas mãos para ligar e desligar a ferramenta elétrica.

• Insira a bateria (25).

• Empurre o interruptor ligar/desligar (15) em direção ao punho por cerca de 2 segundos para atingir a sua velocidade máxima. A lâmina da serra roda enquanto o interruptor estiver acionado.

• Quando quiser desligar a máquina tem de soltar o interruptor ligar/desligar (15).

A sua máquina está equipada com um interruptor laser no interruptor On/Off para a luz laser. O laser ajuda a cortar as peças de trabalho no sítio correto.

Para instalar o saco de pó (18), encaixe-o no adaptador de extração de pó. Quando o saco de pó estiver meio cheio, remova o saco de pó da ferramenta e esvazie-o.

Certifique-se que a lâmina de serra não bloqueia enquanto serra. Provoca danos e o motor pode queimar. Se existir um bloqueio da lâmina de serra, por favor solte imediatamente o interruptor para evitar danos no motor.

• Prenda firmemente a peça de trabalho.

• Ajuste o corte em ângulo horizontal pretendido ou o ângulo de abertura vertical.

• Ligue a ferramenta elétrica.

• Mova a pega (14) ligeiramente para baixo. Antes disso é necessário premir o interruptor de segurança (16).POWDP2560 PT Copyright © 2021 VARO Página | 12 www.varo.com

11.12 Serrar peças de trabalho especiais

É necessário fixar as peças de trabalho curvas ou redondas para não deslizar. Certifique-se que não há folga entre a peça de trabalho e a barreira (4) ou a mesa da serra (5).

11.13 Substituir a lâmina de serra (Fig. 3)

Remova a bateria antes de trabalhar na lâmina de serra. Aguarde uns instantes antes de tocar na lâmina de serra. Pode estar muito quente. Os dentes da lâmina de serra são muito afiados.

• Empurre a serra de esquadria para baixo e bloqueie-a na posição inferior puxando o pino de retenção e rodando-o um quarto de volta até o pino de retenção engatar.

• Permita que a cabeça de corte da serra de esquadria levante para a posição vertical.

• Solte o parafuso da placa da tampa.

• Prima o bloqueio do eixo (24).

• Incline a placa de cobertura para cima para tornar o parafuso do mandril acessível.

• Prima o botão de bloqueio do mandril segurando-o firmemente enquanto roda a chave da lâmina no sentido dos ponteiros do relógio. O bloqueio do mandril irá engatar após rodar a chave. Continue a segurar o botão de bloqueio do mandril para manter engatado enquanto roda a chave no sentido horário para soltar o parafuso do mandril.

• Retire o parafuso de bloqueio, a flange exterior (c), a lâmina de serra (b) e a flange interior (a).

• Retire as lascas ou serradura em redor do eixo e das flanges.

• Troque a lâmina de serra. As pontas da lâmina de serra devem apontar na mesma direção como a seta na cobertura. Depois monte tudo na sequência inversa.

• Aperte o parafuso da placa da cobertura.

• Vire a cobertura de plástico novamente até ao seu lugar. Ao substituir a lâmina de serra pode apertar a barra lateral com o botão de bloqueio (21).

12 LIMPEZA E MANUTENÇÃO

Remova a bateria antes de trabalhar na ferramenta.

• Limpe regularmente a carcaça da máquina com um pano macio, de preferência após cada utilização.

• Se a sujidade não puder ser eliminada, use um pano macio humedecido com água e sabão.

• Nunca utilize solvente tais como o petróleo, álcool, água amoniacal, etc. Estes solventes poderão danificar as peças de plástico. Certifique-se que nenhuma água poderá entrar na ferramenta elétrica!POWDP2560 PT Copyright © 2021 VARO Página | 13 www.varo.com

13 ESPECIFICAÇÕES TÉCNICAS

Tensão DC (Un) 20 V Velocidade em vazio 3300 min-1 Classe de proteção

Dimensão da lâmina 210 mm x 30 mm x 2 mm

14 CAPACIDADE DE CORTE

Ângulo da mesa de trabalho Ângulo de inclinação da cabeça da serra Altura x largura (mm) 90° 90° 60 x 220 mm 45° (esquerda) 90° 60 x 150 mm 90° 45° 30 x 220 mm 45° (esquerda) 45° 30 x 150 mm 15 RUÍDO Valores de emissão sonora, medidos em conformidade com a norma relevante. (K=3) Nível de pressão acústica LpA 100 dB(A) Nível de potência acústica LwA 104 dB(A) ATENÇÃO! Use proteção de ouvidos quando a pressão sonora for superior a 85 dB(A). 16 ARMAZENAMENTO

• Limpe cuidadosamente a máquina e respetivos acessórios na totalidade.

• Armazene-a longe de crianças, numa posição estável e segura, num local fresco e seco, e evite as temperaturas demasiado altas ou demasiado baixas.

• Proteja-a da luz direta. Se possível, mantenha a máquina num local escuro.

• Não a coloque em sacos de nylon, visto que pode incorrer no risco de formação de humidade.

17 ELIMINAÇÃO DE PROBLEMAS

PROBLEMA CAUSA AÇÃO O motor não funciona. A bateria está totalmente descarregada. O motor está sobrecarregado ou sobreaquecido. Carregue a bateria. Deixe que a máquina opere em ralenti por 2 minutos para arrefecer. As vibrações são muito fortes. Os parafusos ou peças estão soltos. A serra de corte transversal não está corretamente montada. A peça de trabalho não está apoiada de forma adequada. Aperte todos os parafusos.

Fixe a peça de trabalho.POWDP2560 PT Copyright © 2021 VARO Página | 14 www.varo.com 18 GARANTIA

• Este produto tem uma garantia de um período de 36 meses efetivos, a partir da data de aquisição pelo primeiro utilizador.

• Esta garantia cobre todas as falhas do material ou produção, excluindo: baterias, carregadores, peças com defeito por desgaste de utilização normal, como rolamentos, escovas, cabos e tomadas ou acessórios como brocas, lâminas de serra, etc., danos ou defeitos que sejam resultado de utilização indevida, acidentes ou alterações, nem os custos de transporte.

• Danos e/ou defeitos resultantes de utilização inadequada também não estão cobertos pelas condições de garantia.

• Renunciamos também qualquer responsabilidade por quaisquer ferimentos corporais resultantes de utilização inadequada da ferramenta.

• As reparações apenas devem ser levadas a cabo por um centro de serviço ao cliente autorizado para ferramentas Powerplus.

• A qualquer momento pode obter mais informação através do número 00 32 3 292 92 90.

• Quaisquer custos de transporte devem sempre ser imputados ao cliente, exceto se acordado de outra forma por escrito.

• Ao mesmo tempo, não pode ser entregue qualquer reivindicação de garantia, se o dano do aparelho resulta de uma manutenção negligente ou de uma sobrecarga.

• Uma exclusão definitiva da garantia resulta de danos causados por permeação de líquidos, penetração excessiva de poeira, danificação intencional (deliberadamente ou devido à grave falta de cuidados), uso não apropriado (utilização para fins não adequados para este aparelho), utilização não qualificada (p.ex. não respeitando as instruções dadas neste manual), montagem incorreta, queda de raio, voltagem de rede incorreta. Esta lista não é restritiva.

• Nunca a aceitação de reivindicações de garantia pode levar à prolongamento da garantia ou ao início de um novo período de garantia em caso da substituição do aparelho.

• Por isso, aparelhos ou componentes substituídos sob garantia ficam na posse de Varo NV.

• Nós reservamos o direito de rejeitar qualquer reivindicação onde a aquisição não possa ser verificada ou quando é visível que o produto não foi utilizado corretamente. (Limpeza das ranhuras de ventilação, escovas de carvão utilizadas com regularidade, ...)

• Deverá guardar o seu talão de compra como prova de aquisição do produto.

• A sua ferramenta desmontada deverá ser devolvida ao representante num estado de limpeza aceitável, na sua caixa de transporte original (aplicável às unidades acompanhadas da prova de compra). 19 MEIO-AMBIENTE Se a sua máquina necessitar de ser substituída após uma utilização prolongada, não a coloque no lixo doméstico. Elimine-a de uma forma ecologicamente segura. O lixo produzido pelas máquinas elétricas não pode ser eliminado com o lixo doméstico normal. Faça a reciclagem onde existam instalações adequadas. Consulte as autoridades locais ou o seu revendedor para conselhos sobre a recolha e a eliminação.POWDP2560 PT Copyright © 2021 VARO Página | 15 www.varo.com

20 DECLARAÇÃO DE CONFORMIDADE

VARO-Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – BE2500 Lier – Bélgica, declara que, Designação do aparelho: Serra móvel de corte transversal Marca: POWERplus Modelo nº: POWDP2560 se encontra em conformidade com os requisitos essenciais e outras provisões relevantes das Diretivas Comunitárias aplicáveis, com base na aplicação das normas Europeias harmonizadas. Qualquer alteração não autorizada do equipamento anula esta declaração. Diretivas Europeias (incluindo, se aplicável, as respetivas emendas até à data de assinatura): 2011/65/EU 2006/42/EC 2014/30/EU Normas Europeias harmonizadas (incluindo, se aplicável, as respetivas emendas até à data de assinatura): EN62841-1 : 2015 EN62841-3-9 : 2014 EN55014-1 : 2017 EN55014-2 : 2015 Detentor da Documentação Técnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. O signatário atua em nome da administração da empresa,
