INSTRUKCJA OBSŁUGI POWDP2560 PowerPlus

5.4 Użytkowanie i konserwacja elektronarzędzi .......................................................... 5

9.3 Wskaźnik naładowania pakietu akumulatorów ..................................................... 9

10 MONTAŻ ......................................................................................... 10

10.1 Montaż bocznego pręta podporowego ................................................................ 10

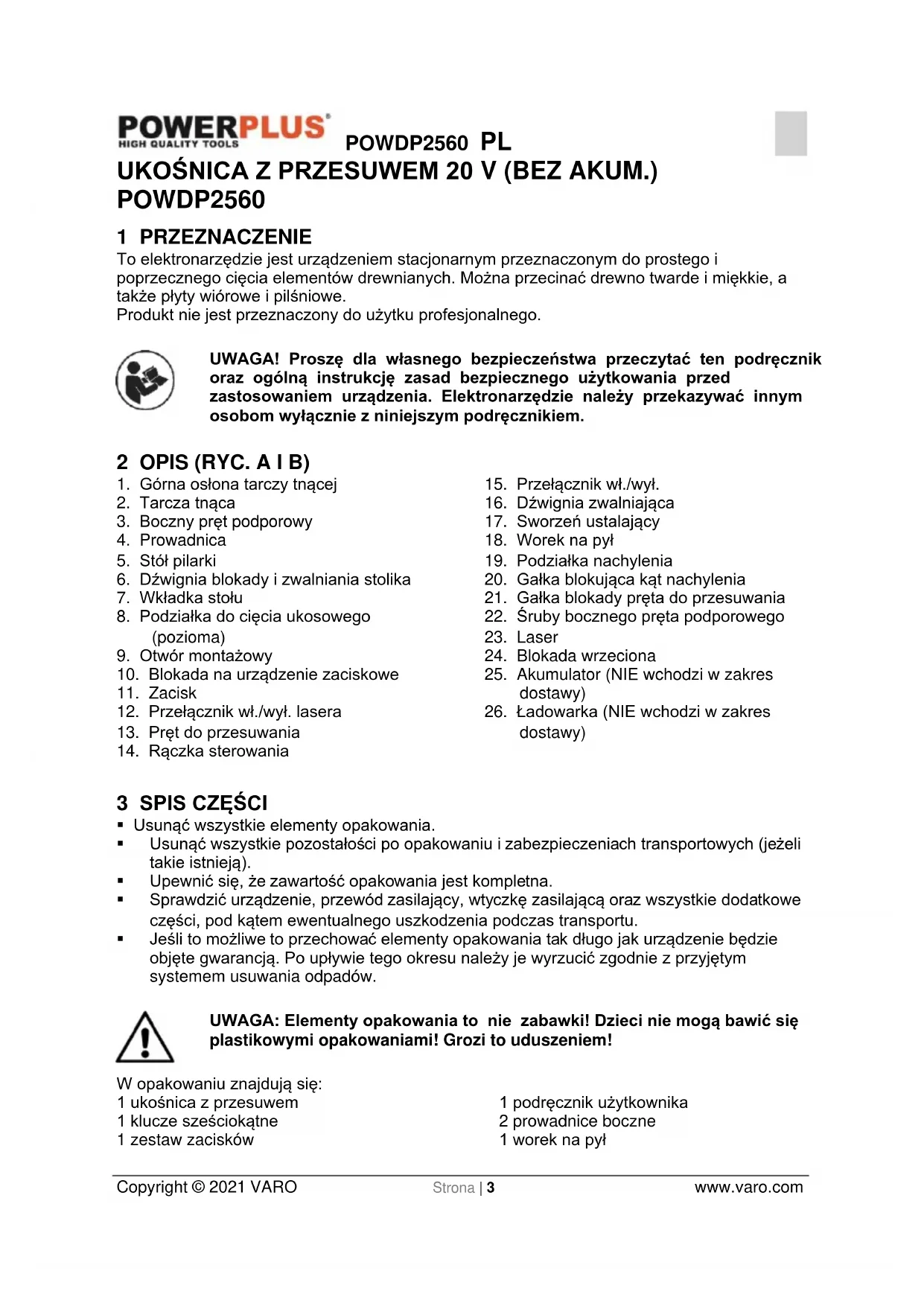

Copyright © 2021 VARO Strona | 3 www.varo.com UKOŚNICA Z PRZESUWEM 20 V (BEZ AKUM.) POWDP2560 1 PRZEZNACZENIE To elektronarzędzie jest urządzeniem stacjonarnym przeznaczonym do prostego i poprzecznego cięcia elementów drewnianych. Można przecinać drewno twarde i miękkie, a także płyty wiórowe i pilśniowe. Produkt nie jest przeznaczony do użytku profesjonalnego. UWAGA! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem. 2 OPIS (RYC. A I B)

1. Górna osłona tarczy tnącej

3. Boczny pręt podporowy

8. Podziałka do cięcia ukosowego

10. Blokada na urządzenie zaciskowe

12. Przełącznik wł./wył. lasera

13. Pręt do przesuwania

14. Rączka sterowania

15. Przełącznik wł./wył.

16. Dźwignia zwalniająca

17. Sworzeń ustalający

19. Podziałka nachylenia

20. Gałka blokująca kąt nachylenia

21. Gałka blokady pręta do przesuwania

22. Śruby bocznego pręta podporowego

24. Blokada wrzeciona

26. Ładowarka (NIE wchodzi w zakres

• Usunąć wszystkie elementy opakowania.

• Usunąć wszystkie pozostałości po opakowaniu i zabezpieczeniach transportowych (jeżeli takie istnieją).

• Upewnić się, że zawartość opakowania jest kompletna.

• Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części, pod kątem ewentualnego uszkodzenia podczas transportu.

• Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów. UWAGA: Elementy opakowania to nie zabawki! Dzieci nie mogą bawić się plastikowymi opakowaniami! Grozi to uduszeniem! W opakowaniu znajdują się: 1 ukośnica z przesuwem 1 klucze sześciokątne 1 zestaw zacisków 1 podręcznik użytkownika 2 prowadnice boczne 1 worek na pyłPOWDP2560 PL Copyright © 2021 VARO Strona | 4 www.varo.com W razie braku lub uszkodzenia części, prosimy skontaktować się ze sprzedawcą. 4 OZNACZENIA W niniejszej instrukcji i/lub na urządzeniu użyto następujących symboli

Oznacza ryzyko obrażeń ciała lub zniszczenia narzędzia.

Stosować środki ochrony słuchu. Stosować środki ochrony wzroku.

Uważnie przeczytać instrukcje.

Spełnia niezbędne wymogi określone w dyrektywach europejskich.

Urządzenie klasy II – podwójna izolacja – nie trzeba stosować wtyczki z uziemieniem.

Nosić rękawice ochronne.

W zapylonym środowisku używać maski przeciwpyłowej. 5 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, wznieceniem pożaru i/lub poważnymi obrażeniami. Ostrzeżenia bezpieczeństwa i instrukcje należy zachować do zastosowania w przyszłości. Zastosowane w ostrzeżeniach określenie „elektronarzędzie" odnosi się do narzędzi podłączanych do sieci zasilających (przewodowych) oraz akumulatorowych (bezprzewodowych).

5.1 Miejsce użytkowania

• Miejsce pracy powinno być czyste i dobrze oświetlone. Praca w zagraconym i niedostatecznie oświetlonym otoczeniu sprzyja wypadkom.

• Nie wolno korzystać z urządzenia w otoczeniu zagrożonym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne powodują iskrzenie, co może prowadzić do zapłonu pyłów lub oparów.

• W czasie pracy urządzenia w najbliższym otoczeniu nie mogą przebywać dzieci ani inne osoby postronne. Nieuwaga może prowadzić do utraty kontroli nad urządzeniem.

5.2 Bezpieczeństwo elektryczne

• Zawsze sprawdzać, czy parametry zasilania odpowiadają napięciu określonemu na tabliczce znamionowej.

• Wtyczka zasilania urządzenia musi pasować do gniazdka. Nie wolno modyfikować wtyczki w żaden sposób. Nie używać łączników pośrednich do narzędzi z napędem elektrycznym z uziemieniem (zerowaniem). Niemodyfikowane wtyczki i odpowiednie do nich gniazdka zmniejszają zagrożenie porażenia elektrycznego.

• Unikać bezpośredniego kontaktu z uziemionymi obiektami takimi jak rury, grzejniki, piece lub lodówki. Ryzyko porażenia wzrasta, jeśli ciało użytkownika jest uziemione.

• Urządzenie nie może być narażone na kontakt z deszczem lub wilgocią. Woda wnikająca do urządzenia zwiększa ryzyko porażenia elektrycznego.

• Nie wykorzystywać przewodu zasilającego do celów, do których nie jest przeznaczony. Nie wolno używać przewodu do noszenia i przeciągania urządzenia lub do wyciąganiaPOWDP2560 PL Copyright © 2021 VARO Strona | 5 www.varo.com wtyczki z gniazdka. Przewód należy chronić przez ciepłem, olejem, ostrymi krawędziami lub częściami ruchomymi. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia elektrycznego.

• Podczas pracy na zewnątrz należy zastosować odpowiedni przedłużacz, przeznaczony do użytku na wolnym powietrzu. Zastosowanie przewodu zasilającego przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia elektrycznego.

• Jeśli nie można uniknąć pracy z urządzeniem w wilgotnym otoczeniu, należy użyć wyłącznika różnicowo-prądowego, który redukuje niebezpieczeństwo porażenia prądem.

5.3 Bezpieczeństwo osobiste

• Podczas użytkowania narzędzia należy być czujnym, skoncentrować się na wykonywanych czynnościach i zachowywać zdrowy rozsądek. Nie należy używać urządzenia będąc zmęczonym lub pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas pracy z urządzeniem może skutkować poważnymi obrażeniami ciała.

• Należy korzystać ze sprzętu ochrony osobistej i zawsze nosić osłonę na oczy. Stosowanie w odpowiednich sytuacjach sprzętu ochrony osobistej, jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki przeciwhałasowe zmniejsza ryzyko obrażeń ciała.

• Unikać przypadkowego uruchomienia. Przed podłączeniem narzędzia do prądu upewnić się, że włącznik jest w pozycji „0” (wyłącz.). Przenoszenie urządzenia z palcem na wyłączniku lub podłączanie urządzenia do gniazdka, kiedy wyłącznik jest w pozycji „I” (włącz.) grozi wypadkami.

• Przed włączeniem urządzenia należy usunąć wszelkie klucze regulacyjne. Klucz lub inne narzędzie pozostawione na obracającej się części urządzenia może spowodować obrażenia ciała.

• Nie wychylać się nadmiernie. Należy zawsze zachować odpowiednią postawę i równowagę. Zapewnia to zachowanie lepszej kontroli w nieoczekiwanych sytuacjach.

• Należy odpowiednio się ubierać: nie nosić luźnej odzieży lub biżuterii. Włosy, odzież i rękawice trzymać z dala od ruchomych części urządzenia. Luźna odzież, biżuteria lub długie włosy mogą zaplątać się w ruchome części.

• Jeśli urządzenie jest wyposażone w wyciąg pyłu i urządzenie do odpylania, należy upewnić się, że są one poprawnie podłączone i użytkowane. Stosowanie takich urządzeń zmniejsza zagrożenia powodowane zapyleniem.

5.4 Użytkowanie i konserwacja elektronarzędzi

• Nie wolno przeciążać elektronarzędzi. Należy używać właściwego elektronarzędzia dla zamierzonych prac. Właściwe elektronarzędzie pozwoli na lepsze i bezpieczniejsze wykonanie pracy przy takim obciążeniu, do jakiego zostało zaprojektowane.

• Nie stosować urządzenia w sytuacji, kiedy wyłącznik nie funkcjonuje prawidłowo. Każde elektronarzędzie z niesprawnym wyłącznikiem jest niebezpieczne i należy je naprawić.

• Przed podjęciem jakichkolwiek regulacji, wymiany akcesoriów lub podczas przechowywania, elektronarzędzie musi być odłączone od zasilania. Takie środki zapobiegawcze zmniejszają ryzyko niezamierzonego uruchomienia elektronarzędzia.

• Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci; nie wolno też zezwalać na korzystanie z niego przez osoby niezaznajomione z urządzeniem oraz z niniejszą instrukcją obsługi. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

• Urządzenie należy poddawać konserwacji. Sprawdzać regulację lub mocowanie ruchomych części, ewentualne pęknięcia lub inne uszkodzenia, które mogą wpływać na pracę narzędzia. Wszelkie zauważone uszkodzenia muszą być naprawione przed ponownym użytkowaniem. Nieprawidłowa konserwacja narzędzi jest przyczyną wielu wypadków.POWDP2560 PL Copyright © 2021 VARO Strona | 6 www.varo.com

• Części tnące muszą być utrzymywane w stanie naostrzonym i czystym. Prawidłowo konserwowane części tnące o ostrych krawędziach zapewniają łatwiejszą obsługę narzędzia i zmniejszają prawdopodobieństwo zakleszczenia.

• Z elektronarzędzia, akcesoriów, końcówek tnących itp. należy korzystać jedynie zgodnie z niniejszą instrukcją i przeznaczeniem właściwym dla danego typu urządzenia, przy uwzględnieniu warunków pracy oraz rodzaju wykonywanego zadania. Użytkowanie elektronarzędzi w sposób niezgodny z przeznaczeniem może powodować niebezpieczne sytuacje.

• Serwis elektronarzędzia powinien być przeprowadzany jedynie przez wykwalifikowany personel, który stosuje tylko oryginalne części zamienne. Zapewni to bezpieczeństwo użytkowania elektronarzędzia.

6 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA

• Zawsze należy używać środków ochronny oczu.

• Nie wolno używać narzędzia w pobliżu łatwopalnych cieczy ani gazów.

• NIE WOLNO używać urządzenia z zamocowaną szlifierską tarczą tnącą (zamiast zwykłej tarczy tnącej).

• Przed każdym użyciem sprawdzać stan tarczy tnącej pod kątem małych pęknięć i uszkodzeń. Tarczę uszkodzoną należy natychmiast wymienić.

• Wolno używać tylko tarcz tnących, które są zalecane przez producenta i spełniają wymogi normy EN847-1.

• Należy używać tylko akcesoriów zalecanych w niniejszej instrukcji.

• Należy dobierać tarcze tnące odpowiednie do ciętego materiału.

• Aby ograniczyć emisję hałasu należy zawsze używać czystych i ostrych tarcz.

• Należy używać wyłącznie prawidłowo zaostrzonych tarcz tnących. Nie wolno przekraczać maksymalnej prędkości obrotowej z oznaczenia tarczy tnącej.

• Przed zamontowaniem tarczy tnącej należy oczyścić oś, kołnierze (zwłaszcza powierzchnie montażowe) i nakrętkę sześciokątną. Nieprawidłowy montaż może spowodować drgania, odbicia lub poślizg tarczy tnącej.

• Nie dopuszczać do kontaktu pilarki z metalami, np. gwoździami lub śrubami. Przed rozpoczęciem pracy należy sprawdzić obrabiany materiał i usunąć wszystkie gwoździe, śruby i inne obce elementy.

• Przed włączeniem przełącznika należy usunąć ze stolika pilarki wszystkie klucze, odpady i inne przedmioty.

• NIE WOLNO używać rękawic podczas pracy. Używanie rękawic jest zalecane tylko podczas wymiany narzędzi tnących.

• Ręce należy trzymać z dala od linii cięcia tarczy tnącej.

• NIE WOLNO stać w linii cięcia tarczy tnącej, nie dopuszczać aby w tym miejscu stały inne osoby.

• Przed dosunięciem elementu obrabianego należy pozwolić na krótką pracę pilarki bez obciążenia. Należy nasłuchiwać, czy nie występują wibracje lub stukanie tarczy tnącej, co może wskazywać na nieprawidłowy montaż lub wyważenie tarczy.

• Urządzenia nie wolno używać do wycinania rowków ani zagłębień.

• Należy wymienić wkładkę stolika po jej zużyciu.

• NIE WOLNO dokonywać regulacji urządzenia podczas jego pracy. Przed rozpoczęciem regulacji odłączyć wtyczkę od gniazdka.

• W razie konieczności użyć klocka popychającego. Podczas przecinania wzdłużnego małych elementów KONIECZNIE należy używać klocka popychającego, aby trzymać ręce i palce w dużej odległości od tarczy tnącej.

• Kiedy klocek popychający nie jest używany, zawsze musi być przechowywany na swoim miejscu.POWDP2560 PL Copyright © 2021 VARO Strona | 7 www.varo.com

• Zawsze należy zwracać szczególną uwagę na zalecenia, pozwalające ograniczyć niebezpieczeństwo ODBICIA. ODBICIE to gwałtowna reakcja wynikająca z zablokowania, zgięcia lub nieprawidłowego wyrównania tarczy tnącej. ODBICIE powoduje wyrzucenie elementu obrabianego w kierunku operatora. ODBICIE może prowadzić do poważnych obrażeń. ODBICIA można uniknąć, kiedy tarcza tnąca jest ostra, prowadnica do cięcia wzdłużnego jest równoległa do tarczy tnącej, klin rozszczepiający i osłona tarczy są utrzymywane w dobrym stanie i odpowiednim położeniu, element przecinany jest mocno trzymany do chwili całkowitego przejścia przez tarczę tnącą, przecinane elementy nie są skręcone lub wygięte oraz mają prostą krawędź do przesuwania wzdłuż prowadnicy do cięcia wzdłużnego.

• Nie wolno wykonywać cięć odręcznych. Cięcia odręczne to takie, w których używa się rąk do utrzymywania elementu przecinanego lub do jego prowadzenia, zamiast korzystania z listwy oporowej lub kątownika do cięcia ukosowego.

• NIGDY nie pochylać się nad tarczą tnącą, nie sięgać wokół niej. NIGDY nie wyjmować elementu obrabianego przed całkowitym zatrzymaniem tarczy tnącej.

• Unikać gwałtownego lub zbyt szybkiego dosuwania materiału. Elementy wykonane z twardych materiałów należy dosuwać tak wolno, jak to możliwe. Nigdy nie zaginać ani nie obracać elementu przecinanego podczas dosuwania go do tarczy tnącej. Kiedy tarcza tnąca zablokuje się lub przestanie się obracać podczas dosuwania elementu obrabianego, należy natychmiast wyłączyć urządzenie. Wyjąć wtyczkę z gniazdka. Usunąć element blokujący tarczę tnącą.

• NIGDY nie należy usuwać odpadów, nie dotykać osłony pilarki, dopóki tarcza tnąca się obraca.

• Z elementu obrabianego należy usunąć wszystkie sęki PRZED rozpoczęciem cięcia.

• Nie nadwyrężać przewodu. Nie ciągnąć za przewód w celu wyjęcia wtyczki z gniazdka. Nie wystawiać przewodu na działanie ciepła, oleju, wody ani ostrych krawędzi.

• Niektóre rodzaje pyłu wytwarzanego podczas pracy pilarki zawierają substancje chemiczne, które mogą powodować raka, uszkodzenia płodu lub choroby genetyczne. Przykłady takich substancji to:

• pochodne ołowiu z farb ołowiowych,

• arszenik i chrom z chemicznie obrabianego drewna.

• Zagrożenie dla zdrowia wynikające z takich oddziaływań zależy od częstości wykonywania tego typu prac.

• Środki ograniczające wystawianie się na działanie substancji chemicznych: zawsze należy pracować w dobrze wentylowanych miejscach, używać certyfikowanego wyposażenia ochronnego np. masek do oddychania specjalnie zaprojektowanych do odfiltrowywania mikroskopijnych cząstek.

• Podczas przecinania należy podłączać do urządzenia system odprowadzania pyłu.

• Osłona może być podniesiona podczas ustawiania elementu obrabianego lub w celu uzyskania łatwiejszego dostępu podczas czynności konserwacyjnych. Przed podłączeniem urządzenia do zasilania elektrycznego należy się upewnić, że osłona tarczy tnącej została opuszczona i jest dokładnie położona całą swoją powierzchnią na stole do cięcia.

• Upewnić się, że urządzenie do odchylania ramienia na ukośnicy jest pewnie zamocowane.

• Podłoże wokół urządzenia musi być płaskie, czyste i wolne od takich cząstek jak wióry czy ścinki.

7 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE

LASERÓW Ostrzeżenie! Wiązka laserowa może spowodować uszkodzenie wzroku. Nie wolno patrzeć na źródło wiązki.POWDP2560 PL Copyright © 2021 VARO Strona | 8 www.varo.com

• Podczas użytkowania nie wolno kierować wiązki laserowej – bezpośrednio ani pośrednio (przez powierzchnie odbijające) - na inne osoby.

• Ten laser spełnia wymagania stawiane urządzeniom klasy 2 przez odpowiednią normę. Urządzenie nie zawiera elementów wymagających konserwacji. Pod żadnym pozorem nie wolno otwierać obudowy. W przypadku uszkodzenia urządzenia, należy zlecić jego naprawę autoryzowanemu serwisowi.

• Okulary laserowe nie chronią przed promieniowaniem laserowym.

• Pod żadnym pozorem nie otwierać.

• Nie przechowywać w miejscach, w których temperatura może przekroczyć 40 °C.

• Ładować tylko w temperaturze otoczenia pomiędzy 4 °C i 40 °C.

• Przechowywać w chłodnym i suchym miejscu (5-20 °C). Nie wolno przechowywać akumulatora w stanie rozładowanym.

• Lepiej jest regularnie rozładowywać i ponownie ładować akumulatory litowo-jonowe (co najmniej 4 razy w roku). Idealnie jest naładować akumulator litowo-jonowy do długotrwałego przechowywania do 40% pojemności.

• Akumulator można wyrzucać tylko zgodnie z instrukcjami podanymi w części „Ochrona środowiska”.

• Nie zwierać. W przypadku utworzenia połączenia elektrycznego między biegunami (+) i (- ), bezpośrednio lub poprzez przypadkowe połączenie metalowymi przedmiotami, akumulator będzie zwarty i przez połączenie będzie płynąć prąd dużej mocy. Spowoduje to wydzielanie ciepła, które grozi pęknięciem obudowy lub pożarem.

• Nie ogrzewać. W przypadku ogrzania akumulatora do temperatury przekraczającej 100 °C uszczelnienia i inne polimerowe komponenty mogą zostać uszkodzone. Może to spowodować wyciek elektrolitu i/lub wewnętrzne zwarcie, a w efekcie wydzielanie ciepła i pęknięcie lub pożar. Nie wrzucać akumulatora do ognia. Grozi to eksplozją i/lub poważnym poparzeniem.

• W skrajnych warunkach może nastąpić wyciek z akumulatora. Po zauważeniu cieczy na powierzchni akumulatora konieczne jest postępowanie zgodnie z następującą procedurą: − ostrożnie zetrzeć szmatką ciecz i unikać kontaktu ze skórą − w przypadku kontaktu ze skórą lub oczami stosować się do poniższych wskazówek: ✓ natychmiast spłukać wodą; Zneutralizować łagodnym kwasem, na przykład sokiem z cytryny lub octem. ✓ W przypadku kontaktu z oczami spłukiwać obficie czystą wodą przez przynajmniej 10 minut; skorzystać z porady lekarza. Zagrożenie pożarem! Nie dopuszczać do zwarcia biegunów odłączonego akumulatora. Nie podpalać akumulatora.

• Nigdy nie podejmować prób ładowania baterii nieprzystosowanych do ładowania.

• Natychmiast wymieniać uszkodzone przewody.

• Nie otwierać ładowarki.

• Nie wkładać do ładowarki żadnych przedmiotów.

• Ładowarki można używać wyłącznie wewnątrz pomieszczeń.POWDP2560 PL Copyright © 2021 VARO Strona | 9 www.varo.com 9 ŁADOWANIE ORAZ WKŁADANIE I WYJMOWANIE AKUMULATORA

9.1 Wskaźniki ładowarki

Podłączyć ładowarkę do gniazda wyjściowego zasilania.

• Ciągłe światło zielone: gotowość do ładowania.

• Czerwone migające: ładowanie.

• Ciągłe światło zielone: naładowane.

• Ciągłe światło zielone i czerwone: uszkodzony akumulator lub ładowarka. Uwaga: jeśli akumulator nie jest dobrze dopasowany, należy go odłączyć i potwierdzić, że model pakietu akumulatorów jest odpowiedni do tej ładowarki zgodnie ze specyfikacją Nie wolno ładować pakietu akumulatorów innego typu ani pakietu akumulatorów, który nie jest prawidłowo zamocowany w ładowarce.

1. Często kontrolować ładowarkę i pakiet akumulatorów, kiedy jest on podłączony.

2. Odłączyć ładowarkę od gniazdka i od pakietu akumulatorów po zakończeniu ładowania.

3. Odczekać na całkowite ostygnięcie pakietu akumulatorów przed użyciem go.

4. Ładowarkę i akumulator należy przechowywać w pomieszczeniu, w miejscu

niedostępnym dla dzieci. UWAGA: Jeśli akumulator jest gorący po dłuższym używaniu w narzędziu, należy odczekać aż ostygnie do temperatury pokojowej przed ładowaniem. Przedłuży to żywotność akumulatorów.

9.2 Wyjmowanie / wkładanie akumulatora

OSTRZEŻENIE: Przed wykonaniem jakichkolwiek regulacji upewnić się, że urządzenie jest wyłączone albo wyjąć pakiet akumulatorów.

• Trzymać narzędzie w jednej ręce, a pakiet akumulatorów w drugiej.

• Wkładanie: wepchnąć i wsunąć akumulator do otworu akumulatora; przed uruchomieniem upewnić się, że zatrzaski zwalniające po obu stronach są zablokowane, a akumulator pewnie zamocowany.

• Wyjmowanie: Nacisnąć zatrzask zwalniający i równocześnie wyciągnąć pakiet akumulatorów.

9.3 Wskaźnik naładowania pakietu akumulatorów

Na pakiecie akumulatorów są wskaźniki naładowania akumulatora, umożliwiające sprawdzenie stanu akumulatora po naciśnięciu przycisku. Przed użyciem urządzenia nacisnąć spust przełącznika, aby sprawdzić, czy akumulator jest wystarczająco naładowany do prawidłowej pracy. Te 3 diody LED mogą pokazywać status poziomu naładowania akumulatora: 3 diody LED są zapalone: bateria jest całkowicie naładowana. 2 diody LED są zapalone: akumulator naładowany w 60%. 1 dioda LED jest zapalona: Akumulator niemal rozładowany.POWDP2560 PL Copyright © 2021 VARO Strona | 10 www.varo.com 10 MONTAŻ Przed przystąpieniem do regulacji lub konserwacji należy odłączyć wtyczkę urządzenia od zasilania. Nie używać ukośnicy do czasu jej całkowitego zamontowania i prawidłowego przygotowania do pracy zgodnego z wskazówkami w niniejszej instrukcji obsługi.

10.1 Montaż bocznego pręta podporowego

• Umieścić dwa pręty prowadzące w podporach bocznych i zamocować je.

• Poluzować śrubę i umieścić boczny pręt podporowy w otworach pozycjonujących.

• Zamocować boczne pręty podporowe śrubami, aby zapobiec ich wysunięciu się.

Zacisk (11) można zamontować po lewej lub po prawej stronie prowadnicy. Wprowadzić pręt imadła do otworu w prowadnicy i dokręcić za pomocą śruby blokującej.

11 INSTRUKCJA OBSŁUGI

11.1 Transport ukośnicy

Przed transportowaniem elektronarzędzia należy użyć trzpienia mocującego (17). Pociągnąć ukośnice w dół i zablokować ją w opuszczonej pozycji przez ciągnięcie za sworzeń ustalający i przekręcenie o ćwierć obrotu, aż sworzeń ustalający się zablokuje. W ten sposób ukośnica zostanie zabezpieczona.

11.2 Usuwanie wiórów i pyłu

W przypadku wbudowanego odciągu pyłu umieścić worek na pył (18) na wylocie wiórów. Pył wokół narzędzia można usuwać wężem do odkurzacza. Worek na pył przeznaczony jest tylko do częściowego usuwania pyłu! Jest on przeznaczony do przerywania odciągu pyłu.

11.3 Mocowanie elementu obrabianego

Należy zabezpieczyć element obrabiany przed odrzuceniem. Zacisk (11) jest doskonałym narzędziem służącym do tego celu.

• Docisnąć element cięty do listwy (4) i między zacisk.

• Dokręcić zacisk (11) w prawo, aby zamocować element cięty.

11.4 Kąt cięcia ukosowego (ryc. 1)

Kąt cięcia ukosowego można dobierać z zakresu od -45° do 45°. Podziałka kąta cięcia ukosowego jest wyskalowana w stopniach.

• Aby wyregulować stół pilarki (5), należy wcisnąć i przytrzymać przycisk pod uchwytem blokującym (6).

• Przekręcić stół pilarki (5) na odpowiedni kąt (w prawo lub lewo). Kąt można odczytać z podziałki kąta cięcia ukosowego (8).

11.5 Regulacja kąta cięcia

• Umieścić tarczę tnącą w niższym położeniu i zablokować ją kołkiem blokującym.

• Teraz przytrzymać kątownik (90°) dociśnięty do szyny prowadzącej i tarczy tnącej. Tarcza tnąca musi całkowicie przylegać do kątownika. Jeśli tak nie jest, można wyregulować kąt przez poluzowanie przeciwnakrętki i wyregulowanie śrubami regulacyjnymi, aż kąt między tarczą i stolikiem obrotowym będzie wynosić 90°.

• Aby wykonać tę czynność, należy użyć dostarczonego klucza do poluzowania śrub. Nie zapomnieć o późniejszym dokręceniu tych śrub.POWDP2560 PL Copyright © 2021 VARO Strona | 11 www.varo.com

11.6 Kąt nachylenia (ryc. 2)

Kąt nachylenia można dobierać z zakresu od 0° do 45°. Podziałka kąta nachylenia jest wyskalowana w stopniach.

• Jeśli dźwignia blokująca (20) jest dokręcona, poluzować ją.

• Przestawić rączkę sterowania z uchwytem na żądany kąt.

• Dokręcić dźwignię blokującą (20).

11.7 Regulacja blokady przesuwu

• Aby odblokować pręt do przesuwania (13), przekręcić gałkę blokady pręta do przesuwania (21) w lewo lub w prawo. W przypadku długich elementów należy użyć przesuwu; w tym celu poluzować gałkę blokady.

• Wykonać cięcie elementu.

• Wyłączyć elektronarzędzie.

• Przed wyjęciem obrabianego elementu należy poczekać na całkowite zatrzymanie tarczy tnącej (2).

11.8 Włączanie i wyłączanie

Ze względu na własne bezpieczeństwo należy używać dwóch rąk przy włączaniu i wyłączaniu narzędzia.

• Włożyć akumulator (25).

• Pociągać przełącznik wł./wył. (15) w kierunku uchwytu przez około 2 sekund, aby osiągnąć maksymalną prędkość. Tarcza tnąca obraca się tak długo, jak wciśnięty jest przycisk.

• Aby wyłączyć urządzenie należy zwolnić przycisk wł./wył. (15).

To urządzenie jest wyposażone w laser – światło laserowe można włączyć przełącznikiem wł./wył.

W celu zamocowania worka na pył (18) założyć go na adapter do odprowadzania pyłu. Po napełnieniu worka mniej więcej do połowy należy zdjąć go z narzędzia i opróżnić.

Upewnić się, że tarcza tnąca nie zablokuje się podczas cięcia. Może spowodować uszkodzenie i spalenie silnika. W przypadku zablokowania tarczy należy natychmiast zwolnić przełącznik, aby zapobiec uszkodzeniu silnika.

• Mocno unieruchomić element obrabiany.

• Ustawić kąt cięcia ukosowego i kąt nachylenia.

• Włączyć elektronarzędzie.

• Powoli dosuwać uchwyt (14) do dołu. Aby to zrobić, najpierw należy wcisnąć przełącznik bezpieczeństwa (17).

11.12 Przecinanie elementów specjalnych

Obłe i okrągłe elementy wymagają zabezpieczenia przed poślizgiem. Należy się upewnić, że nie występuje przerwa pomiędzy elementem obrabianym a listwą oporową (4) lub stołem (5).POWDP2560 PL Copyright © 2021 VARO Strona | 12 www.varo.com

11.13 Wymiana tarczy tnącej (ryc. 3)

Wyjąć akumulator przed rozpoczęciem pracy przy tarczy tnącej Poczekać chwilę przed dotknięciem tarczy tnącej. Może być bardzo gorąca. Zęby tarczy są bardzo ostre.

• Pociągnąć ukośnicę w dół i zablokować ją w najniższej pozycji przez ciągnięcie za sworzeń ustalający i przekręcenie o ćwierć obrotu, aż sworzeń ustalający się zablokuje.

• Umożliwić głowicy tnącej pilarki uniesienie się do położenia pionowego.

• Poluzować wkręt płyty osłonowej.

• Nacisnąć blokadę wrzeciona (24).

• Odchylić płytę osłonową do góry, aby zapewnić sobie dostęp do śruby osi.

• Wcisnąć przycisk blokady wału, przytrzymując go mocno, równocześnie przekręcając klucz tarczy tnącej w prawo. Blokada wału zacznie działać po przekręceniu klucza. Nadal trzymać wciśnięty przycisk blokady wału, równocześnie przekręcając kluczem w prawo, aby poluzować śrubę wału.

• Odkręcić śrubę blokującą, zewnętrzny kołnierz (c), zdjąć tarczę tnącą (b) i wewnętrzny kołnierz (a).

• Usunąć wióry i pył z okolicy wrzeciona i kołnierzy.

• Założyć nową tarczę tnącą (wierzchołki zębów tnących muszą być ustawione w kierunku wskazanym przez strzałkę na pokrywie), a następnie zmontować wszystkie części w odwrotnej kolejności.

• Dokręcić śrubę płyty pokrywy.

• Przekręcić plastikową pokrywę z powrotem w pierwotne położenie. Podczas wymiany tarczy tnącej można dokręcić pręt do przesuwania gałką blokującą (21).

12 CZYSZCZENIE I KONSERWACJA

Przed wykonywaniem jakichkolwiek czynności przy urządzeniu należy wyjąć akumulator.

• Obudowę regularnie czyścić miękką szmatką, najlepiej po każdym użyciu.

• Jeśli zabrudzenia nie można łatwo usunąć, należy użyć miękkiej szmatki zwilżonej wodą z mydłem.

• Nie wolno używać rozpuszczalników takich, jak benzyna, alkohol, woda amoniakalna itp. Te rozpuszczalniki mogą uszkodzić elementy z tworzyw sztucznych. Woda nie może dostać się do wnętrza elektronarzędzia! 13 PARAMETRY TECHNICZNE Napięcie DC (Un) 20 V Prędkość bez obciążenia 3300 obr./min Klasa ochrony

Kąt odchylenia stolika roboczego Kąt odchylenia głowicy Wysokość x szerokość (mm) 90° 90° 60 x 220 mm 45° 90° 60 x 150 mm 90° 45° 30 x 220 mm 45° 45° 30 x 150 mm

Wartości emisji hałasu, zmierzone zgodnie z odpowiednią normą. (K=3 m/s²) Poziom ciśnienia akustycznego LpA 100 dB(A) Poziom mocy akustycznej LwA 104 dB(A) UWAGA! Moc akustyczna dźwięku może przekraczać 85 dB(A), w takim wypadku należy zastosować środki indywidualnej ochrony słuchu. 16 PRZECHOWYWANIE

• Dokładnie oczyścić całe urządzenie i jego akcesoria.

• Przechowywać urządzenie w stabilnym i bezpiecznym położeniu w chłodnym, suchym i niedostępnym dla dzieci miejscu, nie narażając go na zbyt wysoką ani zbyt niską temperaturę.

• Chronić urządzenie przed bezpośrednim działaniem promieni słonecznych. W miarę możliwości urządzenie należy przechowywać w ciemności.

• Nie wolno go przechowywać w plastikowych workach, które mogłyby powodować powstawanie wilgoci.

ROZWIĄZANIE Silnik się nie uruchamia Akumulator jest całkowicie rozładowany. Silnik jest przeciążony lub przegrzany. Naładować akumulator. Pozwolić na pracę urządzenia bez obciążenia przez 2 minuty, aby umożliwić jego ochłodzenie. Zbyt silne wibracje. Poluzowane śruby lub części. Nieprawidłowy montaż ukośnicy. Nieprawidłowe podparcie elementu obrabianego. Dokręcić wszystkie śruby. Prawidłowo zamocować ukośnicę. Zamocować obrabiany element.POWDP2560 PL Copyright © 2021 VARO Strona | 14 www.varo.com 18 GWARANCJA

• Na produkt udziela się gwarancji na okres 36 miesięcy, począwszy od daty zakupu przez pierwszego użytkownika.

• Gwarancja obejmuje awarie wynikające z wad materiałowych i wykonawczych, nie obejmuje natomiast wad wynikających z normalnego zużycia takich części jak: łożyska, szczotki, przewody, wtyczki oraz takich akcesoriów jak końcówki, wiertła, brzeszczoty piły, itd.; nie obejmuje także uszkodzeń i usterek spowodowanych przez niewłaściwe używanie produktu, jego modyfikacji i wypadków. Gwarancja nie obejmuje również kosztów transportu.

• Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy akumulatorów i ładowarek oraz części uszkodzonych z powodu zwykłego zużycia, takich jak w szczególności łożyska, szczotki, przewody, wtyczki itd. Niniejsza gwarancja nie obejmuje również takich akcesoriów jak wiertła, bity, tarcze tnące itd.

• Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.

• Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania narzędzia.

• Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Powerplus.

• Więcej informacji można uzyskać, dzwoniąc na numer: 00 32 3 292 92 90.

• Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.

• Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciążeniem urządzenia.

• Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia cieczy, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie wyczerpuje wszystkich możliwych sytuacji.

• Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.

• Urządzenie lub części, które zostaną wymienione w ramach gwarancji, stają się własnością Varo NV.

• Producent może odrzucić roszczenie, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek węglowych itp.).

• Jako dowód zakupu należy zachować rachunek.

• Niezdemontowane narzędzie należy zwrócić do sprzedawcy w oryginalnej plastikowej walizce (jeżeli produkt był w nią fabrycznie zapakowany) wraz z dowodem zakupu. 19 ŚRODOWISKO NATURALNE Zużytego urządzenia nie wolno się pozbywać wraz z normalnymi odpadami z gospodarstwa domowego. Należy z nim postępować zgodnie z odpowiednimi przepisami ochrony środowiska. Odpady wytworzone przez urządzenia elektryczne nie mogą być traktowane jak zwykłe odpady domowe. Należy je odstawić do wyspecjalizowanych punktów zbiórki takich odpadów. Informacje na temat recyklingu i pozbywania się odpadów można uzyskać od administracji lokalnej lub od sprzedawcy.POWDP2560 PL Copyright © 2021 VARO Strona | 15 www.varo.com

produkt: Ukośnica z przesuwem znak towarowy: POWERplus model: POWDP2560 spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opartych na zastosowaniu europejskich norm zharmonizowanych. Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji. Dyrektywy europejskie (wraz z dyrektywami je zmieniającymi, jeżeli takie istnieją): 2011/65/EU 2006/42/EC 2014/30/EU Europejskie normy zharmonizowane (wraz z ewentualnymi zmianami): EN62841-1 : 2015 EN62841-3-9 : 2014 EN55014-1 : 2017 EN55014-2 : 2015 Osoba odpowiedzialna za przechowywanie dokumentacji technicznej: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Niżej podpisany działa w imieniu zarządu firmy, na podstawie udzielonego mu pełnomocnictwa,
