POWDP2560 - Fierăstrău PowerPlus - Manual de utilizare gratuit

Tip produs	Ferăstrău cu onglet telescopic
Marcă	PowerPlus
Model	POWDP2560
Tensiune nominală	20 V CC (baterie neinclusă)
Viteză fără sarcină	3300 min⁻¹
Dimensiunile pânzei	210 mm (diametru) x 30 mm (alezaj) x 2 mm (grosime)
Capacitate de tăiere (90° x 90°)	60 x 220 mm
Capacitate de tăiere (45° x 90°)	60 x 150 mm
Capacitate de tăiere (90° x 45°)	30 x 220 mm
Capacitate de tăiere (45° x 45°)	30 x 150 mm
Unghi de onglet orizontal	-45° până la +45°
Unghi de teșire vertical	0° până la 45°
Laser	Clasa 2, întrerupător dedicat
Sac de praf	Inclus, capacitate parțială
Funcție culisantă	Bare culisante cu blocare
Nivel de presiune acustică (LpA)	100 dB(A)
Nivel de putere acustică (LwA)	104 dB(A)
Clasă de protecție	II (izolație dublă)
Întreținere	Curățare cu o cârpă moale și apă cu săpun, fără solvenți
Siguranță	Întrerupător cu două mâini, știft de transport, apărătoare pentru lamă
Garanție	36 luni

Întrebări frecvente - POWDP2560 PowerPlus

Cum să înlocuiesc pânza ferăstrăului?

Scoateți bateria. Coborâți ferăstrăul și blocați-l cu știftul de reținere. Slăbiți șurubul capacului, cuplați blocarea arborelui (24), apoi folosiți cheia furnizată pentru a slăbi șurubul în sensul acelor de ceas. Scoateți șurubul, flanșa exterioară, pânza și flanșa interioară. Montați noua pânză respectând sensul dinților, apoi reasamblați piesele în ordine inversă.

Bateria nu se introduce în unealtă, ce să fac?

Verificați că utilizați bateria compatibilă cu acest model. Asigurați-vă că bateria este orientată corect și că zăvoarele se cuplează. Curățați contactele dacă este necesar. Vezi secțiunea 9.2 din manual.

Cum să reglez unghiul de onglet orizontal?

Apăsați pe trăgaciul de sub pârghia de deblocare (6), rotiți masa de sprijin (5) la unghiul dorit (de la -45° la +45°), apoi eliberați trăgaciul. Unghiul se afișează pe riglă (8).

Laserul nu se aprinde, ce să verific?

Asigurați-vă că bateria este încărcată și bine introdusă. Apăsați pe întrerupătorul ON/OFF al laserului (15). Dacă laserul rămâne stins, verificați că nu este obstrucționat. Dacă problema persistă, contactați serviciul de asistență.

Care este capacitatea maximă de tăiere?

Cu o tăiere la 90° (onglet și teșire), capacitatea este de 60 x 220 mm (înălțime x lățime). La teșire de 45°, înălțimea maximă este de 30 mm și lățimea de 220 mm. Vezi tabelul secțiunea 14.

Pot tăia metal cu acest ferăstrău?

Nu, acest ferăstrău este conceput doar pentru tăierea lemnului (dur, moale, plăci aglomerate). Nu tăiați metal, cuie sau șuruburi. Utilizați numai pânze adaptate pentru lemn, conforme cu standardul EN847.

Cum să golesc sacul de praf?

Scoateți sacul de praf (18) de pe adaptorul de extracție. Deschideți-l și goliți-l când este pe jumătate plin. Puneți-l la loc după golire.

Unealta vibrează excesiv, care sunt cauzele?

Vibrațiile pot proveni de la șuruburi slăbite, montare incorectă sau o pânză prost ascuțită sau deteriorată. Strângeți toate șuruburile, verificați montajul și înlocuiți pânza dacă este necesar. Consultați secțiunea «Depanare» din manual.

Cum să depozitez ferăstrăul de onglet?

Curățați bine aparatul și accesoriile sale. Depozitați-l într-un loc uscat, temperat, ferit de soare și la îndemâna copiilor. Nu-l închideți într-o pungă de plastic (risc de umiditate). Utilizați știftul de reținere pentru a bloca capul în poziția de jos.

Ce să fac dacă ferăstrăul nu pornește?

Verificați că bateria este încărcată și introdusă corect. Dacă motorul este supraîncălzit, lăsați-l să se răcească aproximativ 2 minute în gol. Dacă problema persistă, consultați tabelul de depanare secțiunea 17 sau contactați serviciul de asistență.

MANUAL DE UTILIZARE POWDP2560 PowerPlus

1 UTILIZARE PREVĂZUTĂ 3
2 DESCRIERE (FIG. A & B)....3
3 CONTINUTUL PACHETULUI .... 3
4 SIMBOLURI....4
5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATELE ELECTRICE ....4
5.1 Zona de lucru ....4
5.2 Siguranța electrică 4
5.3 Siguranța personală....5
5.4 Folosirea și întreținerea aparatului electric....5
5.5 Service....6
6 INSTRUCTIUNI DE PROTECTIE SUPLIMENTARE ....6
7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU LASERE 7
8 INSTRUCTIUNI SUPLIMENTARE DE SIGURANȚĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE ....7
8.1 Acumulatorii....7
8.2 Încărcătoare....8
9 ÎNCĂRCAREA, INTRODUCEREA SAU SCOATEREA ACUMULATORULUI....8
9.1 Indicații privind încărcătorul ....8
9.2 Scoaterea/introducerea accumulatorului 9
9.3 Indicator al încărcării accumulatorului....9
10 MONTAJ....9
10.1 Montarea barelor de susținere laterală....9
10.2 Montarea clemei....9
11 INSTRUCTIUNI DE UTILIZARE....10
11.1 Transportul ferăstrăului unghiular....10
11.2 Extragerea prafului și a așchiilor .... 10
11.3 Fixarea piesei de prelucrat....10
11.4 Unghiul de 45 de grade în plan orizontal (Fig. 1)....10

POWERPLUS HIGH QUALITY TOOLS

POWDP2560 RO

11.5 Reglarea unghiului de tăiere 10
11.6 Unghi vertical de teşire (Fig. 2)....10
11.7 Reglarea dispozitivului de blocare a alunecării 10
11.8 Pornirea și oprirea .... 11
11.9 Utilizarea laserului (23)....11
11.10 Sacul de colectare a prafului....11
11.11 Tăierea....11
11.12 Tăierea pieselor speciale de lucru 11
11.13 Înlocuirea discului ferăstrăului (Fig. 3)....11
12 CURĂȚAREA ȘI ÎNTRETINEREA....12
12.1 Curățarea 12
13 DATE TEHNICE 12
14 CAPACITATE DE TĂIERE 12
15 ZGOMOT 12
16 DEPOZITAREA 13
17 DEPANARE....13
18 GARANTIE 14
19 MEDIU 14
20 DECLARATIA DE CONFORMITATE ....15

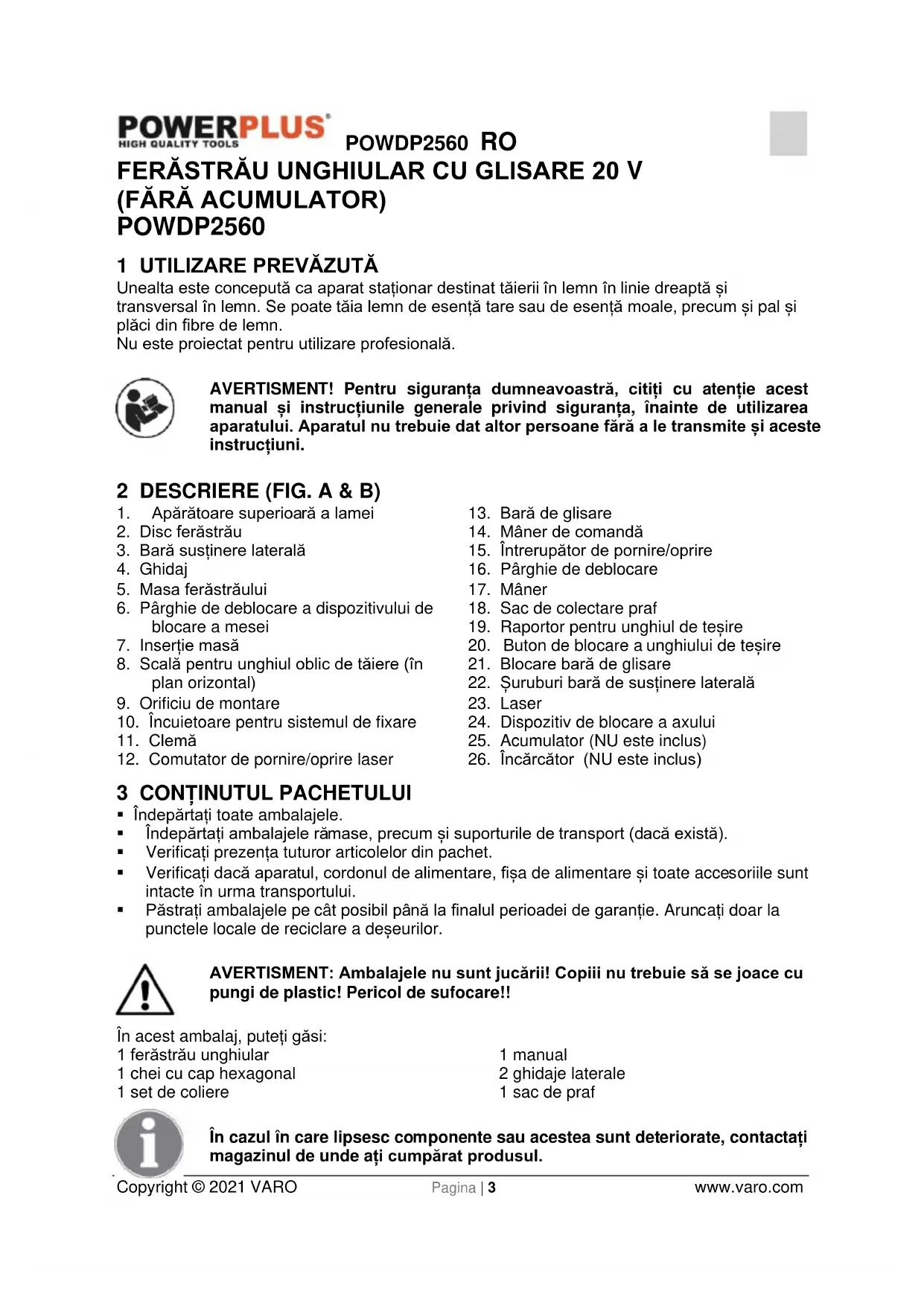

FERĂSTRĂU UNGHIULAR CU GLISARE 20 V (FĂRĂ ACUMULATOR) POWDP2560

1 UTILIZARE PREVĂZUTĂ

Unealta este concepută ca aparat staționar destinat tăierii în lemn în linie dreaptă și transversal în lemn. Se poate tăia lemn de esență tare sau de esență moale, precum și pal și plăci din fibre de lemn.

Nu este proiectat pentru utilizare profesională.

AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului. Aparatul nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. A & B)

1. Apărătoare superioară a lamei

2. Disc ferăstrău

3. Bară susținere laterală

4. Ghidaj

5. Masa ferăstrăului

6. Pârghie de deblocare a dispozitivului de blocare a mesei

7. Insertie masă

8. Scală pentru unghiul oblic de tăiere (în plan orizontal)

9. Orificiu de montare

10. Încuietoare pentru sistemul de fixare

11. Clemă

12. Comutator de pornire/oprire laser

13. Bară de glisare

14. Mâner de comandă

15. Întrerupător de pornire/oprire

16. Pârghie de deblocare

17. Mâner

18. Sac de colectare praf

19. Raportor pentru unghiul de teşire

20. Buton de blocare a unghiului de teşire

21. Blocare bară de glisare

22. Şuruburi bară de susținere laterală

23. Laser

24. Dispozitiv de blocare a axului

25. Acumulator (NU este inclus)

26. Incărcător (NU este inclus)

3 CONTINUTUL PACHETULUI

- Îndepărtați toate ambalajele.

- Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).

■ Verificati prezența tuturor articolelor din pachet.

- Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.

- Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!!

În acest ambalaj, puteți găsi:

1 ferăstrău unghiular

1 chei cu cap hexagonal

1 set de coliere

1 manual

2 ghidaje laterale

1 sac de praf

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual și / sau pe mașină se folosesc următoarele simboluri:

		Indică un risc de rănire sau de deteriorare a aparatului.		Purtați ochelari de protecție și protecții auditive.
		Citiți manualul înainte de utilizare.		În conformitate cu cerințele esențiale ale Directivelor europene.
		Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt, prin urmare, necesare.
		Purtați mănuși de protecție.		Purtați mască în mediile prăfoase.

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATELE ELECTRICE

Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și / sau rănirea gravă. Păstrați toate avertismentele de siguranță și instrucțiunile pentru consultare ulterioară. Termenul "aparat electric" folosit în cadrul avertismentelor de siguranță se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

5.1 Zona de lucru

• Spațiul de lucru trebuie să fie în permanență curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.
• Nu utilizati aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.
• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alti privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.

• Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.
• Evitați contactul cu suprafețe împământate, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.
• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.

• Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în mișcare. Cablurile deteriorate sau încălcite cresc riscul de electrocutare mortală.

• Când aparatul electric funcționează în exterior, folosiți un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.

• Dacă trebuie folosit aparatul electric în medii umede, folositi un o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor polar reduce riscul de electrocutare mortală.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.
• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protectiile auditive, reduce rănirile.
• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectată înainte de a conecta aparatul la priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.
• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.
• Nu vă întindeți. Mențineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în mișcare.
• Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Folosiți în aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.
• Nu utilizați aparatul dacă întrerupătorul nu îl pornește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos și trebuie reparat.
• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita aparatul electric. Astfel de măsuri de prevenire reduc riscul de a porni accidental aparatul electric.
• Depozitați aparatul oprit departe de accesul copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele electrice sunt potențial periculoase dacă sunt folosite de persoane neinstruite.
• Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l utiliza. Multe accidente sunt cauzate de aparate electrice prost întreținute.
• Păstrați piesele de tăiere ascuțite și curate. Sculele de tăiere întreținute corespunzător, având discuri de tăiere ascuțite, fac mai greu priză și sunt mai ușor de controlat.
• Utilizați aparatul, accesoriiile și discurile etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și operațiunile care trebuie efectuate. Utilizarea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

5.5 Service

- Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va păstra siguranța în funcționare a aparatului.

6 INSTRUCTIUNI DE PROTECTIE SUPLIMENTARE

■ Purtati întotdeauna echipament de protectie pentru ochi.
- Nu utilizati echipamentul în apropierea lichidelor sau a gazelor inflamabile.
- NU utilizati echipamentul dacă a fost montat un disc de tăiere (în loc de discul de ferăstrău).
- Înainte de fiecare utilizare, verificați dacă discul ferăstrăului nu este știrbit sau deteriorat. Înlocuți imediat discurile știrbite sau deteriorate.
- Utilizați numai discuri de ferăstrău recomandate de producător și în conformitate cu standardul EN847-1.

- Utilizați numai accesoriiile recomandate în manualul de față.

- Alegeti discul corespunzător pentru materialul de tăiat.

- Pentru reducerea zgomotului emis, verificați dacă discul este ascuțit și curat.

- Utilizați numai discuri de ferăstrău ascuțite corespunzător. Nu depășiți viteza maximă indicată pe discul ferăstrăului.

Înainte de montarea discului ferăstrăului, curățați axul, flanșele (în special suprafețele de montare) și piulița hexagonală. Montarea incorectă poate provoca vibrații/bătăi sau alunecarea discului ferăstrăului.

- Evitați contactul ferăstrăului cu obiecte metalice, cum ar fi cuiele ori şuruburile. Înainte de utilizare, verificați dacă piesa de prelucrat conține cuie, şuruburi sau alte corpuri străine și îndepărtați-le.

- Îndepărtați cheile, bucățile tăiate și orice alte obiecte de pe masa ferăstrăului înainte de pornire.

- NU purtați mănuși în timpul lucrului. Portul mănușilor se recomandă numai pentru înlocuirea uneltelor de tăiere.

- Feriți mâinile de pe direcția de tăiere a discului ferăstrăului.

- NU vă așezați în direcția de tăiere a discului ferăstrăului și NU permiteți așezarea altor persoane în poziția respectivă.

Înainte de a introduce o piesă de prelucrat, lăsați ferăstrăul să funcționeze timp de câteva secunde. Ascultați dacă se aud vibrații sau bătăi ale discului ferăstrăului, care pot indica montarea sau echilibrarea necorespunzătoare a discului.

- Nu utilizati echipamentul pentru a executa caneluri sau scobituri.

Înlocuiti insertia mesei dacă este uzată.

- NU efectuați reglaje la mașină în timpul mersului. Deconectați fișa de la priză înainte de a efectua reglaje.

- Dacă este necesar, utilizați un bloc de împingere. Utilizarea blocului de împingere este OBLIGATORIE la tăierea pe lungime a pieselor de prelucrat de dimensiuni reduse, pentru a feri mâinile și degetele de discul ferăstrăului.

- Îndepărtați blocul de împingere atunci când nu este utilizat.

- Atenție în special la instrucțiunile pentru reducerea pericolului de RECUL. RECULUL reprezintă o reactie bruscă la blocarea, îndoirea sau descentrarea discului ferăstrăului. RECULUL duce la proiectarea piesei de prelucrat către operator. RECULUL poate provoca răni grave. RECULUL poate fi evitat dacă discul este în permanență ascuțită, ghidajul longitudinal este paralel cu discul ferăstrăului, cuțitul de despicare și apărătoarea discului sunt în stare bună și în poziția corespunzătoare, piesa de lucru este ținută ferm până la trecerea completă a discului ferăstrăului și dacă se evită tăierea bucăților de lemn răsucite ori în unghi, care nu au o muchie dreaptă pentru deplasarea longitudinală de-a lungul ghidajului.

• Nu lucrați cu piesa ținută în mână. Ținerea cu mâna se referă la sprijinirea piesei de prelucrat sau ghidarea ei cu mâinile în loc de ghidarea cu ajutorul ghidajului longitudinal sau a blocului în unghi.
• NU vă aplecați peste discul ferăstrăului. NU vă întindeți pentru a lua o piesă de prelucrat înainte de oprirea completă a discului ferăstrăului.
• Evitați avansul brusc sau prea rapid al piesei de prelucrat. Pentru piesele de prelucrat din materiale dure, utilizati un avans cât mai lent. Nu îndoiti și nu răsuciți piesele de prelucrat în timpul avansului către ferăstrău. În caz de blocare sau oprire a discului ferăstrăului în timpul avansului piesei de prelucrat, opriți imediat echipamentul. Deconectați fișa de la priză. Îndepărtatii piesa care blochează ferăstrăul.
• NU încercați îndepărtarea așchiilor rezultate la tăiere și nu atingeți apărătoarea ferăstrăului în timp ce discul ferăstrăului este în miscare.
• Îndepărtati nodurile desprinse din piesa de prelucrat ÎNAINTE de pornirea ferăstrăului.
• Feriți cablul de solicitări. Nu trageți de cablu pentru a deconecta fișa de la priză. Feriți cablul de căldură, ulei, apă și muchiile ascutite.
• Anumite tipuri de pulberi rezultate la lucrul cu ferăstrăul pot conține substanțe cancerigene, teratogene sau care pot provoca mutații genetice. Câteva exemple de astfel de substanțe:
  ■ Plumbul din vopselele cu plumb;
• Arsenul si cromul din cheresteaua tratată chimic.
• Pericolul pentru sănătate al expunerii la astfel de substanțe este proporțional cu frecvența efectuării unor astfel de lucrări.
• Măsuri de reducere a expunerii la aceste substanțe: Mediul de lucru trebuie să fie bine ventilat. Lucrați numai cu echipamente de protectie certificate, cum ar fi măștile special proiectate pentru filtrarea microparticulelor.
• În timpul operațiunilor de tăiere, conectați echipamentul la un sistem de aspirare a prafului.
• Apărătoarea poate fi ridicată pentru poziționarea piesei de prelucrat sau pentru a facilita accesul, la lucrările de întreținere. Înainte de conectarea uneltei la rețea, verificați dacă apărătoarea ferăstrăului a fost coborâtă și așezată în contact cu masa de tăiere.
• Verificați ca echipamentul de balansare a brațului pe ferăstrăul unghiular să fie strâns în sigurantă.
• Planşeul din jurul uneltei trebuie să fie plană, curată și fără obiecte libere, cum ar fi decupaje sau aşchii.

7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU LASERE

Avertisment! Fasciculul laser poate produce afecțiuni ale ochilor. Nu priviți direct fasciculul laser.

În timpul utilizării, nu îndreptați fasciculul laser către alte persoane, direct sau prin reflexie.
- Laserul se încadrează în clasa 2 în conformitate cu standardul aplicabil. Echipamentul nu conține componente reparabile. Nu deschideți carcasa sub niciun motiv. În caz de defectiune a aparatului, solicitați repararea într-un service autorizat.
- Ochelarii pentru vizualizarea laserelor nu sunt ochelari de protectie împotriva radiațiilor laser.

8 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE

8.1 Acumulatorii

• Nu încercati deschiderea sub niciun motiv.
• Nu depozitați în locuri unde temperatura poate depăși 40 °C.

Încărcați numai la temperaturi ambiante între 4 °C si 40 °C.
- Depozitați acumulatorii într-un spațiu uscat și răcoros (5 °C-20 °C). Nu depozitați niciodată acumulatorii descărcați.
- Este recomandată descărcarea și reîncărcarea cu regularitate a accumulatorilor Li-ion (de cel puțin 4 ori pe an). Nivelul ideal de încărcare a accumulatorilor Li-ion în vederea depozitării pe termen lung este de 40% din capacitatea sa.
- La eliminarea accumulatorilor, respectați instrucțiunile din capitolul „Protectia mediului”.
- Evitați producerea de scurtcircuite. La conectarea directă sau accidentală, prin intermediul unor obiecte metalice, a bornelor pozitivă (+) și negativă (-), accumulatorul este scurtcircuitat și se va produce un curent de intensitate ridicată, care poate provoca ruperea sau aprinderea carcasei.
- Nu încălziți. La încălzirea acumulatorilor la peste 100 °C, garniturile de etanșare și izolare și alte componente din polimeri se pot deteriora, provocând scurgeri de electrolit și / sau scurtcircuite interne, care generează căldură și provoacă ruperea sau aprinderea. De asemenea, nu aruncați acumulatorii în foc. Pericol de incendiu, explozie și / sau arsuri grave.
- În condiții extreme se pot produce scurgeri din accumulatori. În caz că se observă lichid pe suprafața bateriei, procedați după cum urmează:

-Ştergeti cu atenție lichidul cu o cârpă. Evitați contactul cu pielea.

-În caz de contact cu pielea sau cu ochii, urmati instructiunile de mai jos:

√ Clătiți imediat cu apă. Neutralizați cu un acid slab, cum ar fi sucul de lămâie sau oțetul.
√ În caz de contact cu ochii, clătiți cu apă curată din abundență, timp de cel puțin 10 minute. Prezentăți-vă la medic.

Pericol de incendiu! Evitați scurtcircuitarea bornelor unui accumulator desprins. Nu dati foc accumulatorului.

8.2 Încărcătoare

• Nu încercați încărcarea bateriilor nere încărcabile.
• Înlocuiti imediat cablurile defecte.
  ■ Feriți încărcătorul de apă.
• Nu deschideți încărcătorul.
• Nu testați încărcătorul.
  Încărcătorul este destinat numai utilizării în interior.

9 ÎNCĂRCAREA, INTRODUCEREA SAU SCOATEREA ACUMULATORULUI

9.1 Indicații privind încărcătorul

Conectați încărcătorul la priza de curent:

• Verde aprins continuu: gata de încărcare.
• Roșu intermitent: în curs de încărcare.
• Verde aprins continuu: încărcat.

- Verde și roșu aprinse continuu: acumulatori deteriorați sau încărcător deteriorat.

Notă: dacă accumulatorul nu se potrivește bine, deconectați-l și verificați dacă setul de accumulatori este modelul corect pentru acest încărcător, conform celor indicate în diagrama din specificație. Nu încărcați alt set de accumulatori sau un set care nu se potrivește bine în încărcător.

1. Verificati frecvent încărcătorul și setul de acumulatori în timp ce acestea sunt conectate.
2. Scoateți din priză încărcătorul și deconectați-l de la setul de accumulatori la terminarea încărcării.
3. Lăsati setul de accumulatori să se răcească total înainte de utilizare.
4. Tineți încărcătorul și setul de accumulatori în interior, dar nu la îndemâna copiilor.

NOTĂ: Dacă accumulatorul este cald după utilizare continuă în unealtă, lăsați- I să se răcească la temperatura camerei înainte de încărcare. Astfel veți prelungi autonomia a accumulatorilor.

9.2 Scoaterea/introducerea accumulatorului

AVERTISMENT: Înainte de a face orice reglaj, asigurați-vă că mașina este oprită sau scoateți setul de accumulatori.

• Tineti unealta cu o mână si setul de accumulatori cu cealaltă mână.
• Pentru instalare: împingeti și glisați setul de accumulatori în compartimentul dedicat, asigurându-vă că mecanismul de deschidere din partea din spate a accumulatorului se fixează în pozitie și că accumulatorul este securizat înainte de începerea lucrului.
• Pentru scoatere: Apăsați mecanismul de deschidere a compartimentului acumulatorului și simultan trageti afară setul de acumulatori.

9.3 Indicator al încărcării accumulatorului

Pe setul de accumulatori există indicatoare de încărcare a accumulatorului, puteți verifica starea de încărcare a accumulatorului apăsând butonul. Înainte de utilizarea aparatului, apăsați declanșatorul comutator pentru a verifica dacă accumulatorul este suficient de încărcat pentru functionare corespunzătoare.

Cele 3 LED-uri pot indica starea nivelului de încărcare a accumulatorului:

3 LED-uri aprinse: Acumulator încărcat complet.

2 LED-uri aprinse: Acumulator încărcat 60%.

1 LED aprins: Acumulator aproape descărcat.

10 MONTAJ

Înainte de efectua orice fel de întreținere, scoateți întotdeauna din priză.

Nu porniți aparatul decât dacă este asamblat complet și pregătit în mod corespunzător pentru utilizarea în conformitate cu manualul de utilizare.

10.1 Montarea barelor de susținere laterală

• Asezați cele două sine de ghidare în suporturile laterale și securizați-le.
• Slăbiti surubul si asezați barele de sustinere laterală în orificiile de poziționare.
• Securizați barele de susținere laterală cu şuruburi, pentru a împiedica glisarea acestora în afara poziției.

10.2 Montarea clemei

Clema (11) poate fi montată fie în partea stângă fie în partea dreaptă a grilajului de ghidare. Introduceți tija menghinei în orificiul grilajului de ghidare și strângeti surubul de blocare.

11 INSTRUCTIUNI DE UTILIZARE

11.1 Transportul ferăstrăului unghiular

Pentru a transporta aparatul electric, utilizati bolțul de blocare (17).

Trageți în jos ferăstrău unghiular și blocați-l în poziția cea mai de jos trăgând de bolțul de blocare și rotindu-l un sfert de tur până la cuplarea bolțului de blocare. În acest mod, ferăstrăul este asigurat.

11.2 Extragerea prafului și a aschiilor

Pentru extragerea integrată a prafului, fixați sacul de praf pe ejectorul de praf.

Pentru praful extern, puteți utiliza un furtun de aspirator de praf.

Sacul de praf poate elimina doar partial praful! Este conceput pentru a reduce cantitatea de praf eliminat.

11.3 Fixarea piesei de prelucrat

Asigurați-vă că piesa de prelucrat nu poate fi proiectată în nicio direcție. Dispozitivul de fixare (11) este ideal pentru a evita această manevră.

• Sacul de praf poate elimina doar partial praful! Este conceput pentru a reduce cantitatea de praf eliminat.
  Strângeti clema (11) în sens orar pentru a fixa piesa de prelucrat.

11.4 Unghiul de 45 de grade în plan orizontal (Fig. 1)

Unghiul de tăiere în plan orizontal poate fi reglat într-un domeniu de -45° până la 45°. Scala arată valoarea curentă setată, în grade.

• Pentru a regla masa ferăstrăului (5), strângeti declanșatorul de sub mânerul de blocare (6) și tîneti-l strâns.
• Rotiți masa ferăstrăului (5) în unghiul dorit (către dreapta sau către stânga). Unghiul dorit poate fi citit pe scala pentru unghi de tăiere (8).

11.5 Reglarea unghiului de tăiere

• Asezati ferăstrăul în pozitie inferioară și blocati-l cu bolțul de blocare.
• Tineți echerul (90°) pe șina de ghidare și discul ferăstrăului. Discul trebuie să fie în contact complet cu echerul. Dacă nu este așa, trebuie să reglați unghiul slăbind contrapiulița și reglați șuruburile de reglare până când unghiul dintre disc și masa turnantă ajunge la 90°.
• Pentru aceasta, utilizati cheia livrată pentru a slăbi șuruburile. Nu uitați să strângeti la loc șuruburile.

11.6 Unghi vertical de teşire (Fig. 2)

Unghiul de teşire în plan vertical poate fi reglat într-un domeniu de 0° până la 45°. Scala arată valoarea curentă setată, în grade.

■ Dacă e strâns, slăbiti butonul de blocare (20
- Rotiti bratul uneltei cu ajutorul mânerului în unghiul dorit.
- Strângeti butonul de blocare (20).

11.7 Reglarea dispozitivului de blocare a alunecării

• Pentru a debloca și bloca brațul șinei (13), răsuciți butonul de blocare a brațului șinei (21) în sens invers orar sau în sens orar
• Pentru piesele lungi trebuie să folositi glisiera. În acest scop, slăbiti butonul.
• Tăiați prin piesa de prelucrat.
• Opriti aparatul electric.
• Asteptați oprirea completă a discului ferăstrăului (2) înainte de a scoate piesa de prelucrat.

11.8 Pornirea și oprirea

Pentru siguranța dvs., utilizati ambele mâini pentru a porni și a opri aparatul.

■ Introduceti accumulatorul (25).

• Aduceți butonul de pornire/oprire (15) în direcția mânerului circa 2 secunde pentru a atinge turația maximă. Discul ferăstrăului se va roti atâta timp cât se apasă comutatorul.
• Dacă doriți să opriți aparatul, trebuie să eliberați întrerupătorul de pornire/oprire (15).

11.9 Utilizarea laserului (23)

Aparatul este dotat cu o funcție laser. Pentru a aprinde lampa laser, porniți întrerupătorul de pornire / oprire.

Aceasta ajută la tăierea prin piesa de prelucrat, în punctul dorit.

11.10 Sacul de colectare a prafului

Pentru montarea sacului de colectare a prafului, fixați-l pe adaptorul orificiului de extragere a prafului. Atunci când sacul de praf este aproximativ pe jumătate plin, scoateți sacul din aparat și goliți-l.

11.11 Tăierea

Verificați dacă discul ferăstrăului nu se blochează în timpul funcționării. Acest lucru avariază și poate arde motorul. Dacă se blochează discul, eliberați imediat comutatorul pentru a preveni avarierea motorului.

■ Fixați bine piesa de prelucrat.
- Setați unghiul dorit de tăiere în plan orizontal sau unghiul de teșire vertical.
- Porniti aparatul.
- Deplasați mânerul de comandă (14) încet spre partea de jos. Trebuie să împingeți comutatorul de siguranță (16) înainte de a face acest lucru.

11.12 Tăierea pieselor speciale de lucru

Piesele de lucru curbate sau rotunde trebuie fixate pentru a nu aluneca.

Verificați să nu existe distanțe între piesa de lucru și ghidaj (4) sau masa de tăiere (5).

11.13 Înlocuirea discului ferăstrăului (Fig. 3)

Scoateți accumulatorul înainte de a efectua operațiuni la discul ferăstrăului.

Așteptați câtva timp înainte de a atinge discul. Poate fi foarte fierbinte.

Dinții discului de ferăstrău sunt foarte ascuțiți.

• Trageți în jos ferăstrău unghiular și blocați-l în poziția cea mai de jos trăgând de bolțul de blocare și rotindu-l un sfert de tur până la cuplarea bolțului de blocare.
• Permiteti ridicarea în poziția superioară a capului de tăiere a ferăstrăului.
  ■ Slăbiti şurubul capacului.
• Apăsați dispozitivul de blocare a axului (24).
  Înclinati în sus capacul pentru a face accesibil bolțul axului
• Apăsați butonul de blocare a axului, ținându-l ferm în timp ce rotiți în sens orar cheia pentru lamă. Arborele va fi blocat după rotirea cheii. Continuați să apăsați butonul de

blocare a axului pentru a-l mentine cuplat, rotind simultan în sens orar cheia pentru a slăbi surubul axului.

• Scoateți bolțul de blocare, flanșa exteriorară (c), lama ferăstrăului (b) și flanșa interioară (a).
• Îndepărtati aschiile sau rumegusul din jurul axului și flanselor.
• Înlocuți discul ferăstrăului (vârfurile dinților ferăstrăului trebuie să fie îndreptați în aceeași direcție, după cum indică săgeata de pe capac) și apoi montați la loc componentele în ordine inversă.
  ■ Strângeti surubul capacului.
• Rotiti capacul de plastic înapoi în poziția inițială.

La înlocuirea discului ferăstrăului, puteți strânge bara de glisare cu butonul de blocare (21).

12 CURĂȚAREA ȘI ÎNTRETINEREA

Înainte de a efectua orice lucrări la echipament, scoateți acumulatorul.

12.1 Curățarea

• Curătați periodic carcasa aparatului cu o cârpă moale, de preferință după fiecare utilizare.
• Dacă murdăria nu poate fi îndepărtată, folositi o cârpă moale umezită cu apă și săpun.
• Nu utilizați niciodată solventi cum ar fi petrolul, alcoolul, apa amoniacală etc. Acești solventi pot deteriora componentele din plastic.

Asigurati-vă că nu pătrunde apă în aparat!

13 DATE TEHNICE

Tensiune c.c. (Un)	20 V
Viteză fără solicitare	3300 min-1
Clasă de protecție	II
Dimensiune disc	210 mm x 30 mm x 2 mm

14 CAPACITATE DE TĂIERE

Unghi al mesei de tăiere	Unghi de înclinare a capului	Înălțime x lățime (mm)
90°	90°	60 x 220 mm
45°	90°	60 x 150 mm
90°	45°	30 x 220 mm
45°	45°	30 x 150 mm

15 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)

Nivel de presiune acustică LpA	100 dB(A)
Nivel de putere acustică LwA	104 dB(A)

ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protectie auditivă.

16 DEPOZITAREA

• Curățați temeinic întreaga mașină și accesoriiile sale.
• Nu depozitați la îndemâna copiilor. Depozitați într-o poziție stabilă și sigură, la loc uscat și răcoros, evitând temperaturile prea ridicate sau prea scăzute.
• Protejați aparatul de expunere la acțiunea directă a soarelui. Dacă este posibil, păstrați aparatul într-un loc întunecos.
• Nu păstrați în pungi de plastic, pentru a evita acumularea umezelii.

17 DEPANARE

PROBLEMĂ	CAUZĂ	ACTIUNE
Motorul nu funcționează.	Accumulatorul este descărcat complet.Motorul este suprasolicitat sau supraîncălzit.	Reîncărcați acumulatorul.Lăsați aparatul să funcționeze la ralanti circa 2 minute pentru a se răci.
Vibrății prea puternice.	Sunt slăbite șuruburi sau componente.Ferăstrăul nu este montat corespunzător.Piesa de lucru nu este susținută corespunzător.	Strângeți toate șuruburile.Montați corespunzător ferăstrăul unghiular.Asigurați piesa de prelucrat.

18 GARANTIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.
• Această garanție acoperă toate defectiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.
• Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garantiei.
• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.
• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.
• Puteti obține întotdeauna mai multe informații, apelând numărul de telefon [phone].
• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.
• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întretinerii negliente sau suprasolicitării.
• Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excessive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.
• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garantie în cazul înlocuirii unui aparat.
• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV
• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întretinute periodic, ...)
  Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.
• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) si împreună cu dovada cumpărării.

19 MEDIU

În cazul în care aparatul trebuie înlocuit după utilizare intensă, nu îl aruncați împreună cu gunoiul menajer, ci depozitați-l într-un mod sigur pentru mediu. Componente uzate ale mașinilor electrice nu trebuie aruncate împreună cu gunoiul menajer. Reciclați atunci dacă există unități specializate de reciclare. Pentru sfaturi privind reciclarea, consultați autoritatea locală sau magazinul de achiziție.

VARO-Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500

Lier - BELGIA, declară că

Produsul: Ferăstrău unghiular cu glisare

Marcă de comerț: POWERplus

Model: POWDP2560

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

2011/65/EU

2006/42/EC

2014/30/EU

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

EN62841-1:2015

EN62841-3-9 : 2014

EN55014-1:2017

EN55014-2:2015

Persoana care păstrează documentația tehnică: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Subsemnatul acționează în numele Directorului general executiv al societății,

Mertens Ludo

Ludo Mertens

Divizia de reglementare – Director de conformitate
