INSTRUKCJA OBSŁUGI POWDP2550 PowerPlus

5.4 Użytkowanie i konserwacja elektronarzędzi .......................................................... 5

8.3 Wskaźnik naładowania pakietu akumulatorów ..................................................... 9

9 MONTAŻ ........................................................................................... 9

9.1 Montaż przedłużenia stolika ................................................................................... 9

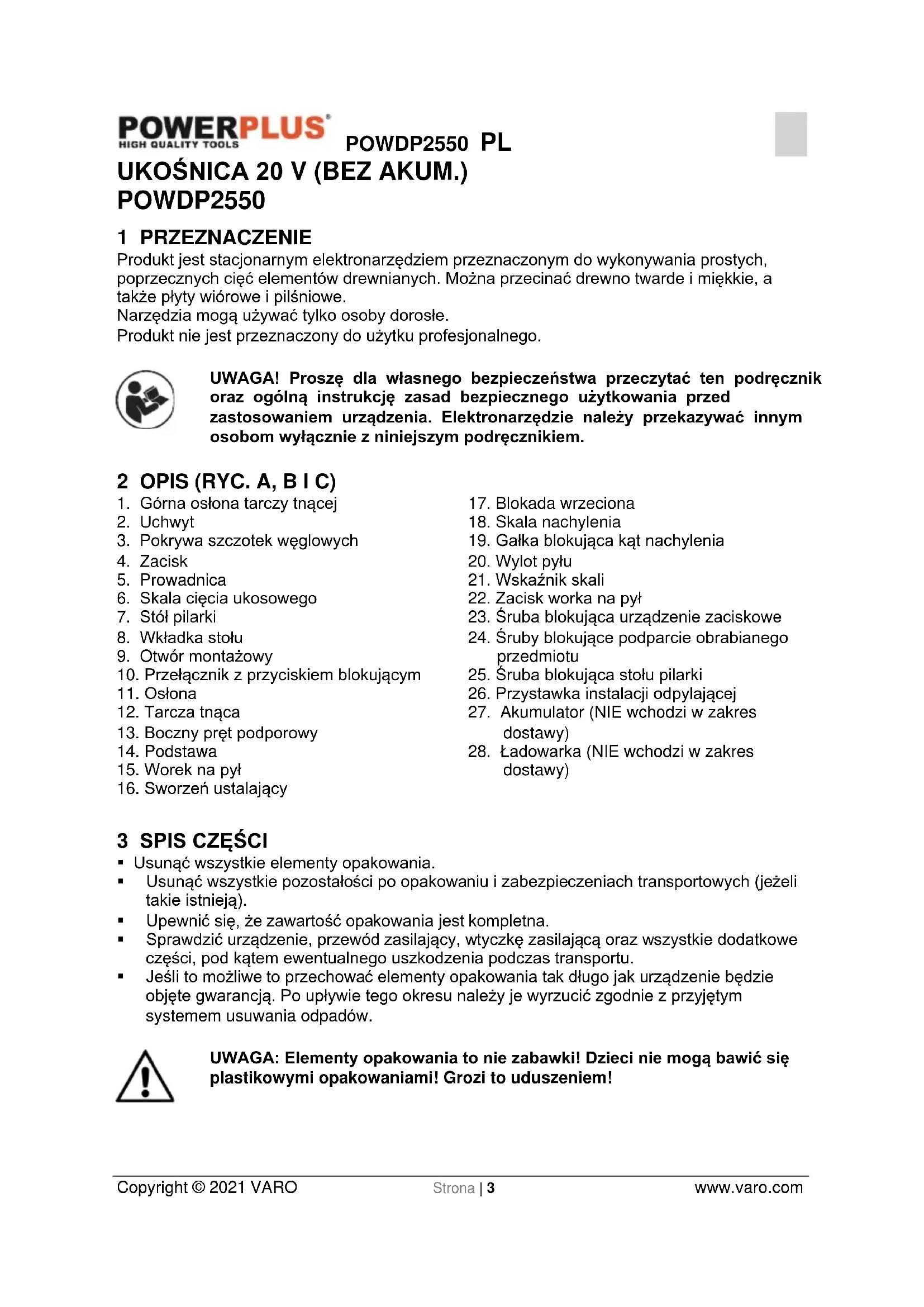

Copyright © 2021 VARO Strona | 3 www.varo.com UKOŚNICA 20 V (BEZ AKUM.) POWDP2550 1 PRZEZNACZENIE Produkt jest stacjonarnym elektronarzędziem przeznaczonym do wykonywania prostych, poprzecznych cięć elementów drewnianych. Można przecinać drewno twarde i miękkie, a także płyty wiórowe i pilśniowe. Narzędzia mogą używać tylko osoby dorosłe. Produkt nie jest przeznaczony do użytku profesjonalnego. UWAGA! Proszę dla własnego bezpieczeństwa przeczytać ten podręcznik oraz ogólną instrukcję zasad bezpiecznego użytkowania przed zastosowaniem urządzenia. Elektronarzędzie należy przekazywać innym osobom wyłącznie z niniejszym podręcznikiem. 2 OPIS (RYC. A, B I C)

1. Górna osłona tarczy tnącej

3. Pokrywa szczotek węglowych

6. Skala cięcia ukosowego

10. Przełącznik z przyciskiem blokującym

13. Boczny pręt podporowy

16. Sworzeń ustalający

17. Blokada wrzeciona

18. Skala nachylenia

19. Gałka blokująca kąt nachylenia

22. Zacisk worka na pył

23. Śruba blokująca urządzenie zaciskowe

24. Śruby blokujące podparcie obrabianego

25. Śruba blokująca stołu pilarki

26. Przystawka instalacji odpylającej

28. Ładowarka (NIE wchodzi w zakres

• Usunąć wszystkie elementy opakowania.

• Usunąć wszystkie pozostałości po opakowaniu i zabezpieczeniach transportowych (jeżeli takie istnieją).

• Upewnić się, że zawartość opakowania jest kompletna.

• Sprawdzić urządzenie, przewód zasilający, wtyczkę zasilającą oraz wszystkie dodatkowe części, pod kątem ewentualnego uszkodzenia podczas transportu.

• Jeśli to możliwe to przechować elementy opakowania tak długo jak urządzenie będzie objęte gwarancją. Po upływie tego okresu należy je wyrzucić zgodnie z przyjętym systemem usuwania odpadów. UWAGA: Elementy opakowania to nie zabawki! Dzieci nie mogą bawić się plastikowymi opakowaniami! Grozi to uduszeniem!POWDP2550 PL Copyright © 2021 VARO Strona | 4 www.varo.com W opakowaniu znajdują się: 1 ukośnica 1 klucz sześciokątny 1 zacisk 1 instrukcja obsługi 2 prowadnice boczne 1 worek na pył 1 przystawka do odkurzacza W razie braku lub uszkodzenia części, prosimy skontaktować się ze sprzedawcą. 4 OZNACZENIA W niniejszej instrukcji i/lub na urządzeniu użyto następujących symboli:

Oznacza ryzyko obrażeń ciała lub zniszczenia narzędzia.

Stosować ochronniki słuchu i okulary ochronne.

Uważnie przeczytać podręcznik użytkownika przed użyciem.

Spełnia niezbędne wymogi określone w dyrektywach europejskich.

Nosić rękawice ochronne.

Klasa II – urządzenie jest podwójnie izolowane, dlatego przewód uziemiający nie jest konieczny (tylko dla ładowarki). 5 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz instrukcje. Niestosowanie się do ostrzeżeń i instrukcji może skutkować porażeniem prądem, wznieceniem pożaru i/lub poważnymi obrażeniami. Ostrzeżenia bezpieczeństwa i instrukcje należy zachować do zastosowania w przyszłości. Zastosowane w ostrzeżeniach określenie „elektronarzędzie" odnosi się do narzędzi podłączanych do sieci zasilających (przewodowych) oraz akumulatorowych (bezprzewodowych).

5.1 Miejsce użytkowania

• Miejsce pracy powinno być czyste i dobrze oświetlone. Praca w zagraconym i niedostatecznie oświetlonym otoczeniu sprzyja wypadkom.

• Nie wolno korzystać z urządzenia w otoczeniu zagrożonym wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne powodują iskrzenie, co może prowadzić do zapłonu pyłów lub oparów.

• W czasie pracy urządzenia w najbliższym otoczeniu nie mogą przebywać dzieci ani inne osoby postronne. Nieuwaga może prowadzić do utraty kontroli nad urządzeniem.

5.2 Bezpieczeństwo elektryczne

Zawsze sprawdzaj, czy parametry zasilania odpowiadają napięciu określonemu na tabliczce znamionowej.

• Wtyczka zasilania urządzenia musi pasować do gniazdka. Nie wolno modyfikować wtyczki w żaden sposób. Nie używać łączników pośrednich do elektronarzędzi z uziemieniem. Niemodyfikowane wtyczki i odpowiednie do nich gniazdka zmniejszają zagrożenie porażenia elektrycznego.POWDP2550 PL Copyright © 2021 VARO Strona | 5 www.varo.com

• Urządzenie nie może być narażone na kontakt z deszczem lub wilgocią. Woda wnikająca do urządzenia zwiększa ryzyko porażenia elektrycznego.

• Nie wykorzystywać przewodu zasilającego do celów, do których nie jest przeznaczony. Nie wolno używać przewodu do noszenia i przeciągania urządzenia lub do wyciągania wtyczki z gniazdka. Przewód należy chronić przez ciepłem, olejem, ostrymi krawędziami lub częściami ruchomymi. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia elektrycznego.

• Podczas pracy na zewnątrz należy zastosować odpowiedni przedłużacz, przeznaczony do użytku na wolnym powietrzu. Zastosowanie przewodu zasilającego przeznaczonego do użytku na zewnątrz zmniejsza ryzyko porażenia elektrycznego.

• Jeśli nie można uniknąć pracy z urządzeniem w wilgotnym otoczeniu, należy użyć wyłącznika różnicowo-prądowego, który redukuje niebezpieczeństwo porażenia prądem.

5.3 Bezpieczeństwo osobiste

• Podczas użytkowania narzędzia należy być czujnym, skoncentrować się na wykonywanych czynnościach i zachowywać zdrowy rozsądek. Nie należy używać urządzenia będąc zmęczonym lub pod wpływem narkotyków, alkoholu bądź leków. Chwila nieuwagi podczas pracy z urządzeniem może skutkować poważnymi obrażeniami ciała.

• Należy korzystać ze sprzętu ochrony osobistej i zawsze nosić osłonę na oczy. Stosowanie w odpowiednich sytuacjach sprzętu ochrony osobistej, jak maska przeciwpyłowa, obuwie antypoślizgowe, kask lub nauszniki przeciwhałasowe zmniejsza ryzyko obrażeń ciała.

• Unikać przypadkowego uruchomienia. Przed podłączeniem narzędzia do prądu upewnić się, że przełącznik jest w pozycji „0” (wyłącz.). Przenoszenie urządzenia z palcem na wyłączniku lub podłączanie urządzenia do gniazdka, kiedy wyłącznik jest w pozycji „I” (włącz.) grozi wypadkami.

• Przed włączeniem urządzenia należy usunąć wszelkie klucze regulacyjne. Klucz lub inne narzędzie pozostawione na obracającej się części urządzenia może spowodować obrażenia ciała.

• Nie wychylać się nadmiernie. Należy zawsze zachować odpowiednią postawę i równowagę. Zapewnia to zachowanie lepszej kontroli w nieoczekiwanych sytuacjach.

• Należy odpowiednio się ubierać: nie nosić luźnej odzieży lub biżuterii. Włosy, odzież i rękawice trzymać z dala od ruchomych części urządzenia. Luźna odzież, biżuteria lub długie włosy mogą zaplątać się w ruchome części.

• Jeśli urządzenie jest wyposażone w wyciąg pyłu i urządzenie do odpylania, należy upewnić się, że są one poprawnie podłączone i użytkowane. Stosowanie takich urządzeń zmniejsza zagrożenia powodowane zapyleniem.

5.4 Użytkowanie i konserwacja elektronarzędzi

• Nie wolno przeciążać elektronarzędzi. Należy używać właściwego elektronarzędzia dla zamierzonych prac. Właściwe elektronarzędzie pozwoli na lepsze i bezpieczniejsze wykonanie pracy przy takim obciążeniu, do jakiego zostało zaprojektowane.

• Nie stosować urządzenia w sytuacji, kiedy wyłącznik nie funkcjonuje prawidłowo. Każde elektronarzędzie z niesprawnym wyłącznikiem jest niebezpieczne i należy je naprawić.

• Przed podjęciem jakichkolwiek regulacji, wymiany akcesoriów lub podczas przechowywania, elektronarzędzie musi być odłączone od zasilania. Takie środki zapobiegawcze zmniejszają ryzyko niezamierzonego uruchomienia elektronarzędzia.

• Nieużywane elektronarzędzie należy przechowywać poza zasięgiem dzieci; nie wolno też zezwalać na korzystanie z niego przez osoby niezaznajomione z urządzeniem oraz z niniejszą instrukcją obsługi. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

• Urządzenie należy poddawać konserwacji. Sprawdzać regulację lub mocowanie ruchomych części, ewentualne pęknięcia lub inne uszkodzenia, które mogą wpływać na pracę narzędzia. Wszelkie zauważone uszkodzenia muszą być naprawione przedPOWDP2550 PL Copyright © 2021 VARO Strona | 6 www.varo.com ponownym użytkowaniem. Nieprawidłowa konserwacja narzędzi jest przyczyną wielu wypadków.

• Części tnące muszą być utrzymywane w stanie naostrzonym i czystym. Prawidłowo konserwowane części tnące o ostrych krawędziach zapewniają łatwiejszą obsługę narzędzia i zmniejszają prawdopodobieństwo zakleszczenia.

• Z elektronarzędzia, akcesoriów, końcówek tnących itp. należy korzystać jedynie zgodnie z niniejszą instrukcją i przeznaczeniem właściwym dla danego typu urządzenia, przy uwzględnieniu warunków pracy oraz rodzaju wykonywanego zadania. Użytkowanie elektronarzędzi w sposób niezgodny z przeznaczeniem może powodować niebezpieczne sytuacje.

Serwis elektronarzędzia powinien być przeprowadzany jedynie przez wykwalifikowany personel, który stosuje tylko oryginalne części zamienne. Zapewni to bezpieczeństwo użytkowania elektronarzędzia.

6 DODATKOWE INSTRUKCJE BEZPIECZEŃSTWA

• Zawsze należy używać środków ochronny oczu.

• Nie wolno używać narzędzia w pobliżu łatwopalnych cieczy ani gazów.

• NIE WOLNO używać urządzenia z zamocowaną szlifierską tarczą tnącą (zamiast zwykłej tarczy tnącej).

• Przed każdym użyciem sprawdzać stan tarczy tnącej pod kątem małych pęknięć i uszkodzeń. Tarczę uszkodzoną należy natychmiast wymienić.

• Wolno używać tylko tarcz tnących, które są zalecane przez producenta i spełniają wymagania normy EN847-1.

• Należy używać tylko akcesoriów zalecanych w niniejszej instrukcji.

• Należy dobierać tarcze tnące odpowiednie do ciętego materiału.

• Aby ograniczyć emisję hałasu należy zawsze używać czystych i ostrych tarcz.

• Należy używać wyłącznie prawidłowo zaostrzonych tarcz tnących. Nie wolno przekraczać maksymalnej prędkości obrotowej z oznaczenia tarczy tnącej.

• Przed zamontowaniem tarczy tnącej należy oczyścić oś, kołnierze (zwłaszcza powierzchnie montażowe) i nakrętkę sześciokątną. Nieprawidłowy montaż może spowodować drgania, odbicia lub uślizg tarczy tnącej.

• Nie dopuszczać do kontaktu piły z metalami, np. gwoździami lub śrubami. Przed rozpoczęciem pracy należy sprawdzić obrabiany materiał i usunąć wszystkie gwoździe, śruby i inne obce elementy.

• Przed włączeniem przełącznika należy usunąć ze stolika piły wszystkie klucze, odpady i inne przedmioty.

• NIE WOLNO używać rękawic podczas pracy. Używanie rękawic jest zalecane tylko podczas wymiany narzędzi tnących.

• Ręce należy trzymać z dala od linii cięcia tarczy tnącej.

• NIE WOLNO stać w linii cięcia tarczy tnącej, nie dopuszczać aby w tym miejscu stały inne osoby.

• Przed dosunięciem elementu obrabianego należy pozwolić na krótką pracę piły bez obciążenia. Należy nasłuchiwać, czy nie występują wibracje lub stukanie tarczy tnącej, co może wskazywać na nieprawidłowy montaż lub wyważenie tarczy.

• Urządzenia nie wolno używać do wycinania rowków ani zagłębień.

• Należy wymienić wkładkę stolika po jej zużyciu.

• NIE WOLNO dokonywać regulacji urządzenia podczas jego pracy. Przed rozpoczęciem regulacji wyjąć wtyczkę z gniazdka.

• W razie konieczności użyć klocka popychającego. Podczas przecinania wzdłużnego małych elementów KONIECZNIE należy używać klocka popychającego, aby trzymać ręce i palce w dużej odległości od tarczy tnącej.POWDP2550 PL Copyright © 2021 VARO Strona | 7 www.varo.com

• Kiedy klocek popychający nie jest używany, zawsze musi być przechowywany na swoim miejscu.

• Zawsze należy zwracać szczególną uwagę na zalecenia, pozwalające ograniczyć niebezpieczeństwo ODBICIA. ODBICIE to gwałtowna reakcja wynikająca z zablokowania, zgięcia lub nieprawidłowego wyrównania tarczy tnącej. ODBICIE powoduje wyrzucenie elementu obrabianego w kierunku operatora. ODBICIE może prowadzić do poważnych obrażeń. ODBICIA można uniknąć, kiedy tarcza tnąca jest ostra, prowadnica do cięcia wzdłużnego jest równoległa do tarczy tnącej, klin rozszczepiający i osłona tarczy są utrzymywane w dobrym stanie i odpowiednim położeniu, element przecinany jest mocno trzymany do chwili całkowitego przejścia przez tarczę tnącą, przecinane elementy nie są skręcone lub wygięte oraz mają prostą krawędź do przesuwania wzdłuż prowadnicy do cięcia wzdłużnego.

• Nie wolno wykonywać cięć odręcznych. Cięcia odręczne to takie, w których używa się rąk do utrzymywania elementu przecinanego lub do jego prowadzenia, zamiast korzystania z prowadnicy lub kątownika do cięcia ukosowego.

• NIGDY nie pochylać się nad tarczą tnącą, nie sięgać wokół niej. NIGDY nie wyjmować elementu obrabianego przed całkowitym zatrzymaniem tarczy tnącej.

• Unikać gwałtownego lub zbyt szybkiego dosuwania materiału. Elementy wykonane z twardych materiałów należy dosuwać tak wolno, jak to możliwe. Nigdy nie zaginać ani nie obracać elementu przecinanego podczas dosuwania go do tarczy tnącej. Kiedy tarcza tnąca zablokuje się lub przestanie się obracać podczas dosuwania elementu obrabianego, należy natychmiast wyłączyć urządzenie. Wyjąć wtyczkę z gniazdka. Usunąć element blokujący tarczę tnącą.

• NIGDY nie należy usuwać odpadów, nie dotykać osłony piły, dopóki tarcza tnąca się obraca.

• Z elementu obrabianego należy usunąć wszystkie sęki PRZED rozpoczęciem cięcia.

• Nie nadwyrężać przewodu. Nie ciągnąć za przewód w celu wyjęcia wtyczki z gniazdka. Nie wystawiać przewodu na działanie ciepła, oleju, wody ani ostrych krawędzi.

• Niektóre rodzaje pyłu wytwarzanego podczas pracy pilarki zawierają substancje chemiczne, które mogą powodować raka, uszkodzenia płodu lub choroby genetyczne. Przykłady takich substancji to:

• pochodne ołowiu z farb ołowiowych,

• arszenik i chrom z chemicznie obrabianego drewna.

• Zagrożenie dla zdrowia wynikające z takich oddziaływań zależy od częstości wykonywania tego typu prac.

• Środki ograniczające wystawianie się na działanie substancji chemicznych: zawsze należy pracować w dobrze wentylowanych miejscach, używać certyfikowanego wyposażenia ochronnego np. masek do oddychania specjalnie zaprojektowanych do odfiltrowywania mikroskopijnych cząstek.

• Podczas przecinania należy podłączać do urządzenia system odprowadzania pyłu.

• Osłona może być podniesiona podczas ustawiania elementu obrabianego lub w celu uzyskania łatwiejszego dostępu podczas czynności konserwacyjnych. Przed podłączeniem urządzenia do zasilania elektrycznego należy się upewnić, że osłona tarczy tnącej została opuszczona i jest dokładnie położona całą swoją powierzchnią na stoliku do cięcia.

• Pod żadnym pozorem nie otwierać.

• Nie przechowywać w miejscach, w których temperatura może przekroczyć 40 °C.

• Ładować tylko w temperaturze otoczenia pomiędzy 4 °C i 40 °C.POWDP2550 PL Copyright © 2021 VARO Strona | 8 www.varo.com

• Przechowywać w chłodnym i suchym miejscu (5-20 °C). Nie wolno przechowywać akumulatora w stanie rozładowanym.

• Lepiej jest regularnie rozładowywać i ponownie ładować akumulatory litowo-jonowe (co najmniej 4 razy w roku). Idealnie jest naładować akumulator litowo-jonowy do długotrwałego przechowywania do 40% pojemności.

• Akumulator można wyrzucać tylko zgodnie z instrukcjami podanymi w części „Ochrona środowiska”.

• Nie zwierać. W przypadku utworzenia połączenia elektrycznego między biegunami (+) i (- ), bezpośrednio lub poprzez przypadkowe połączenie metalowymi przedmiotami, akumulator będzie zwarty i przez połączenie będzie płynąć prąd dużej mocy. Spowoduje to wydzielanie ciepła, które grozi pęknięciem obudowy lub pożarem.

• Nie ogrzewać. W przypadku ogrzania akumulatora do temperatury przekraczającej 100 °C uszczelnienia i inne polimerowe komponenty mogą zostać uszkodzone. Może to spowodować wyciek elektrolitu i/lub wewnętrzne zwarcie, a w efekcie wydzielanie ciepła i pęknięcie lub pożar. Nie wrzucać akumulatora do ognia. Grozi to eksplozją i/lub poważnym poparzeniem.

• W skrajnych warunkach może nastąpić wyciek z akumulatora. Po zauważeniu cieczy na powierzchni akumulatora konieczne jest postępowanie zgodnie z następującą procedurą: − ostrożnie zetrzeć szmatką ciecz unikać kontaktu ze skórą; − w przypadku kontaktu ze skórą lub oczami stosować się do poniższych wskazówek: ✓ natychmiast spłukać wodą; Zneutralizować łagodnym kwasem, na przykład sokiem z cytryny lub octem. ✓ W przypadku kontaktu z oczami spłukiwać obficie czystą wodą przez przynajmniej 10 minut; skorzystać z porady lekarza. Zagrożenie pożarem! Nie dopuszczać do zwarcia biegunów odłączonego akumulatora. Nie podpalać akumulatora.

• Nigdy nie podejmować prób ładowania baterii nieprzystosowanych do ładowania.

• Natychmiast wymieniać uszkodzone przewody.

• Nie otwierać ładowarki.

• Nie wkładać do ładowarki żadnych przedmiotów.

• Ładowarki można używać wyłącznie wewnątrz pomieszczeń. 8 ŁADOWANIE ORAZ WKŁADANIE I WYJMOWANIE AKUMULATORA

8.1 Wskaźniki ładowarki

Podłączyć ładowarkę do gniazda wyjściowego zasilania:

• Ciągłe światło zielone: gotowość do ładowania.

• Czerwone migające: ładowanie.

• Ciągłe światło zielone: naładowane.

• Ciągłe światło zielone i czerwone: uszkodzony akumulator lub ładowarka. Uwaga: jeśli akumulator nie jest dobrze dopasowany, należy go odłączyć i potwierdzić, że model pakietu akumulatorów jest odpowiedni do tej ładowarki zgodnie ze specyfikacją Nie wolno ładować pakietu akumulatorów innego typu ani pakietu akumulatorów, który nie jest prawidłowo zamocowany w ładowarce.

1. Często kontrolować ładowarkę i pakiet akumulatorów, kiedy jest on podłączony.POWDP2550 PL

Copyright © 2021 VARO Strona | 9 www.varo.com

2. Odłączyć ładowarkę od gniazdka i od pakietu akumulatorów po zakończeniu ładowania.

3. Odczekać na całkowite ostygnięcie pakietu akumulatorów przed użyciem go.

4. Ładowarkę i akumulator należy przechowywać w pomieszczeniu, w miejscu

niedostępnym dla dzieci. UWAGA: Jeśli akumulator jest gorący po dłuższym używaniu w narzędziu, należy odczekać aż ostygnie do temperatury pokojowej przed ładowaniem. Przedłuży to żywotność akumulatorów.

8.2 Wyjmowanie / wkładanie akumulatora

OSTRZEŻENIE: Przed wykonaniem jakichkolwiek regulacji upewnić się, że urządzenie jest wyłączone albo wyjąć pakiet akumulatorów.

• Trzymać narzędzie w jednej ręce, a pakiet akumulatorów w drugiej.

• Wkładanie: wepchnąć i wsunąć akumulator do otworu akumulatora; przed uruchomieniem upewnić się, że zatrzaski zwalniające po obu stronach są zablokowane, a akumulator pewnie zamocowany.

• Wyjmowanie: Nacisnąć zatrzask zwalniający i równocześnie wyciągnąć pakiet akumulatorów.

8.3 Wskaźnik naładowania pakietu akumulatorów

Na pakiecie akumulatorów są wskaźniki naładowania akumulatora, umożliwiające sprawdzenie stanu akumulatora po naciśnięciu przycisku. Przed użyciem urządzenia nacisnąć spust przełącznika, aby sprawdzić, czy akumulator jest wystarczająco naładowany do prawidłowej pracy. Te 3 diody LED mogą pokazywać status poziomu naładowania akumulatora: - 3 diody LED są zapalone: bateria jest całkowicie naładowana. - 2 diody LED są zapalone: akumulator naładowany w 60%. - 1 dioda LED jest zapalona: akumulator niemal rozładowany. 9 MONTAŻ Nie używać ukośnicy do czasu jej całkowitego zmontowania i prawidłowego przygotowania do pracy zgodnego z wskazówkami w niniejszej instrukcji obsługi.

9.1 Montaż przedłużenia stolika

• Poluzować śruby przedłużeń bocznych.

• Umieścić przedłużenia stolika w dwóch otworach bocznych.

• Dokręcić śruby przedłużenia stolika i upewnić się, że przedłużenia są zabezpieczone i nie mogą się przesunąć podczas pracy.

Zacisk (4) można zamontować po lewej lub po prawej stronie prowadnicy. Wprowadzić pręt imadła do otworu w prowadnicy i dokręcić za pomocą śruby blokującej.

Przed transportowaniem elektronarzędzia należy użyć sworznia ustalającego (16). Pociągnąć ukośnice w dół i zablokować ją w opuszczonej pozycji przez ciągnięcie za sworzeń ustalający i przekręcenie o ćwierć obrotu, aż sworzeń ustalający się zablokuje. W ten sposób ukośnica zostanie zabezpieczona.POWDP2550 PL Copyright © 2021 VARO Strona | 10 www.varo.com

10.2 Usuwanie wiórów i pyłu (ryc. 4)

W przypadku wbudowanej odciągu pyłu umieścić worek na pył (15) na wylocie wiórów. Pył wokół narzędzia można usuwać wężem do odkurzacza. Worek na pył przeznaczony jest tylko do częściowego usuwania pyłu!

10.3 Mocowanie elementu obrabianego

Należy zabezpieczyć element obrabiany przed odrzuceniem. Zacisk (4) jest doskonałym narzędziem służącym do tego celu.

• Docisnąć element cięty do prowadnicy (5) i między zacisk.

• Dokręcić zacisk (4) w prawo, aby zamocować element cięty.

10.4 Poziomy kąt cięcia ukosowego (ryc. 1)

• Poluzować śrubę blokującą stołu pilarki (25).

• Obrócić stół pilarki i wskaźnik skali (21) do żądanego wskazania kąta na tarczy (6) i dokręcić śrubę blokującą stołu pilarki (25).

10.5 Regulacja kąta cięcia

Skale kątowe są ustawiane fabrycznie, ale w przypadku prac precyzyjnych zalecane jest ich sprawdzenie i w razie konieczności skalibrowanie w poniższy sposób:

• Blokada kąta nachylenia 90°: Zablokować górne ramię w niskim położeniu za pomocą sworznia ustalającego (16), po czym ustawić kąty nachylenia i kąt ukosowy 0° na sprawdzianach kątowych. Jeśli kąt nachylenia jest inny niż 90°, umieścić kątomierz przy tarczy tnącej i prowadnicy stolika; uzyskać kąt prosty przez poluzowanie przycisku blokady do regulacji kąta i 2 śrub prowadnicy; wyregulować wyrównanie prowadnicy w stosunku do tarczy tnącej i ponownie dokręcić 2 śruby prowadnicy.

10.6 Kąt nachylenia imadła pionowego (ryc. 2)

Kąt nachylenia można dobierać z zakresu od 0° do 45°. Podziałka kąta nachylenia jest wyskalowana w stopniach.

• Jeśli przycisk (19) jest dokręcony, poluzować go.

• Przestawić rączkę sterowania z uchwytem na żądany kąt.

• Jeśli kąt nachylenia jest inny niż 45°, umieścić kątomierz przy tarczy i stole. Zmieniać położenie śruby regulacji do uzyskania prawidłowego kąta nachylenia. Po zakończeniu dokręcić nakrętkę i ponownie sprawdzić kąt.

10.7 Włączanie i wyłączanie

Ze względu na własne bezpieczeństwo należy używać dwóch rąk przy włączaniu i wyłączaniu narzędzia.

• Włożyć akumulator (27).

• Odblokuj przycisk blokujący i wciśnij przełącznik z przyciskiem blokującym (10) w kierunku uchwytu. Tarcza tnąca będzie się obracać się tak długo, jak długo przytrzymasz włączony przełącznik.

• Aby wyłączyć urządzenie należy zwolnić przełącznik z przyciskiem blokującym (10).

W celu zamocowania worka na pył (15) założyć go na adapter do odprowadzania pyłu. Po napełnieniu worka mniej więcej do połowy należy zdjąć go z narzędzia i opróżnić.POWDP2550 PL Copyright © 2021 VARO Strona | 11 www.varo.com

Upewnić się, że tarcza tnąca nie zablokuje się podczas cięcia. Może spowodować uszkodzenie i spalenie silnika. W przypadku zablokowania tarczy należy natychmiast zwolnić przełącznik, aby zapobiec uszkodzeniu silnika.

• Mocno unieruchomić element obrabiany.

• Ustawić kąt cięcia ukosowego i kąt nachylenia.

• Włączyć elektronarzędzie.

• Powoli dosuwać uchwyt (2) do dołu.

• Wykonać cięcie elementu.

• Wyłączyć elektronarzędzie.

• Przed wyjęciem obrabianego elementu należy poczekać na całkowite zatrzymanie tarczy tnącej (12).

10.10 Przecinanie elementów specjalnych

Obłe i okrągłe elementy wymagają zabezpieczenia przed poślizgiem. Należy się upewnić, że nie występuje przerwa pomiędzy elementem obrabianym a listwą oporową (5) lub stołem pilarki (7).

10.11 Wymiana tarczy tnącej (ryc. 3)

Wyjąć akumulator przed rozpoczęciem pracy przy tarczy tnącej Poczekać chwilę przed dotknięciem tarczy tnącej. Może być bardzo gorąca. Zęby tarczy są bardzo ostre.

• Pociągnąć ukośnicę w dół i zablokować ją w najniższej pozycji przez ciągnięcie za sworzeń ustalający i przekręcenie o ćwierć obrotu, aż sworzeń ustalający się zablokuje.

• Umożliwić głowicy tnącej pilarki uniesienie się do położenia pionowego.

• Poluzować wkręt płyty osłonowej.

• Nacisnąć blokadę wrzeciona (17).

• Odchylić płytę osłonową do góry, aby zapewnić sobie dostęp do śruby osi.

• Wcisnąć przycisk blokady wału, przytrzymując go mocno, równocześnie przekręcając klucz tarczy tnącej w prawo. Blokada wału zacznie działać po przekręceniu klucza. Nadal trzymać wciśnięty przycisk blokady wału, równocześnie przekręcając kluczem w prawo, aby poluzować śrubę wału.

• Odkręcić śrubę blokującą, zewnętrzny kołnierz (c), zdjąć tarczę tnącą (b) i wewnętrzny kołnierz (a).

• Usunąć wióry i pył z okolicy wrzeciona i kołnierzy.

• Założyć nową tarczę tnącą (wierzchołki zębów tnących muszą być ustawione w kierunku wskazanym przez strzałkę na pokrywie), a następnie zmontować wszystkie części w odwrotnej kolejności.

• Dokręcić śrubę płyty pokrywy.

• Przekręcić plastikową pokrywę z powrotem w pierwotne położenie.POWDP2550 PL Copyright © 2021 VARO Strona | 12 www.varo.com

11 CZYSZCZENIE I KONSERWACJA

Przed wykonywaniem jakichkolwiek czynności przy urządzeniu należy wyjąć akumulator.

• Obudowę urządzenia należy regularnie czyścić miękką szmatką, najlepiej po każdym użyciu.

• Jeśli zabrudzenia nie można łatwo usunąć, należy użyć miękkiej szmatki zwilżonej wodą z mydłem.

• Nie wolno używać rozpuszczalników takich, jak benzyna, alkohol, woda amoniakalna itp. Te rozpuszczalniki mogą uszkodzić elementy z tworzyw sztucznych. Woda nie może dostać się do wnętrza elektronarzędzia! 12 PARAMETRY TECHNICZNE Napięcie DC (Un) 20 V Prędkość bez obciążenia 3300 obr./min Wymiary tarczy tnącej 210 mm x 2 mm x 30 mm

13 MAKSYMALNE WYMIARY CIĘCIA

Kąt odchylenia stolika roboczego Kąt odchylenia głowicy Wysokość x szerokość (mm) 90° 90° 55 x 120 mm 45° 90° 55 x 83 mm 90° 45° 30 x 120 mm 45° 45° 30 x 83 mm 14 HAŁAS Wartości emisji hałasu, zmierzone zgodnie z odpowiednią normą. (K=3) Poziom ciśnienia akustycznego LpA 100 dB(A) Poziom mocy akustycznej LwA 102 dB(A) UWAGA! Jeśli wartość ciśnienia akustycznego przekracza 85 dB(A), konieczne jest noszenie środków ochrony słuchu. 15 MAGAZYNOWANIE

• Dokładnie oczyścić całe urządzenie i jego akcesoria.

• Przechowywać urządzenie poza zasięgiem dzieci, w stabilnym i bezpiecznym położeniu w chłodnym i suchym miejscu, nie narażając go na zbyt wysoką ani zbyt niską temperaturę.

• Chronić urządzenie przed bezpośrednim działaniem promieni słonecznych. W miarę możliwości urządzenie należy przechowywać w ciemności.

• Nie wolno go przechowywać w plastikowych workach, które mogłyby powodować powstawanie wilgoci.POWDP2550 PL Copyright © 2021 VARO Strona | 13 www.varo.com

16 PROBLEMY Z UŻYTKOWANIEM

PROBLEM PRAWDOPODOBNA PRZYCZYNA ROZWIĄZANIE Silnik się nie uruchamia. Akumulator jest całkowicie rozładowany. Silnik jest przeciążony lub przegrzany. Naładować akumulator. Pozwolić na pracę urządzenia bez obciążenia przez 2 minuty, aby umożliwić jego ochłodzenie. Zbyt silne wibracje. Poluzowane śruby lub części. Nieprawidłowy montaż ukośnicy. Nieprawidłowe podparcie ciętego elementu. Dokręcić wszystkie śruby. Prawidłowo zamocować ukośnicę. Zamocować cięty element. 17 GWARANCJA

• Na produkt udziela się gwarancji, zgodnie z przepisami prawa, obowiązującej przez 36 miesięcy od daty zakupu przez pierwszego użytkownika.

• Niniejsza gwarancja obejmuje wszelkie wady materiałowe i produkcyjne, ale nie dotyczy: baterii, ładowarek, uszkodzonych części ulegających normalnemu zużyciu, takich jak łożyska, szczotki, przewody i wtyczki, ani takich akcesoriów jak wiertła, końcówki do wiertarek, brzeszczoty pił, itd.; nie obejmuje także uszkodzeń ani usterek spowodowanych przez niewłaściwe używanie produktu, wypadki lub modyfikacje; gwarancja nie obejmuje również kosztów transportu.

• Zapisy niniejszej gwarancji nie mają także zastosowania do uszkodzeń i/lub usterek wynikających z nieprawidłowego użytkowania.

• Odrzucamy również wszelką odpowiedzialność za jakiekolwiek urazy ciała wynikające z nieprawidłowego używania narzędzia.

• Naprawy mogą być dokonywane wyłącznie przez autoryzowany serwis narzędzi Powerplus.

• Więcej informacji można uzyskać, dzwoniąc na numer: 00 32 3 292 92 90.

• Jeśli nie zostanie uzgodnione inaczej w formie pisemnej, wszelkie koszty transportu będą zawsze ponoszone przez klienta.

• Należy zaznaczyć, że żadne roszczenie w ramach gwarancji nie jest możliwe, jeśli uszkodzenie urządzenia będzie spowodowane niestaranną konserwacją lub przeciążeniem urządzenia.

• Gwarancja zdecydowanie nie obejmuje uszkodzeń wynikających z wniknięcia cieczy, nadmiernego osadzania się pyłu w urządzeniu, zawinionego uszkodzenia (celowego lub wynikającego z poważnego zaniedbania), nieodpowiedniego używania (używania w celach, do których urządzenie nie jest przeznaczone), nieprawidłowej obsługi (nieprzestrzegania zaleceń zawartych w podręczniku użytkownika), nieprawidłowego montażu, uderzenia pioruna oraz nieprawidłowego napięcia sieciowego. Ta lista nie wyczerpuje wszystkich możliwych sytuacji.

• Akceptacja roszczeń w ramach gwarancji nie może prowadzić do wydłużenia okresu gwarancji ani rozpoczęcia nowego okresu gwarancji w przypadku wymiany urządzenia.

• Urządzenie lub części, które zostaną wymienione w ramach gwarancji, stają się własnością Varo NV.

• Producent może odrzucić roszczenie, jeżeli nie jest możliwa weryfikacja dokonania zakupu, a także, jeśli można wyraźnie stwierdzić, że produkt nie był konserwowany we właściwy sposób (czyszczenie szczelin wentylacyjnych, regularny przegląd szczotek węglowych itp.).

• Jako dowód zakupu należy zachować rachunek.POWDP2550 PL Copyright © 2021 VARO Strona | 14 www.varo.com

• Czyste i niezdemontowane narzędzie należy zwrócić do sprzedawcy, w oryginalnym opakowaniu formowanym metodą wydmuchiwania (jeżeli produkt był w nie fabrycznie zapakowany), wraz z dowodem zakupu. 18 ŚRODOWISKO NATURALNE Jeśli konieczna będzie wymiana urządzenia po jego długim użytkowaniu, nie wolno go wyrzucać z normalnymi odpadami z gospodarstwa domowego, ale należy się go pozbyć w sposób bezpieczny dla środowiska. Zużyte urządzenia elektryczne nie mogą być traktowane jak zwykłe odpady domowe. Należy je odstawić do wyspecjalizowanych punktów zbiórki takich odpadów. Informacje na temat recyklingu i pozbywania się odpadów można uzyskać od administracji lokalnej lub od sprzedawcy.

19 DEKLARACJA ZGODNOŚCI

VARO N.V. - Vic. Van Rompuy N.V. Joseph Van Instraat 9 - BE2500 Lier - BELGIA oświadcza, że produkt: Ukośnica znak towarowy: POWERplus model: POWDP2550 spełnia niezbędne wymogi i inne stosowne postanowienia odpowiednich dyrektyw europejskich, opierając się na stosowaniu europejskich norm zharmonizowanych. Wszelkie nieuprawnione modyfikacje urządzenia spowodują unieważnienie niniejszej deklaracji. Dyrektywy europejskie (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania): 2011/65/EU 2006/42/EC 2014/30/EU Europejskie normy zharmonizowane (wraz z wszelkimi dyrektywami je zmieniającymi, aż do dnia podpisania): EN62841-1 : 2015 EN62841-3-9 : 2014 EN55014-1 : 2017 EN55014-2 : 2015 Osoba odpowiedzialna za przechowywanie dokumentacji technicznej: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Niżej podpisany/a działa w imieniu Dyrektora Naczelnego firmy,

Ludo Mertens Specjalista ds. Regulacyjnych – Dyrektor ds. Zgodności z Przepisami Lier, 10/12/2020POWDP2550 HU Copyright © 2021 VARO Oldalszám | 1 www.varo.com
