MANUAL DE UTILIZARE POWDP2550 PowerPlus

5.2 Siguranța electrică 4

5.3 Siguranța personală....5

5.4 Folosirea și întreținerea aparatului electric....5

5.5 Service....6

6 INSTRUCTIUNI DE PROTECTIE SUPLIMENTARE ....6

7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE ...... 7

7.1 Acumulatorii....7

7.2 Încărcătoare....8

8 ÎNCĂRCAREA, INTRODUCEREA SAU SCOATEREA ACUMULATORULUI....8

8.1 Indicații privind încărcătorul ....8

8.2 Scoaterea/introducerea acumulatorului 8

8.3 Indicator al încărcării accumulatorului....9

9 MONTAJ....9

9.1 Montarea colierelor de extindere 9

9.2 Montarea clemei....9

10 INSTRUCTIUNI DE UTILIZARE....9

10.1 Transportul ferăstrăului unghiular....9

10.2 Extragerea prafului și a așchiilor (Fig. 4)....9

10.3 Fixarea piesei de prelucrat....9

10.4 Unghiul de 45 de grade în plan orizontal (Fig. 1)....10

10.5 Reglarea unghiului de tăiere 10

10.6 Unghi vertical de teşire (Fig. 1)....10

POWERPLUS HIGH QUALITY TOOLS

POWDP2550 RO

10.7 Pornirea și oprirea .... 10
10.8 Sacul de colectare a prafului.... 10
10.9 Tăierea 10
10.10 Tăierea pieselor speciale de lucru 11
10.11 Înlocuirea discului ferăstrăului (Fig. 3)....11
11 CURĂȚAREA ȘI ÎNTRETINEREA....11
11.1 Curățarea....11
12 DATE TEHNICE 11
13 CAPACITATE DE TĂIERE 12
14 ZGOMOT 12
15 DEPOZITAREA 12
16 DEPANARE....12
17 GARANTIE 13
18 MEDIU 13
19 DECLARATIA DE CONFORMITATE ....14

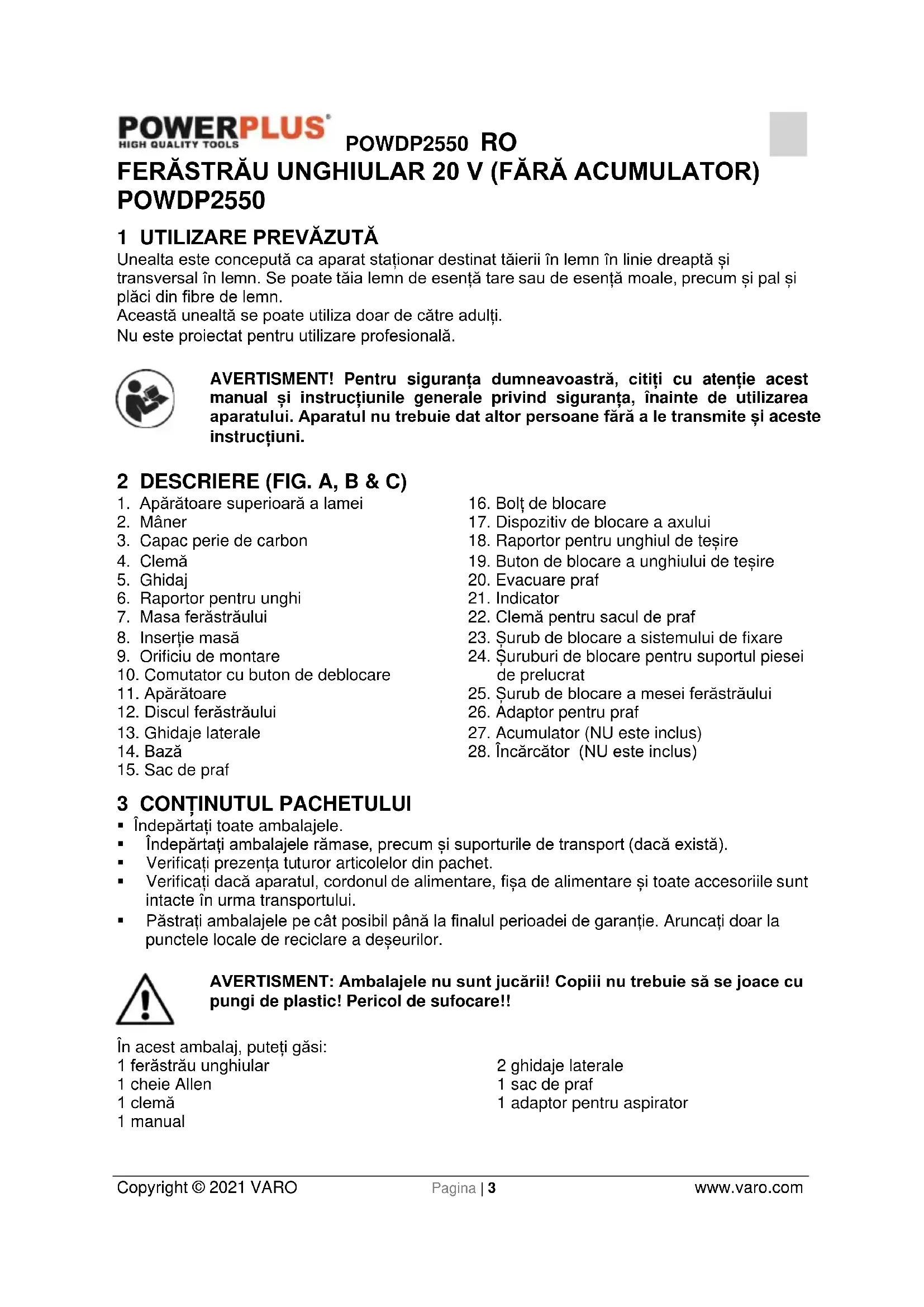

FERĂSTRĂU UNGHIULAR 20 V (FĂRĂ ACUMULATOR) POWDP2550

1 UTILIZARE PREVĂZUTĂ

Unealta este concepută ca aparat staționar destinat tăierii în lemn în linie dreaptă și transversal în lemn. Se poate tăia lemn de esență tare sau de esență moale, precum și pal și plăci din fibre de lemn.

Această unealtă se poate utiliza doar de către adulti.

Nu este proiectat pentru utilizare profesională.

AVERTISMENT! Pentru siguranța dumneavoastră, citiți cu atenție acest manual și instrucțiunile generale privind siguranța, înainte de utilizarea aparatului. Aparatul nu trebuie dat altor persoane fără a le transmite și aceste instrucțiuni.

2 DESCRIERE (FIG. A, B & C)

1. Apărătoare superioară a lamei
2. Mâner
3. Capac perie de carbon
4. Clemă
5. Ghidaj
6. Raportor pentru unghi
7. Masa ferăstrăului
8. Insertie masă
9. Orificiu de montare
10. Comutator cu buton de deblocare
11. Apărătoare
12. Discul ferăstrăului
13. Ghidaje laterale
14. Bază
15. Sac de praf
16. Bolt de blocare
17. Dispozitiv de blocare a axului
18. Raportor pentru unghiul de teşire
19. Buton de blocare a unghiului de teşire
20. Evacuare praf
21. Indicator
22. Clemă pentru sacul de praf
23. Surub de blocare a sistemului de fixare
24. Šuruburi de blocare pentru suportul piesei de prelucrat
25. Șurub de blocare a mesei ferăstrăului
26. Adaptor pentru praf
27. Acumulator (NU este inclus)
28. Încărcător (NU este inclus)

3 CONTINUTUL PACHETULUI

• Îndepărtați toate ambalajele.
• Îndepărtați ambalajele rămase, precum și suporturile de transport (dacă există).
  ■ Verificați prezența tuturor articolelor din pachet.
• Verificați dacă aparatul, cordonul de alimentare, fișa de alimentare și toate accesoriiile sunt intacte în urma transportului.
• Păstrați ambalajele pe cât posibil până la finalul perioadei de garanție. Aruncați doar la punctele locale de reciclare a deșeurilor.

AVERTISMENT: Ambalajele nu sunt jucării! Copiii nu trebuie să se joace cu pungi de plastic! Pericol de sufocare!!

În acest ambalaj, puteți găsi:

1 ferăstrău unghiular

1 cheie Allen

1 clemă

1 manual

2 ghidaje laterale

1 sac de praf

1 adaptor pentru aspirator

În cazul în care lipsesc componente sau acestea sunt deteriorate, contactați magazinul de unde ați cumpărat produsul.

4 SIMBOLURI

În acest manual și / sau pe mașină se folosesc următoarele simboluri:

		Indică un risc de rănire sau de deteriorare a aparatului.		Purtați ochelari de protecție și protecții auditive.
		Citiți manualul înainte de utilizare.		În conformitate cu cerințele esențiale ale Directivelor europene.
		Purtați mănuși de protecție.		Clasa II - Aparatul este dublu izolat; Firele de împământare nu sunt prin urmare necesare.

5 AVERTISMENTE GENERALE DE SIGURANTĂ PRIVIND APARATELE ELECTRICE

Citiți toate avertismentele de siguranță și toate instrucțiunile. Nerespectarea avertismentelor și instrucțiunilor poate duce la electrocutare, incendiu și / sau rănirea gravă. Păstrați toate avertismentele de siguranță și instrucțiunile pentru consultare ulterioară. Termenul "aparat electric" folosit în cadrul avertismentelor de siguranță se referă atât la aparatul alimentat de la priză (prin cablul de alimentare), cât și la aparatul alimentat cu baterii (fără fir).

5.1 Zona de lucru

• Spațiul de lucru trebuie să fie în permanență curat și bine iluminat. Spațiile dezordonate și întunecate favorizează accidentele.
• Nu utilizați aparatele electrice în spații cu atmosferă potențial explozivă, cum ar fi în prezența lichidelor inflamabile, a gazelor sau a prafului. Aparatele electrice produc scântei care pot aprinde praful sau gazele.
• Atunci când lucrați cu aparatul electric, nu lăsați copiii și alti privitori să se apropie de spațiul de lucru. Distragerea atenției vă poate face să pierdeți controlul aparatului.

5.2 Siguranța electrică

Verificați întotdeauna dacă alimentarea de la rețea corespunde cu tensiunea de pe plăcuța indicatoare a caracteristicilor.

• Ștecărele aparatului electric trebuie să se potrivească la priză. Nu modificați în niciun fel ștecărul. Nu folosiți niciun fel de fișe de adaptare pentru aparatele electrice cu împământare. Ștecărele și prizele nemodificate reduc riscul de electrocutare mortală.
• Evitați contactul cu suprafețe împământate, cum ar fi țevile, radiatoarele, aparatele de gătit sau frigiderele. Există risc crescut de electrocutare mortală în cazul în care corpul dumneavoastră face contact cu solul.

• Nu expuneți aparatul electric la intemperii sau la medii cu umezeală. Riscul de electrocutare mortală crește în cazul în care apa pătrunde în interiorul aparatului electric.

• Nu deteriorați cablul. Nu folosiți niciodată cablul pentru a transporta, trage sau scoate din priză aparatul electric. Păstrați cablul ferit de căldură, ulei, margini ascuțite sau piese în miscare. Cablurile deteriorate sau încâlcite cresc riscul de electrocutare mortală.

• Când aparatul electric funcționează în exterior, folositi un prelungitor adecvat folosirii în exterior. Folosirea unui prelungitor adecvat folosirii la exterior reduce riscul de electrocutare mortală.
• Dacă trebuie folosit aparatul electric în medii umede, folosiți un o priză protejată cu disjunctor bipolar. Folosirea unui disjunctor polar reduce riscul de electrocutare mortală.

5.3 Siguranța personală

• Aveți grijă la ce lucrați și folosiți-vă simțul practic atunci când lucrați cu aparatul electric. Nu folosiți un aparat electric atunci când sunteți obosit sau sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul lucrului cu aparatul electric poate duce la rănirea gravă.
• Folosiți echipament de siguranță. Purtați întotdeauna elemente de protecție pentru ochi. Echipamentul de siguranță, cum ar fi masca de praf, încălțămintea de siguranță împotriva alunecării, casca dură sau protectiile auditive, reduce rănirile.
• Evitați pornirea accidentală. Asigurați-vă că întrerupătorul se află în poziția deconectată înainte de a conecta aparatul la priză. Transportul aparatelor electrice având degetul pe întrerupător sau alimentarea de la sursă a aparatelor electrice care au întrerupătorul în poziția de pornire favorizează accidentele.
• Îndepărtați orice sculă de reglare sau cheie de piulițe înainte de a porni aparatul electric. O cheie de piulițe sau altă cheie lăsată prinsă de o piesă rotativă a aparatului electric poate duce la rănire.
• Nu vă întindeți. Mențineți permanent un sprijin și un echilibru corespunzător pe picioare. Acest lucru permite un control mai bun al aparatului electric în situații neprevăzute.
• Îmbrăcați-vă corespunzător. Nu purtați haine largi sau bijuterii. Țineți părul, hainele sau mănușile departe de aparatul electric. Hainele largi, bijuteriile sau părul lung pot fi prinse de părțile în miscare.
• Dacă v-au fost furnizate dispositive pentru conectarea de utilaje de extragere și colectare a prafului, asigurați-vă că sunt conectate și folosite corect. Folosirea acestor dispositive poate reduce riscurile asociate intrării în contact cu praful.

5.4 Folosirea și întreținerea aparatului electric

• Nu suprasolicitați aparatul electric. Folositi în aparatul electric conform destinației sale. Folosirea în mod corespunzător a aparatului electric va realiza mai bine și mai sigur sarcina la parametrii pentru care a fost conceput.
• Nu utilizați aparatul dacă întrerupătorul nu îl pornește sau oprește. Orice aparat care nu poate fi controlat din întrerupător este periculos și trebuie reparat.
• Deconectați fișa de la sursa de alimentare înainte de a face orice fel de reglaje, de a schimba accesoriiile sau de a depozita aparatul electric. Astfel de măsuri de prevenire reduc riscul de a porni accidental aparatul electric.
• Depozitați aparatul oprit departe de accesul copiilor și nu permiteți persoanelor nefamiliarizate cu acesta sau cu instrucțiunile sale să lucreze cu aparatul. Aparatele electrice sunt potențial periculoase dacă sunt folosite de persoane neinstruite.
• Întrețineți aparatele. Verificați alinierea sau prinderea părților în mișcare, crăparea pieselor sau orice altă stare ce poate afecta funcționarea aparatului. Dacă este deteriorat, reparați aparatul înainte de a-l utiliza. Multe accidente sunt cauzate de aparate electrice prost întreținute.
• Păstrați piesele de tăiere ascuțite și curate. Sculele de tăiere întreținute corespunzător, având discuri de tăiere ascuțite, fac mai greu priză și sunt mai ușor de controlat.
• Utilizați aparatul, accesoriiile și discurile etc. în conformitate cu aceste instrucțiuni și în modul destinat utilizării specifice a acestui aparat, luând în calcul condițiile de lucru și

operațiunile care trebuie efectuate. Utilizarea aparatului electric pentru operațiuni diferite de cele pentru care a fost conceput poate duce la situații periculoase.

5.5 Service

- Reparați aparatul la un tehnician autorizat, folosind doar piese de schimb standard. Astfel, se va păstra siguranța în funcționare a aparatului.

6 INSTRUCTIUNI DE PROTECTIE SUPLIMENTARE

• Purtați întotdeauna echipament de protectie pentru ochi.
• Nu utilizati echipamentul în apropierea lichidelor sau a gazelor inflamabile.
• NU utilizați echipamentul dacă a fost montat un disc de tăiere (în loc de discul de ferăstrău).
• Înainte de fiecare utilizare, verificați dacă discul ferăstrăului nu este știrbit sau deteriorat. Înlocuți imediat discurile stirbite sau deteriorate.
• Utilizați numai discuri de ferăstrău recomandate de producător și în conformitate cu standardul EN847-1.

Utilizați numai accesoriiile recomandate în manualul de față.

- Alegeti discul corespunzător pentru materialul de tăiat.

- Pentru reducerea zgomotului emis, verificați dacă discul este ascuțit și curat.

- Utilizați numai discuri de ferăstrău ascuțite corespunzător. Nu depășiți viteza maximă indicată pe discul ferăstrăului.

Înainte de montarea discului ferăstrăului, curățați axul, flanșele (în special suprafețele de montare) și piulița hexagonală. Montarea incorectă poate provoca vibrații/bătăi sau alunecarea discului ferăstrăului.

- Evitați contactul ferăstrăului cu obiecte metalice, cum ar fi cuiele ori şuruburile. Înainte de utilizare, verificați dacă piesa de prelucrat conține cuie, şuruburi sau alte corpuri străine și îndepărtați-le.

- Îndepărtati cheile, bucățile tăiate și orice alte obiecte de pe masa ferăstrăului înainte de pornire.

- NU purtați mănuși în timpul lucrului. Portul mănușilor se recomandă numai pentru înlocuirea uneltelor de tăiere.

■ Feriți mâinile de pe directia de tăiere a discului ferăstrăului.

- NU vă așezați în direcția de tăiere a discului ferăstrăului și NU permiteți așezarea altor persoane în poziția respectivă.

Înainte de a introduce o piesă de prelucrat, lăsați ferăstrăul să funcționeze timp de câteva secunde. Ascultați dacă se aud vibrații sau bătăi ale discului ferăstrăului, care pot indica montarea sau echilibrarea necorespunzătoare a discului.

- Nu utilizati echipamentul pentru a executa caneluri sau scobituri.

Înlocuiti insertia mesei dacă este uzată.

- NU efectuați reglaje la mașină în timpul mersului. Deconectați fișa de la priză înainte de a efectua reglaje.

- Dacă este necesar, utilizați un bloc de împingere. Utilizarea blocului de împingere este OBLIGATORIE la tăierea pe lungime a pieselor de prelucrat de dimensiuni reduce, pentru a feri mâinile și degetele de discul ferăstrăului.

- Îndepărtati blocul de împingere atunci când nu este utilizat.

- Atenție în special la instrucțiunile pentru reducerea pericolului de RECUL. RECULUL reprezintă o reactie bruscă la blocarea, îndoirea sau descentrarea discului ferăstrăului. RECULUL duce la proiectarea piesei de prelucrat către operator. RECULUL poate provoca răni grave. RECULUL poate fi evitat dacă discul este în permanență ascuțită, ghidajul longitudinal este paralel cu discul ferăstrăului, cuțitul de despicare și apărătoarea discului sunt în stare bună și în poziția corespunzătoare, piesa de lucru este ținută ferm până la trecerea completă a discului ferăstrăului și dacă se evită tăierea bucăților de lemn răsucite ori în unghi, care nu au o muchie dreaptă pentru deplasarea longitudinală de-a lungul ghidajului.

• Nu lucrați cu piesa ținută în mână. Ținerea cu mâna se referă la sprijinirea piesei de prelucrat sau ghidarea ei cu mâinile în loc de ghidarea cu ajutorul ghidajului longitudinal sau a blocului în unghi.
• NU vă aplecați peste discul ferăstrăului. NU vă întindeți pentru a lua o piesă de prelucrat înainte de oprirea completă a discului ferăstrăului.
• Evitați avansul brusc sau prea rapid al piesei de prelucrat. Pentru piesele de prelucrat din materiale dure, utilizați un avans cât mai lent. Nu îndoiiți și nu răsuciți piesele de prelucrat în timpul avansului către ferăstrău. În caz de blocare sau oprire a discului ferăstrăului în timpul avansului piesei de prelucrat, opriți imediat echipamentul. Deconectați fișa de la priză. Îndepărtati piesa care blochează ferăstrăul.
• NU încercați îndepărtarea așchiilor rezultate la tăiere și nu atingeți apărătoarea ferăstrăului în timp ce discul ferăstrăului este în miscare.
• Îndepărtati nodurile desprinse din piesa de prelucrat ÎNAINTE de pornirea ferăstrăului.
• Feriți cablul de solicitări. Nu trageți de cablu pentru a deconecta fișa de la priză. Feriți cablul de căldură, ulei, apă și muchiile ascutite.
• Anumite tipuri de pulberi rezultate la lucrul cu ferăstrăul pot conține substanțe cancerigene, teratogene sau care pot provoca mutații genetice. Câteva exemple de astfel de substanțe:
  ■ Plumbul din vopselele cu plumb:
  ■ Arsenul si cromul din cheresteaua tratată chimic.
• Pericolul pentru sănătate al expunerii la astfel de substanțe este proporțional cu frecvența efectuării unor astfel de lucrări.
• Măsuri de reducere a expunerii la aceste substanțe: Mediul de lucru trebuie să fie bine ventilat. Lucrați numai cu echipamente de protecție certificate, cum ar fi măștile special proiectate pentru filtrarea microparticulelor.
• În timpul operațiunilor de tăiere, conectați echipamentul la un sistem de aspirare a prafului.
• Apărătoarea poate fi ridicată pentru poziționarea piesei de prelucrat sau pentru a facilita accesul, la lucrările de întreținere. Înainte de conectarea uneltei la rețea, verificați dacă apărătoarea ferăstrăului a fost coborată și asezată în contact cu masa de tăiere.

7 INSTRUCTIUNI SUPLIMENTARE DE SIGURANTĂ PENTRU ACUMULATORI ȘI ÎNCĂRCĂTOARE

7.1 Acumulatorii

■ Nu încercati deschiderea sub niciun motiv.
- Nu depozitati în locuri unde temperatura poate depăsi 40 °C.
Încărcati numai la temperaturi ambiante între 4 °C si 40 °C.
- Depozitați acumulatorii într-un spațiu uscat și răcoros (5 °C-20 °C). Nu depozitați niciodată acumulatorii descărcați.
- Este recomandată descărcarea și reîncărcarea cu regularitate a accumulatorilor Li-ion (de cel puțin 4 ori pe an). Nivelul ideal de încărcare a accumulatorilor Li-ion în vederea depozitării pe termen lung este de 40% din capacitatea sa.
- La eliminarea accumulatorilor, respectati instructiunile din capitolul „Protectia mediului”.
- Evitați producerea de scurtcircuite. La conectarea directă sau accidentală, prin intermediul unor obiecte metalice, a bornelor pozitivă (+) și negativă (-), accumulatorul este scurtcircuitat și se va produce un curent de intensitate ridicată, care poate provoca ruperea sau aprinderea carcasei.
- Nu încălziți. La încălzirea accumulatorilor la peste 100 °C, garniturile de etanșare și izolare și alte componente din polimeri se pot deteriora, provocând scurgeri de electrolit și / sau scurtcircuite interne, care generează căldură și provoacă ruperea sau aprinderea. De asemenea, nu aruncați acumulatorii în foc. Pericol de incendiu, explozie și / sau arsuri grave.

În condiții extreme se pot produce scurgeri din accumulatori. În caz că se observă lichid pe suprafata bateriei, procedați după cum urmează:

-Ştergeti cu atenție lichidul cu o cârpă. Evitați contactul cu pielea.

-În caz de contact cu pielea sau cu ochii, urmati instrucțiunile de mai jos:

√ Clătiți imediat cu apă. Neutralizați cu un acid slab, cum ar fi sucul de lămâie sau oțetul.
√ În caz de contact cu ochii, clătiți cu apă curată din abundență, timp de cel puțin 10 minute. Prezentăți-vă la medic.

Pericol de incendiu! Evitați scurtcircuitarea bornelor unui accumulator desprins. Nu dati foc accumulatorului.

7.2 Încărcătoare

• Nu încercați încărcarea bateriilor nere încărcabile.
• Înlocuiti imediat cablurile defecte.
• Feriți încărcătorul de apă.
• Nu deschideti încărcătorul.
• Nu testați încărcătorul.
  Încărcătorul este destinat numai utilizării în interior.

8 ÎNCĂRCAREA, INTRODUCEREA SAU SCOATEREA ACUMULATORULUI

8.1 Indicații privind încărcătorul

Conectați încărcătorul la priza de curent:

• Verde aprins continuu: gata de încărcare.
• Roșu intermitent: în curs de încărcare.
  ■ Verde aprins continuu: încărcat.

- Verde și roșu aprinse continuu: accumulatori deteriorați sau încărcător deteriorat.

Notă: dacă accumulatorul nu se potrivește bine, deconectați-l și verificați dacă setul de accumulatori este modelul corect pentru acest încărcător, conform celor indicate în diagrama din specificație. Nu încărcați alt set de accumulatori sau un set care nu se potrivește bine în încărcător.

1. Verificați frecvent încărcătorul și setul de acumulatori în timp ce acestea sunt conectate.
2. Scoateți din priză încărcătorul și deconectați-l de la setul de accumulatori la terminarea încărcării.
3. Lăsati setul de accumulatori să se răcească total înainte de utilizare.
4. Tineți încărcătorul și setul de acumulatori în interior, dar nu la îndemâna copiilor.

NOTĂ: Dacă accumulatorul este cald după utilizare continuă în unealtă, lăsați- I să se răcească la temperatura camerei înainte de încărcare. Astfel veți prelungi autonomia a accumulatorilor.

8.2 Scoaterea/introducerea acumulatorului

AVERTISMENT: Înainte de a face orice reglaj, asigurați-vă că mașina este oprită sau scoateți setul de acumulatori.

• Tineți unealta cu o mână și setul de accumulatori cu cealaltă mână.
• Pentru instalare: împingeți și glisați setul de accumulatori în compartimentul dedicat, asigurându-vă că mecanismul de deschidere din partea din spate a accumulatorului se fixează în pozitie și că accumulatorul este securizat înainte de începerea lucrului.
• Pentru scoatere: Apăsați mecanismul de deschidere a compartimentului acumulatorului și simultan trageti afară setul de acumulatori.

8.3 Indicator al încărcării accumulatorului

Pe setul de accumulatori există indicatoare de încărcare a accumulatorului, puteți verifica starea de încărcare a accumulatorului apăsând butonul. Înainte de utilizarea aparatului, apăsați declanșatorul comutator pentru a verifica dacă accumulatorul este suficient de încărcat pentru funcționare corespunzătoare.

Cele 3 LED-uri pot indica starea nivelului de încărcare a accumulatorului:

• 3 LED-uri aprinse: Acumulator încărcat complet.
• 2 LED-uri aprinse: Acumulator încărcat 60%.
• 1 LED aprins: Acumulator aproape descărcat.

9 MONTAJ

Nu porniți aparatul decât dacă este asamblat complet și pregătit în mod corespunzător pentru utilizarea în conformitate cu manualul de utilizare.

9.1 Montarea colierelor de extindere

• Slăbiti suruburile ale colierelor de extindere laterală.
• Fixati colierele de extindere la ambele orificii laterale.
  Strângeti şuruburile colierelor de extindere și asigurați-vă că sunt bine fixate colierele și nu pot iesi în timpul functionării.

9.2 Montarea clemei

Clema (4) poate fi montată fie în partea stângă fie în partea dreaptă a grilajului de ghidare. Introduceti tija menghinei în orificiul grilajului de ghidare și strângeti șurubul de blocare

10 INSTRUCTIUNI DE UTILIZARE

10.1 Transportul ferăstrăului unghiular

Pentru a transporta aparatul electric, utilizati boltul de blocare (16).

Trageți în jos ferăstrău unghiular și blocați-l în poziția cea mai de jos trăgând de bolțul de blocare și rotindu-l un sfert de tur până la cuplarea bolțului de blocare. În acest mod, ferăstrăul este asigurat.

10.2 Extragerea prafului și a aşchiilor (Fig. 4)

Pentru extragerea integrată a prafului, fixați sacul de praf (15) pe ejectorul de praf.

Pentru praful extern, puteți utiliza un furtun de aspirator de praf.

Sacul de praf poate elimina doar partial praful!

10.3 Fixarea piesei de prelucrat

Asigurați-vă că piesa de prelucrat nu poate fi proiectată în nicio direcție. Dispozitivul de fixare (4) este ideal pentru a evita această manevră.

• Sacul de praf poate elimina doar partial praful! Este conceput pentru a reduce cantitatea de praf eliminat.
• Strângeti clema (4) în sens orar pentru a fixa piesa de prelucrat.

10.4 Unghiul de 45 de grade în plan orizontal (Fig. 1)

■ Slăbiti şurubul de blocare a mesei ferăstrăului (25).
- Rotiți masa ferăstrăului (7) și aduceți indicatorul (21) la unghiul dorit de pe cadran (6) și strângeti șurubul de blocare a mesei ferăstrăului (25).

10.5 Reglarea unghiului de tăiere

Reperele pentru unghiuri sunt reglate din fabrică, însă, pentru operațiuni de precizie, vă recomandăm să verificați și, dacă este necesar, să le calibrati astfel:

- Unghi de teşire 90°: Blocați brațul superior în poziția cea mai de jos cu ajutorul bolțului de blocare (16) și fixați unghiul de teşire și cel ascuțit la 0° pe reperele pentru unghiuri. Fixați un echer cu talpă pe laterala discului de ferăstrău și a ghidajului mesei (5), dacă unghiul ascuțit nu este un unghi de teşire de 90°; obțineți unghiul corespunzător slăbind butonul de blocare a reglării unghiului și cele 2 şuruburi ale ghidajului; reglați alinierea ghidajului față de discul ferăstrăului și strângeți la loc cele 2 şuruburi ale ghidajului.

10.6 Unghi vertical de teşire (Fig. 1)

Unghiul de teşire în plan vertical poate fi reglat într-un domeniu de 0° până la 45°. Scala arată valoarea curentă setată, în grade.

• Dacă e strâns, slăbiți butonul (19).
• Rotiți brațul uneltei cu ajutorul mânerului în unghiul dorit.
• Strângeti butonul (19).
• Asezați un raportor pe lateralul discului și al mesei dacă unghiul nu este unghi de teșire de 45°. Reglați înălțimea şurubului de reglare până când unghiul de teșire este cel corect. La sfârșit, strângeți piulița și verificați din nou unghiul.

10.7 Pornirea și oprírea

Pentru siguranța dvs., utilizati ambele mâini pentru a porni și a opri aparatul.

■ Introduceti accumulatorul (27).
- Deschideți butonul de deblocare și apăsați întrerupătorul de pornire / oprire (10) în direcția mânerului. Discul ferăstrăului se rotește atâta timp cât este cuplat comutatorul.
- Dacă doriți să opriți aparatul, trebuie să eliberați întrerupătorul de pornire/oprire (10).

10.8 Sacul de colectare a prafului

Pentru montarea sacului de colectare a prafului (15), fixați-l pe adaptorul orificiului de extragere a prafului. Atunci când sacul de praf este aproximativ pe jumătate plin, scoateți sacul din aparat și goliti-l.

10.9 Tăierea

Verificați dacă discul ferăstrăului nu se blochează în timpul funcționării. Acest lucru avariază și poate arde motorul. Dacă se blochează discul, eliberați imediat comutatorul pentru a preveni avarierea motorului.

• Fixati bine piesa de prelucrat.
• Setați unghiul dorit de tăiere în plan orizontal sau unghiul de teșire vertical.
• Porniți aparatul.
• Deplasați mânerul de comandă (2) încet spre partea de jos.
• Tăiați prin piesa de prelucrat.
• Opriti aparatul electric.
• Așteptați oprirea completă a discului ferăstrăului (12) înainte de a scoate piesa de prelucrat.

10.10 Tăierea pieselor speciale de lucru

Piesele de lucru curbate sau rotunde trebuie fixate pentru a nu aluneca.

Verificați să nu existe distanțe între piesa de lucru și ghidaj (5) sau masa de tăiere (7).

10.11 Înlocuirea discului ferăstrăului (Fig. 3)

Scoateți accumulatorul înainte de a efectua operațiuni la discul ferăstrăului.

Aşteptați câtva timp înainte de a atinge discul. Poate fi foarte fierbinte.

Dinții discului de ferăstrău sunt foarte ascuțiți.

• Trageți în jos ferăstrău unghiular și blocați-l în poziția cea mai de jos trăgând de bolțul de blocare și rotindu-l un sfert de tur până la cuplarea bolțului de blocare.
• Permiteti ridicarea în poziția superioară a capului de tăiere a ferăstrăului.
  ■ Slăbiti şurubul capacului.
• Apăsați dispozitivul de blocare a axului (17).
• Înclinati în sus capacul pentru a face accesibil bolțul axului
• Apăsați butonul de blocare a axului, ținându-l ferm în timp ce rotiți în sens orar cheia pentru lamă. Arborele va fi blocat după rotirea cheii. Continuați să apăsați butonul de blocare a axului pentru a-l menține cuplat, rotind simultan în sens orar cheia pentru a slăbi șurubul axului.
• Scoateți bolțul de blocare, flanșa exteriorară (c), lama ferăstrăului (b) și flanșa interioară (a).
• Îndepărtați aschiile sau rumegușul din jurul axului și flanselor.
• Înlocuiti discul ferăstrăului (vârfurile dinților ferăstrăului trebuie să fie îndreptați în aceeași direcție, după cum indică săgeata de pe capac) și apoi montați la loc componentele în ordine inversă.
  Strângeti surubul capacului.
• Rotiți capacul de plastic înapoi în poziția inițială.

11 CURĂȚAREA ȘI ÎNTRETINEREA

Înainte de a efectua orice lucrări la echipament, scoateți acumulatorul.

11.1 Curățarea

• Curățați periodic carcasa aparatului cu o cârpă moale, de preferință după fiecare utilizare.
• Dacă murdăria nu poate fi îndepărtată, folosiți o cârpă moale umezită cu apă și săpun.
• Nu utilizați niciodată solventi cum ar fi petrolul, alcoolul, apa amoniacală etc. Acești solventi pot deteriora componentele din plastic.

Asigurați-vă că nu pătrunde apă în aparat!

12 DATE TEHNICE

Tensiune c.c. (UN)	20 V
Viteză fără solicitare	3300 min-1
Dimensiune disc	210 mm x 2 mm x 30 mm

13 CAPACITATE DE TÃIERE

Unghi al mesei de tăiere	Unghi de înclinare a capului	Înălțime x lățime (mm)
90°	90°	55 x 120 mm
45°	90°	55 x 83 mm
90°	45°	30 x 120 mm
45°	45°	30 x 83 mm

14 ZGOMOT

Valori ale emisiilor sonore măsurate în conformitate cu standardele aplicabile. (K=3)

Nivel de presiune acustică LpA	100 dB(A)
Nivel de putere acustică LwA	104 dB(A)

ATENTIE! Presiunea acustică poate depăși 85 dB(A), caz în care trebuie purtat un dispozitiv de protecție auditivă.

15 DEPOZITAREA

• Curățați temeinic întreaga mașină și accesoriiile sale.
• Nu depozitați la îndemâna copiilor. Depozitați într-o poziție stabilă și sigură, la loc uscat și răcoros, evitând temperaturile prea ridicate sau prea scăzute.
• Protejați aparatul de expunere la acțiunea directă a soarelui. Dacă este posibil, păstrați aparatul într-un loc întunecos.
• Nu păstrați în pungi de plastic, pentru a evita acumularea umezelii.

16 DEPANARE

PROBLEMÄ	CAUZÄ	ACTIUNE
Motorul nu funcționează.	Accumulatorul este descărcat complet.Motorul este suprasolicitat sau supraîncălzit.	Reîncărcați acumulatorul.Lăsați aparatul să funcționeze la ralanti circa 2 minute pentru a se răci.
Vibrații prea puternice.	Sunt slăbite șuruburi sau componente.Ferăstrăul nu este montat corespunzător.Piesa de lucru nu este susținută corespunzător.	Strângeți toate șuruburile.Montați corespunzător ferăstrăul unghiular.Asigurați piesa de prelucrat.

17 GARANTIE

• Acestui produs i se acordă garanție conform reglementărilor legale pentru o perioadă efectivă de 36 de luni de la data cumpărării de către primul utilizator.
• Această garanție acoperă toate defectiunile de materiale sau de producție, cu excepția bateriilor, a încărcătoarelor, a pieselor defecte din cauza uzurii normale, precum sunt rulmenții, periile, cablurile, fișele sau accesoriiile precum frezele, burghiele, pânzele de ferăstrău etc.; deteriorarea sau defectele care rezultă din manipulare defectuoasă, accidente sau modificări. Nu se acoperă nici costul transportului.
• Deteriorarea și/sau defectiunile rezultate ca urmare a utilizării necorespunzătoare nu sunt acoperite de prevederile garantiei.
• Nu se asumăm, de asemenea, nicio responsabilitate pentru vătămarea corporală ce are drept cauză utilizarea necorespunzătoare a aparatului.
• Reparațiile pot fi efectuate doar de către un centru de service autorizat pentru sculele Powerplus.
• Puteți obține întotdeauna mai multe informații, apelând numărul de telefon [phone].
• Toate costurile de transport trebuie suportate de client, în afara cazului în care s-a convenit în alt fel, în scris.
• În același timp, nu se poate ridica nicio pretenție în garanție dacă deteriorarea aparatului se datorează întretinerii neglijente sau suprasolicitării.
• Se exclude în mod categoric de la garanție defectiunea datorată pătrunderii de fluide, pătrunderii excesive a prafului, deteriorarea intenționată (cu intenție sau din neglijență gravă), utilizarea inadecvată (doar pentru destinații pentru care acest dispozitiv nu este potrivit), utilizarea incompetentă (de ex., nerespectarea instrucțiunilor din manual), fulgere sau asamblarea de către un nespecialist, tensiune incorrectă de alimentare de la rețea. Această listă nu este exhaustivă.
• Acceptarea pretențiilor în garanție nu poate duce niciodată la prelungirea perioadei de garanție, nici la începutul unei noi perioade de garanție în cazul înlocuirii unui aparat.
• Aparatele sau componentele înlocuite în garanție rămân prin urmare proprietatea Varo NV.
• Ne rezervăm dreptul de a respinge orice pretenție pentru care cumpărarea nu poate fi verificată sau dacă este clar că produsul nu a fost întreținut în mod corespunzător. (fante de aerisire curate, perii de cărbune întreținute periodic, ...)
  Dovada cumpărării trebuie păstrată ca dovadă a datei cumpărării.
• Scula nedemontată trebuie înapoiată comerciantului într-o stare acceptabilă de curățenie, (în cutia sa originală dacă e cazul) și împreună cu dovada cumpărării.

18 MEDIU

În cazul în care mașina trebuie înlocuită după utilizare prelungită, nu o aruncați laolaltă cu gunoiul menajer, ci eliminati-o într-un mod sigur pentru mediu.

Deşeurile electrice nu trebuie aruncate la gunoiul menajer. Reciclati atunci când există această posibilitate. Pentru recomandări privind reciclarea, consultați autoritățile locale sau magazinul de achiziție.

VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIA, declară că

Produsul: Ferăstrău unghiular

Marcă de comerț: POWERplus

Model: POWDP2550

este în conformitate cu specificațiile esențiale și alte prevederi relevante ale Directivelor Europene aplicabile, pe baza aplicării standardelor europene armonizate. Orice modificare neautorizată a aparatelor atrage după sine anularea acestei declarații.

Directivele europene (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

2011/65/EU

2006/42/EC

2014/30/EU

Standardele europene armonizate (inclusiv, dacă este cazul, amendamentele lor, până la data semnăturii):

EN62841-1 : 2015

EN62841-3-9:2014

EN55014-1:2017

EN55014-2:2015

Persoana care păstrează documentația tehnică: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V.

Subsemnatul acționează în numele Directorului general executiv al societății,

Mentens Ludo

Ludo Mertens

Divizia de reglementare – Director de conformitate

Lier, 10/12/2020

1 PRZEZNACZENIE....3
2 OPIS (RYC. A, B I C)....3
3 SPIS CZEŚCI....3
4 OZNACZENIA 4

5 OGÓLNE ZASADY BEZPIECZNEJ PRACY ELEKTRONARZĘDZIAMI....4
