HASZNÁLATI ÚTMUTATÓ POWDP2550 PowerPlus

• Nabíjačku neotvárajte.

5.4 Az elektromos működtetésű szerszámok helyes használata. ............................. 5

8.2 Akkumulátor behelyezése / eltávolítása ............................................................... 9

9.1 A hosszabbító gyűrűk felszerelése....................................................................... 9

10.1 A gérvágó fűrész szállítása ................................................................................... 9

10.2 Fűrészpor és fadarabkák eltávolítása (4. ábra) .................................................... 9

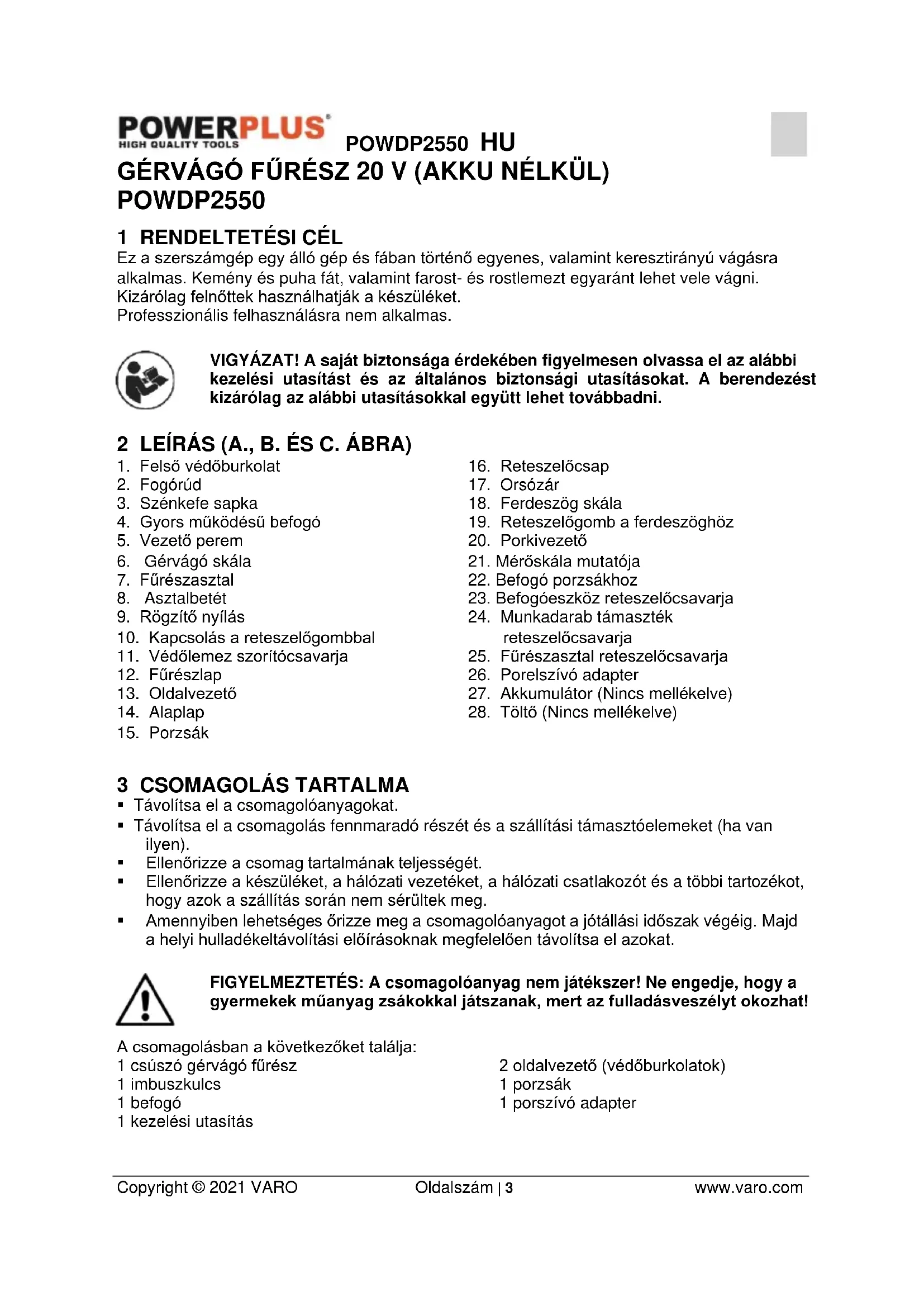

Ez a szerszámgép egy álló gép és fában történő egyenes, valamint keresztirányú vágásra alkalmas. Kemény és puha fát, valamint farost- és rostlemezt egyaránt lehet vele vágni. Kizárólag felnőttek használhatják a készüléket. Professzionális felhasználásra nem alkalmas. VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni. 2 LEÍRÁS (A., B. ÉS C. ÁBRA)

1. Felső védőburkolat

4. Gyors működésű befogó

10. Kapcsolás a reteszelőgombbal

11. Védőlemez szorítócsavarja

19. Reteszelőgomb a ferdeszöghöz

21. Mérőskála mutatója

22. Befogó porzsákhoz

23. Befogóeszköz reteszelőcsavarja

24. Munkadarab támaszték

25. Fűrészasztal reteszelőcsavarja

26. Porelszívó adapter

27. Akkumulátor (Nincs mellékelve)

28. Töltő (Nincs mellékelve)

3 CSOMAGOLÁS TARTALMA

• Távolítsa el a csomagolóanyagokat.

• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).

• Ellenőrizze a csomag tartalmának teljességét.

• Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.

• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat. FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat! A csomagolásban a következőket találja: 1 csúszó gérvágó fűrész 1 imbuszkulcs 1 befogó 1 kezelési utasítás 2 oldalvezető (védőburkolatok) 1 porzsák 1 porszívó adapterPOWDP2550 HU Copyright © 2021 VARO Oldalszám | 4 www.varo.com Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval. 4 JELZÉSEK A jelen kézikönyvben és/vagy a gépen az alábbi jelzéseket használtuk:

Személyi sérülésre vagy a készülék sérülésének veszélyére szóló felhívás.

Viseljen fülvédőt! Viseljen szemvédőt!

Használat előtt olvassa el a kezelési utasítást!

Az európai irányelv(ek) szükséges követelményei szerint.

II. osztályú gép – Dupla szigetelés

– Nincs szükség földelt dugó alkalmazására. 5 ÁLTALÁNOS BIZTONSÁGI UTASÍTÁSOK SZERSZÁMGÉPEKHEZ Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Őrizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

• A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.

• Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gőzöket.

• Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.

• Az eszközt tartsa távol az esőtől vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.

• Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, élesPOWDP2550 HU Copyright © 2021 VARO Oldalszám | 5 www.varo.com élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.

• Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.

• Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram- védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.

5.3 Személyi biztonság

• Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.

• Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.

• Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.

• A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.

• Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.

• Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.

• Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

5.4 Az elektromos működtetésű szerszámok helyes használata.

• Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.

• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.

• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.

• A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.

• Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.POWDP2550 HU Copyright © 2021 VARO Oldalszám | 6 www.varo.com

• Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.

• Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.

A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát. 6 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK

• Mindig viseljen szemvédő felszerelést.

• Tilos a készüléket gyúlékony folyadékok vagy gázok közelében használni.

• TILOS a készüléket használni, amikor vágókorong (és nem fűrészkorong) van rá felszerelve.

• Minden használat előtt ellenőrizze, hogy a fűrészlapon apró repedések és sérülések találhatók-e. A repedt vagy sérült fűrészlapot azonnal cserélje ki.

• Csak a gyártó által javasolt fűrészlapot használja, és melyek megfelelnek az EN847-1 szabványnak.

• Mindig az alábbi kezelési utasításban javasolt kiegészítőket használja.

• Válasszon a vágandó anyaghoz megfelelő fűrészlapot.

• A zaj csökkentésének érdekében mindig ellenőrizze, hogy a fűrészlap éles és tiszta.

• Csak megfelelően megélezett fűrészlapot használjon. Tilos a fűrészlapon megadott maximális sebességet túllépni.

• A fűrészlap felszerelése előtt tisztítsa meg a tengelyt, a peremeket (különösen az összeszerelési felületeket) és a hatlapú csavart. A nem megfelelő felszerelés rázkódást/kopogást, vagy a fűrészlap lecsúszását eredményezheti.

• Kerülje, hogy a fűrész fémekhez, például szöghöz vagy csavarhoz érjen. A munka megkezdése előtt vizsgálja meg a munkadarabot, és távolítsa el a szögeket, csavarokat és egyéb idegen tárgyakat.

• A készülék bekapcsolása előtt távolítsa el a csavarkulcsokat, levágott fadarabokat és egyéb tárgyakat a fűrészasztalról.

• TILOS munka közben kesztyűt viselni; a kesztyű viselését csak a vágószerszámok kicserélésekor javasoljuk.

• Ellenőrizze, hogy a keze nincs a fűrészlap vágási vonalában.

• TILOS a fűrészlap vágási vonalában állni, és NE engedje, hogy bárki más abban a helyzetben álljon.

• Engedje a fűrészt néhány percig működni, mielőtt azt a munkadarabba illeszti. Figyelje meg, hogy a fűrészlap nem-e rezeg vagy kopog, mely a nem megfelelő felszerelés vagy a ki nem egyensúlyozott fűrészlap jele.

• A berendezést nem lehet horony vagy vájat készítésére használni.

• Cserélje ki az asztalbetétet, ha az elkopott.

• TILOS a készülék működése közben bármilyen beállítást végezni. Beállítás előtt húzza ki a dugót az aljzatból.

• Ha szükséges, használja a tolóelemet. A tolóelemet hosszanti vágás, vagy kisebb munkadarabok esetén használni KELL, hogy a keze megfelelő távolságban legyen a fűrészlaptól.

• Mindig tegye el a tolóelemet, amikor azt nem használja.

• Különösen figyeljen oda a VISSZAÜTÉS veszélyének csökkentésére vonatkozó utasításokra. A VISSZAÜTÉS a beakadt, elhajlott vagy rosszul beállított fűrészlap hirtelen reakciója. A VISSZAÜTÉS során a munkadarab visszarepül a kezelő irányába. A VISSZAÜTÉS súlyos sérülésekhez vezethet. A VISSZAÜTÉST el lehet kerülni, ha az alábbiakat betartja: a fűrészlapot élesen tartja, a hasítólécet a fűrészlappalPOWDP2550 HU Copyright © 2021 VARO Oldalszám | 7 www.varo.com párhuzamosan tartja, ha a hasítókést és a fűrészvédőt jó állapotban és a megfelelő helyzetben tartja, ha erősen tartja a munkadarabot, amíg az teljesen végig nem halad a fűrészlap mellett, és ha nem fűrészel elferdült vagy aszimmetrikus fadarabot, vagy olyan munkadarabot, mely nem rendelkezik egyenes széllel, hogy az hosszirányban el tudjon haladni a hasítóléc mellett.

• Ne végezzen szabad kézzel végzett műveleteket. A szabad kéz azt jelenti, hogy a kezével támasztja meg a munkadarabot, vagy a kezével vezeti a hasítóléc vagy a tolóelem helyett.

• TILOS a fűrészlap fölé vagy azon áthajolni. TILOS munkadarabért nyúlni addig, amíg a fűrészlap teljesen le nem állt.

• Kerülje a munkadarab hirtelen és túl gyors betöltését. A kemény anyagból készült munkadarabokat a lehető leglassabban kell betölteni. Tilos a munkadarabot behajlítani vagy elforgatni miközben azt a fűrészbe tölti. Ha a fűrészlap beakad, vagy megáll a munkadarab betöltése közben, akkor azonnal kapcsolja ki a készüléket. Távolítsa el a dugót az aljzatból. Távolítsa el azt a darabot, mely a fűrészt akadályozza.

• TILOS a fűrészlap működése közben a fadarabokat eltávolítani, és a fűrészvédőt megérinteni.

• Távolítsa el az összes görcsöt a munkadarabból a fűrész elindítása ELŐTT.

• Vigyázzon a kábelre. A dugó aljzatból történő eltávolítását tilos a kábelnél fogva végrehajtani. Tilos a kábelt hőnek, olajnak víznek vagy éles tárgyaknak kitenni.

• A fűrésszel történő munkavégzés során keletkező bizonyos porok vegyi anyagokat tartalmazhatnak, melyek rákot, születési rendellenességet vagy más genetikai károkat okozhatnak. Néhány példa ezekre az anyagokra:

• Ólmot tartalmazó festékből eredő ólom;

• Vegyileg kezelt fából eredő arzén és króm.

• Az ilyen anyagoknak az egészségre káros hatása függ attól, hogy milyen gyakran végzi ezt a fajta munkát.

• Intézkedések az ilyen vegyi anyagoknak való kitettség csökkentésére: Mindig dolgozzon jól szellőző környezetben és jóváhagyott biztonsági felszereléssel, mint például pormaszkkal, melyet speciálisan a mikroszkopikus részecskék kiszűrésére terveztek.

• A fűrészelési műveleteknél csatlakoztassa a készüléket porkifújó rendszerre.

• A védőt fel lehet emelni a munkadarab elhelyezésekor, vagy a karbantartási munkálatok megkönnyítéséhez. Mielőtt a hálózatra csatlakoztatja a berendezést, ellenőrizze, hogy a fűrészvédők ismét le vannak hajtva és a fűrészasztalhoz simulnak. 7 KIEGÉSZÍTŐ BIZTONSÁGI UTASÍTÁSOK AKKUMULÁTOROKHOZ

• Tilos bármi okból kifolyólag kinyitni.

• Tilos olyan helyen tárolni, ahol a hőmérséklet meghaladhatja a 40 °C-ot.

• Csak 4 °C és 40 °C közötti hőmérsékleten töltse.

• Az akkumulátorokat hűvös, száraz helyen tárolja (5 °C-20 °C között). Ne tárolja az akkumulátorokat lemerült állapotban.

• Előnyösebb, ha a lemerült Li-ion akkukat rendszeresen feltölti (évente legalább 4 alkalommal). A Li-ion akku hosszú távú tárolásához a 40%-os teljesítmény ideális.

• Az akkumulátorok ártalmatlanítása során kövesse „A környezetvédelem” című fejezetben foglaltakat.

• Ne tegye ki rövidzárlat hatásának. Ha közvetlenül a pozitív (+) és a negatív (-) kimenetek között érintkezés jön létre, vagy fém tárgyhoz történő véletlenszerű érintkezés során, az akkumulátor rövidzárlatos lesz és intenzív áram halad rajta keresztül. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet.

• Ne hűtse. Ha az akkumulátorok 100 °C fölé melegszenek, akkor a hegesztés és az elválasztó szigetelés és egyéb polimer elemek megsérülhetnek, amely az elektrolitPOWDP2550 HU Copyright © 2021 VARO Oldalszám | 8 www.varo.com kiszivárgását és/vagy belső rövidzárlat kialakulását okozhatják. Ennek során hő keletkezik, amelynek hatására repedés vagy tűz keletkezhet. Sőt tilos az akkumulátort elégetni, mert robbanás és/vagy intenzív tűz alakulhat ki.

• Extrém körülmények között előfordul, hogy az akkumulátor ereszt. Amikor folyadékot észlel az akkumulátoron, akkor kövesse az alábbi lépéseket: − Óvatosan törölje le a folyadékot egy ruhával. Kerülje a bőrrel való érintkezést. − Bőrrel való érintkezés és szembe jutás esetén kövesse az alábbi utasításokat: ✓ Azonnal öblítse le vízzel. Semlegesítse enyhe savval, például citromlével vagy ecettel. ✓ Szembe jutás esetén legalább 10 percen keresztül öblögesse bő, tiszta vízzel. Forduljon orvoshoz. Tűzveszély! Kerülje el, hogy a leválasztott akkumulátor érintkezői rövidzárlatosak legyenek. Tilos az akkumulátort elégetni.

• Tilos újra nem tölthető akkumulátorok feltöltését megkísérelni.

• A sérült vezetékeket azonnal cserélje ki.

• Tilos víz hatásának kitenni.

• Tilos a töltőt felnyitni.

• Ne tesztelje a töltőt.

• A töltő csak beltéri használatra alkalmas. 8 AZ AKKUMULÁTOR TÖLTÉSE, BEHELYEZÉSE VAGY

8.1 Töltő kijelzései

Csatlakoztassa a töltőt a konnektorhoz:

• Folyamatos zöld: kész a feltöltésre.

• Villogó piros: töltés folyamatban.

• Folyamatos zöld: feltöltött.

• Folyamatos zöld és piros: az akkumulátor vagy a töltő hibás. Megjegyzés: ha az akkumulátor nem illeszkedik megfelelően, húzza ki, és ellenőrizze, hogy az akkumulátor egység a megfelelő modell ehhez a töltőhöz, ahogy az a műszaki leírásban szerepel. Ne töltsön más típusú akkumulátort, vagy olyan akkumulátort, amely nem illeszkedik biztonságosan a töltőhöz.

1. Gyakran ellenőrizze a töltőt és az akkumulátort, miközben az csatlakoztatott a

2. A töltés befejezése után húzza ki a töltőt a konnektorból, és húzza ki belőle az

3. Használat előtt tegye lehetővé, hogy az akkumulátor egység lehűljön.

4. Tárolja a töltőt és az akkumulátort zárt helyen, a gyermekek elől elzárva.

MEGJEGYZÉS: Ha az akkumulátor forró a szerszám folyamatos üzemeltetése miatt, a töltést megelőzően hagyja lehűlni szobahőmérsékletre. Ezzel megnöveli az akkumulátor élettartamát.POWDP2550 HU Copyright © 2021 VARO Oldalszám | 9 www.varo.com

8.2 Akkumulátor behelyezése / eltávolítása

FIGYELEM: Mielőtt bármilyen beállítást végezne a szerszámon, kapcsolja azt ki, vagy távolítsa el belőle az akkumulátort.

• Az egyik kezével fogja meg a szerszámot, a másik kezével pedig az akkumulátor egységet.

• A beszereléshez: nyomja és csúsztassa akkumulátort az akkumulátor nyílásba, és ellenőrizze, hogy az akkumulátor hátoldalán a kioldó retesz a helyére pattant, és az akkumulátor biztonságosan rögzítette az üzemeltetés megkezdése előtt.

• Az eltávolításhoz: Nyomja meg az akkumulátor kioldó reteszt, és ezzel egy időben húzza ki az akkumulátort.

8.3 Akkumulátor kapacitás jelző

Az akkumulátor egységen vannak akkumulátor kapacitás kijelzők, ezért bármikor ellenőrizheti az akkumulátor töltöttségi állapotát, ha benyomja a gombot. Kérjük, a készülék használata előtt nyomja meg a kapcsoló ravaszt, hogy ellenőrizze, az akkumulátor elégségesen feltöltött a készülék megfelelő működéséhez. A 3 LED mutathatja az akkumulátor töltöttségi állapotát: - 3 LED világít: Az akkumulátor teljesen feltöltött. - 2 LED világít: Az akkumulátor 60%-ig feltöltött. - 1 LED világít: Az akkumulátor majdnem lemerült. 9 ÖSSZESZERELÉS Tilos a gérvágó fűrészt addig működtetni, amíg az nincs teljesen összeszerelve és megfelelően előkészítve a használatra az alábbi kezelési utasításnak megfelelően.

9.1 A hosszabbító gyűrűk felszerelése

• Lazítsa ki az hosszabbító gyűrűk csavarját.

• Helyezze a hosszabbító gyűrűket az oldalsó nyílásokba.

• Szorítsa meg a bővítőgyűrű csavarjait, és ellenőrizze, hogy a bővítőgyűrűk biztonságosak legyenek, és ne mozduljanak el a működés során.

9.2 A befogó felszerelése

A befogót (4) az oldalvezető bal vagy jobb oldalára lehet felszerelni. Helyezze be a satu rudat az oldalvezető nyílásába és rögzítse a reteszelőcsavarral. 10 MŰKÖDTETÉSI UTASÍTÁSOK

10.1 A gérvágó fűrész szállítása

A szerszámgép szállításához használja a rögzítő csapszeget (16). Húzza le a gérvágó fűrészt, majd rögzítse leeresztett helyzetben a rögzítő csapszeg segítségével. Fordítsa el negyed fordulatot, amíg a rögzítő csapszeg a helyére nem ugrik. Ezáltal a fűrész rögzítve van.

10.2 Fűrészpor és fadarabkák eltávolítása (4. ábra)

Az integrált porelszíváshoz helyezze a porzsákot (15) a fűrészpor kimenetre. A külső por eltávolításához használjon háztartási porszívót. A porzsák csupán részben gyűjti össze a fűrészport!

10.3 A munkadarab befogása

Ellenőrizze, hogy a munkadarab ne tudjon elrepülni. Ennek elkerüléséhez a befogó (4) a legalkalmasabb eszköz.POWDP2550 HU Copyright © 2021 VARO Oldalszám | 10 www.varo.com

• Nyomja a munkadarabot a tartókorláthoz (5) és a befogó ütközőjéhez.

• Húzza meg a fogórúd szorítógombját (4) órajárással megegyező irányba a munkadarab biztosításához.

10.4 Vízszintes gérszög (1. ábra)

• Lazítsa ki a fűrészasztal reteszelőcsavarját (25).

• Forgassa el a fűrészasztalt (7) és a mérőskála mutatóját (21) a kívánt szögállásba (6), majd rögzítse a fűrészasztalt a reteszelőcsavar (25) segítségével.

10.5 A vágási szög beállítása

A szögmérőket gyárilag állították be, de javasoljuk, hogy a pontos munka érdekében ellenőrizze, és ha szükséges kalibrálja az alábbiak szerint:

• 90°-os szög: Reteszelje le a felső kart lenti helyzetben a reteszelőcsappal (16), és állítsa be a ferde és a gérvágó szögeket 0°-ra a szögmérőkön. Helyezzen derékszögű vonalzót a fűrészlap és a vezetőperem (5) mellé, ha a ferdeszög nem 90°-os. A derékszög beállítása érdekében lazítsa ki a szögbeállító reteszelőgombját és a 2 négy csavarját. Állítsa be a peremet a fűrészlaphoz képest, majd ismét húzza meg a 2 négy csavarját.

10.6 Függőleges ferdeszög (2. ábra)

A függőleges ferdeszöget 0°-tól 45°-os szögben lehet beállítani. A függőleges ferdeskála mutatja az aktuálisan beállított fokokat.

• Lazítsa ki a gombot (19), ha az meg van szorítva.

• Forgassa a készülék fogantyúját a fogórúddal a kívánt szögbe.

• Szorítsa meg a gombot (19).

• Helyezzen felületvédőt a fűrészlap mellé, ha a szög nem 45°-os ferdeszög. Módosítsa a magasságot a beállítócsavar segítségével addig, hogy a ferdeszög a megfelelő szögben legyen. Végül húzza meg a csavart és ellenőrizze még egyszer a szög beállítását.

10.7 BE / KI kapcsolás

Saját biztonsága érdekében használja mindkét kezét a szerszámgép be- és kikapcsolásakor.

• Helyezze be az akkumulátort (27).

• Oldja ki a reteszelőgombot, majd nyomja le a be/ki kapcsoló gombot (10) a fogantyú irányába. A fűrészlap addig forog, amíg a kapcsoló be van nyomva.

• Amikor ki akarja kapcsolni a gépet, engedje ki a be/ki kapcsolót (10).

Ha csatlakoztatni kívánja a porzsákot (15), akkor illessze azt az adapterre. Amikor a porzsák kb. félig tele van, akkor távolítsa el a készülékről, és ürítse azt ki.

Ellenőrizze, hogy a fűrészlap ne akadjon be fűrészelés közben. Ezáltal a motor megsérülhet, és esetleg leéghet. Ha a fűrészlap elakad, kérjük, engedje el a kapcsolót azonnal, hogy megakadályozza a motor sérülését.

• Erősen fogja be a munkadarabot.

• Állítsa be a kért vízszintes gérszöget, vagy a kívánt függőleges ferdeszöget.

• Kapcsolja be a szerszámgépet.

• Mozgassa a készülék fogantyúját (2) lassan lefelé.

• Fűrészelje el a munkadarabot.

• Kapcsolja ki a szerszámgépet.POWDP2550 HU Copyright © 2021 VARO Oldalszám | 11 www.varo.com

• Várjon addig, amíg a fűrészlap (12) teljesen le nem állt, mielőtt eltávolítja a munkadarabot.

10.10 Speciális munkadarabok fűrészelése

Az ívelt vagy kerek munkadarabokat elcsúszás ellen be kell biztosítani. Ellenőrizze, hogy nincs köz a munkadarab és a tartókorlát (5) vagy a fűrészasztal (7) között.

10.11 A fűrészlap cseréje (3. ábra)

A fűrészlapon végzett munkálatok előtt távolítsa el az akkumulátort. Várjon egy darabig, mielőtt a fűrészlaphoz ér. Az nagyon forró lehet. A fűrészlap fogai nagyon élesek.

• Húzza le a gérvágó fűrészt és reteszelje azt a legalsó helyzetben a rögzítő csapszeg visszatolásával. Húzza le a gérvágó fűrészt, majd rögzítse leeresztett helyzetben a rögzítő csapszeg segítségével. Fordítsa el negyed fordulatot, amíg a rögzítő csapszeg a helyére nem ugrik.

• Várja meg, hogy a fűrész vágófeje felemelkedjen felső helyzetbe.

• Lazítsa ki a burkolat csavarját.

• Nyomja meg az tengelyzárat (17).

• Döntse meg a burkolatot felfelé, hogy a tengelycsavar hozzáférhető legyen.

• Nyomja meg a tengely reteszelőbombját és tartsa erősen benyomva, miközben a fűrészlap kulcsot órajárással megegyező irányba forgatja. A tengely retesze a kulcs elforgatása után a helyére ugrik. A tengely reteszelőbombját tartsa továbbra is benyomva, miközben órajárással megegyező irányba forgatja a kulcsot a tengelycsavar kilazításához.

• Távolítsa el a reteszlőcsavart, a külső peremet (c), a fűrészlapot (b) és a belső peremet (a).

• Távolítsa el az orsó körül és a peremeken található forgácsot és fűrészport.

• Tegye vissza a fűrészlapot (a fűrészelő fogak hegyének a burkolaton megadott nyíl irányba kell mutatniuk), majd fordított sorrendben szerelje ismét fel az összes alkatrészt

• Húzza meg a fedőburkolat csavarját.

• Állítsa a műanyag burkolatot vissza az eredeti helyzetébe.

11 TISZTÍTÁS ÉS KARBANTARTÁS

A készüléken végzett munkálatok megkezdése előtt távolítsa el az akkumulátort.

• Rendszeresen puha ruhával tisztítsa a gép burkolatát, lehetőleg minden használat után.

• Ha a piszok nem jön le, használjon szappanos vízzel megnedvesített puha ruhát.

• Ne használjon olyan oldószereket, mint például alkohol, ammóniás víz, stb. Ezek az oldószerek károsíthatják a műanyag alkatrészeket. Ellenőrizze, hogy víz ne kerüljön a szerszámgép belsejébe!POWDP2550 HU Copyright © 2021 VARO Oldalszám | 12 www.varo.com

Feszültség DC (UN) 20 V Üresjárási sebesség 3300 min-1 Fűrészlap mérete 210 mm x 2 mm x 30 mm

13 VÁSÁGI TELJESÍTMÉNY

Munkaasztal szöge Fej döntési szöge Magasság x szélesség (mm) 90° 90° 55 x 120 mm 45° 90° 55 x 83 mm 90° 45° 30 x 120 mm 45° 45° 30 x 83 mm 14 ZAJ A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3) Hangnyomásszint LpA 100 dB(A) Hangteljesítményszint LwA 104 dB(A) FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet.

• Alaposan tisztítsa meg az egész gépet és annak alkatrészeit.

• Tárolja gyermekek számára hozzáférhetetlen helyen, stabil és biztonságos helyzetben, hűvös és száraz helyen, valamint kerülje a túl magas és túl alacsony hőmérsékletet.

• Védje a közvetlen napfénytől. Tartsa sötét helyen, ha lehet.

• Ne tartsa műanyag zsákban, hogy elkerülje a páratartalom kialakulását.

MIT TEGYEN Motor nem működik. Az akkumulátor teljesen lemerült. A motor túl van terhelve, vagy túl van melegedve. Töltse fel az akkumulátort. Hagyja a gépet üresjáratban menni kb. 2 percig, hogy az lehűljön. Erős rezgés jelentkezik. A csavarok vagy az alkatrészek kilazultak. A gérvágó fűrész nincs megfelelően összeszerelve. A munkadarab nincs megfelelően megtámasztva. Húzza meg a csavarokat.

Szerelje össze a gérvágó fűrészt megfelelően. Rögzítse a munkadarabot.POWDP2550 HU Copyright © 2021 VARO Oldalszám | 13 www.varo.com

• A jogi előírásoknak megfelelően az alábbi termékre 36 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.

• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.

• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.

• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.

• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.

• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.

• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.

• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.

• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.

• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.

• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.

• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...)

• A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.

• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről! Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!POWDP2550 HU Copyright © 2021 VARO Oldalszám | 14 www.varo.com

19 MEGFELELŐSÉGI NYILATKOZAT

VARO - Vic. Van Rompuy N.V.- Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy A termék típusa: Gérvágó fűrész Márkanév: POWERplus Cikkszám: POWDP2550 megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot. Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): 2011/65/EU 2006/42/EC 2014/30/EU Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): EN62841-1 : 2015 EN62841-3-9 : 2014 EN55014-1 : 2017 EN55014-2 : 2015 A műszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Az alulírott a társaság vezérigazgatója nevében jár el,
