ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SBSLI18 STEINBERG

Όνομα προϊόντος Εργαστηριακή θερμοκοιτίδα

• Свържете се с местните власти за информация относно местното съоръжение за рециклиране.EL Αυτό το εγχειρίδιο χρήστη έχει μεταφραστεί με τη χρήση αυτόματης μετάφρασης. Έχουμε καταβάλει κάθε δυνατή προσπάθεια για να διασφαλίσουμε ότι η μετάφραση είναι ακριβής, αλλά σημειώστε ότι οι αυτοματοποιημένες μεταφράσεις δεν είναι τέλειες και δεν προορίζονται να αντικαταστήσουν τους ανθρώπινους μεταφραστές. Η επίσημη έκδοση του Εγχειριδίου χρήσης είναι στα Αγγλικά. Τυχόν διαφορές μεταξύ της μεταφρασμένης έκδοσης και της αρχικής αγγλικής έκδοσης δεν είναι νομικά δεσμευτικές. Εάν έχετε ερωτήσεις σχετικά με την ακρίβεια της μετάφρασης, ανατρέξτε στην αγγλική έκδοση, η οποία είναι η επίσημη αναφορά.

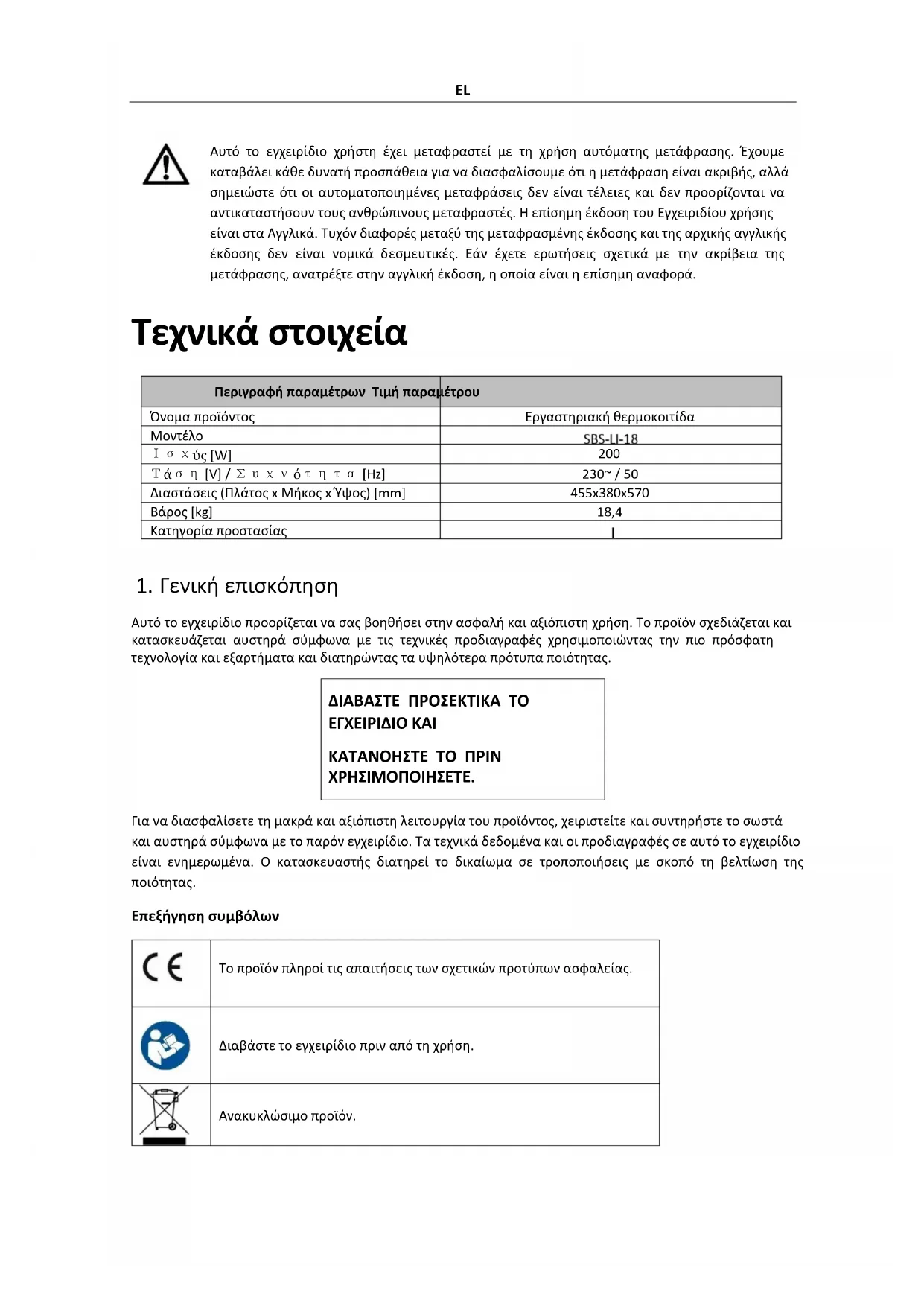

Τεχνικά στοιχεία Περιγραφή παραμέτρων Τιμή παραμέτρου Όνομα προϊόντος Εργαστηριακή θερμοκοιτίδα

[Hz] 230~ / 50 Διαστάσεις (Πλάτος x Μήκος x Ύψος) [mm] 455x380x570 Βάρος [kg] 18,4 Κατηγορία προστασίας

1. Γενική επισκόπηση

Αυτό το εγχειρίδιο προορίζεται να σας βοηθήσει στην ασφαλή και αξιόπιστη χρήση. Το προϊόν σχεδιάζεται και κατασκευάζεται αυστηρά σύμφωνα με τις τεχνικές προδιαγραφές χρησιμοποιώντας την πιο πρόσφατη τεχνολογία και εξαρτήματα και διατηρώντας τα υψηλότερα πρότυπα ποιότητας. ΔΙΑΒΑΣΤΕ ΠΡΟΣΕΚΤΙΚΑ ΤΟ ΕΓΧΕΙΡΙΔΙΟ ΚΑΙ ΚΑΤΑΝΟΗΣΤΕ ΤΟ ΠΡΙΝ ΧΡΗΣΙΜΟΠΟΙΗΣΕΤΕ. Για να διασφαλίσετε τη μακρά και αξιόπιστη λειτουργία του προϊόντος, χειριστείτε και συντηρήστε το σωστά και αυστηρά σύμφωνα με το παρόν εγχειρίδιο. Τα τεχνικά δεδομένα και οι προδιαγραφές σε αυτό το εγχειρίδιο είναι ενημερωμένα. Ο κατασκευαστής διατηρεί το δικαίωμα σε τροποποιήσεις με σκοπό τη βελτίωση της

Επεξήγηση συμβόλων Το προϊόν πληροί τις απαιτήσεις των σχετικών προτύπων ασφαλείας. Διαβάστε το εγχειρίδιο πριν από τη χρήση.

Ανακυκλώσιμο προϊόν.EL ΠΡΟΣΟΧΗ! ή ΠΡΟΕΙΔΟΠΟΙΗΣΗ! ή ΘΥΜΑΣΤΕ! υποδεικνύει μια συγκεκριμένη οδηγία (γενικό προειδοποιητικό σήμα).

ΠΡΟΣΟΧΗ! Κίνδυνος ηλεκτροπληξίας!

ΠΡΟΣΟΧΗ! Η επιφάνεια του προϊόντος μπορεί να φτάσει σε υψηλές θερμοκρασίες. Μην αγγίζετε με γυμνά χέρια ενώ το προϊόν βρίσκεται σε λειτουργία – Κίνδυνος εγκαυμάτων!

Τα στοιχεία σε αυτό το εγχειρίδιο είναι μόνο ενδεικτικά και ενδέχεται να διαφέρουν σε ορισμένες λεπτομέρειες από την πραγματική εμφάνιση του προϊόντος. Η αρχική έκδοση του εγχειριδίου είναι στη γερμανική γλώσσα. Οι άλλες γλωσσικές εκδόσεις είναι μεταφράσεις από τα γερμανικά

2. Χρηματοκιβώτιο λειτουργίας y

ΠΡΟΣΟΧΗ! Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των προειδοποιήσεων και των οδηγιών μπορεί να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό ή θάνατο. Ο όρος «συσκευή» ή «προϊόν» στις προειδοποιήσεις και τις οδηγίες αναφέρεται στην ΕΡΓΑΣΤΗΡΙΑΚΗ ΕΚΚΩΠΙΣΤΗΡΙΑ. 2.1. Ηλεκτρική ασφάλεια a) Το βύσμα του καλωδίου ρεύματος της συσκευής πρέπει να ταιριάζει στην πρίζα. Μην τροποποιείτε το βύσμα με κανέναν τρόπο. Τα γνήσια βύσματα καλωδίου ρεύματος και οι αντίστοιχες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. b) Αποφύγετε να αγγίζετε γειωμένα αντικείμενα, όπως σωληνώσεις, καλοριφέρ, θερμάστρες και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας εάν το σώμα σας είναι γειωμένο και αγγίζετε τη συσκευή εκτεθειμένη σε άμεση βροχή, σε βρεγμένο δάπεδο ή όταν λειτουργείτε σε υγρό περιβάλλον. Εάν εισχωρήσει νερό στη συσκευή, υπάρχει αυξημένος κίνδυνος ζημιάς στη συσκευή και ηλεκτροπληξίας. c) Μην αγγίζετε τη συσκευή με βρεγμένα ή υγρά χέρια. d) Μη χρησιμοποιείτε το καλώδιο ρεύματος με οποιονδήποτε ακούσιο τρόπο. Μην το χρησιμοποιείτε ποτέ για να μεταφέρετε τη συσκευή ή για να την αποσυνδέσετε από την πρίζα. Κρατήστε το καλώδιο ρεύματος μακριά από πηγές θερμότητας, λαδιού, αιχμηρές άκρες ή κινούμενα μέρη. Τα κατεστραμμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας. e) Εάν δεν μπορείτε να αποφύγετε τη χρήση της συσκευής σε υγρό περιβάλλον, χρησιμοποιήστε μια συσκευή υπολειπόμενου ρεύματος (RCD) για να συνδέσετε τη συσκευή στο ηλεκτρικό δίκτυο. Η χρήση RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.EL f) Μη χρησιμοποιείτε τη συσκευή εάν το καλώδιο τροφοδοσίας είναι κατεστραμμένο ή παρουσιάζει ενδείξεις φθοράς. Αντικαταστήστε ένα κατεστραμμένο καλώδιο ρεύματος από εξειδικευμένο ηλεκτρολόγο ή από την τεχνική υπηρεσία του κατασκευαστή. g) Για να αποφύγετε ηλεκτροπληξία, μην βυθίζετε το καλώδιο τροφοδοσίας, το φις του ή την ίδια τη συσκευή σε νερό ή άλλο υγρό. Μη χρησιμοποιείτε τη συσκευή σε βρεγμένες επιφάνειες. 2.2. Ασφάλεια στο χώρο εργασίας a) Διατηρήστε το χώρο εργασίας τακτοποιημένο και καλά φωτισμένο. b) Εάν έχετε αμφιβολίες για το εάν η συσκευή λειτουργεί, επικοινωνήστε με την τεχνική υπηρεσία του κατασκευαστή. c) Οι επισκευές στη συσκευή επιτρέπεται να πραγματοποιούνται μόνο από το σέρβις του κατασκευαστή. Μην επιχειρήσετε να επισκευάσετε το προϊόν μόνοι σας! d) Σε περίπτωση ανάφλεξης ή πυρκαγιάς, χρησιμοποιήστε πυροσβεστήρες ξηρής σκόνης ή CO2 μόνο για την καταστολή της πυρκαγιάς της συσκευής εάν υπάρχει ηλεκτρική τάση. e) Δεν επιτρέπεται να επιτρέπονται παιδιά ή μη εξουσιοδοτημένα άτομα στο χώρο εργασίας. f) Χρησιμοποιήστε τη συσκευή σε καλά αεριζόμενο δωμάτιο. g) Σε περίπτωση κινδύνου για την υγεία ή τη ζωή, έκτακτης ανάγκης ή βλάβης, σταματήστε τη συσκευή λειτουργώντας το διακόπτη λειτουργίας! h) Ελέγχετε τακτικά την κατάσταση των αυτοκόλλητων προειδοποίησης ασφαλείας. Αντικαταστήστε τα εάν είναι δυσανάγνωστα.

i) Φυλάξτε αυτό το εγχειρίδιο για μελλοντική αναφορά. Εάν το προϊόν πρόκειται να παραδοθεί σε τρίτο

μέρος, παραδώστε το με αυτό το εγχειρίδιο χρήσης. j) Κρατήστε τα εξαρτήματα της συσκευασίας και τα μικρά μέρη εγκατάστασης μακριά από παιδιά. k) Κρατήστε τη συσκευή μακριά από παιδιά και ζώα. l) Όταν χρησιμοποιείτε αυτήν τη συσκευή μαζί με άλλες συσκευές, ακολουθήστε κάθε ένα από τα εγχειρίδια χρήσης τους. 2.3. Προσωπική ασφάλεια a) Μη χρησιμοποιείτε το προϊόν εάν είστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκοόλ, ναρκωτικών ή φαρμάκων που μπορεί να επηρεάσουν σημαντικά την ικανότητά σας να χειρίζεστε το

b) Το προϊόν δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων παιδιών) με μειωμένη νοητική, αισθητηριακή ή διανοητική ικανότητα ή έλλειψη εμπειρίας ή/και γνώσης, εκτός εάνEL επιβλέπονται από άτομο υπεύθυνο για την ασφάλειά τους ή έχουν δοθεί οδηγίες από τον υπεύθυνο άτομο για τον τρόπο λειτουργίας του προϊόντος. c) Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο από άτομα που είναι σωματικά κατάλληλα, ικανά να χειρίζονται τη συσκευή και έχουν εκπαιδευτεί επαρκώς, έχουν διαβάσει αυτό το εγχειρίδιο και έχουν λάβει εκπαίδευση σε θέματα υγείας και ασφάλειας. d) Να είστε προσεκτικοί και να χρησιμοποιείτε την κοινή λογική όταν χρησιμοποιείτε το προϊόν. Ακόμη και μια σύντομη απόσπαση της προσοχής κατά τη λειτουργία μπορεί να οδηγήσει σε σοβαρό τραυματισμό. e) Για να αποφευχθεί η τυχαία λειτουργία, βεβαιωθείτε ότι ο διακόπτης τροφοδοσίας είναι απενεργοποιημένος πριν συνδέσετε τη συσκευή στο ρεύμα. f) Η συσκευή δεν είναι παιχνίδι. Τα παιδιά πρέπει να επιβλέπονται για να διασφαλίζεται ότι δεν παίζουν

2.4. Ασφαλής χρήση του προϊόντος a) Μη χρησιμοποιείτε τη συσκευή εάν ο διακόπτης λειτουργίας δεν λειτουργεί σωστά (δεν ανάβει ή δεν απενεργοποιείται). b) Αποσυνδέστε τη συσκευή από την πρίζα πριν από τη ρύθμιση, τον καθαρισμό ή τη συντήρηση. Αυτή η προφύλαξη ασφαλείας μειώνει τον κίνδυνο τυχαίας λειτουργίας. c) Κρατήστε τις αχρησιμοποίητες συσκευές μακριά από παιδιά και οποιονδήποτε δεν είναι εξοικειωμένος με τη συσκευή ή το παρόν εγχειρίδιο. Οι συσκευές είναι επικίνδυνες στα χέρια άπειρων χρηστών. d) Διατηρήστε το προϊόν σε καλή κατάσταση λειτουργίας. e) Κρατήστε το προϊόν μακριά από παιδιά. f) Το προϊόν πρέπει να επισκευάζεται και να συντηρείται από εξειδικευμένο προσωπικό χρησιμοποιώντας μόνο γνήσια ανταλλακτικά. Αυτό θα εξασφαλίσει την ασφαλή λειτουργία του

g) Για να διασφαλίσετε τη σχεδιασμένη λειτουργική ακεραιότητα του προϊόντος, μην αφαιρείτε τα εγκατεστημένα στο εργοστάσιο καλύμματα και μην χαλαρώνετε τυχόν μπουλόνια. h) Καθαρίζετε τη συσκευή τακτικά για να αποτρέψετε μόνιμες επικαθίσεις βρωμιάς.

i) Η συσκευή δεν είναι παιχνίδι. Ο καθαρισμός και η συντήρηση δεν πρέπει να εκτελούνται από παιδιά

χωρίς την επίβλεψη ενηλίκου. j) Μην επιχειρήσετε ποτέ να παραβιάσετε τη συσκευή για να αλλάξετε τις παραμέτρους ή τη δομή της. k) Κρατήστε τη συσκευή μακριά από πηγές φωτιάς και θερμότητας. l) Μην καλύπτετε τα ανοίγματα εξαερισμού της συσκευής!EL m) Μην χρησιμοποιείτε εύφλεκτους ή εκρηκτικούς οργανικούς διαλύτες κατά τη λειτουργία της συσκευής. n) Μην τοποθετείτε πτητικές ουσίες μέσα στη συσκευή σε λειτουργία. o) Μην ασκείτε μηχανική πίεση στη συσκευή και μην την εκθέτετε σε κραδασμούς ή πτώση. p) Μην κρατάτε αντικείμενα πάνω από τη συσκευή. q) Μην μετακινείτε τη συσκευή με δείγματα μέσα της. Εάν η συσκευή πρέπει να μετακινηθεί, πρώτα αποσυνδέστε την από την παροχή ρεύματος και χρησιμοποιήστε και τα δύο χέρια για να μετακινήσετε τη θερμοκοιτίδα ενώ την κρατάτε στο επίπεδο. r) Εάν κάποια λειτουργία αποτύχει, σταματήστε αμέσως τη διαδικασία επώασης. Οι εσφαλμένες συνθήκες λειτουργίας μπορεί να έχουν ως αποτέλεσμα επιβλαβή δράση του περιεχομένου του

ΠΡΟΣΟΧΗ! Παρόλο που η συσκευή έχει σχεδιαστεί για να είναι ασφαλής και έχει παρασχεθεί επαρκείς διασφαλίσεις, και παρά τη χρήση πρόσθετων μέτρων ασφαλείας, εξακολουθεί να υπάρχει χαμηλός, υπολειπόμενος κίνδυνος ατυχήματος ή τραυματισμού κατά τη λειτουργία της. Συνιστάται προσοχή και κοινή λογική όταν χρησιμοποιείτε το προϊόν.

Αυτό το προϊόν προορίζεται για επώαση και αναπαραγωγή ζωντανών οργανισμών σε σταθερές θερμοκρασίες. Ο χρήστης είναι υπεύθυνος για οποιαδήποτε ζημία προκληθεί από μη σκοπούμενη χρήση. 3.1. Προετοιμασίες για λειτουργία

3.1.1 Συνθήκες Εργασίας

• Τάση: 220V ±22V; Συχνότητα: 50–60Hz ±1Hz

• Θερμοκρασία περιβάλλοντος: 5–40°C

• Σχετική Υγρασία: <90%

• Ατμοσφαιρική Πίεση: 80–106 KPa

• Χωρίς έντονους κραδασμούς ή έκθεση σε διαβρωτικά αέρια

• Φυλάξτε το μακριά από το άμεσο ηλιακό φως και από πηγές υπερβολικής ζέστης ή κρύου

3.1.2 Τοποθέτηση της συσκευής

• Βεβαιωθείτε ότι η συσκευή είναι τοποθετημένη σε καλά αεριζόμενο χώρο με απόσταση τουλάχιστον 20–30 cm από όλες τις πλευρές.

• Χρησιμοποιείτε πάντα τη συσκευή σε σταθερή, σταθερή, καθαρή, πυρίμαχη και στεγνή επιφάνεια, μακριά από παιδιά και άτομα με μειωμένες νοητικές, αισθητηριακές ή διανοητικές ικανότητες.

• Τοποθετήστε τη συσκευή έτσι ώστε το φις να είναι εύκολα προσβάσιμο ανά πάσα στιγμή.

• Βεβαιωθείτε ότι οι προδιαγραφές παροχής ρεύματος ταιριάζουν με αυτές που αναγράφονται στην πινακίδα τεχνικών χαρακτηριστικών.EL

• Πριν από την πρώτη χρήση, καθαρίστε και στεγνώστε τον θάλαμο επώασης και μετά αφήστε τον να εξαεριστεί. 3.2. Λειτουργία της συσκευής

3.2.1 Γενικές διαδικασίες

1) Τοποθετήστε το όργανο σε μια επίπεδη επιφάνεια ή τραπέζι.

2) Συνδέστε το στην κατάλληλη παροχή ρεύματος, διασφαλίζοντας ότι όλοι οι ακροδέκτες γείωσης της

πρίζας είναι σωστά γειωμένοι.

3) Ενεργοποιήστε το ρεύμα. η λυχνία λειτουργίας θα ανάψει.

4) Ρυθμίστε τη θερμοκρασία σύμφωνα με τις απαιτήσεις καλλιέργειας. Η συσκευή ελέγχου θερμοκρασίας

θα εμφανίσει την τρέχουσα θερμοκρασία θαλάμου καθώς αρχίζει να θερμαίνεται.

5) Σημείωση: Για ελεγκτές τύπου δείκτη, περιστρέψτε το κουμπί (ανατρέξτε στο εγχειρίδιο του ψηφιακού

ελεγκτή για ψηφιακά όργανα). Εισάγετε την καλλιέργεια αφού σταθεροποιηθεί η θερμοκρασία για 30

6) Μόλις ολοκληρωθεί το πείραμα, απενεργοποιήστε το ρεύμα και το όργανο θα σταματήσει να λειτουργεί.

• Βεβαιωθείτε ότι η γείωση έχει ολοκληρωθεί πρώτα και επιλέξτε ένα καλώδιο γείωσης διπλάσιο από το πάχος του καλωδίου τροφοδοσίας.

• Διατηρείτε τον εσωτερικό θάλαμο καθαρό ανά πάσα στιγμή.

• Μην τοποθετείτε καλλιέργειες απευθείας κάτω από το θάλαμο και αποφύγετε να τοποθετείτε τις καλλιέργειες πολύ κοντά μεταξύ τους για να διατηρήσετε τη σωστή κυκλοφορία του αέρα.

3.2.2 Λειτουργία ελεγκτή

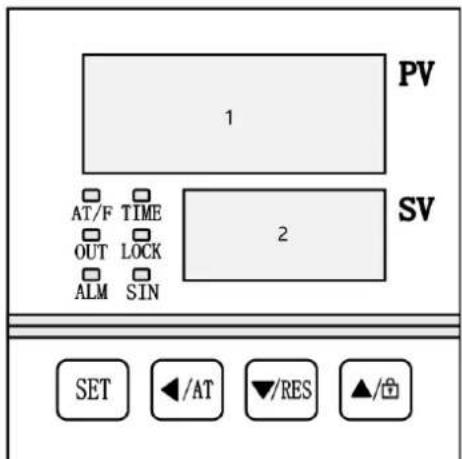

Ορισμοί ένδειξης ελεγκτή LEDEL

1. Ένδειξη "AT / F" : Ανάβει όταν η θερμοκρασία εμφανίζεται σε Φαρενάιτ. Αναβοσβήνει κατά τη

διαδικασία αυτόματου συντονισμού θερμοκρασίας.

2. Ένδειξη "TIME" : Ανάβει όταν έχει ρυθμιστεί χρονοδιακόπτης. Αναβοσβήνει κατά τη διάρκεια της

αντίστροφης μέτρησης ή όταν χρησιμοποιείται ο χρονοδιακόπτης.

3. Ένδειξη "OUT" : Ανάβει όταν ο θερμαντήρας είναι ενεργός.

4. Ένδειξη "LOCK" : Ανάβει όταν τα κουμπιά είναι κλειδωμένα.

5. Ένδειξη "SIN" : Αυτή η ένδειξη είναι ανενεργή.

6. Ένδειξη "ALM" : Ανάβει όταν υπάρχει συναγερμός υπέρβασης θερμοκρασίας ή εάν η μέτρηση

θερμοκρασίας είναι μη φυσιολογική. Αναβοσβήνει κατά τη διάρκεια ενός συναγερμού χαμηλής θερμοκρασίας. Παραμένει απενεργοποιημένο κατά την κανονική λειτουργία.

3.2.3 Εμφάνιση κατά την ενεργοποίηση

• PC-D9000 : Όταν ο ελεγκτής είναι ενεργοποιημένος, εμφανίζεται το "P(K)-d9" στην περιοχή PV και ο αριθμός έκδοσης εμφανίζεται στην περιοχή SV. Μετά από περίπου 3 δευτερόλεπτα, ο ελεγκτής μεταβαίνει στην κανονική του κατάσταση λειτουργίας.

• PC-E9000 : Αρχικά, όλες οι οθόνες φωτίζονται για περίπου 3 δευτερόλεπτα. Στη συνέχεια, εμφανίζεται το "P(K)-d9" στην περιοχή PV και ο αριθμός έκδοσης εμφανίζεται στην περιοχή SV για 1 δευτερόλεπτο. Μετά από αυτό, ο ελεγκτής μεταβαίνει στην κανονική του κατάσταση λειτουργίας.

3.2.4 Ρύθμιση θερμοκρασίας και ώρας

• Χωρίς λειτουργία χρονισμού

1) Στην κύρια διεπαφή, πατήστε το κουμπί SET για να εισέλθετε στη λειτουργία ρύθμισης

θερμοκρασίας. Η περιοχή ΦΒ θα εμφανίσει την προτροπή "SP" και η περιοχή SV θα εμφανίσει την τρέχουσα τιμή ρύθμισης θερμοκρασίας.

2) Χρησιμοποιήστε τα κουμπιά SHIFT, DEC και INC για να προσαρμόσετε τη ρύθμιση θερμοκρασίας.

3) Πατήστε ξανά το κουμπί SET για να επιστρέψετε στην κύρια διεπαφή και οι νέες ρυθμίσεις θα

αποθηκευτούν αυτόματα.

• Με λειτουργία χρονισμού

1) Στην κύρια διεπαφή, πατήστε το κουμπί SET για να εισέλθετε στη λειτουργία ρύθμισης

2) Πατήστε το κουμπί SET για δεύτερη φορά για να εισέλθετε στη λειτουργία ρύθμισης ώρας, που

υποδεικνύεται από την προτροπή "ST".

3) Πατήστε το κουμπί SET για τρίτη φορά για να επιστρέψετε στην κύρια διεπαφή και οι νέες ρυθμίσεις

θα αποθηκευτούν αυτόματα.

• Εάν ο χρόνος είναι μηδενικός, ο ελεγκτής θα λειτουργεί συνεχώς.

• Εάν η ώρα έχει ρυθμιστεί σε τιμή μεγαλύτερη από το μηδέν, πριν από την έναρξη του χρονοδιακόπτη, η περιοχή TIME θα εμφανίσει τον καθορισμένο χρόνο στη λειτουργίαEL αντίστροφης μέτρησης και θα εμφανίσει μηδέν στη λειτουργία χρονισμού προς τα

4) Κατά τη διάρκεια της χρονομετρημένης λειτουργίας, η περιοχή TIME θα εμφανίσει τον

5) Όταν τελειώσει η αντίστροφη μέτρηση, στην περιοχή TIME θα εμφανιστεί η ένδειξη "End" και ο

βομβητής θα ηχήσει για τη διάρκεια που καθορίζεται στο EST (ανατρέξτε στο "3.4. Πίνακας παραμέτρων 1”), και ο βομβητής μπορεί να τεθεί σε σίγαση πατώντας οποιοδήποτε κουμπί.

6) Για επανεκκίνηση του ελεγκτή μετά το τέλος του χρονοδιακόπτη, πατήστε και κρατήστε πατημένο το

κουμπί RST για 3 δευτερόλεπτα.

3.2.5 Λειτουργία ραντεβού

Εάν έχει ρυθμιστεί μια ώρα συνάντησης, ο ελεγκτής θα ξεκινήσει τη λειτουργία συνάντησης. Κατά τη διαδικασία χρονισμού του ραντεβού, ο ελεγκτής απενεργοποιεί την έξοδο θέρμανσης, η περιοχή TIME εμφανίζει τον χρόνο εκτέλεσης του ραντεβού με αντίστροφη μέτρηση.

• PC-D9000 : Κατά τη διαδικασία χρονισμού του ραντεβού, η ένδειξη A αναβοσβήνει.

• PC-E9000 : Κατά τη διαδικασία χρονισμού του ραντεβού, η ένδειξη TIM αναβοσβήνει.

3.2.6 Συναγερμός μη φυσιολογικής μέτρησης θερμοκρασίας

Εάν η περιοχή φωτοβολταϊκών εμφανίζει "---", υποδηλώνει ότι ο αισθητήρας θερμοκρασίας είναι ελαττωματικός, η θερμοκρασία είναι εκτός του εύρους μέτρησης ή ότι ο ίδιος ο ελεγκτής έχει πρόβλημα. Σε τέτοιες περιπτώσεις, ο ελεγκτής θα διακόψει αυτόματα την έξοδο θερμότητας, ο βομβητής θα ηχεί συνεχώς και η ένδειξη ALM θα είναι αναμμένη.

3.2.7 Συναγερμός απόκλισης θερμοκρασίας

Εάν εμφανιστεί συναγερμός υπερθέρμανσης, η ένδειξη ALM θα είναι αναμμένη, η έξοδος θέρμανσης θα διακοπεί και ο βομβητής θα ηχήσει. Σε περίπτωση συναγερμού χαμηλής θερμοκρασίας, η ένδειξη ALM θα αναβοσβήσει και θα ηχήσει ο βομβητής. Εάν ενεργοποιηθεί ο συναγερμός απόκλισης λόγω αλλαγής της τιμής ρύθμισης θερμοκρασίας, η ένδειξη ALM θα είναι αναμμένη, αλλά ο βομβητής θα παραμείνει σιωπηλός.

3.2.8 Λειτουργία κλειδώματος οθόνης

Ο ελεγκτής προσφέρει τρεις μεθόδους για να κλειδώσετε την οθόνη. Ανατρέξτε στην ενότητα «3.4. Πίνακας παραμέτρων 1" για λεπτομέρειες. Μέθοδος ξεκλειδώματος με χρήση κωδικού πρόσβασης : Στην κατάσταση κλειδώματος οθόνης, πατήστε το κουμπί INC. Η περιοχή PV θα εμφανίσει την προτροπή κωδικού πρόσβασης "PA" και η περιοχή SV θα εμφανίσει την τιμή κωδικού πρόσβασης. Εισαγάγετε τον σωστό κωδικό πρόσβασης και πατήστε το κουμπί SET για να ξεκλειδώσετε την οθόνη.

3.2.9 Λειτουργία σίγασης

Όταν ακουστεί ο βομβητής, πατήστε οποιοδήποτε κουμπί για να τ ον θέσετε σε σίγαση.EL 3.3. Αυτόματος συντονισμός του PID Εάν η απόδοση ελέγχου θερμοκρασίας δεν είναι η βέλτιστη, ο χρήστης μπορεί να ξεκινήσει το πρόγραμμα αυτόματου συντονισμού του συστήματος. Λάβετε υπόψη ότι η διαδικασία αυτόματου συντονισμού μπορεί να προκαλέσει μεγάλη υπέρβαση, επομένως σκεφτείτε το πριν συνεχίσετε. Στην κύρια διεπαφή, πατήστε και κρατήστε πατημένο το κουμπί AT για 6 δευτερόλεπτα για να εισέλθετε στη λειτουργία επιλογής αυτοσυντονισμού. Η περιοχή ΦΒ θα εμφανίσει την προτροπή "AT" και η περιοχή SV θα εμφανίσει "0". Χρησιμοποιήστε το κουμπί DEC ή INC για να αλλάξετε την τιμή σε "1". Στη συνέχεια, πατήστε το κουμπί SET για να ξεκινήσει το πρόγραμμα αυτόματου συντονισμού. Η ένδειξη AT θα αναβοσβήσει κατά τη διάρκεια της διαδικασίας. Μόλις ολοκληρωθεί ο αυτόματος συντονισμός, η ένδειξη AT θα σβήσει και οι παράμετροι PID θα αποθηκευτούν αυτόματα. Εάν θέλετε να διακόψετε τη διαδικασία αυτόματου συντονισμού, πατήστε και κρατήστε πατημένο το κουμπί AT για άλλα 6 δευτερόλεπτα.

• Κατά τον αυτοσυντονισμό του συστήματος, εάν προκύψει συναγερμός υπερβολικής θερμοκρασίας, η ένδειξη ALM θα παραμείνει σβηστή και ο βομβητής δεν θα ηχήσει.

• Το κουμπί SET δεν είναι έγκυρο ενώ το σύστημα αυτοσυντονίζεται. 3.4. Ρυθμίσεις εσωτερικών παραμέτρων Στην κύρια διεπαφή, πατήστε και κρατήστε πατημένο το κουμπί SET για 3 δευτερόλεπτα. Η περιοχή PV θα εμφανίσει την προτροπή κωδικού πρόσβασης "Lc" και η περιοχή SV θα εμφανίσει την τιμή κωδικού πρόσβασης. Προσαρμόστε τον κωδικό πρόσβασης στην απαιτούμενη τιμή και, στη συνέχεια, πατήστε ξανά το κουμπί SET για να εισέλθετε στη λειτουργία ρύθμισης εσωτερικής παραμέτρου. Κατά τη διάρκεια αυτής της διαδικασίας, εάν πατήσετε παρατεταμένα το κουμπί SET για άλλα 3 δευτερόλεπτα, ο ελεγκτής θα επιστρέψει στην κύρια διεπαφή και η καθορισμένη τιμή θα αποθηκευτεί

Στον παρακάτω πίνακα:

1) Το σημείο ρύθμισης θερμοκρασίας αναφέρεται ως SP και η μετρούμενη θερμοκρασία αναφέρεται ως PV.

2) Για ελεγκτή τύπου PT100, "M = 400,0°C". Για ελεγκτή τύπου K-TC, "M = 600,0°C".

Πίνακας παραμέτρων 1 Ταχύς Ονομα Περιγραφή λειτουργίας

πορεί να εισαγάγει αυτόν τ ον πίνακα παραμέτρων.

Εάν “ PV > SP + ALH ” , θα εμφανιστεί ο συναγερμός υπερθέρμανσης.

Εάν " PV ΣΗΜΕΙΩΣΗ: Εάν το ALL είναι 0, αυτή η λειτουργία συναγερμού δεν είναι έγκυρη.

Χρησιμοποιείται για τη διόρθωση του σφάλματος στη μέτρηση της θερμοκρασίας Pb = Πραγματική θερμοκρασία - PV (-50.0

Συνήθως χρησιμοποιείται για τη διόρθωση του σφάλματος στη μέτρηση της υψηλής θερμοκρασίας. PL = 1000 * (Πραγματική θερμοκρασία - PV) ÷ PV (-999

0: Χωρίς λειτουργία χρονισμού 1: Χρονισμός σταθερής θερμοκρασίας 2: Χρονισμός εκτέλεσης

0: Θετικός συγχρονισμός 1: Αντίστροφη μέτρηση (0～1)

0: Λεπτό 1: Ώρα (0～1)

Εάν "SP – SPd ≤ PV ≤ SP + SPd", ο ελεγκτής εισέρχεται σε κατάσταση σταθερής θερμοκρασίας. (0.1

Όταν τελειώσει ο χρονισμός, ο βομβητής θα ηχήσει για αυτήν την ώρα. ΣΗΜΕΙΩΜΑ: Εάν το EST είναι 9999, ο βομβητής θα ηχεί συνεχώς. (0 ~ 9999s)

0: Διακόψτε την έξοδο θέρμανσης μετά τον

1: Συνεχίστε να ελέγχετε τη θερμοκρασία μετά το χρονοδιάγραμμα

0: Χωρίς λειτουργία κλειδώματος οθόνης 1: Με τη λειτουργία κλειδώματος, δεν χρειάζεται να ξεκλειδώσετε τον κωδικό πρόσβασης. 2: Με τη λειτουργία κλειδώματος, πρέπει να ξεκλειδώσετε τον κωδικό πρόσβασης.

Στην κατάσταση κύριας διεπαφής, ο ελεγκτής θα κλειδώσει αυτόματα την οθόνη εάν δεν πατηθεί κανένα κουμπί για αυτό το διάστημα. ΣΗΜΕΙΩΣΗ: Εάν το LdT είναι 600, αυτή η συνάρτηση δεν είναι έγκυρη. (δεκαετία 10- 600 ) 30EL

Ο χρήστης πρέπει να εισάγει αυτόν τον κωδικό πρόσβασης για να ξεκλειδώσει.

Διεύθυνση Η διεύθυνση επικοινωνίας (1～32)

Πίνακας παραμέτρων 2 Ταχύς Ονομα Περιγραφή λειτουργίας

Όταν το Lc είναι 6, ο χρήστης μπορεί να εισαγάγει αυτόν τον πίνακα παραμέτρων.

οριοθέτησης Το σημείο οριοθέτησης του ελέγχου PID χαμηλής και υψηλής θερμοκρασίας. Το "SP≤dP" είναι έλεγχος χαμηλής θερμοκρασίας. Το "SP > dP" είναι έλεγχος υψηλής θερμοκρασίας.

Κύκλος ελέγχου PID θέρμανσης (1 ~ 30s)

ζώνη 1 Ρύθμιση αναλογικής δράσης σε έλεγχο χαμηλής θερμοκρασίας. ΣΗΜΕΙΩΜΑ: Το "P1 = 0" είναι έλεγχος ενεργοποίησης-απενεργοποίησης.

ς 1 Ενσωματωμένη ρύθμιση δράσης σε έλεγχο χαμηλής θερμοκρασίας. (1 ~ 2000)

χρόνος 1 Ρύθμιση διαφορικής δράσης σε έλεγχο χαμηλής θερμοκρασίας. (0 ~ 1000s)

Το μέγιστο ποσοστό ισχύος της απόδοσης θέρμανσης σε έλεγχο χαμηλής θερμοκρασίας. (0～100%)

απόκλιση 1 Εάν «PV≥SP + nH1» , απενεργοποιήστε την έξοδο θέρμανσης σε έλεγχο χαμηλής θερμοκρασίας. ΣΗΜΕΙΩΜΑ: Χρησιμοποιήστε αυτήν την παράμετρο με προσοχή!

ζώνη 2 Αναλογική προσαρμογή δράσης σε υψηλή θερμοκρασία. ΣΗΜΕΙΩΜΑ: Το "P2 = 0" είναι έλεγχος ενεργοποίησης-απενεργοποίησης.

ς 2 Ενσωματωμένη ρύθμιση δράσης σε υψηλές θερμοκρασίες. (1 ~ 2000)

χρόνος 2 Ρύθμιση διαφορικής δράσης σε υψηλή θερμοκρασία. (0 ~ 1000s)

Το μέγιστο ποσοστό ισχύος της απόδοσης θέρμανσης σε υψηλή θερμοκρασία. (0～100%)

απόκλιση 2 Εάν “ PV≥SP + nH2 ” , απενεργοποιήστε την έξοδο θέρμανσης σε υψηλή θερμοκρασία. ΣΗΜΕΙΩΣΗ: Χρησιμοποιήστε αυτήν την παράμετρο με προσοχή!

50,0 Πίνακας παραμέτρων 3 Ταχύς Ονομα Περιγραφή λειτουργίας

όταν το Lc είναι 27, ο χρήστης μπορεί να εισαγάγει αυτόν τον πίνακα παραμέτρων.

0: Εκατονταβάθμιο; 1: Πτυχίο Φαρενάιτ

: Για τον ελεγκτ ή τύπου K, αυτή η λειτουργία δεν είναι έγκυρη.

Πίνακας παραμέτρων 4 Ταχύς Ονομα Περιγραφή λειτουργίας

όταν το Lc είναι 81, ο χρήστης μπορεί να εισαγάγει αυτόν τον πίνακα παραμέτρων.

Καθορισμένη τιμή ώρας ραντεβού.

: Εάν το APT είναι 0, αυτή η συνάρτηση δεν είνα

Πίνακας παραμέτρων 5

Ονομα Περιγραφή λειτουργίας

μπορεί να εισαγάγει αυτόν τον πίνακα παραμέτρων.

0: Ακύρωση για επαναφορά της εργοστασιακής

1: Επιβεβαιώστε την επανα φορά της εργοστασιακής τι

Περιγραφή της συνάρτησης παραμέτρου

Lc=9, οι τιμές των παραμέτρων μπορούν να προβληθούν και να τροποποιηθούν

0: Χωρίς δεκαδικό σημείο για μέτρηση θερμοκρασίας και καθορισμένη τιμή. 1: Η μέτρηση θερμοκρασίας και η καθορισμένη τιμή έχουν 1 δεκαδικό

ελέγχου πόρτας 0 : Χωρίς χρήση; 1 : Χρήση (0～1) 0 SPL

Η ελάχιστη τιμή της ρύθμισης θερμοκρασίας. (-50.0～20.0℃)

Η μέγιστη τιμή της ρύθμισης θερμοκρασίας. (20,0 ～ M ℃ ) 300,0 EnL Ανησυχητική έλλειψη νερού 0 Απενεργοποίηση 1 ενεργοποίηση (0~1) 0

0: κανονική κατάσταση. 1: Η έξοδος του ρελέ συναγερμού (συνήθως σημείο ανοίγματος) αλλάζει σε έξοδο θέρμανσης και η αρχική έξοδος θέρμανσης δεν είναι έγκυρη. (0～1) 0EL

Η ανόητη περιοχή της μέτρησης της θερμοκρασίας. (0～5.0) 0.0

0: Στο τέλος του χρονισμού. 1: Συναγερμός υπερθέρμανσης. 2: Εισαγάγετε την κατάσταση σταθερής

(0～2) 1 ndA Θερμοκρασία

0: Μόνο ο συναγερμός υπέρβασης θερμοκρασίας απόκλισης θερμοκρασίας. 1: Συναγερμός υπέρβασης θερμοκρασίας απόκλισης θερμοκρασίας προς τα πάνω και προς τα κάτω ταυτόχρονα. (0～1) 0 3.5. Αντιμετώπιση προβλημάτων

Καμία δύναμη Η πρίζα δεν είναι συνδεδεμένη ή διακόπτεται η γραμμή Συνδέστε καλά ή αντικαταστήστε το βύσμα Η ασφάλεια σπάει Αντικαταστήστε την

Σπάει ο αισθητήρας θερμοκρασίας Αντικαταστήστε τον

Η θερμάστρα σπάει Αντικαταστήστε τη

Οι εσωτερικοί σύνδεσμοι καλωδίων χαλαρή ή κακή επαφή Στερεώστε τις αρθρώσεις του

3.6. Εγκατάσταση και Συντήρηση

• Η επιφάνεια (τραπέζι) πρέπει να είναι επίπεδη.

• Διατηρήστε απόσταση 20-30 cm από τον τοίχο.

• Εξασφαλίστε καλό αερισμό, με ελάχιστη σκόνη και υγρασία που δεν υπερβαίνει το 85%.

• Διατηρείτε τον εξοπλισμό καθαρό και στεγνό.

• Μην τοποθετείτε αντικείμενα πάνω από τη μονάδα. 3.7. Αποθήκευση και παράδοση

• Αποθηκεύστε τον εξοπλισμό σε περιβάλλον με εύρος θερμοκρασιών από -20 έως +40°C και σχετική υγρασία μικρότερη από 80%.

• Αποφύγετε τις συγκρούσεις και την πίεση κατά τη μεταφορά. 3.8. Απόρριψη Μεταχειρισμένων Συσκευών

• Μην απορρίπτετε αυτή τη συσκευή σε συστήματα αστικών απορριμμάτων. Παραδώστε το σε ένα σημείο ανακύκλωσης και συλλογής ηλεκτρικών και ηλεκτρικών συσκευών. Ελέγξτε το σύμβολο στο προϊόν, στοEL εγχειρίδιο οδηγιών και στη συσκευασία. Τα πλαστικά που χρησιμοποιούνται για την κατασκευή της συσκευής μπορούν να ανακυκλωθούν σύμφωνα με τις σημάνσεις τους. Επιλέγοντας την ανακύκλωση συμβάλλετε σημαντικά στην προστασία του περιβάλλοντος μας.
